1 Ramböll Sverige AB Box 17009, Krukmakargatan Stockholm T: Teknikområde VA-teknik Uppdrag Häradsvägen, Huddinge Dokumentnummer Casdse Handläggare Cecilia Sköld Datum Gång- och cykeltunnel under Häradsvägen Uppdragsnummer Sida/Sidor Status Ändringsdatum Bet. 1/1 Utredning av gång- och cykeltunnel med hänsyn till befintligt VA-system Ramböll har fått i uppdrag av Huddinge kommun att utreda förutsättningarna för en gång- och cykeltunnel under Häradsvägen, söder om korsningen Häradsvägen/Mickelsbergsvägen. I samband med den geotekniska undersökningens ledningskoll uppenbarade det sig att Stockholm vatten har ett huvudledningsstråk med viktiga vatten- och spillvattenledningar i närheten av planerad tunneldragning. Vattenledningarna har blyskarvar som är känsliga för vibrationer. Stockholm vatten medger därför inte att en gång- och cykeltunnel anläggs på föreslagen plats. I och med anläggning av en av gång- och cykeltunneln skulle även vatten- och spillvattenledningar i Häradsvägen behöva läggas om. För att ansluta till systemet nedströms skulle troligtvis huvudledningsstråket behöva korsas, och därmed beröras ytterligare av risker för skador. För mer exakt information kring ledningarnas lägen hänvisas till Stockholm Vattens ledningsdatabas, då Ramböll inte har rätt att sprida erhållen ledningsinformation via mejl. Cecilia Sköld VA-teknik, Stockholm \\ramse\pub\sto2\srl\2017\ \3_teknik\w\dokument\beskrivningar\gång_ och cykeltunnel under häradsvägen_map_ va.docx Häradsvägen, Huddinge

2 FÖRENKLAD MARKTEKNISK UNDERSÖKNINGSRAPPORT Häradsvägen, Huddinge - Nybyggnation av GC-tunnel Projekteringsunderlag Stockholm

3 Häradsvägen, Huddinge - Nybyggnation av GC-tunnel FÖRENKLAD MARKTEKNISK UNDERSÖKNINGSRAPPORT Datum Uppdragsnummer Utgåva/Status Projekteringsunderlag Johanna Stjernström Mikaela Zervens Caesar Kardan Uppdragsledare Handläggare Granskare Ramböll Sverige AB Box 17009, Krukmakargatan Stockholm Telefon Fax Unr Organisationsnummer

4 Innehållsförteckning 1. Uppdragets omfattning Underlag för undersökningen Styrande dokument Utförda arbeten Fältundersökningar Genomförande Mätningsteknik Genomförande Hydrogeologiska undersökningar Miljötekniska undersökningar Värdering av undersökning Ritningar... 3 O:\Sto2\Srl\2017\ \3_Teknik\G\Dokument\Beskrivningar\MUR Häradsvägen.doc MUR Häradsvägen, GC-tunnel Unr i

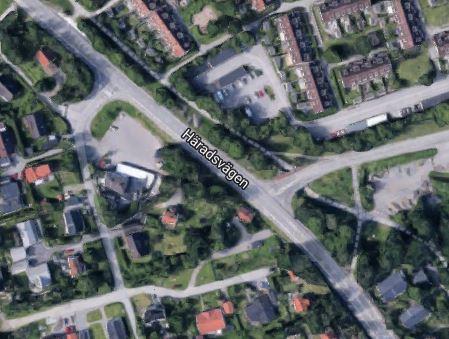

5 Nybyggnation av GC-tunnel, Huddinge MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR) 1. Uppdragets omfattning Ramböll Sverige AB har på uppdrag av Huddinge kommun, genom Martin Tran, utfört geotekniska fältundersökningar längs Häradsvägen för att undersöka genomförbarheten av en GC-tunnel under Häradsvägen. Denna MUR redovisar utförda geotekniska undersökningar inom området som visas i Figur 1. Figur 1 Aktuellt område (källa: google.se/maps) O:\Sto2\Srl\2017\ \3_Teknik\G\Dokument\Beskrivningar\MUR Häradsvägen.doc 2. Underlag för undersökningen MUR Häradsvägen, GC-tunnel Planering för undersökning har utgått ifrån: Grundkarta Ledningsunderlag från Ledningskollen.se samt andra ledningsägare Jordartskarta från SGU 1 av 3

6 3. Styrande dokument Denna rapport ansluter till SS-EN med nationell bilaga. Nedan redovisas gällande standarder. Tabell 1 Styrande dokument. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältutförande Geoteknisk fälthandbok, SGF rapport 1:96 Beteckningssystem SGF/BGS beteckningssystem 2001:2 Fältplanering SS-EN Tabell 2 Styrande dokument. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Jord-bergsondering SGF rapport 2:99 Metodbeskrivning för jord-bergsondering Provtagning kategori C, EN ISO :2006 Skruvprovtagning 4. Utförda arbeten 4.1 Fältundersökningar Genomförande De geotekniska fältarbetena utfördes under v 19 (2017). Ansvarig fältingenjör var Kurt Laitamaa. Borrbandvagn av typen GEOTECH 504 användes vid fältarbetena. Utförda punkter benämns 17R01-17R06 och omfattar följande typer av undersökningar: Sonderingar: - 6 jord-bergsonderingar, Jb-tot. - 1 grundvattenrör, Gvr. O:\Sto2\Srl\2017\ \3_Teknik\G\Dokument\Beskrivningar\MUR Häradsvägen.doc MUR Häradsvägen, GC-tunnel Provtagningar: - 1 störd provtagning med skruvprovtagare, Skr, på totalt 3 nivåer. Placering av sonderingar framgår av planritningar. Samtliga resultat från sonderingar och provtagningar finns digitalt lagrade i GeoSuite-databas. Det digitala materialet kan exporteras till flera olika filformat för vidare bearbetning, exempelvis för 3D-modellering av jordlagergränser eller presentation av geotekniska förhållanden med ett GIS-verktyg. 2 av 3

7 4.2 Mätningsteknik Genomförande Ansvarig mätingenjör var Tobias Larsson. Inmätning av terräng samt utsättning av borrpunkter utfördes i samband med sonderingen. Utsättning utfördes med Topcon GRS-1. Koordinatsystem: Plan: Sweref Höjd: RH Hydrogeologiska undersökningar Inga hydrogeologiska undersökningar har utförts inom ramen för detta uppdrag. 6. Miljötekniska undersökningar Inga miljötekniska undersökningar har utförts inom ramen för detta uppdrag. 7. Värdering av undersökning Valda undersökningsmetoder samt läget för dessa anpassades till uppdragets ändamål och karaktär. Därför kan inte dessa undersökningar ge en representativ bild över närområdet då undersökningspunkterna är nära i förhållande till varandra och att det utfördes samma undersökningsmetod i samtliga punkter. Kompletterande undersökningar bör utföras i framtiden för andra uppdrag och annat ändamål. O:\Sto2\Srl\2017\ \3_Teknik\G\Dokument\Beskrivningar\MUR Häradsvägen.doc MUR 8. Ritningar Häradsvägen, GC-tunnel G Plan 1:200 G Sektion A-A, B-B 1:100 3 av 3
