1 Brattås, Nybyggnation av bostadsområde Nytt bostadsområde i Brattås Halden, Norge Markteknisk undersökningsrapport, (MUR) Göteborg Uppdrag nr. Handläggare Granskad av Mikael Bjurmalm Jani Nieminen

2 Uppdrag: Brattås Nybyggnation av bostadsområde Halden kommun Dokument: Markteknisk undersökningsrapport (MUR) Fylke: Byggherre: Østfold Kommune: Halden Stedt: Halden Lokalisering: Brattås Uppdragsgivare: Ansvarig: Beställning: Antal sidor: 7 GG Gruppen AS/ Jan-Erik Heft Marcus Dahlström/ Inhouse Tech Via mail, daterad , baserad på anbud Ritningar: 3 Bilagor nr: - Tillägg: - Projektets titel: Brattås Nybyggnation av bostadsområde Grunnlag Geoteknisk undersøkelse Rapportens titel: Markteknisk undersökningsrapport (MUR) - Brattås, Halden kommun, Norge Uppdragsnummer: Rapport nummer: Uppdragsansvarig Marcus Dahlström Revidering: - Handläggare: Datum: Granskare: Mikael Bjurmalm/ Jani Nieminen SAMMANFATTNING: Undersökningsområdet utgörs mestadels av berg med ett tunt vegetationstäcke med mulljord på berg. På berget finns det mycket skog och block Terrängen i undersökningsområdet sluttar i alla riktningar, från ca nivå +130 till ca nivå I de områden där det bedömdes att det gick att utföra geotekniska undersökningar visar det att djup till berg varierar mellan ca 0,3-9 meter. Jordlagerföljden består överst ett ca 0,2-0,3 meter tjock lager med mulljord som underlagras av sand. Inget grundvatten påträffades. 2 (7)

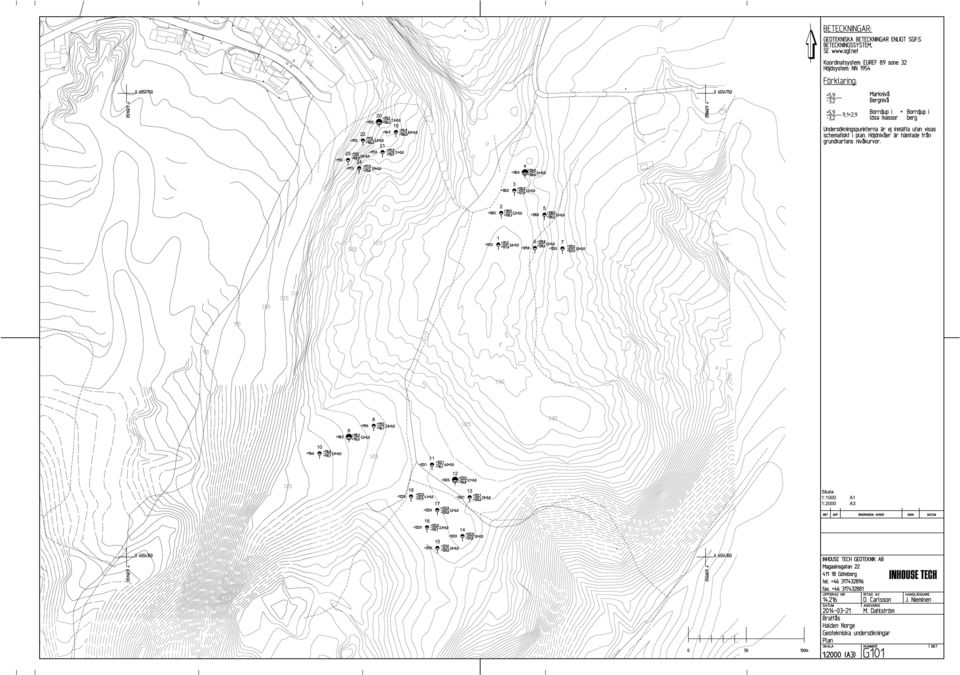

3 Uppdrag:BrattåsNybyggnationav bostadsområdehaldenkommun Dokument:Marktekniskundersökningsrapport(MUR) Innehållsförteckning 1 OBJEKT ÄNDAMÅL UNDERLAGFÖRUNDERSÖKNINGEN STYRANDEDOKUMENT ARKIVMATERIAL BEFINTLIGAFÖRHÅLLANDEN OMRÅDET POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDAUNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER KALIBRERINGOCHCERTIFIERING PROVHANTERING SKRUVBORRNING OKULÄRBEDÖMNING HYDROGEOLOGISKA UNDERSÖKNINGAR JORDARTSBESKRIVNING ÖVRIGT RITNINGAR G101 G201-G202 Geotekniskaundersökningar,Plan Geotekniskaundersökningar,Enskildaundersökningspunkter 3 (7)

4 Uppdrag: Brattås Nybyggnation av bostadsområde Halden kommun Dokument: Markteknisk undersökningsrapport (MUR) 1 Objekt Inhouse Tech Geoteknik AB har på uppdrag av GG Gruppen As utfört en inledande översiktlig geoteknisk fältundersökning för nybyggnation av ett nytt bostadsområde vid Brattås i Halden kommun, se figur 1. Figur 1. Situationsplan över det undersökta området, (röd markering visar aktuellt område för utförda fältundersökningar) Källa: norgeskart.no 2 Ändamål Geotekniska fältundersökningar har utförts i syfte att kunna bestämma geotekniska förutsättningar för grundläggning av nytt bostadsområde inom fastigheten. 3 Underlag för undersökningen Aktuella undersökningar har baserats på platsbesök, erhållen situationsplan och jordartskarta. 4 Styrande dokument Denna rapport ansluter till SS EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och utförande SS-EN , Geotekniska fälthandboken SGF Rapport 1:96 SS-EN-ISO :2006 Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Jord Berg sondering SGF Rapport 1:96, Geoteknisk fälthandbok Skruvprovtagning EN ISO : (7)

5 Uppdrag: Brattås Nybyggnation av bostadsområde Halden kommun Dokument: Markteknisk undersökningsrapport (MUR) 5 Arkivmaterial Inga tidigare undersökningar har utförts i området 6 Befintliga förhållanden 6.1 Området Runt om berget vid Brattås är det mestadels åkermark. Det är endast åt nord-nordväst som berget angränsar till småhusbebyggelse. Området består mestadels av berg med skog. Det är mycket synligt berg och en blockrik terräng med endast ett tunt lager med vegetationstäcke. De största nivåskillnaderna är i ytterområdena upp mot berget. På många delar är det tät skog med mycket sten och block med stora nivåskillnader där det inte går att ta sig fram, se figur 2, 3 och 4. Inom området finns några områden utan synligt berg eller block. Figur 2 Mycket berg och ytliga block med endast ett tunt vegetationstäcke. Figur 3 Mycket ytliga block i terrängen. 5 (7)

6 Uppdrag: Brattås Nybyggnation av bostadsområde Halden kommun Dokument: Markteknisk undersökningsrapport (MUR) Figur 4 Blockrikt område ser ut som om man har brutit sten här om man ser till hur blocken ser ut. 6.2 Positionering Undersökningspunkterna är schematiskt utsatta. 7 Geotekniska fältundersökningar 7.1 Utförda undersökningar De geotekniska fältundersökningarnas omfattning: Jord-Bergsondering i 24 punkter Skruvprovtagning i 4 punkter Tabell 3. Utförda fältundersökningar Undersökningspunkt JB SKR Undersökningspunkt JB SKR 1 X 13 X 2 X 14 X 3 X 15 X 4 X X 16 X 5 X 17 X 6 X 18 X 7 X 19 X 8 X 20 X X 9 X X 21 X 10 X 22 X 11 X 23 X 12 X X 24 X 6 (7)

7 Uppdrag: Brattås Nybyggnation av bostadsområde Halden kommun Dokument: Markteknisk undersökningsrapport (MUR) 7.2 Undersökningsperiod Fältundersökningarna har utförts den 12 och 13 mars Fältingenjörer Fältarbetena har utförts av fältgeotekniker Bo Carlsson och Ingemar Andersson från Inhouse Tech Geoteknik AB. 7.4 Kalibrering och certifiering Kalibreringsprotokoll för borrvagn GM 65 bifogas ej utan hänvisas till Inhouse Tech Geoteknik AB. 7.5 Provhantering Upptagna jordprover har bedömts i fält. Inga prov har lämnats in till laboratorium. 8 Skruvborrning 8.1 Okulär bedömning Okulär jordartsbedömning har utförts av fältpersonal på upptagna störda jordprover i samband med den geotekniska markundersökningen. Omfattningen redovisas i tabell 4. Tabell 4. Utförda skruvborrpunkter Undersökningspunkt Jordart 4 X 9 X 12 X 20 X 24 X 9 Hydrogeologiska undersökningar Inga hydrogeologiska undersökningar har utförts inom ramen för detta uppdrag. 10 Jordartsbeskrivning Djup till berg inom de undersökta delområdena varierar och ligger på mellan ca 0,3-9 meter. Jordlagerföljden består överst av en sandig mulljord på 0,2-0,3 meter. Under den sandiga mulljorden består marken av en mellan sand. Marken i de områden som inte undersöktes består av synligt berg eller en terräng med mycket block på berg Övrigt Undersökningen riktades till de platser där det utifrån åtkomlighet bedömdes möjligt att utföra geotekniska undersökningar. I den undersökning som utförts är punkterna utsatta från befintliga stiga, korsningar och höjdkurvor som finns på tillgängliga kartor. 7 (7)
