Mellby 2:165. Partille kommun, Västra Götalands län. Markteknisk undersökningsrapport, (MUR) Göteborg Uppdrag nr. 15.

Transkript

1 Mellby 2:165 Partille kommun, Västra Götalands län Markteknisk undersökningsrapport, (MUR) Göteborg Uppdrag nr Handläggare Mikael Bjurmalm Granskad av Jani Nieminen

2 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Innehållsförteckning 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI ARKIVMATERIAL BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFISKA FÖRHÅLLANDEN BEFINTLIGA KONSTRUKTIONER POSITIONERING UTFÖRDA FÄLTUNDERSÖKNINGAR GEOTEKNISKA UNDERSÖKNINGAR RADONMÄTNING PÅ SYNLIGT BERG BERGFÖRHÅLLANDEN/KARTERING UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER KALIBRERING OCH CERTIFIERING RIKTVÄRDEN FÖR RADONMARK GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD LABORATORIEINGENJÖR KALIBRERING OCH CERTIFIERING PROVFÖRVARING HÄRLEDDA VÄRDEN JORDARTSBESKRIVNING BYGGNAD A JORDARTSBESKRIVNING BYGGNAD B UTVÄRDERING OCH KORRIGERING DEFORMATIONSEGENSKAPER HÅLLFASTHET HYDROGEOLOGISKA EGENSKAPER BEDÖMNING OCH REKOMMENDATION (11)

3 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: BILAGOR G101 G201 G301 Geotekniska undersökningar, Plan Geotekniska undersökningar i sektioner A, B, C och D Geotekniska undersökningar, Enskilda undersökningspunkter Bilaga 1 Laboratorieundersökningar Bilaga 2 Bergab, Bergbesiktning Ulvåsvägen 3, Mellby 2:165 3 (11)

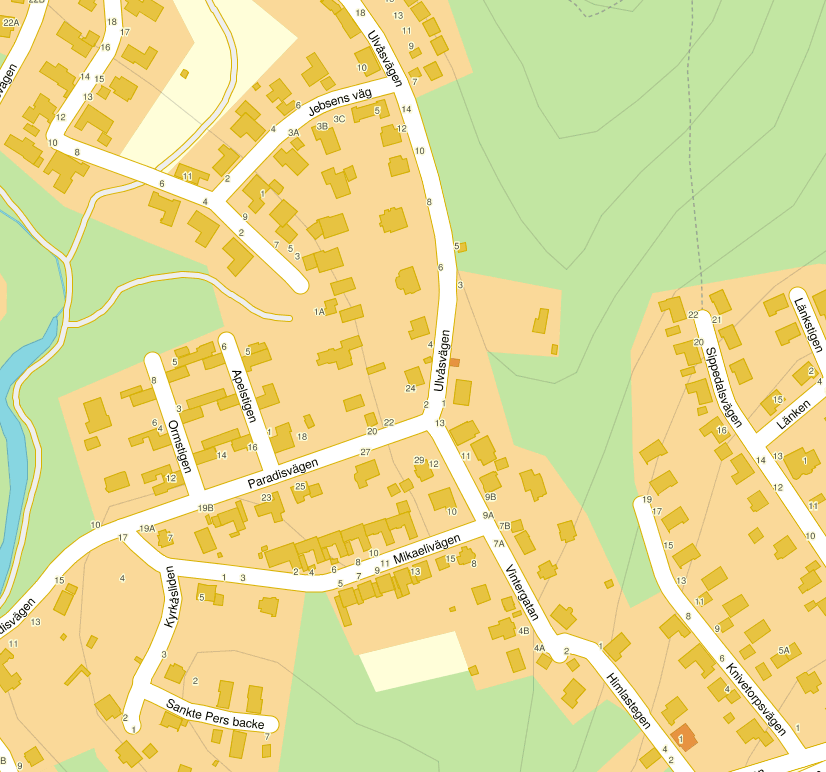

4 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Objekt Inhouse Tech Geoteknik AB har på uppdrag av Svenska Loft och Thomas Falck utfört en översiktlig geoteknisk fältundersökning inför nybyggnation av 2 bostadshus inom fastigheten Mellby 2:165. Fastigheten är belägen vid Ulvåsvägen 3 i Partille, Partille kommun, se figur 1. Figur 1 Översikt Mellby 2:165 (röda markeringar visar aktuella områden för utförda fältundersökningar). Källa: 2 Ändamål Geotekniska fältundersökningar har utförts i syfte att kunna bestämma geotekniska förutsättningar för grundläggning av två friliggande bostadshus. I undersökningen ingår även en bedömning av risk för bergras eller blocknedfall samt en radonklassificering av berggrunden. Mätningen av total gammastrålning av berggrunden har utförts med gammascintillometer. 4 (11)

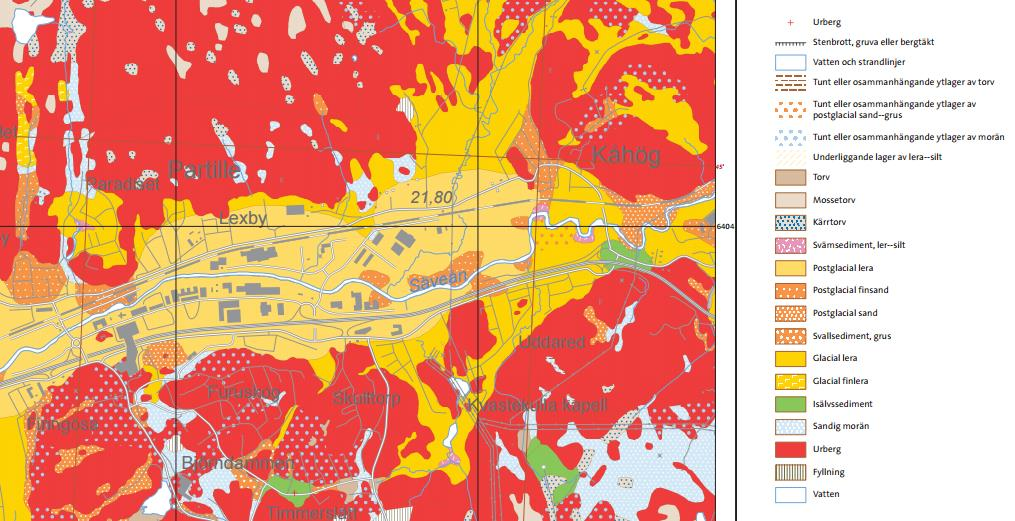

5 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Underlag för undersökningen Aktuella undersökningar har baserats på erhållna situationsplaner och jordartskarta, se figur 2. Figur 2 Mellby 2:165, konceptmodell. Byggnad A till vänster och byggnad B till höger. Figur 3 Utdrag ur jordartskarta över området. Det undersökta området är inringat med blått. Källa: Enligt jordartskartan utgörs den naturliga jorden i det undersökta området av urberg och postglacial lera. 5 (11)

6 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Styrande dokument Denna rapport ansluter till SS EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och utförande SS-EN , SGF Rapport 1:2013, Geoteknisk fälthandbok SS-EN-ISO :2006 Beteckningssystem SGF/BGS beteckningssystem 2013:1 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Trycksondering SGF Rapport 1:2013, Geoteknisk fälthandbok Skruvprovtagning SS-EN-ISO :2006 Tabell 3. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Klassificering SS Vattenkvot SIS-CEN ISO/TS : Geoteknisk kategori Utförda undersökningar är utförda i enlighet med geoteknisk kategori 1 (GK1) för konstruktion. 5 Arkivmaterial Det har inte undersökts om det finns tidigare undersökningar utförda inom området. 6 Befintliga förhållanden 6.1 Topografiska förhållanden Aktuella fastigheter ligger i ett område med äldre bebyggelse i form av småhus. Området närmast öster och norrut om de undersökta fastigheterna är väldigt kuperat med mycket synligt berg med betydande nivåskillnader. Väster om Ulvåsvägen ligger ett mindre bostadsområde med ett 30 tal småhus se figur Befintliga konstruktioner Det finns idag ett befintligt bostadshus med friliggande garage på fastigheten. 6.3 Positionering Undersökningspunkterna är utsatta och inmätta av Börje Bosand på Terra Meteri AB. 6 (11)

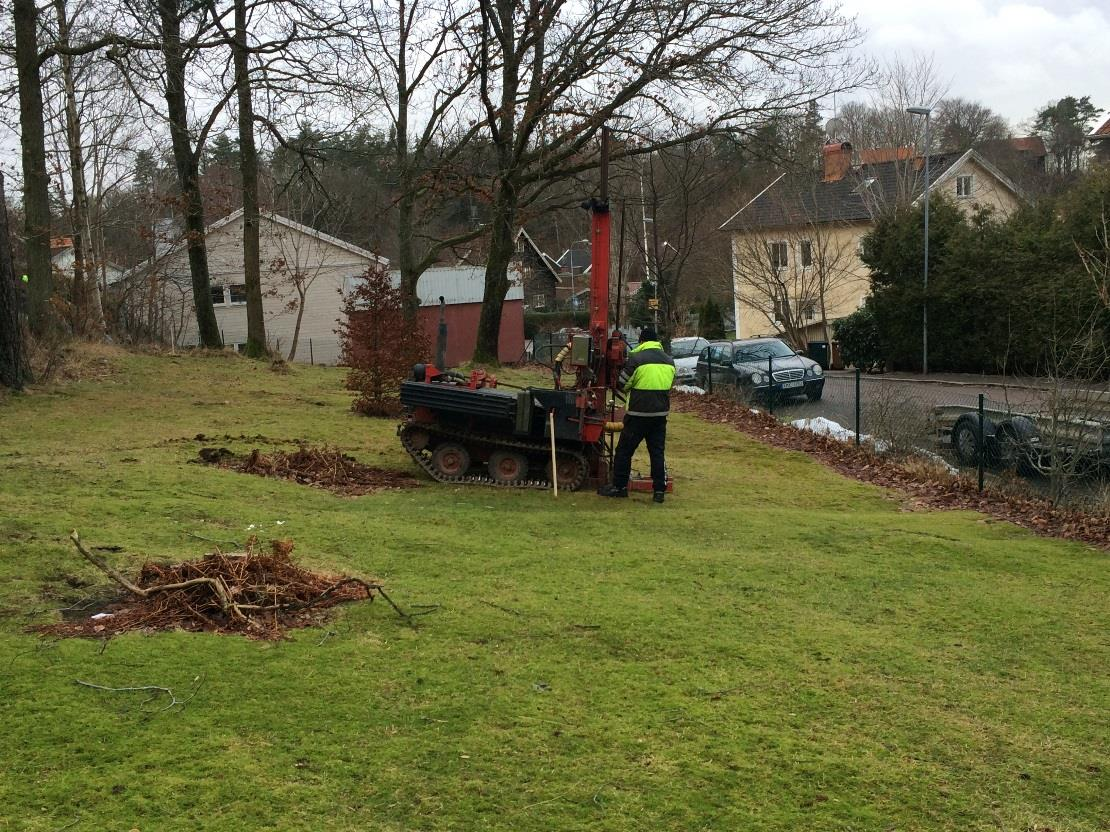

7 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Utförda fältundersökningar 7.1 Geotekniska undersökningar De geotekniska fältundersökningarnas omfattning över de undersökta fastigheterna: Skruvprovtagning i 2 punkter Trycksondering i 10 punkter Slagsondering i 2 punkter Tabell 4. Utförda fältundersökningar Undersökningspunkt Tr Slb Skr 1 X 2 X X 3 Synligt berg 4 X 5 X 6 X X 7 X 8 X 9 X X 10 X 11 X X 12 X 13 X 7.2 Radonmätning på synligt berg I samband med den geotekniska undersökningen utfördes en radonklassificering av berggrunden i form av mätning av total gammastrålning med hjälp av gammascintillometer. Uppmätta värden redovisas i tabell nedan. Mätpunkternas placering redovisas på ritning G101. Tabell 5. Utförda radonmätningar för total gammasttrålning av berggrunden Undersökningspunkt Mätvärde (Bg/Kg) R1 7 R2 8 R3 8 R4 7 R5 6 R6 8 R7 9 R8 8 R9 9 R10 10 R11 10 R12 8 Uppmätta värden på synligt berg visar på normalradonmark enligt riktvärdestabell under rubrik 8. 7 (11)

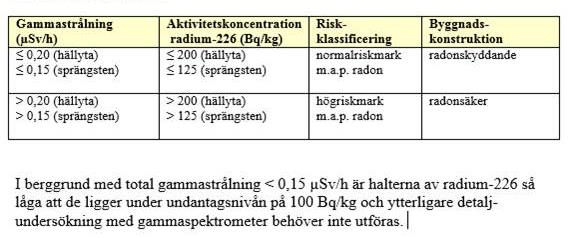

8 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Bergförhållanden/kartering Bergab har utfört en okulär besiktning inom fastigheten Mellby 2:165. Syftet var att bedöma bergförhållandena med avseende på risk för ras /nedfall av block i samband med byggnation av två småhus. Resultatet av den okulära besiktningen redovisas i bilaga Undersökningsperiod Fältundersökningarna utfördes Fältingenjörer Fältarbetena utfördes av fältgeotekniker Ingemar Andersson från Inhouse Tech Geoteknik AB. 7.6 Kalibrering och certifiering Kalibreringsprotokoll för borrvagn Geotech 604 bifogas ej utan hänvisas till Inhouse Tech Geoteknik AB. Borrvagn Geotech 604 är kalibrerad Riktvärden för radonmark För klassificering av berg och stenmaterial används gränsvärden för gammastrålning och radiumhalt i Tabell 6 nedan enligt BRF T20:1989. Tabell 6 Gränsvärden för gammastrålning och aktivitetskoncentration radium i bergmaterial. 8 (11)

9 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Rutinundersökning har utförts på upptagna störda jordprover. Omfattningen redovisas i tabell 7. Resultatet presenteras i bilaga 1. Utöver nedanstående har även klassificering med avseende på tjälfarlighetsklass och materialtyp utförts. Tabell 7. Utförda laboratorieundersökningar. Undersökningspunkt Jordart wn 2 X X 11 X X 9.2 Undersökningsperiod Laboratorieundersökningarna utfördes Laboratorieingenjör Laboratorieundersökningar har utförts på PM Labteks AB:s geotekniska laboratorium i Onsala med Peter Hedberg som ansvarig laboratorieingenjör. 9.4 Kalibrering och certifiering Certifikat samt kalibreringsintyg bifogas ej utan hänvisas till aktuellt laboratoriums kvalitetsdokumentation. 9.5 Provförvaring Prover som inkommit till laboratorium har omgående vid mottagning placerats i kylrum med ca +10 o C. 10 Härledda värden 10.1 Jorddjup och joirdlagerföljd Byggnad A Djup till fast botten eller berg varierar och ligger på mellan ca 0,3 2,6 m under markytan. Enligt den geotekniska fältundersökningen utgörs jordlagren av 0,5 m sandig mull med inslag av växtrester. Mulljorden vilar på torrskorpelera med inslag av grus och sand ned till ca 2,1 m under markytan. Sonderingsstop har erhållits mot berg, morän eller fastare friktionsmaterial. Torrskorpeleran har en vattenkvot på 34 % och tillhör tjälfarlighetsklass 4 (mycket tjällyftande jordart) och materialklass 5A Jorddjup och jordlagerföljd Byggnad B Djup till fast botten eller berg varierar och ligger på mellan ca 0 6,6 m under markytan. Enligt den geotekniska fältundersökningen utgörs jordlagren av 0,4 m sandig mulljord med växtrester. Därunder följer en grusig sand ned till 0,7 m djup som följs av 9 (11)

10 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: torrskorpelera med inslag av grus och sand ned till ca 4,5 m djup. Under torrskorpeleran följer en siltig lera på fastare friktionsmaterial. Sonderingsstop har erhållits mot berg, morän eller fastare friktionsmaterial. Grusig sand har en vattenkvot på 18 % och tillhör tjälfarlighetsklass 1 ( ingen tjällyftande jordart) och materialklass 2.Torrskorpeleran har en vattenkvot på % och tillhör tjälfarlighetsklass 4 (mycket tjällyftande jordart) och materialklass 5A Utvärdering och korrigering Utvärdering av jordens egenskaper har baserats på empiriska erfarenheter och tolkningar av tryck- och skruvsonderingar Deformationsegenskaper Jordens deformationsegenskaper har ej närmare studerats. Empiriska erfarenheter rekommenderas användas vid deformationsanalyser Hållfasthet Jordens hållfasthetsegenskaper har ej närmare studerats. Empiriska erfarenheter rekommenderas användas vid hållfasthetsanalyser Hydrogeologiska egenskaper Inga hydrogeologiska undersökningar har utförts inom ramen för detta uppdrag. Fri vattenyta påträffades 1,4 m under markytan i öppet skruvprovtagningshål i undersökningspunkt 11, och 0,8 m under markytan i öppet skruvprovtagningshål i undersökningspunkt (11)

11 Uppdrag: Dokument: Markteknisk undersökningsrapport (MUR) Datum: Bedömning och rekommendation Byggnad A Med hänsyn till små djup till berg och Bergab:s besiktning av bergförhållandena i bilaga 2 rekommenderas att husets placering läggs utefter djup till berg för att utesluta bergschakt inför grundläggning. Med hänsyn till marknivå-skillnader är det geotekniskt sett fördelaktigt att schakta ner under befintlig markyta än att fylla upp ovan befintlig markyta för grundläggning. Grundläggning av aktuellt bostadshus bedöms kunna utföras med kantförstyvad platta på mark, plintar eller grundsulor, efter att organisk jord (mulljord ca 0,5 m) schaktats bort. Undergrunden skall vara fri från allt organiskt material. Grundläggning skall utföras på min 0,15 m dränerande lager av grus och krossmaterial (makadam), enligt AMA-Anläggning 13 kod CEF Mellan naturlig jord och dränerande lager utläggs geotextil bruksklass N2 eller bättre. Vid en eventuell uppfyllning till terrassnivå bör detta utföras med krossmaterial 0-90 mm eller liknande och packas med vibroplatta i lager om max 0,3 m. Undergrunden utgörs av material med tjälfarlighetsklass 4, vilket innebär att jorden är mycket tjällyftande och grundläggning skall isoleras utifrån dessa förutsättningar. Byggnad B Efter utförd bergschakt och bortgrävning av organisk jord (mulljord ca 0,5 m) i den del av byggnaden som inte är belägen på synligt berg rekommenderas grundläggning utföras med en hel kantförstyvad bottenplatta. Mellan naturlig jord och dränerande material ska geotextil bruksklass N2 eller bättre utläggas. Grundläggning skall utföras på min 0,15 m dränerande lager av grus och krossmaterial (makadam), enligt AMA-Anläggning 13 kod CEF Mellan naturlig jord och dränerande lager utläggs geotextil bruksklass N2 eller bättre. Bortgrävda massor eller massor till en eventuell uppfyllning till terrassnivå bör utföras med krossmaterial 0-90 mm eller liknande och packas med vibroplatta i lager om max 0,3 m. Undergrunden utgörs av material med tjälfarlighetsklass 4, vilket innebär att jorden är mycket tjällyftande och grundläggning skall isoleras utifrån dessa förutsättningar. Inför schaktningsarbeten rekommenderas skriften Schakta Säkert studeras innan schaktningsarbeten påbörjas. Skriften är utgiven av AB Svensk Byggtjänst år 2015 och behandlar säkerhet vid schaktning i jord. 11 (11)

12

13

14

15 Bilaga 1:1 Sammanställning av Laboratorieundersökningar 2016 Projekt SKRUV PROVER PM LABTEK AB Partille Madängsvägen 11 Beställare IHT Geoteknik AB ONSALA Uppdragsnummer Tel Tel Uppdragsledare Borrhål Fältundersökning gjord Mikael Bjurmalm magnus.salmi@labtek.se Labbundersökning gjord m.u.my. Saknas Sekt./BH Benämning Naturlig Vattenkvot Konflyt gräns Plasticitets gräns Materialklass Tjälfarlighetsklass T Djup (m) 0,0 0,4 0,4 0,7 0,7 1,5 1,5 3,0 Mörkbrun grusig sandig MULL, inslag av växtrester Beige grusig SAND Beige rostfläckig ngt. siltig TORRSKORPELERA, rikligt med sand och grus Grå ngt. siltig TORRSKORPELERA, inslag av sandkörtlar W N (%) W L (%) W P (%) 35 6A A A 4 M i

16 Bilaga 1:2 Sammanställning av Laboratorieundersökningar 2016 Projekt SKRUV PROVER PM LABTEK AB Partille Madängsvägen 11 Beställare IHT Geoteknik AB ONSALA Uppdragsnummer Tel Tel Uppdragsledare Borrhål Fältundersökning gjord Mikael Bjurmalm Labbundersökning gjord m.u.my. Saknas Sekt./BH Benämning Naturlig Vattenkvot Konflyt gräns Plasticitets gräns Materialklass Tjälfarlighetsklass T Djup (m) 0,0 Brun grusig sandig MULL, inslag av få västrester 0,5 0,5 Gråbeige rostfläckig siltig TORRSKORPELERA, inslag 2,1 av grus och sand W N (%) W L (%) W P (%) 31 6A A 4 M i

17 Mellby 2:165, Ulvåsvägen 3, Partille Besiktning av bergförhållandena (4) Mellby 2:165, Ulvåsvägen 3, Partille Besiktning av bergförhållandena Bakgrund/Syfte På uppdrag av Mikael Bjurmalm på Inhouse Tech Geoteknik AB har Bergab utfört en enkel okulärbesiktning av berget på fastighet Mellby 2:165 på Ulvåsvägen 3 i Partille. Besiktningen utfördes av David Hersvik. Syftet med besiktningen var att bedöma bergförhållandena med avseende på risk för ras/nedfall av block i samband med byggnation av två stycken småhus. Det ena huset planeras byggas invid den större nord-sydliga bergslänten och det andra invid en mindre bergknalle som finns framför (väster om) befintlig fastighet, se fotobilagan nedan. Huset invid slänten planeras enligt uppgift så att ingen bergschakt kommer att utföras medan mindre bergschakt planeras för det andra huset vid den mindre bergknallen. Bedömning För huset invid bergslänten Risk för ras/nedfall av bedöms i nuläget inte föreligga, slänten bedöms som stabil. Om huset placeras en bit ifrån slänten så att ingen bergschakt utförs bedöms därför att inga bergåtgärder behöver utföras i slänten. Om det däremot ska schaktas i berget behöver en ny besiktning av slänten utföras av bergsakkunnig för att bedöma eventuell nödvändig förstärkning vid enstaka partier i slänten. Det handlar i så fall om bergrensning och/eller bultning av enstaka block/skivor, se exempel på figur 5 nedan. För huset vid den mindre bergknallen fram för befintligt hus. Inga bergåtgärder behöver utföras innan bergschakt. Efter utförd bergschakt kan bergsakkunnig tillkallas vid behov. Med vänlig hälsning För Bergab Berggeologiska Undersökningar AB David Hersvik Ingenjörsgeolog L:\UPPDRAG\UG16025 Bergbesiktning Ulvåsvägen 3 Partille\Text\Slutliga originaldokument\bergbesiktning Ulvåsvägen 3 Partille.docx

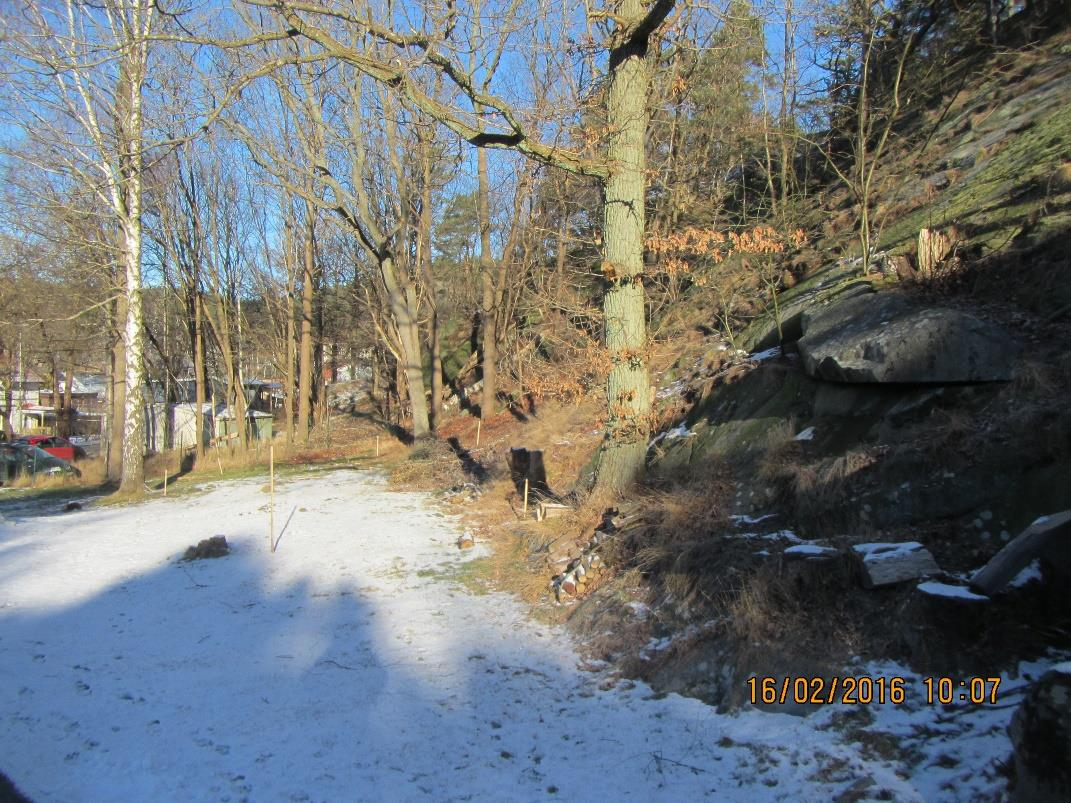

18 Mellby 2:165, Ulvåsvägen 3, Partille Besiktning av bergförhållandena (4) Fotobilaga Figur 1-6 nedan visar foton tagna vid besiktningstillfället. Figur 1: Bergslänten sett från väster (Ulvåsvägen) Figur 2: Bergslänten samt ungefärligt läge för det planerade huset sett från söder. L:\UPPDRAG\UG16025 Bergbesiktning Ulvåsvägen 3 Partille\Text\Slutliga originaldokument\bergbesiktning Ulvåsvägen 3 Partille.docx

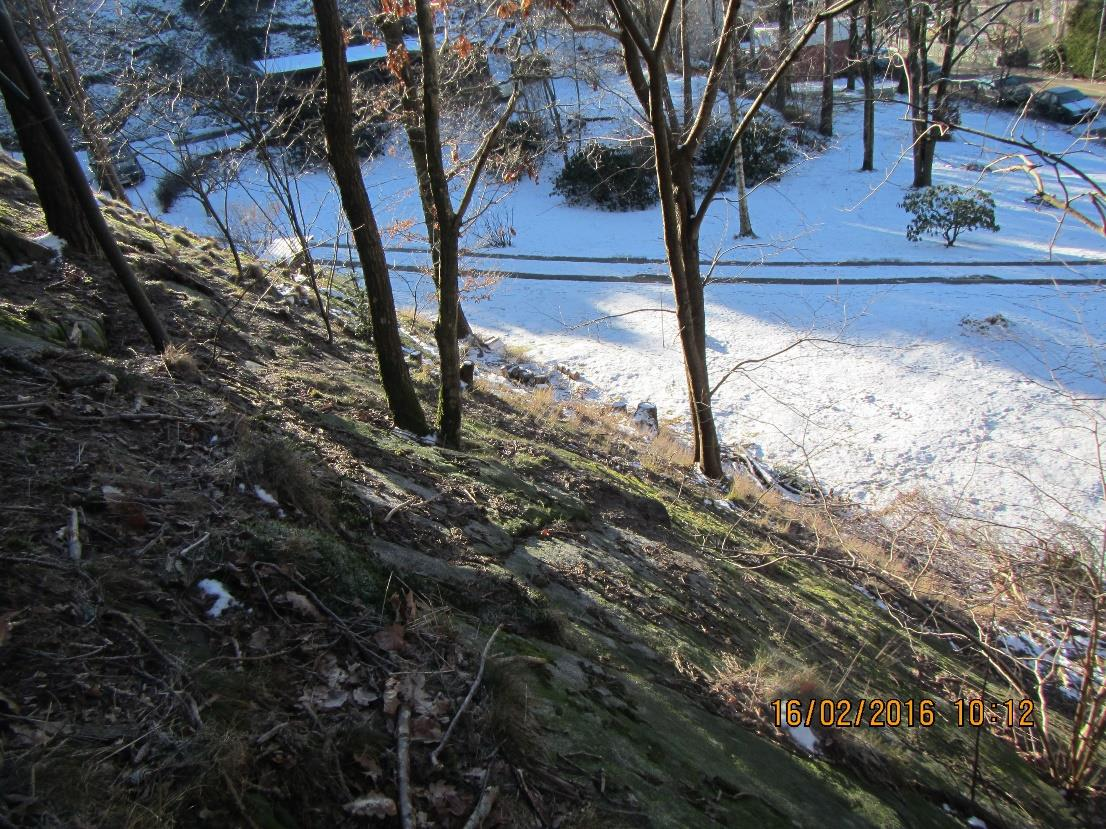

19 Mellby 2:165, Ulvåsvägen 3, Partille Besiktning av bergförhållandena (4) Figur 3: Bergslänten samt ungefärligt läge för det planerade huset sett från norr. Figur 4: Bergslänten sett uppifrån. L:\UPPDRAG\UG16025 Bergbesiktning Ulvåsvägen 3 Partille\Text\Slutliga originaldokument\bergbesiktning Ulvåsvägen 3 Partille.docx

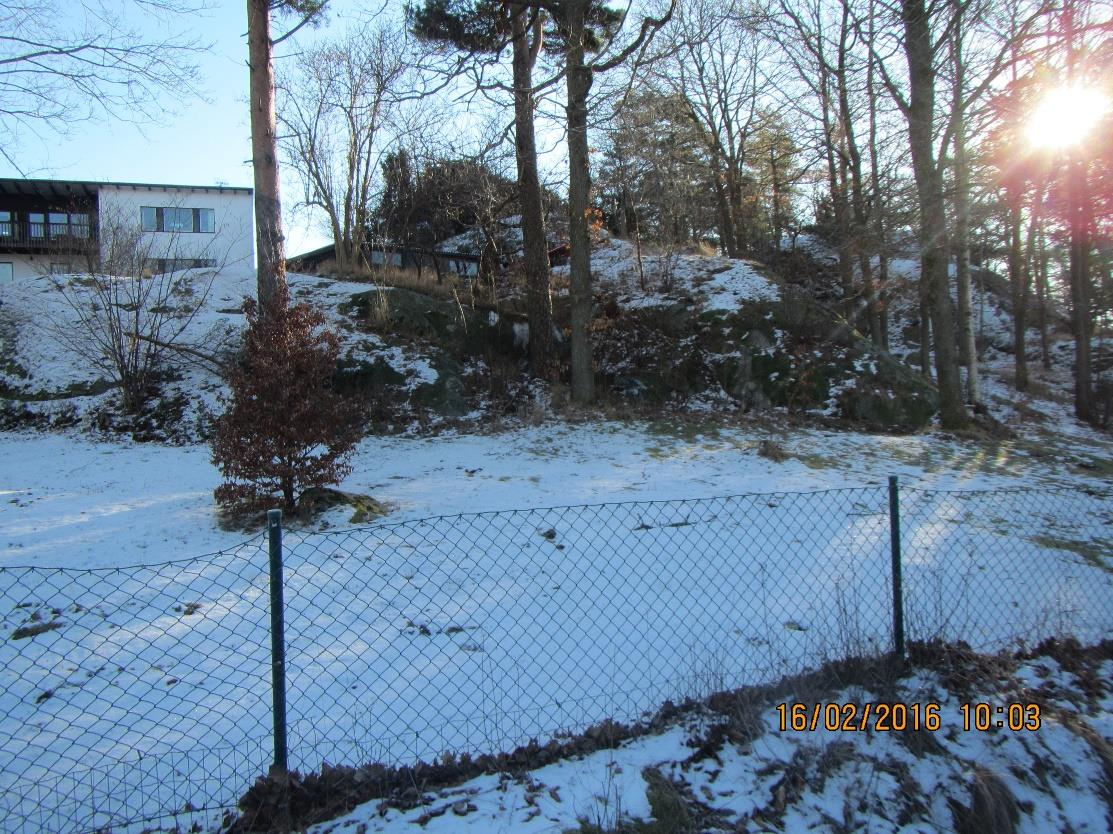

20 Mellby 2:165, Ulvåsvägen 3, Partille Besiktning av bergförhållandena (4) Figur 5: Bergslänten sett från väster (Ulvåsvägen). Röd ellips visar exempel på bergsskiva som eventuellt behöver förstärkas om bergschakt ska utföras. Figur 6: Den mindre bergknallen framför befintlig fastighet sett från väster (Ulvåsvägen). L:\UPPDRAG\UG16025 Bergbesiktning Ulvåsvägen 3 Partille\Text\Slutliga originaldokument\bergbesiktning Ulvåsvägen 3 Partille.docx
