1 Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik

2 Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik Beställare: Kungsbacka kommun Beställarens representant: Andrea Forsström Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Bernhard Gervide-Eckel Araz Ismail Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: N:\103\30\ \G\Beskr-PM\MUR\MUR.docx Bengt Askmar Norconsult AB

3 n:\103\30\ \g\beskr-pm\mur\mur.docx 3 (9) Innehållsförteckning 1 Förutsättningar Styrande dokument Geoteknisk kategori Geotekniska undersökningar... 6 Nu utförda undersökningar Befintliga förhållanden Topografi och markbeskaffenhet Befintliga anläggningar Utsättning och höjdbestämning Redovisning Härledda värden Hållfasthetsegenskaper Deformationsegenskaper Hydrogeologiska egenskaper Radon... 8 Bilagor Sammanställning av utförda fältundersökningar (ID-lista) Bilaga 1 Sammanställning av laboratorieresultat Bilaga 2:1-2:4 Vald korrigerad skjuvhållfasthet Bilaga 3 Ritningar Situations- och borrplan Sonderingsresultat Tidigare undersökning Borrplan och sonderingsresultat Kv Tjädern Ritning G101 Ritning G301 Ritning G101 Beteckningssystem, SGF (se SGFs hemsida beteckningssystem) Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik

4 n:\103\30\ \g\beskr-pm\mur\mur.docx 4 (9) 1 Förutsättningar På uppdrag av Kungsbacka kommun har Norconsult AB utfört en geoteknisk undersökning för rubricerat objekt. Området ligger intill Kungsgatan i centrala Kungsbacka. Detaljplanen består av två delområden och i föreliggande rapport har delområdena namngivits som delområde 1 och delområde 2. Ungefärligt läge för detaljplanen har rödmarkerats i figur 1. Ungefärligt läge detaljplanegränsen 1 2 Kv Tjädern Figur 1. Översikt aktuellt område. Hämtat från Detaljplanen ska pröva möjligheten att bygga på tre av de befintliga husen i ytterligare två våningar samt komplettera området med tre nya punkthus mot Kungsgatan, se Figur Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik

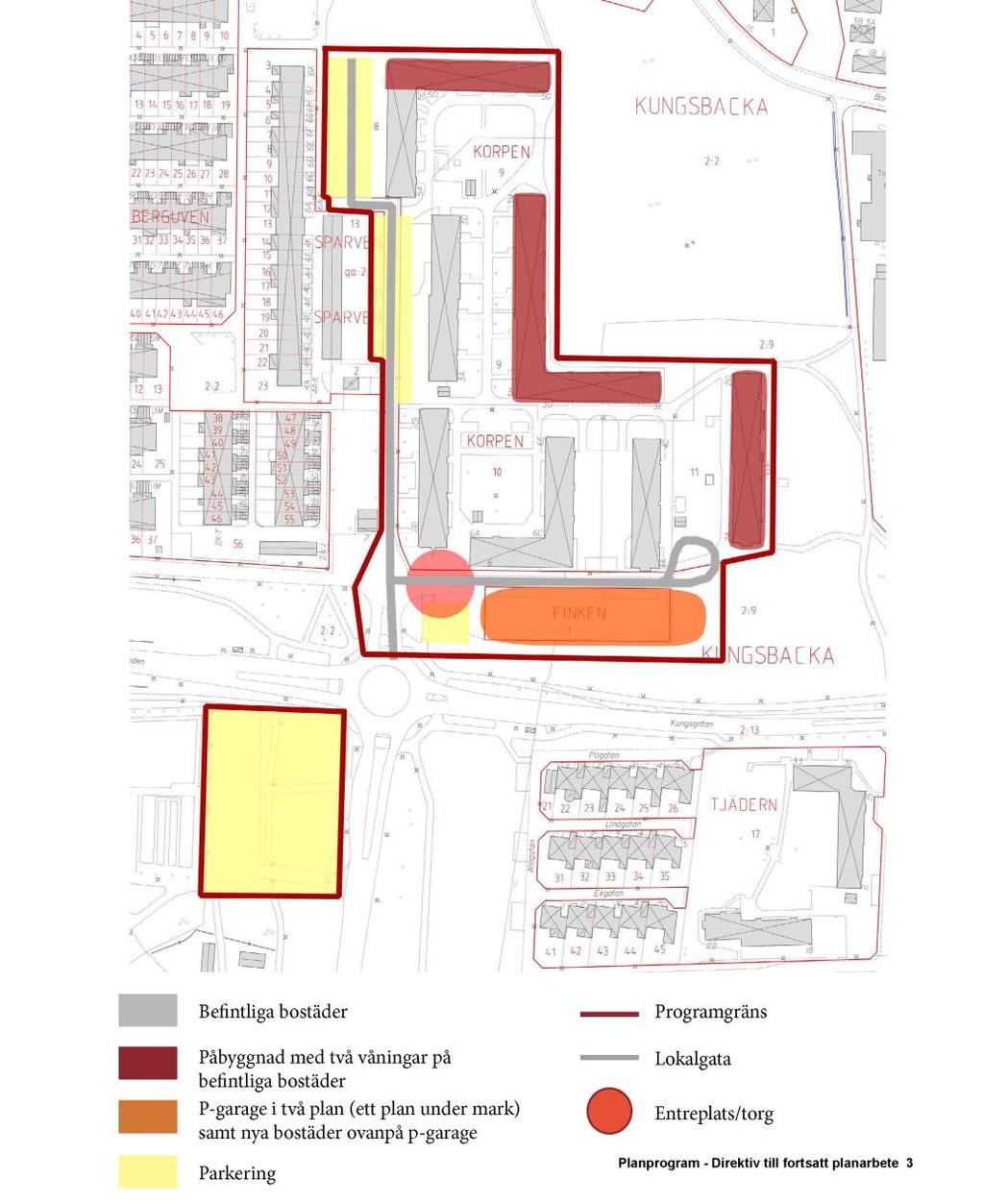

5 n:\103\30\ \g\beskr-pm\mur\mur.docx 5 (9) Figur 2. Skissförslag till ny bebyggelse inom planområdet. 2 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 2.1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Geoteknisk fälthandbok SGF Rapport 1:96 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2.2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Trycksondering Geoteknisk fälthandbok SGF Rapport 1: Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik

6 n:\103\30\ \g\beskr-pm\mur\mur.docx 6 (9) Slagsondering Geoteknisk fälthandbok SGF Rapport 1:96 Vingsondering Geoteknisk fälthandbok SGF Rapport 1:96 SGF Rapport 2:93, Rekommenderad standard för vingförsök i fält Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:96 Tabell 2.3. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Jordartsbestämning SS-EN-ISO :2002 & SSEN- ISO :2004 samt BFR T21:1982 Vattenkvot SS , utgåva 3 Konflytgräns SS , utgåva 2 3 Geoteknisk kategori Utförda undersökningar är utförda i enlighet med förutsättningarna för tillämpning av Geoteknisk kategori 2 (GK 2). 4 Geotekniska undersökningar Nu utförda undersökningar Geotekniska fältundersökningar Fältundersökningar utfördes av Norconsult Fältgeoteknik AB i november 2014 av fältgeotekniker Robin Blom och omfattade följande metoder: Slagsondering i 3 punkter för bedömning av djup till fast botten. Trycksondering i 5 punkter för bedömning av jordlagrens relativa fasthet och djup till fast botten. Vingförsök i 2 punkter för bestämning av lerans odränerade skjuvhållfasthet in-situ. Störd provtagning med skruvprovtagare i 4 punkter. Kontroll av fria vattenytor i skruvprovtagningshålen. Provtagningar och hantering av jordprover har utförts i enlighet med Geoteknisk fälthandbok SGF Rapport 1:96. Geotekniska laboratorieundersökningar Jordproverna har analyserats i Norconsults laboratorium i Göteborg. Laboratorieundersökningarna har omfattat: Rutinundersökning omfattande bestämning av jordart, vattenkvot och konflytgräns Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik

7 n:\103\30\ \g\beskr-pm\mur\mur.docx 7 (9) 5 Befintliga förhållanden 5.1 Topografi och markbeskaffenhet För detaljer avseende topografi samt läge för aktuellt detaljplaneområde, se ritning G101 Situations- och borrplan. Delområde 1 Nivåerna inom aktuellt område varierar mellan ca +17 och ca +22, där de högsta nivåerna påträffas inom delområdets östra och de lägsta inom dess södra del. Markytan i anslutning till delområdets norra samt västra del är tämligen plant och ligger i stora delar mellan ca +15 och ca +19 m. I anslutning till delområdets sydöstra del sluttar markytan som mest, från ca +18 inom den sydöstra delen till ca +10 inom kvarteret Tjädern, ca 50 m sydost om aktuellt område. I anslutning till hela delområdets östra del förekommer berg i dagen. Delområde 2 Markytan i anslutning till delområdets norra, västra samt södra del är tämligen plant, marken stiger väldigt svagt från aktuellt område åt aktuella riktningar. Inom områdets östra del sluttar marken svagt i östlig riktning, från ca +18 inom aktuellt delområde till ca +10 inom kvarteret Tjädern, ca 150 m öster om aktuellt område. 5.2 Befintliga anläggningar Tingbergets bostadsområde ligger centralt i Kungsbacka och består av 290 hyresbostäder fördelade på sju hus i fyra våningar. Byggnaderna är uppförda tidigt 1960-tal. Inga andra uppgifter om befintliga byggnader och anläggningar har erhållits. 6 Utsättning och höjdbestämning Utsättning och inmätning av utförda borrpunkter har skett med GPS enligt koordinatsystem SWEREF i plan och RH2000 i höjd. 7 Redovisning Fält- och laboratorieundersökningarna redovisas på bifogade bilagor och ritningar enligt innehållsförteckningen Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik

8 n:\103\30\ \g\beskr-pm\mur\mur.docx 8 (9) 8 Härledda värden 8.1 Hållfasthetsegenskaper Härledda värden gällande lerans odränerade skjuvhållfasthet framgår av sammanställning i bilaga 3 (korrigerade värden). 8.2 Deformationsegenskaper Inga undersökningar för bestämning av jordens deformationsegenskaper har utförts inom aktuellt detaljplaneområde. 8.3 Hydrogeologiska egenskaper Den övre grundvattenytan har mätts i skruvborrhålen och låg vid undersökningen i november 2014 på ca 0,1 2 m djup under markytan. Grundvattenytan fluktuerar under året beroende på nederbördsmängd och påverkas lokalt av topografiska-, vegetations- och jordlagerförhållanden. Den övre grundvattenytan bedöms dock under stora delar av året ligga ca 1-2 m under befintlig markyta. 9 Radon Området genomströvades och kontinuerliga värden på gammastrålning från berget och marken uppmättes med hjälp av en scintillometer. Norconsult AB Väg och Bana Geoteknik Araz Ismail araz.ismail@norconsult.com Bernhard Gervide-Eckel bernhard.gervideeckel@norconsult.com Tingbergets bostadsområde Kungsbacka - detaljplan Markteknisk undersökningsrapport, MUR geoteknik

9 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax

10 Sammanställning av utförda fältundersökningar (ID-lista) Borrhål Metod Koordinater X Y Z 1 Trycksondering Skruvprovtagning Slagsondering Trycksondering Skruvprovtagning Vingborrning Slagsondering Trycksondering Slagsondering Skruvprovtagning Trycksondering Skruvprovtagning Trycksondering Vingborrning Kommentar

11 Norconsult AB Tfn Box 8774 Fax Göteborg Laboratorieundersökning Uppdrag: Uppdragsnr.: Tingbergets bostadsområde, Kungsbacka Laboratoriearbete: Fältundersökningar: Fältutrustning: Araz Ismail Labarbete, datum: Robin Blom Skr Fältarbete, datum: Punkt 1 V.y: Djup (m) 0,0 0,4 0,4 0,9 0,9 1,5 1,5 2,1 2,1 3,0 1,95 m Benämning MULLJORD / (enl.fälttekn.) Vattenkvot (W) % gråbrun rostfläckig Torrskorpelera 31 gråbrun rostfläckig Torrskorpelera gråbrun siltig sandig Lera Konflytgräns (W L ) % Lera Materialtyp ATB Väg Materialtyp AMA 98 Tjälfarlig- hetsklass Anm.

12 Norconsult AB Tfn Box 8774 Fax Göteborg Laboratorieundersökning Uppdrag: Uppdragsnr.: Tingbergets bostadsområde, Kungsbacka Laboratoriearbete: Fältundersökningar: Fältutrustning: Araz Ismail Labarbete, datum: Robin Blom Skr Fältarbete, datum: Punkt 3 V.y: 2 Djup (m) Benämning 0,0 0,9 sandig grusig stenig Fyllning 0,9 2,1 gråbrun siltig sandig Lera 47 2,1 3,0 Lera Vattenkvot (W) % Konflytgräns (W L ) % Materialtyp ATB Väg Materialtyp AMA 98 Tjälfarlig- hetsklass Anm.

13 Norconsult AB Tfn Box 8774 Fax Göteborg Laboratorieundersökning Uppdrag: Uppdragsnr.: Tingbergets bostadsområde, Kungsbacka Laboratoriearbete: Fältundersökningar: Fältutrustning: Araz Ismail Labarbete, datum: Robin Blom Skr Fältarbete, datum: Punkt 6 Vattenkvot V.y: 0,3 Djup (m) Benämning 0,0 0,2 MULLJORD / (enl.fälttekn.) 0,2 1,1 gyttjig siltig sandig Lera 42 1,1 2,0 gråbrun siltig sandig Lera 37 2,0 3,0 Lera 36 (W) % Konflytgräns (W L ) % Materialtyp ATB Väg Materialtyp AMA 98 Tjälfarlig- hetsklass Anm.

14 Norconsult AB Tfn Box 8774 Fax Göteborg Laboratorieundersökning Uppdrag: Uppdragsnr.: Tingbergets bostadsområde, Kungsbacka Laboratoriearbete: Fältundersökningar: Fältutrustning: Araz Ismail Labarbete, datum: Robin Blom Skr Fältarbete, datum: Punkt 7 Vattenkvot V.y: 0,1 Djup (m) Benämning 0,0 0,3 MULLJORD / (enl.fälttekn.) 0,3 1,0 gråbrun rostfläckig Torrskorpelera 32 1,0 2,2 gråbrun rostfläckig Lera 32 2,2 3,0 siltig sandig Lera 49 (W) % Konflytgräns (W L ) % Materialtyp ATB Väg Materialtyp AMA 98 Tjälfarlig- hetsklass Anm.

15 Sammanställning Odränerad skjuvhållfasthet, korrigerad (kpa) Djup (m) Vb Tfu,korr 8 Vb Tfu,korr Vald Tfu 20 N:\103\30\ \G\Beräkningar\Sammanställning_Skjuv

16 4 5 Ekgatan Lindgatan /38.1 ledningsrätt K-T : G 7H 7I EN 9F 9G 9H F 11G 11H 11I 9I 2K 2L 2M 2N 2O 2P 2R 2S 2T A-J 2B 2C 2A 2B 2C 2D 2E 2F 2E 2F 2G 2H 2J 4A-K genguldgubbegatan 4A 4B 4B 4C 4D 4E 4G 4F 4H 4J 4K 6A 6A-K 6B 6C 6D 6E 6F :2 2 SPARVEN ga:2 SPARVEN 13 6G 6J 6H 6K Almgatan Pilgatan Drottninggatan 1 6 6A 6C 1A 6E 1D 3G 3H 3A 3D 5A 3M FINKEN 10 KORPEN 9 9 KORPEN 5C 5D 5G E TJÄDERN :13 Kungsgatan 18.2 KUNGSBACKA 2: A /38.1 2A C D :2 Norconsult AB Box 8774, Göteborg Tfn :

17 Norconsult AB Box 8774, Göteborg Tfn

18 N E E Norconsult AB Box 8774, Göteborg Tfn
