1 Detaljplan Åsa 3:303 och 3:205, Kungsbacka kommun Markteknisk undersökningsrapport, Geoteknik MUR/Geo

2 Beställare: Kungsbacka Kommun Kungsbacka Beställarens representant: Jonas Alborn Konsult: Uppdragsledare Handläggare Norconsult AB Box Göteborg Daniel Strandberg Mylena Anderberg Uppdragsnr: Filnamn och sökväg: Kvalitetsgranskad av: Tryck: n:\104\37\ \5 arbetsmaterial\01 dokument\g\mur detaljplan åsa.docx Martin Johansson Norconsult AB

3 3 (10) Innehållsförteckning 1. Objekt Syfte Underlag Styrande dokument Befintliga förhållanden Topografi och markbeskaffenhet Befintliga anläggningar Utsättning/inmätning Geotekniska fältundersökningar Geotekniska laboratorieundersökningar Hydrogeologiska undersökningar Härledda värden Resultat... 8 Bilagor Laboratorieresultat, störd provtagning Bilaga 1:1-1:2 Laboratorieresultat, tidigare undersökning Bilaga 2:1-2:7 Laboratorieresultat kompressionsförsök, tidigare undersökning Bilaga 3:1-3:3 Härledda värden, odränerad skjuvhållfasthet Bilaga 4 Sonderingsresultat, tidigare undersökning Bilaga 5:1-5:5 Ritningar Situations- och borrplan G 101 Sonderingsresultat 1-4 G 301

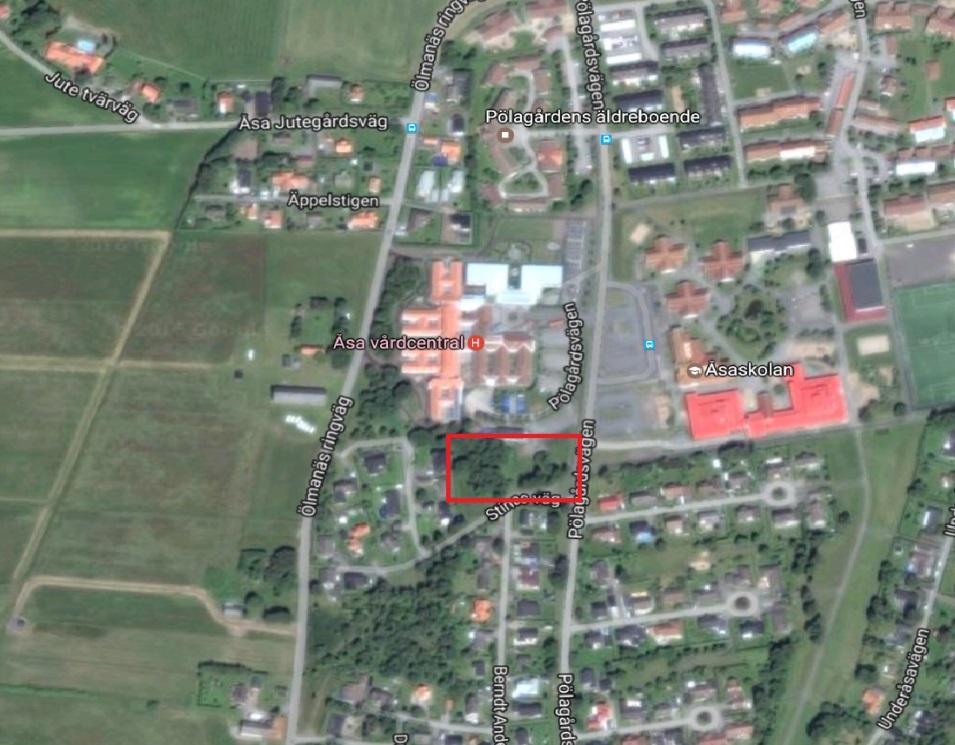

4 4 (10) 1. Objekt På uppdrag av Kungsbacka kommun har Norconsult AB utrett de geotekniska förhållandena inom området för rubricerad detaljplan. Aktuellt område ligger i Åsa, Kungsbacka kommun. I figur 1 nedan har detaljplanens läge markerats med en röd rektangel. Detaljplanens exakta avgränsning redovisas på ritning G101 i tillhörande MUR, Geoteknik. Figur 1. Översiktsbild över Åsa, Kungsbacka kommun. Aktuellt område är markerat med röd rektangel. 2. Syfte Undersökningarna syftar till att utgöra underlag för detaljplan för del av Åsa 3:303 och 3:205. Detaljplanen syftar till att möjliggöra byggnationen av flerbostadshus i en till två våningar, se figur 2 nedan. n:\104\37\ \5 arbetsmaterial\01 dokument\g\mur detaljplan åsa.docx

5 5 (10) Figur 2. Erhållen skiss över detaljplanen. 3. Underlag Tidigare utförda utredningar inför byggnation direkt norr om det aktuella området vilka har använts under projekteringen listas nedan: PM, angående grundförhållandena inom området för planerat sjukhem i Åsa daterad , utförd av vattenbyggnadsbyrån, uppdragsnummer PM angående grundförhållandena för planerat sjukhem i Åsa daterad , utförd av vattenbyggnadsbyrån, uppdragsnummer För uppdraget relevanta fältundersökningar/laboratorieresultat redovisas i bilagor och på ritning G 101.

6 6 (10) 4. Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1 Undersökningsmetod Fältplanering Planering och redovisning Standard eller annat styrande dokument SS-EN :2007/AC:2010 Fältutförande Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS- EN-ISO :2006 Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2 Undersökningsmetod Fältundersökningar Standard eller annat styrande dokument Trycksondering Geoteknisk fälthandbok SGF Rapport 1:2013 Vingsondering Geoteknisk fälthandbok SGF Rapport 1:2013 Skruvprovtagning Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3 Undersökningsmetod Laboratorieundersökningar Standard eller annat styrande dokument Klassificering SS-EN ISO SIS-CEN ISO/TS :2005 Vattenkvot SIS-CEN ISO/TS :2005 Konflytgräns SIS-CEN ISO/TS : Befintliga förhållanden 5.1 Topografi och markbeskaffenhet Vid platsbesöket i januari 2017 utgjordes de norra delarna av en grusad yta och de södra av anlagd gräsyta. Där i mellan låg jordvallar/massupplag. Åt väster utgjordes marken av en mindre ungskog utmed en mindre bäck/dike följt av igenvuxen betesmark. Nivåsatt grundkarta har erhållits från Kungsbacka kommun. n:\104\37\ \5 arbetsmaterial\01 dokument\g\mur detaljplan åsa.docx

7 7 (10) 5.2 Befintliga anläggningar Utöver ledningar finns inga kända anläggningar inom aktuellt område. 6. Utsättning/inmätning Samtliga undersökningspunkter har mätts in och avvägts med handhållen gps. Koordinatsystem i plan: SWEREF Koordinatsystem i höjd: RH Geotekniska fältundersökningar Tidigare utförda fältundersökningar kompletterades i februari 2017 av Norconsult Fältgeoteknik AB. Fältundersökningarna utförda med borrvagn typ Geotech 605 leddes av borrledare Richard Carlsson och omfattade: Trycksondering i fyra punkter Störd provtagning med skruvprovtagare i två punkter. Stabiliserad vattenyta uppmättes i provtagningshålen. Skjuvhållfasthetsbestämning in situ med vingförsök i en punkt. Resultaten av utförda sonderingar redovisas tillsammans med relevanta tidigare undersökningar på bifogade ritningar och bilagor. 8. Geotekniska laboratorieundersökningar Upptagna prover med skruvprovtagare har analyserats på Norconsults laboratorium avseende jordart, vattenkvot samt konflytgräns. Resultaten redovisas på bilaga 1. Tidigare laboratorieanalyser på upptagna prover vid kolv- och skruvprovtagningar redovisas på bilaga 2. Tidigare utförda kompressionsförsök redovisas på bilaga Hydrogeologiska undersökningar Ingen hydrogeologisk undersökning ha rutförts utöver uppmätning av stabiliserad vattenyta i skruvprovtagningshålen.

8 8 (10) 10. Härledda värden Tidigare samt nu uppmätt skjuvhållfasthet har sammanställts i diagram som redovisas på bilaga 4. Resultaten har korrigerats med hänsyn till konflytgränsen. För NC2 där bestämning av konflytgränsen saknas mot djupet har korrigering utförs baserat på kolvprovtagning i borrhål VBB Resultat Resultat av nu samt tidigare undersökningar redovisas på bifogade ritningar och bilagor. Observera att fler resultat redovisas på bilagorna än vad som redovisas på situations- och borrplanen G 101. Anledningen är att tidigare undersökning omfattade ett större område och att alla undersökningar inte anses relevanta för nu aktuell detaljplan. Norconsult AB Väg och Bana Geoteknik Mylena Anderberg mylena.anderberg@norconsult.com Daniel Strandberg daniel.strandberg@norconsult.com n:\104\37\ \5 arbetsmaterial\01 dokument\g\mur detaljplan åsa.docx

9 9 (10)

10 Norconsult AB Theres Svensson gata 11 Box 8774, Göteborg , fax
