1 KV LAGERSTRÅLE 7 KARLSKRONA KOMMUN LINDROTHS FASTIGHETER AB (MUR/GEO) Förhandskopia Upprättad av: Zana Piroti Granskad av: Daniel Elm Godkänd av: Daniel Elm

2 Handläggare: Zana Piroti Status:Förhandskopia KV LAGERSTRÅLE 7, KARLSKRONA KOMMUN LINDROTHS FASTIGHETER AB KUND Lindroths Fastigheter AB Norra Smedjegatan Karlskrona KONSULT WSP Sverige AB Box Kalmar Besök: Södra Malmgatan 10 Tel: Fax: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER WSP Zana Piroti Daniel Elm Lindroths fastigheter AB Maria Lindroth (7)

3 Handläggare: Zana Piroti Status:Förhandskopia INNEHÅLL 1 OBJEKT 4 2 ÄNDAMÅL 4 3 UNDERLAG FÖR REDOVISNING 4 4 STYRANDE DOKUMENT 5 5 ARKIVMATERIAL 5 6 BEFINTLIGA FÖRHÅLLANDEN Topografi och ytbeskaffenhet Befintliga ledningar och konstruktioner Positionering 6 7 GEOTEKNISKA FÄLTUNDERSÖKNINGAR Utförda undersökningar Provhantering 7 8 GEOTEKNISK LABORATORIEUNDERSÖKNING 7 9 HYDROGEOLEOGISK UNDERSÖKNING 7 10 MARKRADONUNDERSÖKNINGAR 7 RITNINGAR: G Plan G Sektioner BILAGOR: Bilaga 1 Provtabell (1 sida) 3 (7)

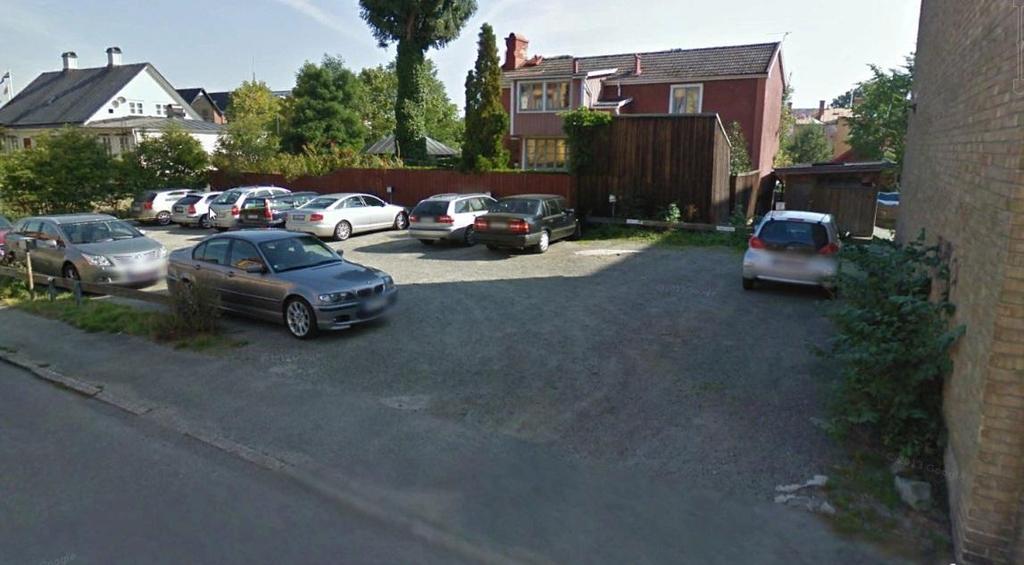

4 Handläggare: Zana Piroti 1 OBJEKT Status:Förhandskopia WSP Sverige AB har på uppdrag av Lindroths fastigheter utfört en geoteknisk undersökning för rubricerat objekt. På aktuell fastighet, Kv lagerstråle 7 i Karlskrona, planeras nybyggnation av bostadshus. Figur 1: Aktuellt område för geoteknisk undersökning (Google Earth). 2 ÄNDAMÅL Detta dokument har till syfte att dokumentera de geotekniska förutsättningarna som ska ligga till underlag för projektering. 3 UNDERLAG FÖR REDOVISNING Till underlag för redovisning av geotekniska undersökningar har ritningar tillhandahållits av beställaren. 4 (7)

5 Handläggare: Zana Piroti Status:Förhandskopia 4 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För standarder se Tabell 1-2. Tabell 1: Planering och redovisning Skede Standard eller annat styrande dokument Fältplanering Fältutförande Beteckningssystem SS-EN och SGF rapport 1:2013; Geoteknisk fälthandbok SGF rapport 1:2013; Geoteknisk fälthandbok och SS-EN-ISO SGF/BGS beteckningssystem version 2001:2 och SGF beteckningsblad kompletterat Tabell 2: Fältundersökningar Metod Standard eller annat styrande dokument Skruvprovtagning Geoteknisk fälthandbok SGF rapport 1:2013 Slagsondering Geoteknisk fälthandbok SGF rapport 1: ARKIVMATERIAL Geotekniska undersökningar har ej utförts tidigare för rubricerat objekt. 5 (7)

6 Handläggare: Zana Piroti Status:Förhandskopia 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 Topografi och ytbeskaffenhet Undersökningsområdet ligger i centrala Karlskrona, ca 0,5 km nordöst om Karlskrona centrum. I dagsläget består undersökningsområdet av asfalterade ytor och mindre grönområden. Undersökningsområdet ligger centralt och angränsas av befintliga byggnader. Östermansgatan angränsar i öster. Undersökningsområdet angränsar befintliga bostäder i Söder. Väster om undersökningsområdet angränsar Arvid Nilssonsgatan och befintligt bostadsområde. Norr om undersökningsområdet angränsar Spårgatan. Marknivån inom undersökningsområdet har en mindre sluttning från syd mot nord, varierande marknivåer mellan ca +2,7 och ca + 3,4 meter. 6.2 Befintliga ledningar och konstruktioner Inom planerat område finns tele, el- och VA- ledningar. Inför markundersökningen säkerställdes ledningsfrihet. WSP har tagit del av vissa ritningar för ovanstående. Dessa redovisas ej i föreliggande rapport. 6.3 Positionering Inmätning av geotekniska undersökningspunkter har utförts av WSP Sverige AB i maj Inmätningen utfördes av Johan Wihl och Sebastian Agerberg (WSP Kalmar). Inmätning av undersökningspunkterna har utförts med Leica Netrover. Använt koordinatsystem i plan är SWEREF Använt höjdsystem är RH Inmätningen har mätklass B. 7 GEOTEKNISKA FÄLTUNDERSÖKNINGAR WSP Sverige AB i Kalmar har i maj 2016 utfört geotekniska fältundersökningar för rubricerat projekt. Resultatet av undersökningarna i plan redovisas på ritning G och i Sektion på ritning G Fältundersökningen har utförts av Johan Wihl och Sebastian Agerberg. 7.1 Utförda undersökningar Tabell 3: Utförda undersökningar Sondering/provtagning antal typ/anmärkning Skruvprovtagning 4 Slagsondering 5 Resultatet från utförda fältundersökningar redovisas i bilaga 1 och ritning G och G (7)

7 Handläggare: Zana Piroti Status:Förhandskopia 7.2 Provhantering Provtagning och hantering av jordprover har utförts enligt SGF Rapport 1:96 geoteknisk fälthandbok. 8 GEOTEKNISK LABORATORIEUNDERSÖKNING Det har inte utförts några laboratorieundersökningar för rubricerat projekt. 9 HYDROGEOLEOGISK UNDERSÖKNING WSP Sverige AB i Kalmar har ej utfört hydrogeologisk undersökning för rubricerat projekt. 10 MARKRADONUNDERSÖKNINGAR WSP Sverige AB i Kalmar har ej utfört markradonundersökning för rubricerat projekt. 7 (7)

8 Nilssonsg ,0 Ostermansg. 108 ÉE 50 Arvid 16 LAGERSTRÅLE , A-B 14 22

9

10 Borrhål Arbetsnummer Provtagningsnivå m u my Metod PROVTABELL Datum Uppdrag KV LAGERSTRÅLE 7 Datum för undersökningen Jordart Bilaga 1 Utfört av JW,SA Sida : 1 (1) Anmärkning 16W01 0,00-0,55 Skr Fyllning/grus, sand, mull, tegel 0,55-1,40 Något lerig sandig morän 1,40-2,80 Något lerig sandig morän 16W02 0,00-0,60 Skr Fyllning/grus, sand, mull, trä 0,60-2,40 Något lerig sandig morän 16W05 0,00-0,65 Skr Fyllning/grusig sandig morän 16W04 0,00-0,85 Skr Fyllning/sand, grus, mull, tegel
