MUR (Markteknisk undersökningsrapport)/geoteknik KV. FREDEN STÖRRE 11 ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING REV A

Transkript

1 MUR (Markteknisk undersökningsrapport)/geoteknik KV. FREDEN STÖRRE 11 ÖVERSIKTLIG GEOTEKNISK UNDERSÖKNING REV A

2 Uppdrag: , Kv. Freden Större 11 Titel på rapport: MUR (Markteknisk undersökningsrapport)/geoteknik Status: Datum: Medverkande Beställare: Kontaktperson: Rissneleden 6 i Sundbyberg AB Philip Niklasson Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Leo Mille Johan Åberg Victor Enbom Revideringar Revideringsdatum Version: Initialer: Författare: Johan Åberg Datum: Handlingen granskad av: Victor Enbom Datum: Tyréns AB Peter Myndes Backe 16 Tel: Säte: Stockholm Org.Nr: O:\STH\258737\G\_Text\Kv Freden Större MUR.docx

3 Innehållsförteckning 1 Objekt Ändamål Underlag för undersökningen Styrande dokument Geoteknisk kategori Arkivmaterial Befintliga förhållanden Topografi Ytbeskaffenhet Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda sonderingar Utförda provtagningar Undersökningsperiod Fältingenjörer Kalibrering och certifiering Provhantering Geotekniska laboratorieundersökningar Hydrogeologiska undersökningar Utförda undersökningar Undersökningsperiod och fältingenjör Installerade grundvattenrör Härledda värden Jordartsbeskrivning Norra området Nordöstra området Sydöstra området Södra området Sydvästra och västra området Hållfasthets- och deformationsegenskaper Hydrogeologiska egenskaper Miljötekniska egenskaper Värdering av undersökning... 9 Uppdrag: , Kv. Freden Större Beställare: Rissneleden 6 i Sundbyberg AB O:\STH\258737\G\_Text\Kv Freden Större MUR.docx 3(9)

4 Bilagor Beteckning Datum Rev. datum Kalibreringsprotokoll Geotech 604 nr Ritningar Beteckning Typ, skala Datum Rev. datum G Plan, 1: G Enstaka borrhål 14T01 till 14T07, 1: G Enstaka borrhål 14T08 till 14T17, 1: G Sektion A-A till C-C, H:1:100 L:1: Revidering Revidering A avser ändring av beställarnamn. O:\STH\258737\G\_Text\Kv Freden Större MUR.docx

5 1 Objekt Tyréns har på uppdrag av Philip Niklasson, Rissneleden 6 i Sundbyberg AB, utfört en översiktlig geoteknisk undersökning inom fastigheten Freden Större 11 i Hallonbergen, Sundbybergs stad. 2 Ändamål Den geotekniska undersökningen utfördes i syfte att i ett tidigt skede skapa underlag till en bedömning av de geotekniska förutsättningarna samt till upprättandet av översiktliga grundläggningsrekommendationer inom fastigheten. Rekommendationerna ska sedan utnyttjas till fortsatt projektering inför en planerad exploatering för bostäder inom fastigheten. Resultatet av den geotekniska fältundersökningen presenteras i denna rapport. Parallellt med den geotekniska undersökningen har en miljöteknisk undersökning samt en miljöbedömning av befintliga byggnader inom fastigheten utförts. 3 Underlag för undersökningen Vid planeringen av undersökningen har följande underlag använts: Grundkarta daterad och illustrationsplan daterad tillhandahållna av Philip Niklasson, Rissneleden 6 i Sundbyberg AB. Ledningsunderlag från ledningskollen.se med ärendenummer Jordartskarta hämtad från SGU:s kartgenerator den 14 okt Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Fältplanering SS-EN Fältutförande Standard eller annat styrande dokument Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Vim Standard eller annat styrande dokument SIS-CEN ISO TS / Geoteknisk fälthandbok SGF Rapport 1:2013 Uppdrag: , Kv. Freden Större Beställare: Rissneleden 6 i Sundbyberg AB O:\STH\258737\G\_Text\Kv Freden Större MUR.docx 5(9)

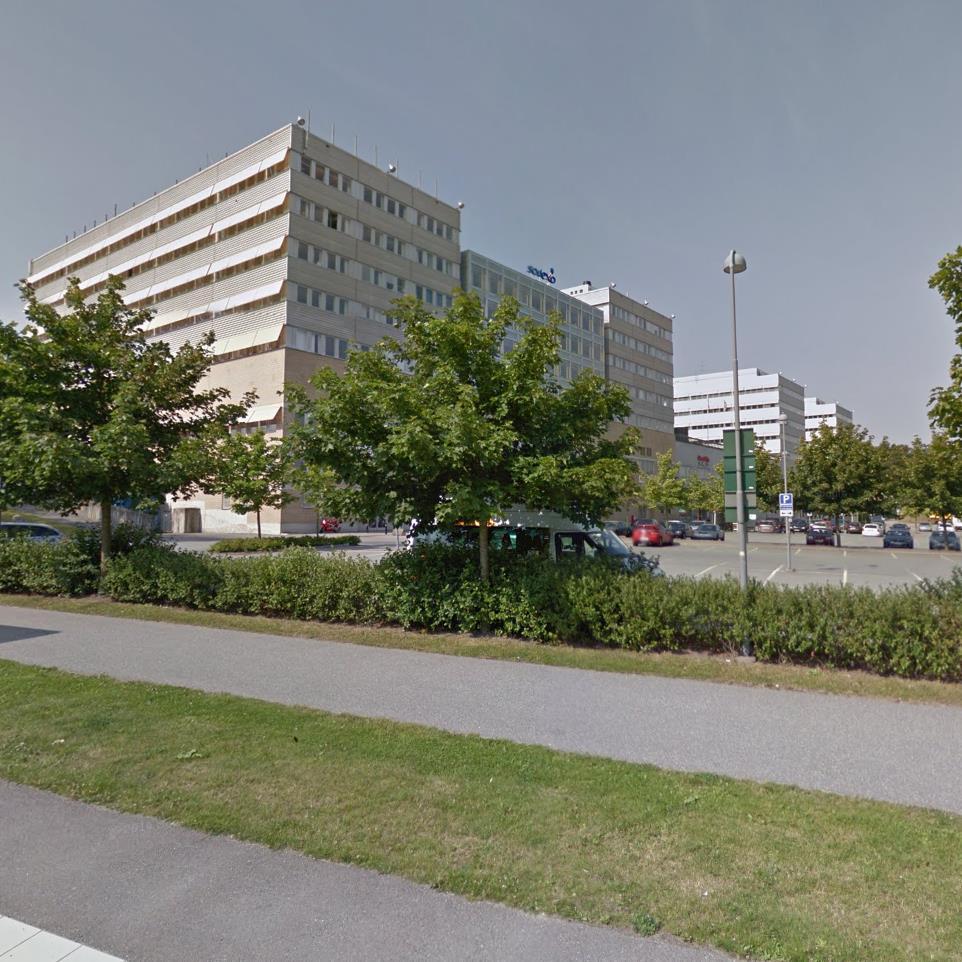

6 Övriga, ej Europastandarder Jb-sondering SGF Rapport 2:99/ Geoteknisk fälthandbok SGF Rapport 1:2013 Slagsondering Geoteknisk fälthandbok SGF Rapport 1:2013 Provtagningar Kategori C EN ISO :2006/ Geoteknisk fälthandbok SGF Rapport 1:2013 Tabell 3. Hydrogeologiska undersökningar Metod Standard eller annat styrande dokument Öppna system EN ISO : Geoteknisk kategori Utförda undersökningar är utförda i enlighet med Geoteknisk kategori 2 för konstruktion/grundläggning. 6 Arkivmaterial Information om tidigare utförda geotekniska undersökningar samt befintliga byggnaders grundläggning inom fastigheten har eftersökts hos Sundbybergs stads stadsbyggnadsarkiv utan att handlingar har påträffats. 7 Befintliga förhållanden 7.1 Topografi Undersökningen har utförts på parkeringsytor på den norra, södra och västra sidan om befintliga byggnader inom fastigheten. Marken i undersökta punkter varierar mellan +7,8 och +24, Ytbeskaffenhet Undersökningarna har utförts i asfalterade parkeringsytor samt i angränsande refuger och planteringar inom fastigheten. 7.3 Befintliga konstruktioner Inom undersökningsområdet finns det ett befintligt affärs- och kontorskomplex som utgörs av fyra lamellhus om ca 5 våningar vardera byggda på en garage-, butiks och lagerbyggnad i två plan. Uppdrag: , Kv. Freden Större Beställare: Rissneleden 6 i Sundbyberg AB O:\STH\258737\G\_Text\Kv Freden Större MUR.docx 6(9)

7 8 Positionering Inmätning av geotekniska undersökningar har utförts av Robert Svensson, Tyréns i mätklass B. Koordinatsystem: SWEREF Höjdsystem: RH Geotekniska fältundersökningar 9.1 Utförda sonderingar Undersökningsprogrammet har anpassats efter befintliga byggnader och ledningar inom fastigheten. Ledningar förekommer i huvudsak i de södra delarna. Aktuella sonderingar betecknas 14T01-14T17 och omfattar: Jord-bergsondering, klass 2 (Jb2) i 16 st punkter Slagsondering (Slb) i 1 punkt Viktsondering (Vim) i 2 st punkter 9.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning med skruvborr (Skr) i 7 st punkter 9.3 Undersökningsperiod Undersökningarna har utförts under perioden nov Fältingenjörer Fältarbetet har samordnats med hjälp av Hans Börjesson och utförts av fältingenjör Tommy Jansson, Markundersökningar på Ingarö AB. 9.5 Kalibrering och certifiering Undersökningarna har utförts med borrbandvagn Geotech 604 nr Tabell 4. Utrustning och kalibrering Utrustning Kalibrerad Kalibrerad av Geotech 604 nr Daniel Swedberg, Geomek 9.6 Provhantering Provhantering och hantering av jordprover har utförts enligt SGF Rapport 1:2013 Geoteknisk Fälthandbok. Störda jordprover har benämnts i fält av fältingenjören. 10 Geotekniska laboratorieundersökningar Geotekniska laboratorieundersökningar har inte utförts inom uppdraget. Uppdrag: , Kv. Freden Större Beställare: Rissneleden 6 i Sundbyberg AB O:\STH\258737\G\_Text\Kv Freden Större MUR.docx 7(9)

8 11 Hydrogeologiska undersökningar 11.1 Utförda undersökningar Aktuella hydrogeologiska undersökningar omfattar: Installation av grundvattenrör (Rf) i 1 punkt 11.2 Undersökningsperiod och fältingenjör Installation av grundvattenrör utfördes samförlagt med den geotekniska fältundersökningen Installerade grundvattenrör Information om installerat grundvattenrör inom uppdraget redovisas i tabell 5. Nivå och läge för installerat grundvattenrör är bestämt från sonderingspunkt 14T07 med en uppskattad noggrannhet av +/- 0,1 m. Tabell 5. Installerat grundvattenrör Beteckning Marknivå Toppnivå Spetsnivå 14T07GV +8,1 +9,2 +4,7 Inkl. 0,5 m filter 12 Härledda värden 12.1 Jordartsbeskrivning Jordartsbeskrivning redovisas separat per område enligt ritning G Norra området Jorden utgörs i undersökta punkter av 0,5-1,8 m fyllningsjord bestående av sand och grus följt av 0-1 m friktionsjord på berg. Block har påträffats i gränsskiktet mellan fyllningsjord och friktionsjord i en punkt. Djup till berg från markytan varierar mellan 1-1,8 m från markytan Nordöstra området Jorden utgörs i undersökta punkter överst av 0,8-1,5 m fyllningsjord bestående av grus, sand, silt och lera med torrskorpekaraktär. Fyllningsjorden är utlagd på 0-3 m lera, varav upp till 1,3 m är av torrskorpekaraktär, följt av 0-3 m friktionsjord på berg. Djup till berg från markytan varierar mellan 0,8-5,2 m Sydöstra området Jorden i den undersökta punkten utgörs av 1,3 m fyllningsjord bestående av sten, sand och grus utlagd på 0,4 m lera på berg. Berg har följaktligen påträffats på 1,7 m djup från markytan Södra området Jorden utgörs i den undersökta punkten av 3 m fyllningsjord utlagd på 5,6 m friktionsjord på berg. Berg har påträffats på ca 8,6 m djup från befintlig markyta. Uppdrag: , Kv. Freden Större Beställare: Rissneleden 6 i Sundbyberg AB O:\STH\258737\G\_Text\Kv Freden Större MUR.docx 8(9)

9 Sydvästra och västra området Jorden utgörs i undersökta punkter överst av 0,8-2 m fyllningsjord bestående av sten, sand, grus och lera med torrskorpekaraktär. Fyllningsjorden är utlagd på 0-1,7 m grusig sandig morän med enstaka block på berg. Djup till berg från markytan varierar i sonderade punkter mellan 0,8-3,2 m Hållfasthets- och deformationsegenskaper Materialparametrar för de förekommande jordarterna har härletts från resultaten av utförda viktsonderingar och valts utifrån tabulerade värden i TKGeo13. Valda materialparametrar presenteras i tabell 6. Tabell 6. Härledda materialparametrar Material: Tunghet, γ (γ ) (kn/m3) Hållfasthetsegenskaper Elasticitetsmodul Fyllningsjord 18 (11) Φ = 33º E = 5 MPa Torrskorpelera 17 (7) c u = 30 kpa - Lera 17 (7) Inte undersökt - Friktionsjord/ Grusig sandig morän 20 (12) Φ = 37º E = 20 MPa 12.3 Hydrogeologiska egenskaper Mätningar i grundvattenrör 14T07GV har utförts vid två tillfällen och redovisas i tabell 7. Tabell 7. Utförda mätningar i 14T07GV Datum Nivå Anmärkning Torr Torr Vid provtagning med skruv har inget markvatten noterats i undersökta punkter Miljötekniska egenskaper Markens miljötekniska egenskaper presenteras i en separat rapport PM Miljöprovtagning för Kv. Freden Större 11, daterad , upprättad av Tyréns. 13 Värdering av undersökning Till följd av den steniga/grovkorniga sammansättningen av fyllningsjorden kunde inte ostörd provtagning av leran genomföras vid undersökningstillfället. Fältundersökningen bedöms trots detta vara av tillräcklig kvalitet och omfattning i detta skede. Uppdrag: , Kv. Freden Större Beställare: Rissneleden 6 i Sundbyberg AB O:\STH\258737\G\_Text\Kv Freden Större MUR.docx 9(9)

10 TESTPROTOKOLL Utrustning: 604 Tillverknings nr: Tillv. år: 1997 Ägare / Förare: Testad detalj utrustning: DMG / Tommy Jansson Givarkalibrering Resultat: Enhet Verklig Kal.värde Djup: cm Rot.hastighet hammarsida: rpm 53 52,5 Rot.tryck hammarsida: bar - 40 Hammartryck: bar OK OK Tryckkraft givare: kn 0,0 0,0 1,000 1,05 1,00 3,15 3,00 5,3 5,00 7,5 7,00 8,3 7,8 Halvvarv chucksida: varv Viktsondering: Kg 0 0 1,000 Stockholm Daniel Swedberg Adress Telefon Mail Organisationsnr Bankgiro Geomek Stockholms Geomekaniska AB geomek@geomek.com Upplagsvägen 17 Fax Hemsida Momsreg.nr/VAT-nr: Plusgiro Stockholm SE
