1 MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SYDNÄRKES BYGGFÖRVALTNING UPPDRAGSNUMMER GEOTEKNISK UNDERSÖKNING NORRKÖPING SWECO CIVIL AB NORRKÖPING GEOTEKNIK HANDLÄGGARE HAMSA TAUFIK GRANSKARE LARS MALMROS S w e co Hospitalsgatan 3B Norrköping, Sverige S we c o Ci vi l A B Org.nr Styrelsens säte: Stockholm HAMSA TAUFIK HANDLÄGGARE, GEOTEKNIK NORRKÖPING Telefon direkt +46 (0) hamsa.taufik@sweco.se \\sestofs010\projekt\22184\ _norra_bergen_49,_askersund\000\10_text\g

2 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi & ytbeskaffenhet Jordartskarta Positionering Geotekniska fältundersökningar Utförda undersökningar Utförda provtagningar Fältingenjörer Provhantering Övrigt Geotekniska laboratorieundersökningar Utförda undersökningar Provförvaring Hydrogeologi Härledda värden Värdering av undersökning Bilagor Ritningar (9)

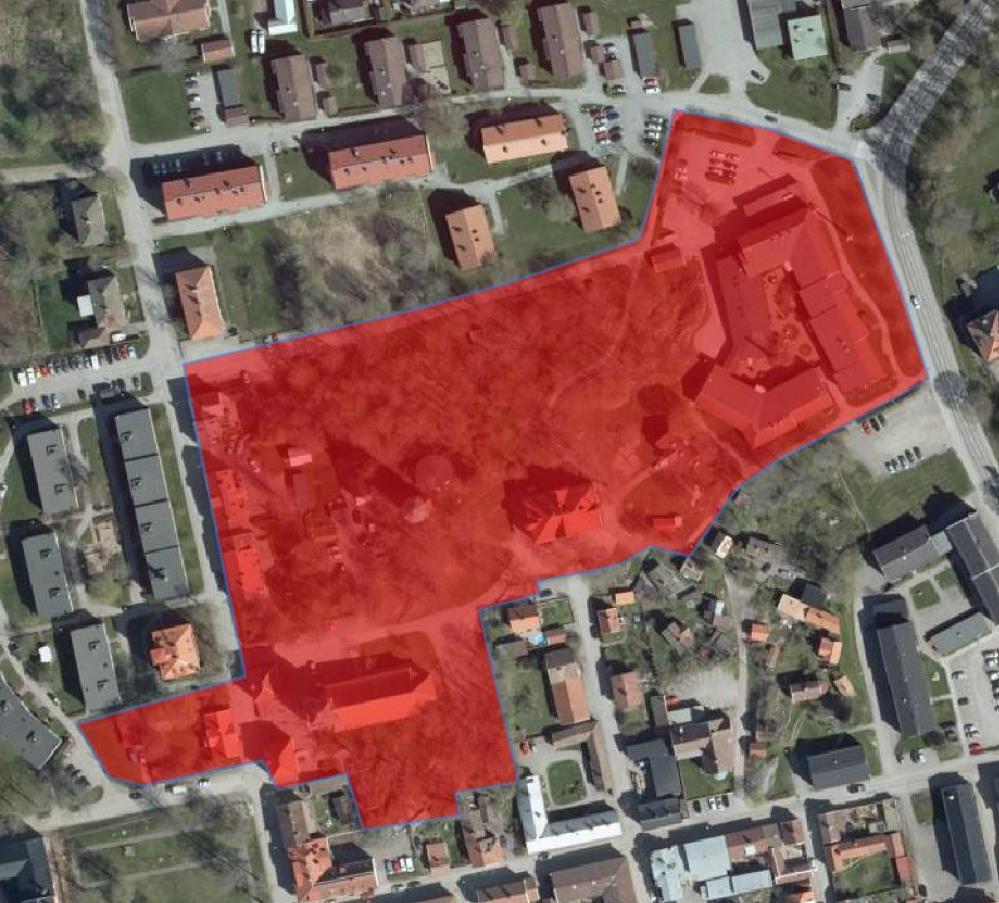

3 1 Objekt På uppdrag av Sydnärkes Byggförvaltning har Sweco AB utfört en geoteknisk undersökning för detaljplan på Norra bergen 49, Askersund. Det aktuella undersökningsområdet är markerat enligt figur 1 nedan. Figur 1 Principiell skiss över aktuellt undersökningsområde 2 Ändamål och skede Syftet med dessa undersökningar är att kartlägga de geotekniska förutsättningarna inom exploateringsområdet. 3 Underlag för undersökningen Följande underlag har använts för undersökningen: Grundkarta och befintliga ledningar i DWG-format från beställare, mottagen Illustrationskarta från beställare, Ledningsunderlag har erhållits från ledningsägare i området Jordartskarta från SGU. 2 (9)

4 Flygfotografier från [Google Maps] Observationer och fotodokumentation från platsbesök, Styrande dokument Denna rapport ansluter till SS-EN , med tillhörande nationell bilaga. Tabell 4.1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SS-EN-ISO Beteckningssystem SGF/BGS beteckningssystem Version 2001:2 med kompletterande beteckningsblad 2016 Tabell 4.2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument Slagsondering (Slb) SGF Metodblad Viktsondering (Vim) SIS-CEN ISO/TS :2005 Jord-bergsondering (Jb2) SGF Rapport 4:2012 Tabell 4.3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med SS-EN ISO :2006 skruvborr (Skr) Tabell 4.4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Tabell 4.5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rf/Rö) SS-EN-ISO : Geoteknisk kategori Undersökningar har utförts enligt geoteknisk kategori 2 (GK2) för konstruktion. 3 (9)

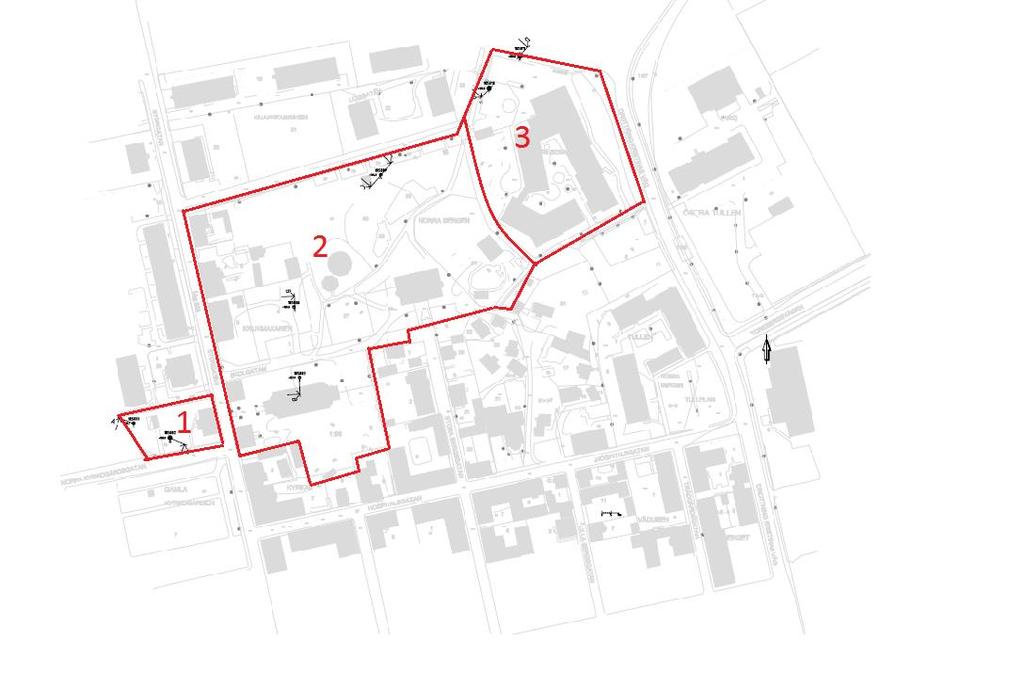

5 6 Befintliga förhållanden 6.1 Topografi & ytbeskaffenhet Marknivåerna inom det undersökta området varierar mellan +100 och Det undersökta området avgränsas av Storgatan i väster, Drottning Kristinas väg i öster, Klockaregatan samt Loggatan i norr och i söder avgränsas området av ett antal bostadshus. De geotekniska förhållandena kan delas in i 3 områden, se figur 2. Figur 2 Undersökt område uppdelat i 3 delar Område 1 Området utgörs av gräsytor samt en smal bilväg ansluten till ett litet garage belägen i västra delen av området. I östra delen ligger ett tvåvånings hus. Område 2 En stor del av det aktuella området utgörs av berg i dagen och mindre skog. Gräsytor och asfalterade ytor (parkering, bilväg och gång- och cykelväg) finns också inom området. 4 (9)

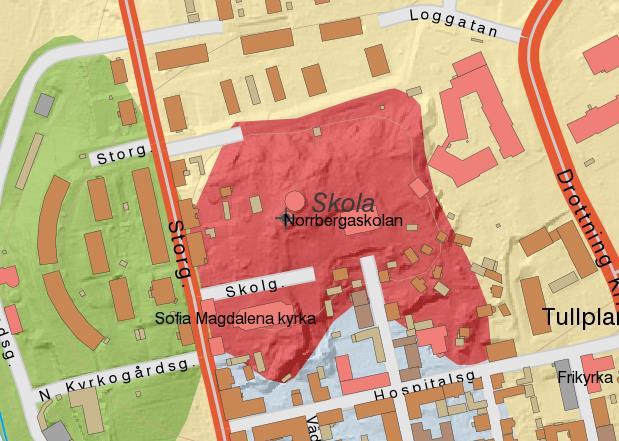

6 Område 3 Marken i norra delen av området utgörs dels av asfalterade ytor (parkering) och dels av gräsytor. I mitten av området ligger Norra bergens äldre boende. 6.2 Jordartskarta Enligt jordartskartan från SGU består jorden av berg i dagen, isälvssediment, morän och lera-silt. Figur 3 Jordartskarta SGU WMS-tjänst 7 Positionering Utsättning och inmätning av borrpunkter har utförts av Magnus Magnusson (Sweco) med GNSS-utrustning av typ Trimble R10 och uppfyller krav för mätklass B enligt SGF 1:2013. Inmätningen ansluter till koordinatsystem SWEREF i plan och RH2000 i höjd. 5 (9)

7 8 Geotekniska fältundersökningar 8.1 Utförda undersökningar Fältundersökningen utfördes under perioden augusti 2018 med omfattning enligt nedan: Viktsondering (Vim) 4 punkter Slagsondering (Slb) 5 punkter Jord-bergsondering (Jb2) 3 punkter Grundvattenrör (Gvr) 1 punkt 8.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning (Skr) 3 punkter 8.3 Fältingenjörer Fältarbete har utförts av Magnus Magnusson och Claire Ellinger, fältingenjörer på Sweco Civil AB. 8.4 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen. Utvalda prover har lagts i förslutna provpåsar och skickats till Sweco Geolab i Stockholm. 8.5 Övrigt Utförda undersökningar är benämnda 18S001, där 18 står för årtal, S för Sweco och 001 är en löpande numrering. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Följande analyser har utförts på upptagna jordprover: Rutinanalys för ostört prov 4 st Utförda analyser redovisas i bilaga 1. 6 (9)

8 Djup under markyta [m] 9.2 Provförvaring Proverna har efter mottagande förvarats i kylrum. Proverna sparas efter utförd undersökning i sex månader. 10 Hydrogeologi Ett grundvattenrör installerades i samband med fältundersökningarna i punkt GW18S011. Röret avlästes i samband med fältarbetet och nivån var då +94,9 vilket motsvarar ca 5,2 m under markytan. 11 Härledda värden Friktionsjordens elasticitetsmodul samt friktionsvinkel utvärderas från viktsonderingar och redovisas nedan enligt figur 4 och 5. 0 Elasticitetsmodul [Mpa] S002 18S011 18S010 18S Figur 4 Elasticitetsmodul 7 (9)

9 Djup under markyta [m] Friktionsvinkel [ ] S002 18S011 18S010 18S Figur 5 Friktionsvinkel 12 Värdering av undersökning Enstaka avvikande värden erhålls i borrhål beroende på maskinella avvikelser, yttrefaktorer samt den mänskliga faktorn. Avvikelsen bedöms dock vara inom det normala spannet. 8 (9)

10 13 Bilagor Bilaga 1 Laboratorieresultat 14 Ritningar G Planritning A1 Skala 1:1000 G Sektion A-A, B-B A1 Skala H/L 1:100/1:200 G Sektion C-C, D-D A1 Skala H/L 1:100/1:200 9 (9)

11 ds Jordprovsanalys Projekt Norra Bergen 49, Askersund Uppdragsnummer Uppdragsgivare SWECO Civil AB, Norrköping Provtagningsdatum Provtagningsredskap / Analysmetod Skr Gransk./Tabell Löp-nr Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning SS-EN ISO ) Jordartsförkortning (enl. IEG ) Vatten kvot w [%] Konflytgräns w L [%] Mtrl typ/ tjälf. klass 1) 18S Brun grusig sandig siltig MORÄN, grsasiti 3B/2 18S Brungrå något rostfläckig varvig LERA torrskorpekaraktär, vcl(dc) Brungrå något rostfläckig varvig LERA med siltiga finsandsskikt, vclsifsa Brungrå något rostfläckig varvig LERA med silt- och finsandskikt, vclsi fsa B/ B/ A/4 1) Klassning enl. AMA Anläggning 17 P:\2172\Uppdrag 2018\33160\[Skr xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 34044, STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

12 SWECO CIVIL AB Hospitalsgatan 3B Norrköping Org.nr

13 VIKTSONDERING Neddrivningsmotståndet registreras som belastning i kn utan eller med samtidig vridning Belastning i kn Antal halvvarv ryms ej inom angiven skala Sonden har drivits med slag SKRUVPROVTAGNING Aktuella jordarter anges med förkortningar till vänster om stapeln. SLAGSONDERING Sonderingsmotståndet anges i antal sekunder för 0,20 m sjunkning. 32/7 Anger att 32 sek. erfordrats för att driva sonden 7 cm. Vattenyta mätt i skruvprovtagningshål / provgrop SWECO CIVIL AB Hospitalsgatan 3B Norrköping Org.nr

14 VIKTSONDERING Neddrivningsmotståndet registreras som belastning i kn utan eller med samtidig vridning Belastning i kn Antal halvvarv ryms ej inom angiven skala Sonden har drivits med slag SKRUVPROVTAGNING Aktuella jordarter anges med förkortningar till vänster om stapeln. SLAGSONDERING Sonderingsmotståndet anges i antal sekunder för 0,20 m sjunkning. 32/7 Anger att 32 sek. erfordrats för att driva sonden 7 cm. Vattenyta mätt i skruvprovtagningshål / provgrop SWECO CIVIL AB Hospitalsgatan 3B Norrköping Org.nr
