1 MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) NORRKÖPINGS KOMMUN SANDTORP ETAPP 2 UPPDRAGSNUMMER GEOTEKNISK UNDERSÖKNING NORRKÖPING SWECO CIVIL AB NORRKÖPING HANDLÄGGARE VIKTOR KARLSSON GRANSKARE TOMAS REBLIN 1 (8) S w e co Luntgatan 28 BOX 3063 SE Norrköping, Sverige S we c o Ci vi l A B Org.nr Styrelsens säte: Stockholm V i k t or K arl ss on Telefon direkt +46 (0) viktor.karlsson@sweco.se

2 1 Objekt 3 2 Ändamål 3 3 Underlag för undersökningen 3 4 Styrande dokument 4 5 Befintliga förhållanden Topografi och ytbeskaffenhet Jordartskarta 4 6 Utsättning / Inmätning Koordinatlista 5 7 Geotekniska fältundersökningar Utförda undersökningar Undersökningsperiod Fältingenjörer Provhantering 7 8 Laboratorieundersökningar Utförda undersökningar 7 9 Hydrogeologiska undersökningar 7 10 Bilagor 8 11 Ritningar 8 2 (8) MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SANDTORP ETAPP 2

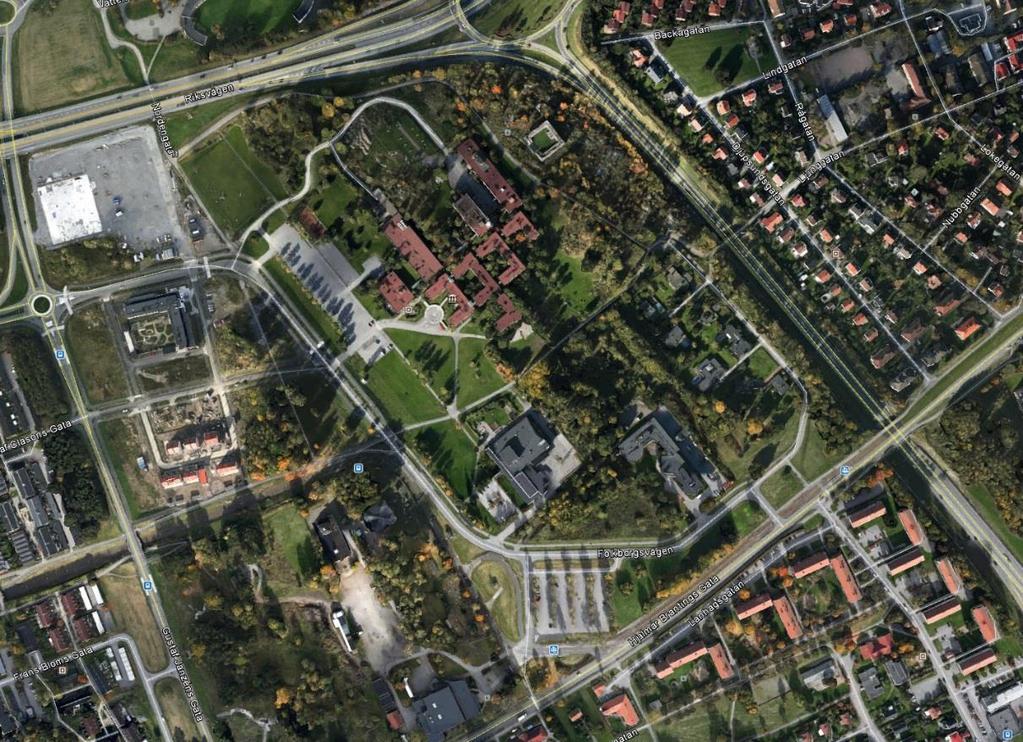

3 1 Objekt Sweco har på uppdrag av Norrköping kommun utfört en geoteknisk undersökning på området benämnt Sandtorp. Berört undersökningsområde är en del av två etapper där denna är etapp 2. Aktuellt område kan ses i figur 1 nedan. Föreliggande handling redovisar enbart utförda undersökningsresultat. N Figur 1 Flygfoto över aktuellt område hämtad från Google Earth Rödmarkerat område utgör ungefärligt undersökningsområde. 2 Ändamål Syftet med dessa undersökningar är att klarlägga de geotekniska förhållandena inom aktuellt område. Denna geotekniska undersökning ämnar ligga till grund för framtagande av generella grundläggningsrekommendationer med tillhörande markarbeten samt som underlag till senare projekteringssteg. 3 Underlag för undersökningen Underlag utgörs av: SGU jordartskarta hämtad Flygfoto hämtat från Google Earth MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SANDTORP ETAPP 2 3 (8)

4 Grundkarta i dwg-format från beställare mottagen Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Styrande dokument planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande SS-EN ISO Beteckningssystem Tabell 2. Styrande dokument provning SGF/BGS beteckningssystem 2001:2 inkl. komplettering Undersökningsmetod Standard eller annat styrande dokument Skruvprovtagning ISO/FDIS Tung slagsondering CPT-sondering Viktsondering Geoteknisk Fälthandbok Rapport 1:2003 SS-EN ISO SIS-CEN ISO TS Befintliga förhållanden 5.1 Topografi och ytbeskaffenhet Markytan inom området består i huvudsak av gräs- och asfaltsbelagda ytor samt gles vätlighet i form av träd. I den nordöstra delen samt i centrum av det aktuella området finns skogspartier. Marknivåerna varierar mellan ca med höjdområden framförallt i de nordöstra delarna av området och lågpunkter längs den västra delen. 5.2 Jordartskarta Jordartskartan visar en uppskattning av de jordlager som normalt kan förväntas vid ett karteringsdjup dvs ca 0,5 m under markytan. Bedömt lägesfel är i medeltal m. Enligt jordartskartan från SGU.se består den ytliga jorden av en blandning mellan postglacial lera(ljusgul med vita L) och glacial lera(gul) samt ytligt berg och sandig morän(röd/ljusblå) vid högre belägna områden. 4 (8) MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SANDTORP ETAPP 2

5 N Figur 2 Jordartskarta från SGU. 6 Utsättning / Inmätning Koordinatsystemet är kopplat mot Sweref i plan och RH 2000 i höjd. Inmätning av borrpunkter har utförts med GPS (nätverks-rtk). Samtliga inmätningar har utförts av Daniel Ohlsson (Sweco) i samband med de geotekniska fältundersökningarna. 6.1 Koordinatlista Metoder och borrpunkter för fältundersökningar i samband med detta uppdrag har fördelats enligt följande tabell: Tabell 3 Koordinat-/metodlista Borrhåls ID Metod X- koordinater Y- koordinater Z- koordinater MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SANDTORP ETAPP 2 5 (8)

6 16S01 Slb Skr , ,452 40,990 16S , ,463 40,494 16S , ,915 41,973 16S04 Skr , ,997 41,815 16S06 Slb Skr , ,072 39,749 16S , ,623 40,188 16S09 Slb Skr , ,485 40,333 16S10 Slb , ,777 41,488 16S , ,891 41,728 16S12 Skr , ,640 40,090 16S13 Slb , ,507 39,392 16S , ,971 41,915 16S , ,267 40,350 16S16 Slb Skr , ,892 39,409 16S , ,977 41,127 16S18 Skr , ,562 41,456 16S , ,135 38,665 16S , ,105 38,221 16S22 Slb , ,012 39,734 16S23 Slb , ,019 40,623 16S24 Slb Skr , ,452 38,083 16S25 Slb , ,977 39,628 16S26 Skr , ,776 39,502 16S , ,813 39,426 16S30 Skr , ,328 39,489 16S31 Slb , ,474 35,830 16S32 Skr , ,795 37,503 16S33 Skr , ,311 44,731 16S35 Slb Cpt Skr , ,601 35,612 16S , ,092 36,668 16S37 Slb , ,774 43,937 16S , ,883 42,116 16S , ,670 40,620 16S43 Slb , ,676 40,385 16S , ,851 39,617 16S06GW Gvr , ,072 39,749 16S26GW Gvr , ,776 39,502 16S35GW Gvr , ,601 35,612 6 (8) MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SANDTORP ETAPP 2

7 -viktsondering, Slb-slagsondering, Cpt-cone penetration test, Skr-skruvprovtagning, Gvr-grundvattenrör 7 Geotekniska fältundersökningar 7.1 Utförda undersökningar Geotekniska fältarbeten är utförda med geoteknisk borrbandvagn av typ Gm65GT. Utförda undersökningar redovisas på ritningar med ritningsnummer G G Utförd CPT-sondering har utvärderats i programmet Conrad och redovisas i bilaga Undersökningsperiod Geotekniska fältarbeten har utförts under oktober och november Fältingenjörer Geotekniska fältarbeten har utförts av Hans-Olof Back, Sweco Civil AB. 7.4 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen. Ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Utvalda prover har skickats till geotekniskt laboratorium. Prover har förvarats frostskyddat i dubbla plastpåsar. Prover har skickats till Sweco geolab i Stockholm. 8 Laboratorieundersökningar 8.1 Utförda undersökningar Följande analyser har utförts på upptagna jordprover: Rutinundersökning, störd provtagning 2 st Benämning, okulär 30 st Utförda analyser redovisas i Bilaga 1 Labresultat Geoteknik. Geotekniska laboratorieanalyser är utförda av Sweco Geolab som är kvalitets- och miljöcertifierade enligt ISO 9001 och ISO Proverna har efter mottagande förvarats i kylrum. Proverna sparas efter utförd undersökning i se månader. 9 Hydrogeologiska undersökningar Tre grundvattenrör installerades i samband med fältundersökningarna och har avläst en gång enligt tabell 4 nedan. MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SANDTORP ETAPP 2 7 (8)

8 Tabell 4 Grundvattenmätningar Borrpunktsid Avläsningsdatum Höjdnivå(+/- m) Djup under markyta(m) 16S06GW ,41 3,34 16S26GW ,27 3,23 16S35GW ,32 1,29 10 Bilagor Bilaga 1 Laboratorieresultat Bilaga 2 CPT-utvärdering 11 Ritningar G Planritning A1 Skala 1:1000 G Sektion A-A - B-B A1 Skala 1:100/1:500 G Sektion C-C E-E A1 Skala 1:100/1:500 G Sektion F-F H-H A1 Skala 1:100/1:500 8 (8) MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNIK (MUR GEO) SANDTORP ETAPP 2

9 ds Jordprovsanalys Projekt Sandtorp 2 Etapp 2 Miljö/Geo Uppdragsnummer Uppdragsgivare SWECO Environment AB, Linköping Provtagningsdatum Provtagningsredskap / Analysmetod Skr Gransk./Tabell Löp-nr Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning SS-EN ISO ) Jordartsförkortning (enl. IEG ) Densitet r [t/m 3 ] Vatten kvot w [%] Konflytgräns w L [%] Mtrl typ/ tjälf. klass 1) 16S Brun rostfläckig finsandig siltig torrskorpelera, fsasicldc 16S Brun rostfläckig finsandig silt, fsasi Brun grusig sandig siltmorän, grsasiti 16S Gråbrun rostfläckig finsandig silt, fsasi Gråbrun rostfläckig finsandig silt torrskorpekaraktär, fsasi(dc) Gråbrun finsandig silt, fsasi Brun finsandig silt, fsasi Brungrå finsandig silt, fsasi Grå sandig siltmorän, sasiti Grå grusig siltig sandmorän, grsisati 4A/3 16S Gråbrun rostfläckig siltig torrskorpelera, sicldc Brun siltig sand, sisa Brun siltig sand, sisa 4A/3 4A/3 16S Brun sandig siltig lermorän, sasiclti Brun något grusig sandig siltmorän, (gr)sasiti Brungrå sandig siltig lermorän, sasiclti Brungrå sandig siltmorän, sasiti Grå grusig sandig siltmorän, grsasiti 16S Grå något sulfidhaltig finsandig siltig torrskorpelera, (su)fsasicldc Brungrå rostfläckig varvig lerig med enstaka tunna finsandsskikt, vcl (fsa) Brun rostfläckig varvig lera, vcl Brungrå varvig lera med tunna siltskikt, vcl (si) 4B/3 4B/3 4B/3 16S Gråbrun rostfläckig finsandig siltig torrskorpelera, fsasicldc Brungrå finsandig silt med tunna lerskikt, fsasi (cl) Gråbrun finsandig silt, fsasi Brungrå sandig lerig siltmorän, saclsiti 1) Klassning enl. AMA Anläggning 13 P:\2172\Uppdrag 2016\31074\[Skr ls] SWECO GEOLAB, Gjörwellsgatan 22, Bo 34044, STOCKHOLM, Tel: , Fa: , geolab@sweco.se, Ingår i SWECO Civil AB 1(2)

10 Jordprovsanalys ds Projekt Sandtorp 2 Etapp 2 Miljö/Geo Uppdragsnummer Uppdragsgivare Gransk./Tabell SWECO Environment AB, Linköping Löp-nr Provtagningsdatum Provtagningsredskap / Analysmetod Datum/Sign Skr Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning SS-EN ISO ) Jordartsförkortning (enl. IEG ) Densitet r [t/m 3 ] Vatten kvot w [%] Konflytgräns w L [%] Mtrl typ/ tjälf. klass 1) 16S Gråbrun rostfläckig torrskorpelera, Cldc 4B/ Gråbrun rostfläckig lera med tunna siltskikt, Cl (si) (1.64) B/ Brungrå lera med tunna siltskikt, Cl (si) (1.69) B/ Brungrå något grusig sandig lerig siltmorän, (gr)saclsiti 1) Klassning enl. AMA Anläggning 13 P:\2172\Uppdrag 2016\31074\[Skr ls] SWECO GEOLAB, Gjörwellsgatan 22, Bo 34044, STOCKHOLM, Tel: , Fa: , geolab@sweco.se, Ingår i SWECO Civil AB 2(2)

11 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 2,00 m 2,00 m 4,37 m 1,30 m Referens Nivå vid referens Förborrat material Geometri my 35,61 m Let/F Normal Vätska i filter Olja/Fett Borrpunktens koord. Utrustning Envi Memcone Sond nr Projekt Projekt nr Plats Borrhål Datum Sandtorp Etapp Norrköping 16S Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, u (kpa) Friktionskvot R ft (%) Portrycksparameter B q ,0 0,5 1,0 0,0 Lutning (grader) ,5 1,0 1,5 2,0 Djup (m) 2,5 U o U U 3,0 U o U 3,5 U o U 4,0 U o U \\sestofs010\projekt\1171\ _sandtorp_2_etapp_2\000\10 Arbetsmtrl_dok\Geo\Conrad\16S35.CPW

12 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 35,61 m 1,30 m 2,00 m Förborrningsdjup Förborrat material Utrustning Geometri 2,00 m Let/F Envi Memcone Normal Utvärderare Datum för utvärdering Viktor Karlsson Projekt Projekt nr Plats Borrhål Datum Sandtorp Etapp Norrköping 16S ,0 Klassificering Odränerad skjuvhållfasthet Friktionsvinkel ( o fu (kpa) ) Relativ lagringstäthet I D (%) Modul (MPa) ,5 1,0 1,5 Let o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad Djup (m) 2,0 2,5 3,0 3,5 4,0 (gr)salesimn (()) + o + o \\sestofs010\projekt\1171\ _sandtorp_2_etapp_2\000\10 Arbetsmtrl_dok\Geo\Conrad\16S35.CPW

13 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my 35,61 m 1,30 m 2,00 m Förborrningsdjup Förborrat material Utrustning Geometri 2,00 m Let/F Envi Memcone Normal Utvärderare Datum för utvärdering Viktor Karlsson Projekt Projekt nr Plats Borrhål Datum Sandtorp Etapp Norrköping 16S ,0 Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet fu (kpa) ,5 1,0 1,5 Let 2,0 Djup (m) 2,5 3,0 3,5 4,0 (gr)salesimn (()) \\sestofs010\projekt\1171\ _sandtorp_2_etapp_2\000\10 Arbetsmtrl_dok\Geo\Conrad\16S35.CPW

14 C P T - sondering Projekt Sandtorp Etapp Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets Datum Areafaktor a Areafaktor b Skalfaktorer 2,00 m 2,00 m 4,37 m 1,30 m my 35,61 m ,710 6 Förborrat material Geometri Vätska i filter Operatör Utrustning Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck OmrådeFaktor Område Faktor Område Faktor 0,0 kpa 0,0 kpa 0 0 Plats Borrhål Datum Let/F Normal Olja/Fett Hans-Olof Back Envi Memcone Portryck registrerat vid sondering Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Norrköping 16S Portryck Friktion Spetstryck 2,20 2,20 0,30 0,30-0,04-0,04 (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering Djup (m) 1,30 Portryck (kpa) Djup (m) Djup (m) Från Till 1,00 0,10 1,00 1,00 2,00 2,00 3,00 3,00 4,00 4,00 5,00 Densitet (ton/m 3 ) 1,80 1,64 1,69 Flytgräns 0,65 0,54 Jordart Let (gr)salesimn Anmärkning \\sestofs010\projekt\1171\ _sandtorp_2_etapp_2\000\10 Arbetsmtrl_dok\Geo\Conrad\16S35.CPW

15 C P T - sondering Projekt Sandtorp Etapp Djup (m) Från Till 1,00 1,00 1,30 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 1,00 1,00 1,30 2,00 2,20 2,40 2,60 2,80 3,00 3,20 3,40 3,60 3,80 4,00 4,20 4,26 Klassificering Let Let (gr)salesimn (gr)salesimn t/m 3 1,80 1,64 1,64 1,64 1,64 1,64 1,69 1,69 1,69 1,69 1,69 1,60 2,00 w L fu kpa (-6136,7) (-6137,2) 0,65 47,4 0,65 45,8 0,65 44,5 0,65 31,1 0,65 23,2 0,54 20,9 0,54 19,9 0,54 18,8 0,54 17,5 0,54 56,0 ((50,2)) ((947,2)) Plats Borrhål Datum o (44,3) 8,8 17,7 20,3 29,1 36,9 40,1 43,4 46,6 49,8 53,1 56,4 59,7 63,0 66,3 69,6 71,7 Norrköping 16S vo ' vo ' c kpa kpa kpa 8,8 17,7 20,3 25,6 28,9 30,1 31,4 32,6 33,8 35,1 36,4 37,7 39,0 40,3 41,6 42,4 316,2 299,3 285,9 181,0 124,4 119,9 111,9 103,6 93,7 397, Sida 1 av 1 OCR I D E M OC M NC % MPa MPa MPa 1,00 1,00 10,93 9,93 9,12 5,56 3,68 3,42 3,07 2,75 2,40 9,86 3,5 49,4 4,0 69,0 3,2 47,6 \\sestofs010\projekt\1171\ _sandtorp_2_etapp_2\000\10 Arbetsmtrl_dok\Geo\Conrad\16S35.CPW
