1 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK BORLÄNGE KOMMUN UVBERGSVIKEN DELPLAN 2 UPPDRAGSNUMMER SWECO CIVIL AB GEOTEKNIK FALUN repo002.docx S w e co Södra Mariegatan 18E Falun Telefon Fax +46 (0) S we c o Ci vi l AB Org.nr Styrelsens säte: Stockholm

2 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Tidigare utförda undersökningar Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi & ytbeskaffenhet Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda fältförsök Utförda provtagningar Undersökningsperiod Fältingenjörer Provhantering Övrigt Geotekniska laboratorieundersökningar Utförda undersökningar Provförvaring Hydrogeologiska undersökningar Utförda undersökningar Korttidsobservationer Markradon Värdering av undersökning... 6 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2

3 BILAGOR Beteckning Bilaga 1 Bilaga 2 Jordartskarta SGU Laborationsresultat RITNINGAR Beteckning Typ, skala Datum G01-03 G04 G05-07 G08-13 Plan, 1:500 Profiler, 1:500/1:100 Sektion A-I, 1:100 Tvärsektioner, 1:100 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2

4 1 Objekt På uppdrag av Borlänge Kommun har Sweco Civil AB utfört en geoteknisk undersökning inför planerad exploatering av nytt bostadsområde i Uvbergsviken, Torsång i Borlänge Kommun. 2 Ändamål och skede Undersökningen har syftat till att översiktligt klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna inför framtida exploatering av området. 3 Underlag för undersökningen Följande underlag har använts: Beskrivning och omfattning av tjänsten för upphandlingen. Visma Direktupphandling, Underlag till grundundersökning, Uvbergsviken , Plan- och markkontoret Samhällsbyggnadssektorn, Borlänge Kommun, (Grundundersökning bild 2). Geologiska, bergtekniska och geohydrologiska kartor, erhållet via SGU Tidigare utförda undersökningar enligt kapitel 3.1 Platsbesök med fotodokumentation, Tidigare utförda undersökningar Undersökningar inom området har tidigare utförts av: Sweco Civil AB, Geoteknik Falun, Undersökningspunkter har i tillämpliga delar inarbetats på för detta uppdrag framtagna planritningar. 4 Styrande dokument Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO SGF/BGS beteckningssystem 2001:2 med kompletteringsblad 2013 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2 1 (6) SEDJOH p:\2414\ _uvbergsviken_delplan_2\000\10_arbetsmaterial\mur.docx

5 Tabell 2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument Slagsondering (Slb) SGF Metodblad samt SGF Rapport 3:99 Viktsondering (Vim) SIS-CEN ISO/TS :2005 och SGF Rapport 3:99 Tabell 3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med skruvborr (Skr) SS-EN ISO :2006 och SGF Rapport 3:99. Provtagningskategori B. Tabell 4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Beteckningsblad IEG (Bilaga C IEG Rapport 13:2010) Materialtyp AMA Anläggning 13. Tjälfarlighetsklass AMA Anläggning 13. Lab-undersökningar Uppgifter om standard eller andra styrande dokument ges på tabeller, diagram m.m. Tabell 5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rö) SS-EN-ISO :2006 Tabell 6. Miljötekniska undersökningar Undersökningsmetod Standard eller annat styrande dokument Markradon (Radongashalt i jordluft) BFR R85:1988 rev år Geoteknisk kategori De geotekniska förutsättningarna för objektet och tillhörande arbeten omfattas av geoteknisk kategori 2 (GK2). 6 Befintliga förhållanden 6.1 Topografi & ytbeskaffenhet Västra delen av området utgörs idag av bitvis öppen mark och sly. Området är kuperat med sten och block i markytan. Marknivåerna längs med den undersökta sträckan varierar mellan +129,6 och +133,8. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2 2 (6) SEDJOH p:\2414\ _uvbergsviken_delplan_2\000\10_arbetsmaterial\mur.docx

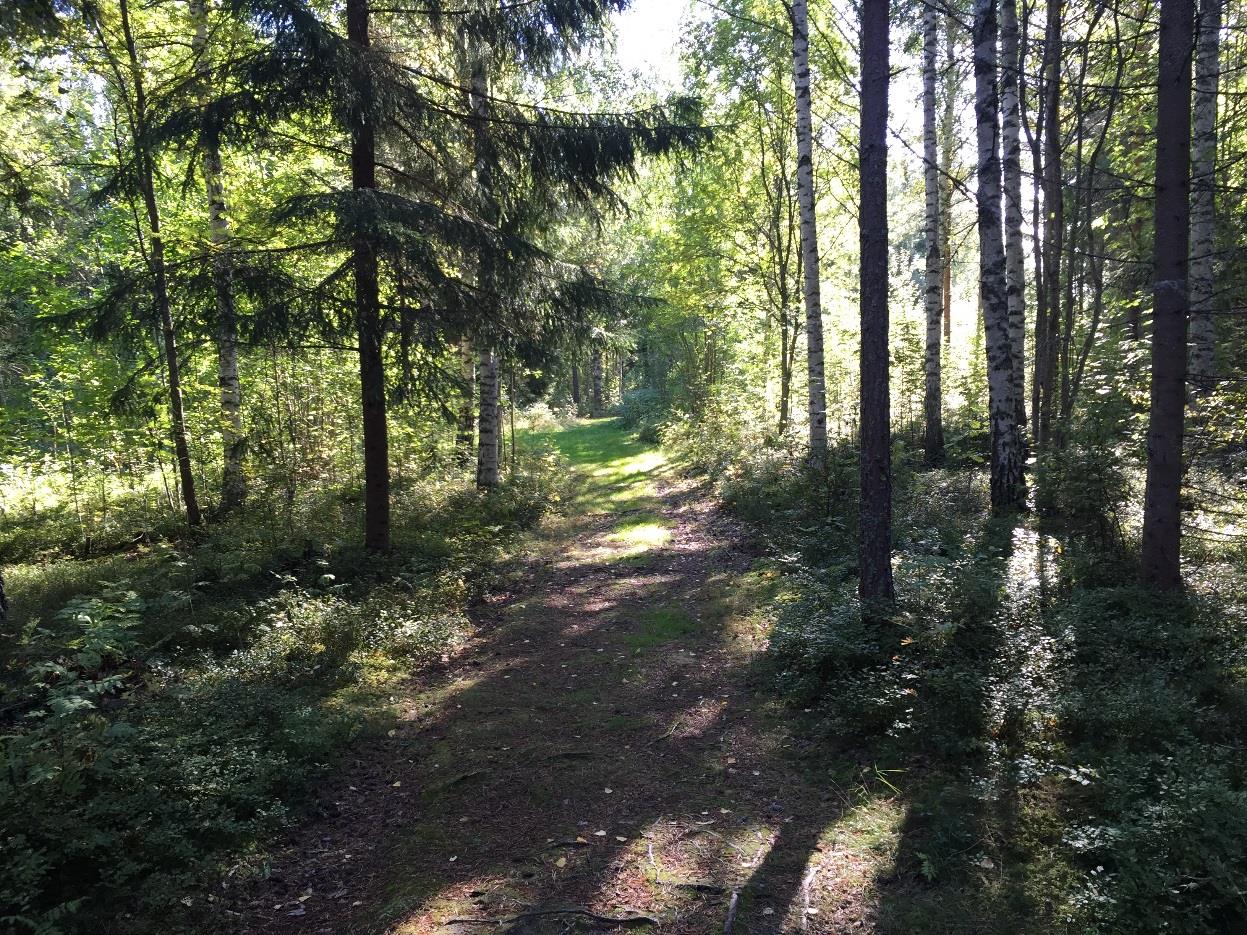

6 Östra delen av området utgörs idag av skog. Området är måttligt kuperat med låg andel block i markytan. Området angränsar till en större höjd. Marknivåerna längs med den undersökta sträckan varierar mellan +108,4 och +119, Befintliga konstruktioner Befintliga byggnader är tidigare utförda i delplan 1 och består av villabebyggelse. Husen i detta område är grundlagda med platta på mark. Inom området finns idag markförlagda ledningar och kablar. En ledningsgata korsar området från väst till öst. 7 Positionering Utsättning av undersökningspunkterna har utförts med RTK-GPS. Mätarbeten har utförts av mättekniker Rickard Forsberg, Borlänge Kommun. Utsättning av undersökningspunkterna har gjorts i mätningsklass B enligt SGF Geoteknisk Fälthandbok 1:2013. Koordinatsystem i plan: SWEREF Höjdsystem: RH Geotekniska fältundersökningar 8.1 Utförda fältförsök Aktuella fältförsök omfattar: Viktsondering (Vim) 36 punkter Slagsondering (Slb) 34 punkter Sonderingarna är utförda med geoteknisk borrbandvagn Geotech Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning (Skr) 28 punkter Provtagning är utförd med geoteknisk borrbandvagn Geotech Undersökningsperiod Sonderingar och provtagningar utförda under augusti-september Fältingenjörer Fältarbete har utförts under ledning av Oscar Kjellberg och Johan Sundlöv, fältingenjörer på Sweco Civil AB. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2 3 (6) SEDJOH p:\2414\ _uvbergsviken_delplan_2\000\10_arbetsmaterial\mur.docx

7 8.5 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen. Utvalda jordprover har tagits och paketerats i vattentäta plastpåsar vilka märkts med provpunktens namn, provtagningsdjup, projektnamn samt fältklassificering. Medtagna jordprover sparas i ett år för eventuell laboratorieanalys. 8.6 Övrigt Utförda undersökningar är benämnda 16xx, där 16 står för årtal och xxx är en löpande numrering. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. Undersökningspunkterna är inlagda i en databas (GeoSuite). Lägesdata (x, y, z) kan på begäran erhållas digitalt eller i tabell. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Jordprover har analyserats på Sweco Geolab, Stockholm. Handläggare redovisas med signaturer i tabeller och diagram. Följande analyser har utförts på störda jordprover: Jordartsbenämning och bedömning av tjälfarlighetsklass 18 st varav All information från laborationsundersökningen redovisas i Bilaga Provförvaring Proverna har efter mottagande förvarats i kylrum. Proverna sparas efter utförd undersökning i sex månader. 10 Hydrogeologiska undersökningar 10.1 Utförda undersökningar Montering av 5 öppna filterförsedda grundvattenrör (Rö) GW-rör Avläsningsdatum Marknivå GW-nivå Meter under markytan (mumy) SW1603GW ,9 +131,4 1, ,9 +131,4 1,5 SW1618GW ,4 Torr ,4 Torr 4 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2 SEDJOH p:\2414\ _uvbergsviken_delplan_2\000\10_arbetsmaterial\mur.docx

8 SW1625GW ,7 Torr ,7 Torr SW1634GW ,6 +109, ,6 +109,6 4 SW1650GW ,1 Torr ,1 Torr Korttidsobservationer Grundvattennivån avlästes samt Markradon Mätning av markradon har utförts momentant med instrument Markus 10 i sju punkter av Marcus Sjöberg, Sweco Civil AB under vecka Resultat från mätningen redovisas i tabell nedan: Mätpunkt Radonhalt (kbq/m 3 ) Anmärkning Tät jord Tät jord Riktvärden vid klassning av mark: (Källa: BFR R85:1988, reviderad upplaga 1990) <10 kbq/m3 Lågradonmark kbq/m3 Normalradonmark >50 kbq/m3 Högradonmark 5 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2 SEDJOH p:\2414\ _uvbergsviken_delplan_2\000\10_arbetsmaterial\mur.docx

9 Riktvärden vid klassning av mark bestående av silt och lera enligt nedan: <20 kbq/m 3 Lågradonmark kbq/m 3 Normalradonmark >60 kbq/m 3 Högradonmark 12 Värdering av undersökning Viktsondering, slagsondering och skruvprovtagning har använts för att bestämma jordlagerföljd samt materialtyp och tjälfarlighetsklass. Grundvattenmätning bör utföras under längre tid för att visa årstidsvariation. Grundvattennivåerna ska förväntas variera med årstid och nederbördsförhållandena. Sweco Civil Geoteknik Falun/Borlänge Johan Danielsen Handläggare Thomas Reblin Granskning 6 (6) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK UVBERGSVIKEN DELPLAN 2 SEDJOH p:\2414\ _uvbergsviken_delplan_2\000\10_arbetsmaterial\mur.docx

10 ds Jordprovsanalys Projekt Uvbergsviken delplan 2 Uppdragsnummer Uppdragsgivare SWECO Civil AB, Falun Provtagningsdatum Provtagningsredskap / Analysmetod Skr Gransk./Tabell Löp-nr Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning SS-EN ISO ) Jordartsförkortning (enl. IEG ) Mtrl typ/ tjälf. klass 1) Anm Brunt sandigt siltigt grus med växtdelar, sasigr pr 3B/ Gråbrun sandig siltmorän, sasiti Gråbrun rostfläckig siltig torrskorpelera med växtdelar, sicldc pr Gråbrun rostfläckig lera med siltskikt torrskorpekaraktär, Cl(dc) si Gråbrun rostfläckig lerig silt, clsi Gråbrun rostfläckig siltig lera, sicl Gråbrun rostfläckig siltig torrskorpelera, sicldc Gråbrun rostfläckig silt med lerskikt, Si cl Gråbrun rostfläckig lerig torrskorpesilt med lerskikt, clsidc cl Gråbrun rostfläckig lerig silt, clsi Gråbrun rostfläckig silt med många tunna lerskikt, Si (cl) Gråbrun rostfläckig siltig torrskorpelera, sicldc Gråbrun rostfläckig siltig torrskorpelera, sicldc Gråbrun rostfläckig silt med tunna lerskikt, Si (cl) Gråbrun rostfläckig siltig torrskorpelera, sicldc Gråbrun siltig torrskorpelera, sicldc Brun mullhaltig något sandig siltig lera med växtdelar, hu(sa)sicl pr 5B/ Gråbrun rostfläckig lerig silt med tunna lerskikt, clsi (cl) 1) Klassning enl. AMA Anläggning 13 P:\2172\Uppdrag 2016\30742\[Skr xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 34044, STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(1)

11 TECKENFÖRKLARING PLAN Föreslagna områden för detaljplan SONDERING Enkel sondering utan redovisning av sonderingsmotstånd, tex sticksondering. Dynamisk sondering, tex slagsondering. Statisk sondering, tex trycksondering. CPT-sondering. PROVTAGNING Störd provtagning av jord. Ostörd provtagning av jord. Provgrop. IN SITUFÖRSÖK Vingförsök (Vb). TILLÄGG FÖR DJUPBESTÄMNING Sondering avslutad utan att stopp erhållits. Sondering till förmodad fast botten. Sondering minst 3 m i förmodat berg. Sondering mindre än 3 m i förmodat berg. Sondering till förmodat berg. HYDROGEOLOGISKA UNDERSÖKNINGAR Grundvattenrör. Vattennivå bestämd i tex provtagningshål. ÖVERSIKT
