BILAGA 1 LABORATORIEUNDERSÖKNINGAR. Bilagan tillhör Markteknisk undersökningsrapport (MUR), daterad

Transkript

1 ÖN 2:52 KRISTINAGATAN

2 ÖN 2:52 KRISTINAGATAN

3 ÖN 2:52 KRISTINAGATAN

4 BILAGA 1 LABORATORIEUNDERSÖKNINGAR Bilagan tillhör Markteknisk undersökningsrapport (MUR), daterad

5 Sida 1:1 Uppdragsnamn Kristinagatan Borrhålsnummer Djup under my/provtagningsnivå Jordart enligt SGF:s beteckningsblad PROVTABELL Uppdragsnummer: AMA Anläggning Provtagningssätt Materialtyp Tjälfarlighetsklass Vattenkvot Konflyt-gräns Anm. 17T03 0,7-1,4 Skr finsandig SILT, fsasi 5A 4 Okulär 1,4-2,8 " brun sadig SILT, sasi 5A 4 22% 31% Rutin 2,8-3,5 " något siltig sandig 2 1 Okulär GRUSMORÄN, (si)sagrti 17T04 0,0-0,8 Skr sandig SILT, sasi 5A 4 Okulär 0,8-1,0 " finsandig SILT, fsasi 5A 4 Okulär 1,0-2,3 " brun sandig SILT, sasi 5A 4 30% 29% Rutin 2,3-4,1 " gröngrå något finsandig gyttjig 5A 4 63% 64% Rutin SILT, (fsa)gysi 4,1-5,3 " grå något sulfidjordshaltig siltig 5A 4 50% 52% Rutin LERA, (su)sicl 5,3-6,0 " grusig sandig SILTMORÄN 5A 4 Okulär Lab. undersökare Medhat Al-nasrawi Undersökningsdatum

6 BILAGA 2 UTVÄRDERING AV CPT Bilagan tillhör Markteknisk undersökningsrapport (MUR), daterad

7 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 1.36 m Referens Nivå vid referens Förborrat material Geometri my m Normal Vätska i filter Borrpunktens koord. Utrustning Sond nr 3386 Projekt Projekt nr Plats : y: Geotech Borrhål Ön 2:52, Kristinagatan Härnösand SW Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) DU U o DU U o DU U o 0.9 DU 1.0 U o 1.1 DU U o Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1701.cpw

8 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m Förborrningsdjup Förborrat material Utrustning Geometri Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW F Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) P 0.2 Med o o o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad Sa + o 0.8 L o o 1.2 Med + o P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1701.cpw

9 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m Förborrningsdjup Förborrat material Utrustning Geometri Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW F Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet t fu (kpa) P 0.2 Med Sa 0.8 L Med P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1701.cpw

10 C P T - sondering Projekt Ön 2:52, Kristinagatan Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3386 Areafaktor a Areafaktor b Skalfaktorer 1.36 m my m Plats Borrhål Förborrat material Geometri Normal Vätska i filter Operatör Rolf Backberg Utrustning Geotech Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Härnösand SW Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering 0.00 Portryck (kpa) 0.00 Från Till Densitet (ton/m 3 ) Flytgräns Jordart F P Med Anmärkning P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1701.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

11 C P T - sondering Projekt Ön 2:52, Kristinagatan Plats Borrhål Härnösand SW Sida 1 av 1 Från Till Klassificering F P Med Sa Med Sa L Sa L Sa L Sa L Sa Med r t/m w L t fu kpa f o s vo s' vo s' c kpa kpa kpa OCR I D E M OC M NC % MPa MPa MPa Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1701.cpw

12 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Ön 2:52, Kristinagatan Sweco Civil AB Rolf Backberg 1.36 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal Plats Borrhål Härnösand SW : y: Geotech 3386 Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q 0.1 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1701.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

13 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå 1.52 m Referens Nivå vid referens Förborrat material Geometri my m Normal Vätska i filter Borrpunktens koord. Utrustning Sond nr 3386 Projekt Projekt nr Plats : y: Geotech Borrhål Ön 2:52, Kristinagatan Härnösand SW Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) DU 0.3 U o DU 0.6 U o U o DU 1.0 DU U o DU Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1702.cpw

14 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m Förborrningsdjup Förborrat material Utrustning Geometri Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) vmu L + o o 0.6 v L o + Svensk empiri Lunne, överkonsoliderad Lunne, normalkonsoliderad o 0.8 Sa o L + o o P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1702.cpw

15 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m Förborrningsdjup Förborrat material Utrustning Geometri Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet t fu (kpa) vmu L v L Sa L P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1702.cpw

16 C P T - sondering Projekt Ön 2:52, Kristinagatan Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3386 Areafaktor a Areafaktor b Skalfaktorer 1.52 m my m Plats Borrhål Förborrat material Geometri Normal Vätska i filter Operatör Rolf Backberg Utrustning Geotech Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Härnösand SW Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering 0.00 Portryck (kpa) 0.00 Från Till Densitet (ton/m 3 ) 1.80 Flytgräns Jordart vmu F Anmärkning P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1702.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

17 C P T - sondering Projekt Ön 2:52, Kristinagatan Plats Borrhål Härnösand SW Sida 1 av 1 Från Till Klassificering vmu vmu Sa L Sa v L Sa v L Sa L Sa L Sa L r t/m w L t fu kpa f o s vo s' vo s' c kpa kpa kpa OCR I D E M OC M NC % MPa MPa MPa Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1702.cpw

18 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Ön 2:52, Kristinagatan Sweco Civil AB Rolf Backberg 1.52 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Normal Plats Borrhål Härnösand SW : y: Geotech 3386 Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q 0.1 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1702.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

19 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå m m 2.85 m Referens Nivå vid referens Förborrat material Geometri my m Fyll Normal Vätska i filter Borrpunktens koord. Utrustning Sond nr 3386 Projekt Projekt nr Plats : y: Geotech Borrhål Ön 2:52, Kristinagatan Härnösand SW Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) DU U o U o U o DU DU DU U o DU 2.8 U o Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1703.cpw

20 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m m Förborrningsdjup Förborrat material Utrustning Geometri m Fyll Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) F Sa L o + Svensk empiri + Lunne, överkonsoliderad Lunne, normalkonsoliderad o () + o Si v L () + o 1.8 L 2.0 Cl NCSi 2.2 vl 2.4 L 2.6 Sa v L + o P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1703.cpw

21 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m m Förborrningsdjup Förborrat material Utrustning Geometri m Fyll Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet t fu (kpa) F Sa L 1.2 () Si v L () 1.8 L 2.0 Cl NCSi 2.2 vl 2.4 L 2.6 Sa v L P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1703.cpw

22 C P T - sondering Projekt Ön 2:52, Kristinagatan Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3386 Areafaktor a Areafaktor b Skalfaktorer m m 2.85 m my m Plats Borrhål Förborrat material Fyll Geometri Normal Vätska i filter Operatör Rolf Backberg Utrustning Geotech Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Härnösand SW Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering 0.00 Portryck (kpa) 0.00 Från Till 0.00 Densitet (ton/m 3 ) Flytgräns Jordart 1.80 F Anmärkning P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1703.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

23 C P T - sondering Projekt Ön 2:52, Kristinagatan Plats Borrhål Härnösand SW Sida 1 av 1 Från Till Klassificering F Sa L Si v L Si v L Cl L Cl L Cl L Cl vl Cl L Sa v L NCSi NCSi NCSi NCSi NCSi r t/m w L t fu kpa ((65.0)) ((43.3)) (21.7) (27.1) (20.4) (19.6) (21.0) f o s vo s' vo s' c kpa kpa kpa OCR I D E M OC M NC % MPa MPa MPa Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1703.cpw

24 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Ön 2:52, Kristinagatan Sweco Civil AB Rolf Backberg m m 2.85 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Fyll Normal Plats Borrhål Härnösand SW : y: Geotech 3386 Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q 0.2 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1703.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

25 CPT-sondering utförd enligt EN ISO Förborrningsdjup Start djup Stopp djup Grundvattennivå m m 5.32 m Referens Nivå vid referens Förborrat material Geometri my m Fyll Normal Vätska i filter Borrpunktens koord. Utrustning Sond nr 3386 Projekt Projekt nr Plats : y: Geotech Borrhål Ön 2:52, Kristinagatan Härnösand SW Spetstryck q t (MPa) Friktion f t (kpa) Portryck u, u o, Du (kpa) Friktionskvot R ft (%) Portrycksparameter B q Lutning (grader) DU 2.0 U o 2.5 DU 3.0 U o DU 3.5 U o 4.0 DU 4.5 U o DU 5.0 DU Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1704.cpw

26 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m m Förborrningsdjup Förborrat material Utrustning Geometri m Fyll Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW Klassificering Odränerad skjuvhållfasthet t fu (kpa) Friktionsvinkel ( o ) Relativ lagringstäthet I D (%) Modul (MPa) F 1.0 () + o v L () + o 1.5 () + o 2.0 Si L v L () () () () + + Svensk empiri + o o Lunne, överkonsoliderad + Lunne, normalkonsoliderad + o o o L vl NC Cl L vl NCSi 4.5 L NC 5.0 vl NCSi NC P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1704.cpw

27 CPT-sondering utvärderad enligt SGI Information 15 rev.2007 Referens Nivå vid referens Grundvattenyta Startdjup my m m Förborrningsdjup Förborrat material Utrustning Geometri m Fyll Geotech Normal Utvärderare för utvärdering F. Granström Projekt Projekt nr Plats Borrhål Ön 2:52, Kristinagatan Härnösand SW Klassificering Effektivtryck (kpa) Odränerad skjuvhållfasthet t fu (kpa) F 1.0 () v L () 1.5 () Si L () 2.0 v L () () () L vl NC Cl L vl NCSi 4.5 L NC 5.0 vl NCSi NC P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1704.cpw

28 C P T - sondering Projekt Ön 2:52, Kristinagatan Förborrningsdjup Startdjup Stoppdjup Grundvattenyta Referens Nivå vid referens Kalibreringsdata Spets 3386 Areafaktor a Areafaktor b Skalfaktorer m m 5.32 m my m Plats Borrhål Förborrat material Fyll Geometri Normal Vätska i filter Operatör Rolf Backberg Utrustning Geotech Portryck registrerat vid sondering Inre friktion O c Inre friktion O f Cross talk c 1 Cross talk c 2 Portryck Friktion Spetstryck Område Faktor Område Faktor Område Faktor 0.0 kpa 0.0 kpa Nollvärden, kpa Före Efter Diff Korrigering Portryck Friktion Spetstryck Härnösand SW Portryck Friktion Spetstryck (ingen) (ingen) (ingen) Bedömd sonderingsklass Använd skalfaktorer vid beräkning Portrycksobservationer Skiktgränser Klassificering 0.00 Portryck (kpa) 0.00 Från Till 0.00 Densitet (ton/m 3 ) Flytgräns Jordart 1.70 F Anmärkning P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1704.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

29 C P T - sondering Projekt Ön 2:52, Kristinagatan Från Till Klassificering F Si v L Si v L Si v L Si L Si L Si v L Si v L Cl L Cl L Cl L Cl L Cl vl Cl L Cl L Cl vl Cl vl Cl L Cl L Cl L Cl vl Cl vl NC NC NC NC NC NC NC NC NCSi NC NC NC NCSi NC r t/m w L t fu kpa ((52.2)) ((50.9)) ((41.5)) ((83.1)) ((86.2)) ((54.6)) ((50.7)) (29.7) (26.3) (26.4) (23.4) (19.5) (20.6) (20.6) (20.0) (19.2) (21.0) (20.8) (20.7) (19.5) (14.9) Plats Borrhål Härnösand SW Sida 1 av 1 f s vo s' vo s' c OCR I D E M OC M NC o kpa kpa kpa % MPa MPa MPa Sweco Civil AB Bangårdsgatan 2, Östersund P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1704.cpw

30 CPT-sondering utförd enligt EN ISO Projekt Projektnummer Borrföretag Borrningsledare Förborrningsdjup Start djup Stopp djup Grundvattennivå Referens Nivå vid referens Ön 2:52, Kristinagatan Sweco Civil AB Rolf Backberg m m 5.32 m my m Förborrat material Geometri Vätska i filter Borrpunktens koord. Utrustning Sond Nr Fyll Normal Plats Borrhål Härnösand SW : y: Geotech 3386 Portryck registrerat vid sondering u,kpa Lutning (grader) f,kpa Uppmätt portryck, u, kpa Totalt spetstryck, q 0.5 t MPa Registrerat spetstryck, q c MPa Registrerad mantelfriktion, f s, kpa q,mpa P:\2434\ _GU_Kristinagatan\000\10_Arbetsmaterial\G\G.05_Conrad\SW17\SW1704.cpw Sweco Civil AB Bangårdsgatan 2, Östersund

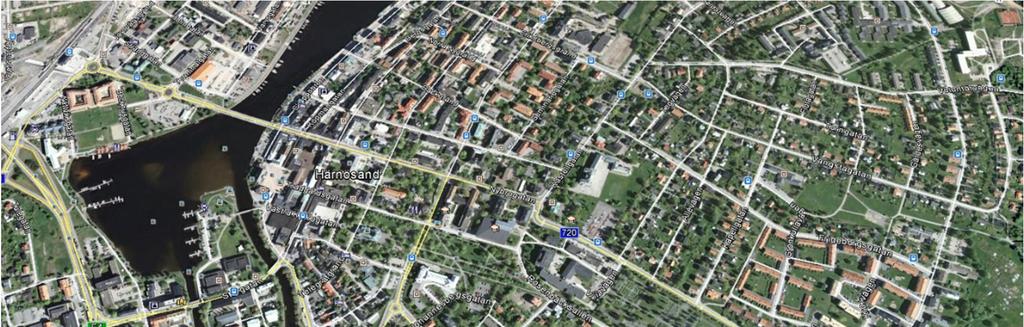

31 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) BESTÄLLARE: HÄRNÖSANDSHUS GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND UPPDRAGSNUMMER: RAPPORT UNDERLAG TILL DETALJPLAN SWECO CIVIL AB ÖSTERSUND GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON HANDLÄGGARE: FILIP GRANSTRÖM GRANSKARE: CARL HELLBLOM repo002.doc Sweco Bangårdsgatan 2 Telefon Fa +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Filip Granström Handläggare Geoteknik Östersund Telefon direkt filip.granstrom@sweco.se CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

32 Ändringsförteckning VER. DATUM ÄNDRINGEN AVSER GRANSKAD GODKÄND MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

33 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Tidigare utförda undersökningar Styrande dokument Geoteknisk kategori Befintliga förhållanden Topografi & ytbeskaffenhet Vattenavrinning och dränering Befintliga konstruktioner Positionering Geotekniska fältundersökningar Utförda fältförsök Utförda provtagningar Undersökningsperiod Fältingenjörer Provhantering Övrigt Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Hydrogeologiska undersökningar Utförda undersökningar Korttidsobservationer Långtidsobservationer Undersökningsperiod Miljötekniska undersökningar... 5 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

34 12 Härledda värden Hållfasthetsegenskaper Deformationsegenskaper Värdering av undersökning Generellt Härledda värdens spridning och relevans... 9 BILAGOR Beteckning Rev. datum Sidor Bilaga 1 Laboratorieundersökningar Bilaga 2 Utvärdering av CPT SW RITNINGAR Beteckning Typ Skala Format Rev. datum 01G0201 Plan 1:500 A G0901 Sektion 1:100, 1:200 01G1101 Fria borrhål A :100 A MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

35 1 Objekt På uppdrag av AB Härnösandshus har Sweco Civil AB utfört en översiktlig geoteknisk undersökning för nya flerbostadshus på fastigheten Ön 2:52, Kristinagatan i Härnösand. Föreliggande handling redovisar enbart utförda undersökningsresultat och är att betrakta som ett underlag till detaljplan. 2 Ändamål och skede Syftet med undersökningarna har varit att bedöma in-situ jordartsförutsättningarna för att i ett detaljplaneskede avgöra markens lämplighet för byggnation enligt detaljplanens ändamål (bostad) när det gäller geotekniska förutsättningar. 3 Underlag för undersökningen Följande underlag har använts för undersökningen: Digital grundkarta Grundkarta Ön 2 52 lekpark vid kristinagatan, tillhandahållen av beställare Ledningsunderlag har erhållits från ledningsägare i området Geologiska, bergtekniska och geohydrologiska kartor, erhållna via SGU Flygfotografier från Google 3.1 Tidigare utförda undersökningar Inga tidigare undersökningar känns till inom området. 4 Styrande dokument Föreliggande rapport ansluter till SS-EN och SS-EN , med tillhörande nationell bilaga BFS 2013:10 EKS 10 [alternativt] TRVFS 2011:12. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering SS-EN Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , SS-EN och SS-EN SGF/BGS beteckningssystem Version 2001:2 med kompletterande beteckningsblad 2016 Tabell 2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument Spetstrycksondering (CPT) SS-EN ISO :2012 med tillägg SS-EN ISO :2012/AC:2013 MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 1 (9) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

36 Tabell 3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med skruvborr (Skr) SS-EN ISO :2006 och SGF Rapport 3:99. Provtagningskategori B, kvalitetsklass 4 Tabell 4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Materialtyp och tjälfarlighetsklass Lab-undersökningar Beteckningsblad IEG (Bilaga C IEG Rapport 13:2010) AMA Anläggning 13 Uppgifter om standard eller andra styrande dokument ges på tabeller, diagram m.m. Tabell 5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rf/Rö) SS-EN-ISO :2006 Tabell 6. Miljötekniska undersökningar Undersökningsmetod Standard eller annat styrande dokument Jordprovtagning, miljö SGF Rapport 2:2013 Markradon (Radongashalt i jordluft) 5 Geoteknisk kategori BFR R85:1988 rev år 1990 Undersökningar har utförts i omfattning och typ med förutsättning att de geotekniska förutsättningarna för objektet och tillhörande arbeten omfattas av geoteknisk kategori 2 (GK2). 6 Befintliga förhållanden 6.1 Topografi & ytbeskaffenhet Aktuellt område utgörs idag av öppen gräsyta med närliggande mindre asfalterade vägar och flervåningshus. Marknivåerna i det undersökta området varierar mellan ca +11 m och +14 m. Området faller från norr mot söder. 6.2 Vattenavrinning och dränering Lägen och kapaciteter på eventuella dräneringar och pumpbrunnar i undersökningsområdet har ej undersökts. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 2 (9) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

37 6.3 Befintliga konstruktioner Inom området finns ledningar från Härnösand Energi & Miljö AB och Skanova, vilka har blivit utsatta av Geomatikk. Va-verket har enligt uppgift inga ledningar i undersökningsområdet. 7 Positionering Utsättning och inmätning av undersökningspunkterna har utförts med GPS av typ nätverks-rtk. Mätarbeten har utförts av Franz Åberg, Sweco Civil AB. Utsättning och inmätning av undersökningspunkterna har utförts enligt SGF Geoteknisk Fälthandbok 1:2013. Koordinatsystem i plan: SWEREF Höjdsystem: RH2000 Koordinater (, y, z) kan på begäran erhållas digitalt eller i tabell. 8 Geotekniska fältundersökningar 8.1 Utförda fältförsök Aktuella fältförsök omfattar: Spetstrycksondering (CPT) 4 punkter Sonderingarna är utförda med geoteknisk borrbandvagn Geotech Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning (Skr) 4 punkter Provtagning är utförd med geoteknisk borrbandvagn Geotech Undersökningsperiod Sonderingar och provtagningar är utförda i mars år Fältingenjörer Fältarbeten har utförts av Rolf Backberg, Sweco Civil AB och Sebastian Nordin, Ramudden. 8.5 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen enligt SS-EN- ISO Ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Utvalda prover har skickats till geotekniskt laboratorium för säkrare klassificering. Resultat från lab presenteras i Bilaga 1. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 3 (9) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

38 8.6 Övrigt Utförda undersökningar är benämnda 17SW, där 17 står för årtal, SW för Sweco och är en löpande numrering. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. Undersökningspunkterna är inlagda i en databas (GeoSuite). 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Följande analyser har utförts på störda jordprover: Jordartsbenämning inklusive materialtyp och tjälfarlighetsklass 5 st Rutinundersökning 4 st Laboratorieundersökningens omfattning är så begränsad att ingen separat Försöksrapport/Lab har upprättats. All information redovisas i Bilaga Undersökningsperiod Proverna analyserades Laboratorieingenjörer Laboratoriearbetet har utförts av Tyréns under ledning av Medhat Al-nasrawi, lab.tekniker. 10 Hydrogeologiska undersökningar 10.1 Utförda undersökningar Grundvattenrör i PVC med 0,7 m filterspets har installerats i punkt SW1701GW och SW1704GW Korttidsobservationer Grundvattenrören har avläst vid installation och Vid installationstillfället ( ) bedömdes att vattenytan i rören ej stabiliserats och redovisas därför inte på ritningar eller i diagram Långtidsobservationer Några långtidsobservationer har ej utförts inom ramen för detta uppdrag Undersökningsperiod Grundvattenrören monterades i samband med de geotekniska undersökningarna. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 4 (9) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

39 11 Miljötekniska undersökningar Mätning av markradon har utförts i punkt SW1701 och SW1703 med hjälp av instrumentet MARKUS 10. Radonmätningen utfördes i samband med de geotekniska undersökningarna. 12 Härledda värden Utvärderad friktionsvinkel, skjuvhållfasthet och E-modul från utförd CPT-sondering kan ses i figur 1 3 nedan. Värdena är karakteristiska och är ej reducerade med avseende på sulfidhalt. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 5 (9) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

40 12.1 Hållfasthetsegenskaper Utvärdering av friktionsvinkel 0 Karakteristisk friktionsvinkel [ ] ,5 Djup under markytan [m] 1 1,5 2 SW1701 SW1702 SW1703 2,5 3 Figur 1. Diagram som visar friktionsvinkel, baserat på CPT-sondering. 6 (9) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

41 Utvärdering av odränerad skjuvhållfasthet 0 Karakteristisk odränerad skjuvhållfasthet [kpa] Djup under markytan [m] SW1703 SW Figur 2. Diagram som visar odränerad skjuvhållfasthet, baserat på CPT-sondering. 7 (9) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

42 12.2 Deformationsegenskaper Utvärdering av E-modul 0 Karakteristisk E-modul [MPa] ,5 Djup under markytan [m] 1 1,5 SW1701 SW1702 SW1703 SW ,5 Figur 3. Diagram som visar E-modul, baserat på CPT-sondering. 8 (9) MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

43 13 Värdering av undersökning 13.1 Generellt Skruvprovtagning har använts för att bestämma jordlagerföljd samt materialtyp och tjälfarlighetsklass. Grundvattennivåer ska förväntas variera med årstid och nederbördsförhållanden. Den miljötekniska undersökning som har utförts är översiktlig. Detta innebär att det kan finnas förorenade områden som inte upptäcktes vid denna undersökning. Inga avgränsningar av föroreningar i plan eller djupled har utförts. Undersökningen har utförts enligt rådande normer utan avsteg Härledda värdens spridning och relevans Utvärdering av karakteristisk friktionsvinkel i figur 1 bedöms visa på för höga värden mellan 0 1,2 m djup under markytan, friktionsvinkeln bedöms inte vara högre än 45. MARKTEKNISK UNDERSÖKNINGSRAPPORT/GEOTEKNIK (MUR) UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 9 (9) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.02_mur\mur kristinagatan.doc

44 PROJEKTERINGS PM/GEOTEKNIK HÄRNÖSANDSHUS GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND UPPDRAGSNUMMER: RAPPORT UNDERLAG TILL DETALJPLAN SWECO CIVIL AB ÖSTERSUND GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON HANDLÄGGARE: FILIP GRANSTRÖM GRANSKARE: CARL HELLBLOM repo002.doc Sweco Bangårdsgatan 2 Telefon Fa +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Filip Granström Handläggare Geoteknik Östersund Telefon direkt filip.granstrom@sweco.se

45 Ändringsförteckning VER. DATUM ÄNDRINGEN AVSER GRANSKAD GODKÄND PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc

46 Innehållsförteckning 1 UPPDRAG OCH ÄNDAMÅL UNDERLAG FÖR PROJEKTERINGEN STYRANDE DOKUMENT OBJEKTBESKRIVNING GEOTEKNISKA FÖRHÅLLANDEN Utförda geotekniska undersökningar Topografiska förhållanden Jordlagerföljd Hydrogeologiska förhållanden Materialtyp och tjälfarlighetsklass Markradon BERÄKNINGAR REKOMMENDATIONER Sättningar Grundläggning Geokonstruktion Schakt AVSLUTNING... 6 PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc

47 1 Uppdrag och ändamål Sweco Civil AB har på uppdrag av AB Härnösandshus utfört geotekniska undersökningar för nya flerbostadshus på fastigheten Ön 2:52, Kristinagatan i Härnösand. Syftet med undersökningarna har varit att bedöma in-situ jordartsförutsättningarna för att i ett detaljplaneskede avgöra markens lämplighet för byggnation enligt detaljplanens ändamål (bostad) när det gäller geotekniska förutsättningar. Föreliggande PM är ett underlag till detaljplanen och behandlar endast rekommendationer och synpunkter för detaljplaneskedet. De geotekniska fält- och laboratorieundersökningarna som utförts finns redovisade i Markteknisk undersökningsrapport/geoteknik (MUR) med tillhörande ritningar 01G0201, 01G0901 och 01G1101, upprättade av Sweco Civil AB. 2 Underlag för projekteringen Utöver ovan nämnda Markteknisk undersökningsrapport har följande underlag nyttjats: SGU:s jordartskarta, jorddjupskarta samt berggrundskarta Flygfotografier från Google Digital grundkarta Grundkarta Ön 2 52 lekpark vid kristinagatan, tillhandahållen av beställare 3 Styrande dokument Detta dokument ansluter till: SS-EN med nationella bilagor enligt nedan: o IEG Rapport 2:2008, Tillämpningsdokument -Grunder o IEG Rapport 4:2008, Tillämpningsdokument Dokumenthantering BFS 2015:6 EKS 10 AMA Anläggning 13 SGF Rapport 1 SGI Rapport 1 SGI Information 1, 3, 15 och 16 Geodetiska system: Koordinatsystem: SWEREF Höjdsystem: RH2000 PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 1 (6) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc

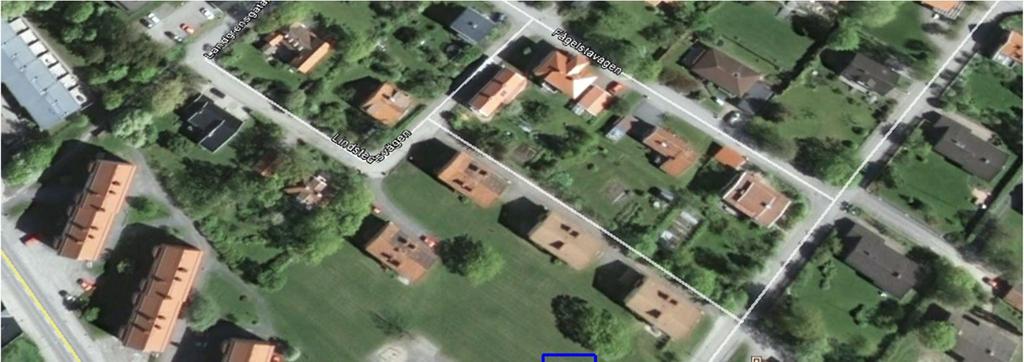

48 4 Objektbeskrivning Undersökningsområdet ligger längs Kristinagatan i Härnösand och kan ses i figur 4.1. Figur 4.1. Kartbild över aktuellt område, inramat i blått. Inom området planeras ett flerbostadshus med 5 våningar, den tänkta grundläggningen ska utföras med platta på mark. 5 Geotekniska förhållanden 5.1 Utförda geotekniska undersökningar Utförda undersökningar redovisas i Markteknisk undersökningsrapport/geoteknik (MUR), GU Ön 2:52, Kristinagatan, Härnösand daterad , Sweco Civil AB. 5.2 Topografiska förhållanden Inom det undersökta området lutar befintlig marknivå från norr mot söder. Marknivån varierar mellan ca +11,5 och +13,1 m inom området. PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 2 (6) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc

49 5.3 Jordlagerföljd En generell bedömning av jordlagerföljden i undersökningsområdet är bedömd från skruvprovtagningar där avvikelser mot angivna förhållanden kan förekomma med hänvisning till avstånd mellan undersökningspunkter och lokala variationer. Skruvprovtagning har utförts till varierande djup mellan 2,2-6 m, där djupet beror på stopp med ett för metoden normalt förfarande. Jorden består överst av ca 0,2 m mulljord. Under mulljorden finns finsandig till något grusig sandig silt ned till ca 1,3-2,3 m djup under befintlig markyta. I den nordöstra delen av undersökningsområdet (SW1701 och SW1702) har den sandiga silten låg relativ fasthet och i den sydvästra delen (SW1703 och SW1704) har den mycket låg relativ fasthet. Vid undersökningspunkt SW1703, närmast lekparken väster om området, består jorden överst av ca 0,7 m fyllning av siltig grusig sandig mulljord. Fyllningen underlagras av finsandig till sandig silt ned till ca 2,8 m under befintlig markyta. Den sandiga silten vid punkterna SW underlagras av en sandig grusig morän till skillnad från i punkt SW1704 där den underlagras av något finsandig gyttjig silt som övergår till en något sulfidjordshaltig siltig lera. På ett djup av ca 5,3 m under befintlig markyta i punkt SW1704 tar en siltmorän vid. Förekommande morän bedöms ha hög relativ fasthet. Djup till berg har ej undersökts. 5.4 Hydrogeologiska förhållanden Två stycken öppna filterförsedda grundvattenrör har installerats inom området. Grundvattenrören benämns SW1701GW respektive SW1704GW i planritning 01G0201 tillhörande tidigare nämnda Markteknisk undersökningsrapport. Grundvattenrören har funktionskontrollerats vid installation och vattennivå i rören har mätts I rör SW1701GW låg grundvattennivån 2,0 m under befintlig markyta, i rör SW1704GW låg nivån 3,7 m under markytan. 5.5 Materialtyp och tjälfarlighetsklass Bedömning av jordars materialtyp och tjälfarlighetsklass har utförts enligt AMA Anläggning 13 tabell CB/1. Förekommande silt- och lerjordar bedöms tillhöra materialtyp 5A och tjälfarlighetsklass 4. Den grusiga moränen i punkterna SW bedöms tillhöra materialtyp 2 och tjälfarlighetsklass 1. PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 3 (6) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc

50 5.6 Markradon En översiktlig mätning av markradon har utförts med radonmätare MARKUS 10. Markradon mättes i undersökningspunkt SW1701 och SW1703. Halten uppmättes till 91 kbq/m 3 respektive 57 kbq/m 3. Befintlig mark klassas som högradonmark och radonsäkert byggnadsutförande ska tillämpas. 6 Beräkningar Sättningar Översiktliga sättningsberäkningar för att uppskatta sättningar för planerad byggnad har utförts med hjälp av programmet Ecel. Beräkningarna har utförts i undersökningspunkt SW1704 där förekommande jord bedöms vara som mest sättningsbenägen. I beräkningarna har materialparametrar enligt tabell 1 nyttjats och en maimal last av 60 kpa har antagits. Krypsättning har inte inkluderats i beräkningarna. För lasten 60 kpa visar beräkningarna på sättningar omkring 20 cm vilka bedöms utbildas under lång tid. 7 Rekommendationer 7.1 Sättningar För att undvika framtida sättningsproblem erfordras geotekniska åtgärder. I södra delen av området, där den mest sättningsbenägna jorden finns, bedöms sättningarna bli ca 20 cm för planerad byggnad om inga åtgärder utförs. Om delar av byggnaden placeras i södra delen av området föreslås byggnaden utföras med spetsbärande pålar som nedförs till fasta jordlager eller berg. Urgrävning av förekommande jord med mycket låg till låg relativ fasthet bedöms medföra ca 5 m djupa schakter och därmed bli mycket kostsamma. För att minska kostsamma åtgärder föreslås att byggnaden placeras i norra delen av undersökt område. På så sätt bedöms pålgrundläggning kunna undvikas och erforderlig urgrävning av förekommande lös jord bli mindre. 7.2 Grundläggning Jordlagren består av mycket tjällyftande jordarter och därmed skall grundläggning utföras på ett frostskyddat sätt, antingen genom utskiftning av tjällyftande jord och/eller termisk isolering för att förhindra skadlig tjälnedträngning. Grundläggning får ej utföras på tjälad eller starkt störd jord. Fyllning under byggnad med platta på mark ska utföras med jord av materialtyp 1 eller 2 enligt AMA Anläggning 13, kapitel CEB.21. PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 4 (6) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc

51 Vid grundläggning på förekommande morän med hög relativ fasthet ska maimala grundtrycket begränsas till 200 kpa. 7.3 Geokonstruktion Grundläggning och eventuella stödkonstruktioner ska utföras i geoteknisk kategori 2 (GK2). Karakteristiska värden för jordens hållfasthetsegenskaper har bestämts med ledning av utförda udnersökningar, erfarenhetsvärden samt SGI Information 1 (se Tabell 1). Tabell 1. Sammanställning av materialegenskaper Materialegenskaper Karakteristiskt värde Sandig silt med mycket låg relativ fasthet Friktionsvinkel f k 27º E-modul E k 2 MPa Tunghet g k 17 kn/m 3 Tunghet under gvy g k 9 kn/m 3 Finsandig silt med låg relativ fasthet Friktionsvinkel f k 29º E-modul E k 6 MPa Tunghet g k 17 kn/m 3 Tunghet under gvy g k 9 kn/m 3 Siltig lera Odränerad skjuvhållfasthet c u Modul M L 20 kpa 1 MPa Tunghet g k 17 kn/m 3 Tunghet under gvy g k 7 kn/m 3 Morän med hög relativ fasthet Friktionsvinkel f k 37º Modul E k 25 MPa Tunghet g k 20 kn/m 3 Tunghet under gvy g k 12 kn/m 3 5 (6) PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc

52 7.4 Schakt Schaktslänter bör inte ställas brantare än 1:1,5. Förekommande siltig jord är flytbenägen i kombination med vatten och störning från schaktning/packning vilket måste beaktas i byggskedet. 8 Avslutning Eftersom markförhållandena varierar kraftigt mellan södra och norra delen av undersökt område föreslås ytterligare fältundersökningar för att bättre kunna rama in lämpligt område att grundlägga byggnaden på. Föreliggande utlåtande behandlar endast rekommendationer och synpunkter i detaljplaneskedet. PROJEKTERINGS PM/GEOTEKNIK UPPDRAGSLEDARE: ROBERT JONASSON GU ÖN 2:52, KRISTINAGATAN, HÄRNÖSAND 6 (6) CH \\sweco.se\se\sdl01\projekt\2434\ _gu_kristinagatan\000\10_arbetsmaterial\g\g.01_teknisk beskrivning\projekterings pm kristinagatan.doc
