MARKTEKNISK UNDERSÖKNINGSRAPPORT (MUR)

Transkript

1 SKANSKA SVERIGE AB Kv. Sollentunamässan m.fl. UPPDRAGSNUMMER: GEOTEKNIK SWECO CIVIL AB STOCKHOLM GEOTEKNIK HANDLÄGGARE: HENRIK ÖRN GRANSKARE: HÅKAN BOHM repo002.docx Sweco [Adress till kontoret] Telefon [växeln] Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen [Kontaktpersonens uppgifter] [Position ex. handläggare eller uppdragsledare] Geoteknik [stad] Telefon direkt [07X- XXX XX XX] [mejladress]

2 Ändringsförteckning VER. DATUM ÄNDRINGEN AVSER GRANSKAD GODKÄND

3 Innehållsförteckning 1 Objekt Ändamål och skede Underlag för undersökningen Tidigare utförda undersökningar Styrande dokument Geoteknisk kategori Befintliga förhållanden Positionering Geotekniska fältundersökningar Utförda fältförsök Utförda provtagningar Undersökningsperiod Fältingenjörer Provhantering Övrigt Geotekniska laboratorieundersökningar Utförda undersökningar Undersökningsperiod Laboratorieingenjörer Kalibrering och certifiering Provförvaring Hydrogeologiska undersökningar Utförda undersökningar Korttidsobservationer Långtidsobservationer Miljötekniska undersökningar Utförda undersökningar Miljötekniska laboratorieundersökningar... 5

4 12.1 Utförda undersökningar Värdering av undersökning Generellt Avvikelser... 6 BILAGOR Beteckning Datum Rev. datum Sidor Bilaga 1 Jordprovsanalys RITNINGAR Beteckning Typ Skala Format Datum Rev. datum 100G1101 Plan 1:800 A G1102 Plan 1:800 A G1141 Sektion 1:200 A G1142 Sektion 1:200 A G1143 Sektion 1:200 A

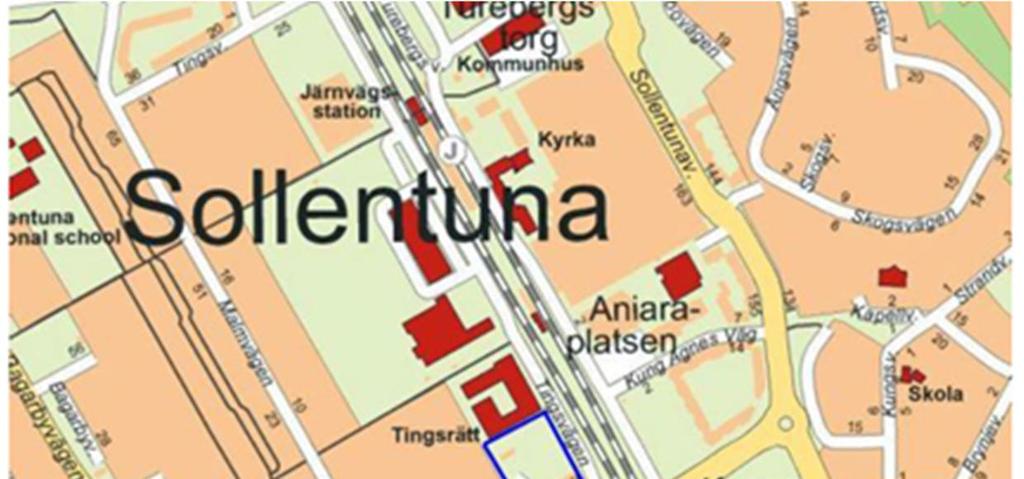

5 1 Objekt På uppdrag av Skanska Sverige AB har Sweco Civil AB utfört översiktlig geoteknisk undersökning vid området i och kring Kv. Sollentunamässan. Områdets läge och utbredning redovisas i bild 1. Föreliggande handling redovisar enbart utförda undersökningsresultat. Bild 1. Översiktlig bild över området 2 Ändamål och skede Undersökningen syftar till att översiktligt klarlägga jordlager- och grundvattenförhållanden och därmed ge de geotekniska förutsättningarna inför upprättandet av en ny detaljplan över området vid Sollentunamässan. 3 Underlag för undersökningen Följande underlag har använts för undersökningen: Digital grundkarta i DWG-format erhållen från Sollentuna kommun Digitalt förslag till detaljplan för området erhållen från Sollentuna kommun (6)

6 Ledningssamordningskarta i DWG-format erhållen från Sollentuna kommun Ledningsunderlag har erhållits från ledningsägare i området. Jordart- och jorddjupkartor, erhållet via SGU. Miljöteknisk Markundersökning Sollentunamässan, upprättad av Ramböll AB, daterad Skiss situationsplan, erhållen av Skanska Flygfotografier från Eniro. Platsbesök av Henrik Örn, Sweco Civil, Tidigare utförda undersökningar Undersökningar inom området har tidigare utförts av: Miljöteknisk markundersökning Sollentunamässan, upprättad av Ramböll AB, daterad Undersökningspunkter har i tillämpliga delar inarbetats på för detta uppdrag framtagna planritningar. 4 Styrande dokument Denna rapport ansluter till SS-EN och SS-EN , med tillhörande nationell bilaga BFS 2013:10 EKS 10 [alternativt] TRVFS 2011:12. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering Undersökningsprogram från beställaren och/eller SS-EN Fältutförande Beteckningssystem Geoteknisk fälthandbok SGF Rapport 1:2013 samt SS-EN-ISO , SS-EN och SS-EN SGF/BGS beteckningssystem Version 2001:2 med kompletterande beteckningsblad 2016 Tabell 2. Fältundersökningar sondering, in-situ Undersökningsmetod Standard eller annat styrande dokument Vingförsök (Vb) SGF Rapport 2:93 Viktsondering (Vim) SIS-CEN ISO/TS :2005 och SGF Rapport 3:99 Jord-bergsondering (Jb2) SGF Rapport 4:2012 Tabell 3. Fältundersökningar - provtagning Undersökningsmetod Standard eller annat styrande dokument Störd provtagning med skruvborr (Skr) SS-EN ISO :2006 och SGF Rapport 3:99. Provtagningskategori B, kvalitetsklass (6)

7 Tabell 4. Laboratorieundersökningar Undersökningsmetod Standard eller annat styrande dokument Okulär jordartsklassning SS-EN ISO och Jordartsförkortning Materialtyp och tjälfarlighetsklass Beteckningsblad IEG (Bilaga C IEG Rapport 13:2010) AMA Anläggning 13 [alternativt] TK Geo :0667 Tabell 5. Hydrogeologiska undersökningar Undersökningsmetod Standard eller annat styrande dokument Grundvattenrör (Rf/Rö) SS-EN-ISO :2006 Por-och grundvattentryck SS-EN kap 3.6 och SS-EN ISO :2006 kap 9. Allmänna krav SGI Information Geoteknisk kategori Undersökningar har utförts i omfattning och typ med förutsättning att de geotekniska förutsättningarna för objektet och tillhörande arbeten omfattas av geoteknisk kategori 2 (GK2). 6 Befintliga förhållanden Befintliga förhållanden beskrivs i PM geoteknik. 7 Positionering Utsättning och Inmätning av undersökningspunkterna har utförts med GPS av typ nätverks-rtk. Mätarbeten har utförts av mättekniker Anna Holmqvist, Sweco Civil AB. Koordinatsystem i plan: SWEREF Höjdsystem: RH2000 Koordinater (x, y, z) kan på begäran erhållas digitalt eller i tabell. 8 Geotekniska fältundersökningar 8.1 Utförda fältförsök Aktuella fältförsök omfattar: Viktsondering (Vim) Jord-bergsondering (Jb2) 10 punkter 12 punkter Sonderingarna är utförda med geoteknisk borrbandvagn Geotech (6)

8 8.2 Utförda provtagningar Aktuella provtagningar omfattar: Störd provtagning (Skr) 7 punkter Utförda provtagningar redovisas i ritningsbilagor 100G G1142. Provtagning är utförd med geoteknisk borrbandvagn Geotech 605. Jordprovtagning har utförts med skruvborr ø 60 mm. 8.3 Undersökningsperiod Sonderingar och provtagningar utförda under Maj Fältingenjörer Fältarbete har utförts av Tobias Rhodin och Ludvig Härdfält, fältingenjörer på Sweco Civil AB. 8.5 Provhantering Upptagna jordprover har klassificerats okulärt i fält direkt vid provtagningen enligt SS-EN- ISO Ett provtagningsprotokoll har upprättats av ansvarig fältingenjör för varje provtagningspunkt. Samtliga prover har skickats till geotekniskt laboratorium för säkrare klassificering. Se kap 9.1 utförda undersökningar. Prover har förvarats frostskyddat i dubbla plastpåsar. Prover har transporterats med fältbil till Sweco Geolab i Stockholm. 8.6 Övrigt Utförda undersökningar är benämnda 17Sxxx, där 17 står för årtal, S för Sweco och xxx är en löpande numrering. Resultat av utförda undersökningar redovisas i denna handlings tillhörande ritningar och bilagor. Undersökningspunkterna är inlagda i en databas (GeoSuite). Lägesdata (x, y, z) kan på begäran erhållas digitalt eller i tabell. 9 Geotekniska laboratorieundersökningar 9.1 Utförda undersökningar Följande analyser har utförts på störda jordprover: Jordartsbenämning och bedömning av tjälfarlighetsklass 41 st Resultat av utförda analyser redovisas i bilaga Undersökningsperiod Analyserna på laboratorium har utförts under perioden till (6)

9 9.3 Laboratorieingenjörer Jordprover har analyserats på Sweco Geolab i Stockholm under ledning av Christer Åkerman, Sweco Civil AB. 9.4 Kalibrering och certifiering Geotekniska laboratorieanalyser är utförda av Sweco Geolab, som är kvalitets- och miljöcertifierade enligt ISO 9001 och ISO Kalibreringsdata för använd utrustning finns dokumenterad på laboratoriet enligt godkända certifieringsrutiner och kan på begäran uppvisas. 9.5 Provförvaring Proverna har efter mottagande förvarats i rumstemperatur. Proverna sparas efter utförd undersökning i sex månader. 10 Hydrogeologiska undersökningar 10.1 Utförda undersökningar Aktuella hydrogeologiska undersökningar omfattar: Korttidsobservationer 2 st befintliga grundvattenrör, installerade av Ramböll i december 2016, har avläst inom ramen för detta uppdrag. Avläsningen skedde Resultat redovisas i ritningsbilagor 100G G1142. Långtidsobservationer Några långtidsobservationer har ej utförts inom ramen för detta uppdrag. 11 Miljötekniska undersökningar 11.1 Utförda undersökningar Inga miljötekniska undersökningar har utförts inom detta uppdrag. Se kap. 3.1 tidigare utförda undersökningar. 12 Miljötekniska laboratorieundersökningar 12.1 Utförda undersökningar Inga miljötekniska laboratorieundersökningar har utförts inom detta uppdrag. Se kap. 3.1 tidigare utförda undersökningar. 5 (6)

10 13 Värdering av undersökning 13.1 Generellt Jordbergsondering har använts för att bestämma jorddjup och bergytans nivå. För jordbergsonderingen finns ingen standardiserad metod att utvärdera jordens egenskaper utifrån sonderingsresultat. I avståndet mellan undersökningspunkterna finns en osäkerhet vad gäller att täcka in variationerna i bergytans nivå. Viktsondering och skruvprovtagning har använts för att bestämma jordlagerföljd samt materialtyp och tjälfarlighetsklass. Grundvattenmätning bör utföras under längre tid för att visa årstidsvariation. Grundvattennivåerna ska förväntas variera med årstid och nederbördsförhållandena Avvikelser Då inga fungerande brandposter fanns tillgängliga på området, utfördes jordbergsonderingar med luftspoling. Detta medförde svårigheter att nå djupt i moränen. Flertalet jordbergsonderingar slutar därför vid förmodat berg och går ej 3 m ner i berg. 6 (6)

11 Jordprovsanalys Projekt Sollentuna Uppdragsnummer Provtagningsdatum Uppdragsgivare SWECO Civil AB, Stockholm Provtagningsredskap / Analysmetod Skr ds Gransk./Tabell Löp-nr Datum/Sign Undersökningsdatum Borrhål/ Sektion Djup [m] Benämning/ (okulär jordartsklassning SS-EN ISO ) Jordartsförkortning (enl. IEG ) Mtrl typ/ tjälf. klass 1) Anm. 17S Fyllning: Gråbrun grusig siltig SAND med tegel- och murbruksrester, Mg[grsiSa, brick, mortar Brun siltig SAND med lerskikt, sisa cl Gråbrun siltig SAND med enstaka lerklumpar, sisa Gråbrun siltig SAND med tunna lerskikt, sisa (cl) Gråbrun siltig SAND med enstaka tunna lerskikt, sisa (cl) Gråbrun grusig siltig SANDMORÄN, grsisati 4A/3 4A/3 17S Fyllning: Gråbrunt sandigt siltigt GRUS, Mg[sasiGr Fyllning: Gråbrun grusig siltig SAND med enstaka lerklumpar, Mg[grsiSa Gråbrun siltig SAND med gruskorn samt enstaka lerklumpar, sisa Gråbrun sandig siltig MORÄN, sasiti Gråbrun grusig sandig siltig MORÄN, grsasiti 4A/3 17S Fyllning: Grått något siltigt sandigt GRUS med växtdelar, Mg[(si)saGr pr Gråbrun varvig TORRSKORPELERA med tunna finsandsskikt, vcldc Gråbrun sandig siltig LERA med växtdelar, sasicl pr Brungrå rostfläckig varvig LERA med enstaka tunna siltskikt, vcl (si) Gråbrun rostfläckig varvig LERA med tunna finsandsskikt, vcl (fsa) Brungrå finsandig siltig LERA, fsasicl Brungrå varvig LERA med siltiga finsandsskikt, vclsifsa Brungrå finsandig siltig LERA, fsasicl 2/1 5A/4 5A/4 5A/4 17S Fyllning: Brungrå sandig siltig LERA med gruskorn torrskorpekaraktär, Mg[sasiCl(dc) Gråbrun rostfläckig varvig LERA med tunna finsandsskikt torrskorpekaraktär, vcl(dc) (fsa) Gråbrun varvig LERA med siltiga finsandsskikt, vclsifsa Gråbrun finsandig siltig varvig LERA, fsasivcl Gråbrun finsandig varvig LERA, fsavcl 5A/4 5A/4 17S Fyllning: Brungrått sandigt siltigt GRUS delvis krossat material, Mg[sasiGr Brungrå rostfl finsandig siltig TORRSKORPELERA, fsasicldc 1) Klassning enl. AMA Anläggning 13 5A/4 P:\2172\Uppdrag 2017\31758\[Skr xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 34044, STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 1(2)

12 Jordprovsanalys ds Projekt Sollentuna Uppdragsnummer Uppdragsgivare Gransk./Tabell SWECO Civil AB, Stockholm Löp-nr Provtagningsdatum Provtagningsredskap / Analysmetod Datum/Sign Skr Undersökningsdatum Benämning/ Mtrl Borrhål/ Djup (okulär jordartsklassning SS-EN ISO ) typ/ Anm. Sektion [m] Jordartsförkortning tjälf. (enl. IEG ) klass 1) forts. 17S Gråbrun rostfläckig varvig LERA med tunna finsandsskikt samt enstaka gruskorn torrskorpekaraktär, vcl(dc) (fsa) Gråbrun rostfläckig varvig LERA med siltiga finsandsskikt, vclsifsa Brungrå finsandig siltig LERA, fsasicl 5A/4 17S Fyllning: Brungrått humushaltigt sandigt siltigt GRUS, 5B/4 Mg[husasiGr Grå rostfläckig finsandig siltig LERA med växtdelar 5A/4 torrskorpekaraktär, fsasicl(dc) pr Gråbrun rostfläckig varvig LERA med tunna finsandsskikt torrskorpekaraktär, vcl(dc) (fsa) Gråbrun något rostfläckig något finsandig varvig LERA, (fsa)vcl Brungrå sandig siltig LERA, sasicl 5A/4 17S Fyllning: Brungrått sandigt GRUS med enstaka lerklumpar 2/1 delvis krossat material, Mg[saGr Brungrå rostfläckig varvig LERA torrskorpekaraktär, vcl(dc) Gråbrun något rostfläckig varvig LERA med siltiga sandskikt, vclsisa Gråbrun rostfläckig varvig LERA med siltiga finsandsskikt, vclsifsa Gråbrun varvig LERA med tjocka finsandsskikt, vcl )fsa( Brungrå siltig SAND med enstaka gruskorn, sisa Brungrå siltig SAND med enstaka gruskorn, sisa 4A/3 1) Klassning enl. AMA Anläggning 13 P:\2172\Uppdrag 2017\31758\[Skr xlsx] SWECO GEOLAB, Gjörwellsgatan 22, Box 34044, STOCKHOLM, Tel: , Fax: , geolab@sweco.se, Ingår i SWECO Civil AB 2(2)
