MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNISK UNDERSÖKNING, HÄLSAN 2, JÖNKÖPINGS KOMMUN

Transkript

1 MARKTEKNISK UNDERSÖKNINGSRAPPORT GEOTEKNISK UNDERSÖKNING, HÄLSAN 2, JÖNKÖPINGS KOMMUN UPPRÄTTAD: Upprättad av Granskad av Godkänd av Isac Rosander Åsa Bergh Nicholas Lusack

2 Innehållsförteckning 1 Objekt Inledning Blivande anläggning Syfte, begränsningar och geoteknisk kategori Underlag Tidigare utförda undersökningar Övrigt material Styrande dokument Utsättning och Inmätning Befintliga förhållanden Topografi och ytbeskaffenhet Befintliga anläggningar/konstruktioner Geotekniska undersökningar Hydrologiska undersökningar Miljöteknisk markundersökning Härledda värden Geologi/ Jordartsbeskrivning Hållfasthets- och deformationsegenskaper Hydrologiska egenskaper Värdering av undersökning...7 2(7)

3 Beställare Jönköpings kommun, tekniska kontoret Beställarens ombud: Fredric Norrå Beställarens projektledare: Fredrik Sandberg Svärd Beställarens objektnummer: Dnr 2015:1091 Best.nr. 39/15 Konsult Uppdragsansvarig: Nicholas Lusack Handläggare: Jenny Reinholdsson Konsultens objektnummer: Bilagor Nr Antal sidor Namn Datum 1 2 Härledda värden Ritningsförteckning Ritningsnummer Typ Skala (A1) Datum G Borrplan 1:400 G Enstaka borrhål 1:100 3(7)

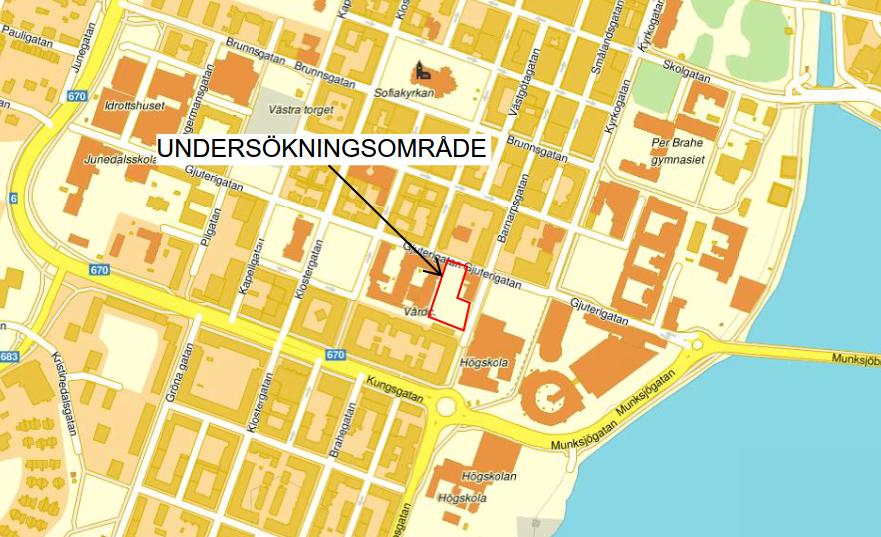

4 1 Objekt 1.1 Inledning har på uppdrag av Jönköpings kommun utfört en geoteknisk undersökning för fastigheten Hälsan 2. Fastigheten ligger i anslutning till Jönköpings högskola samt Science Park och gränsar till Gjuterigatan i norr och Barnarpsgatan i öster, se Figur 1. Samtidigt med det geotekniska fältarbetet genomfördes en miljöteknisk markundersökning av Vatten- och samhällsteknik AB. Undersökningsområdet består av en asfalterad parkeringsplats. Figur 1. Lokalisering av undersökningsområdet på karta (källa: hitta.se) 1.2 Blivande anläggning Jönköpings kommun arbetar med en detaljplan för området. Syftet är att området ska exploateras med kontor och eventuellt bostäder. Under byggnaderna avses ett underjordiskt garage i ett plan att byggas. 2 Syfte, begränsningar och geoteknisk kategori Syftet med undersökningen var att klargöra de övergripande geotekniska förutsättningarna för exploatering av undersökningsområdet med byggnader och underjordiskt garage. Samtliga konstruktioner inom objektet bedöms kunna tillhöra geoteknisk kategori 2 (GK2) och säkerhetsklass 2 (SK2). 4(7)

5 3 Underlag 3.1 Tidigare utförda undersökningar Det finns ingen information om tidigare geotekniska underökningar inom området. 3.2 Övrigt material Följande underlagsmaterial har använts: SGUs jordartskarta Digital grundkarta som har tillhandahållits av beställaren Information från ledningskollen.se 4 Styrande dokument Tabell 1. Planering och redovisning Aktivitet Styrande dokument TK Geo 13 Fältplanering SS-EN Fältutförande SS-EN-ISO samt Geoteknisk fälthandbok 1:2013 Beteckningssystem SGF/BGS beteckningssystem 2001:2 Beteckningsblad SS-EN Tabell 2. Fältundersökningar Undersökningsmetod Styrande dokument Hejarsondering (Hfa) SS-EN ISO Slagsondering (Slb) Geoteknisk fälthandbok 1:2013 Mekanisk spetstrycksondering SS-EN ISO Provtagningar Styrande dokument Kategori B EN ISO :2006 och Geoteknisk fälthandbok 1:2013 Tabell 3. Hydrogeologiska undersökningar Metod Styrande dokument Öppna system EN ISO :2006 5(7)

6 5 Utsättning och Inmätning Markus Karlsson på BGK AB har i samband med den geoteknisk undersökning under oktober 2015 satt ut och mätt in och aktuella borrpunkter, se Tabell 4. Tabell 4. Positioneringsuppgifter Koordinatsystem/Höjdsystem Sweref /RH 2000 Företag/Namn på utförare Mätutrustning Mätklass A, B eller C enligt Geoteknisk fälthandbok 1:2013 Antal geotekniska punkter BGK AB/Markus Karlsson GPS A 7 st 6 Befintliga förhållanden 6.1 Topografi och ytbeskaffenhet Undersökningsområdet består av en i stort sett plan, asfalterad parkeringsyta. Nivån på markytan ligger på ca +97, Befintliga anläggningar/konstruktioner Det finns inga byggnader på fastigheten utan ytan används till parkering av bilar och cyklar. 7 Geotekniska undersökningar Den geotekniska fältundersökningen utfördes i två omgångar av Markus Karlsson på BGK AB under oktober och november Borrpunkternas läge i plan redovisas på ritning G och som enstaka borrhål på ritning G Sonderings- och provtagningsmetoder redovisas i Tabell 5. Tabell 5. Sonderings- och provtagningsmetoder Sonderingsmetod Antal Hejarsondering (HfA) 4 Slagsondering (Slb) 1 Trycksondering (Tr) 1 Provtagningsmetod Skruvprovtagning (Skr), störd provtagning 5 Samtliga prover har klassificerats i fält. 8 Hydrologiska undersökningar Markus Karlsson på BGK AB har installerat ett stålrör med diametern en tum i provtagningspunkt SC5, se Tabell 6. 6(7)

7 Tabell 6. Hydrogeologiska undersökningar Antal Datum Ansvarig Installation av grundvattenrör Markus Karlsson 9 Miljöteknisk markundersökning Miljöteknisk markundersökning har utförts av Vatten- och Samhällsteknik AB. 10 Härledda värden 10.1 Geologi/ Jordartsbeskrivning Jordlagren består av 2 till 3 m fyllnadsmaterial i form av sand med lokala inslag av mull, silt och grus. Den naturligt lagrade jorden under fyllnadsmassorna består av sand. Parkeringsytan utgörs av ca 0,1 m asfalt. Vid undersökningspunkt SC7 har trycksondering fått stopp ca 0,6 m under markytan medan hejarsondering erhållit stopp mot förmodat block ca 5 m under markytan. I övriga undersökningspunkter har sondering avbrutits på mellan 20 m och 29 m djup Hållfasthets- och deformationsegenskaper Härledda värden för friktionsvinkel och elasticitetsmodul har för naturligt lagrad sand utvärderats från HfA-sondering med stöd av TK Geo 13. Se bilaga 1 för sammanställning av härledda värden Hydrologiska egenskaper Grundvattenmätningar har utförts vid två tillfällen, se Tabell 7. Tabell 7. Utförda grundvattenmätningar Grundvattenrör Datum Djup under markytan Nivå Ansvarig SC5GW ,29 89,45 Jenny Reinholdsson SC5GW ,77 90,97 Janne Svensson 11 Värdering av undersökning Den naturliga jorden har värderats som sand med varierande relativ fasthet. Det kan dock tolkas som att grusskikt förekommer i lager där den relativa fastheten är hög eller mycket hög. Det har också noterats att det förekommer rester av hårda material i fyllnadsmaterialet. Detta är med största sannolikhet rester från tidigare byggnation. 7(7)
