1 Grimsta 1:5 i Blackeberg, Bromma kommun Nya flerbostadshus PROGRAMHANDLING Markteknisk undersökningsrapport Geoteknik sid. 1(5) Uppdragsnummer: 3475 Grimsta 1:5 i Blackeberg, Bromma kommun Nya flerbostadshus Markteknisk undersökningsrapport Geoteknik Stockholm Figur 1 - Utdrag från situationsplan, Sweco Beställare: Besqab Projektutveckling AB Beställarens projektnummer:- Structor Mark Stockholm AB Uppdragsnummer:3475 Uppdragsansvarig/handläggare: Fredrik Forslund M:\3475_Grimsta Detaljproj\G\Dokument\3475 MUR.docx

2 Grimsta 1:5 i Blackeberg, Bromma kommun Nya flerbostadshus PROGRAMHANDLING Markteknisk undersökningsrapport Geoteknik sid. 2(5) Uppdragsnummer: 3475 Innehållsförteckning 1 OBJEKT ÄNDAMÅL UNDERLAG FÖR UNDERSÖKNINGEN STYRANDE DOKUMENT GEOTEKNISK KATEGORI BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH YTBESKAFFENHET BEFINTLIG GATA POSITIONERING GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR UNDERSÖKNINGSPERIOD FÄLTINGENJÖRER GEOHYDROLOGISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR OCH UNDERSÖKNINGSPERIOD HÄRLEDDA VÄRDEN GEOLOGISK JORDLAGERBESKRIVNING VÄRDERING AV UNDERSÖKNING... 5 BILAGOR BILAGA 1 - Mätrapport fält - Försöksrapport fält RITNINGAR G Plan 1:500 (A1) G G Sektioner A-A K-K 1:100 (A1) G G Enskilda undersökningspunkter 1:100 (A1) M:\3475_Grimsta Detaljproj\G\Dokument\3475 MUR.docx

3 Grimsta 1:5 i Blackeberg, Bromma kommun Nya flerbostadshus PROGRAMHANDLING Markteknisk undersökningsrapport Geoteknik sid. 3(5) Uppdragsnummer: 3475 Denna rapport innehåller endast resultaten av utförda fält- och laboratorieundersökningar. Tolkning av geotekniska förhållanden, materialparametrar och geotekniska åtgärder m.m. redovisas i en separat utrednings PM Geoteknik daterad OBJEKT Uppdragsgivare är Besqab Projektutveckling AB. Kontaktperson är Ann-Sopie Forsberg. I denna MUR redovisas resultatet från geotekniska undersökningar för nya flerbostadshus, upprustning av gata på fastigheten Grimsta 1:5 m fl i Blackeberg, Bromma kommun. 2 ÄNDAMÅL Föreliggande handling syftar till att redovisa resultaten från utförda geotekniska undersökningar inom fastigheten och i dess närhet. Handlingen skall användas som underlag vid projektering av mark- och grundläggningsarbeten tillsammans med en separat Utrednings PM/Geoteknik. 3 UNDERLAG FÖR UNDERSÖKNINGEN Underlag som använts för planering av undersökningarna är följande: - SGU:s geologiska kartblad - Tidigare utförda projekteringsinmätning utförd av Kartverkstan - Platsbesök. - Samlingskarta med markförlagda ledningar. - Planerade byggnader enligt SWECOs situationsplan, daterad STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. Tabell 1. Planering och redovisning Undersökningsmetod Standard eller annat styrande dokument Fältplanering och SS-EN , SGF Rapport 1:2013 samt SS-EN ISO utförande Beteckningssystem SGF/BGS beteckningssystem 2001:2 Tabell 2. Fältundersökningar Undersökningsmetod Standard eller annat styrande dokument Provtagning allmänt Geoteknisk undersökning och provning - Provtagning genom borrnings- och utgrävningsmetoder och grundvattenmätningar - Del 1: Tekniskt utförande (EN ISO :2006) Slagsondering SGF Metodblad tung slagsondering daterad Jb-sondering SGF Rapport 4:2012 Metodbeskrivning för jord-bergsondering M:\3475_Grimsta Detaljproj\G\Dokument\3475 MUR.docx

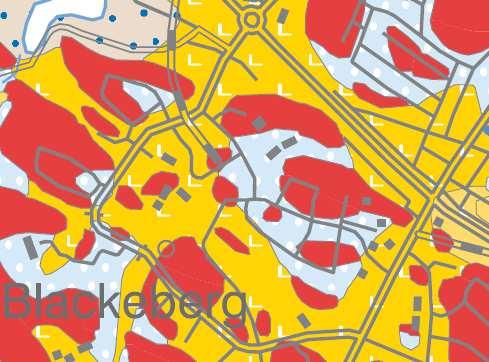

4 Grimsta 1:5 i Blackeberg, Bromma kommun Nya flerbostadshus PROGRAMHANDLING Markteknisk undersökningsrapport Geoteknik sid. 4(5) Uppdragsnummer: GEOTEKNISK KATEGORI Undersökningarna är utförda för Geoteknisk kategori 2, vilket ses som lämpligt för denna typ av byggnad. 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 Topografi och ytbeskaffenhet Det aktuella området utgörs i huvudsak av en blandskogsbevuxen slänt som sluttar nedåt mot nordväst. Grimsta 1:5 Figur 2 - Utdrag från jordartskartan, Sveriges geologiska undersökning (SGU) hämtad Enligt Jordartskartan utförd av SGU utgörs området av berg och lera med ett tunt moräntäcke. 6.2 Befintlig gata Den befintliga gatan går på berg eller fastmark, från Wergelandsgatan i sydväst mot Blackebergshallen i öster. I gatan går ett ledningsstråk med bland annat fjärrvärme- och VAledningar. 7 POSITIONERING Det mättekniska fältarbetet utfördes av Kartverkstan AB med Minos Batsos som ansvarig mätingenjör. Använt koordinatsystem är Sweref i plan och RH2000 i höjd. Övriga uppgifter om mätarbetet redovisas i Bilaga 1. M:\3475_Grimsta Detaljproj\G\Dokument\3475 MUR.docx

5 Grimsta 1:5 i Blackeberg, Bromma kommun Nya flerbostadshus PROGRAMHANDLING GEOTEKNISKA FÄLTUNDERSÖKNINGAR Markteknisk undersökningsrapport Geoteknik sid. 5(5) Uppdragsnummer: Utförda undersökningar Undersökningsarbetet omfattade följande: Jord-bergsondering i 29 punkter Slagsondering i 4 punkter Upptagning av störda jordprover med provtagningsskruv i 7 punkter på 2-4 nivåer per punkt. Installation av grundvattenrör 8.2 Undersökningsperiod Geotekniska fältarbeten utfördes till Fältingenjörer Det geotekniska fältarbetet utfördes av SS Geo med Micael Sjögren som fältingenjör. 9 GEOHYDROLOGISKA UNDERSÖKNINGAR 9.1 Utförda undersökningar och undersökningsperiod Ett nytt grundvattenrör installerades i området och är benämnt GWSMS112. Vattenytan har observerats i ett grundvattenrör och öppna skruvprovtagningshål. Den har legat på ca 3,2 m djup under markytan på nivå ca +21,2 i grunvattenröret och någon meter högre i de öppna skruvprovtagningshålen. Området ligger som ovan beskrivits i en sluttning, troligtvis observeras endast markvatten som transporteras i jorden ovan bergöverytan mot de mer låglänta delarna i norr. 10 HÄRLEDDA VÄRDEN 10.1 Geologisk jordlagerbeskrivning Jorden utgörs i huvudsak av ett tunt ytjordslager av mulljord och torv ovan morän på berg. Lokalt kring har lera påträffats ovan moränen. Utförda sonderingar har uppvisat jorddjup på mellan 0 och 4,6 m. Som mest har ca 2 m lera eller lera med torrskorpekaraktär påträffats. 11 VÄRDERING AV UNDERSÖKNING Utförd undersökning bedöms vara av tillräcklig omfattning för att bestämma typ av grundläggningsmetod och erforderliga geotekniska åtgärder för såväl planerade byggnader som hårdgjorda ytor i området runt byggnaderna. Structor Mark Stockholm AB Geoteknik Fredrik Forslund Uppdragsansvarig/Handläggare M:\3475_Grimsta Detaljproj\G\Dokument\3475 MUR.docx Christof Ågren Kvalitetsgranskare

6 BILAGA 1 Mätrapport för utstakning borrpunkter Projektnamn Beställare: Mätningstekniker: Instrument: Grimsta - Blackeberg Structor (Fredrik Forslund) Minos Batsos Trimble GPS + Trimble TSC3 total station Tidpunkt: Koordinatsystem: Mätpunkter: Ändringar: SWEREF / RH2000 Utlagda: GNSS-punkter Flyttade punkter: 15SMS102, 15SMS104, 15SMS105, 15SMS106, 15SMS107, 15SMS114, 15SMS116 Redovisade filer: grimsta_utstakade_punkter_150122_rh2000.pxy Mätningsingenjör Minos Batsos Tyresö/150122

7 FÖRSÖKSRAPPORT FÄLT SKRUVPROTOKOLL OCH PROTOKOLL FÖR GRUNDVATTENRÖR
