1 SÅ HÄR KAN FRISTÅENDE AKTÖRER BESTÄLLA OCH LADDA NER MJUKVARA TILL BILAR MED VIDA ALL-IN-ONE

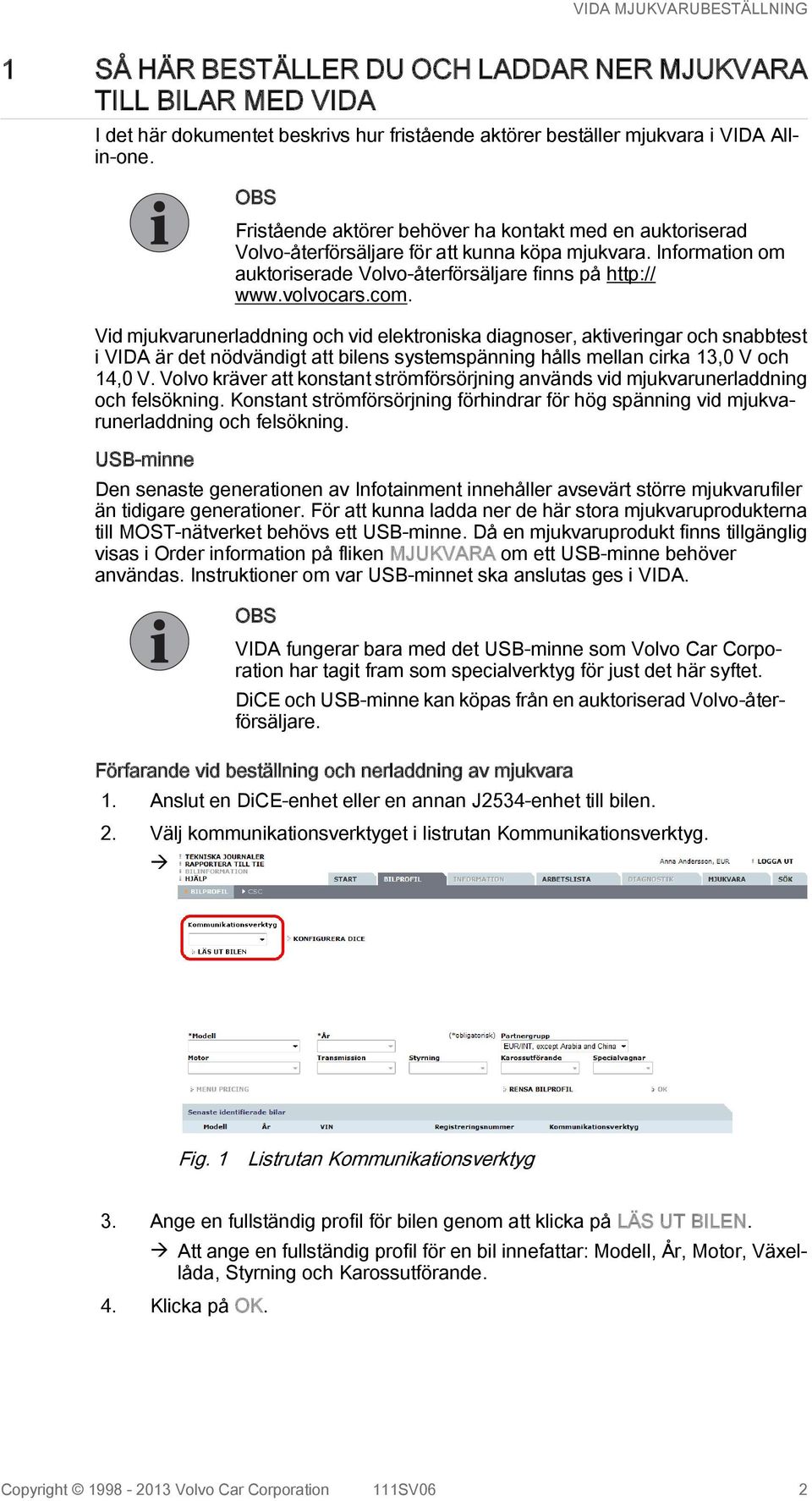

2 1 SÅ HÄR BESTÄLLER DU OCH LADDAR NER MJUKVARA TILL BILAR MED VIDA I det här dokumentet beskrivs hur fristående aktörer beställer mjukvara i VIDA Allin-one. Fristående aktörer behöver ha kontakt med en auktoriserad Volvo-återförsäljare för att kunna köpa mjukvara. Information om auktoriserade Volvo-återförsäljare finns på Vid mjukvarunerladdning och vid elektroniska diagnoser, aktiveringar och snabbtest i VIDA är det nödvändigt att bilens systemspänning hålls mellan cirka 13,0 V och 14,0 V. Volvo kräver att konstant strömförsörjning används vid mjukvarunerladdning och felsökning. Konstant strömförsörjning förhindrar för hög spänning vid mjukvarunerladdning och felsökning. USB-minne Den senaste generationen av Infotainment innehåller avsevärt större mjukvarufiler än tidigare generationer. För att kunna ladda ner de här stora mjukvaruprodukterna till MOST-nätverket behövs ett USB-minne. Då en mjukvaruprodukt finns tillgänglig visas i Order information på fliken MJUKVARA om ett USB-minne behöver användas. Instruktioner om var USB-minnet ska anslutas ges i VIDA. VIDA fungerar bara med det USB-minne som Volvo Car Corporation har tagit fram som specialverktyg för just det här syftet. DiCE och USB-minne kan köpas från en auktoriserad Volvo-återförsäljare. Förfarande vid beställning och nerladdning av mjukvara 1. Anslut en DiCE-enhet eller en annan J2534-enhet till bilen. 2. Välj kommunikationsverktyget i listrutan Kommunikationsverktyg. à Fig. 1 Listrutan Kommunikationsverktyg 3. Ange en fullständig profil för bilen genom att klicka på LÄS UT BILEN. à Att ange en fullständig profil för en bil innefattar: Modell, År, Motor, Växellåda, Styrning och Karossutförande. 4. Klicka på OK. Copyright Volvo Car Corporation 111SV06 2

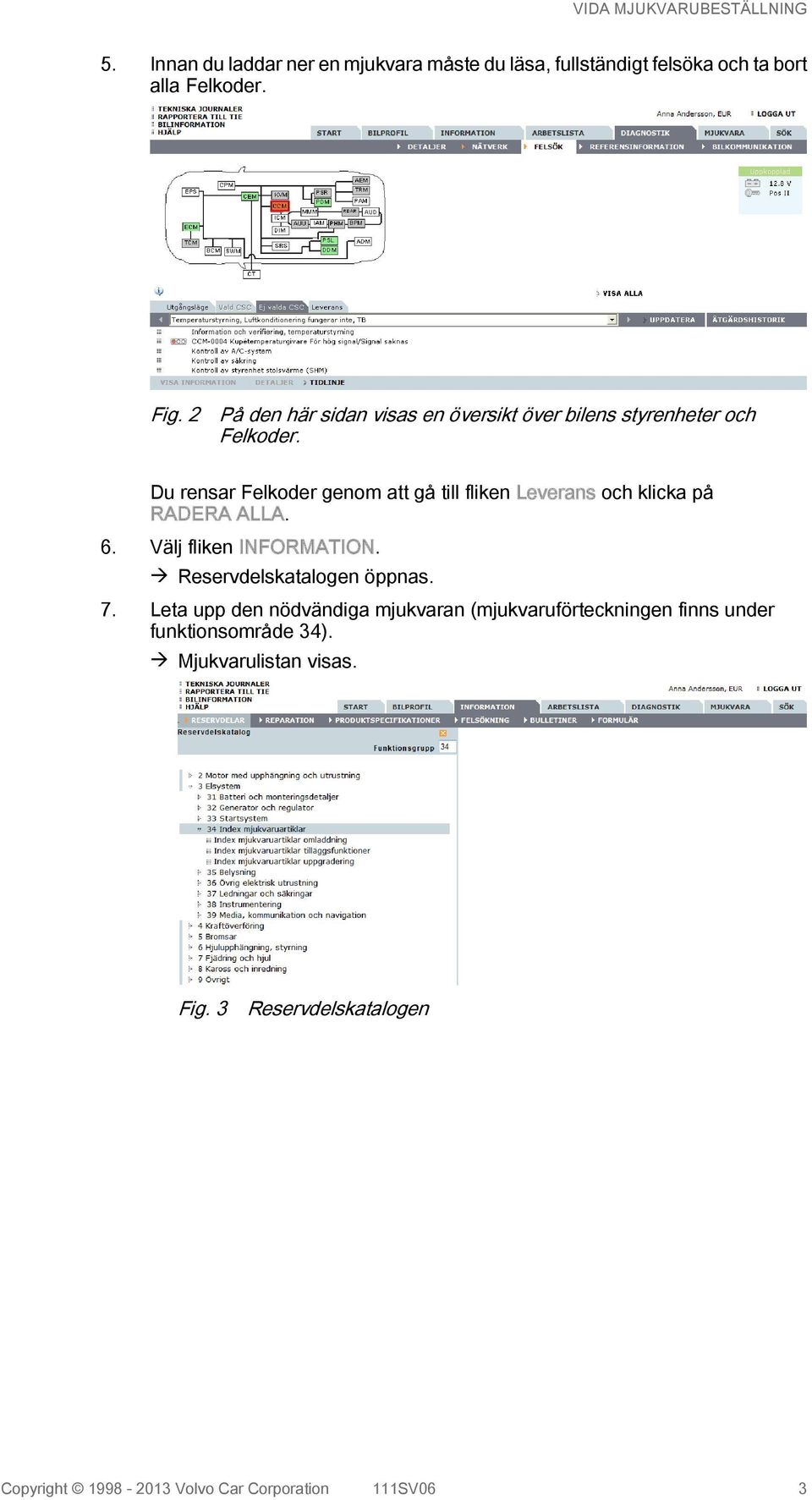

3 5. Innan du laddar ner en mjukvara måste du läsa, fullständigt felsöka och ta bort alla Felkoder. Fig. 2 På den här sidan visas en översikt över bilens styrenheter och Felkoder. Du rensar Felkoder genom att gå till fliken Leverans och klicka på RADERA ALLA. 6. Välj fliken INFORMATION. à Reservdelskatalogen öppnas. 7. Leta upp den nödvändiga mjukvaran (mjukvaruförteckningen finns under funktionsområde 34). à Mjukvarulistan visas. Fig. 3 Reservdelskatalogen Copyright Volvo Car Corporation 111SV06 3

4 8. Exempel på hur du väljer att läsa in mjukvara på nytt: 1. Välj Ny inläsning av lista över mjukvarors artikelnummer. 2. Välj CEM-återinläsning. à Fig. 4 Läs in mjukvara på nytt 9. Anteckna artikelnumret. Fig. 5 Artikelnummer 10. Öppna e-postapplikationen och skapa ett nytt meddelande. Ta med följande information: Ditt Partner-ID. Client ID. Datornamnet för den dator där VIDA All-in-one ska installeras. VIN. Mjukvarans artikelnummer. Ange e-postadressen till den auktoriserade Volvo-återförsäljare du har kontakt med. Ange en lämplig rubrik och skicka e-postmeddelandet. à Mottagaren lägger ordern. Copyright Volvo Car Corporation 111SV06 4

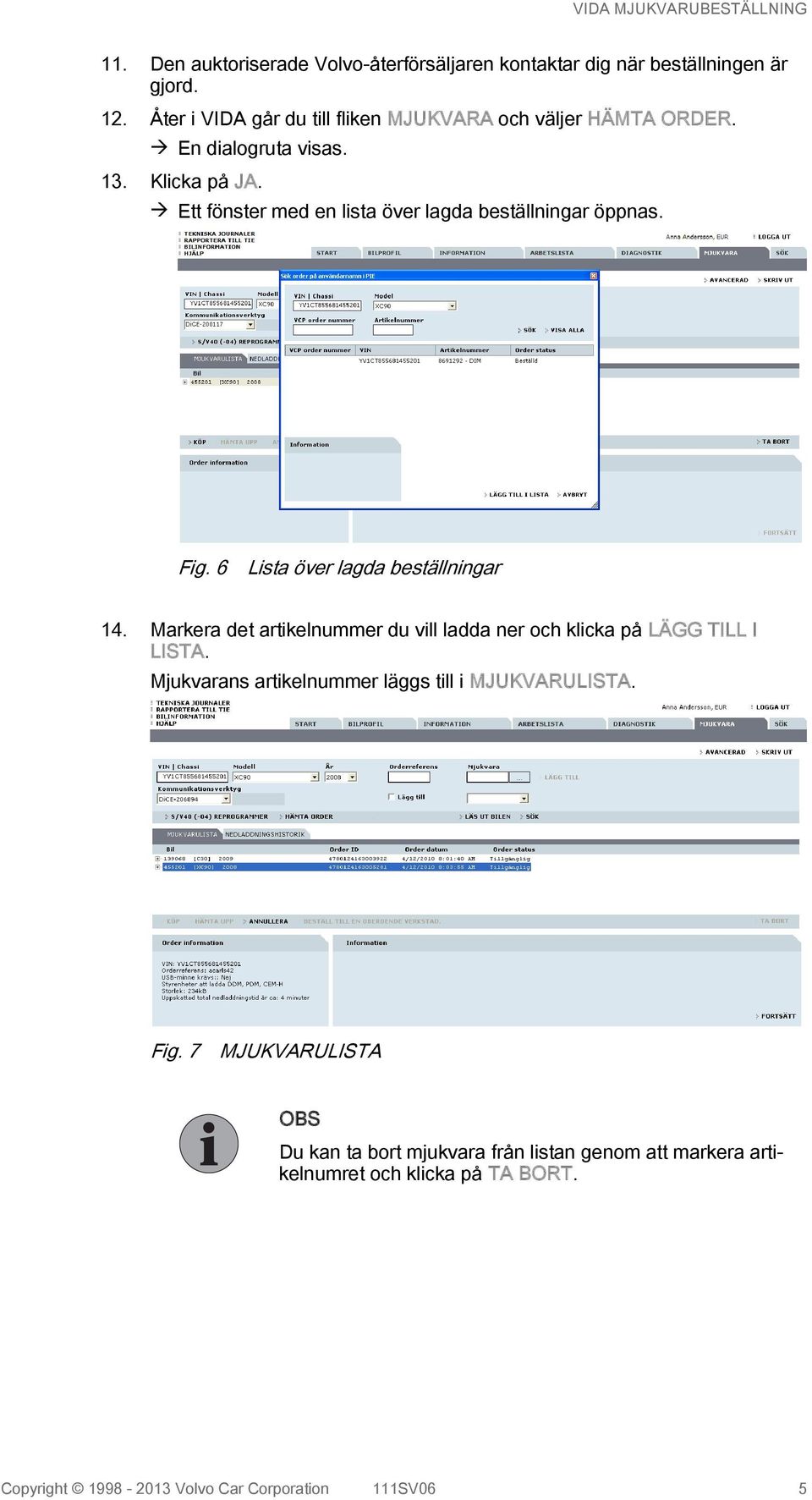

5 11. Den auktoriserade Volvo-återförsäljaren kontaktar dig när beställningen är gjord. 12. Åter i VIDA går du till fliken MJUKVARA och väljer HÄMTA ORDER. à En dialogruta visas. 13. Klicka på JA. à Ett fönster med en lista över lagda beställningar öppnas. Fig. 6 Lista över lagda beställningar 14. Markera det artikelnummer du vill ladda ner och klicka på LÄGG TILL I LISTA. Mjukvarans artikelnummer läggs till i MJUKVARULISTA. Fig. 7 MJUKVARULISTA Du kan ta bort mjukvara från listan genom att markera artikelnumret och klicka på TA BORT. Copyright Volvo Car Corporation 111SV06 5

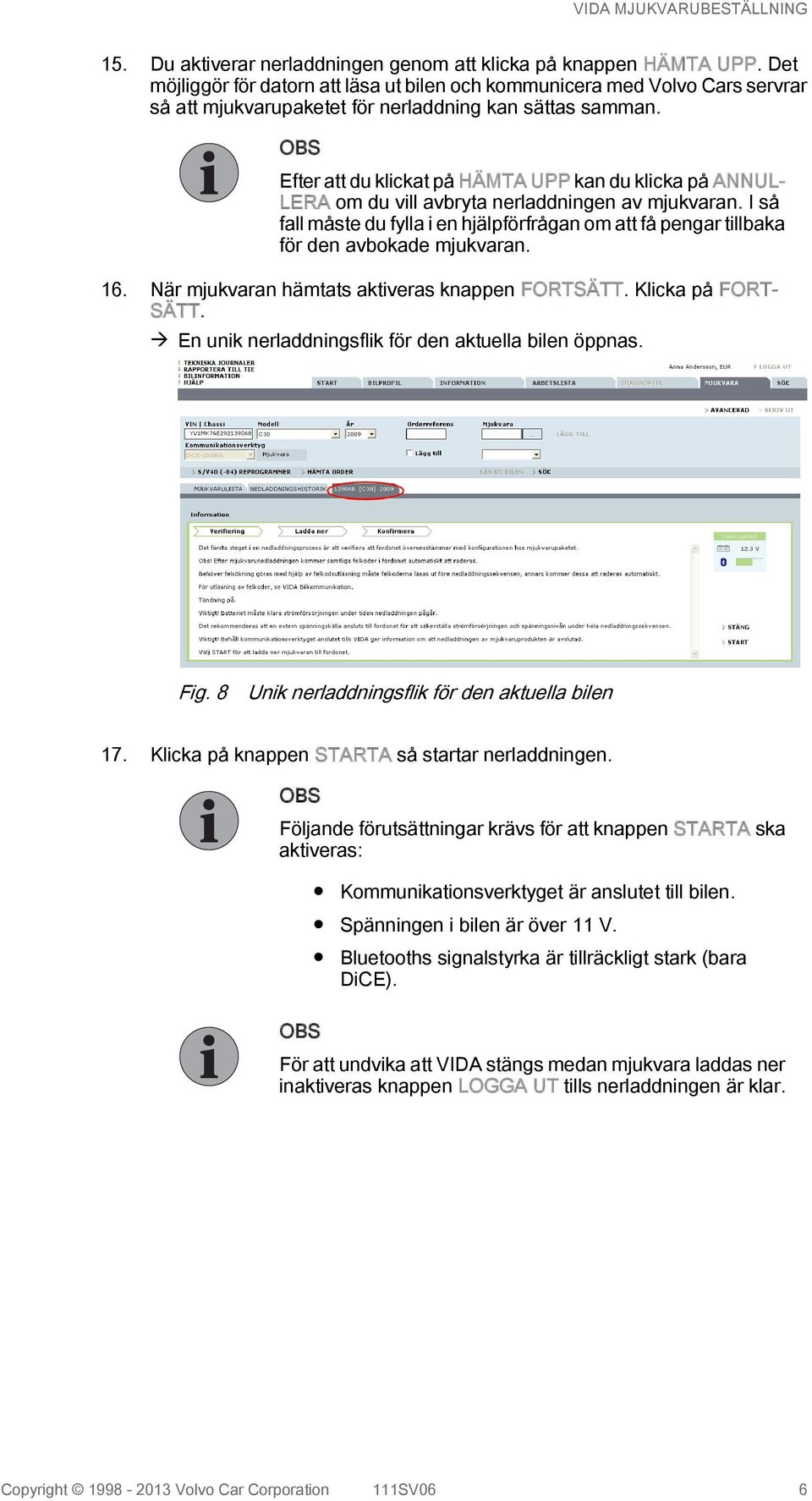

6 15. Du aktiverar nerladdningen genom att klicka på knappen HÄMTA UPP. Det möjliggör för datorn att läsa ut bilen och kommunicera med Volvo Cars servrar så att mjukvarupaketet för nerladdning kan sättas samman. Efter att du klickat på HÄMTA UPP kan du klicka på ANNUL LERA om du vill avbryta nerladdningen av mjukvaran. I så fall måste du fylla i en hjälpförfrågan om att få pengar tillbaka för den avbokade mjukvaran. 16. När mjukvaran hämtats aktiveras knappen FORTSÄTT. Klicka på FORT SÄTT. à En unik nerladdningsflik för den aktuella bilen öppnas. Fig. 8 Unik nerladdningsflik för den aktuella bilen 17. Klicka på knappen STARTA så startar nerladdningen. Följande förutsättningar krävs för att knappen STARTA ska aktiveras: Kommunikationsverktyget är anslutet till bilen. Spänningen i bilen är över 11 V. Bluetooths signalstyrka är tillräckligt stark (bara DiCE). För att undvika att VIDA stängs medan mjukvara laddas ner inaktiveras knappen LOGGA UT tills nerladdningen är klar. Copyright Volvo Car Corporation 111SV06 6

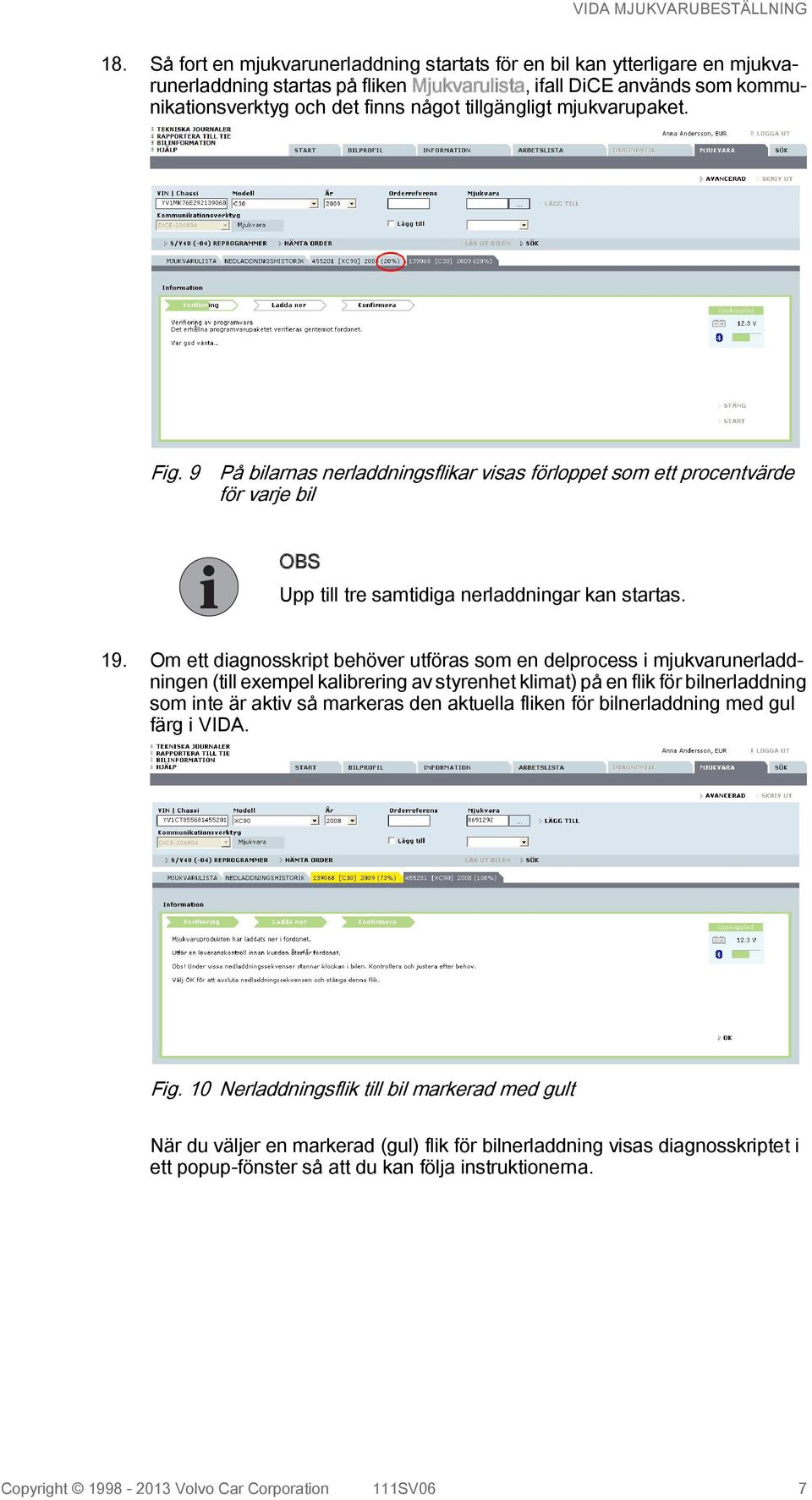

7 18. Så fort en mjukvarunerladdning startats för en bil kan ytterligare en mjukvarunerladdning startas på fliken Mjukvarulista, ifall DiCE används som kommunikationsverktyg och det finns något tillgängligt mjukvarupaket. Fig. 9 På bilarnas nerladdningsflikar visas förloppet som ett procentvärde för varje bil Upp till tre samtidiga nerladdningar kan startas. 19. Om ett diagnosskript behöver utföras som en delprocess i mjukvarunerladdningen (till exempel kalibrering av styrenhet klimat) på en flik för bilnerladdning som inte är aktiv så markeras den aktuella fliken för bilnerladdning med gul färg i VIDA. Fig. 10 Nerladdningsflik till bil markerad med gult När du väljer en markerad (gul) flik för bilnerladdning visas diagnosskriptet i ett popup-fönster så att du kan följa instruktionerna. Copyright Volvo Car Corporation 111SV06 7

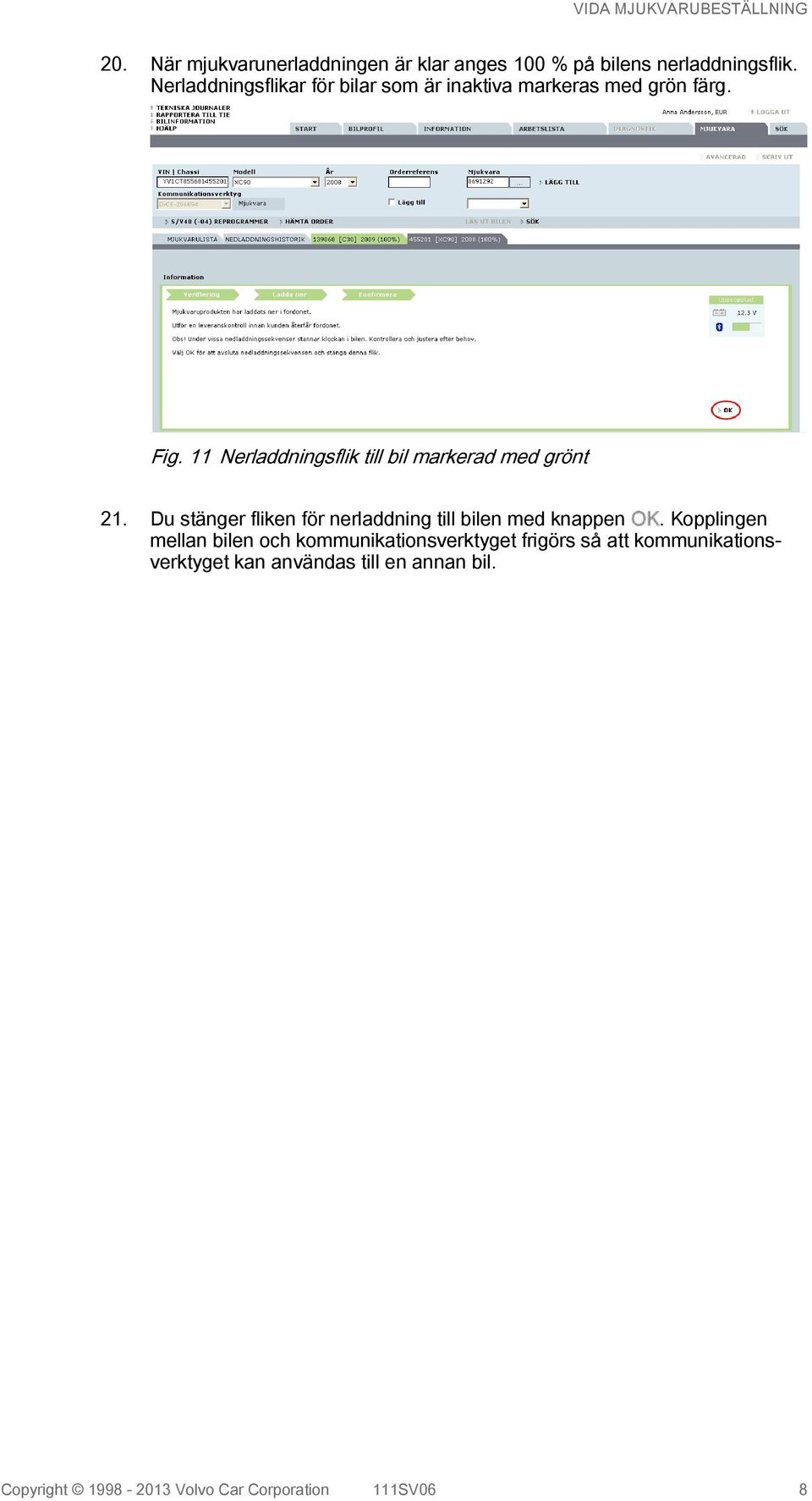

8 20. När mjukvarunerladdningen är klar anges 100 % på bilens nerladdningsflik. Nerladdningsflikar för bilar som är inaktiva markeras med grön färg. Fig. 11 Nerladdningsflik till bil markerad med grönt 21. Du stänger fliken för nerladdning till bilen med knappen OK. Kopplingen mellan bilen och kommunikationsverktyget frigörs så att kommunikationsverktyget kan användas till en annan bil. Copyright Volvo Car Corporation 111SV06 8

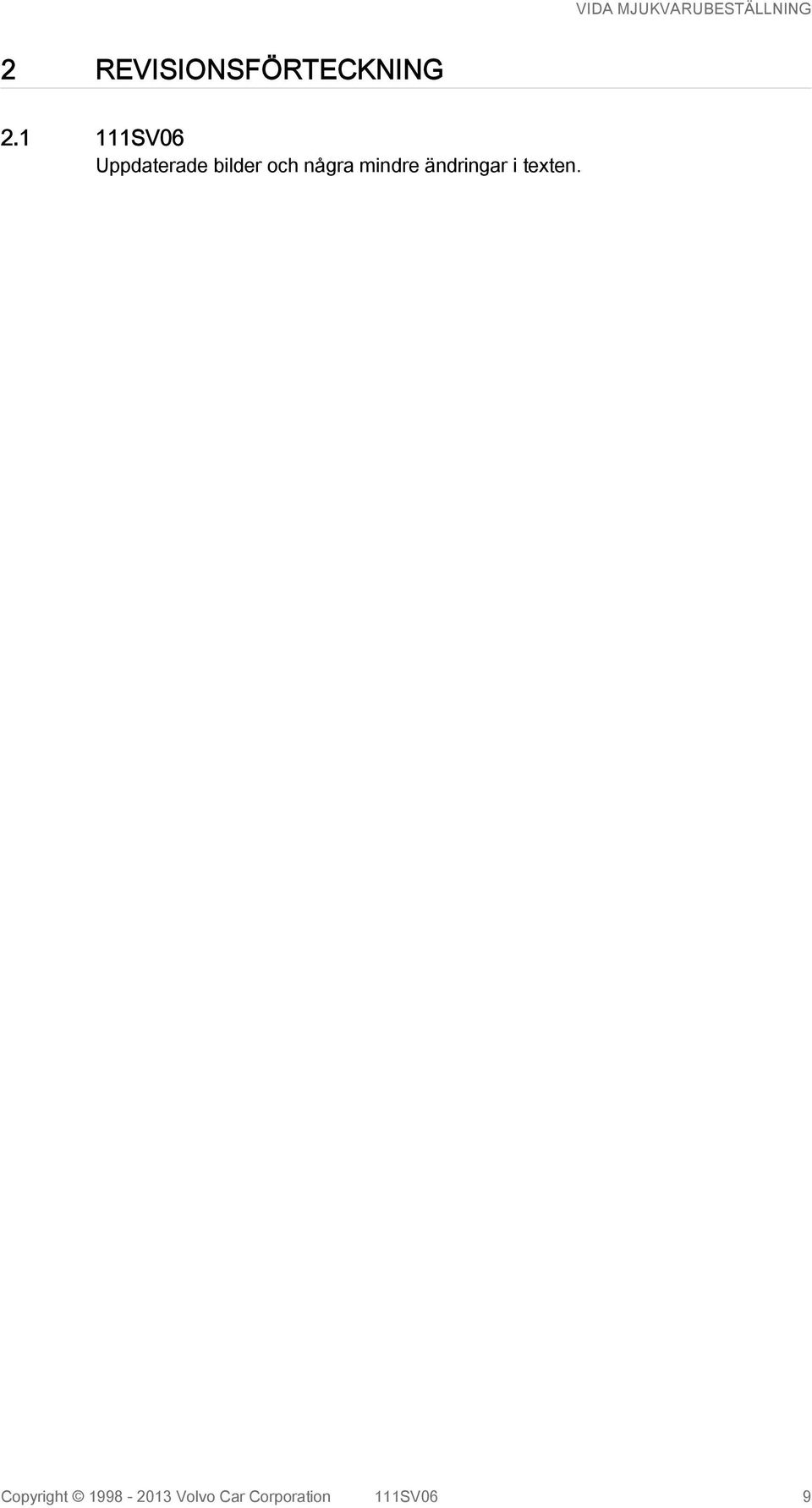

9 2 REVISIONSFÖRTECKNING SV06 Uppdaterade bilder och några mindre ändringar i texten. Copyright Volvo Car Corporation 111SV06 9
