1 SWE Tools 4 ArchiCAD 9

2 Innehåll SWE Tool Information Listor SWE Tools Ritförteckning 4 Handlingsskede 5 Revidering 6 Ändrings-PM 7 Möbellista 8 Zonlista 9 Höjdkurvor Place Mesh from Surveyers data 0 Lagerbyggare Lagernamn Zonstämplar Stämpelobjekt Visningskombination Zonstämpel 4 SWECOs Rita Information 5 PDF 5 XML export 5 Project Info 6 Story Setting 6 Inställning revidering 7 Skapa dokumentation 7 Navigator 7 Spara XML filer Välja Layouter 8 Översättning 8 PDF 8 CAD-Upload 8

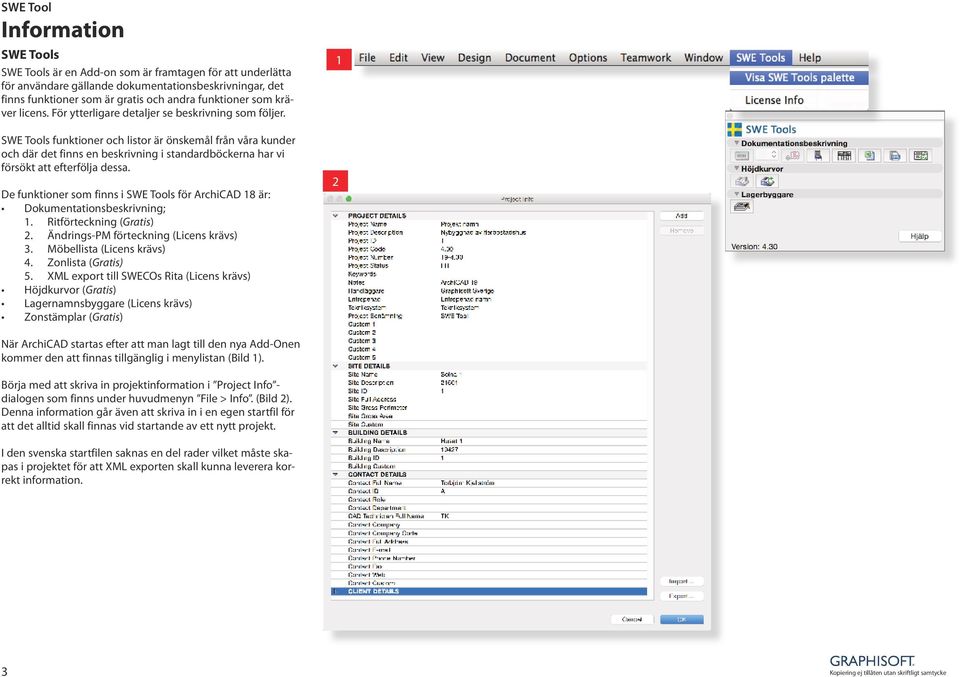

3 SWE Tool Information SWE Tools SWE Tools är en Add-on som är framtagen för att underlätta för användare gällande dokumentationsbeskrivningar, det finns funktioner som är gratis och andra funktioner som kräver licens. För ytterligare detaljer se beskrivning som följer. SWE Tools funktioner och listor är önskemål från våra kunder och där det finns en beskrivning i standardböckerna har vi försökt att efterfölja dessa. De funktioner som finns i SWE Tools för ArchiCAD 8 är: Dokumentationsbeskrivning;. Ritförteckning (Gratis). Ändrings-PM förteckning (Licens krävs). Möbellista (Licens krävs) 4. Zonlista (Gratis) 5. XML export till SWECOs Rita (Licens krävs) Höjdkurvor (Gratis) Lagernamnsbyggare (Licens krävs) Zonstämplar (Gratis) När ArchiCAD startas efter att man lagt till den nya Add-Onen kommer den att finnas tillgänglig i menylistan (Bild ). Börja med att skriva in projektinformation i Project Info - dialogen som finns under huvudmenyn File > Info. (Bild ). Denna information går även att skriva in i en egen startfil för att det alltid skall finnas vid startande av ett nytt projekt. I den svenska startfilen saknas en del rader vilket måste skapas i projektet för att XML exporten skall kunna leverera korrekt information.

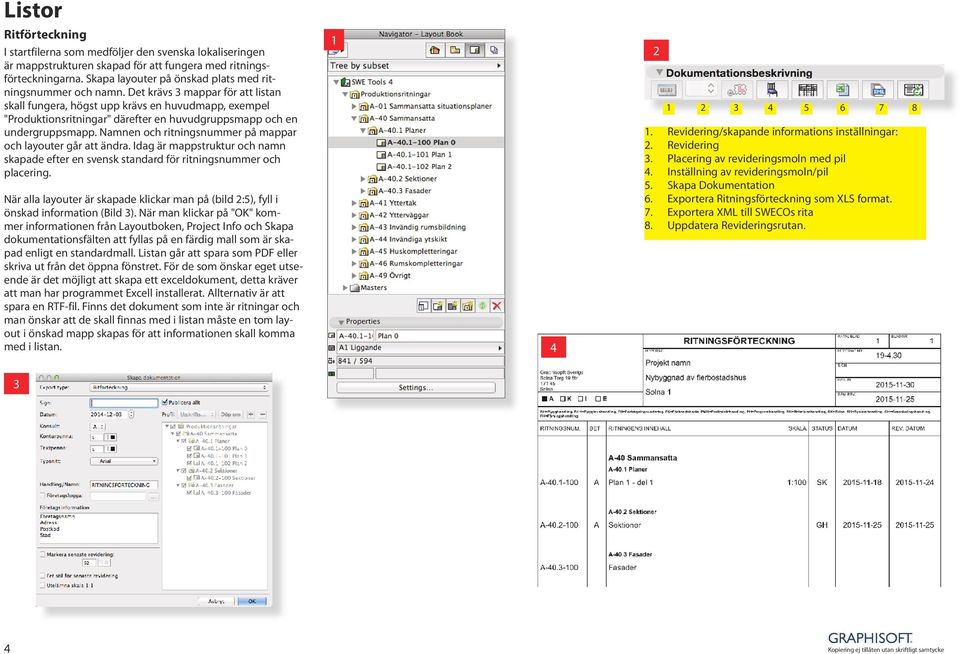

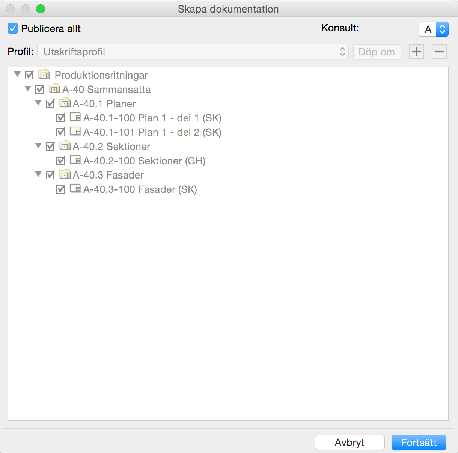

4 Listor Ritförteckning I startfilerna som medföljer den svenska lokaliseringen är mappstrukturen skapad för att fungera med ritningsförteckningarna. Skapa layouter på önskad plats med ritningsnummer och namn. Det krävs mappar för att listan skall fungera, högst upp krävs en huvudmapp, exempel "Produktionsritningar" därefter en huvudgruppsmapp och en undergruppsmapp. Namnen och ritningsnummer på mappar och layouter går att ändra. Idag är mappstruktur och namn skapade efter en svensk standard för ritningsnummer och placering. När alla layouter är skapade klickar man på (bild :5), fyll i önskad information (Bild ). När man klickar på "OK" kommer informationen från Layoutboken, Project Info och Skapa dokumentationsfälten att fyllas på en färdig mall som är skapad enligt en standardmall. Listan går att spara som PDF eller skriva ut från det öppna fönstret. För de som önskar eget utseende är det möjligt att skapa ett exceldokument, detta kräver att man har programmet Excell installerat. Allternativ är att spara en RTF-fil. Finns det dokument som inte är ritningar och man önskar att de skall finnas med i listan måste en tom layout i önskad mapp skapas för att informationen skall komma med i listan Revidering/skapande informations inställningar:. Revidering. Placering av revideringsmoln med pil 4. Inställning av revideringsmoln/pil 5. Skapa Dokumentation 6. Exportera Ritningsförteckning som XLS format. 7. Exportera XML till SWECOs rita 8. Uppdatera Revideringsrutan. 8 4

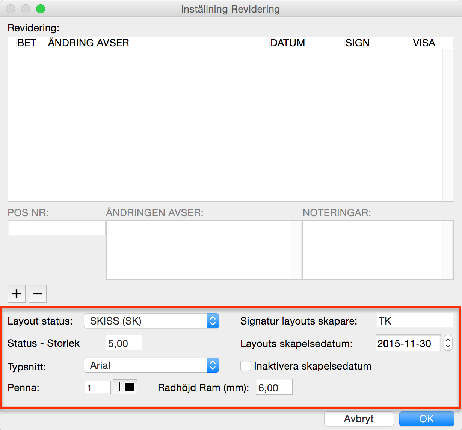

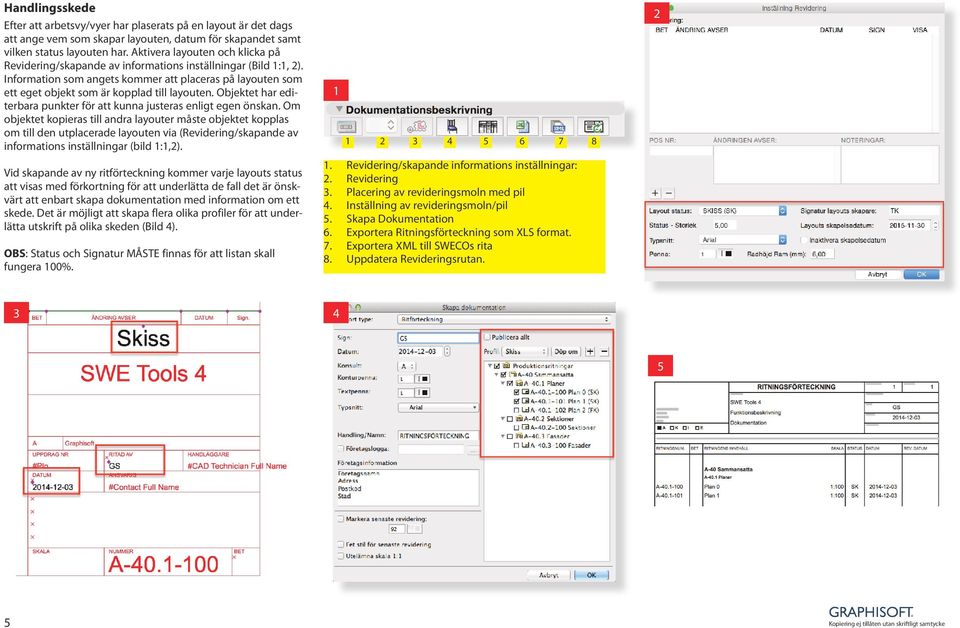

5 Handlingsskede Efter att arbetsvy/vyer har plaserats på en layout är det dags att ange vem som skapar layouten, datum för skapandet samt vilken status layouten har. Aktivera layouten och klicka på Revidering/skapande av informations inställningar (Bild :, ). Information som angets kommer att placeras på layouten som ett eget objekt som är kopplad till layouten. Objektet har editerbara punkter för att kunna justeras enligt egen önskan. Om objektet kopieras till andra layouter måste objektet kopplas om till den utplacerade layouten via (Revidering/skapande av informations inställningar (bild :,). Vid skapande av ny ritförteckning kommer varje layouts status att visas med förkortning för att underlätta de fall det är önskvärt att enbart skapa dokumentation med information om ett skede. Det är möjligt att skapa flera olika profiler för att underlätta utskrift på olika skeden (Bild 4). OBS: Status och Signatur MÅSTE finnas för att listan skall fungera 00% Revidering/skapande informations inställningar:. Revidering. Placering av revideringsmoln med pil 4. Inställning av revideringsmoln/pil 5. Skapa Dokumentation 6. Exportera Ritningsförteckning som XLS format. 7. Exportera XML till SWECOs rita 8. Uppdatera Revideringsrutan

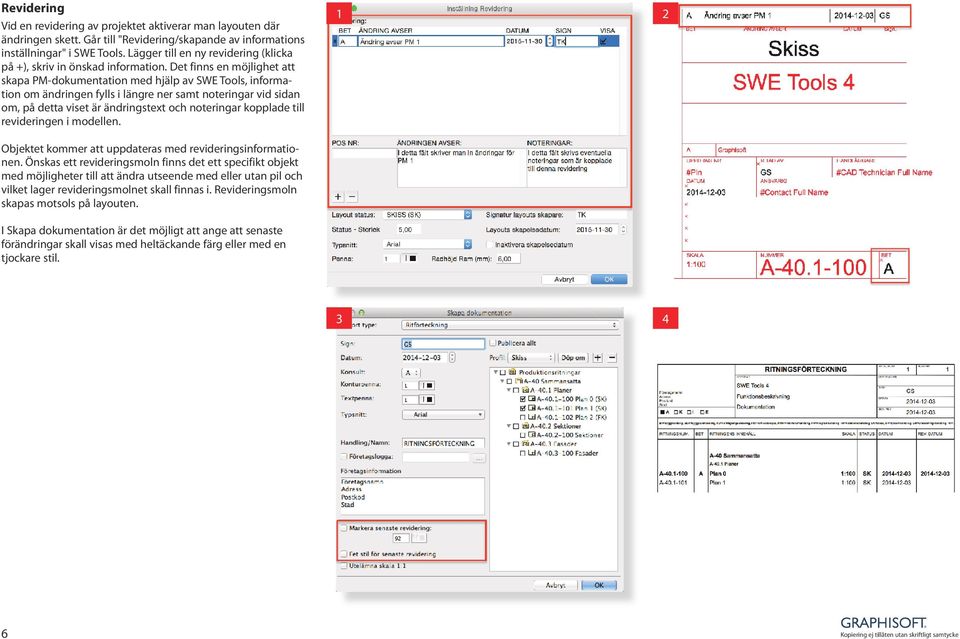

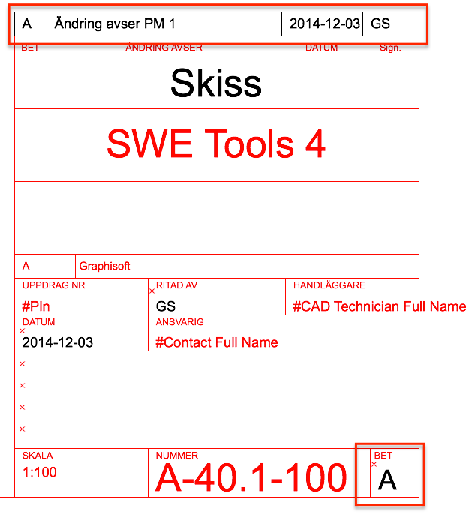

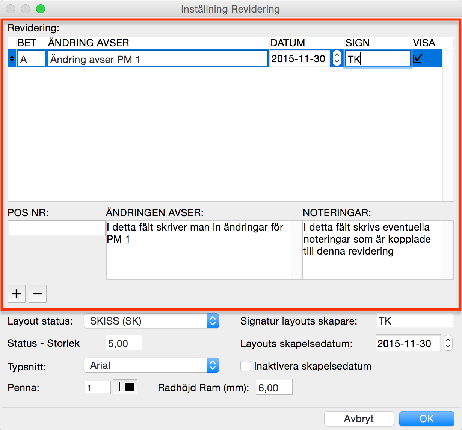

6 Revidering Vid en revidering av projektet aktiverar man layouten där ändringen skett. Går till "Revidering/skapande av informations inställningar" i SWE Tools. Lägger till en ny revidering (klicka på +), skriv in önskad information. Det finns en möjlighet att skapa PM-dokumentation med hjälp av SWE Tools, information om ändringen fylls i längre ner samt noteringar vid sidan om, på detta viset är ändringstext och noteringar kopplade till revideringen i modellen. Objektet kommer att uppdateras med revideringsinformationen. Önskas ett revideringsmoln finns det ett specifikt objekt med möjligheter till att ändra utseende med eller utan pil och vilket lager revideringsmolnet skall finnas i. Revideringsmoln skapas motsols på layouten. I Skapa dokumentation är det möjligt att ange att senaste förändringar skall visas med heltäckande färg eller med en tjockare stil. 4 6

7 Ändrings-PM Det finns en specifik lista för ändrings-pm som hämtar information från varje layout och informationen som är kopplad till ändringsparametern (Bild ). 7

8 Möbellista Objekt som placeras i skapade zoner (Bild ) kan fås ut som en lista över vilka objekt samt hur många som finns i varje zon. I varje element är det möjligt att fylla i följande information för att sedan få ut detta på en lista (Bild ).. ID. Artikelnummer. Tillverkare Vid skapande av dokumentation och val av möbellista är det möjligt att styra om det skall vara alla objekt eller de som är placerade i specifika lager (Bild :). 4 8

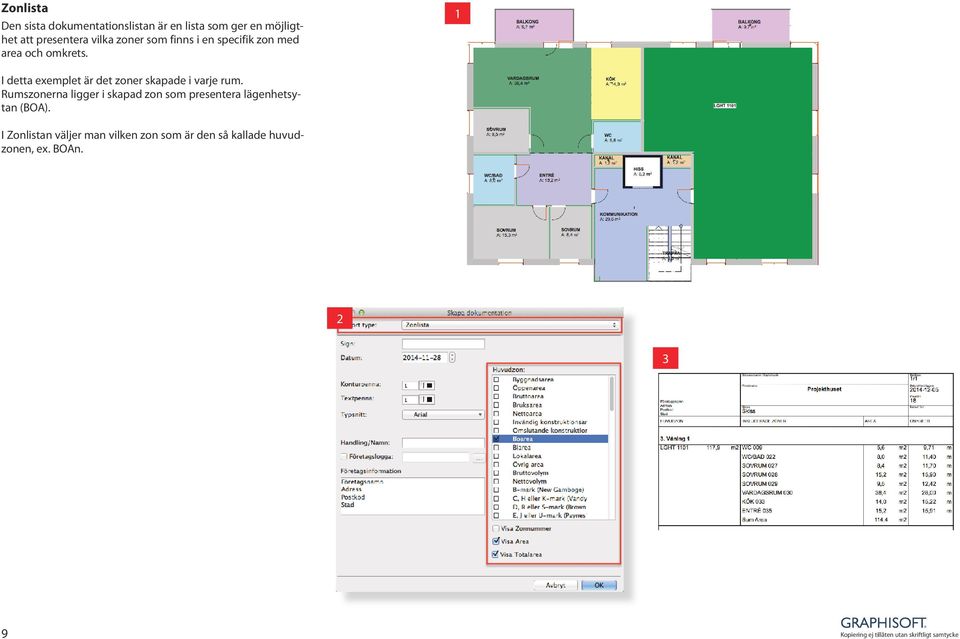

9 Zonlista Den sista dokumentationslistan är en lista som ger en möjligthet att presentera vilka zoner som finns i en specifik zon med area och omkrets. I detta exemplet är det zoner skapade i varje rum. Rumszonerna ligger i skapad zon som presentera lägenhetsytan (BOA). I Zonlistan väljer man vilken zon som är den så kallade huvudzonen, ex. BOAn. 9

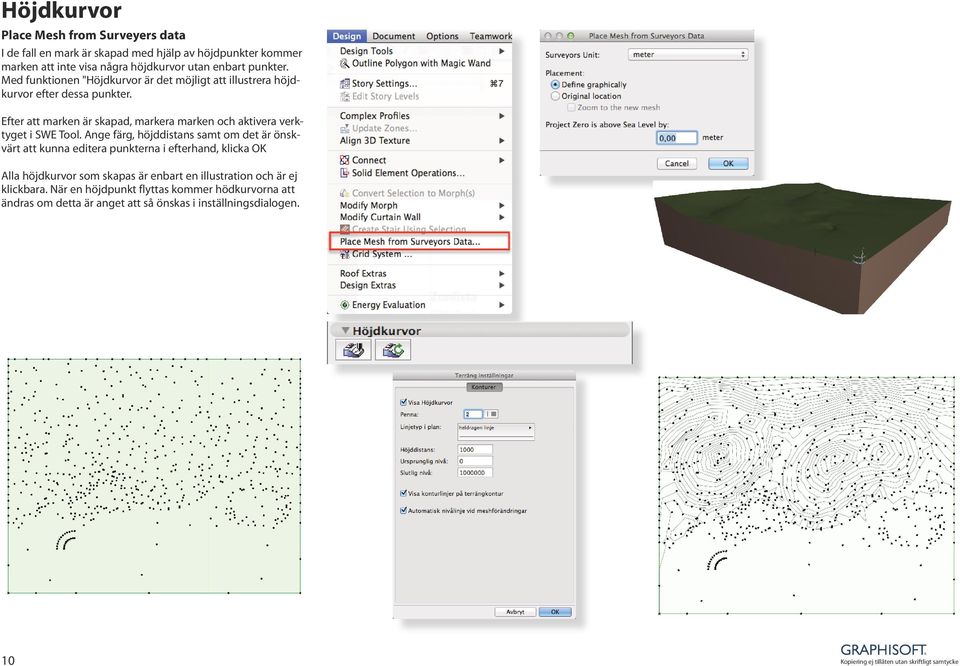

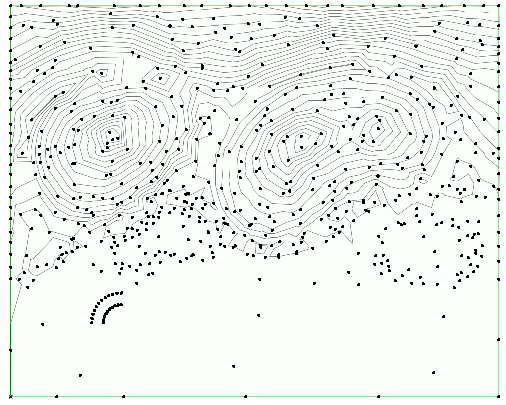

10 Höjdkurvor Place Mesh from Surveyers data I de fall en mark är skapad med hjälp av höjdpunkter kommer marken att inte visa några höjdkurvor utan enbart punkter. Med funktionen "Höjdkurvor är det möjligt att illustrera höjdkurvor efter dessa punkter. Efter att marken är skapad, markera marken och aktivera verktyget i SWE Tool. Ange färg, höjddistans samt om det är önskvärt att kunna editera punkterna i efterhand, klicka OK Alla höjdkurvor som skapas är enbart en illustration och är ej klickbara. När en höjdpunkt flyttas kommer hödkurvorna att ändras om detta är anget att så önskas i inställningsdialogen. 0

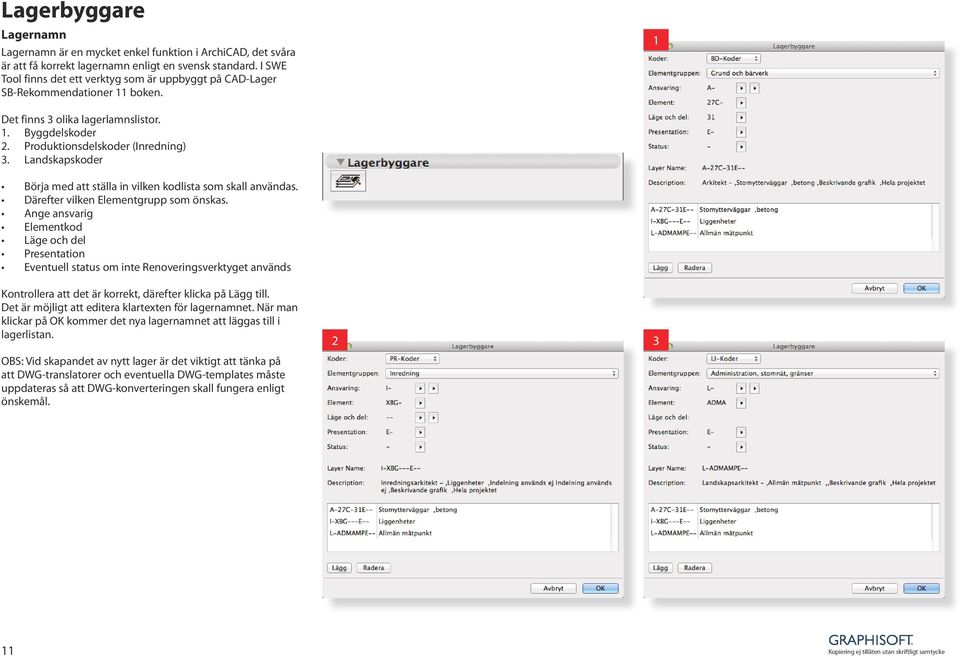

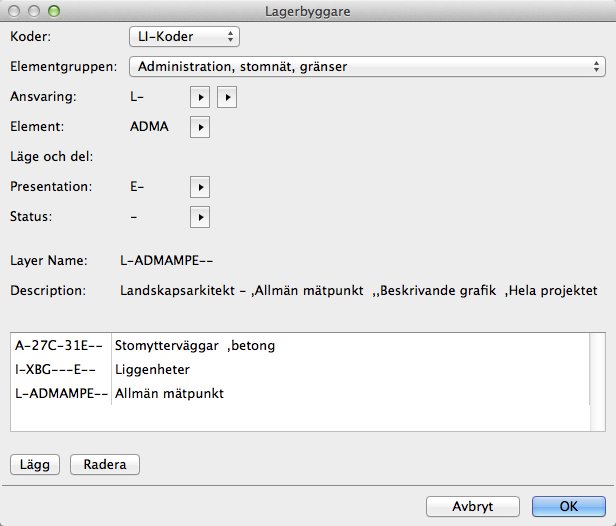

11 Lagerbyggare Lagernamn Lagernamn är en mycket enkel funktion i ArchiCAD, det svåra är att få korrekt lagernamn enligt en svensk standard. I SWE Tool finns det ett verktyg som är uppbyggt på CAD-Lager SB-Rekommendationer boken. Det finns olika lagerlamnslistor.. Byggdelskoder. Produktionsdelskoder (Inredning). Landskapskoder Börja med att ställa in vilken kodlista som skall användas. Därefter vilken Elementgrupp som önskas. Ange ansvarig Elementkod Läge och del Presentation Eventuell status om inte Renoveringsverktyget används Kontrollera att det är korrekt, därefter klicka på Lägg till. Det är möjligt att editera klartexten för lagernamnet. När man klickar på OK kommer det nya lagernamnet att läggas till i lagerlistan. OBS: Vid skapandet av nytt lager är det viktigt att tänka på att DWG-translatorer och eventuella DWG-templates måste uppdateras så att DWG-konverteringen skall fungera enligt önskemål.

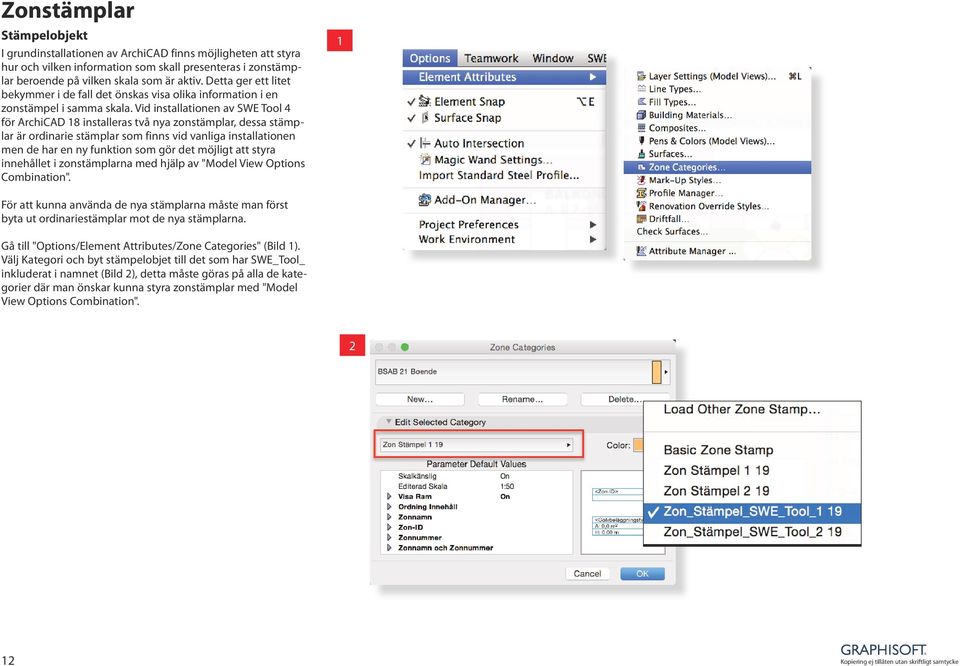

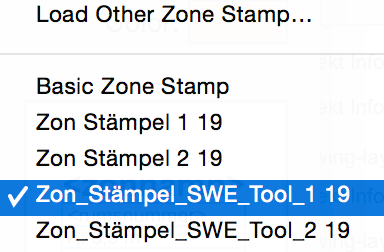

12 Zonstämplar Stämpelobjekt I grundinstallationen av ArchiCAD finns möjligheten att styra hur och vilken information som skall presenteras i zonstämplar beroende på vilken skala som är aktiv. Detta ger ett litet bekymmer i de fall det önskas visa olika information i en zonstämpel i samma skala. Vid installationen av SWE Tool 4 för ArchiCAD 8 installeras två nya zonstämplar, dessa stämplar är ordinarie stämplar som finns vid vanliga installationen men de har en ny funktion som gör det möjligt att styra innehållet i zonstämplarna med hjälp av "Model View Options Combination". För att kunna använda de nya stämplarna måste man först byta ut ordinariestämplar mot de nya stämplarna. Gå till "Options/Element Attributes/Zone Categories" (Bild ). Välj Kategori och byt stämpelobjet till det som har SWE_Tool_ inkluderat i namnet (Bild ), detta måste göras på alla de kategorier där man önskar kunna styra zonstämplar med "Model View Options Combination".

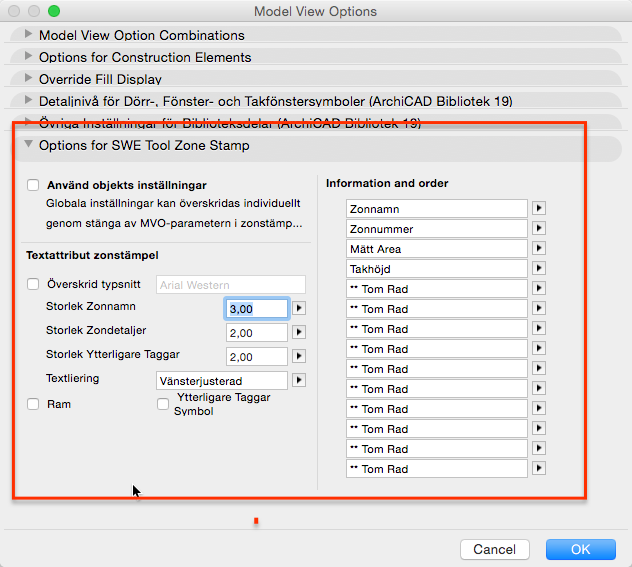

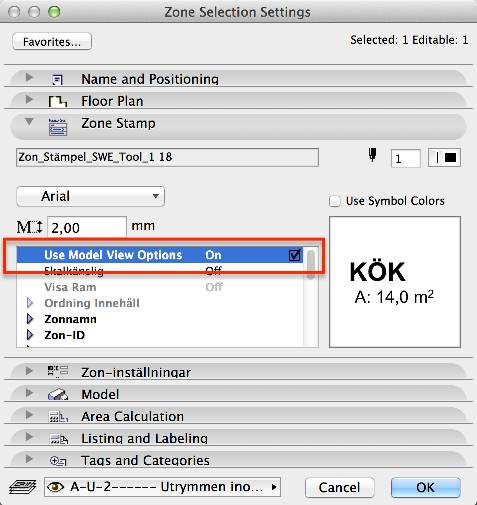

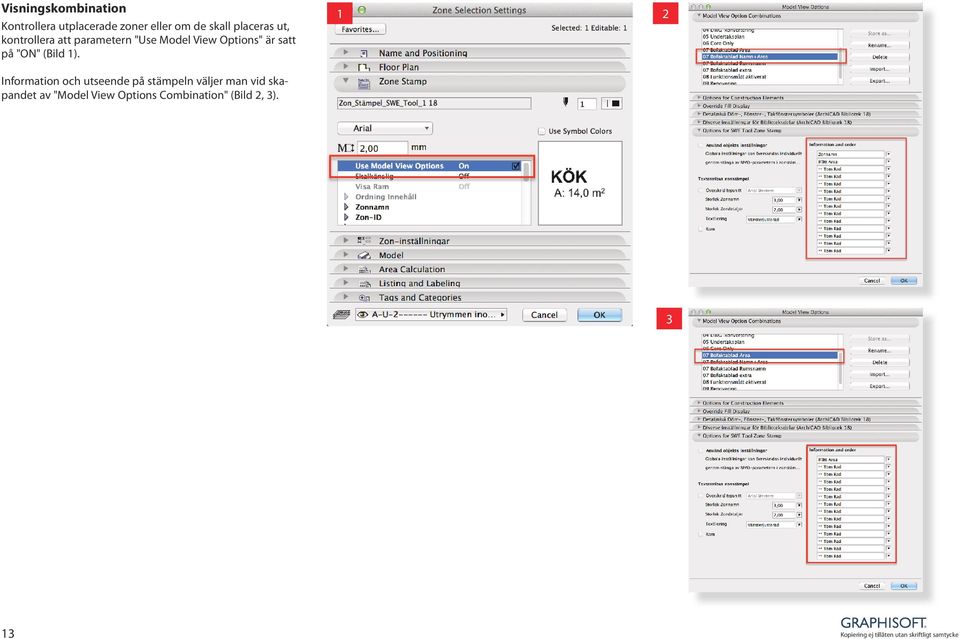

13 Visningskombination Kontrollera utplacerade zoner eller om de skall placeras ut, kontrollera att parametern "Use Model View Options" är satt på "ON" (Bild ). Information och utseende på stämpeln väljer man vid skapandet av "Model View Options Combination" (Bild, ).

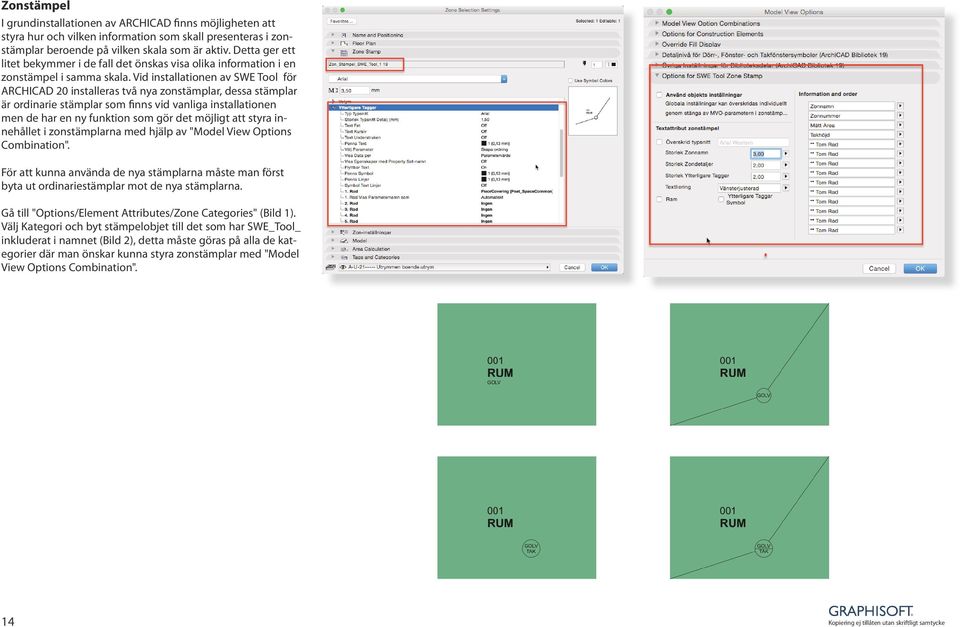

14 Zonstämpel I grundinstallationen av ARCHICAD finns möjligheten att styra hur och vilken information som skall presenteras i zonstämplar beroende på vilken skala som är aktiv. Detta ger ett litet bekymmer i de fall det önskas visa olika information i en zonstämpel i samma skala. Vid installationen av SWE Tool för ARCHICAD 0 installeras två nya zonstämplar, dessa stämplar är ordinarie stämplar som finns vid vanliga installationen men de har en ny funktion som gör det möjligt att styra innehållet i zonstämplarna med hjälp av "Model View Options Combination". För att kunna använda de nya stämplarna måste man först byta ut ordinariestämplar mot de nya stämplarna. Gå till "Options/Element Attributes/Zone Categories" (Bild ). Välj Kategori och byt stämpelobjet till det som har SWE_Tool_ inkluderat i namnet (Bild ), detta måste göras på alla de kategorier där man önskar kunna styra zonstämplar med "Model View Options Combination". 4

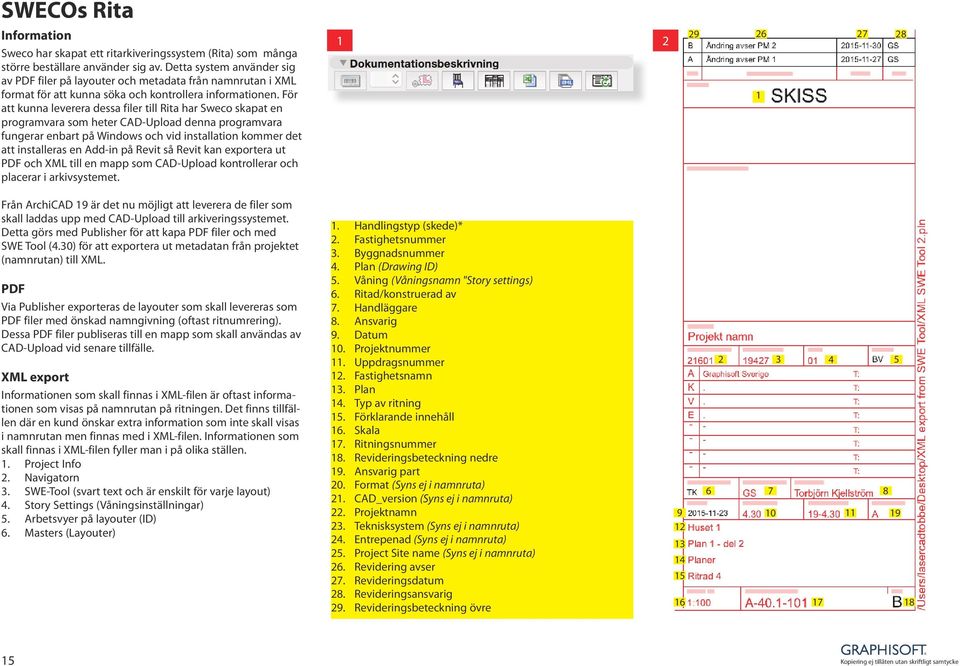

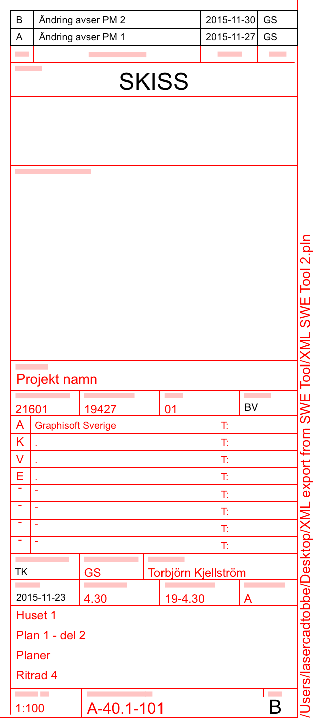

15 SWECOs Rita Information Sweco har skapat ett ritarkiveringssystem (Rita) som många större beställare använder sig av. Detta system använder sig av PDF filer på layouter och metadata från namnrutan i XML format för att kunna söka och kontrollera informationen. För att kunna leverera dessa filer till Rita har Sweco skapat en programvara som heter CAD-Upload denna programvara fungerar enbart på Windows och vid installation kommer det att installeras en Add-in på Revit så Revit kan exportera ut PDF och XML till en mapp som CAD-Upload kontrollerar och placerar i arkivsystemet Från ArchiCAD 9 är det nu möjligt att leverera de filer som skall laddas upp med CAD-Upload till arkiveringssystemet. Detta görs med Publisher för att kapa PDF filer och med SWE Tool (4.0) för att exportera ut metadatan från projektet (namnrutan) till XML. PDF Via Publisher exporteras de layouter som skall levereras som PDF filer med önskad namngivning (oftast ritnumrering). Dessa PDF filer publiseras till en mapp som skall användas av CAD-Upload vid senare tillfälle. XML export Informationen som skall finnas i XML-filen är oftast informationen som visas på namnrutan på ritningen. Det finns tillfällen där en kund önskar extra information som inte skall visas i namnrutan men finnas med i XML-filen. Informationen som skall finnas i XML-filen fyller man i på olika ställen.. Project Info. Navigatorn. SWE-Tool (svart text och är enskilt för varje layout) 4. Story Settings (Våningsinställningar) 5. Arbetsvyer på layouter (ID) 6. Masters (Layouter). Handlingstyp (skede)*. Fastighetsnummer. Byggnadsnummer 4. Plan (Drawing ID) 5. Våning (Våningsnamn "Story settings) 6. Ritad/konstruerad av 7. Handläggare 8. Ansvarig 9. Datum 0. Projektnummer. Uppdragsnummer. Fastighetsnamn. Plan 4. Typ av ritning 5. Förklarande innehåll 6. Skala 7. Ritningsnummer 8. Revideringsbeteckning nedre 9. Ansvarig part 0. Format (Syns ej i namnruta). CAD_version (Syns ej i namnruta). Projektnamn. Teknisksystem (Syns ej i namnruta) 4. Entrepenad (Syns ej i namnruta) 5. Project Site name (Syns ej i namnruta) 6. Revidering avser 7. Revideringsdatum 8. Revideringsansvarig 9. Revideringsbeteckning övre

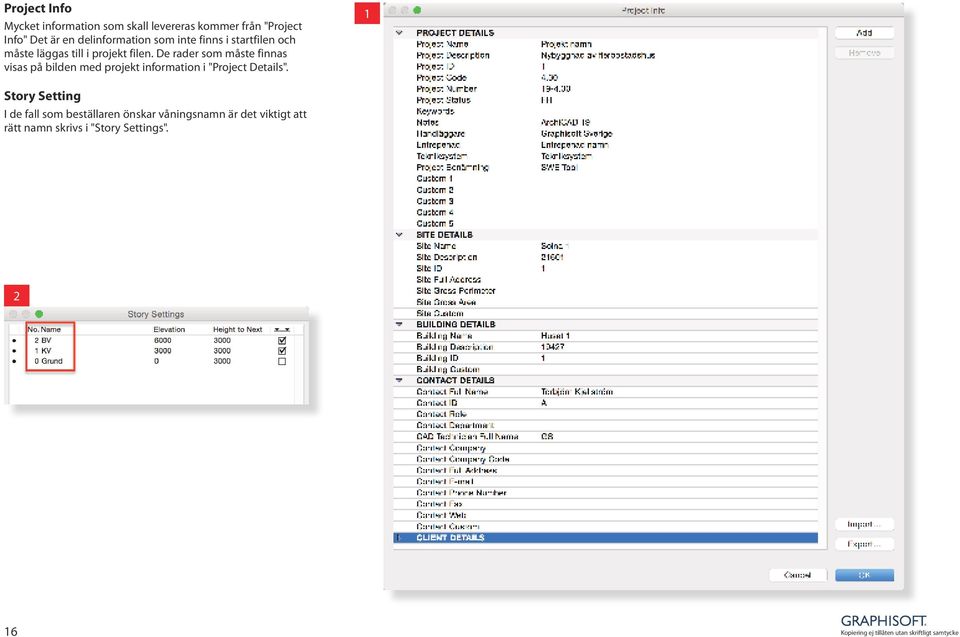

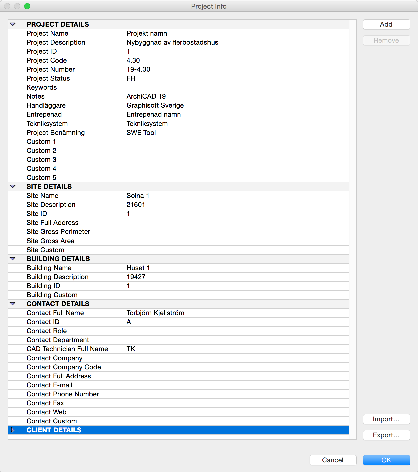

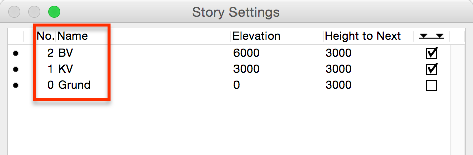

16 Project Info Mycket information som skall levereras kommer från "Project Info" Det är en delinformation som inte finns i startfilen och måste läggas till i projekt filen. De rader som måste finnas visas på bilden med projekt information i "Project Details". Story Setting I de fall som beställaren önskar våningsnamn är det viktigt att rätt namn skrivs i "Story Settings". 6

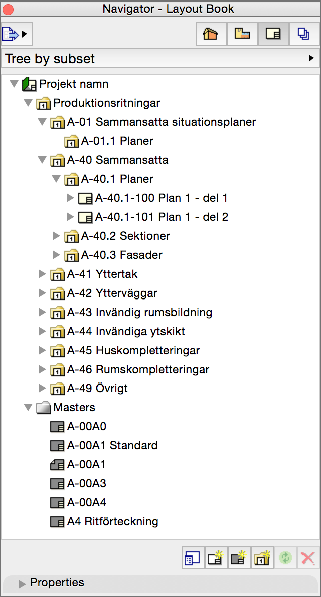

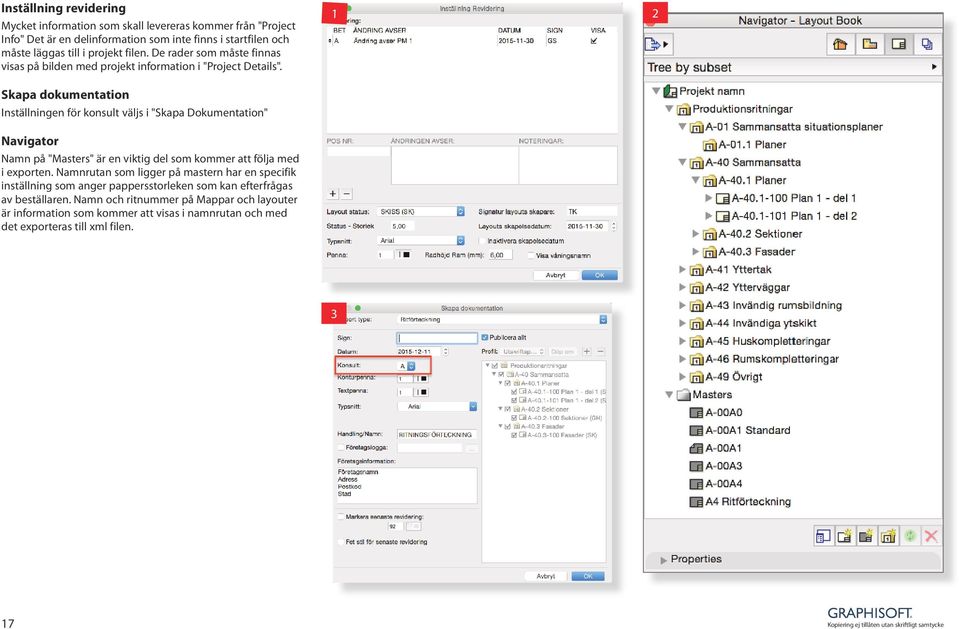

17 Inställning revidering Mycket information som skall levereras kommer från "Project Info" Det är en delinformation som inte finns i startfilen och måste läggas till i projekt filen. De rader som måste finnas visas på bilden med projekt information i "Project Details". Skapa dokumentation Inställningen för konsult väljs i "Skapa Dokumentation" Navigator Namn på "Masters" är en viktig del som kommer att följa med i exporten. Namnrutan som ligger på mastern har en specifik inställning som anger pappersstorleken som kan efterfrågas av beställaren. Namn och ritnummer på Mappar och layouter är information som kommer att visas i namnrutan och med det exporteras till xml filen. 7

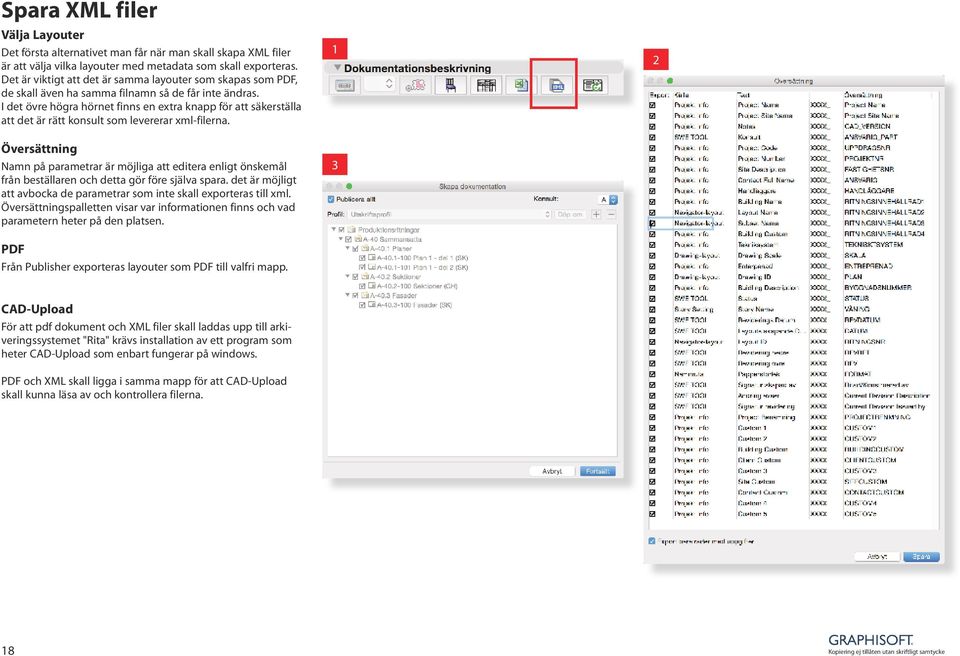

18 Spara XML filer Välja Layouter Det första alternativet man får när man skall skapa XML filer är att välja vilka layouter med metadata som skall exporteras. Det är viktigt att det är samma layouter som skapas som PDF, de skall även ha samma filnamn så de får inte ändras. I det övre högra hörnet finns en extra knapp för att säkerställa att det är rätt konsult som levererar xml-filerna. Översättning Namn på parametrar är möjliga att editera enligt önskemål från beställaren och detta gör före själva spara. det är möjligt att avbocka de parametrar som inte skall exporteras till xml. Översättningspalletten visar var informationen finns och vad parametern heter på den platsen. PDF Från Publisher exporteras layouter som PDF till valfri mapp. CAD-Upload För att pdf dokument och XML filer skall laddas upp till arkiveringssystemet "Rita" krävs installation av ett program som heter CAD-Upload som enbart fungerar på windows. PDF och XML skall ligga i samma mapp för att CAD-Upload skall kunna läsa av och kontrollera filerna. 8
