1 Tjörns kommun Bullerutredning Rönnäng 1:267 Koncept 1 Malmö

2 Datum Uppdragsnummer Utgåva/Status Koncept 1 Hamid Rezaie Johan Irvenå Hamid Rezaie Uppdragsledare Handläggare Granskare Ramböll Sverige AB Skeppsgatan Malmö Telefon Fax Unr Organisationsnummer

Granskare Ramböll Sverige AB Skeppsgatan 5 211 11 Malmö Telefon 010-615 60

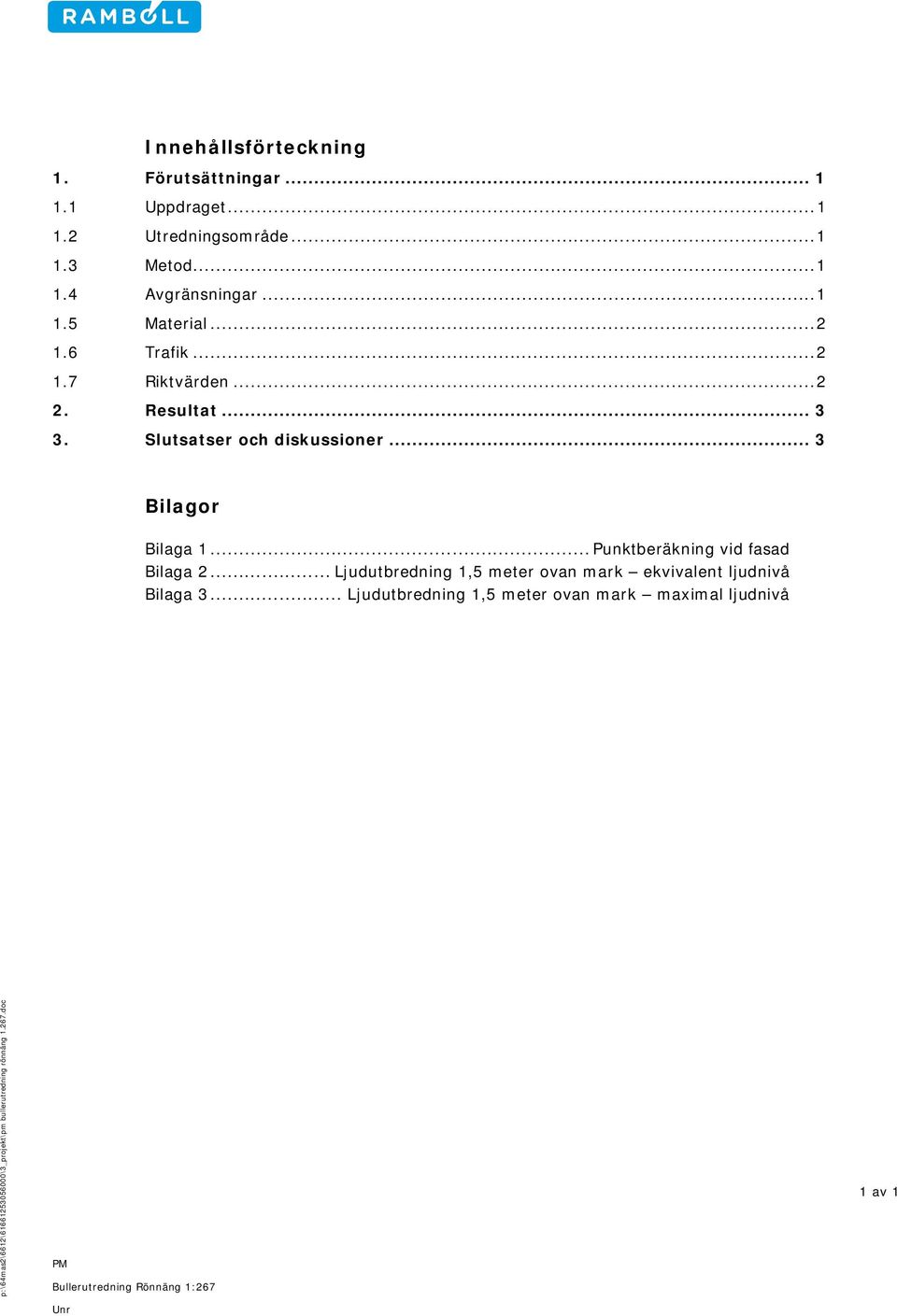

3 Innehållsförteckning 1. Förutsättningar Uppdraget Utredningsområde Metod Avgränsningar Material Trafik Riktvärden Resultat Slutsatser och diskussioner... 3 Bilagor Bilaga 1... Punktberäkning vid fasad Bilaga 2... Ljudutbredning 1,5 meter ovan mark ekvivalent ljudnivå Bilaga 3... Ljudutbredning 1,5 meter ovan mark maximal ljudnivå p:\64mas2\6612\ \3_projekt\pm bullerutredning rönnäng doc Bullerutredning Rönnäng 1:267 Unr 1 av 1

$.. Ljudutbredning 1,5 meter ovan mark maximal ljudnivå p:\64mas2\6612\61661253056000\3_projekt\pm bullerutredning rönnäng 1.267.$

4 1. Förutsättningar 1.1 Uppdraget Uppdraget omfattar att göra en bullerutredning för en byggnad som ska bli permanentbostad på fastigheten Rönnäng 1:267 i Tjörns kommun. Beställare: Elisabet Ejeborn, Tjörns kommun. 1.2 Utredningsområde Utredningsområdet är inom det rödstreckade området i figur 1. Figur 1 Utredningsområdet är inom det rödstreckade området. p:\64mas2\6612\ \3_projekt\pm bullerutredning rönnäng doc 1.3 Metod Beräkningarna har genomförts enligt den nordiska beräkningsmodellen för vägtrafik, RTN 1996, i programmet SoundPLAN version 7.1. I programmet har en tredimensionell beräkningsmodell byggts upp utifrån digitala nivålinjer. I denna har sedan byggnader och vägar lagts in som utgångspunkt för beräkningarna. 1.4 Avgränsningar I utredningen redovisas enbart bullernivåer från vägtrafiken. Bullerutredning Rönnäng 1:267 Unr av 3

$p:\64mas2\6612\61661253056000\3_projekt\pm bullerutredning rönnäng 1.267.doc 1.$

5 1.5 Material Allt material som har använts i utredningen har erhållits från Tjörns kommun. 1.6 Trafik Uppgifter om trafikmängd och hastighet på väg 718 för nuläget kommer från Trafikverket och är sedan uppräknat enligt Trafikverkets referensprognos. I tabell 1 redovisas de indata som har använts vid beräkningarna för år Tabell 1 Trafikmängd, andel tung trafik samt hastighet för de olika länkarna. Fordon per dygn/andel tung trafik Hastighet km/tim Väg 718, år / 6 % 50 Väg 718, år / 8 % Riktvärden I tabell 2 redovisas de riktvärden som Naturvårdsverket föreslog 1991 för permanentbostäder. Tabell 2 Lokaltyp eller områdestyp Utomhus Permanentbostäder, frifältsvärde vid fasad Uteplats vid permanentbostad Riktvärden för permanentbostäder föreslagna av Naturvårdsverket Ekvivalent ljudnivå i dba för dygn Maximal ljudnivå i dba Inomhus Permanentbostäder Avser boningsrum p:\64mas2\6612\ \3_projekt\pm bullerutredning rönnäng doc Bullerutredning Rönnäng 1:267 Unr av 3

I tabell 1 redovisas de indata som har använts vid beräkningarna för år 2032. Tabell 1 Trafikmängd, andel tung trafik samt hastighet för de olika länkarna.

6 2. Resultat Resultatet redovisas i bilaga 1-3. I bilaga 1 redovisas punktberäkningar för våning 1 och 2, i bilaga 2 och 3 visas ljudutbredningskartor med ekvivalent respektive maximal ljudnivå på 1,5 meter ovan mark. Beräkningarna visar att den ekvivalenta ljudnivån överstiger riktvärdet för permanentbostäder med cirka 5 dba vid både våning 1 och 2. Även den ekvivalenta och maximala ljudnivån inomhus bedöms bli högre än de uppsatta riktvärdena. Se tabell 3 och bilaga 1. Våning 1, mest utsatta sida vid fasad Våning 2 mest utsatta sida vid fasad Inomhus 1, mest utsatta sida Ekvivalent ljudnivå, dba Maximal ljudnivå, dba Ett schablonvärde på 25 dba har använts som fasaddämpning. Vilket är en vanlig dämpning för äldre hus med tvåglasfönster Beräkningarna visar också på att den bakre delen av tomten finns det tillgång till uteplats där den ekvivalenta ljudnivån inte överstiger riktvärdet för uteplatsser på 55 dba. Se bilaga Slutsatser och diskussioner p:\64mas2\6612\ \3_projekt\pm bullerutredning rönnäng doc Bullerutredning Rönnäng 1:267 Unr Ur bullerhänsyn bedöms byggnaden inte vara lämplig som permanentbostad då riktvärdena överskrids med marginal så väl utomhus som inomhus. För att klara riktvärdena behöver bullerskyddande åtgärder göras, som till exempel en skärm ut efter tomtgräns. Vilken dock kan komma att behöva vara hög för att klara riktvärdena vid våning 2. För att enbart klara riktvärdena inomhus bedöms det vara tillräckligt med att byta ut de befintliga fönstren mot moderna treglasfönster. 3 av 3

Beräkningarna visar att den ekvivalenta ljudnivån överstiger riktvärdet för permanentbostäder med cirka 5 dba vid både våning 1 och 2.

7 Punktberäkning vid fasad - År 2032 BILAGA 1 (3) Teckenförklaring Bostad Komplement Vägbana Fastighetsgräns 1 Fasadpunkt Fasadpunkt med överskridande Nivåtabell vån/ekv/max Skala A4 1: m Ramböll Sverige AB Skeppsgatan 5, Malmö Datum:

Nivåtabell vån/ekv/max 1 12 25 2 13 26 1 55 78 2 56 77 1 3 2 4 1 56 78 2 56 77 1 60 80 2 60

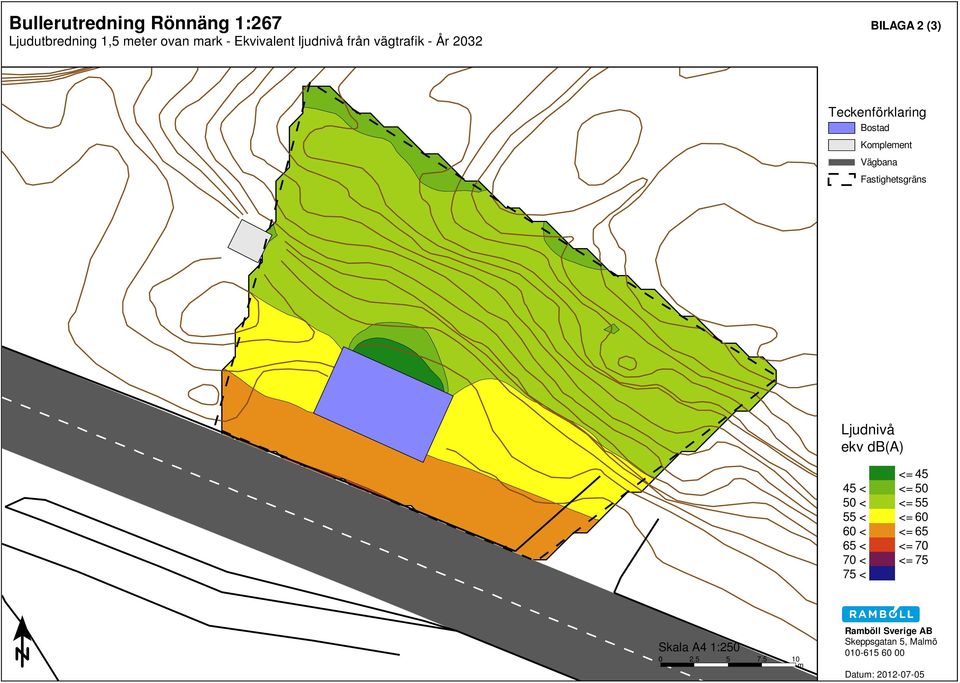

8 Ljudutbredning 1,5 meter ovan mark - Ekvivalent ljudnivå från vägtrafik - År 2032 BILAGA 2 (3) Teckenförklaring Bostad Komplement Vägbana Fastighetsgräns Ljudnivå ekv db(a) <= < <= < <= < <= < <= < <= < <= < Skala A4 1: m Ramböll Sverige AB Skeppsgatan 5, Malmö Datum:

45 45 < <= 50 50 < <= 55 55 < <= 60 60 < <= 65 65 < <= 70 70 < <= 75 75 < Skala A4 1:250

9 Ljudutbredning 1,5 meter ovan mark - Maximal ljudnivå från vägtrafik - År 2032 BILAGA 3 (3) Teckenförklaring Bostad Komplement Vägbana Fastighetsgräns Ljudnivå max db(a) <= < <= < <= < <= < <= < <= < <= < Skala A4 1: m Ramböll Sverige AB Skeppsgatan 5, Malmö Datum:

60 < <= 65 65 < <= 70 70 < <= 75 75 < <= 80 80 < <= 85 85 < <= 90 90 < Skala A4 1:250 0
