1 memo03.docx PM Bullerutredning Vallbacken 24:3, Gävle kommun Bakgrund Sweco har på uppdrag av Hemsö Fastighets AB tagit fram en bullerutredning för fastigheten Vallbacken 24:3 i kvarteret Gustavsberg i Gävle. Bakgrunden till utredningen är den detaljplaneändring man vill utföra för fastigheten. Gällande detaljplan är från 1980 och anger A, allmänt ändamål. Fastighetsägaren har nu önskemål om att kunna nyttja fastigheten för bostäder, vård och centrumändamål med undervisningslokaler vilket kräver en ändring av detaljplanen. Kraven på ljudnivå i den nya detaljplanen blir skarpare än i nuläget då byggnaden klassas som befintlig miljö. Gävle kommun har tagit fram en översiktlig bullerkartering för hela kommunen som dock inte är lämplig att använda vid bedömning av enskilda fastigheters ljudnivåer samt åtgärdsbehov. Syftet med denna utredning är att i detalj titta närmare på hur byggnaden och utemiljön på fastigheten Vallbacken 24:3 ljudmässigt berörs av trafiken på Kaserngatan och Vallbacksgatan. Om gällande riktvärden överskrids är målet att föreslå åtgärder som gör att fastigheten ändå kan uppfylla kraven på god boendemiljö. Avgränsning Fastigheten Vallbacken 24:3 är belägen på söder i Gävle och omfattar hela kvarteret Gustavsberg. Fastigheten gränsar till Kaserngatan i söder och Vallbacksgatan i väster. På Ängsvägen i öster är trafiken begränsad till boendetrafik och omfattas inte av denna utredning då dess påverkan bedöms försumbar. Byggnaden på fastigheten är i tegel med 1-3 våningar i olika sektioner. I nuläget finns öppna balkonger och uteplatser vid flera av fasaderna. Beräkning Bullerberäkningarna har utförts enligt Nordiska beräkningsmodellen för vägtrafikbuller, Statens naturvårdsverk (SNV) rapport 4653 och genomförts i beräkningsprogrammet SoundPLAN, version 7.3. I beräkningsprogrammet har en tredimensionell bild av området byggts upp utifrån kommunens detaljkarta. Beräkningsmodellen är avsedd att användas för fysisk planering samt vid planering av bullerreducerande åtgärder. Gällande riktvärden förutsätter att ljudnivån beräknas enligt den Nordiska beräkningsmodellen. Nedanstående riktvärden för trafikbuller bör normalt inte överskridas vid väsentlig ombyggnad av trafikinfrastruktur: 1 (7) S w e co Drottninggatan 6 Box 676 SE Gävle, Sverige Telefon +46 (0) Sweco Environment AB Org.nr Styrelsens säte: Stockholm Sara Dahlsten Telefon direkt sara.dahlsten@sweco.se

2 30 dba ekvivalentnivå inomhus 45 dba maximalnivå inomhus nattetid 55 dba ekvivalentnivå utomhus (vid fasad) 70 dba maximalnivå vid uteplats i anslutning till bostad Beräkningar för ljudutbredningen har utförts för maximal och ekvivalent ljudnivå. En trafikmätning har utförts under juni 2014 för att få uppdaterade trafikmängder på Kaserngatan samt Vallbacksgatan (tabell 1). Tabell 1. Trafikering Delsträcka ÅDT 2014 Andel tung trafik Hastighet Kaserngatan % 50 km/h Vallbacksgatan % 30 km/h Vid mätningarna som utförden 2-4 juni 2014 ser man tydliga toppar i trafikmängden på morgonen och på eftermiddagen. Nattetid är trafikeringen mycket låg på båda vägavsnitten. Resultat Beräkningarna visar att fasaderna närmast mot Kaserngatan och Vallbacksgatan utsätts för ljudnivåer som överskrider riktvärdena. Högsta beräknade värdet är 61 dba ekvivalent ljudnivå respektive 77 dba maximal ljudnivå och gäller vid fasad Figur 1: Fasader med fönster som överskrider gällande riktvärden för ekvivalent och maximal ljudnivå vid fasad. Vid övriga fasader innehålls samtliga riktvärden.

3 Vid vägtrafik är vanligtvis ekvivalentnivån dimensionerande för eventuella åtgärder varför utbredningen av denna ljudnivå redovisas i figur 2. Ljudnivån redovisas 2 meter över mark enligt standard. För ljudnivå vid fasad för enskilda våningsplan se figur 3. Figur 2: Beräknad ekvivalent ljudutbredning 2 meter över mark.

4 våning Ekvivalent ljudnivå Maximal ljudnivå Figur 3: Beräknad ljudnivå per våningsplan för fasader med fönster som överskrider gällande riktvärden Fasadvärdena redovisas enligt nedan Fasad nr

5 Förslag på åtgärder Alternativ 1 För att förbättra utomhusmiljö och sänka ljudnivån vid fasad kan en skärm placeras längs med Kaserngatan. En skärm med höjden 2 meter innebär att ljudnivån vid fasad uppfyller riktvärdet i markplan vid samtliga fasader. För de övre våningsplanen överskrids dock fortfarande riktvärdet vid fasad för både ekvivalent och maximal ljudnivå vid korsningen Kaserngatan Vallbacksgatan. Det kan krävas kompletterande åtgärder på fasad/fönster för att riktvärdena för inomhusmiljö ska uppfyllas. Dämpningseffekten av skärmen ses i figur 4 och 5, utbredning 2 meter över mark samt fasadvärden för de enskilda våningsplanen. Skärmen är placerad i linje med befintlig gärdesgård ut mot Kaserngatan. Figur 4: Ljudutbredning 2 meter över mark med en 2 meter hög skärm mot Kaserngatan.

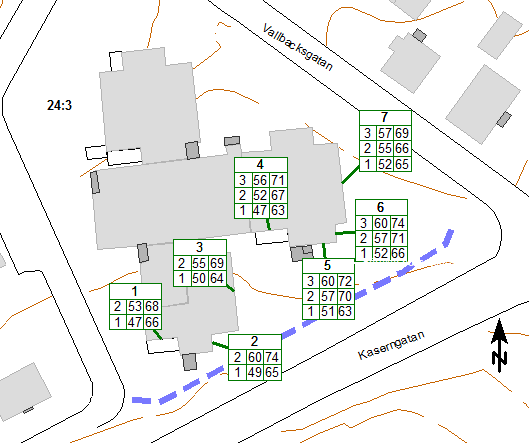

6 Figur 5: Beräknad ljudnivå för enskilda våningsplan med en 2 meter hög skärm mot Kaserngatan. Alternativ 2 Utan en längre skärm vid Kaserngatan kommer det ekvivalent riktvärdet vid fasad att överskridas. Åtgärder i anslutning till fasad samt skapandet av avskärmade ytor i utemiljön kan ändå göra att en god boendemiljö kan uppnås. Med inglasning av befintliga uteplatser/balkonger vid fasad 1 och 4 kan riktvärdena för uteplats innehållas samtidigt som man erhåller en dämpning för bakomliggande fasad som innebär att riktvärdena inomhus uppfylls. För övriga fasader, 2,3 och 5-7, som exponeras för ljudnivåer överskridande gällande riktvärden krävs att fönstren uppfyller ljudkraven enligt tabellen nedan för att riktvärden för inomhusmiljö ska uppfyllas.

7 Tabell 2: Beräknade fasadvärden samt dämpningskrav för fönsteråtgärder för att uppfylla riktvärden för inomhusmiljö. Fasad Våning Beräknad ljudnivå utomhus vid fasad Fasad 1 Fasad 2 Fasad 3 Fasad 4 Fasad 5 Fasad 6 Fasad 7 Dämpningskrav vid fönsteråtgärd för att uppfylla gällande riktvärden för inomhusmiljö Ekvivalent [dba] Maximal [dba] Rw+Ctr BV V BV V BV V BV V V BV V V BV V V BV V V För att skapa en god utomhusmiljö kan fristående avskärmningar placeras på tillgängliga grönytor för att på så sätt möjliggöra för en skyddad lekyta eller tex grillplats. Sammanfattning Fastigheten Vallbacken 24:3 berörs av ljudnivåer över gällande riktvärden för flera av fasaderna mot Kaserngatan respektive Vallbacksgatan. Med eventuella åtgärder på fasaden samt i utemiljön kan man dock nå en god boendemiljö. En lång skärm längs Kaserngatan ger en bra heltäckande dämpning vid fasaderna i markplan men behöver eventuellt kompletteras med fasadåtgärder på de övre våningsplanen. En lång skärm kan också skapa en känsla av instängdhet på gården och kan vara svår att smälta in i omgivande miljö. Utformning och gestaltning är mycket viktigt vid val av denna åtgärd. Att jobba med fasadåtgärder i kombination med mindre fristående avskärmningar i utemiljön ger en öppnare känsla och mer frihet att dela in utemiljön i olika rum beroende på behov och verksamhet. Dock får man då inte en lika bra dämpning vid fasad. En inventering av befintlig fasad/fönster kan ge besked om samtliga fönster på utsatta fasader behöver åtgärdas eller om nuvarande fönster uppfyller de krav som ställs avseende bullerdämpning. Man bör vid planering av rumsfördelning i fastigheten i möjligaste mån undvika att placera de rum med de högsta ljudkraven, t.ex. sovrum, vid de fasader som utsätts för de högsta bullernivåerna. Om möjlighet finns bör man även styra verksamheten i fastigheten så att de mest bullerutsatta delarna används för verksamhet med lägre bullerkrav eller där man vistas under begränsade tidperioder.
