1 Avvikelserapport Fantastic Four Page 1

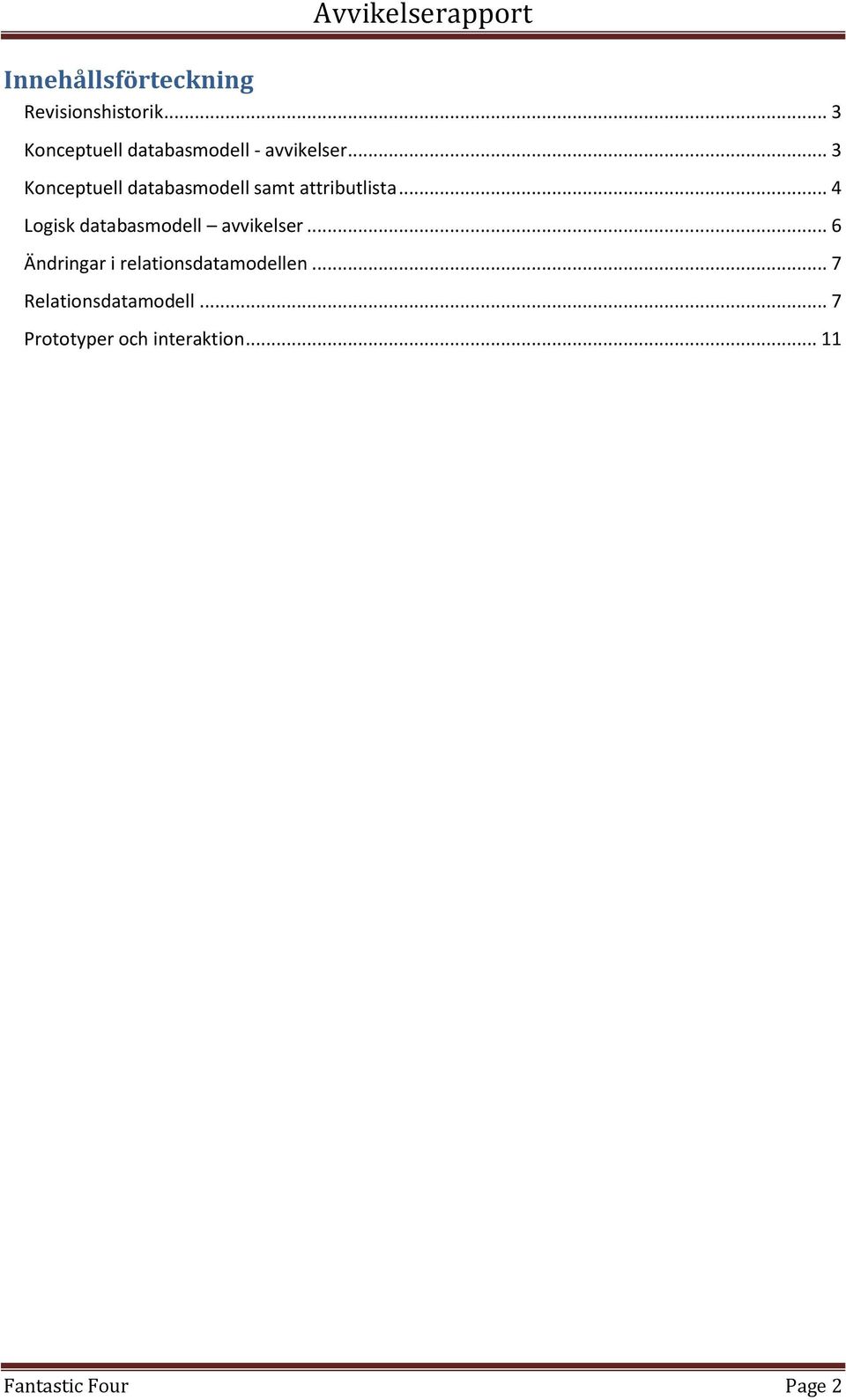

2 Innehållsförteckning Revisionshistorik... 3 Konceptuell databasmodell - avvikelser... 3 Konceptuell databasmodell samt attributlista... 4 Logisk databasmodell avvikelser... 6 Ändringar i relationsdatamodellen... 7 Relationsdatamodell... 7 Prototyper och interaktion Fantastic Four Page 2

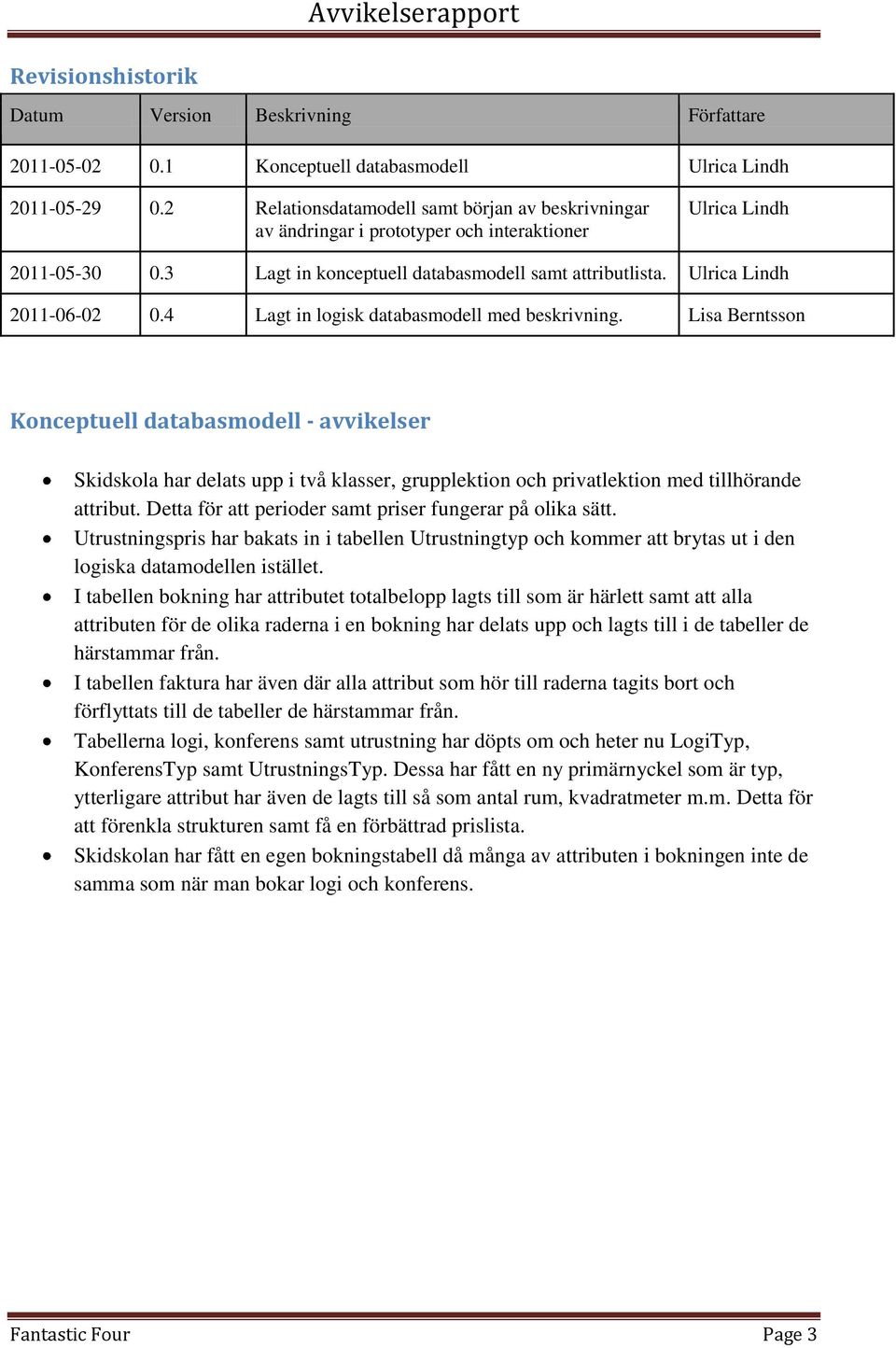

3 Revisionshistorik Datum Version Beskrivning Författare Konceptuell databasmodell Ulrica Lindh Relationsdatamodell samt början av beskrivningar av ändringar i prototyper och interaktioner Ulrica Lindh Lagt in konceptuell databasmodell samt attributlista. Ulrica Lindh Lagt in logisk databasmodell med beskrivning. Lisa Berntsson Konceptuell databasmodell - avvikelser Skidskola har delats upp i två klasser, grupplektion och privatlektion med tillhörande attribut. Detta för att perioder samt er fungerar på olika sätt. Utrustnings har bakats in i tabellen Utrustningtyp och kommer att brytas ut i den logiska datamodellen istället. I tabellen bokning har attributet totalbelopp lagts till som är härlett samt att alla attributen för de olika raderna i en bokning har delats upp och lagts till i de tabeller de härstammar från. I tabellen faktura har även där alla attribut som hör till raderna tagits bort och förflyttats till de tabeller de härstammar från. Tabellerna logi, konferens samt utrustning har döpts om och heter nu LogiTyp, KonferensTyp samt UtrustningsTyp. Dessa har fått en ny primärnyckel som är typ, ytterligare attribut har även de lagts till så som antal rum, kvadratmeter m.m. Detta för att förenkla strukturen samt få en förbättrad lista. Skidskolan har fått en egen bokningstabell då många av attributen i bokningen inte de samma som när man bokar logi och konferens. Fantastic Four Page 3

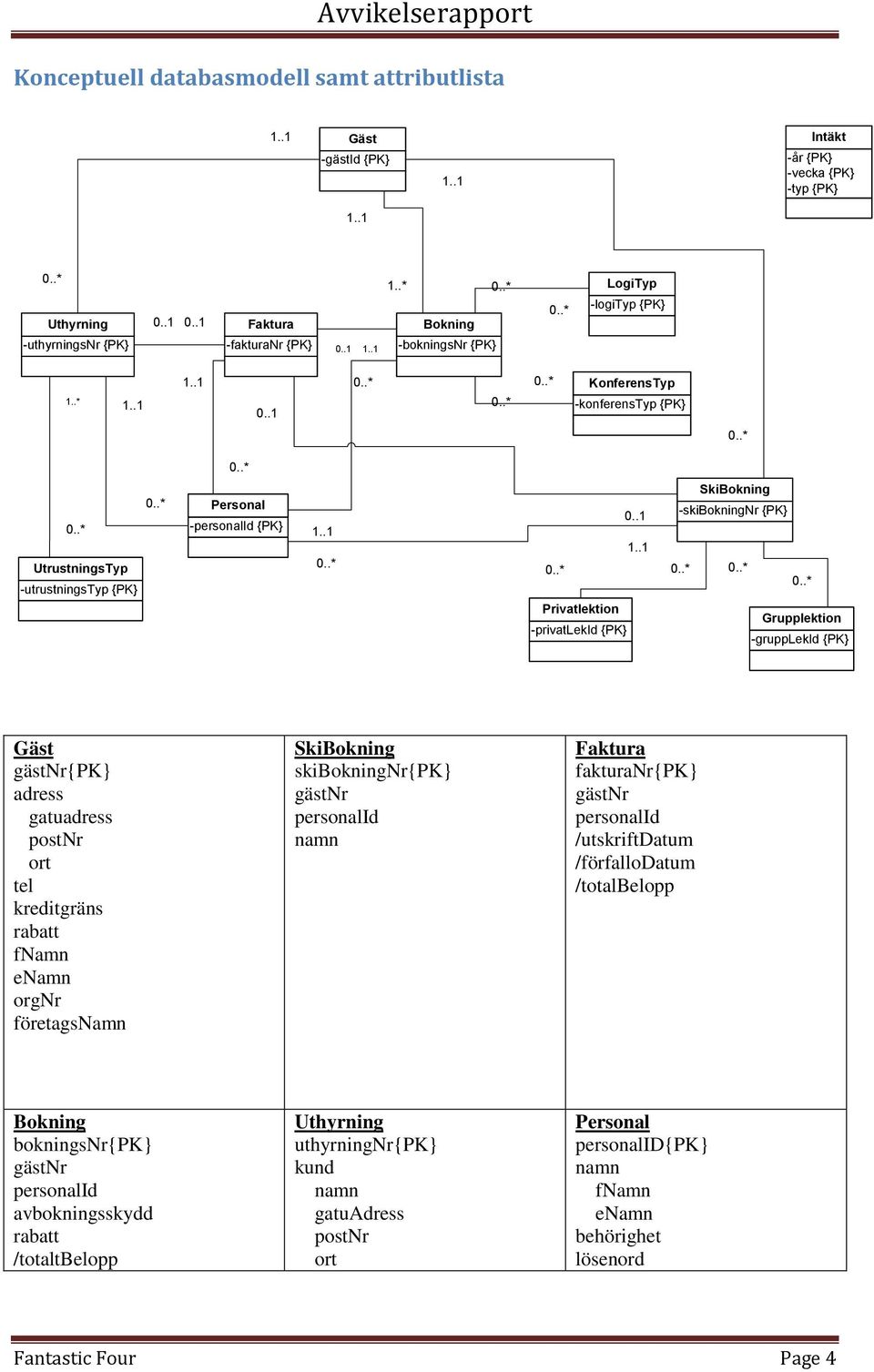

4 Konceptuell databasmodell samt attributlista Gäst -gästid {} Intäkt -år {} -vecka {} -typ {} Uthyrning Faktura Bokning LogiTyp -logityp {} -uthyrningsnr {} -fakturanr {} bokningsnr {} 0..1 KonferensTyp -konferenstyp {} UtrustningsTyp -utrustningstyp {} Personal -personalid {} Privatlektion -privatlekid {} 0..1 SkiBokning -skibokningnr {} Grupplektion -grupplekid {} Gäst gästnr{} adress gatuadress postnr ort tel kreditgräns rabatt fnamn enamn orgnr företagsnamn SkiBokning skibokningnr{} gästnr personalid namn Faktura fakturanr{} gästnr personalid /utskriftdatum /förfallodatum /totalbelopp Bokning bokningsnr{} gästnr personalid avbokningsskydd rabatt /totaltbelopp Uthyrning uthyrningnr{} kund namn gatuadress postnr ort Personal personalid{} namn fnamn enamn behörighet lösenord Fantastic Four Page 4

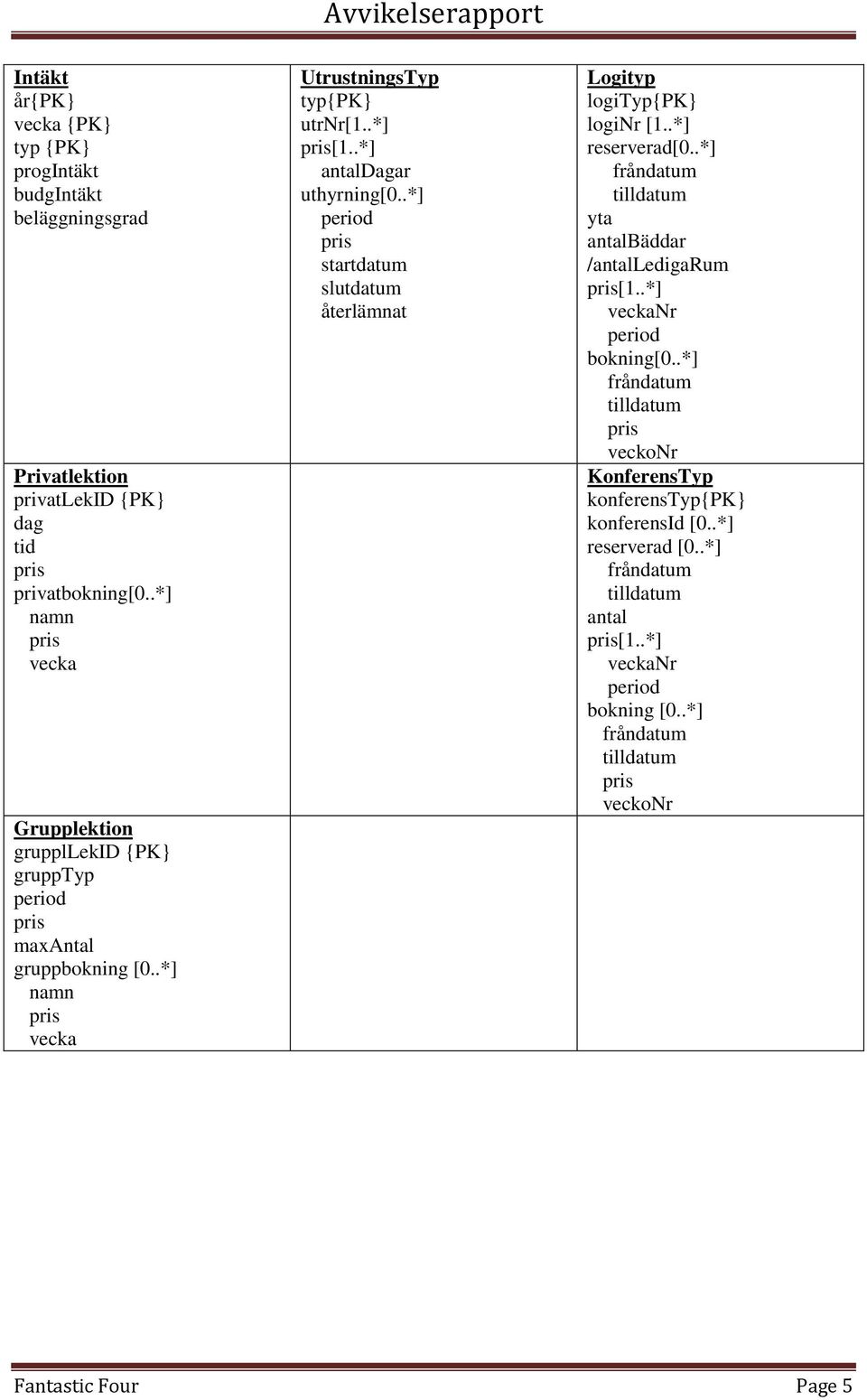

5 Intäkt år{} vecka {} typ {} progintäkt budgintäkt beläggningsgrad Privatlektion privatlekid {} dag tid privatbokning[] namn vecka Grupplektion gruppllekid {} grupptyp period maxantal gruppbokning [] namn vecka UtrustningsTyp typ{} utrnr[] [] antaldagar uthyrning[] period startdatum slutdatum återlämnat Logityp logityp{} loginr [] reserverad[] fråndatum tilldatum yta antalbäddar /antalledigarum [] veckanr period bokning[] fråndatum tilldatum veckonr KonferensTyp konferenstyp{} konferensid [] reserverad [] fråndatum tilldatum antal [] veckanr period bokning [] fråndatum tilldatum veckonr Fantastic Four Page 5

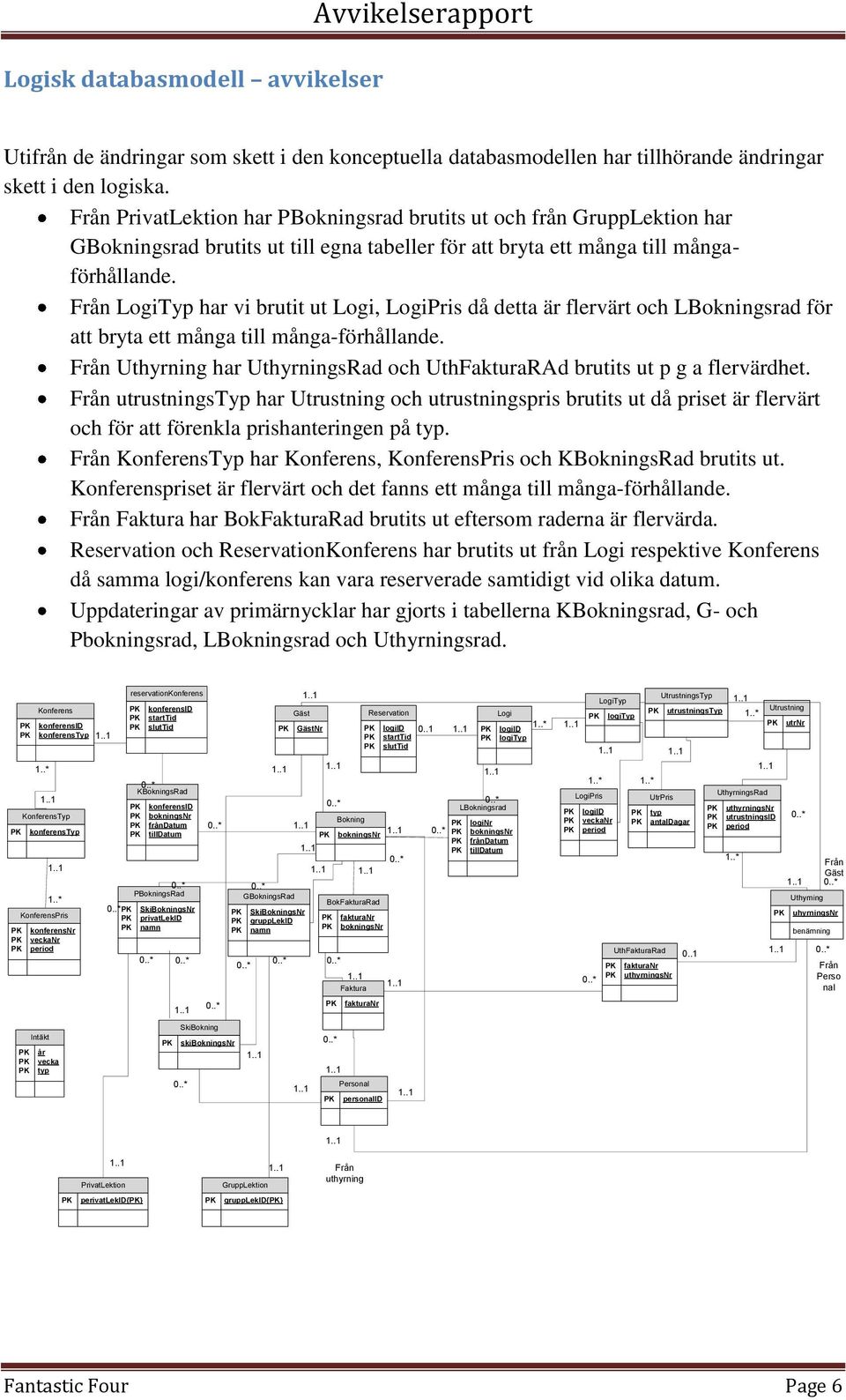

6 Logisk databasmodell avvikelser Avvikelserapport Utifrån de ändringar som skett i den konceptuella databasmodellen har tillhörande ändringar skett i den logiska. Från PrivatLektion har PBokningsrad brutits ut och från GruppLektion har GBokningsrad brutits ut till egna tabeller för att bryta ett många till mångaförhållande. Från LogiTyp har vi brutit ut Logi, LogiPris då detta är flervärt och LBokningsrad för att bryta ett många till många-förhållande. Från Uthyrning har UthyrningsRad och UthFakturaRAd brutits ut p g a flervärdhet. Från utrustningstyp har Utrustning och utrustnings brutits ut då et är flervärt och för att förenkla hanteringen på typ. Från KonferensTyp har Konferens, KonferensPris och KBokningsRad brutits ut. Konferenset är flervärt och det fanns ett många till många-förhållande. Från Faktura har BokFakturaRad brutits ut eftersom raderna är flervärda. Reservation och ReservationKonferens har brutits ut från Logi respektive Konferens då samma logi/konferens kan vara reserverade samtidigt vid olika datum. Uppdateringar av primärnycklar har gjorts i tabellerna KBokningsrad, G- och Pbokningsrad, LBokningsrad och Uthyrningsrad. Konferens konferensid konferenstyp KonferensTyp konferenstyp KonferensPris konferensnr veckanr period reservationkonferens konferensid starttid sluttid KBokningsRad konferensid bokningsnr fråndatum tilldatum PBokningsRad SkiBokningsNr privatlekid namn Gäst GästNr Reservation Logi logiid 0..1 logiid starttid logityp sluttid LBokningsrad Bokning loginr bokningsnr bokningsnr fråndatum tilldatum GBokningsRad BokFakturaRad SkiBokningsNr grupplekid fakturanr namn bokningsnr Faktura fakturanr LogiPris LogiTyp logiid veckanr period logityp UtrustningsTyp UtrPris typ antaldagar utrustningstyp UthFakturaRad 0..1 fakturanr uthyrningsnr UthyrningsRad Utrustning uthyrningsnr utrustningsid period utrnr Uthyrning uhyrningsnr benämning Från Gäst Från Perso nal Intäkt år vecka typ SkiBokning skibokningsnr Personal personalid PrivatLektion GruppLektion Från uthyrning perivatlekid{} grupplekid{} Fantastic Four Page 6

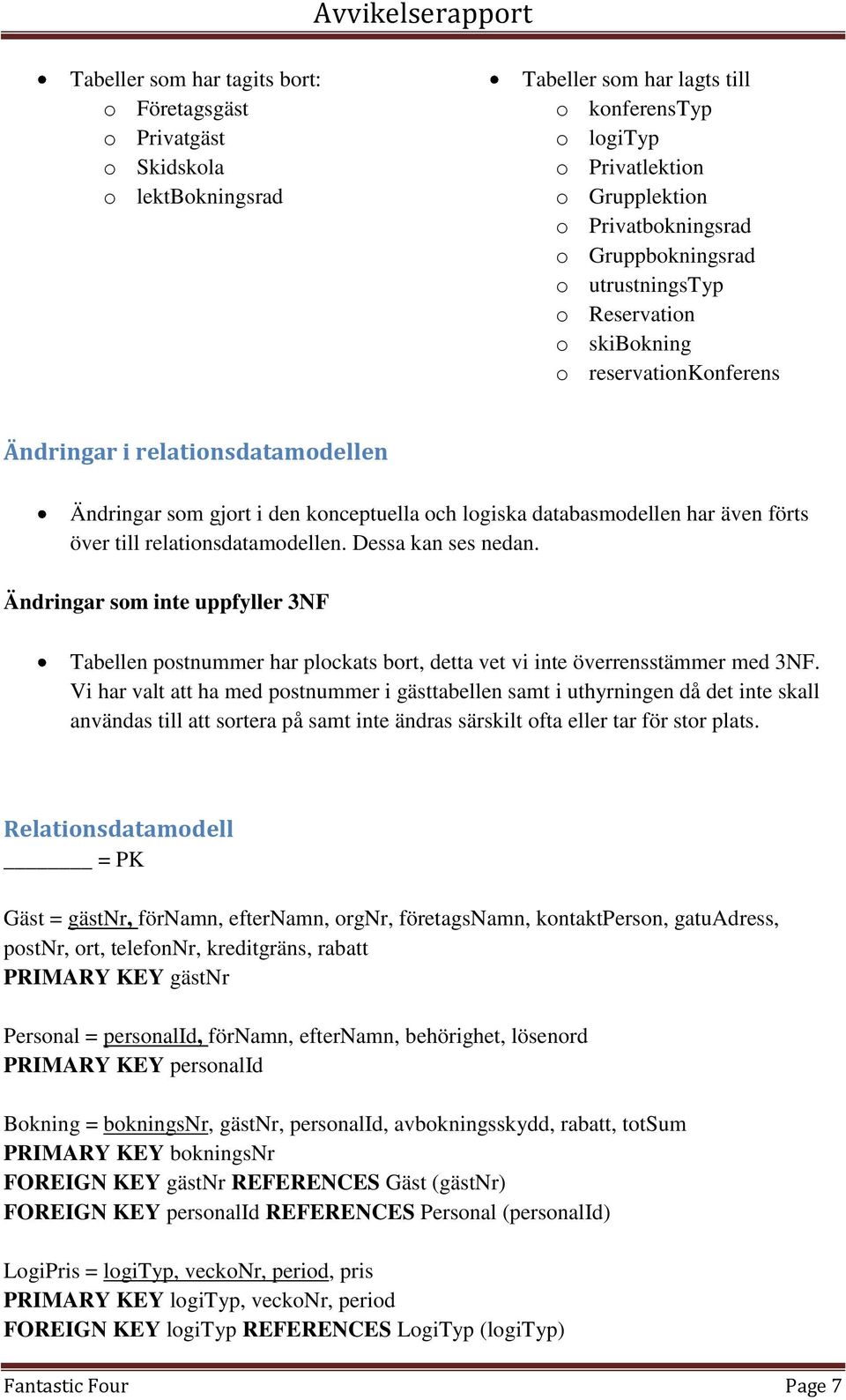

7 Tabeller som har tagits bort: o Företagsgäst o Privatgäst o Skidskola o lektbokningsrad Tabeller som har lagts till o konferenstyp o logityp o Privatlektion o Grupplektion o Privatbokningsrad o Gruppbokningsrad o utrustningstyp o Reservation o skibokning o reservationkonferens Ändringar i relationsdatamodellen Ändringar som gjort i den konceptuella och logiska databasmodellen har även förts över till relationsdatamodellen. Dessa kan ses nedan. Ändringar som inte uppfyller 3NF Tabellen postnummer har plockats bort, detta vet vi inte överrensstämmer med 3NF. Vi har valt att ha med postnummer i gästtabellen samt i uthyrningen då det inte skall användas till att sortera på samt inte ändras särskilt ofta eller tar för stor plats. Relationsdatamodell = Gäst = gästnr, förnamn, efternamn, orgnr, företagsnamn, kontaktperson, gatuadress, postnr, ort, telefonnr, kreditgräns, rabatt PRIMARY KEY gästnr Personal = personalid, förnamn, efternamn, behörighet, lösenord PRIMARY KEY personalid Bokning = bokningsnr, gästnr, personalid, avbokningsskydd, rabatt, totsum PRIMARY KEY bokningsnr FOREIGN KEY gästnr REFERENCES Gäst (gästnr) FOREIGN KEY personalid REFERENCES Personal (personalid) LogiPris = logityp, veckonr, period, PRIMARY KEY logityp, veckonr, period FOREIGN KEY logityp REFERENCES LogiTyp (logityp) Fantastic Four Page 7

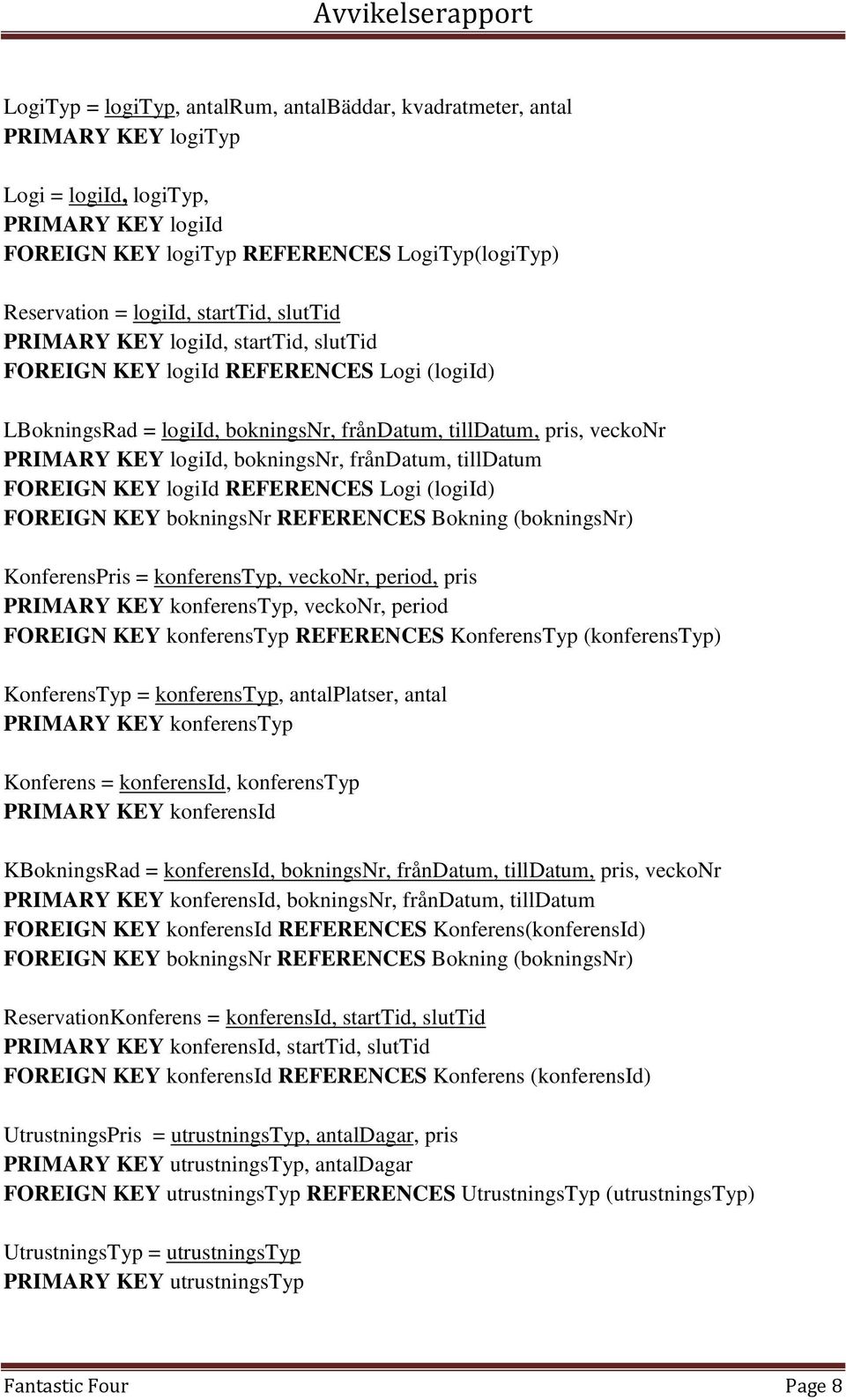

8 LogiTyp = logityp, antalrum, antalbäddar, kvadratmeter, antal PRIMARY KEY logityp Logi = logiid, logityp, PRIMARY KEY logiid FOREIGN KEY logityp REFERENCES LogiTyp(logiTyp) Reservation = logiid, starttid, sluttid PRIMARY KEY logiid, starttid, sluttid FOREIGN KEY logiid REFERENCES Logi (logiid) LBokningsRad = logiid, bokningsnr, fråndatum, tilldatum,, veckonr PRIMARY KEY logiid, bokningsnr, fråndatum, tilldatum FOREIGN KEY logiid REFERENCES Logi (logiid) FOREIGN KEY bokningsnr REFERENCES Bokning (bokningsnr) KonferensPris = konferenstyp, veckonr, period, PRIMARY KEY konferenstyp, veckonr, period FOREIGN KEY konferenstyp REFERENCES KonferensTyp (konferenstyp) KonferensTyp = konferenstyp, antalplatser, antal PRIMARY KEY konferenstyp Konferens = konferensid, konferenstyp PRIMARY KEY konferensid KBokningsRad = konferensid, bokningsnr, fråndatum, tilldatum,, veckonr PRIMARY KEY konferensid, bokningsnr, fråndatum, tilldatum FOREIGN KEY konferensid REFERENCES Konferens(konferensId) FOREIGN KEY bokningsnr REFERENCES Bokning (bokningsnr) ReservationKonferens = konferensid, starttid, sluttid PRIMARY KEY konferensid, starttid, sluttid FOREIGN KEY konferensid REFERENCES Konferens (konferensid) UtrustningsPris = utrustningstyp, antaldagar, PRIMARY KEY utrustningstyp, antaldagar FOREIGN KEY utrustningstyp REFERENCES UtrustningsTyp (utrustningstyp) UtrustningsTyp = utrustningstyp PRIMARY KEY utrustningstyp Fantastic Four Page 8

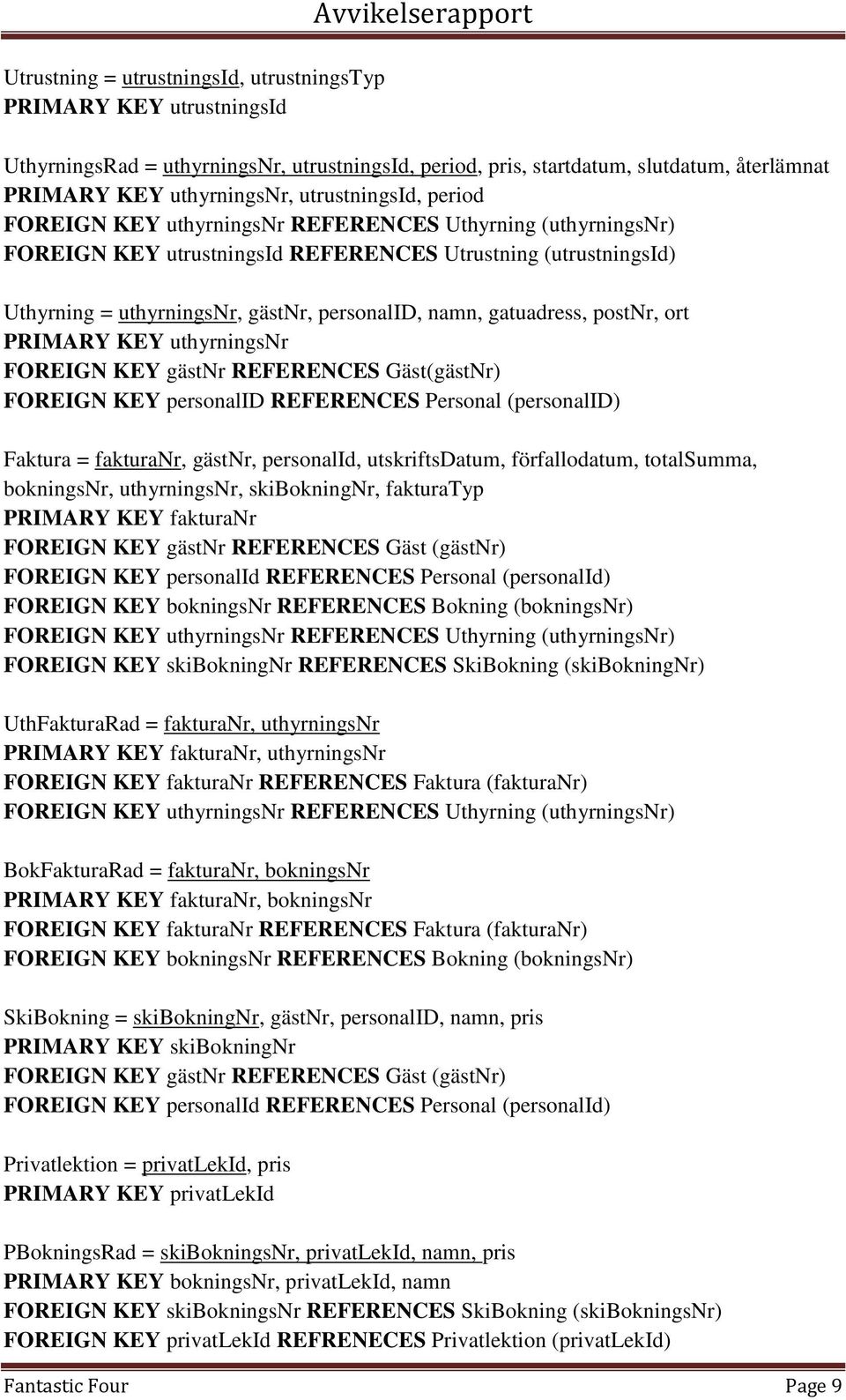

9 Utrustning = utrustningsid, utrustningstyp PRIMARY KEY utrustningsid Avvikelserapport UthyrningsRad = uthyrningsnr, utrustningsid, period,, startdatum, slutdatum, återlämnat PRIMARY KEY uthyrningsnr, utrustningsid, period FOREIGN KEY uthyrningsnr REFERENCES Uthyrning (uthyrningsnr) FOREIGN KEY utrustningsid REFERENCES Utrustning (utrustningsid) Uthyrning = uthyrningsnr, gästnr, personalid, namn, gatuadress, postnr, ort PRIMARY KEY uthyrningsnr FOREIGN KEY gästnr REFERENCES Gäst(gästNr) FOREIGN KEY personalid REFERENCES Personal (personalid) Faktura = fakturanr, gästnr, personalid, utskriftsdatum, förfallodatum, totalsumma, bokningsnr, uthyrningsnr, skibokningnr, fakturatyp PRIMARY KEY fakturanr FOREIGN KEY gästnr REFERENCES Gäst (gästnr) FOREIGN KEY personalid REFERENCES Personal (personalid) FOREIGN KEY bokningsnr REFERENCES Bokning (bokningsnr) FOREIGN KEY uthyrningsnr REFERENCES Uthyrning (uthyrningsnr) FOREIGN KEY skibokningnr REFERENCES SkiBokning (skibokningnr) UthFakturaRad = fakturanr, uthyrningsnr PRIMARY KEY fakturanr, uthyrningsnr FOREIGN KEY fakturanr REFERENCES Faktura (fakturanr) FOREIGN KEY uthyrningsnr REFERENCES Uthyrning (uthyrningsnr) BokFakturaRad = fakturanr, bokningsnr PRIMARY KEY fakturanr, bokningsnr FOREIGN KEY fakturanr REFERENCES Faktura (fakturanr) FOREIGN KEY bokningsnr REFERENCES Bokning (bokningsnr) SkiBokning = skibokningnr, gästnr, personalid, namn, PRIMARY KEY skibokningnr FOREIGN KEY gästnr REFERENCES Gäst (gästnr) FOREIGN KEY personalid REFERENCES Personal (personalid) Privatlektion = privatlekid, PRIMARY KEY privatlekid PBokningsRad = skibokningsnr, privatlekid, namn, PRIMARY KEY bokningsnr, privatlekid, namn FOREIGN KEY skibokningsnr REFERENCES SkiBokning (skibokningsnr) FOREIGN KEY privatlekid REFRENECES Privatlektion (privatlekid) Fantastic Four Page 9

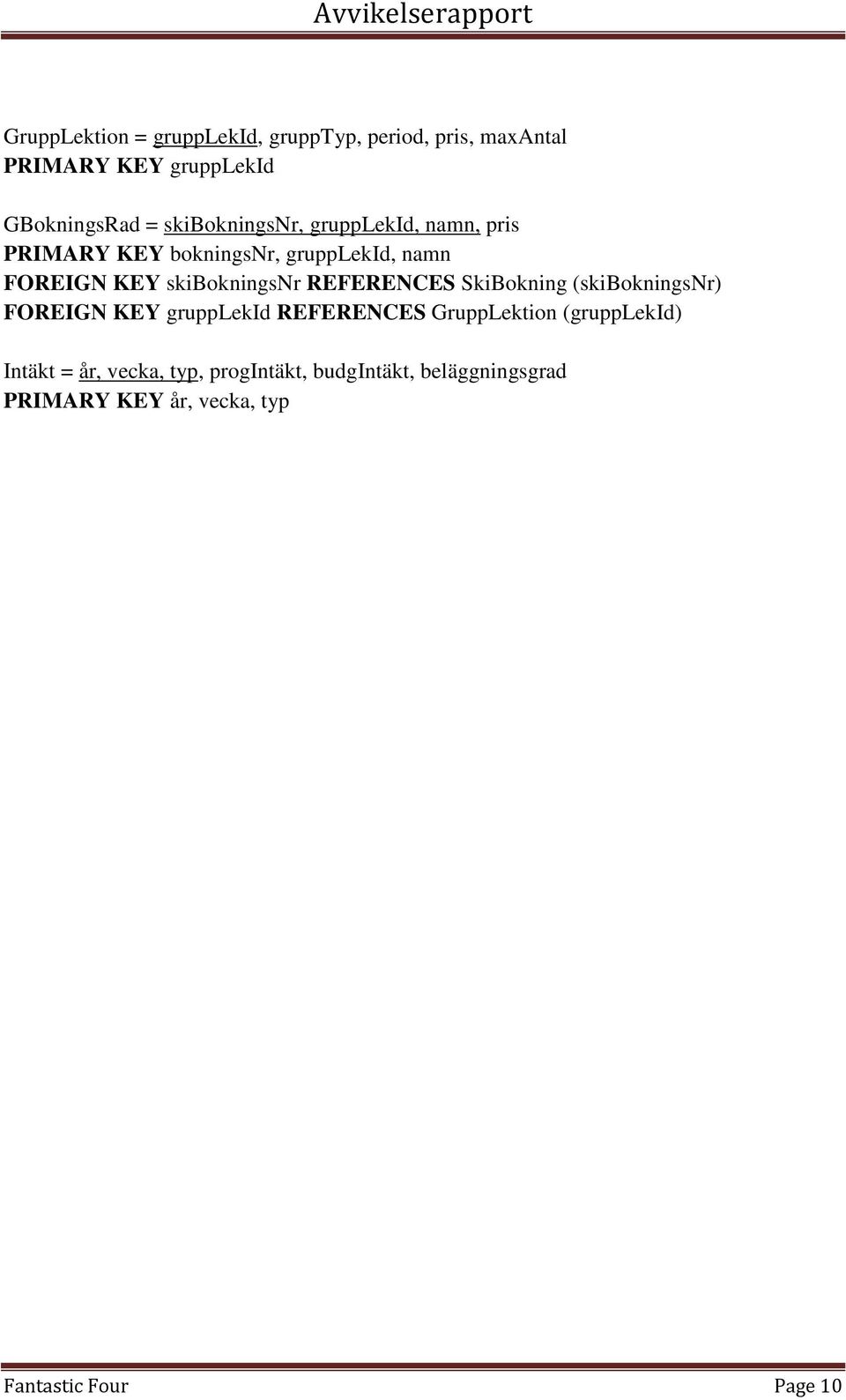

10 GruppLektion = grupplekid, grupptyp, period,, maxantal PRIMARY KEY grupplekid GBokningsRad = skibokningsnr, grupplekid, namn, PRIMARY KEY bokningsnr, grupplekid, namn FOREIGN KEY skibokningsnr REFERENCES SkiBokning (skibokningsnr) FOREIGN KEY grupplekid REFERENCES GruppLektion (grupplekid) Intäkt = år, vecka, typ, progintäkt, budgintäkt, beläggningsgrad PRIMARY KEY år, vecka, typ Fantastic Four Page 10

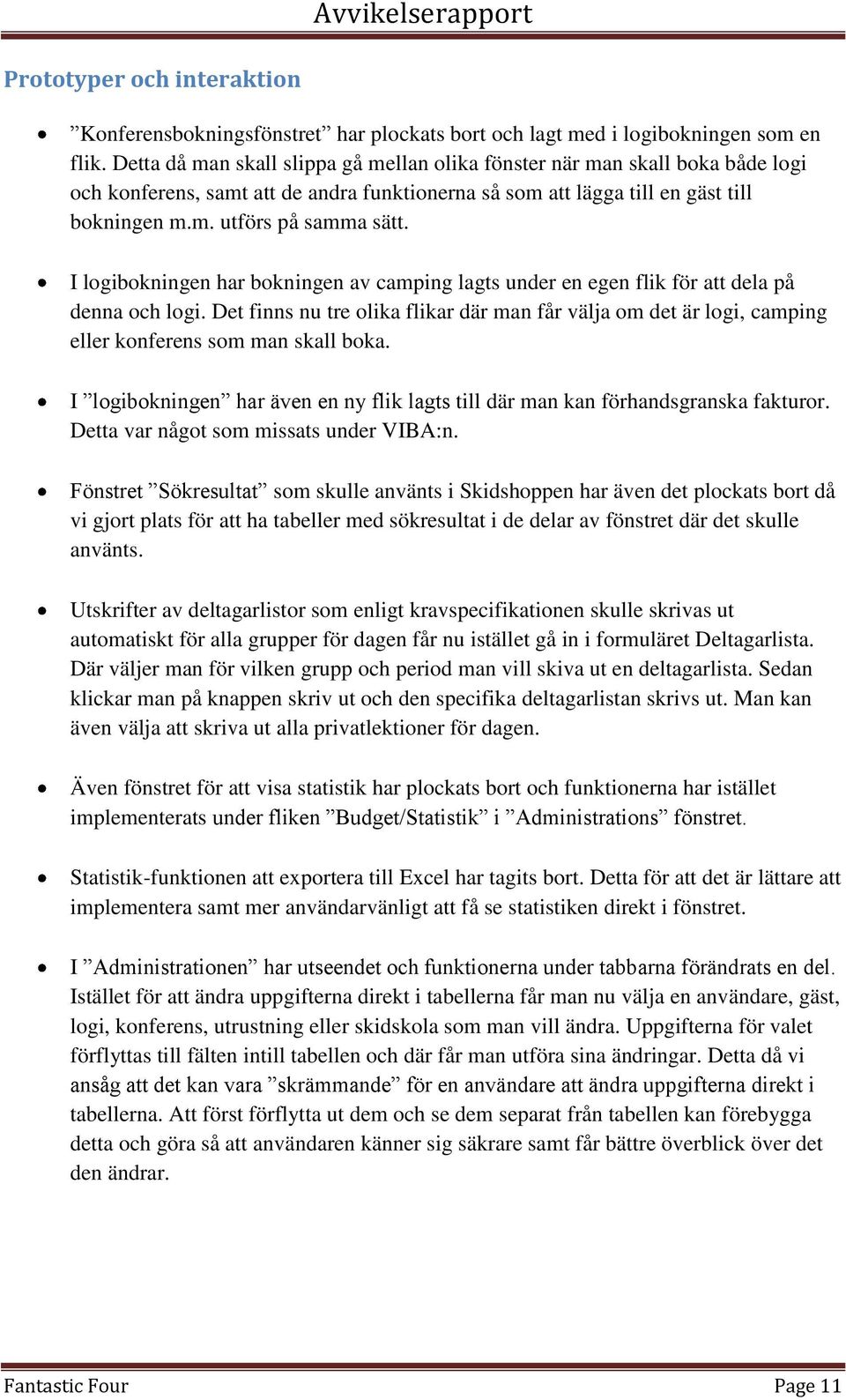

11 Prototyper och interaktion Konferensbokningsfönstret har plockats bort och lagt med i logibokningen som en flik. Detta då man skall slippa gå mellan olika fönster när man skall boka både logi och konferens, samt att de andra funktionerna så som att lägga till en gäst till bokningen m.m. utförs på samma sätt. I logibokningen har bokningen av camping lagts under en egen flik för att dela på denna och logi. Det finns nu tre olika flikar där man får välja om det är logi, camping eller konferens som man skall boka. I logibokningen har även en ny flik lagts till där man kan förhandsgranska fakturor. Detta var något som missats under VIBA:n. Fönstret Sökresultat som skulle använts i Skidshoppen har även det plockats bort då vi gjort plats för att ha tabeller med sökresultat i de delar av fönstret där det skulle använts. Utskrifter av deltagarlistor som enligt kravspecifikationen skulle skrivas ut automatiskt för alla grupper för dagen får nu istället gå in i formuläret Deltagarlista. Där väljer man för vilken grupp och period man vill skiva ut en deltagarlista. Sedan klickar man på knappen skriv ut och den specifika deltagarlistan skrivs ut. Man kan även välja att skriva ut alla privatlektioner för dagen. Även fönstret för att visa statistik har plockats bort och funktionerna har istället implementerats under fliken Budget/Statistik i Administrations fönstret. Statistik-funktionen att exportera till Excel har tagits bort. Detta för att det är lättare att implementera samt mer användarvänligt att få se statistiken direkt i fönstret. I Administrationen har utseendet och funktionerna under tabbarna förändrats en del. Istället för att ändra uppgifterna direkt i tabellerna får man nu välja en användare, gäst, logi, konferens, utrustning eller skidskola som man vill ändra. Uppgifterna för valet förflyttas till fälten intill tabellen och där får man utföra sina ändringar. Detta då vi ansåg att det kan vara skrämmande för en användare att ändra uppgifterna direkt i tabellerna. Att först förflytta ut dem och se dem separat från tabellen kan förebygga detta och göra så att användaren känner sig säkrare samt får bättre överblick över det den ändrar. Fantastic Four Page 11
