1 RAPPORT 2008:46 VERSION 1.1 Buller vid ny bebyggelse vid Saturnusgatan - Bergsjön, Göteborgs stad

2 Dokumentinformation Titel: Buller vid ny bebyggelse vid Saturnusgatan - Bergsjön, Göteborgs stad Serie nr: 2008:46 Projektnr: P08079 Författare: Kvalitetsgranskare: Petra Ahlström, Trivector Traffic Lovisa Indebetou, Trivector Traffic Lovisa Indebetou, Trivector Traffic Petra Ahlström, Trivector Traffic Beställare: Göteborgs Stad, Trafikkontoret Kontaktperson: Anna Fant, anna.fant@trafikkontoret.goteborg.se Dokumenthistorik: Version Datum Förändring Distribution Prel. version Beställare Justerade hastigheter Beställare Slutrapport. Bilagor bifogade. Beställare Rev tolkning knutpunkt. Beställare Huvudkontor Lund: Åldermansgatan Lund tel fax Lokalkontor Stockholm: Barnhusgatan Stockholm tel fax info@trivector.se

3 Förord I juni 2008 fick Trivector Traffic AB i uppdrag av tekniska kontoret i Göteborgs stad att ta fram två bullerutbredningskartor i ett område för nyplanerad bebyggelse i Bergsjön vid Saturnusgatan. Bullerberäkningar har gjorts dels utan några hus och dels med hus. Bullerberäkningarna har genomförts av civ ing Lovisa Indebetou och civ ing Petra som tillsammans skrivit denna rapport. Anna Fant på Trafikkontoret i Göteborg har varit kontaktperson för uppdraget. Lund juli 2008 Trivector Traffic AB

4

5 Innehållsförteckning Förord 1. Förutsättningar och indata 1 2. Beräkningsmetod 2 3. Riksdagens riktvärden 2 4. Göteborgs stads tillämpning av riktvärden 4 5. Ljudnivåer vid Saturnusgatan Beräknade ljudnivåer utan nya hus Beräknade ljudnivåer med nya hus Slutsatser av ljudnivåer utifrån kommunens tillämpning av riktvärden 10 Bilaga 1) Bilaga 2) Bilaga 1) Bilaga 2) Ljudutbredningskarta ekvivalent ljudnivå (frifältsvärde), 70 km/h på både Bergsjövägen och Mellbyleden. Ljudutbredningskarta ekvivalent ljudnivå (frifältsvärde) med utbyggnad, 70 km/h på både Bergsjövägen och Mellbyleden Ljudutbredningskarta ekvivalent ljudnivå (frifältsvärde), 50 km/h på både Bergsjövägen och 70 km/h på Mellbyleden. Ljudutbredningskarta ekvivalent ljudnivå (frifältsvärde) med utbyggnad, 50 km/h på både Bergsjövägen och 70 km/h på Mellbyleden.

6

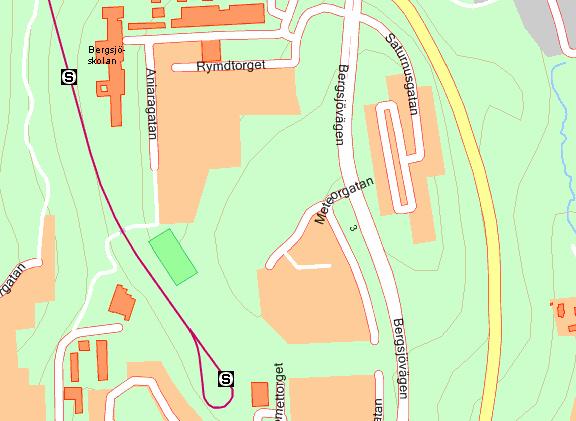

7 1 Trivector Traffic 1. Förutsättningar och indata Ny bebyggelse vid Saturnusgatan Nytt bostadsområde med småhus planeras vid Saturnusgatan i området Bergsjön i Göteborg. Mellbyleden Område för nyplanerad bebyggelse Figur 1.1 Område för nyplanerad bebyggelse småhus vid Saturnusgatan Trafikmängd och hastighet Enligt trafikräkningar trafikerades Bergsjövägen 2004 av f/d vid Kometgatan. Andelen tung trafik antas till 10 %. Mellbyleden trafikerades 2004 av f/d varav 7 % var tung trafik. Vi antar för bullerberäkningarna att trafiken ökar med 1,5 % per år. Detta ger f/d på Bergsjövägen och f/d på Mellbyleden år Andelen tung trafik antas till samma som år En framtida utbyggnad av Österleden (tvärförbindelse mellan E6 och E20) kan leda till större trafikmängder på Mellbyleden än ovan redovisat. Vägverket arbetar för närvarande med trafikstudien och en eventuell utbyggnad syftar till att avlasta Tingstadstunneln och Partillemotet. Beräkningar av vil-

8 2 Trivector Traffic ken inverkan detta skulle ge på ljudnivåerna redovisas dock inte i denna rapport. Den skyltade hastigheten är i dag 70 km/h på både Bergsjövägen och på Mellbyleden. Man avser att sänka hastigheten på Bergsjövägen i framtiden. Bullerberäkningar har därför genomförts för både 50km/h och 70 km/h på Bergsjövägen. 2. Beräkningsmetod Eftersom det är komplicerat att mäta bullernivåer (samtidigt som resultatet ofta är osäkert) genomförs oftast beräkningar istället. Bullernivåerna från vägtrafiken har i detta fall beräknats med hjälp av bullerberäkningsprogrammet Soundplan. Programmet bygger på den modell som svenska Naturvårdsverket tagit fram i samarbete med övriga nordiska länder. De bullernivåer som anges i resultatet är ekvivalent ljudnivå och maximal ljudnivå. Ekvivalentnivån beskriver den genomsnittliga bullernivån över en viss tidsperiod (vanligtvis ett dygn). Maxnivån är det högsta värde som erhålles under tidsperioden. 3. Riksdagens riktvärden Riktvärden för bostäder I samband med infrastrukturpropositionen som antogs i mars 1997 (Infrastrukturinriktning för framtida transporter, 1996/97:53) fastställde riksdagen riktvärden för trafikbuller. I propositionen angavs också ett åtgärdsprogram i två etapper mot störningar i trafikbuller i befintlig bebyggelse för den statliga infrastrukturen. I propositionen anges att riktvärden enligt Tabell.1 normalt inte bör överskridas vid nybyggnation av bostadsbebyggelse eller vid nybyggnation eller väsentlig ombyggnad av trafikinfrastruktur. Noteras bör här att riktvär-

9 3 Trivector Traffic det på 55 dba i ekvivalent ljudnivå utanför fasad för vägtrafik inte motsvarar god ljudmiljö utan kan snarare betecknas som en acceptabel ljudmiljö. Vid 55 dba i buller från vägtrafik upplever sig ca 6 % av de boende sig som starkt störda. Påverkan på sömnen (hjärnaktivitet, hjärtfrekvens och andningsförändringar) har konstaterats vid maximala ljudnivåer över 40 dba. Risken för sömnstörningar har konstaterats vid fler än fem bullertoppar på 45 dba. Vid utformning av ny bebyggelse anges också hur viktigt det är med en tyst sida. Med tyst sida avses enligt Boverket en sida som har lägre ekvivalent ljudnivå än 45 dba. Tabell.1. Riktvärden för buller från vägtrafik (enligt Infrastrukturinriktning för framtida transporter, 1996/97:53). Utrymme Ekvivalentnivå (dba) Maximalnivå (DBA) Inomhus: (nattetid) Utomhus: - vid fasad (frifältsvärde) 55 - på uteplats De angivna riktvärdena är dock inte helt entydiga, t ex anges inte vad som menas med uteplats. Vissa kommuner tolkar detta som hela tomten medan andra endast tolkar det som markerade uteplatser som t ex altaner. Vissa kommuner godkänner överskridande av riktvärde på den del av tomten som vetter mot vägen om det finns en annan del av tomten som är bullerskyddad så att riktvärdena klaras på denna del. I Naturvårdsverkets förslag 1 till tolkning anges att som uteplats ska betraktas i ordningsställt område/yta såsom altan, terrass, balkong eller liknande som ligger i direkt anslutning till bostäder, fritidshus eller vårdlokal. Vidare föreslår man att riktvärdet på 55 dba i ekvivalent ljudnivå på uteplats ska innefatta fasadreflex. Vidare anger man från Naturvårdsverkets sida att riktvärdet för maximal ljudnivå på uteplats ska inkludera fasadreflex och att i avvaktan på fortsatt utredningsarbete får riktvärdet överskridas högst 5 gånger per maxtimme under dag/kväll ( ). Utifrån Naturvårdsverkets förslag till tolkning har för denna utredning antagits att riktvärdena för uteplats ska innefatta fasadreflex. 1 Naturvårdsverket, Dnr Rv, Riktlinjer för trafikbuller vid Nyanläggning eller väsentlig ombyggnad av infrastruktur Förslag till utveckling av definitioner, 2001

10 4 Trivector Traffic 4. Göteborgs stads tillämpning av riktvärden Sammanfattningsvis kan konstateras att Göteborgs stad följer de riktvärden som Riksdagen angivit i propositionen som redogjorts för i föregående kapitel och tillämpar samma regler som Boverket rekommenderar. Vid vissa fall eller speciella omständigheter kan det dock vara motiverbart att göra avsteg från riktvärdena. Boverkets rekommendationer av när avsteg från riktvärden kan göras Boverkets anger att avsteg i samband med ny bebyggelse kan komma i fråga då det gäller komplettering av befintlig bebyggelse i centrala delar av städer och större städer med bebyggelse av stadskaraktär, t ex ordnad kvartersstruktur och tätare bebyggelse vid knutpunkter längs kollektivtrafikstråken. Göteborgs tolkning och förtydliganden I Göteborg definierar man stadens centrala delar som det område inom ett avstånd på ca 4 km från city (Brunnsparken). Med stadskaraktär menas t ex områden med kvartersstruktur och trafik på omgivande gator. Här kan också avses andra områden med en blandad bebyggelse av olika åldrar, med liv över dygnet, ett varierat utbud av service, relativt stor befolkningstäthet och med ett tätt gångtrafiknät (småskalig kvartersstruktur). Avsteg från riktvärdena kan medges för de områden som ligger som mest ca 500 m från knutpunkter för kollektivtrafiken eller som mest 300 m från övriga hållplatser med fler än en buss- eller spårvägslinje med mycket bra turtäthet. Vidare tolkar Göteborg Boverkets rekommendationer som att avsteg dock aldrig kan göras från att klara riktvärdena inomhus och att ekvivalent ljudnivå vid fasad inte får överstiga 65 dba. När den ekvivalenta ljudnivån utomhus på någon fasad för bostaden är mellan 55 och 65 dba ska lägenheterna vara genomgående med möjlighet att ordna sovplats mot den tysta eller ljuddämpade sidan för samtliga boende i lägenheten. När den ekvivalenta ljudnivån utomhus på någon fasad för bostaden är mellan 60 och 65 dba ska dessutom ljudklass B användas för ljuddämpning inomhus. Möjligheten att ordna tysta uteplatser bör vägas in i bedömningen. Ljudnivån på uteplatsen bör inte överskrida ljudnivån på byggnadens bullerskyddade sida. I undantagsfall kan enstaka lägenheter accepteras när riktvärdena utomhus inte klaras. Med enstaka lägenheter avses i Göteborg som riktlinje fem procent av det totala antalet lägenheter inom planområdet samt av det totala antalet lägenheter i respektive byggnad. Undantag får bara göras för att er-

11 5 Trivector Traffic hålla en bra totallösning som inte skulle klaras på något annat sätt. Varje fall av avsteg från riktvärdena och undantag ska tydligt motiveras. 2 Figur 4.1 Krav på lägenhetsutformning och fasadisolering vid avsteg från riktvärde om 55 dba i ekvivalent ljudnivå utanför fasad (Källa: Göteborgs Stad, Kommunal tillämpning av riktvärden för trafikbuller, utgångspunkter vid planering och byggande av bostäder i Göteborg, februari 2006) Vad innebär detta för nytt bostadsområdet vid Saturnusgatan? Samtliga nya föreslagna bostäder kommer att ligga cirka 400 m från Komettorget. Komettorget kan dock inte betecknas som en knutpunkt utan endast som en bytespunkt. Därmed är inte avsteg från riktvärdena m h t mycket goda kollektivtrafikförbindelser motiverade; då hade avståndet till bytespunkten behövt vara högst 300 meter. De ekvivalenta ljudnivåerna utanför fasad får därmed inte överskrida 55 dba om detta inte kan motiveras på ett bra sätt. 2 Göteborgs Stad, Kommunal tillämpning av riktvärden för trafikbuller, utgångspunkter vid planering och byggande av bostäder i Göteborg, februari 2006

12 6 Trivector Traffic 5. Ljudnivåer vid Saturnusgatan Ekvivalenta ljudnivåer har beräknats vid nyplanerat bostadsområde vid Saturnusgatan, öster om Bergsjövägen och väster om Mellbyleden. Det finns riktvärden för ekvivalent ljudnivå både vid fasad (frifältsvärde) och på uteplats, se Tabell.1. De ljudnivåer som beräknats och presenteras i detta kapitel är frifältsvärden, d v s reflexer i egen fasad är inte med i beräkningarna. Beräkningarna har skett på en höjd av 1,5 m ovan mark för att motsvara ljudnivå som upplevs utomhus på t ex uteplatser i markplan. För eventuella uteplatser orienterade direkt framför en fasad som vetter mot någon av vägarna kommer dock de verkligt upplevda ljudnivåerna till följd av reflexer i den egna fasaden att bli cirka 3 dba högre än det beräknade frifältsvärdet. Beräkningarna har dels skett för området som det ser ut idag med endast befintlig bebyggelse och med befintligt parkeringsdäck i nordost samt med ny bebyggelse söder om befintlig och med planerad ombyggnad av parkeringsdäcket till bostäder. Den planerade ombyggnaden av parkeringsdäcket med bostäder innebär att det blir en våning högre än idag. Den nya bostadsbeyggelsen planeras att bli i två plan. 5.1 Beräknade ljudnivåer utan nya hus Ljudnivåer vid fasad I Figur 5.1 och Figur 5.2 visas de ekvivalenta ljudnivåer som uppnås i området om inte några hus byggs. I den första figuren visas ljudnivåerna om hastigheten på Bergsjövägen bibehålls som 70 km/h och i den andra figuren visas ljudnivåerna om hastigheten sänks till 50 km/h.

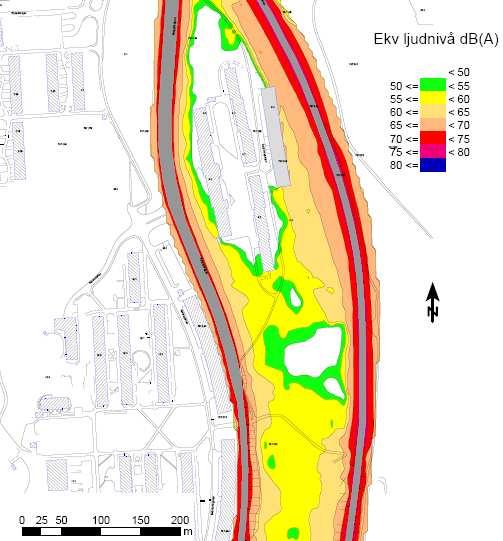

13 7 Trivector Traffic P-däck Figur 5.1 Ekvivalent ljudnivå (frifältsvärde) i området utan nya hus och med 70 km/h tillåten hastighet på Bergsjövägen och Mellbyleden. Som framgår av Figur 5.1 klarar man i princip riktvärdet på 55 dba i frifältsvärde vid befintlig bebyggelse i norr. Endast vid den allra sydligaste delen av fasaderna på den sydligaste huskroppen är ljudnivån någon decibel över riktvärdet på 55 dba. Vid dagens parkeringsdäck i öster är de ekvivalenta ljudnivåerna idag dba, d v s över riktvärdet på 55 dba som skulle gälla om detta istället vore bostäder.

14 8 Trivector Traffic P-däck Figur 5.2 Ekvivalent ljudnivå (frifältsvärde) i området utan nya hus och med 50 km/h tillåten hastighet på Bergsjövägen och 70 km/h tillåten hastighet på Mellbyleden. Om hastigheten på Bergsjövägen sänks till 50 km/h kommer ljudnivåerna närmast vägen att minska något och ett något större område söder om befintlig bebyggelse får frifältsvärden på högst 55 dba. 5.2 Beräknade ljudnivåer med nya hus Ljudnivåer vid fasad I Figur 5.3 och Figur 5.4 visas de ekvivalenta ljudnivåer som uppnås i området när utbyggnaden av hus är färdig. I den första figuren visas ljudnivåerna om hastigheten på Bergsjövägen bibehålls som 70 km/h och i den andra figuren visas ljudnivåerna om hastigheten sänks till 50 km/h.

15 9 Trivector Traffic Ombyggnad av P-däck till bostäder Nytt område med bostäder Figur 5.3 Ekvivalent ljudnivå (frifältsvärde) i området med utbyggnad av hus och med 70 km/h tillåten hastighet på Bergsjövägen och Mellbyleden. Som framgår av Figur 5.3 kommer de flesta nya fastigheterna att få ekvivalenta ljudnivåer vid fasad som är högst 55 dba. Söder om den befintliga bebyggelsen kommer dock de ekvivalenta ljudnivåerna vid några av de nya fastigheterna att bli upp drygt 60 dba närmast Bergsjövägen. Vid den nya bebyggelsen ovanpå befintligt parkeringsdäck blir ljudnivån mot Mellbyleden dba. Vid de fem nya radhusen direkt söder om parkeringsdäcket blir ljudnivåerna cirka 60 dba ut mot Mellbyleden.

16 10 Trivector Traffic Av Figur 5.4 framgår att bullersituationen mot Bergsjövägen blir något bättre om hastigheten sänks till 50 km/h. Den ekvivalenta ljudnivån vid de mest utsatta husen mot Bergsjövägen sjunker med ett par decibel till dba. De höga ljudnivåerna ut mot Mellbyleden påverkas dock inte. Mer än 65 dba Överskridande 55 dba med någon eller ett par dba Ca 60 dba Figur 5.4 Ekvivalent ljudnivå (frifältsvärde) i området med utbyggnad av hus och med 50 km/h tillåten hastighet på Bergsjövägen och 70 km/h tillåten hastighet på Mellbyleden. 5.3 Slutsatser av ljudnivåer utifrån kommunens tilllämpning av riktvärden Området inte ligger så nära god kollektivtrafikförbindelse att avsteg från riktvärdet på 55 dba vid fasad är motiverade med hänsyn till detta enligt Göteborgs stads tillämpning av riksdagens riktvärden.

17 11 Trivector Traffic Slutsatser ljudnivå vid nya bostäder på befintligt P-däck Ljudnivån vid fasad ovanpå befintligt parkeringsdäck blir med dagens tillåtna hastighet på 70 km/h på Mellbyleden mindre än 50 dba på bullerskyddad sida. Ljudnivån blir dock för hög i riktning mot Mellbyleden (över 65 dba) för att bostäder enligt Göteborgs stads tillämpning av riktvärden skulle tillåta bostadsbebyggelse. Inte ens om tillåten hastighet skulle sänkas till 50 km/h skulle ljudnivåerna minska tillräckligt mycket. Enligt kommunen är denna åtgärd inte heller aktuell varför andra bullerdämpande åtgärder behövs om man ska kunna bygga fastigheter i detta läge. Exempel på en möjlig åtgärd skulle kunna vara bullerdämpande beläggning som kan sänka ljudnivåerna med cirka 5 dba. Ytterligare åtgärder krävs dock för att sänka ljudnivåerna ytterligare. Slutsatser ljudnivå vid nya bostäder i söder Nästan samtliga fastigheter i söder får en bullerskyddad sida med högst 50 dba i ekvivalent ljudnivå (frifältsvärde) utanför fasad på eventuella uteplatser. Det är dock endast mitt inne i det nyplanerade området som samtliga fasader klarar riktvärdet på 55 dba i ekvivalent ljudnivå (frifältsvärde). För bostäderna längst i sydväst blir den ekvivalenta ljudnivån vid mest utsatt fasad närmast Bergsjövägen drygt 60 dba. Sänkts hastigheten på vägen till 50 km/h minskar ljudnivåerna och riktvärdet på 55 dba överskrids endast med någon eller ett par decibel. Ljudnivåerna i riktning mot Mellbyleden blir som mest cirka 60 dba och överskrider därmed riktvärdet på 55 dba med cirka 5 dba. En möjlig åtgärd är som tidigare nämnts att använda lågbullrande beläggning.

18 2:16 Meteorgatan Vägbuller Saturnusgatan Göteborg Ekvivalent ljudnivå 1,5 m ovan mark, 70 km/h på Bergsjövägen och Mellbyleden Bilaga 1 2:17 Rymdtorget Ekv ljudnivå db(a) 48:1 Saturnusgatan 2:27 2:41 Rymdtorget 2:26 2:25 4:1 5:1 Bergsjövägen 767:140 Mellbyleden 767:140 48:2 < <= < <= < <= < <= < <= < <= < <= 6:4 6:2 6:1 2:31 2:30 767: :140 2:31 2:30 6:1 Saturnusgatan 767:282 6:2 55:1 6:3 6:4 55:1 Meteorgatan 10:2 Bergsjövägen Förklaringar Väg Byggnad P-däck 767:263 10:1 10:4 10:5 10:3 10:6 767: : m 11:1 Komettorget m 12:4 12:3 12:2 Nebulosagatan 12:1 767:264

19 2:16 Meteorgatan Vägbuller Saturnusgatan Göteborg med utbyggnad Ekvivalent ljudnivå 1,5 m ovan mark, 70 km/h på både Bersgsjövägen och Mellbyleden Bilaga 2 2:17 Rymdtorget Ekv ljudnivå db(a) 48:1 Saturnusgatan 2:27 2:41 Rymdtorget 2:26 2:25 4:1 5:1 Bergsjövägen 767:140 Mellbyleden 767:140 48:2 < <= < <= < <= < <= < <= < <= < <= 6:4 6:2 6:1 2:31 2:30 767: :140 2:31 2:30 6:1 Saturnusgatan 767:282 6:2 55:1 6:3 6:4 55:1 Meteorgatan 10:2 Bergsjövägen Förklaringar Väg Byggnad P-däck 767:263 10:1 10:4 10:5 10:3 10:6 767: : m 11:1 Komettorget m 12:4 12:3 12:2 Nebulosagatan 12:1 767:264

20 2:16 Meteorgatan Vägbuller Saturnusgatan Göteborg Ekvivalent ljudnivå 1,5 m ovan mark, 50 km/h på Bergsjövägen, 70 km/h på Mellbyleden Bilaga 3 2:17 Rymdtorget Ekv ljudnivå db(a) 48:1 Saturnusgatan 2:27 2:41 Rymdtorget 2:26 2:25 4:1 5:1 Bergsjövägen 767:140 Mellbyleden 767:140 48:2 < <= < <= < <= < <= < <= < <= < <= 6:4 6:2 6:1 2:31 2:30 767: :140 2:31 2:30 6:1 Saturnusgatan 767:282 6:2 55:1 6:3 6:4 55:1 Meteorgatan 10:2 Bergsjövägen Förklaringar Väg Byggnad P-däck 767:263 10:1 10:4 10:5 10:3 10:6 767: : m 11:1 Komettorget m 12:4 12:3 12:2 Nebulosagatan 12:1 767:264

21 2:16 Meteorgatan Vägbuller Saturnusgatan Göteborg med utbyggnad Ekvivalent ljudnivå 1,5 m ovan mark, 50 km/h på Bergsjövägen, 70 km/h på Mellbyleden Bilaga 4 2:17 Rymdtorget Ekv ljudnivå db(a) 48:1 Saturnusgatan 2:27 2:41 Rymdtorget 2:26 2:25 4:1 5:1 Bergsjövägen 767:140 Mellbyleden 767:140 48:2 < <= < <= < <= < <= < <= < <= < <= 6:4 6:2 6:1 2:31 2:30 767: :140 2:31 2:30 6:1 Saturnusgatan 767:282 6:2 55:1 6:3 6:4 55:1 Meteorgatan 10:2 Bergsjövägen Förklaringar Väg Byggnad P-däck 767:263 10:1 10:4 10:5 10:3 10:6 767: : m 11:1 Komettorget m 12:4 12:3 12:2 Nebulosagatan 12:1 767:264

22 Silvia Orrego Stadsbyggnadskontoret Göteborgs stad Lund den 6 maj 2009 PM 2009:13 - Buller vid småhus vid Saturnusgatan i Göteborg Trivector fick i mars 2009 i uppdrag av Stadsbyggnadskontoret i Göteborgs stad att genomföra en bullerutredning för ca 30 småhus vid Saturnusgatan i stadsdelen Bergsjön i Göteborg. Utredningen har genomförts av Lovisa Indebetou och Petra Ahlström, båda på Trivector. Kontaktperson i Göteborg har varit Silvia Orrego. I uppdraget studerats vilken effekt som erhålls av bullerplank vid husen och om det med hjälp av dessa går att nå bullerriktvärdet utomhus vid fasad, frifältsvärde, i markplan. I uppdraget ingick också att ta fram höjder på bullerplank längs Bergsjövägen för att klara bullerriktvärden vid fasad, frifältsvärde, i markplan. Bullerberäkningarna är genomförda i datorprogrammet Soundplan. Förutsättningarna för bullerberäkningarna vad gäller trafikmängder och markhöjder är de samma som i en tidigare genomförd bullerutredning för ett större planerat bostadsområde vid Saturnusgatan, Rapport 2008:46. De hastigheter som har använts i bullerberäkningarna är 70 km/h på Mellbyleden och 50 km/h på Bergsjövägen. Figur 1 Småhus vid Saturnusgatan i stadsdelen Bergsjön i Göteborg. 1

23 Ljudnivåer vid fasad, utan bullerskydd Nedan visas verkliga ljudnivåer (inkl fasadreflexer) utan bullerskydd. Skillnad jämfört med tidigare framtagen utbredningskarta, se Rapport 2008:46, är att det nu finns med hårdgjorda ytor i beräkningarna, d v s lokalgata, parkeringsplats och GC-väg är inlagda som hårda ytor. Detta ökar ljudnivåerna något jämfört med tidigare beräknade värden. I tidigare beräkningar förutsattes all mark förutom huvudgatorna vara bevuxen. Vid beräkning för att studera ljudnivån utanför fasad på första våningsplanet genomförs beräkningen normalt sett på beräkningshöjden 2 m ovan mark, vilket visas nedan. Ekv ljudnivå db(a) <= < <= < <= < <= < 4 Figur 2 Ekvivalent ljudnivå (inkl fasadreflexer) utan bullerskydd 2 m ovan mark. Notera att de visade ljudnivåerna är verkliga ljudnivåer inkl ljudreflex i den egna fasaden. För fasader som vetter mot vägen innebär det att man kan räkna bort 3 dba, för området närmast fasaden, för att omvandla ljudnivån till motsvarande frifältsvärden. För övriga fasader blir bidraget av reflexer i den egna fasaden mycket litet. Därmed skulle gul färg, d v s dba, vara okej för de fasader som ligger ut mot vägen och parallellt med vägen. Då framgår att man klarar riktvärdet för 55 dba i frifältsvärde vid fasad vid samtliga fastigheter utom vid den västligaste fasaden i mellersta husraden samt vid den sydligaste huslängan vid den västligaste fasaden eller de södra fasaderna på de 3 västligaste husen. 2

24 Ljudnivåer på uteplatser, utan bullerskydd Nedan visas verkliga ljudnivåer (inkl fasadreflexer) utan bullerskydd 1,5 m ovan mark vilket är vanligt använd höjd för beräkningar på uteplatser. Vid beräkning av bullerplanks effekter på uteplatser innebär den lite lägre beräkningshöjden att den bullerdämpande effekten av bullerplank blir lite större eftersom skärmen då blir relativt sett högre jämfört med mottagaren än om beräkningshöjden skulle vara 2 m som vid studier av ljudnivån vid fasad. Ekv ljudnivå db(a) <= < <= < <= < <= < 7:274 Figur 3 Ekvivalent ljudnivå (inkl fasadreflexer) utan bullerskydd 1,5 m ovan mark. Av figuren framgår att riktvärdet på 55 dba i ekvivalent ljudnivå på uteplats endast klaras på norra sidan av fastigheterna i den södra husraden. För den nordligaste och mellersta husraden klaras riktvärdet för uteplats vid samtliga fastigheter utom fastigheten längst i väster. För den östra husraden klaras riktvärdet i alla väderstreck. 3

25 Ljudnivåer vid fasad, med 2,0 m plank vid husen Nedan visas vilken effekt på ljudnivån på uteplats som uppnås om ett 2 m högt plank anläggs i nord-sydlig riktning i tomtgräns vid husen längst i söder och väster. Ekv ljudnivå db(a) <= < <= < <= < <= < 7:274 Figur 4 Ekvivalent ljudnivå (inkl fasadreflexer) 1,5 m ovan mark med 2 m höga bullerplank i tomtgräns för fastigheterna i söder och väster. Bullerplanket vid den mellersta huslängan gör att riktvärdet vid uteplats klaras vid uteplats. Vid den södra huslängan räcker det inte med 2,0 m höga bullerplank i anslutning till husen för att klara riktvärdet. För att klara riktvärdet vid uteplats krävs så höga bullerplank att det inte ses som något intressant alternativ. 4

26 Ljudnivåer vid fasad, med bullerskärm längs Bergsjövägen För att klara riktvärdet på 55 dba vid fasad har effekterna av en bullerskärm placerad direkt öster om Bergsjövägen studerats. För att se på effekterna vid fasad studeras ljudnivån 2 m ovan mark. En bullerskärm längs Bergsjövägen måste vara hög i söder för att klara riktvärdet på 55 dba vid fasad. Nedan visas vilka ljudnivåer som uppnås med 3 m högt bullerplank i söder. I norr är bullerplanket bara 0,5 m högt. Notera att de visade ljudnivåerna är verkliga ljudnivåer, d v s ljudnivåer inkl reflex i egen fasad (vilket påverkar områdena närmast fasaderna ut mot vägen). Det innebär att frifältsvärdet vid fasader som vetter mot vägen är 3 dba lägre än nedan visat då man räknar bort tillskottet från reflexer i den egna fasaden och att riktvärdet på 55 dba i frifältsvärde i princip klaras vid samtliga fasader. Ljudnivån vid den västligaste fastigheten i mellersta huslängan kommer precis att tangera 58 dba i verklig ljudnivå, d v s 55 dba i frifältsvärde. Vill man minska denna ljudnivå lite mer kan planket i norr höjas något från den höjd på 0,5 m som beräkningarna baseras på. Ekv ljudnivå db(a) <= < <= < <= < <= < 74 Figur 5 Ekvivalent ljudnivå (inkl fasadreflexer) 2 m ovan mark med bullerplank direkt öster om Bergsjövägen Söder om den mellersta husraden är planket 3 m högt, norr om denna punkt 0,5 m. 5

27 Ljudnivåer vid fasad, med bullerskärm öster om GC-bana Även ett bullerplank öster om GC-vägen skulle behöva vara mycket högt i söder för att klara riktvärdet på 55 dba i frifältsvärde vid fasad på samtliga fastigheter. Inte ens med ett genomgående 4 m högt plank klarar man riktvärdet vid de sydligaste fasaderna, se figuren nedan. Ekv ljudnivå db(a) <= < <= < <= < <= < 74 Figur 6 Ekvivalent ljudnivå (inkl fasadreflexer) 2 m ovan mark med 4 m hög bullerplank direkt öster om CG-banan 6

28 Med ett 5 m högt bullerplank klaras riktvärdet vid samtliga fasader om man från ljudnivåerna i figuren nedan drar bort 3 dba med hänsyn till egenreflexer. Ekv ljudnivå db(a) <= < <= < <= < <= < 4 Figur 7 Ekvivalent ljudnivå (inkl fasadreflexer) 2 m ovan mark med 5 m hög bullerplank direkt öster om CG-banan 7

29 Ljudnivåer vid fasad, med bullerplank vid fasaderna norrut Eftersom det visat sig svårt att bullerskydda de södra sidorna av fasaderna skulle man kunna tänka sig att anlägga plank norrut för att bullerskydda de norra fasaderna. Eftersom riktvärdet på 55 dba vid fasad överskrids något för de sydligare fasaderna bör man då enligt Göteborgs Stads tillämpning av riktvärden eftersträva att klara en ljudnivå på 50 dba vid de norra fasaderna på första våningsplanet för dessa fastigheter. I figuren nedan visas vilka ljudnivåer som uppnås om 2 m höga bullerplank anläggs norrut vid de västligaste husen. Ekv ljudnivå db(a) 2,0 m <= < <= < <= < <= < 2,0 m 2,0 m Figur 8 Ekvivalent ljudnivå (inkl fasadreflexer) 2 m ovan mark med 2,2-3,0 m höga bullerplank vid fasaderna norrut. Som framgår av figuren ovan kommer man med 2 m plank i princip att klara riktvärdet på 50 dba vid den norra fasaden vid det nordligaste och det sydligaste huset. Endast allra närmast planket överstiger man här 50 dba. Däremot ger planket inte tillräckligt skydd vid den mellersta husraden. I figuren nedan visas därför vilka ljudnivåer som uppnås med något högre plank och speciellt högre plank vid den mellersta husraden. 8

30 I figuren nedan visas vilka ljudnivåer som uppnås om det mellersta huset får högre plank, 2,5 m istället för 2 m. Ekv ljudnivå db(a) 2,0 m <= < <= < <= < <= < 2,5 m 2,0 m Figur 9 Ekvivalent ljudnivå (inkl fasadreflexer) 2 m ovan mark med 2,0-2,5 m höga bullerplank vid fasaderna norrut. Som framgår av figuren ovan sjunker ljudnivåerna vid det västligaste huset i mellersta husraden då planket görs högre här. Fortfarande är dock ljudnivåerna något lite högre än 50 dba allra närmast planket. I figuren nedan visas därför vilka ljudnivåer som uppnås med något högre plank. 9

31 Ekv ljudnivå db(a) 2,2 m <= < <= < <= < <= < 3,0 m 2,5 m Figur 10 Ekvivalent ljudnivå (inkl fasadreflexer) 2 m ovan mark med 2,2-3,0 m höga bullerplank vid fasaderna norrut. Som framgår av figuren ovan skulle man med plank som är 2,2-3 m höga i princip klara att få 50 dba vid de norra fasaderna för samtliga hus som har ljudnivåer över 55 dba vid de södra fasaderna. Endast allra närmast planket blir ljudnivån dock fortfarande något lite högre. Notera att det knappast gör någon skillnad för ljudnivåerna vid det norra och det södra huset om planken görs 2,2-2,5 m höga jämfört med om det görs 2,0 m höga. 10

32 I figuren nedan visas vilka ljudnivåer som uppnås om planken görs ytterligare en halv meter högre, d v s 2,7-3,5 m höga. Ekv ljudnivå db(a) 2,7 m <= < <= < <= < <= < 3,5 m 3,0 m Figur 11 Ekvivalent ljudnivå (inkl fasadreflexer) 2 m ovan mark med 2,7-3,5 m höga bullerplank vid fasaderna norrut. Som framgår av figuren blir det inga skillnader i ljudnivå jämfört med om planken görs en halv meter lägre, fortfarande kommer ljudnivåerna allra närmast planket att bli en aning högre än 50 dba. Slutsatsen blir att med 2 m höga plank vid det nordligaste och det sydligaste huset samt 3 m högt plank vid det mellersta huset fås så låga ljudnivåer som det går att åstadkomma med plank i dessa lägen. Med de föreslagna planken klaras 50 dba vid de norra fasaderna utom allra närmast planket. Bullerplank Ur ett bullerperspektiv spelar det ingen roll vilken typ av bullerplank som används. Det viktiga är att bullerskärmen har en ytvikt av minst 15 kg/m 2. Bullerskärmen måste dessutom vara helt tät under hela sin livslängd, både i sidled och i anslutningen mot marken. Undantag från kraven I undantagsfall kan enstaka lägenheter accepteras när riktvärdena utomhus inte klaras. Med enstaka lägenheter avses i Göteborg som riktlinje fem procent av det totala antalet lägenheter inom planområdet samt av det totala antalet lägenheter i respektive byggnad. Undantag får bara göras för att erhålla en bra totallösning som inte 11

33 skulle klaras på något annat sätt. Varje fall av avsteg från riktvärdena och undantag ska tydligt motiveras. 1 Andra möjliga åtgärder Det finns även andra åtgärder än bullerplank för att klara riktvärden vid den nya planerade bebyggelsen. Ett alternativ är att inte bygga de fastigheter som planerats längst i sydväst eftersom dessa är mycket svåra att bullerskydda p g a terrängens utseende som gör att bullerplank får mycket liten inverkan. Istället skulle den planerade bebyggelsen kunna flyttas längre norrut. Ett annat alternativ är att helt låta bli att bygga de västligaste husen i den södra husraden. Sammanfattning och slutsatser Utan bullerskydd klarar man riktvärdet för 55 dba i frifältsvärde vid fasad på första våningsplanet vid samtliga fastigheter utom vid den västligaste fasaden i mellersta husraden samt vid den sydligaste huslängan vid den västligaste fasaden och de södra fasaderna på de 3 västligaste husen. Riktvärdet på 55 dba i ekvivalent ljudnivå (inkl fasadreflexer) på uteplats klaras endast på norra sidan av fastigheterna i den södra husraden. För den nordligaste och mellersta husraden klaras riktvärdet för uteplats vid samtliga fastigheter utom fastigheten längst i väster i båda husraderna. För den östra husraden klaras riktvärdet i alla väderstreck. För att klara riktvärdet vid uteplats och fasad på första våningsplanet vid samtliga fastigheter har bullerplank med flera olika placeringar undersökts. Slutsatserna är att bullerplank längs vägen eller cykelvägen med hänsyn till topografin knappast ger någon effekt alls vid den södra husraden. Inte heller bullerplank vid uteplatser söder om fastigheterna ger tillräckligt skydd även om de görs mycket höga. Bullerplank placerade längs västra fasaderna och norrut ger dock märkbar effekt på första våningsplanet. Med 2 m höga plank vid det nordligaste och det sydligaste huset samt 3 m högt plank vid det mellersta huset fås så låga ljudnivåer som det bl a med hänsyn till ljudets spridning och reflexer går att åstadkomma med plank i dessa lägen. Med de föreslagna planken klaras 50 dba vid de norra fasaderna på första våningsplanet utom allra närmast planket. Detta kompenserar då för att ljudnivån vid fasad blir mer än 55 dba vid övriga fasader och Göteborgs Stads tillämpning av riktvärden klaras i princip. Utanför fasad på ett andra våningsplan kommer ljudnivåerna utan åtgärder att bli ungefär desamma som för första våningsplanet. Det innebär att ljudnivåerna överstiger 55 dba vid de västligaste husen samt vid den södra fasaden för flera av husen i den sydligaste husraden. Eventuella bullerplank har dock mycket liten inverkan på ljudnivåerna på ett andra våningsplan. De plank som ovan föreslås för att klara riktvärden vid fasad på första våningsplanet kommer inte att hjälpa för att klara riktvärdet på ett andra våningsplan. Göteborgs stads tillämpning av riktvärdena klaras därmed inte för de tre västligaste husen i södra husraden och inte heller för de allra västligaste husen i norra och mellersta husraden (det tredje västligaste husen i södra huslängan klarar bara 50 dba på halva den norra fasaden på andra våningen). Totalt sett är det då fem hus som inte klarar Göteborgs stads tillämpning av riktvärdena. Tilllämpningen av riktvärdena medger att 5 % av lägenheterna, d v s 1 av de planerade 28 husen, överskrider riktvärdena. Därmed skulle 4 av de 5 husen inte kunna ha ett andra våningsplan om riktvärdena ska innehållas. Undantag får dock bara göras för att erhålla en bra totallösning som inte skulle klaras på något annat sätt. I detta fall finns ju lösningen att inte bygga ett andra våningsplan för dessa fastigheter. Om man ändå vill ha två våningsplan på samtliga fastigheter kan man för att klara riktvärdena på våning två vid de hus som inte klarar 50 dba vid den norra fasaden utforma balkongräcken på de altaner som löper utmed hela norra fasaden som bul- 1 Göteborgs Stad, Kommunal tillämpning av riktvärden för trafikbuller, utgångspunkter vid planering och byggande av bostäder i Göteborg, februari

34 lerskärmar, d v s täta i sidled och neråt med en densitet på minst 15 kg/m 2. Man behöver dock fingranska detta för att se hur höga dessa bullerskärmar behöver vara. 13 Trivector Traffic AB Åldermansgatan Lund
