Föreläsning 4. Fast position Projektplanering (CPM och PERT)

Transkript

1 Föreläsning 4 Fast position Projektplanering (CPM och PERT)

2 2 Kursstruktur Innehåll Föreläsning Lek1on Labora1on Introduk*on, produk*onsekonomiska grunder, Lean produc*on, ABC-klassificering Fö 1 Leanspel (La 1) Prognos*sering Fö 2 Le 1 La 2 Sälj- och verksamhetsplanering Fö 3 Le 2 Projektplanering, fast posi1on Fö 4 Le 3 Lagerstyrning Fö 5 Le 4 La 3 Planering av funk*onell verkstad, Fö 6 Le 5 layout, MRP och HP Planering av funk*onell verkstad, Fö 7 Le 6 detaljplanering Planering av lina, kanban, Fö 8 Le 7 linjebalansering Specialfall; produktval, kopplade lager Fö 9 Le 8 cyklisk planering Le 9

3 3 Produktionssystem Låg En-stycks-produkter Fast position Grad av flödesorientering Volymprodukter Funktionell verkstad Flödesgrupper Linjetillverkning Robotics Hög Bulk-produkter Kontinuerlig process Låg volym Hög volym

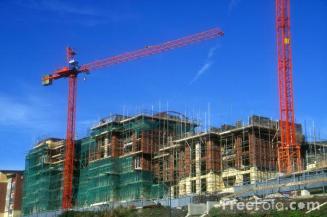

4 4 Fast position Stora svårflyttade objekt Resurser förs till produktionsplatsen Byggande grupp Många aktiviteter och långa ledtider Kopplingar mellan aktiviteter Precedensrelationer Typisk KOP = ETO

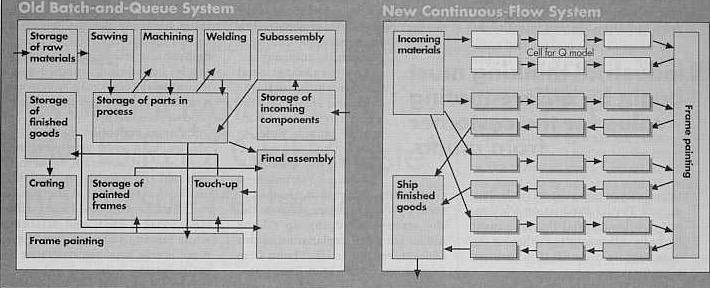

5 5 Funktionell verkstad Gruppering efter funktion Resursorienterad layout Flexibel operationsföljd Produkten/ordern tar den väg genom produktionssystemet som krävs Komplicerade flöden mellan avdelningar Typisk KOP = MTO

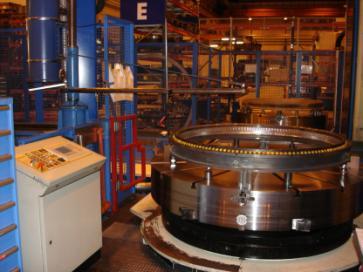

6 Funktionell verkstad 6

7 7 Linjetillverkning Gruppering efter produkt Flödesorienterad layout Efterlikna produktens successiva färdigställande Given och fast operationsföljd Typisk KOP = MTS

8 Flödesgrupp 8 Ett mellanting mellan funktionell verkstad och linjetillverkning En resursgrupp (maskiner eller montering) för en grupp artiklar med liknande operationsföljd En långtgående färdigbearbetning sker inom gruppen Betraktas som en planeringspunkt Ofta får en dyr maskin bestämma gruppens kapacitet = styrande station Inbuffert Styrande maskin Kompletteringsmaskiner Utbuffert

9 9 Kontinuerlig tillverkning Dedicerad utrustning Sammanbundna processteg Kallas ofta processindustri Produktenhet ton, liter, meter, Typisk KOP = MTS

10 10 Olika kostnadsstruktur Produktionskostnad Fast position Funktionell verkstad Flödesgrupp Linjetillverkning Kontinuerlig tillverkning Produktionsvolym

11 11 Fast position Funktionell verkstad Volymprodukter Flödesgrupper Linjetillverkning Kontinuerlig process Låg volym Hög volym

12 Projektplanering Fast position - Nätverksplanering 12 Mål minimera tiden för projektets genomförande Alla aktiviteter knyts samman i en logisk följd Precedensdiagram (föregångare) Innehåller en startnod och en slutnod Kallas även aktivitetsnätverk Används för att analysera beroenden och ledtider genom projektet

13 13 Kritisk väg Ett projekts kritiska ledtid Kallas oftast kritisk linje eller kritisk väg Den längsta vägen genom precedensdiagrammet (nätverket) Motsvarar den minimala genomförandetiden Störningar (förseningar) längs den kritiska linjen kommer med stor sannolikhet att försena hela projektet

14 Metodik Iden1fiera ak1viteter 14 WBS Work Breakdown Structures UppskaDa 1d (1dsåtgång) Förväntat värde Iden1fiera rela1oner och beroenden Ak3vitetsnätverk (AoA eller AoN) Iden1fiera begränsningar Kri3sk väg (CPM/PERT) Ta fram preliminär projektplan Projektplanen

15 Uppskatta tidsåtgång Om liknande aktiviteter finns/har funnits: Använd historiska data Genomför tidsstudier klocka aktiviteten Om historisk data inte finns Fråga en eller flera experter Viktat medelvärde optimistisk mest trolig pessimistisk Iden1fiera ak1viteter UppskaDa 1d Iden1fiera rela1oner och beroenden Iden1fiera begränsningar Ta fram preliminär projektplan 15 t w = a+ 4m+ b 6

16 Identifiera relationer och beroenden Iden1fiera ak1viteter UppskaDa 1d 16 Iden1fiera rela1oner och beroenden Iden1fiera begränsningar Aktivitetsnätverk schematisk representation av aktiviteter och deras inbördes relation Två typer av aktivitetsnätverk AoA: Activity-on-Arrow bågar = aktiviteter, noder = händelser AoN: Activity-on-Node bågar = relationer, noder = aktiviteter A Ta fram preliminär projektplan A,3 1 2 B

17 Identifiera relationer och beroenden Iden1fiera ak1viteter UppskaDa 1d 17 Oberoende aktiviteter Start A B Iden1fiera rela1oner och beroenden Iden1fiera begränsningar Ta fram preliminär projektplan Slut Beroende aktiviteter C Start A B Slut C Slut

18 Identifiera relationer & beroenden 18 AoA och AoN har sitt ursprung i två huvudtyper av metoder att rita och analysera aktivitetsnätverk CPM Critical Path Method PERT AoA och AoN Program Evaluation and Review Technique Både CPM och PERT fokuserar på samma mål hitta den kritiska linjen och minimera genomförandetiden idag har de till viss del flutit ihop

19 Identifiera relationer & beroenden AoA: Beteckningar 19 Bågbeteckningar k: aktivitet k tk: tid för aktivitet k k, t k Blindaktivitet markeras med en dummybåge (blindaktivitet, b) och används för att säkerställa logiken i nätverket tid = 0

20 Identifiera relationer & beroenden AoA och AoN AoA A Dummy D 20 Stopp Start B C E G Omedelbar(a) Aktivitet föregångare A B C B D A E A, C F B G E, F D F Stopp Start AoN A B C E G F

21 Identifiera begränsningar Iden1fiera ak1viteter 21 UppskaDa 1d Iden1fiera rela1oner och beroenden Iden1fiera begränsningar Ta fram preliminär projektplan Lösningen är att bestämma den kritiska vägen den längsta nödvändiga vägen genom aktivitetsnätverket Slack = SS (Senast Start) TS (Tidigast Start) eller Slack = SF (Senast Färdig) TF (Tidigast Färdig) slacket anger hur mycket aktiviteten kan dra ut över tiden utan att projektet blir försenat Kritisk linje = aktiviteter med slack = 0

22 22 AoA: Exempel 4:1 Aktivitet Tidsåtgång Omedelbar föregångare A. Konstruera produkt 12 - B. Producera modul 1 5 A C. Producera modul 2 3 A D. Producera modul 3 5 B E. Producera modul 4 7 B, C F. Slutmontering och inspektion 8 D, E 3 B, 5 D, 5 A, b, 0 5 F, 8 6 C, 3 4 E, 7

23 23 AoN: Exempel 4:1 Aktivitet Tidsåtgång Omedelbar föregångare A. Konstruera produkt 12 - B. Producera modul 1 5 A C. Producera modul 2 3 A D. Producera modul 3 5 B E. Producera modul 4 7 B, C F. Slutmontering och inspektion 8 D, E Start A C B D E F Slut

24 Exempel 4:1 24 När kan projektet tidigast vara klart? Var har vi slack och hur mycket? Räkna fram tidigast start (TS), tidigast färdig (TF), senast start (SS), senast färdig (SS) för respektive aktivitet! 3 B, 5 D, 5 Aktivitet Tidsåtgång Omedelbar föregångare A. Konstruera produkt 12 - B. Producera modul 1 5 A C. Producera modul 2 3 A D. Producera modul 3 5 B E. Producera modul 4 7 B, C F. Slutmontering och inspektion 8 D, E A, b, 0 5 F, 8 6 C, 3 4 E, 7

25 Metodik, Exempel 4:1 Gå framåt (A-F) och beräkna TS och TF TS A =max{tf för de akt. som A har som föregångare}, saknas föregångare TS A =0 25 TF A =TS A +t A osv Gå bakåt (F-A) och beräkna SF och SS Sätt TF F =SF för de akt. som inte är föregångare till någon annan. Sätt SS F =SF F -t F Sätt SF E =min{ss för de akt. som har E som föregångare.} Sätt SS E =SF E -t E osv

26 26 Metodik, Exempel 4:1 Beräkna slack Slacket räknas fram som SF-TF eller SS-TS för respektive aktivitet Kritiska linjen De aktiviteter som har slack = 0 ingår i den kritiska linjen. Högsta TF och därmed också högsta SF ger när projektet tidigast kan vara klart.

27 27 AoA: Exempel 4:1 Lösning 3 B, 5 D, 5 A, b, 0 5 F, 8 6 C, 3 4 E, 7

28 28 Exempel 4:1 Gantt-schema, framåtplanering A B E F C D v.

29 29 Exempel 4:1 Gantt-schema, bakåtplanering A B E F C D v.

30 Exempel A AoN: Beteckningar PERT = Program evaluation and review technique PERT förespråkar löptid enligt viktat medelvärde 30 Tidigast start Löptid Tidigast färdig Aktivitet Senast start Slack Senast färdig

31 Exempel A innehållande följande aktiviteter Logistikdesign, 17 veckor 2. Logistikutveckling, 34 veckor Föregångare 1 3. Planeringsförslag, 4 veckor Föregångare 1 4. Systemkrav, 74 veckor Föregångare 1 5. Leverantörskontrakt, 39 veckor Föregångare 2 6. Behandling av förslag, 12 veckor Föregångare 3 7. Inköp av truckar, 12 veckor 8. Bygg anläggningen, 24 veckor Föregångare 6 9. Inköp av grävmaskiner, 11 veckor Föregångare Inköp av trailers, 8 veckor Föregångare Anställning av personal, 14 veckor Föregångare Uppstart och inkörning, 2 veckor Föregångare 4,5,7,8,9,10,11 Föregångare 6

32 AoN: Exempel A Systemkrav Uppstart & inkörning Logistikdesign Logistikutveckling Leverantörskontrakt Bygg anläggningen Inköp av truckar, mm 4 3. Planeringsförslag Behandling av förslag Inköp av grävmaskiner Tidigast start Senast start Löptid Tidigast färdig Aktivitet Slack Senast färdig Alla tider i hela veckor Inköp av trailers Anställning av personal

33 AoN: Exempel A Systemkrav Uppstart & inkörning Logistikutveckling 5. Leverantörskontrakt Inköp av truckar, mm Logistikdesign Bygg anläggningen Planeringsförslag 6. Behandling av förslag 9. Inköp av grävmaskiner Tidigast start Senast start Löptid Tidigast färdig Aktivitet Slack Senast färdig Alla tider i hela veckor 10. Inköp av trailers Anställning av personal

34 AoN: Exempel A Systemkrav Uppstart & inkörning Logistikutveckling Leverantörskontrakt Inköp av truckar, mm Logistikdesign Bygg anläggningen Planeringsförslag 6. Behandling av förslag 9. Inköp av grävmaskiner Inköp av trailers Tidigast start Löptid Tidigast färdig Aktivitet 11. Anställning av personal Senast start Slack Senast färdig Alla tider i hela veckor

35 Vad händer om: AoN: Exempel A Leverantörskontrakten försenas med 5 veckor? Systemkrav Inköp av grävmaskiner försenas med 5 veckor? Uppstart & inkörning Logistikutveckling Leverantörskontrakt Inköp av truckar, mm Logistikdesign Bygg anläggningen Planeringsförslag 6. Behandling av förslag 9. Inköp av grävmaskiner Inköp av trailers Anställning av personal
