BILAGA 5 PM KORSNING VATTENFYLLDA DIKEN

Transkript

1 BILAGA 5 PM KORSNING

2 PM korsning vattenfyllda diken UPPDRAG Markkabelprojektering Gotland UPPDRAGSNUMMER UPPDRAGSLEDARE Simon Hultgren UPPRÄTTAD AV Simon Hultgren DATUM Korsning av vattenfyllda diken, mindre kärr och blöt mark Vid besök utmed projekterad sträcka under både vår och höst har vattennivåerna i de olika dikena observerats. Våren har inneburit mer vatten i dikena medan hösten inneburit mindre vatten och ibland helt torra öppna diken. Blötare partier har följt samma mönster. Utmed kabelsträckan på fastlandet har 5 st. öppna diken, 3 st. kulverterade diken och 4 st. våtare platser identifierats. Ett större dike omgivet av blötare mark kommer att korsas med metoden styrd borrning vilket lämnar både diket och den blöta marken opåverkad. De kulverterade dikena korsas utan att de behöver schaktas av och lämnas därför därhän. På Gotland har 6 st. öppna diken identifierats. Korsning med dessa vattenhinder skulle eventuellt kunna utföras med någon av de vidare beskrivna metoderna. Beroende på vilken typ av vattenhinder kablarna skall korsa anpassas korsningsmetoden till den bäst lämpade. Djupet på schaktet kan variera mellan korsningarna. Avståndet mellan dikesbotten och kanalisationsrör skall i korsningen vara minst 0,5 meter då diket är i välrensat skick och minst 0,8 meter då dikesbotten är i orensat skick. Längden på korsningen beror på dikets bredd i markplanet. Vid korsning av kärr eller blöt mark läggs kablarna på normalt djup d.v.s. med fyllningshöjden ca, meter. Följande metod skulle kunna användas vid korsning av vattenfyllt dike som ej kan länshållas.. En begränsad schakt tas upp i korsning med diket. En markduk läggs i schaktbotten och en ledningsbädd av bergkross läggs ovanpå markduken. Kanalisationsrör läggs på bergkrossen, som båda befinner sig under vattenytan. Rören förses med lock och återställning av schaktet och diket görs sedan med lämpliga schaktmassor. (9) memo0.docx Sweco Gjörwellsgatan Box SE-00 6 Stockholm, Sverige Telefon +46 (0) Fax +46 (0) Sweco Energuide AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen Simon Hultgren Telefon direkt +46 (0) Mobil +46 (0) simon.hultgren@sweco.se

3 Följande metod skulle kunna användass vid korsning av vattenfyllt dike. (med eventuell länshållning). En begränsad schakt tas upp i korsning med diket. Vidd behov placeras tillfälliga tätspärrar i det avschaktade diket för att vattnet ej skall rinna in i kabelschaktet. Tätspärrarna består av befintliga massor i möjligaste mån. m Om länshållning måste ske kan det göras med filterförsedda pumpar, vattnet släpps s då primärt om möjligt i dikets nedsida eller sekundärt i lämplig punkt i områdets närhet. Tillfälliga diken för avledning av pumpvatten kan behövas. En ledningsbädd läggs påå schaktbotten vid behov och lockförsedda rör förläggs ovanpå. Därefter återfylls schaktet och diket återställs. (9) memo0.docx

4 3(9) memo0.docx

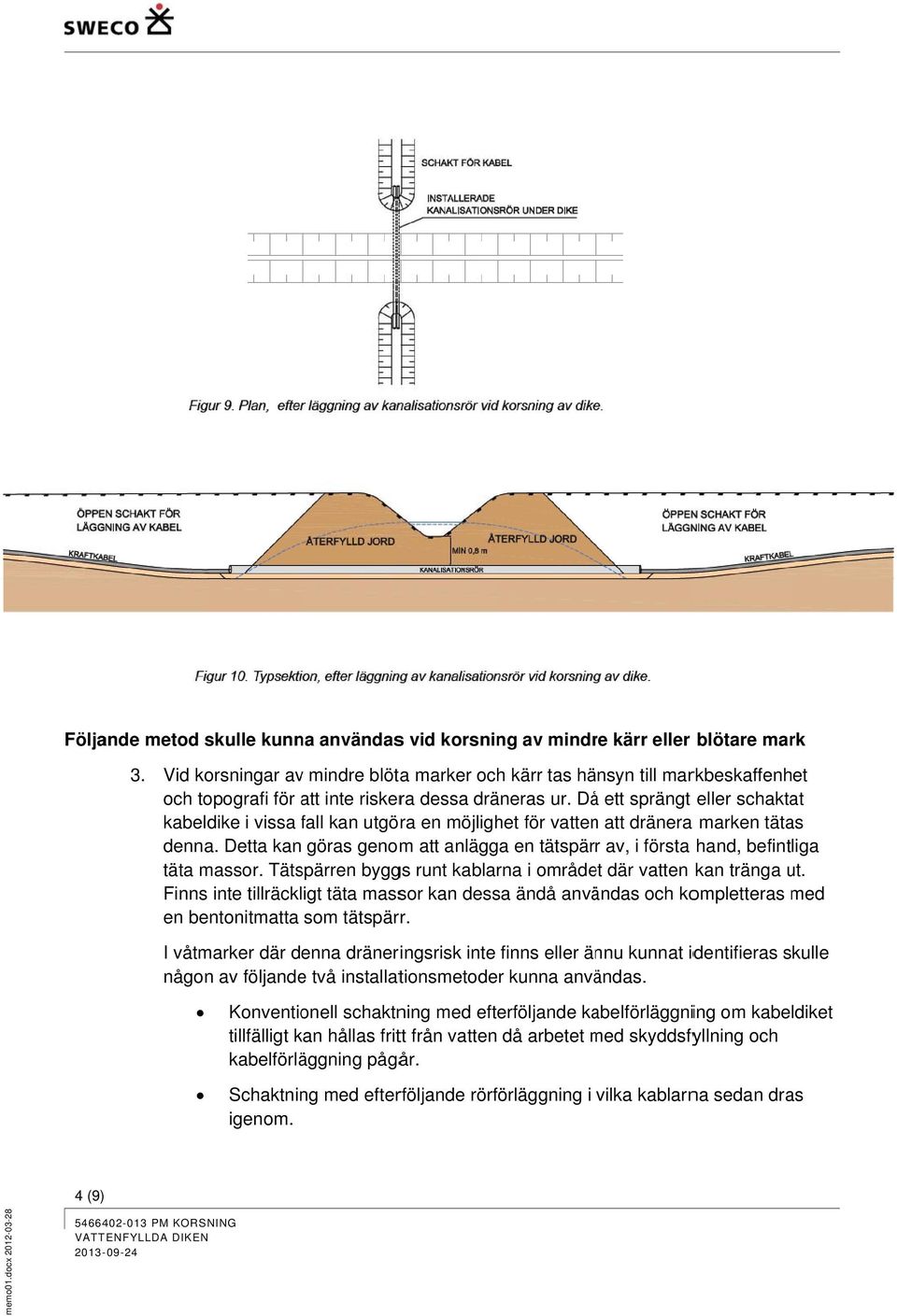

5 Följande metod skulle kunna användass vid korsning av mindre kärr eller blötare mark 3. Vid korsningar av mindre blöta marker och kärr tas hänsyn till markbeskaffenhet och topografi för att inte riskera dessa dräneras ur. Dåå ett sprängt eller schaktat kabeldike i vissa fall f kan utgöra en möjlighet för vattenn att dränera marken tätas denna. Detta kan göras genomm att anlägga en tätspärr av, i första hand, befintliga täta massor. Tätspärren byggs runt kablarna i området där vatten kan tränga ut. Finns inte tillräckligt täta massor kan dessa ändå användas och kompletteras med en bentonitmatta som tätspärr. I våtmarker där denna dräneringsrisk inte finns eller ännu kunnat identifieras skulle någon av följande två installationsmetoder kunna användas. Konventionell schaktning med efterföljande kabelförläggning om kabeldiket tillfälligt kan hållas fritt från vatten då arbetet med m skyddsfyllning och kabelförläggning pågår. Schaktning med efterföljande rörförläggning i vilka kablarna sedan dras igenom. 4 (9) memo0.docx

6 Dessa metoder kräver dock att arbetsområdet har tillräcklig bärighet för arbetsmaskinerna, om inte, ska bärigheten förbättras av temporärtrt utlagda timmermattor eller liknande. Figur. Principskiss, korsning av mindre kärr eller blöt mark. Styrd borrning 4. Vid korsning av större diken planeras dessa att korsass med styrd borrning vilket lämnar de korsade dikena opåverkade. Figur. Typsektion, styr borrning vid korsning av blöt mark med dike. 5(9) memo0.docx

7 Nedanstående tabell visar identifierade diken, kärr och blöta marker och föreslagen metod för korsning av dessa. VHF avser vattenhinder på fastlandet, VHG avser vattenhinder på Gotland. ID-nr vattenhinder, koordinater, fastland VHF X= Y= VHF X= Y= VHF3 X= Y= VHF4 X= Y= VHF5 X= Y= VHF6 X= Y= VHF7 X= Y= VHF8 X= Y= Typ av hinder Öppet vägdike med anslutande trumma, intill väg 749 Öppet vägdike med anslutande trumma, intill väg 749 Öppet mindre dike i åkerkantt Öppet mindre skogsdikee Öppet mindre dike i åkerkantt Öppet mindre dike i åkerkantt nära betongtrumma för dike åkerdike Mindre kärr, ca 0 m Förmodad korsningsmk metod +förlängning av trummaa Ø500 +förlängning av trummaa Ø500 3 med tätspärr 6 (9) memo0.docx

8 VHF9 X= Y= VHF0 X= Y= VHF X= Y= VHF X= Y= VHF3 X= Y= VHF4 X= Y= VHF5 X= Y= VHF6 X= Y= VHF7 X= Y= Öppet mindre skogsdikee Öppet mindre skogsdikee åkerdike Blöt skogsmark, ca 5 m Blöt skogsmark, ca 80 m Öppet mindre skogsdikee Öppet mindre skogsdikee dike med blöt omgivning, ca 80 m Öppet skogsdike med tätspärr 3 med utökad bärighet 3 med utökad bärighet kommer sannolikt kunna undvikas kommer sannolikt kunna undvikas 4 Styrd borrning 7(9) memo0.docx

9 VHF8 X= Y= VHF9 X= Y= ID-nr vattenhinder, Koordinater Gotland VHG0 X= Y= VHG X= Y= VHG X= Y= VHG3 X= Y= VHG4 X= Y= VHG5 X= Y= Passage i kant av blöt skogsmark, ca 40 m Öppet skogsdike Typ av hinder åkerdike åkerdike mot skogsmark åkerdike åkerdike mot skogsmark Öppet vägdike, grusväg skogsdikee intill stationsområdet 3 Förmodad korsningsmetod k 8 (9) memo0.docx

10 Rör-/ /kabelförläggning Beroende på markanvändning och marktyp vid vattenhindret kan rören r uteslutas och kablarna förläggas direkt på botten av det schaktade kabeldiket ovanpå eventuell ledningsbädd och skyddsfyllning. I vissa fall kan delbara rör knäppas fast på kablarnaa efter förläggning underr de mindre dikena. Kabelinstallation genom tidigare förlagda rör kan vara något mer tidsödande än att förlägga kabeln och sedan knäppa fastt delbara rör. Detta får beslutas från fall till fall av beställarens representant och tillsammanss med fastighetsägaren om o det krävs. Rörförläggning kan utföras separat, skilt från övrigt schaktarbete utmed u kabelsträckan. Då kabel senare skall installeras i rören schaktas rörändarna fram på båda sidor s om diket eller det blöta partiet varpå kablarna dras igenom rören. Då kablarnaa efter installation hamnat i sitt slutliga läge fylls rören med en bentonitblandning och försluts. Nackdelen är attt diket måstee hållas öppet en tid före och efter kabeldragningen börjat och slutat. Vid två tillfällen korsar kablarna ett öppet vägdike just där en vägtrumma övergått till det öppna diket. Ett alternativ kan då vara att förlänga vägtrumman och med kablarna passera denna antingen över eller under den förlängda trumman. Utökad hänsyn och försiktighet I händelse av att påverkan av det korsande diket bör reduceras vidd schaktningg bör en förhållandevis skonsam metod väljas. Tiden för schaktning bör styras så att det om möjligt utförs under säsong då det ärr mindre vattenmängder i dikena och våtmarkerna. Om styrd borrning ej väljs som korsningsmetod bör metoden användas. Som tätspärr kan t.ex. spont eller stålskiva slåss ned tvärs över diket förr att även minimera den grumling g somm kan uppstå om istället jordmasso används som tätspärr. Om länshållning måste ske s kan det göras med filterförsedda pumpar, vattnet släpps då primärt om möjligt i dikets nedsida eller sekundärt i lämplig punkt i områdets närhet. Tillfälligaa diken för avledning av pumpvatten p kan behövas. En ledningsbädd läggs på schaktbotten vid behov och lockförsedda rör förläggs ovanpå. Därefter återfylls schaktet och diket återställs. Vid genomförande av samtliga korsningsmetoder skall arbetet bedrivas kontinuerligt till dess att rören är förlagda och diket återfyllt för att minimera tiden då det naturliga vattenflödet i diket är påverkat. Av schaktet påverkat område skall återställas till ursprungligt skick efter rörförläggning. 9(9) memo0.docx
