PM DAGVATTENHANTERING MÖRVIKEN 2:91

Transkript

1 -14 UPPDRAG Mörviken K&T UPPDRAGSNUMMER UPPDRAGSLEDARE Joakim Bengtsson UPPRÄTTAD AV Jenny Håkansson DATUM Bakgrund På uppdrag av Krook & Tjäder i arbetet med att ta fram planhandlingar för detaljplanen Produkthusområdet Mörviken har Sweco tagit fram detta PM rörande dagvattenhantering inom planområdet. I samband med detaljprojektering av området bör en mer detaljerad utredning genomföras för att ge svar på detaljer. Det som här redovisas är förslag till principer av dagvattenhantering, med fokus på rening av dagvatten. Syfte Syftet med dagvatten-pm är att belysa möjligheterna till rening av dagvatten inom planområdet. Underlag till dokumentet har varit grundkarta och planbeskrivning. Beskrivning av planområdet I samband med framtagning av ny detaljplan för fastighet Mörviken, Åre ska förutsättningarna för rening av dagvatten ses över. Planområdets yta motsvarar ca m 2. Nästan 100% av ytan är hårdgjord idag, och kommer att vara hårdgjord även i framtiden. Detaljplanen föreslår möjlighet att bygga ut befintlig byggnad samt att göra om parkeringsplatsen. I det nya förslaget inryms ett svackdike för dagvattenhantering motsvarande ca 70 m 2, vilket är den yta som finns för ytlig dagvattenrening. Fastigheten ligger 50 m från Åresjön, vilken också är recipient för dagvattnet från planområdet. Befintliga förhållanden Idag består planområdet av handel med parkering. Avvattning av parkeringsplatsen sker via gallerbrunnar ner till dagvattenledning och därefter ut till Åresjön. Dagens dagvattenhantering medger ingen rening av dagvattnet. I samband med att planläggning finns möjligheten att förbättra dagens situation. Då markanvändningen även i framtiden kommer att bestå till störst del av parkeringsytor bör rening av dagvatten ske med fokus på partikulära föroreningar som utgör den största delen av förorenat trafikdagvatten. Det finns inga kända flödesproblem kopplade till planområdet, varken i ledningssystem eller för recipient. 1 (5) S w e co Karl XI:s väg 61 SE Halmstad, Sverige Telefon +46 (0) Fax S we c o En vi r on me n t A B Org.nr Styrelsens säte: Stockholm J e nn y H åk an s so n Telefon direkt +46 (0) Mobil +46 (0) jenny.hakansson@sweco.se

2 Åresjön Recipienten Åresjön har miljökvalitetsnormer kopplade till sjöns ekologiska status. Den ekologiska statusen är måttligt med målsättning att den ska vara god år Den kemiska statusen är god med målsättning att den inte ska försämras. Kvicksilver är undantaget bedömningen av kemisk status. Principer för avledning och rening av dagvatten Avledning av dagvatten inom planområdet kan ske genom ytlig avvattning, det vill säga att vatten leds på ytan fram till dagvattenhantering exempelvis till svackdike för rening. När vattnet har gått igenom svackdiket leds det till ledningssystemet för utlopp till Åresjön. Ett annat avledningsalternativ är genom rännstensbrunnar som via intern ledning för vatten till kommunala huvudledningar för dagvatten. Oavsett om dagvattnet avleds ytledes eller via gallerbrunnar bör det minst renas från olja innan det kopplas på kommunens dagvattenledning. Reningsförslag för rening utöver oljeavskiljning presenteras nedan. Vid detaljprojektering av planområdet ska dimensionering av reningsanläggningar projekteras. Fokus bör ligga på att rena så stor kvantitet som möjligt av det dagvatten som leds ut från planområdet, det vill säga att rena normalflödet. Det aktuella planområdet är indelat i mindre delområden för att visa möjliga reningsalternativ för respektive område. Rening ovan mark Ytligt avlett dagvatten ska ledas till det svackdike som placeras mellan rader av parkeringsplatser i planområdets södra del. Ytan som föreslås i plan är ca 70 m 2 stort, vilket gör att diket bör kunna utformas med magasinsvolym motsvarande 65 m 3. Av den totala magasinsvolymen kommer ungefär en trejdedel vara vattenförande, övrig volym tas upp av makadam eller annat material som används som fästyta för partikulära föroreningar. Svackdiket kommer att ha möjlighet att omhänderta dagvatten från omkringliggande mark, delområde C i figur 1. 2 (5)

3 Föreslagen plats för underjordiskt magasin Figur 1. Delområden inom fastigheten. Förslag till placering av svackdike samt underjordiskt magasin framgår. En annan form av ytlig avledning är takvatten från byggnaden på fastigheten. Drygt m 2 tak avvattnas via stuprör på olika håll från byggnaden. Stuprören kan med fördel kopplas till biofilter för rening innan det leds vidare till ledning ut i Åresjön. 3 (5)

4 Figur 2. Biofilter vid stuprör. Källa: Tengbomgruppen AB, 2014 Rening under mark Delområde A, B och D, se figur 1, kommer att avvattnas med gallerbrunnar även i utbyggt scenario eftersom avvattning ytledes gör att vatten rinner orimligt långt på ytan vilket kan leda till problem med isbildning och halka. Dagvatten från områden som avvattnas via gallerbrunnar och ledningssystem måste behandlas under mark eftersom det sällan anses ekonomisk försvarbart att pumpa dagvatten. Inom planområdet är det dessutom begränsade möjligheter för öppen dagvattenhantering. Underjordisk rening kan ske genom nedgrävda magasin, exempelvis av typen EcoVault, som kan klara rening med avseende på partiklar, olika och lösta ämnen genom filtermaterial. Filtermaterial kan anpassas efter de ämnen som är viktigast att reducera för varje specifikt område. 4 (5)

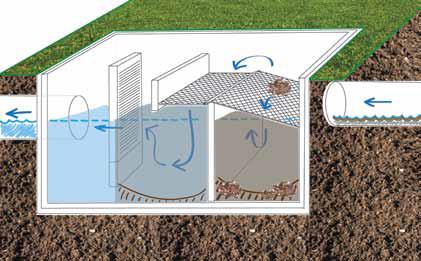

5 Figur 3. Beskrivning av underjordiskt magasin för rening av dagvatten. Källa: EcoVault. 5 (5)
