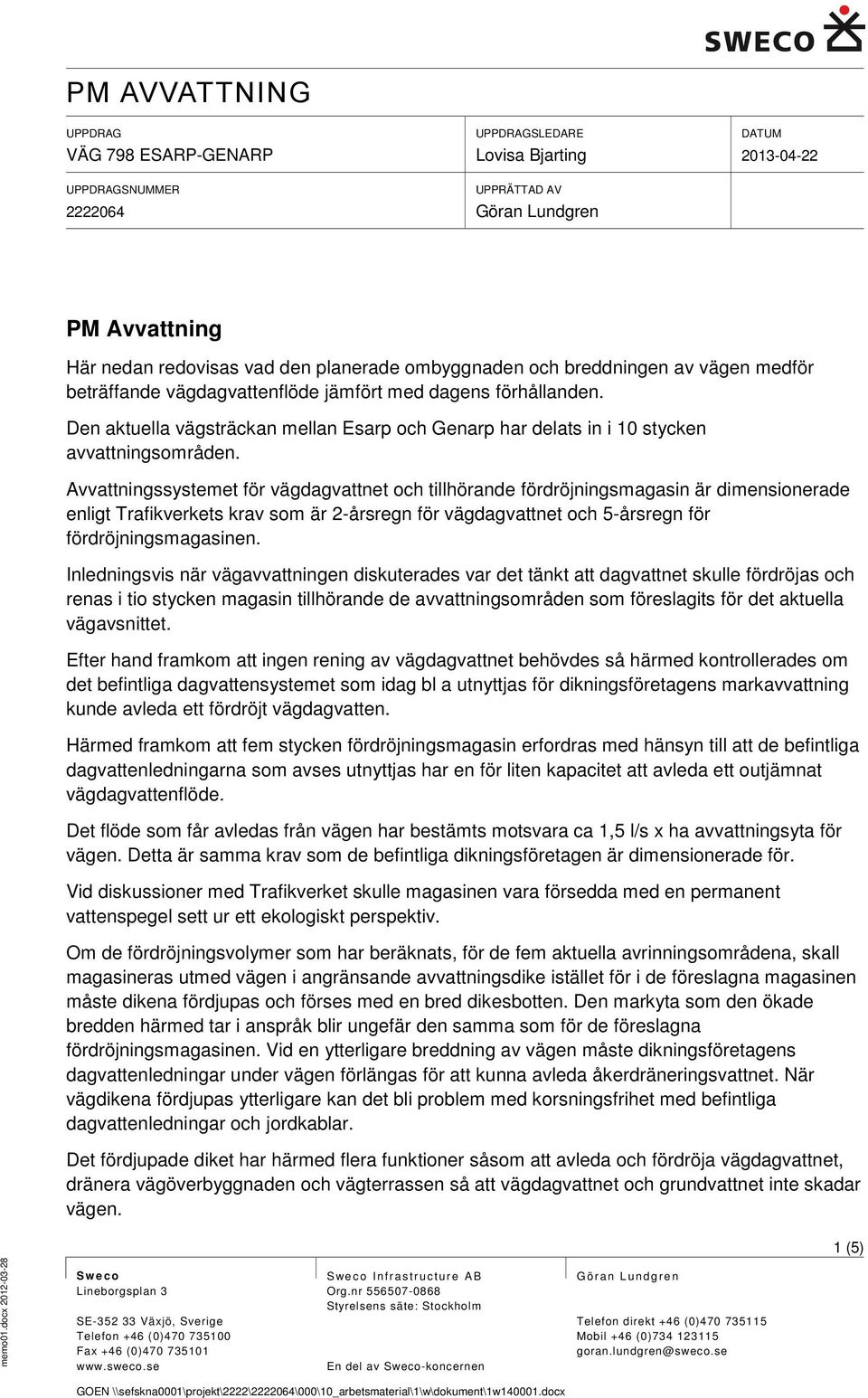

1 UPPDRAG VÄG 798 ESARP-GENARP UPPDRAGSNUMMER UPPDRAGSLEDARE Lovisa Bjarting UPPRÄTTAD AV Göran Lundgren DATUM PM Avvattning Här nedan redovisas vad den planerade ombyggnaden och breddningen av vägen medför beträffande vägdagvattenflöde jämfört med dagens förhållanden. Den aktuella vägsträckan mellan Esarp och Genarp har delats in i 10 stycken avvattningsområden. Avvattningssystemet för vägdagvattnet och tillhörande fördröjningsmagasin är dimensionerade enligt Trafikverkets krav som är 2-årsregn för vägdagvattnet och 5-årsregn för fördröjningsmagasinen. Inledningsvis när vägavvattningen diskuterades var det tänkt att dagvattnet skulle fördröjas och renas i tio stycken magasin tillhörande de avvattningsområden som föreslagits för det aktuella vägavsnittet. Efter hand framkom att ingen rening av vägdagvattnet behövdes så härmed kontrollerades om det befintliga dagvattensystemet som idag bl a utnyttjas för dikningsföretagens markavvattning kunde avleda ett fördröjt vägdagvatten. Härmed framkom att fem stycken fördröjningsmagasin erfordras med hänsyn till att de befintliga dagvattenledningarna som avses utnyttjas har en för liten kapacitet att avleda ett outjämnat vägdagvattenflöde. Det flöde som får avledas från vägen har bestämts motsvara ca 1,5 l/s x ha avvattningsyta för vägen. Detta är samma krav som de befintliga dikningsföretagen är dimensionerade för. Vid diskussioner med Trafikverket skulle magasinen vara försedda med en permanent vattenspegel sett ur ett ekologiskt perspektiv. Om de fördröjningsvolymer som har beräknats, för de fem aktuella avrinningsområdena, skall magasineras utmed vägen i angränsande avvattningsdike istället för i de föreslagna magasinen måste dikena fördjupas och förses med en bred dikesbotten. Den markyta som den ökade bredden härmed tar i anspråk blir ungefär den samma som för de föreslagna fördröjningsmagasinen. Vid en ytterligare breddning av vägen måste dikningsföretagens dagvattenledningar under vägen förlängas för att kunna avleda åkerdräneringsvattnet. När vägdikena fördjupas ytterligare kan det bli problem med korsningsfrihet med befintliga dagvattenledningar och jordkablar. Det fördjupade diket har härmed flera funktioner såsom att avleda och fördröja vägdagvattnet, dränera vägöverbyggnaden och vägterrassen så att vägdagvattnet och grundvattnet inte skadar vägen. 1 (5) Sweco Lineborgsplan 3 SE Växjö, Sverige Telefon +46 (0) Fax +46 (0) Swe c o In fra s tru c tur e AB Org.nr Styrelsens säte: Stockholm En del av Sweco-koncernen G ör an L un dg re n Telefon direkt +46 (0) Mobil +46 (0) goran.lundgren@sweco.se

2 I och med att det fördröjda vattnet kommer att stå i dikena utmed långa sträckor och under relativt lång tid kommer marken i anslutning till vägen att blötas upp och kanske bli instabil. Ur trafiksynpunkt bör även detta beaktas. Då markmaterialet utmed vägen till stor del utgöras av finkorniga material samtidigt som grundvattenytan ligger närma markytan sker ingen nämnvärd infiltration i vägdikena. Efter hand sker också en viss igensättning av dessa då sand och andra finpartiklar lägger sig på dikets botten och slänter. Att utnyttja befintliga fördröjnings- och reningsmagasin som är avsedda för åkeravvattningssystemen bedöms inte vara lämpligt då dessa är dimensionerade för att ta hand om vattnet från åkermarken. Volymerna och nivåerna i dessa stämmer troligtvis inte med avvattningssystemen för vägen. Detta är också en ansvarsfråga då det gäller utsläpp av eventuellt förorenat vatten till Höje å. Med hänsyn till det som redovisats här ovan anses att en samlad fördröjning i de fem magasinen är att föredra ur bl a avvattnings-, drift- och skötselsynpunkt jämfört med att magasinera vägdagvattnet i nära anslutning till vägen och utmed långa sträckor av denna. Avrinningsområde 1 (0/000-0/200) De planerade åtgärderna medför ingen flödesökning beträffande vägdagvattenflödet jämfört med dagens förhållanden. ca 20 l/s ca 20 l/s Avvattningsområde 2 (0/200-0/570) De planerade åtgärderna medför ingen flödesökning beträffande vägdagvattenflödet jämfört med dagens förhållanden. ca 30 l/s ca 30 l/s Räknar med att kunna utnyttja den befintliga dagvattenledningen D225 mm utan att behöva Avrinningsområde 3 (0/570-1/080) ca 44 l/s ca 50 l/s Enligt Vattenkontrollen i Höje å 2012 så uppmättes ett flöde nedströms Genarps ARV (antar att denna punkt är representativt för vår vägsträckning) i januari till ca 1600 liter, i februari till ca 300 liter och i mars till ca 1200 liter. Med ledning av detta är flödesökningen, 6 l/s, ca 0,4 % av januariflödet i Höje å och 2 % av februariflödet. Räknar med att kunna utnyttja den befintliga dagvattenledningen D300 mm utan att behöva 2 (5)

3 Avrinningsområde 4 (1/080-1/865) ca 68 l/s ca 85 l/s Enligt Vattenkontrollen i Höje å 2012 så uppmättes ett flöde nedströms Genarps ARV i januari till ca 1600 liter, i februari till ca 300 liter och i mars till ca 1200 liter. Med ledning av detta är flödesökningen, 17 l/s, ca 1,5 % av januariflödet i Höje å och ca 5,5 % av februariflödet. Räknar med att kunna utnyttja den befintliga dagvattenledningen D400 mm utan att behöva Avrinningsområde 5 (1/865-2/280) ca 32 l/s ca 45 l/s Enligt Vattenkontrollen i Höje å 2012 så uppmättes ett flöde nedströms Genarps ARV i januari till ca 1600 liter, i februari till ca 300 liter och i mars till ca 1200 liter. Med ledning av detta är flödesökningen, 13 l/s, ca 0,8 % av januariflödet i Höje å och ca 4,5 % av februariflödet. Med ledning av det foto som har tagits vid kanalen i sektion ca 1/880 (avrinningsområde 5) så framgår det att diket delvis är igenslammat i botten och stentrumman under vägen är delvis igensatt. Vägdagvattnet föreslås släppas ut i diket norr om vägen, nedströms trumman. Om man skall uppskatta kapaciteten i diket med ledning av fotot så bör diket kunna avleda en vattenmängd av ca 500 l/s om man antar en bottenbredd av ca 0,5 meter, ett vattendjup av ca 0,5 meter och en dikeslutning av ca 1 promille. Vägdagvattenflödet har beräknats till ca 45 l/s för ett regn med en återkomsttid av 2 år och varaktighet av 10 minuter. Detta antas härmed motsvara ca 9 % av dikets kapacitet. Diket bedöms klara av detta flödestillskott. Befintlig trumma sektion 1/880 3 (5)

4 Avrinningsområde 6 (2/280-3/000) ca 65 l/s Då befintlig dagvattenledning har dimensionen D150 mm måste vägdagvattnet fördröjas. Avrinningsområde 7 (3/000-3/580) ca 60 l/s Då befintlig dagvattenledning har dimensionen D150 mm måste vägdagvattnet fördröjas. Avrinningsområde 8 (3/580-4/200) ca 65 l/s Då befintlig dagvattenledning har dimensionen D225 mm måste vägdagvattnet fördröjas. Avrinningsområde 9 (4/200-5/000) ca 80 l/s Då befintlig dagvattenledning har dimensionen D300 mm måste vägdagvattnet fördröjas. En befintlig damm finns längre norr ut på dagvattenledningen söder om Höje å. Avrinningsområde 10 (5/000-Så långt österut som vägdagvatten belastar befintligt dike) Kommer cirkulationsplatsen att utföras kommer ytterligare vägdagvatten att belasta dikena och fördröjningsmagasin. ca 75 l/s Om cirkulationsplatsen utförs tillkommer ca 15 l/s i vägdagvattenflöde. Då dagvattenflödet är stort och då cirkulationsplatsen utförs bör en fördröjning av vägdagvattnet utföras innan vattnet släpps ut i det befintliga diket. Befintliga dammar finns längre norr ut i diket söder om Höje å. Enligt fotot taget vid trumman i sektion ca 5/245 så framgår det att vatten dämmer upp i trumman. 4 (5)

5 Befintlig trumma i sektion 5/245. Sammanfattning Om man räknar med ett 2-årsregn med 10 minuters varaktighet föreslås härmed en fördröjning av vägdagvattnet i 5 punkter enligt ovan. Fördröjningsmagasin Tömningsflöde, fördröjningsvolym, vattennivåer och utbredning i plan för respektive fördröjningsmagasin framgår av tillhörande ritningar. 5 (5)
