1 ORSA KOMMUN Detaljplan för södra Lisselhed STYVERSBACKEN, del av fastigheten Vångsgärde 2:5 Orsa kommun, Dalarnas län Tekniskt PM ytvattenavrinning Falun

2 Detaljplan för södra Lisselhed STYVERSBACKEN, del av fastigheten Vångsgärde 2:5 Orsa kommun, Dalarnas län Tekniskt PM ytvattenavrinning Datum Uppdragsnummer Utgåva/Status Rolf Hedin Handläggare Anders Säterkvist Granskare Ramböll Sverige AB Box 1932, Pelle Bergs Backe Falun Telefon Fax Unr Organisationsnummer

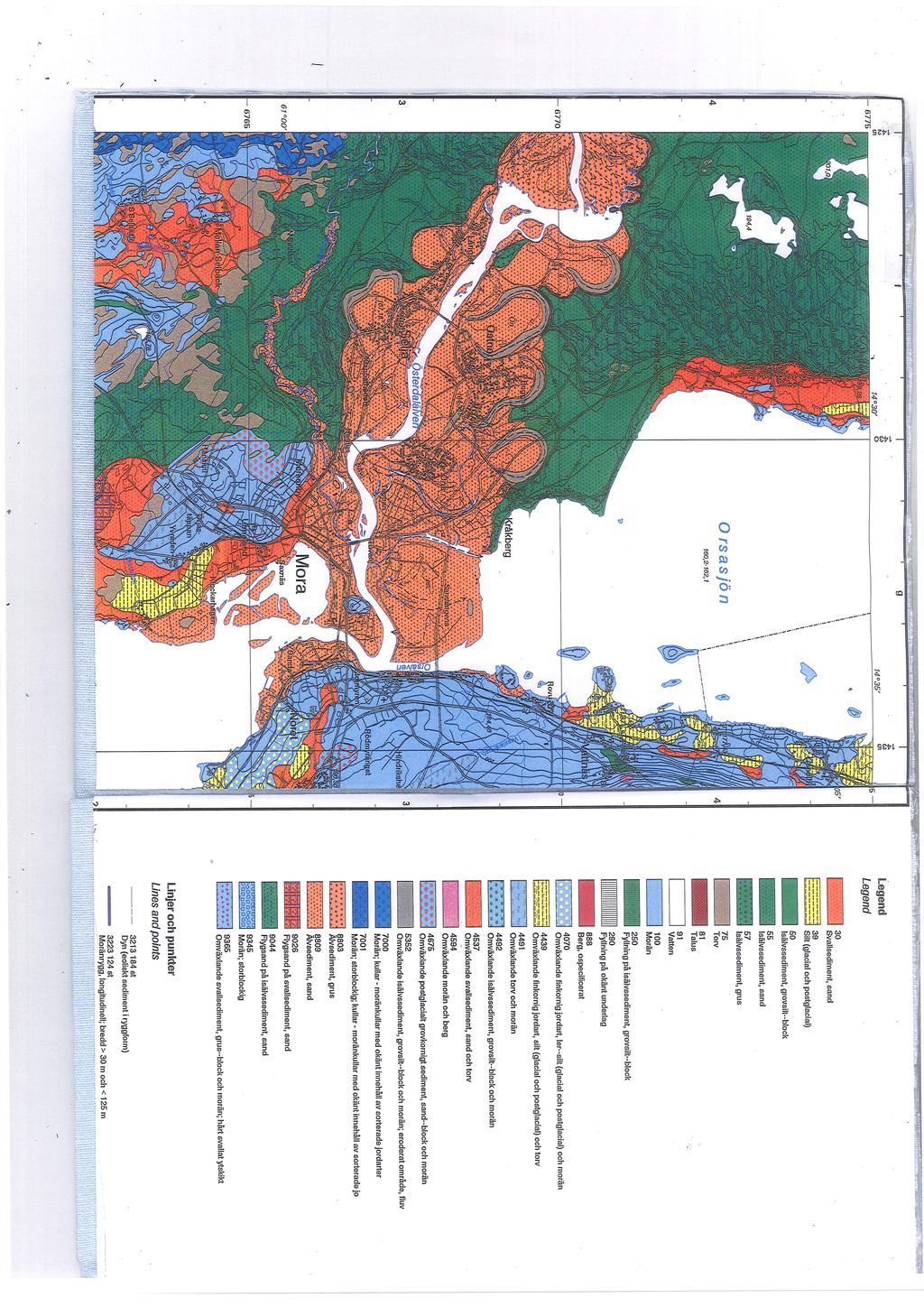

3 Innehållsförteckning 1. Uppdrag/syfte Grundvattenytor Syn på plats Lokalgata/GC-väg parallellt med Orsasjön Lisselhedsvägen Södra kvartersmarken Mellersta kvartersmarken Norra kvartersmarken Förslag på yt- grundvattenavvattning Avskärande diken Befintliga diken i södra kvartersmarken Avvattning från fastigheter Avvattning ledningsgravar Utsläpp i Orsasjön Sammanfattning... 5 Bilagor Karta 1 Plankarta med skiss på läge för avskärande dränering 2 Jordartskarta i

4 Detaljplan för södra Lisselhed STYVERSBACKEN, del av fastigheten Vångsgärde 2:5 Orsa kommun, Dalarnas län Tekniskt PM ytvattenavrinning 1. Uppdrag/syfte Syftet med planen är att möjliggöra uppförande av ca 75 friliggande småhus i anslutning till befintliga fritidshus på den tidigare sockensamfällda marken vid Orsasjöns östra strand. Planområdet är beläget i ett större skogsskifte vid Orsasjön i södra delen av kommunen längs Orsasjöns östra strand mellan småbåtshamnen i Lisselhed och fastighetsgränsen Vångsgärde 2:5 i söder. På uppdrag av Orsa kommun har Ramböll Sverige AB utfört en översiktlig geoteknisk undersökning för detaljplan för södra Lisselhed Styversbacken, del av fastigheten Vångsgärde 2:5, Orsa kommun, Dalarnas län. Av den geotekniska undersökningen framgår att grundvattnet i området på stora delar ligger nära markytan speciellt våta årstider. Ramböll har som komplettering till den geotekniska undersökningen upprättat detta Tekniska PM ytvattenavrinning. 2. Grundvattenytor I samband med den geotekniska undersökningen mättes grundvattenytan i skruvborrhålen. Följande grundvattennivåer noterades: Skr 1, Gwy +173,4 (0,3 m under markytan) Skr 4, Inget synligt vatten. My +184,5 Skr 6, Gwy +172,9 (0,2 m under markytan) Skr 8, Inget synligt vatten. My +182,9 Skr 9, Gwy +169,3 (0,1 m under markytan) Skr 12, Gwy +168,9 (0,4 m under markytan) Skr 11, Gwy +169,2 (0,1 m under markytan) Grundvattenobservationer är inte möjligt där skruvborrning inte utförts. Sannolikt är grundvattenytan nära marknivån på större delen av planområdet. 1 av 5

5 3. Syn på plats genomfördes en syn inom planområdet. Grundvattennivåerna ligger normalt relativt högt strax efter snösmältningsperioden innan växtligheten kommit igång. Synen utfördes av Rolf Hedin på konsultföretaget Ramböll Sverige AB. 3.1 Lokalgata/GC-väg parallellt med Orsasjön På stråket nära lokalgatan och GC-väg parallellt med Orsasjön låg grundvattenytan i marknivå på delar av sträckningen. Foto nära GC-väg 3.2 Lisselhedsvägen Lisselhedsvägen, samfälld väg som är belägen mellan järnvägen och Orsasjön, avvattnas via ett vägdike väster om vägen. Ca 700 m norr om södra detaljplanegränsen finns en vattendelare i diket. Söder om vattendelaren ansluter vägdiket till två diken, som löper genom planområdet ner till Orsasjön. Norr om vattendelaren ansluter vägdiket till ett dike som ligger utanför planområdet, diket löper dock genom ett naturområde inom planområdet vid båthamnen i norr. Vid synen förekom fritt vatten på långa sträckor längs vägdiket trots att ingen nederbörd förekom. En stor del av vägvattnet ombildas till grundvatten i dikesbotten och avrinner som grundvatten genom marken i planområdet ner mot Orsasjön. 3.3 Södra kvartersmarken Ca 160 m norr om södra detaljplanegränsen finns ett mindre dike från Lisselhedsvägen som slutar i planområdets naturområde ca 25 m väster om 2 av 5

6 Lisselhedsvägen. Avbördningsområdet för diket är begränsat. Förmodligen infiltrerar dikesvattnet i marken. Ca 280 m norr om södra detaljplanegränsen finns ett dike från Lisselhedsvägen. Till diket ansluts även en plåttrumma under Lisselhedsvägen, som avbördar ytvatten öster om Lisselhedsvägen. Diket löper genom den södra kvartersmarken och vinklar i sydvästlig riktning vid lokalgatan och vinklar nedströms av i västlig riktning i en fastighetsgräns mellan två fritidshus. Diket mynnar i Orsasjön. Vid synen förekom fritt vatten i diket. Foto plåttrumma under Lisselhedsvägen 3.4 Mellersta kvartersmarken 3.5 Norra kvartersmarken Den mellersta kvartersmarken är belägen nära vattendelaren. Utöver någon enstaka mindre dikesanvisning finns inga påtagliga diken inom området. Dock skall den höga grundvattennivån beaktas. Den norra kvartersmarken är belägen nära vattendelaren. Utöver någon enstaka mindre dikesanvisning finns inga påtagliga diken inom området. Dock skall den höga grundvattennivån beaktas. Ca 100 m norr om norra detaljplanegränsen finns ett dike från Lisselhedsvägen. Diket löper i västlig riktning fram till planerad GC-väg där den viker av norrut ca 30 m och vidare västerut genom en befintlig betongtrumma under en grusväg strax öster om båthamnen i norr. Från betongtrumman leds vattnet vidare till Orsasjön i ett dike, som är beläget i naturområdet för småbåtshamn inom planområdet. 3 av 5

7 Foto norra diket 4. Förslag på yt- grundvattenavvattning Genomföra geotekniska undersökningar och platsbesök visar att åtgärder måste vidtas för att minska höga grundvattennivåer inom kvartersmark. De täta jordlagren medför att det kan vara svårt till omöjligt att ta hand om vatten lokalt från hårdgjorda ytor inom den egna fastigheten. Att flytta ett befintligt dike helt får ofta negativa effekter då en stor del av avvattningen sker i naturligt utbildade stråk och delvis under dikesbotten. Flyttas diket bör förutsättningar skapas för fortsatt vattenavrinning under markytan, se befintliga diken i södra kvartersmarken nedan. 4.1 Avskärande diken För att förbättra dräneringsförhållandena föreslås att avskärande diken anläggs utanför de tre kvartersmarkerna. Dikena placeras helt i naturområdena för att undvika begränsningar av byggrätter. I korsningar med vägar avleds diken i trummor. Där det höjdmässigt är möjligt kan takavvattning tillåtas anslutas till diken. Öster om GC-väg i norra delen av planområdet utformas vägdiket som ett avskärande dike. 4 av 5

8 4.2 Befintliga diken i södra kvartersmarken Befintliga diken i södra kvartersmarken ansluts till det avskärande diket. Det befintliga diket, som löper genom kvartersmarken, grävs ur ca 30 cm under dikesbotten. Botten fylls med genomsläppligt material, singel, grus eller liknande. Det genomsläppliga materialet omsluts med fiberduk innan fyllning till mark sker. Vid lokalgatan ansluts diket till övriga dagvattenledningar. Det överfyllda diket bör vara placerat i tomtgräns. Byggnader får inte placeras över det överfyllda diket. 4.3 Avvattning från fastigheter Dräneringsvatten från fastigheterna ansluts till en tät dagvattenledning i gatumark. Takytor och hårdgjorda ytor från fastigheterna ansluts till avskärande diken eller till den täta dagvattenledningen i gatumark. 4.4 Avvattning ledningsgravar Exploateringen innebär att områdets va-ledningar placeras parallellt med Orsasjöns strand. Där grundvattnet är som högst, kommer ledningsgravarna att få ett högt grundvattentryck. Ledningsgraven bör därför förses med en dräneringsledning i kringfyllningen med utlopp i Orsasjön. Kokosmantlade dräneringsrör bör där väljas i ledningsgraven. 4.5 Utsläpp i Orsasjön Utöver det befintliga dikesutloppet i norra delen av planområdet anläggs fyra nya dikesutlopp i Orsasjön. Samtliga utlopp placeras i naturområden. 5. Sammanfattning Stråk där det befintliga diken fylls igen bör säkerställas i planen, exempelvis att diken ligger i tomtgräns och att ingen byggnad tillåts över dessa. I övrigt kan samtliga lösningar för yt- och grundvattenavledningen placeras inom vägområden och i naturmark där inga U-områden, utöver de som tidigare är fastställda i planen, behövs. 5 av 5

9
