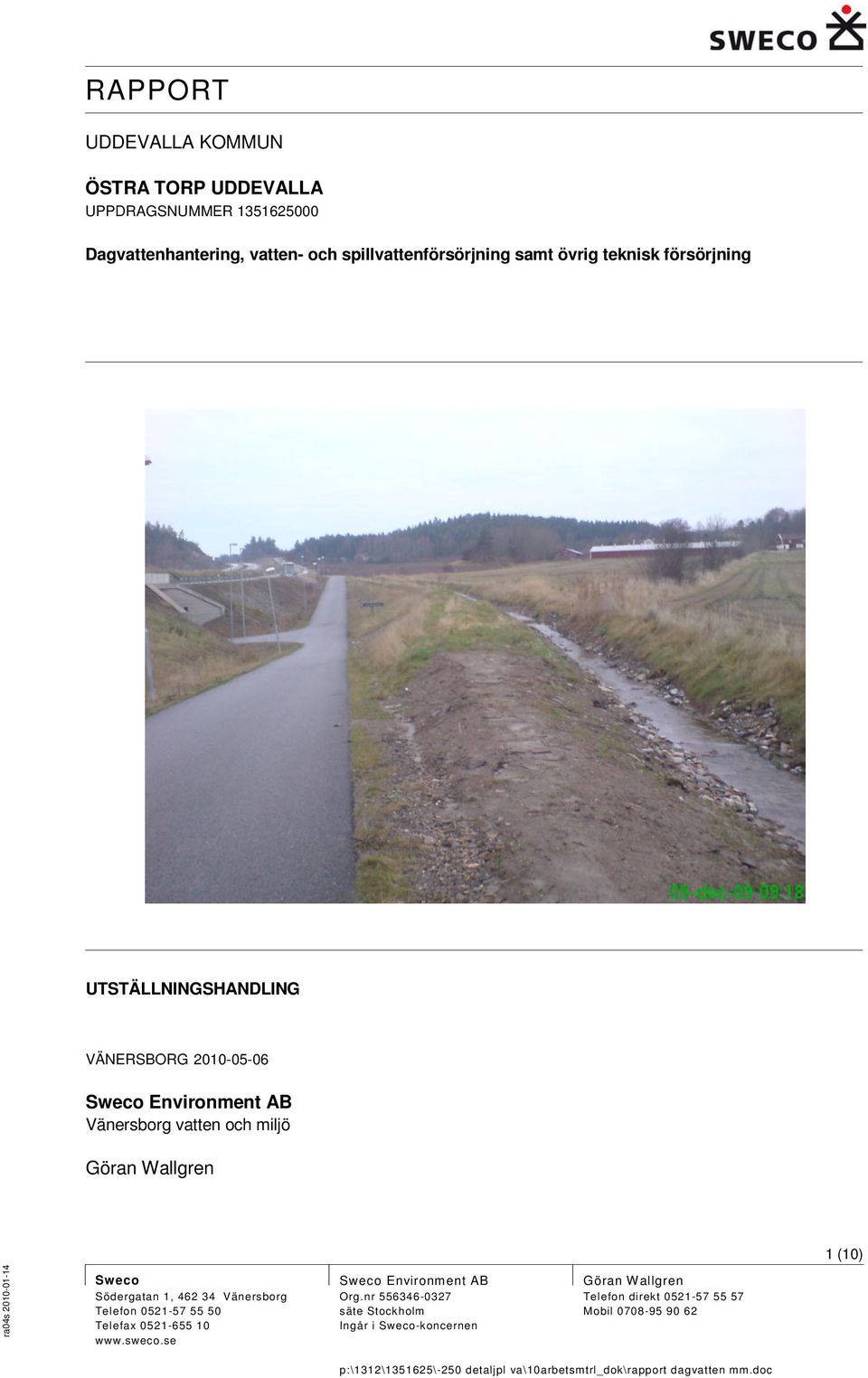

1 UDDEVALLA KOMMUN UPPDRAGSNUMMER Dagvattenhantering, vatten- och spillvattenförsörjning samt övrig teknisk försörjning UTSTÄLLNINGSHANDLING VÄNERSBORG Sweco Environment AB Vänersborg vatten och miljö Göran Wallgren 1 (10) Sweco Södergatan 1, Vänersborg Telefon Telefax Sweco Environment AB Org.nr säte Stockholm Ingår i Sweco-koncernen Göran Wallgren Telefon direkt Mobil

2 INNEHÅLLSFÖRTECKNING 1 DAGVATTEN NUVARANDE DAGVATTENAVRINNING RIKTLINJER FÖR DAGVATTENHANTERINGEN FRÅN PLANOMRÅDET FÖRESLAGEN DAGVATTENHANTERING 5 2 VATTEN- OCH SPILLVATTENFÖRSÖRJNING BEFINTLIG VATTEN OCH SPILLVATTENFÖRSÖRJNING KOMMUNÖVERGRIPANDE PLANER FÖR VATTEN- OCH SPILLVATTENFÖRSÖRJNING FÖRESLAGEN VATTENFÖRSÖRJNING FÖRESLAGEN SPILLVATTENFÖRSÖRJNING 9 3 ÖVRIG TEKNISK FÖRSÖRJNING EL, TELE OCH DATA FJÄRRVÄRME 10 Bilagor Bilaga 1 Kärraån kapacitetsberäkning, SWECO Bilaga 2 Bilaga 3 Flödes- och föroreningsberäkning för dagvatten inom Östra torp, Uddevalla, SWECO Förslag till riktvärden för dagvattenutsläpp utgiven av Regionala dagvattennätverket i Stockholms län, februari (10)

3 1 DAGVATTEN 1.1 NUVARANDE DAGVATTENAVRINNING Den västra ravinen som går genom planområdet utgör en lågpunkt för avrinningsområdet från större delen av själva planområdet och från det uppströms liggande avrinningsområdet. Hela avrinningsområdet utgör ca 160 ha varav den största delen avleds genom bäcken i den västra ravinen vidare till Kärraån. Den sydligaste delen av planområdet, från strax sydost om Ikanos blivande södra etablering och ner mot korsningen mellan Tavlegatan och väg 44, ingår i ett annat avrinningsområde som även det avvattnas till Kärraån men ansluter till denna närmare Byfjorden än det föregående. Dagvatten från delar av Torps köpcenter (Västra Torp) samlas i en damm, belägen väster om E6, där utjämning och viss rening (oljeavskiljning mm) av dagvattnet sker, bild 1a. Vattnet leds därefter under E6 via dike, se bild 1b, och trummor vidare till ett biflöde till Kärraån (bäcken i den västra ravinen) inom det blivande planområdet. Bild 1a: Dagvattendamm inom Västra torp Bild 1b: Dike som avleder dagvatten från dagvattendammen på Västra Torp 3 (10)

4 Dagvatten från Hogstorpsvägen och från GC-vägen avleds till dike längs vägen och vidare till samma biflöde dvs bäcken i den västra ravinen. Bild 2: Dike längs Hogstorpsvägen Bild 3: Dagvattendamm vid E6 trafikplats Dagvatten från trafikplatsen på E6 och en delsträcka av väg E6 samlas upp i en damm på östra sidan av E6 och även detta vatten avleds till samma biflöde till Kärraån. Dagvatten från övriga omgivande områden avleds i diken och trummor till bäckarna både i den västra och östra ravinen. 1.2 RIKTLINJER FÖR DAGVATTENHANTERINGEN FRÅN PLANOMRÅDET Kommunens riktlinjer för dagvatten som antogs av KF skall ligga till grund för förslaget till dagvattenhantering för planområdet. Utformningen av dagvattensystemet måste även samordnas med de förutsättningar som de geotekniska förhållandena medger. Kärraån är en känslig recipient med stora naturvärden och känslig flora och fauna. Det är därför viktigt att dagvattenutsläppet från planområdet inte bidrar med föroreningar i sådan omfattning att skador på åns växt- och djurliv uppkommer. Olika utredningar har utförts under planarbetets gång för att belysa dagvattensituationen avseende flöde och föroreningar för avrinningsområdet. Inledningsvis utfördes en kapacitetsberäkning för Kärraån där en av slutsatserna var att Kärraån redan idag går över sina bräddar och att en ökning av flödena bör undvikas, se bilaga 1. 4 (10)

5 Senare har en flödes- och föroreningsberäkning för dagvatten från planområdet utförts, se bilaga 2. Denna har utgått från att flödet från planområdet efter exploatering skall vara i samma storleksordning som innan planens genomförande. Med detta som utgångspunkt visar utredningen hur stora fördröjningsvolymer dammar - som erfordras och vilka reningseffekter som kan förväntas vid olika nederbördssituationer. Utredningen föreslår att utjämningsvolymen dimensioneras för flöden från ett 10-årsregn. För regn med längre återkomsttid föreslås att dagvattnet utjämnas genom att markområden kring dammarna tillfälligt översvämmas. Här föreslås att flöden från ett 50- årsregn skall kunna utjämnas inom planområdet. Slutligen har ett principförslag för placering och utformning av utjämningsvolymer, dammar, tagits fram. Som norm för dagvattnets rening föreslås Förslag till riktvärden för dagvattenutsläpp utgiven av Regionala dagvattennätverket i Stockholms län, se bilaga 3, där riktvärdesnivå 1M föreslås gälla för recipienten Kärraån. 1.3 FÖRESLAGEN DAGVATTENHANTERING De dagvattenflöden som genereras utanför det blivande planområdet måste även fortsättningsvis ledas genom planområdet. Eftersom den västra ravinen är en lågpunkt för ett stort avrinningsområde måste det säkerställas att dagvatten alltid kan avledas genom området utan att större skador vållas på anläggningar mm. Lämpligen utformas ravinen så att vatten fritt kan avledas ovan mark och inte hindras av byggnation. Det är viktigt att alla framtida förändringar av dagvattenflöden utanför planområdet hanteras på liknande sätt som föreslås inom planområdet. Det är även viktigt att inte blanda rent och förorenat dagvatten om det förorenade dagvattnet skall renas (i enlighet med kommunens riktlinjer). Därför skall rent eller tidigare renat dagvatten ledas förbi de reningsanläggningar som byggs för planområdets dagvattenhantering innan vattnet kan avleds gemensamt. Ett utjämningsmagasin utformad som en damm med permanent vattenyta som även skall fungera som reningsdamm föreslås bli lokaliserat till den västra delen av den västra ravinen för att utnyttja den naturliga ravinen där det är möjligt. Hit skall dagvatten från parkeringsytorna ledas. Dammen dimensioneras för att klara ett 10-årsregn. Vid större flöden avleds dagvattnet före inloppet, via ett skibord, till en andra damm/invallning belägen öster om byggnaderna ner mot ravinernas sammanflöde. Vid stora flöden när den första dammens kapacitet är fullt utnyttjad kommer dagvattnet som leds vidare, att ha en betydligt lägre föroreningsgrad än det dagvatten som inledningsvis leds till den första dammen. Därför kan den andra dammen/invallningen utformas främst för utjämning av flöden från regn upp till 50-årsregn från parkeringsytorna. En mindre permanent vattenvolym för rening kan möjligen anordnas i denna damm/invallning om så bedöms som nödvändigt. 5 (10)

6 Dammen/invallningen kommer även att ta emot vatten från takytor och lastgård från Ikanos södra etablering för utjämning. Flöden från lastgård och takytor beräknas kunna hanteras inom den planerade dammen/invallningen för upp till 50-årsregn. Dagvattnet från takytor och lastgård har en lägre grad av föroreningar jämfört med vatten från parkerings- och andra trafikytor och bör därför utjämnas separerat från dagvatten från parkeringsytor. I detta fall kommer vattnet emellertid att utjämnas tillsammans med vatten från parkeringsytorna för flöden större än för 10-årsregn. En tredje damm planeras att lokaliseras till området öster om Ikeas byggnad, i den övre delen av den östra ravinen. Denna damm skall utjämna flödena från takytorna och lastgårdarna från Ikeas etablering och från Ikanos norra etablering. Detta dagvatten har en lägre grad av föroreningar jämfört med vatten från parkerings- och trafikytor och bör därför utjämnas separerat från dagvatten från parkeringsytor. Utloppen från dagvattendammarna kommer att utföras med dämda utlopp. Detta innebär att vattnet avleds från en nivå under vattenytan i dammarna. Genom en sådan oljefälla minskar risken att bensin och andra oljehaltiga produkter som hamnar på ytan av dammarna avleds till Kärraån. För att oljefällorna skall fungera hela tiden behöver en permanent vattenyta finnas i alla dammarna. För att minska riskerna för att dammarna skall brista utformas dammarna som nedsänkta dammar i omgivande mark med långsträckta slänter på utsidan för att ta upp nivåskillnaderna. För att minska riskerna för okontrollerat utflöde från dammarna på grund av översvämning och erosion kommer erosionskyddade nödutlopp att byggas för alla dammarna. Eftersom dammarna kommer att byggas ovanpå fyllningarna i ravinerna kommer ett visst underhåll att krävas eftersom fyllnadsmassorna sätter sig. Likaså kommer behov av rensning av reningsdammarna att uppstå med tiden. Detta medför att dammarna behöver vara åtkomliga med maskiner för att kunna genomföra dessa åtgärder på ett smidigt sätt. För att nå dammar mm med maskiner för underhåll behövs tillfartsmöjligheter anordnas via lastgårdar och längs ravinerna. För den södra delen av planområdet saknas lämpliga områden för att fördröja dagvatten i någon större utsträckning. Det utrymme som finns är mellan väg 44 och Hogstorpsvägen väster om korsningen mellan Tavlegatan och väg 44. Här skulle en kombination av underjordiskt magasin och en mindre damm kunna vara en tillräcklig lösning för att utjämna de tillkommande dagvattenflödena. En bättre lösning vore om man kunde anordna nya dagvattendammar längre österut utanför planområdet på de låglänta ängarna mellan väg 44 och Kärraån, men detta är inte möjligt att anordna inom detta planarbete. Här skulle även dagvatten från en längre sträcka av väg 44 kunna utjämnas och renas. 6 (10)

7 2 VATTEN- OCH SPILLVATTENFÖRSÖRJNING 2.1 BEFINTLIG VATTEN OCH SPILLVATTENFÖRSÖRJNING Nuvarande vatten- och spillvattenförsörjning av Torpområdet och av samhället Hogstorp ca 6 km norr om Torp samt sträckan däremellan, sker via vatten- och spillvattenledningar belägna inom det blivande planområdet. Sträckningen för dessa ledningar följer i huvudsak Hogstorpsvägen. Avgreningar mot Torps köpcenter och mot Åldersros äldreboende korsar motorvägen där va-ledningarna är förlagda i skyddsrör under motorvägen. Vattnet till området distribueras från en tryckstegringsstation belägen invid korsningen mellan väg 44 och Tavlegatan. Bild 4: Tryckstergringsstation för vatten vid korsningen Tavlegatan väg 44 Tryckstegringsstationen försörjs från högreservoaren i Herrestad belägen ca 1 km söder om tryckstegringsstationen. Tryckstegringsstationen styrs av vattennivån i Hogstorps högreservoar. Spillvattnet leds till en lågpunkt invid den västra bäckravinen där en spillvattenpumpstation är belägen. Spillvattnet pumpas över en högpunkt mot Tavlegatan och avleds vidare genom bebyggelsen till Uddevallas avloppsreningsverk, Skansverket, med omväxlande självfall och pumpning. Ett nödutlopp från pumpstationen leds till bäcken i den västra bäckravinen inom planområdet. 2.2 KOMMUNÖVERGRIPANDE PLANER FÖR VATTEN- OCH SPILLVATTENFÖRSÖRJNING För närvarande pågår kommunövergripande planering för gemensamma vatten- och spillvattenlösningar mellan Bohusläns kommuner. Planområdet berörs av denna planering genom att utrymme för framtida vatten- och spillvattenledningar måste säkras i 7 (10)

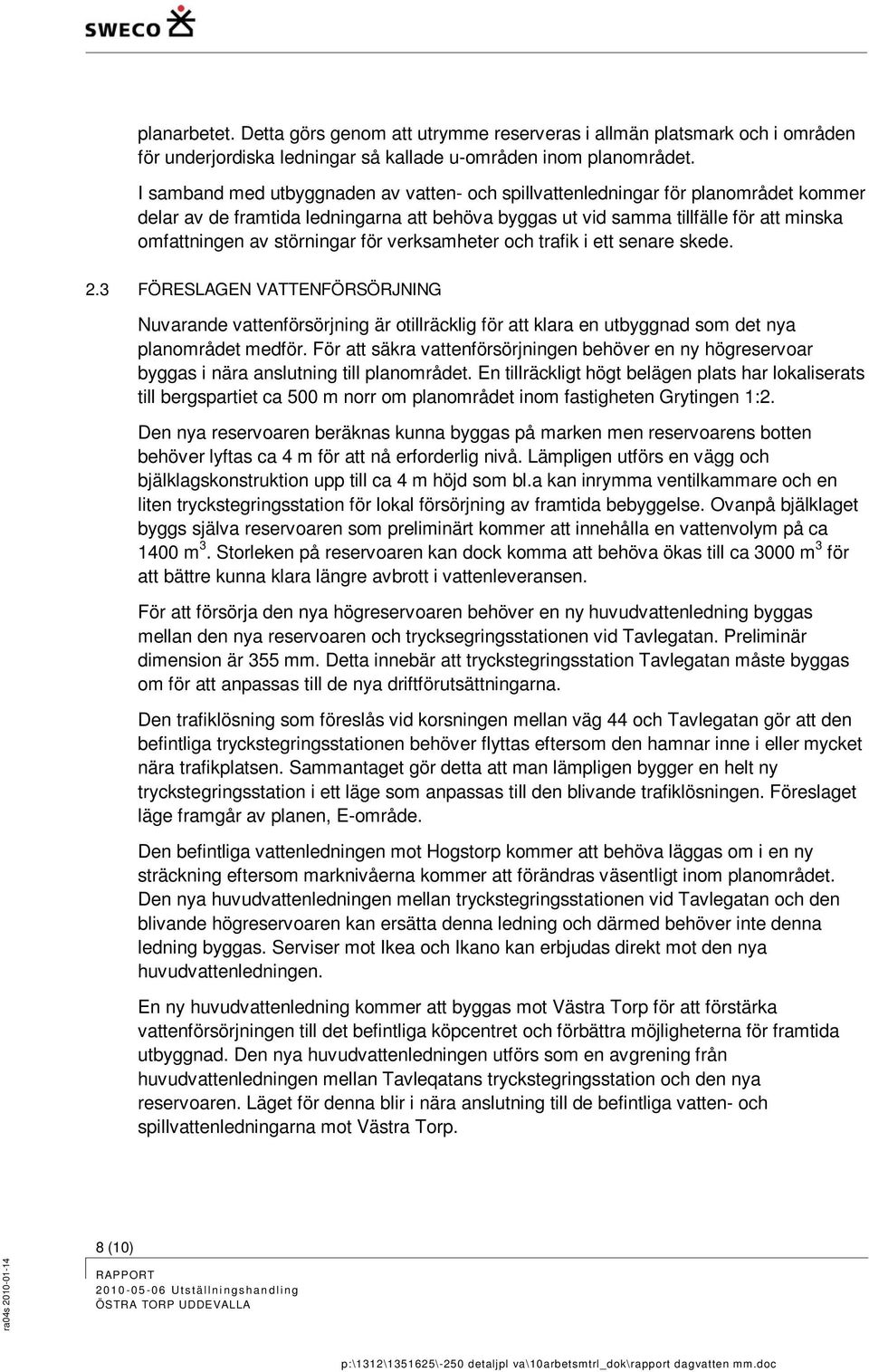

8 planarbetet. Detta görs genom att utrymme reserveras i allmän platsmark och i områden för underjordiska ledningar så kallade u-områden inom planområdet. I samband med utbyggnaden av vatten- och spillvattenledningar för planområdet kommer delar av de framtida ledningarna att behöva byggas ut vid samma tillfälle för att minska omfattningen av störningar för verksamheter och trafik i ett senare skede. 2.3 FÖRESLAGEN VATTENFÖRSÖRJNING Nuvarande vattenförsörjning är otillräcklig för att klara en utbyggnad som det nya planområdet medför. För att säkra vattenförsörjningen behöver en ny högreservoar byggas i nära anslutning till planområdet. En tillräckligt högt belägen plats har lokaliserats till bergspartiet ca 500 m norr om planområdet inom fastigheten Grytingen 1:2. Den nya reservoaren beräknas kunna byggas på marken men reservoarens botten behöver lyftas ca 4 m för att nå erforderlig nivå. Lämpligen utförs en vägg och bjälklagskonstruktion upp till ca 4 m höjd som bl.a kan inrymma ventilkammare och en liten tryckstegringsstation för lokal försörjning av framtida bebyggelse. Ovanpå bjälklaget byggs själva reservoaren som preliminärt kommer att innehålla en vattenvolym på ca 1400 m 3. Storleken på reservoaren kan dock komma att behöva ökas till ca 3000 m 3 för att bättre kunna klara längre avbrott i vattenleveransen. För att försörja den nya högreservoaren behöver en ny huvudvattenledning byggas mellan den nya reservoaren och trycksegringsstationen vid Tavlegatan. Preliminär dimension är 355 mm. Detta innebär att tryckstegringsstation Tavlegatan måste byggas om för att anpassas till de nya driftförutsättningarna. Den trafiklösning som föreslås vid korsningen mellan väg 44 och Tavlegatan gör att den befintliga tryckstegringsstationen behöver flyttas eftersom den hamnar inne i eller mycket nära trafikplatsen. Sammantaget gör detta att man lämpligen bygger en helt ny tryckstegringsstation i ett läge som anpassas till den blivande trafiklösningen. Föreslaget läge framgår av planen, E-område. Den befintliga vattenledningen mot Hogstorp kommer att behöva läggas om i en ny sträckning eftersom marknivåerna kommer att förändras väsentligt inom planområdet. Den nya huvudvattenledningen mellan tryckstegringsstationen vid Tavlegatan och den blivande högreservoaren kan ersätta denna ledning och därmed behöver inte denna ledning byggas. Serviser mot Ikea och Ikano kan erbjudas direkt mot den nya huvudvattenledningen. En ny huvudvattenledning kommer att byggas mot Västra Torp för att förstärka vattenförsörjningen till det befintliga köpcentret och förbättra möjligheterna för framtida utbyggnad. Den nya huvudvattenledningen utförs som en avgrening från huvudvattenledningen mellan Tavleqatans tryckstegringsstation och den nya reservoaren. Läget för denna blir i nära anslutning till de befintliga vatten- och spillvattenledningarna mot Västra Torp. 8 (10)

9 För att förbereda för en framtida gemensam va-försörjning mellan Munkedals och Uddevalla kommuner föreslås att en kortare delsträcka med en ny huvudvattenledning (preliminär dimension V800) byggs redan i samband med övrig va-utbyggnad för planområdet. Det är främst sträckan förbi Ikeas varuhus som är känslig eftersom en senare utbyggnad i detta område väsentligt stör verksamheten. Likaså föreslås att sträckor som berör viktiga trafikytor förbereds med skyddsrör eller liknande för att undvika störningar vid en senare tidpunkt för trafiken. Servisen mot Åldersros äldreboende behålls tills vidare eftersom verksamheten pågår. 2.4 FÖRESLAGEN SPILLVATTENFÖRSÖRJNING Den befintliga spillvattenledningen som avleder spillvattnet från Hogstorps samhälle mm behöver läggas om eftersom marknivåerna förändras inom planområdet. En sänkning av ledningens nivå med ca 2 m, jämfört med nuvarande nivå, där ledningen passerar IKEAs byggnad, är nödvändig. Effekten av detta blir att hela ledningssträckan fram till pumpstationen i lågpunkten vid västra ravinen måste läggas om. Anslutningsnivån för spillvattenledningen till pumpstationen behöver också sänkas i motsvarande grad vilket medför att en ny spillvattenpumpstation behöver byggas som ersätter den befintliga. Läget för pumpstationen kommer att ändras för att optimera läggningsdjup och lämplig placering inom planområdet. Nödavledning från pumpstationen kommer även fortsättningsvis att ske mot Kärraån via bäcken i den västra ravinen. Den befintliga tryckledningen för spillvatten från spillvattenpumpstationen kommer också att behöva bytas ut eftersom nivåer och kapacitetsbehov förändras. Vid högpunkten och även nedströms högpunkten där tryckledningen övergår i självfall ner mot Tavlegatans korsning med väg 44, kommer marknivåerna att sänkas vid ombyggnaden av Hogstorpsvägen. Detta medför att även självfallsledningen för spillvatten behöver läggas om till en punkt strax nedströms den ombyggda korsningen mellan Tavlegatan och väg 44. Serviser till IKEAs och Ikanos byggnader (fastigheter) beräknas kunna ske till den omlagda spillvattenledningen. Två separata serviser behöver anläggas till Ikanos norra respektive södra lokalisering. Detta medför att en ny självfallsledning tillbaka till spillvattenpumpstationen behövs även söder om den västra bäckravinen om inte spillvattnet från Ikanos södra etablering kan ledas med självfall direkt mot korsningen med Tavlegatan och väg 44. För att förbereda för en framtida gemensam va-försörjning mellan Munkedals och Uddevalla kommuner föreslås att delar av ledningssträckan för spillvatten byggs med större dimension (preliminär dimension S400) än nödvändigt för de befintliga anslutningarna och för planområdets behov (preliminär dimension S250). Det är främst sträckan förbi Ikeas varuhus som är känslig eftersom en senare utbyggnad i detta område väsentligt stör verksamheten. Likaså föreslås att sträckor som berör viktiga trafikytor förbereds med skyddsrör eller liknande för att undvika störningar för trafiken vid en senare tidpunkt. 9 (10)

10 Servisen till nuvarande Torp köpcenter, Västra och Södra Torp, under väg E6, har idag dåligt fall och har drabbats av upprepade driftstörningar. Detsamma gäller självfallsledningarna för spillvatten inom Västra Torp på sträckan mot E6 och i riktning från Preem. Eftersom spillvattenpumpstationen vid västra ravinen kommer att sänkas ca 2 m möjliggör detta en förbättrad spillvattenavledning även från Västra Torp genom att en ny spillvattenledning läggs under väg E6 med större lutning än den befintliga. Ledningsarbetet under E6 utförs med en lämplig schaktfri metod, exempelvis styrd borrning. Genom sänkningen av ledningen under E6 kan även ledningssträckan inom Västra Torp, mellan E6 och förbi Preem, läggas om med förbättrat fall, vilket är gynnsamt för spillvattenavledningen från hela Västra och Södra Torp. Servisen mot Åldersros äldreboende behålls. 3 ÖVRIG TEKNISK FÖRSÖRJNING Övriga ledningar som kommer att beröras av planarbetet är el-, tele-, data- och fjärrvärmeledningar. 3.1 EL, TELE OCH DATA Befintliga el-, tele- och dataledningar passerar genom det blivande planområdet. Både luftledningar och jordkablar finns inom området. Eftersom markanvändning och marknivåer kommer att förändras vid de planerade arbetena för att genomföra planen kommer flera av luftledningarna och jordkablarna att behöva flyttas eller byggas om. Det bör särskilt uppmärksammas att en luftledning för el på 40 kv som ingår i det regionala elnätet berörs. För att genomföra förändringar som påverkar denna ledning krävs tillstånd sk koncession. Handläggningstiden för koncession är ca 12 månader. Kommunen har beställt flyttning av 40 kv-ledningen av Vattenfall i januari 2009 och arbetet med detta pågår. Arbetet med nya sträckningsförslag utförs i samarbete med Vattenfall och Telia Sonera (Skanova). Områden som reserveras för underjordiska ledningar och kablar har inarbetats i planhandlingarna. 3.2 FJÄRRVÄRME Västra Torp försörjs idag med fjärrvärme från Uddevalla Energi. Fjärrvärmeledningarna ligger delvis inom det blivande planområdet och kommer att beröras på delar av sin sträckning. Nya sträckningsförslag kommer att tas fram i samarbete med Uddevalla Energi. Om Östra Torp kommer att försörjas med fjärrvärme är för närvarande oklart. 10 (10)
