FÖRLÄGGNING AV HUVUDVATTENLEDNING MED NY SCHAKTFRI METOD. Pipe Express. Mats Ohlsson, Stockholm Vatten VA AB Projektledare

Transkript

1 MED NY SCHAKTFRI METOD Pipe Express Mats Ohlsson, Stockholm Vatten VA AB Projektledare Rörnät och Klimat,

2 Bakgrund till projektet Projektet utförs för att öka leveranssäkerheten av dricksvatten till Stockholms södra förorter samt angränsande södra kommuner Befintlig huvudvattenledning DN1200 dupliceras med en ny på en sträcka av drygt 4 km. Genom att den nya ledningen byggs, kan den gamla stängas av och renoveras (CBI), vilket annars inte skulle ha varit möjligt Ytterligare en ungefär lika lång sträcka måste byggas för att slutföra dupliceringen i sin helhet. -

3 Beskrivning av projektet Förläggning av en ny huvudvattenledning DN 1200 mm på en sträcka av drygt 4 km. På en sträcka av ca 1 km har ledningen förlagts schaktfritt med den nya metoden Pipe Express. Här användes stålrör. Borrningen påbörjades den 20/2 och avslutades den 6/ (14 dagar). Resterande drygt 3 km förläggs med konventionell schaktmetod. Här används segjärnsrör DN 1200, vilket är första gången i Sverige. Aktuell sträcka för Pipe Express är parallellt Glömstavägen i Huddinge, i åkermark JVAB är generalentreprenör med Züblin som UE för utförandet med Pipe Express. Projektering har utförts av SWECO, Johan Lundberg AB och WSP (geoteknik) Total entreprenadsumma för projektet: ca 85 Mkr, varav ca 35 Mkr för delen Pipe Express (inkl rörtryckning under Glömstavägen, en ventilkammare m m). Hela entreprenaden klar till sommaren 2016

4 Beskrivning av projektet

5 Varför valdes då Pipe Express? Längs den aktuella sträckan råder mycket dåliga geotekniska förhållanden, med stora stabilitetsproblem samt stor risk för bottenupptryckning De geotekniska förhållandena med sin lösa lera, vattensjuka partier och bitvis artesiskt grundvattentryck gör detta projekt speciellt utmanade. Skulle man valt att schakta för ledningen hade det behövts tung spont längs hela sträckan. Grundvattenytan skulle även ha behövt sänkas vilket med stor risk för sättningar i befintlig bebyggelse intill. Av denna anledning valdes Pipe Express, en helt ny schaktfri metod som presenterades vid BAUMA i München år Kalkyler visade på att kostnaden med denna metod skulle bli lägre än vid schaktning.

6 Pipe Express - Användningsområde Schaktfri förläggning av större tryckledningar (vatten- eller gasledningar) i stål utan skyddsrör. Dimensionsområde: ca mm Utvecklad för förläggning av ledningar på normaldjup i orörd mark utan hinder (korsande ledningar etc.) i sand / silt / lera. Täckning kan varieras mellan 0,5 2,5 m. Borrning kan ske i sträckor på upp till ca 2000 m Intressant metod vid dåliga geotekniska förutsättningar som annars kräver tung spont och eventuellt grundvattensänkning vid konventionell schakt. Ny metod. Har tidigare hittills endast utförts i Holland (ca 500 m DN 1200 gasledning) och i Thailand (ca 700 m DN 1000 gasledning)

7 Pipe Express - Produktbeskrivning Borrning med hög precision av en rörsträng genom sand/silt/lera i orörd mark med borrmaskin liknande den vid Mikrotunnling. Massorna transporteras via en kedjegrävare upp från borren till markytan och läggs bredvid eller bakom rörsträngen. Helsvetsade stålrör (mediarör) fästs direkt på maskinen och matas in succesivt som maskinen tar sig fram Stålrören stumsvetsas ihop till avsedda längder för borrning (ca 200m) på plats

8 Pipe Express - Produktbeskrivning Express är en unik metod för att förlägga stålledningar. Metoden har vunnit flera utmärkelser. Den klarar stålledning med dim millimeter i längder upp till meter.

9 Pipe Express - Produktbeskrivning I fronten sitter en mikrotunnelmaskin som borrar upp ett utrymme för ledningen. et roterar med 30 varv/minut Jordmaterialet transporteras till markytan med en kedjegrävare

10 Pipe Express - Produktbeskrivning Pipe Thruster Ledningen trycks in i marken via en s k Pipe Thruster Den som användes i Stockholm klarar att trycka 500 ton

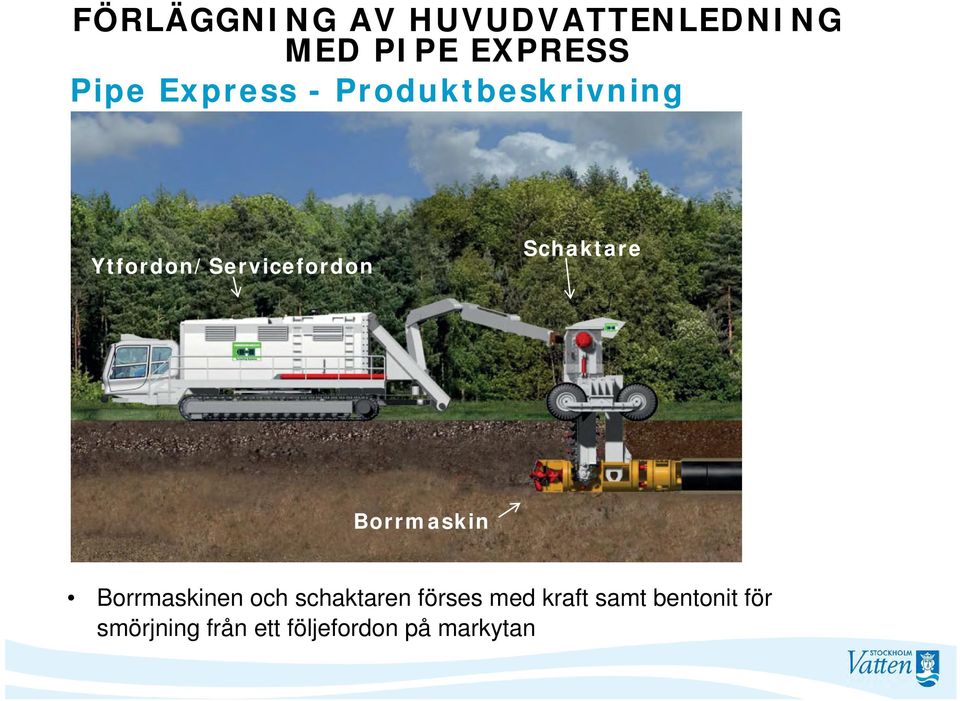

11 Pipe Express - Produktbeskrivning Borrmaskin Borrmaskinen och schaktaren förses med kraft samt bentonit för smörjning från ett följefordon på markytan

12 Pipe Express - Produktbeskrivning Borrmaskin Överskottsmaterial från borrningen motsvarar bara den installerade ledningens volym => Ger små masstransporter

13 Pipe Express - Produktbeskrivning Borrmaskin Borrarbetet styrs med stor precision genom att ledningens plan- och profilläge läggs in i datorn på förhand

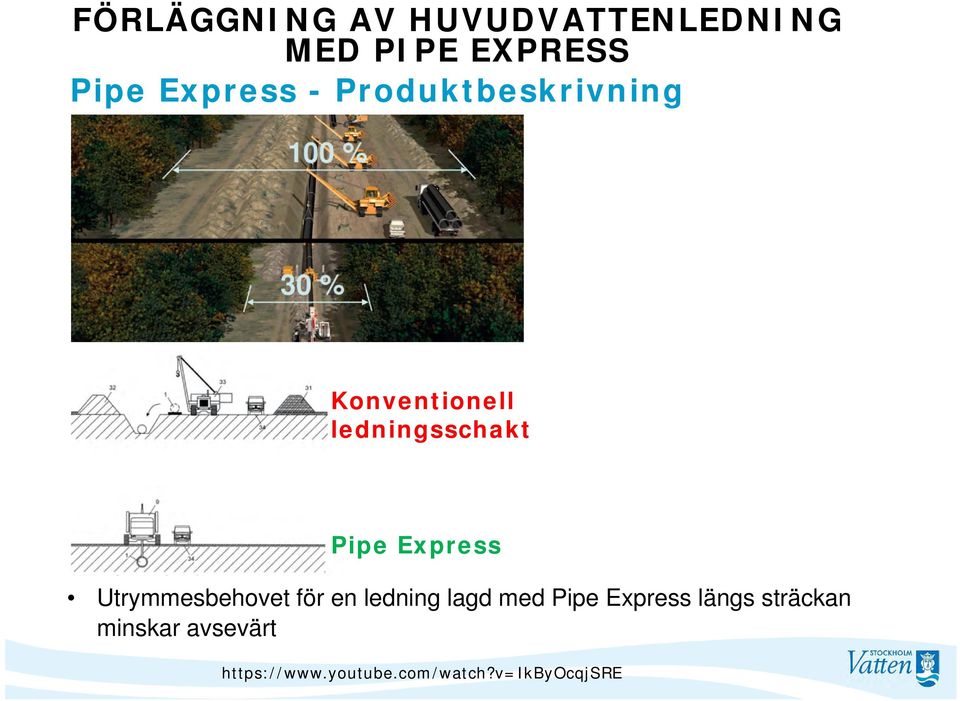

14 Pipe Express - Produktbeskrivning Konventionell ledningsschakt Borrmaskin Pipe Express Utrymmesbehovet för en ledning lagd med Pipe Express längs sträckan minskar avsevärt

15 Pipe Express - Förberedelser Borrmaskin Före borrningen flyttades korsande ledningar och kablar som en del av det förberedande arbetet

16 Pipe Express - Förberedelser Till vänster: Spontning av tryckstation varifrån borrningen startar. Denna kommer sedan att användas för byggande av en ventilkammare Till höger: Ramp för neddragning av stålledning samt förankring av grundplatta för Pipe Thrustern

17 Pipe Express - Förberedelser Borrmaskin Upplagsplats för hopsvetsning av rör till ca 200m långa längder behövde utföras som föreberedelse före borrningen

18 Pipe Express Bilder från utförandet Borrmaskin Studiebesök arrangerades februari 2015 med totalt ca 120 besökare

19 Pipe Express Bilder från utförandet Borrmaskin Här ses ett 200 m långt hopsvetsat rör ligga i rampen ned mot Pipe Thrustern

20 Pipe Express Bilder från utförandet Borrmaskin Pipe Thrustern

21 Pipe Express Bilder från utförandet Borrmaskin Pipe Thrustern och ledningen i rampen

22 Pipe Express Bilder från utförandet Borrmaskin n längs Glömstavägen. Lös lera

23 Pipe Express Bilder från utförandet Borrmaskin n och servicefordonet

24 Pipe Express Bilder från utförandet Borrmaskin n

25 DN 1200 segjärn Borrmaskin Förläggning av vattenledning DN 1200 segjärn. Första gången i Sverige

26 Pipe Express Utförandetid och kostnad Snabb framdrift, upp till 1,2 m/minut!!! Dimensionerande för framdriften är svetsning av rören. Ca 1km kan utföras på ca 2 veckor (exklusive tid för transporter etc. av maskinen, ihopsvetsning av rör till långa längder färdiga att tryckas) Kostnad för förläggning av 1km huvudvattenledning DN1200 kan uppskattas till ca 30 Mkr, inklusive kringkostnader => ca kr/m (Billigare än Microtunneling och Direct Pipe)

27 Pipe Express Erfarenheter från projektet Viktigt med noggrann geoteknisk undersökning för att bedöma att jordarterna sand / silt / lera gäller för hela den aktuella sträckan Se till att tillräckligt utrymme för uppläggning av rör kan ordnas Ihopsvetsning av rör i 200m längder tog ca 2 månader innan borrningen påbörjades Lokalisera, avlägsna/lägg om eventuella korsande ledningar/kablar och andra hinder före borrning. Transport från kontinenten krävs för utrustning för Pipe Express => Omfattande planering krävs Stockmattor eller dylikt kan behövas under schaktarens hjul Borrning av 1 km ledning tog ca 14 dagar. Hastighet: ca 0,7 m / min. Max tryckkraft: ca 70 ton. Svetsning av stålrören dimensionerande för framdriften. Det tog ca 36 timmar att svetsa ihop resp rörlängd (en fog) under borrning.

28 TACK!!! Mats Ohlsson, Stockholm Vatten VA AB
