FIBER TILL HEMMET Effektiv installation med grävfria metoder

Transkript

1 FIBER TILL HEMMET Effektiv installation med grävfria metoder

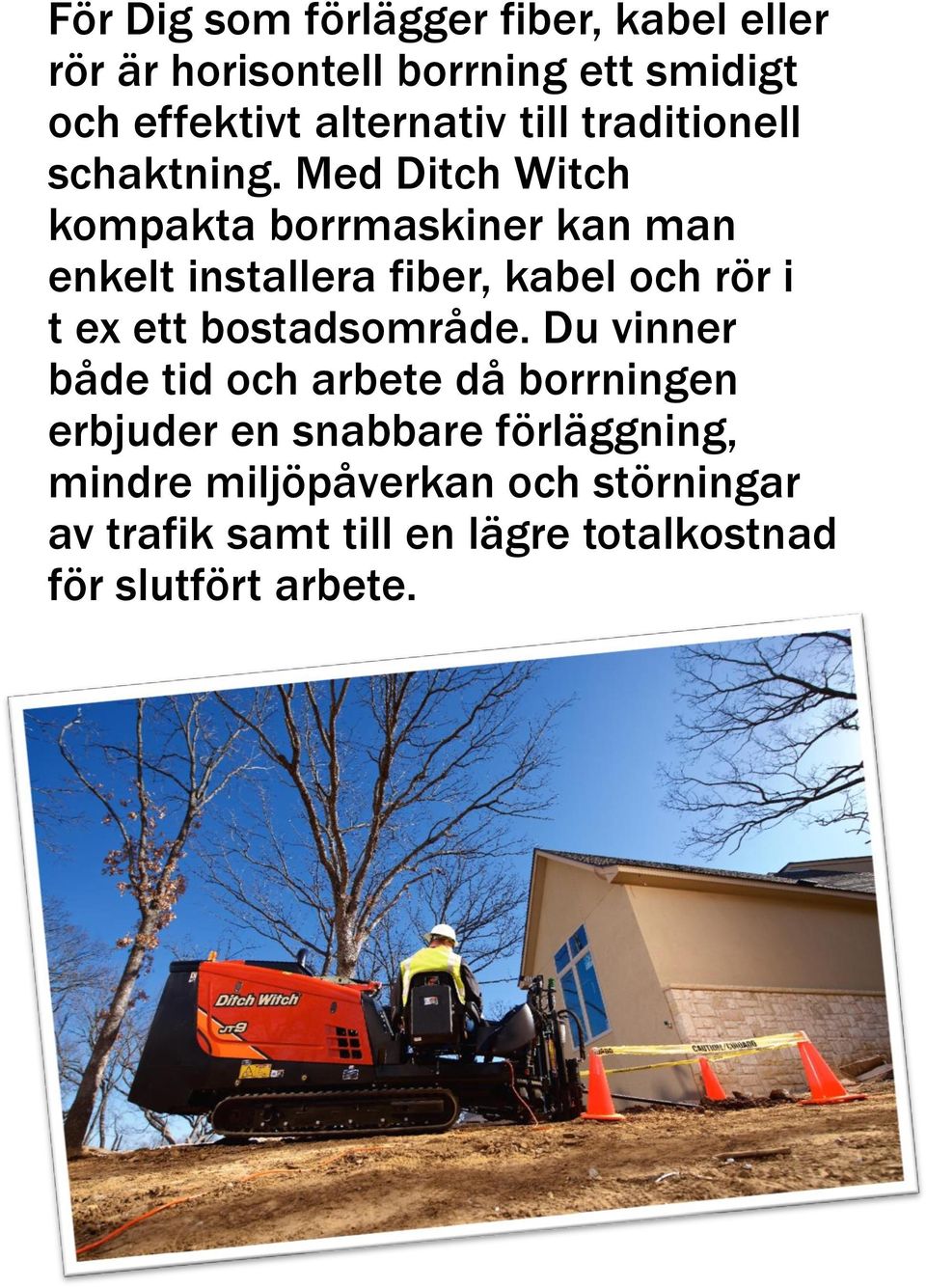

2 För Dig som förlägger fiber, kabel eller rör är horisontell borrning ett smidigt och effektivt alternativ till traditionell schaktning. Med Ditch Witch kompakta borrmaskiner kan man enkelt installera fiber, kabel och rör i t ex ett bostadsområde. Du vinner både tid och arbete då borrningen erbjuder en snabbare förläggning, mindre miljöpåverkan och störningar av trafik samt till en lägre totalkostnad för slutfört arbete.

3 STYRBAR BORRNING Installationsdjup: 50cm ner till flera meter djupt Diameter: 50mm Aktuella längder: 10m 150m Installerar: Rör, kabel, fiberslang Effektiv i trånga miljöer, mycket liten miljöpåverkan och marginell störning av trafik Deponi: viss deponi av bentonit Återställning: marginell återställning

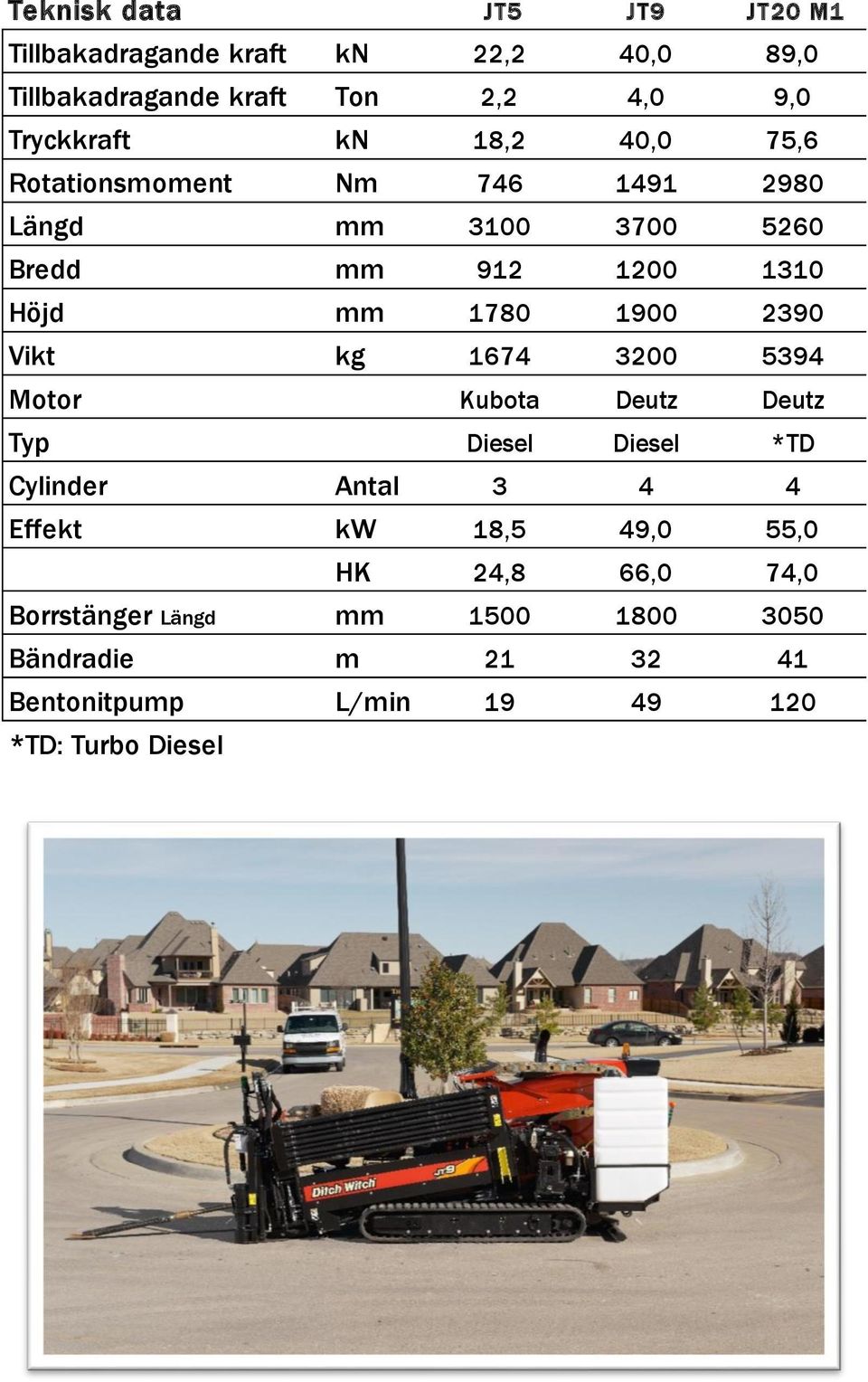

4 Teknisk data JT5 JT9 JT20 M1 Tillbakadragande kraft kn 22,2 40,0 89,0 Tillbakadragande kraft Ton 2,2 4,0 9,0 Tryckkraft kn 18,2 40,0 75,6 Rotationsmoment Nm Längd mm Bredd mm Höjd mm Vikt kg Motor Kubota Deutz Deutz Typ Diesel Diesel *TD Cylinder Antal Effekt kw 18,5 49,0 55,0 HK 24,8 66,0 74,0 Borrstänger Längd mm Bändradie m Bentonitpump L/min *TD: Turbo Diesel

5 KEDJEGRÄVNING Installationsbredd: mm Installationsdjup: 1220mm Installerar: Rör, kabel, fiberdukter Meter/tim: meter Effektiv i jord, grus, trädgårdar, grönytor Återställning: maskinen återfyller med integrerat återfyllnadsblad Fungerar även mycket bra vintertid

6 VIBRATORPLOG Installationsbredd/diameter: 25 alt 40mm Installationsdjup: 450mm Installerar: Rör, kabel, fiberdukter Meter/tim: 1000 Effektiv i jord, trädgårdar, grönytor Återställning: minimal åverkan på gräsytor

7 MINIFRÄS Bredd: ca 28mm Installationsdjup: 140mm Används vid garageuppfarter, kundanslutningar Fräser i asfalt och hårda ytor. Vid tjäle kan även singeldukt förläggas med minifräsen

8 Zahn Byt framdel på 5 min och du har en helt ny maskin. Med sin kraft, kompakta storlek, enkelhet att byta verktyg och överlägsna midjestyrningsförmåga, kan Zahn kedjegrävare och vibrerande plogar installera rör och kabel i trädgårdar, runt byggnader och i trånga utrymmen med hög hastighet och effektivitet. Zahn överskrider vanliga prestanda och går in i en ny värld av kedjegrävning och plöjning. Zahn R300 Grundmaskin Höjd Längd Bredd Vikt Hastighet framåt/back Motor Effekt Utan utrustning 1360 mm 1780 mm 914 mm 585 kg 5,6 km/h till 9,5 km/h Kohler CH750S Bensin, luftkyld, 2 cylindrar 27 hk Zahn Tillbehör Kedjegrävare 1TR4 Totallängd Totalbredd Schaktbredd Schaktdjup Vikt (tillbehör 1 TR4 + 1LAL) Totalvikt Vibrerande kabelplog Totallängd Plogdjup Vikt (tillbehör 1VP4 + 1LAL) Totalvikt Lastaggregat Totalhöjd max. Totallängd Totalbredd Vikt Tipplast Dumper Totalhöjd tippad dumper max. Totallängd Totalbredd Volym Totalvikt 3630 mm 914 mm mm 1220 mm 332 kg 886 kg 2590 mm ner till 450 mm 280 kg 834 kg 2440 mm 2320 mm 914 mm 754 kg 362 kg 1820 mm 2620 mm 1100 mm 570 lit 1360 kg

9 JORDRAKET Installationsdjup: 200mm (beroende på arbetsgrop) Diameter: mm Meter: 15m Installerar: Rör, kabel, fiberdukter Effektiv och smidig för kortare installationer under cykelbanor, murar, häckar, mm Återställning: ev arbetsgrop återställs

10 Jordraketer Modell Borrning Pipe Ramming Rörspräckning Diameter mm Längd cm Vikt kg Luft L/min Antal förslutningar Tryck Bar Returkörning Slag/min 2 (50) AH PP SW ,5 425 n/a 7,6 1/ (50) AH PP ,6 1/ ,5 (67) CAT PP ,6 1/ (75) CAT PP ,6 1/ ,375 (111) CAT PP ,6 1/ ,125 (130) SR , ,125 (130) CAT PP /4 362 SR Screw Reverse PP Power Port AH Active Head CAT Catamount SW Sidewalker Slangen skall rotera ca 7 varv för att aktivera backfunktion 1/4 varv för att aktivera backfunktion Aktivt huvud Patenterat aktivt huvud Kort jordraket för enkel etablering i trånga utrymmen. Högslagfrekvens över 700 slag per minut / dubbelt så många som i standard jordraket

11 Kabelsökare Ditch Witch UtiliGuard Vid utsättning är noggrannheten väsentlig. Mer noggrannhet betyder mindre risk. - så Ditch Witch utvecklade UtiliGuard med precisionshöjande egenskaper som te x den exklusiva Ambient Interface Measurement (AIM ), som automatiskt rekommenderar bästa frekvens. En 12-watts sändare med dubbla utgångar som skickar signalerna längre. En tydlig och lättläst display med realtidsklocka, plus många andra funktioner som du inte hittar på någon annan kabelsökare - endast UtiliGuard. Mottagare Sändare Höjd max mm 705 Höjd max mm 254 Längd max mm 325 Längd max mm 381 Bredd max mm 150 Bredd max mm 152 Vikt max kg 2,2 Vikt max kg 3,4 Temperaturer Temperaturer Arbetstemperatur C -20 till 50 Arbetstemperatur C -20 till 50 Förvaring C -32 till 70 Förvaring C -32 till 70 IP rating IP65 Arbetsområde Estimerat arbetsdjup Batteri Standard D-cell alkaline; Aktiv kabel ±5% - 3m option uppladdningsbara batterier Li-ion pack Passiv kabel ±10% - 3m Antal batterier 10 Sond ±5% - 3m Livslängd max Alkaline 100 h Batteri D-cell alkaline (NiMH) Li-ion 80 h Antal batterier 2 Livslängd max 30 h
