1 Sida (5) Dagvattenutredning - Pilängen Bilden tillhör Landskrona stad.

2 Sida 2(5) Innehållsförteckning Inledning Förutsättningar Befintligt ledningssystem Befintliga VA-ledningar Befintliga elledningar Befintliga teleledningar Befintliga fjärrvärmeledningar Befintliga gasledningar Befintliga VA-ledningar förslag till åtgärd Befintliga el- och teleledningar förslag till åtgärd Befintliga fjärrvärmeledningar förslag till åtgärd Befintliga gasledningar förslag till åtgärd... 7 Geotekniska förutsättningar Topografiska förutsättningar och befintlig avrinning Översikt planerat område Dagvatten Förutsättningar och krav på dagvattenhanteringen Avrinningskoefficienter och reducerade areor Följande avrinningskoefficienter har använts Dagvattenhantering Beräkning av reducerade areor och flöden Fördröjning av dagvatten Konsekvenser vid ett 00 årsregn... 3

3 Sida 3(5) Inledning Utredningen omfattar dagvattenhantering för ett nytt bostadsområde (Pilängen) med planerade gator och gröna ytor. I utredningen ingår även dagvattenhantering för ca 90 m planerad gata (Karlslundsgatan) som sträcker sig väster om Pilängen. Förutsättningen är att allt dagvatten fördröjs enligt krav från NSVA som är fördröjning av 00 m 3 reducerad area i hektar. Strypt flöde ansluts till befintligt dagvattensystem. 2 Förutsättningar Utredningen är baserad på tillhandahållen information från Landskrona Stad, NSVA och Ledningskollen. Informationen avser illustrationsplan till detaljplan för området, grundkarta, underlag med befintliga el-, tele- fjärrvärme- och VA-ledningar och befintliga höjder i form av höjdkurvor. Geoteknik baseras på SGU jordartskartering. 3. Befintligt ledningssystem 3. Befintliga VA-ledningar Befintliga VA ledningar tillhörande NSVA och privata ledningar beskrivs nedan och redovisas i Bilaga. Vid Km längsgående ledningspaket (väster om Pilängen) beståendes av dagvattenledning dimension 00 mm och spillvattenledning dimension 300 mm. Vid Km längsgående 2 st vattenledningar dimension 500 mm och 250 mm. Vid Km längsgående vattenledning (öster om Pilängen) dimension 250 mm. Vid Km längsgående ledningspaket beståendes av dagvattenledning dimension 50 mm och spillvattenledning dimension 50 mm. Vid Km 000 korsande ledningspaket beståendes av dagvattenledning dimension 300 mm och spillvattenledning dimension 300 mm.

4 Sida (5) Vid Km 0085 korsande dagvattenledning dimension 225 mm. Vid Km 00 korsande vattenservisledning dimension okänd. Vid Km 060 korsande vattenservisledning dimension okänd. Vid Km 090 korsande ledningspaket beståendes av dagvattenledning dimension 00 mm, spillvattenledning dimension 300 mm. Vid Km 090 korsande ledningspaket beståendes av vattenledning dimension 250 mm, dagvattenledning dimension 225 mm, spillvattenledning dimension 50 mm. Vid Km 090 korsande servispaket beståendes av vattenledning dimension 32 mm, spillvattenledning dimension 60 mm. Vid Km längsgående ledningspaket beståendes dagvattenledning dimension 00 mm, spillvattenledning dimension 300 mm. Vid Km 0235 korsande servispaket beståendes av vatten-, dag- och spillvattenledning dimensioner okända. Vid Km 0295 korsande ledningspaket beståendes av vattenledning dimension 50 mm, dagvattenledning dimension 500 mm, spillvattenledning dimension 300 mm. Vid Km längsgående ledningspaket beståendes dagvattenledning dimension 600 mm, spillvattenledning dimension 300 mm. Vid Km 065 korsande privat ledningspaket beståendes av dagvattenledning dimension 225 mm, spillvattenledning dimension 300 mm. Vid Km 065 korsande privat dagvattenledning dimension 300 mm. Vid Km 090 korsande ledningspaket (söder om Pilängen) beståendes av vattenledning dimension 250 mm, dagvattenledning dimension 200 mm, spillvattenledning dimension 500 mm. 3.2 Befintliga elledningar Korsande och längsgående -ledningar tillhörande Landskrona energi beskrivs nedan och redovisas i Bilaga 2. Vid Km längsgående elkabelstråk inklusive högspänningskabel. Vid Km 0 5 korsande elkabelstråk.

5 Sida 5(5) Vid Km 0 50 korsande elkabelstråk. Vid Km 0080 korsande elkabelstråk. Vid Km 0085 korsande elkabelstråk. Vid Km 0090 korsande elkabelstråk. Vid Km 05 korsande elkabelstråk. Vid Km 050 korsande elkabelstråk. Vid Km 090 korsande elkabelstråk. Vid Km 0265 korsande elkabelstråk. Vid Km 0280 korsande elkabelstråk. Vid Km 0295 korsande elkabelstråk. Vid Km 060 korsande elkabelstråk. 3.3 Befintliga teleledningar Korsande och längsgående teleledningar tillhörande Skanova beskrivs nedan och redovisas i Bilaga 3. Vid Km längsgående teleledningar. Vid Km 000 korsande teleledningar. Vid Km 005 korsande teleledningar. Vid Km 005 korsande teleledningar. Vid Km 055 korsande teleledningar. Vid Km längsgående teleledningar (öster om Pilängen). Vid Km 090 korsande teleledningar. Vid Km 0295 korsande teleledningar. Vid Km längsgående teleledningar (väster om Pilängen). Vid Km 060 korsande teleledningar. 3. Befintliga fjärrvärmeledningar Korsande och längsgående fjärrvärmeledningar tillhörande Landskrona energi beskrivs nedan och redovisas i Bilaga. Vid Km längsgående fjärrvärmeledning dimension mm.

6 Sida 6(5) Vid Km längsgående fjärrvärmeledning dimension mm. Vid Km 000 korsande fjärrvärmeledning dimension mm. Vid Km 0055 korsande fjärrvärmeledning dimension 3277 mm. Vid Km 0075 korsande fjärrvärmeledning dimension 6580 mm. Vid Km längsgående fjärrvärmeledning dimension mm. Vid Km 0235 korsande fjärrvärmeledning dimension mm. Vid Km längsgående fjärrvärmeledning dimension mm. Vid Km längsgående fjärrvärmeledning dimension mm. Vid Km längsgående fjärrvärmeledning dimension mm. Vid Km 035 korsande fjärrvärmeledning dimension mm. Vid Km längsgående fjärrvärmeledning dimension mm. 3.5 Befintliga gasledningar Korsande och längsgående gasledningar tillhörande EON beskrivs nedan och redovisas i Bilaga 5. Vid Km 0060 korsande gasledning dimension 25 mm. Vid Km längsgående gasledning dimension 25 mm. Vid Km 050 korsande gasledning dimension 25 mm (öster om Pilängen). 3.6 Befintliga VA-ledningar förslag till åtgärd Omkoppling, rivning och flytt av ledningar kommer att behövas i samband med anläggning av det nya bostadsområdet (Pilängen) och planerad Karlslundsgatan väster om Pilängen. Hänsyn är tagen till vattenledning dimension 500 mm som sträcker sig genom Pilängen genom samråd med NSVA för bebyggelsefritt skyddsavstånd som är 0 meter på vardera sida av ledningen.

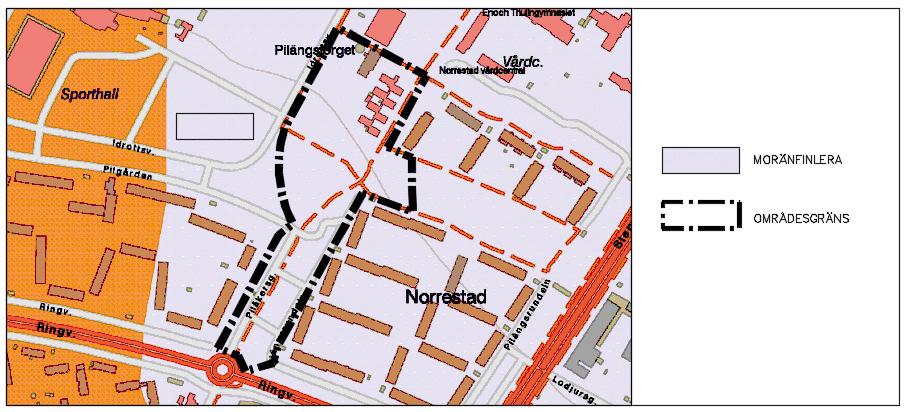

7 Sida 7(5) 3.7 Befintliga el- och teleledningar förslag till åtgärd Ledningar, skyddsrör påverkas av det planerade området. Omläggning, rivning eller skydd i krävs planeras i tidigt skede i samråd med ledningsägare innan byggnation och i samband med projekteringsarbeten. 3.8 Befintliga fjärrvärmeledningar förslag till åtgärd Ledningar som påverkas av den planerade området är i behov av omläggning, rivning eller skydd när nytt bostadsområde (Pilängen) och planerad Karlslundsgatan väster om Pilängen anläggs. Samråd med ledningsägare krävs i tidigt skede och under projektering- och byggskedet. 3.9 Befintliga gasledningar förslag till åtgärd Ledningar som påverkas av den planerade området kan vara i behov av omläggning, rivning eller skydd när nytt bostadsområde Pilängen och planerad Karlslundsgatan väster om Pilängen anläggs. Samråd med ledningsägare krävs i tidigt skede och under projektering- och byggskedet. Geotekniska förutsättningar Inga geotekniska undersökningar är utförda för området. Enligt SGU jordartskartering består marken av moränfinlera, Se figur. Generellt är det svårt att infiltrera dagvatten i dessa jordlager. Figur : Jordarter inom området.

8 Sida 8(5) 5 Topografiska förutsättningar och befintlig avrinning Uppgifter om höjder i form av höjdkurvor är tillhandahållna från Landskrona Stad. Markytan har högpunkter i nordöstra delen av området på ca +2,5 m därefter lutar marken mot sydväst där lågpunkter hamnar på ca +8,3 m. En anläggningsmodell är utfört för att se hur befintlig avrinning sker från området se figur 2 nedan. Figur 2. Översikt befintlig avrinning samt olika färgpaletter för olika höjdnivåer.

9 Sida 9(5) 5. Översikt planerat område Planerat bostadsområde inklusive planerad Karlslundsgatan väster om planområdet motsvarar ca,65 ha. Området ligger mellan Pilåkergatan i väst, i öst och Ringvägen i syd. Planerat bebyggelse består av flerfamiljehus, radhus, förskola, gator, parkeringsplatser, servisboende samt gröna ytor. Se figur 3. Planerad Karlslundsgatan ca 90 m som inkluderas i denna dagvattenutredningen kommer att bestå av kör ytor, gång- och cykelvägar samt grönytor med träd och dike enligt typsektion i figur. Figur 3: Detaljplan Pilängen.

10 Sida 0(5) Figur : Typsektion på Karlslundsgatan. 6 Dagvatten 6. Förutsättningar och krav på dagvattenhanteringen Krav från NSVA är att skapa fördröjning av motsvarande 00 m 3 ha reducerad area. För att uppnå kraven 00m3 ha reducerad area har beräkningar för ett 0-årsregn med,3 påslagsfaktor utförts med ett utsläpp på 3,5lsha. Dagvatten från Pilängen ledas till fördröjningsmagasin innan utsläpp sker till befintligt dagvattensystem. 6.2 Avrinningskoefficienter och reducerade areor Följande avrinningskoefficienter har använts. Ytamarkslag Avrinningskoefficient Karlslundsgatan 0,6 (Sammanvägd) Takytor 0,9 Gator och parkeringsplatser 0,8 Grönytor 0, Tabell. Avrinningskoefficienter och reducerade areor.

11 Sida (5) 6.3 Dagvattenhantering Avrinningsområdet delas i 2 mindre avrinningsområden, Pilängen Norra och Pilängen Södra där ett fördröjningsmagasin placeras till varje avrinningsområde. Se figur 5 och bilaga 6. Utsläpp från fördröjningsmagasinen kommer att vara 6,3 ls från hela området. Höjdsättning bör utföras så att inga instängda ytor skapas som förhindrar avrinning mot planerade dagvattenmagasin. Dagvatten från hårdgjorda ytor, takytor och gröna områden avleds via planerat ledningssystem till dagvattenmagasinen. I avrinningsberäkningarna är parkeringsplatser angivna som hårdgjorda ytor men för att minska avrinningen föreslås att parkeringsplatser anläggs med gräsarmering. Även anläggning av så kallade gröna tak på fastigheter så som garagetak och miljöhus föreslås för att minska avrinning vid normalnederbörd som bedöms upp till ca 2 årsregn. Figur 5: Översikt områdesindelning.

12 Sida 2(5) 6.3 Beräkning av reducerade areor och flöden AreaRed: hektar ls: litersekund Q : Dagvattenflöde Φ : Avrinningskoefficient Yta Area Φ AreaRed Q 2år Q 5år Q 0 år Q 20 år Q 50 år Q 00 år Gröna Ytor,32 0, 0, Takytor 0,7 0,9 0, Gator och parkering,25 0,8, Totalt 2,7, Tabell 2. Flödesberäkning för Pilängen Norra. Yta Area Φ AreaRed Q 2år Q 5år Q 0 år Q 20 år Q 50 år Q 00 år Gröna Ytor 0,83 0, 0, Takytor 0,22 0,9 0, Karlslundsgatan 0,38 0,6 0, Gator och parkering 0,8 0,8 0, Totalt,9 0, Tabell 3. Flödesberäkning för Pilängen Södra Fördröjning av dagvatten Total area ca,65 ha. Utsläpp motsvarar 6,3 ls för hela området. Fördröjningsvolymen för Norra och Södra fördröjningsmagasin är beräknade enligt diagram och diagram 2. Utsläpp från fördröjningsmagasin norra blir 9,6 ls för motsvarande 55 m 3 i fördröjningsvolym för delområde Pilängen norra. Utsläpp från fördröjningsmagasin södra blir 6,7 ls motsvarande 350 m 3 i fördröjningsvolym för delområde Pilängen södra. Eftersom utlopp från norra magasinet ansluts till södra magasinet, kommer utsläpp från södra magasinet att bli det totala flödet på 6,3 ls. Utlopp i magasinen förses med bräddningsmöjlighet motsvarande högvattennivåer i magasinen. Utsläpp regleras med hjälp av flödesregulator. Fördröjt flöde ansluts till befintligt dagvattensystem i Ringvägen söder om Pilängen.

13 Sida 3(5) Fördröjningsmagasin Norra Diagram : Beräknad fördröjningsvolym för 0 årsregn. Fördröjningsmagasin Södra Diagram 2: Beräknad fördröjningsvolym för 0 årsregn. 7 Konsekvenser vid ett 00 årsregn Total area ca,65 ha. Utsläpp är 3,5 lsha som motsvarar 6,3 ls från hela området till befintligt ledningssystem. Fördröjningsvolymen för norra- och södra fördröjningsmagasinet är beräknade enligt nedanstående diagram.

14 Sida (6) Utsläpp från fördröjningsmagasin norra 9,6 ls medför 70 m 3 i fördröjningsvolym. Maxkapacitet för fördröjningsmagasin norra innan det börjar svämma över släntkrönen är 00 m 3 efter 2 timmars regnvaraktighet. Resterande flöde tar sekundära avrinningsvägar. Utsläpp från fördröjningsmagasin södra motsvarar 6,7 ls motsvarar 20 m 3 i fördröjningsvolym. Maxkapacitet för fördröjningsmagasin Södra innan det börjar svämma över släntkrönen är 375 m 3. Resterande flöde tar sekundära avrinningsvägar. Fördröjningsmagasin Norra Diagram 3: Beräknad fördröjningsvolym för 00 årsregn. Fördröjningsmagasin Södra Diagram : Beräknad fördröjningsvolym för 00 årsregn.

15 Sida 5(5) 8 Slutsats Beräkningarna visar att fördröjning av 00m 3 reducerad area i hektar med utsläpp av 6,3 ls är möjligt att lösa inom detaljplanområdet utan att omgivande mark behöver tas i anspråk. Körbara åtkomlighetsytor till fördröjningsytorna ska projekteras för att lätt kunna komma åt dessa ytor m.a.p. drift och underhåll. Fördröjningsmagasin bör utformas för att efterlikna en naturlig karaktär med mjuka former och varierande flacka slänter med minst : lutningar. Beräkningar visar att fördröjning av dagvatten för ett 00 årsregn är inte möjligt att lösa inom detaljplanområdet utan att omgivande markområde behöver tas i anspråk. Sekundära avrinningsvägar kommer att följa befintliga nivåer utanför planområdet. Vid ett extremt skyfall där öppna dagvattenmagasinen kommer att svämma över kommer dagvatten även från dessa att ta sig söderut. Se figur 6 nedan. Figur 6: Sekundära avrinningsvägar samt olika färgpaletter för olika höjdnivåer.

16 3 Pilängsrondellen Pilgården Pilåkersgatan RUNDELSGATAN 6, Tel: PILÄNGEN

17 3 Pilängsrondellen GB Pilåkersgatan Pilgården GB002 SLB_EMALJG5 HS30B HS30A FJÄRRVÄRMEBRUNN (082080) (5002) L08550 (3070) RUNDELSGATAN 6, Tel: PILÄNGEN

19 3 RV RH TV TH F Pilängsrondellen Pilgården DN Pilåkersgatan DN MB RUNDELSGATAN 6, Tel: PILÄNGEN
