1 Optimering av ledningsrenovering Rent vatten idag och i framtiden

2 Optimering av ledningsrenovering Först en kort presentation av MittSverige Vatten AB och mig själv och min kollega Owe Westerlund. Jag heter Kaj Engström och har förflutet som va-renhållningschef i Nordanstigs Kommun. MittSverige Vatten AB ägs av tre kommuner. Sundsvall, Timrå och Nordanstig. Efter samgåendet med Sundsvall och Timrå, arbetar jag numera som områdesansvarig i MittSverige Vatten AB, område Sundsvall syd och väst och Nordanstig avseende ledningsnät. Rent vatten idag och i framtiden

3 Optimering av ledningsrenovering Jag heter Owe Westerlund och har förflutet som arbetsledare både vid nyanläggning och underhåll av ledningar i kommunal regi. Efter samgåendet med Sundsvall, Nordanstig och Timrå arbetar jag som områdesansvarig i område Timrå och norra Sundsvall avseende ledningsnät. Rent vatten idag och i framtiden

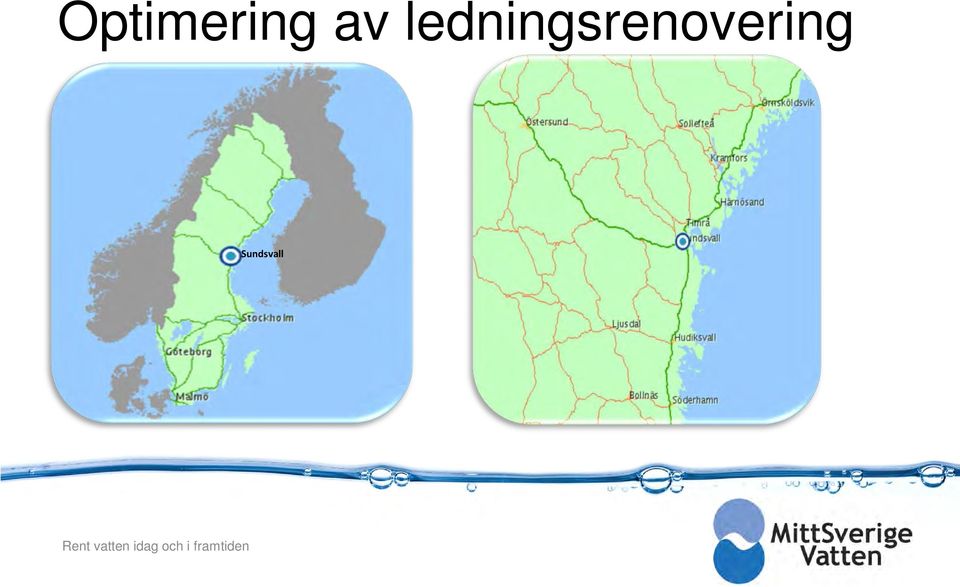

4 Optimering av ledningsrenovering Sundsvall Rent vatten idag och i framtiden

5 SUNDSVALLS KOMMUN 15 vattenverk 206 mil VA-ledningar 32 avloppsreningsanläggningar 104 avloppspumpstationer 62 tryckstegringsstationer användare TIMRÅ KOMMUN 1 vattenverk 46 mil VA-ledningar 4 avloppsreningsanläggningar 44 avloppspumpstationer 18 tryckstegringsstationer användare NORDANSTIGS KOMMUN 7 vattenverk 26 mil VA-ledningar 10 avloppsreningsanläggningar 44 avloppspumpstationer 3 tryckstegringsstationer 5000 användare Rent vatten idag och i framtiden

6 Optimering av ledningsrenovering Vi är 3 områdesansvariga som har ansvaret för planering av ledningsarbeten både nyanläggningar och renoveringar. Vi arbetar med femårsplaner och försöker ha bra framförhållning. Vi utgår från driftstörningsrapporter samt duf-träffar med dom olika driftområdena. Rent vatten idag och i framtiden

7 Optimering av ledningsrenovering Kontakter med Stadsbyggnadskontor, myndigheter, organisationer, för att planera behovet av ledningsrenoveringar inom respektive drift-område. Minimera grävning i gatumark, använda schaktfria metoder. Kombinera olika metoder för optimalt utfall ekonomiskt och driftmässigt, för att minska störningar under arbetet samt att få en bra kvalité för framtida drift. Vi utför de flesta renoveringarna med styrd borrning, flexibelt foder, och rörspräckning, både vatten, spillvatten och dagvattenledningar. Rent vatten idag och i framtiden

8 Rörspräckning Rent vatten idag och i framtiden

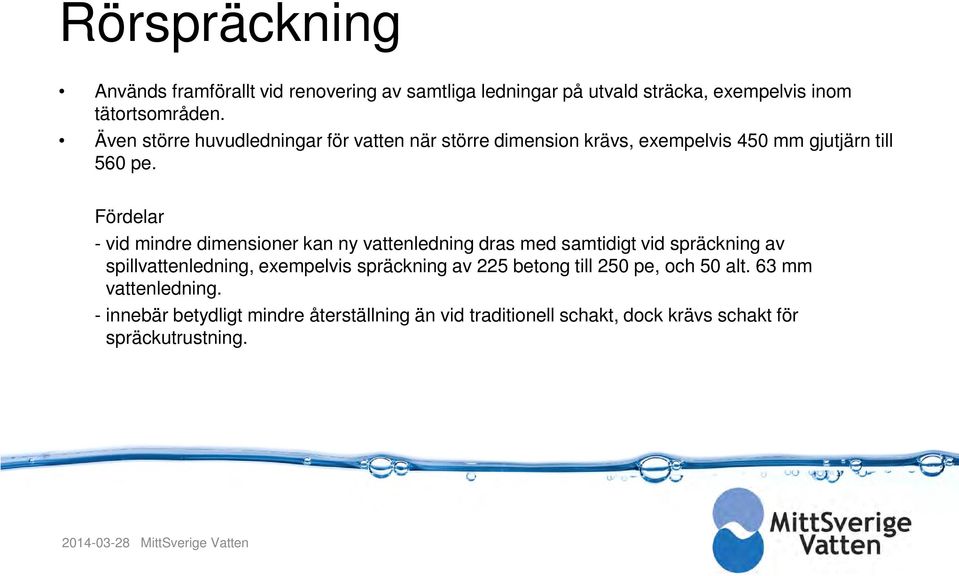

9 Rörspräckning Används framförallt vid renovering av samtliga ledningar på utvald sträcka, exempelvis inom tätortsområden. Även större huvudledningar för vatten när större dimension krävs, exempelvis 450 mm gjutjärn till 560 pe. Fördelar - vid mindre dimensioner kan ny vattenledning dras med samtidigt vid spräckning av spillvattenledning, exempelvis spräckning av 225 betong till 250 pe, och 50 alt. 63 mm vattenledning. - innebär betydligt mindre återställning än vid traditionell schakt, dock krävs schakt för spräckutrustning MittSverige Vatten

10 Rörspräckning Nackdelar vid utförande blir det avbrott av vattenleveransen till kund. vid renovering av exempelvis spillvattenledning bör vattenledningen åtgärdas först, på grund av rörelser i ledningsgrav, med risk för läckage. fungerar inte i hård mark som berg eller ishavslera MittSverige Vatten

11 Bild från styrd borrning Rent vatten idag och i framtiden

12 Styrd borrning Styrd borrning är en metod som vi framför allt använder vid utbyte och nyanläggning av vattenledningar samt trycksatta avloppsledningar Används även på självfallsledningar med lutningar större än 10 promille. Det finns även utrustning för att borra i berg och annan hård mark med denna metod. Rent vatten idag och i framtiden

13 Styrd borrning Fördelar - man anlägger långa sträckor snabbt, minst 500 m i samma borrning. - låg återställningskostnad. - låg löpmeterkostnad. - små störningar för trafik och kund. - vattenleveransen obruten. - stor miljöhänsyn ex. borrning under vattendrag och andra känsliga områden. Nackdelar - inte fullt utvecklat för självfalls ledningar. Rent vatten idag och i framtiden

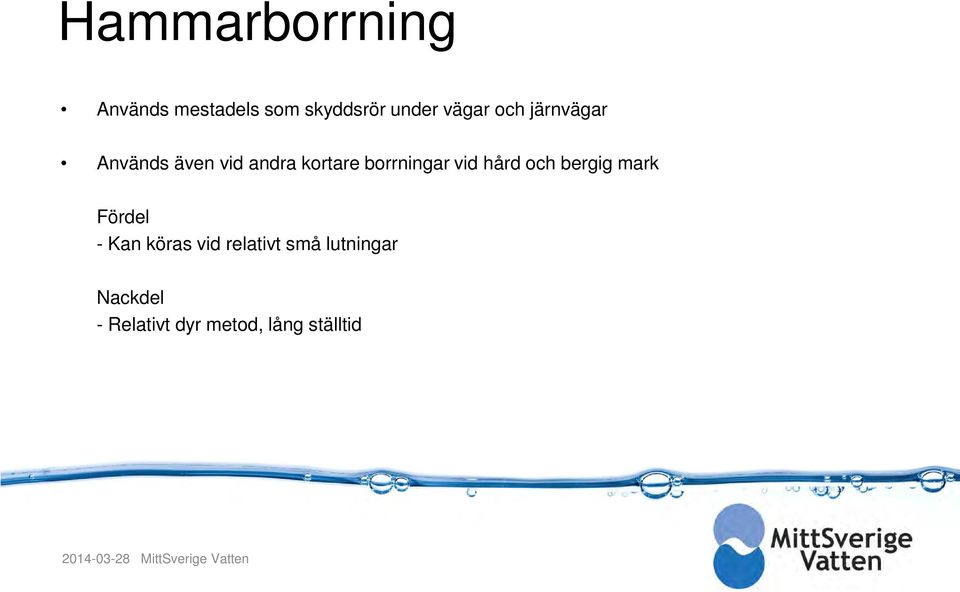

14 Hammarborrning Används mestadels som skyddsrör under vägar och järnvägar Används även vid andra kortare borrningar vid hård och bergig mark Fördel - Kan köras vid relativt små lutningar Nackdel - Relativt dyr metod, lång ställtid MittSverige Vatten

15 Flexibla foder MittSverige Vatten

16 Flexibla Foder Flexibla foder är ett alternativ vi använder vid renovering av spill- och dagvattenledningar. Användbart om man inte behöver dimensionera upp ledningen som skall renoveras. Ledningen som ska förses med flexibelt foder får inte ha för stora avvikelser eller skador. Fördelar - används ofta i urban miljö - små störningar eftersom man jobbar mellan brunnar - man utför långa sträckor på kort tid - även möjlighet till renovering av serviceledningar - man får en ledning med låg friktionskoefficient MittSverige Vatten

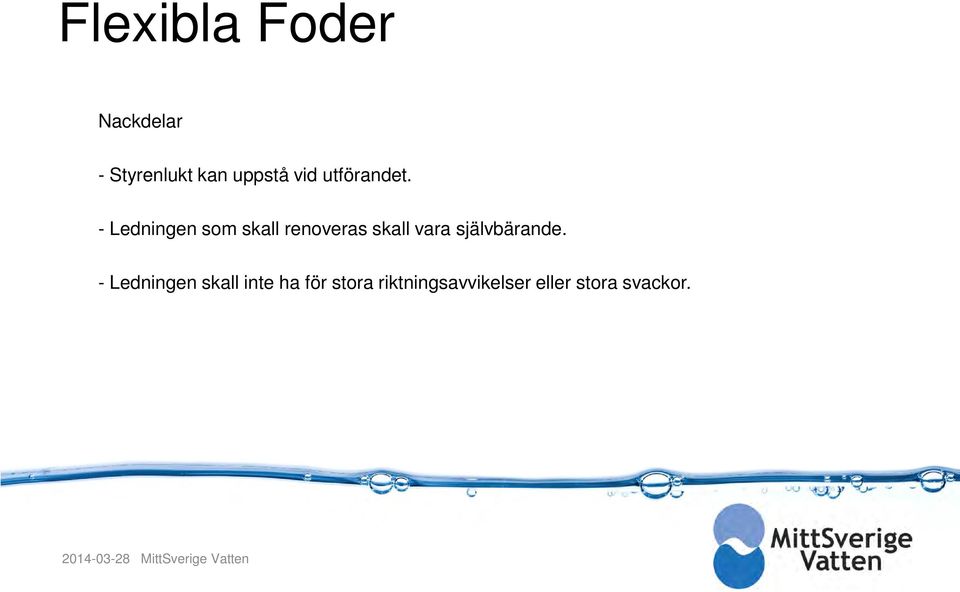

17 Flexibla Foder Nackdelar - Styrenlukt kan uppstå vid utförandet. - Ledningen som skall renoveras skall vara självbärande. - Ledningen skall inte ha för stora riktningsavvikelser eller stora svackor MittSverige Vatten

18 Metodval från olika perspektiv Vid berg eller blockig mark används följande metoder: SBR-borrning (styrd borrning i berg), Hammarborrning och Mikrotunnelborrning vid framförallt nybyggnation. Vid blockfri mark framförallt sand, lera och siltiga jordarter används med fördel styrd borrning. Renovering av befintliga ledningar utförs framförallt dels flexibelt foder, infodring med pe-rör och i liten omfattning kortrörs-infodring. En annan metod som används är rörspräckning MittSverige Vatten

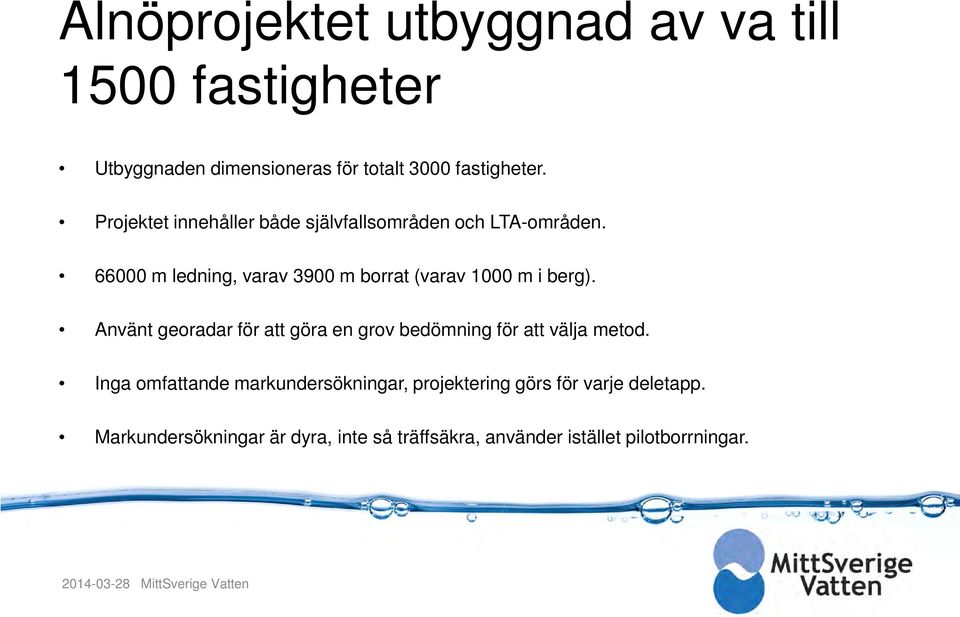

19 Alnöprojektet utbyggnad av va till 1500 fastigheter Utbyggnaden dimensioneras för totalt 3000 fastigheter. Projektet innehåller både självfallsområden och LTA-områden m ledning, varav 3900 m borrat (varav 1000 m i berg). Använt georadar för att göra en grov bedömning för att välja metod. Inga omfattande markundersökningar, projektering görs för varje deletapp. Markundersökningar är dyra, inte så träffsäkra, använder istället pilotborrningar MittSverige Vatten

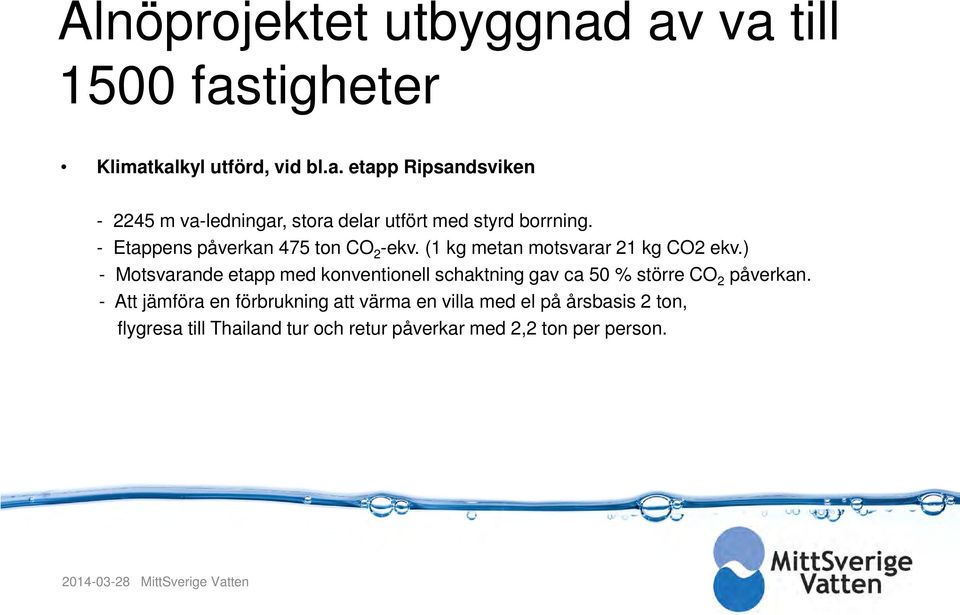

20 Alnöprojektet utbyggnad av va till 1500 fastigheter Klimatkalkyl utförd, vid bl.a. etapp Ripsandsviken m va-ledningar, stora delar utfört med styrd borrning. - Etappens påverkan 475 ton CO 2 -ekv. (1 kg metan motsvarar 21 kg CO2 ekv.) - Motsvarande etapp med konventionell schaktning gav ca 50 % större CO 2 påverkan. - Att jämföra en förbrukning att värma en villa med el på årsbasis 2 ton, flygresa till Thailand tur och retur påverkar med 2,2 ton per person MittSverige Vatten

21 Rent vatten idag och i framtiden

22 Schaktfri ledningsbyggnad

23 Schaktfri ledningsbyggnad

24 Skönsberg Microtunnling Flytt av Va-ledningar på grund av E4-projektet norr om nya bron (2106 m lång). Metod Microtunling, ledningar på stora djup 6-8 m, grova dimensioner S 1000, D Markundersökning utförd, dock med dålig träffsäkerhet. Ändå gångbar metod, schakt utesluten på grund av stora djup MittSverige Vatten

25 Bergeforsen utskovsbyggnad Projekt med Vattenfall AB. Styrd borrning i berg, med ett största djup på 17 meter. Spillvattenledning borrades i radie och med brant lutning, borrhålet infodrades med PE-rör MittSverige Vatten

26 Strömsbruk flexibelt foder dubbelstrumpa Syftet är att utrangera en avloppspumpstation i dåligt skick. En befintlig äldre dagvattenledning (dim. 400 btg) skall förses med dubbelstrumpan. Dubbelstrumpan dim. 400 mm med 200 mm avsett för spillvatten. Dagvattenledningen ligger 6 m djupt på en längre sträcka, total längd på infodringen ca 250 m MittSverige Vatten

27 Dubbelstrumpa MittSverige Vatten

28 Optimering av ledningsrenovering Sammanfattning av metodval gällande schaktfri ledningsrenovering och nyläggning - Vi försöker alltid att hitta metod/alternativ för varje va-ledningsprojekt. - Projektets art styr vilken teknik som skall användas. - Vid ledningsrenovering filmas alltid objektet för optimering av metod. - Vid nyanläggning bedöms markgeologin för att välja borrmetod (gäller trycksatta ledningar). - Grävning används ofta i nyanläggningsprojekt, framför allt när självfalls ledningar skall anläggas. - Vi kombinerar ofta olika metoder i ett projekt, samt provar nya tekniker (ex. dubbel strumpa) MittSverige Vatten

29 Tack för oss! Rent vatten idag och i framtiden
