Rörnätsteknik Föreläsning 6 Schaktfria metoder för nyläggning och renovering

Transkript

1 Rörnätsteknik Föreläsning 6 Schaktfria metoder för nyläggning och renovering

2 Innehåll Vad betyder schaktfritt? Schaktfria metoder för nyanläggning Jordborrning Bergborrning Schaktfria metoder för ledningsrenovering Rörspräckning Infodring

3 Vad betyder schaktfritt? Att anläggningsarbeten i mark utförs utan (eller nästan utan ) schaktning. Fördelar: Snabbare installation Ledningen kan ofta förläggas den kortaste vägen Mindre utsläpp av koldioxid och mindre förbrukning av ändliga resurser Mindre påverkan på trafik och störningar för allmänheten Mindre transporter Mindre risk för sättningar Mindre påverkan på grundvatten Mindre behov av grundförstärkning och spontning Mindre behov av markåterställning Kan användas i mark där bärigheten är för låg för schaktmaskiner Oftast lägre kostnad Nackdelar: Det finns begränsningar för respektive metod Under vissa förutsättningar fungerar endast några enstaka, mycket kostsamma metoder

4 När kan vi använda schaktfria metoder? Kan användas för nyläggning av VA, fjärrvärme, fjärrkyla, el, tele, bredband och gas samt för renovering av rörledningar av olika slag. Exempel på applikationer Korsning av vattendrag Landfästen för sjöledning Renovering av trummor under väg och järnväg

5 Jordraket Den enklaste och billigaste av alla borrmetoder. För korta och små hål Kort beskrivning: Jordraketens tryckluftsdrivna slaghammare fungerar som en syl. Den pressar jordmaterial åt sidan och skapar ett hål i marken, där ett plaströr fäst i jordraketen bogseras in. Används i: Grus, sand och torr lera. Begränsningar: Större sten, berg, lös lera, under grundvatten Startgrop: Små gropar. Inget mothåll krävs. Rörlängd, diameter och material: 0 20 m, mm, plast Används till: Skyddsrör för el, tele, bredband, vatten, gas.

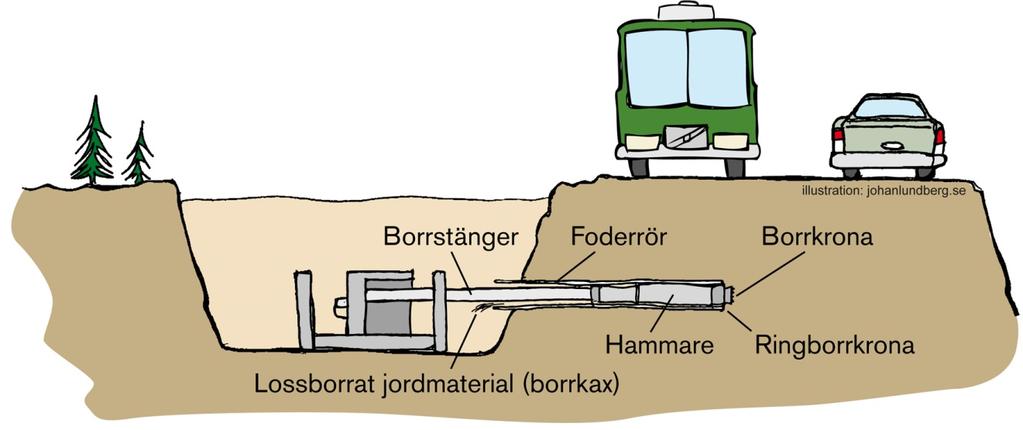

6 Hammarborrning Bra och tillförlitlig metod för borrning i grus, stenigt och blockigt material. Metoden kan även användas för borrning i berg Kort beskrivning: Den tryckluftsdrivna slaghammaren får borrkronan att krossa allt i sin väg. Den yttre ringborrkronan drar med sig ett foderrör av stål som håller hålet öppet och fungerar som skyddsrör efter avslutat arbete. Borrkaxet tas ut genom foderröret. Används i: Alla jordarter samt berg. Begränsningar: Inga geotekniska. Startgrop: Ska inrymma borrutrustningen, från 3x7 m och uppåt Rörlängd, diameter och material: 0 80 m, mm, stål Används till: Skyddsrör för el, tele, gas, fjärrvärme/kyla, vatten och avlopp (både tryck och självfall)

7 Styrd borrning En teknik som klarar borra både långa och krokiga hål. Metoden är främst avsedd för lera och sand.

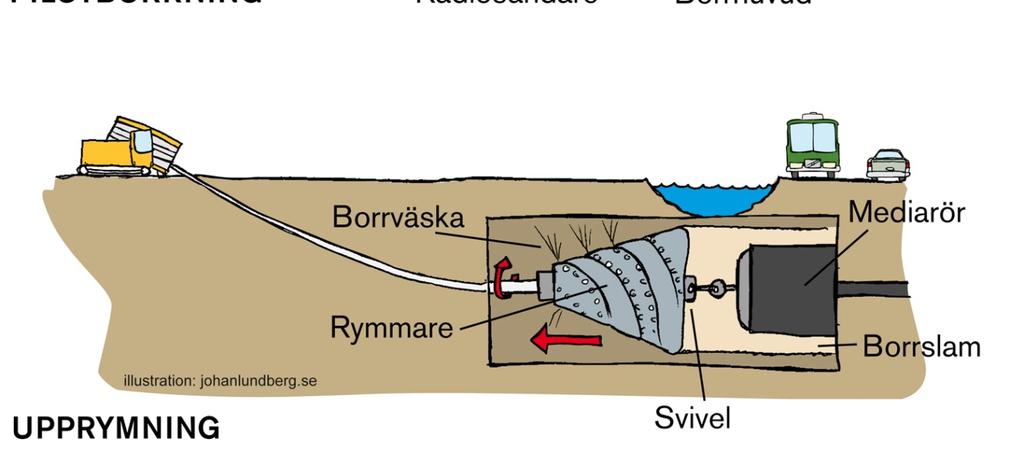

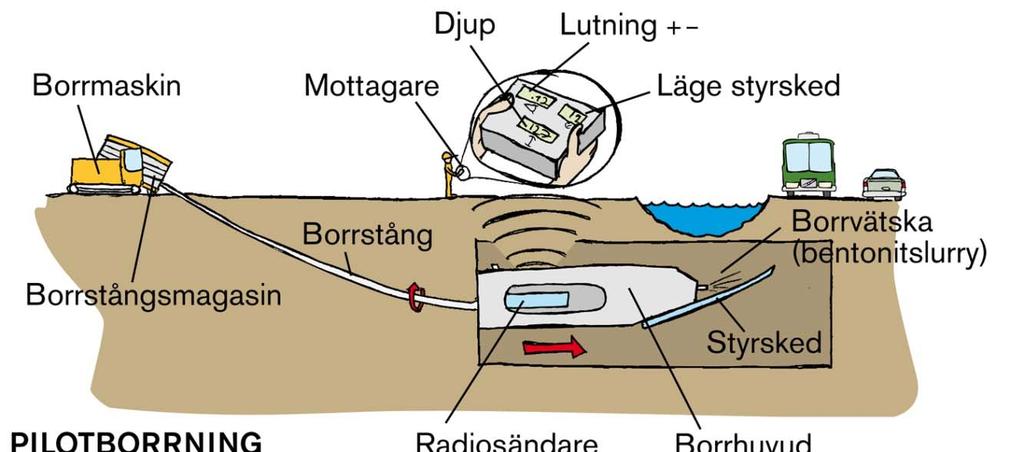

8 Styrd borrning Kort beskrivning: Pilotstången borras fram i marken efter en förutbestämd linje. Borrhuvudets läge kontrolleras med inbyggd radiosändare och styrs med en vinklad styrsked. När stången dras ut igen, vidgas borrhålet med rymmaren. Samtidigt dras mediaröret in i det borrade hålet. Används i: Huvudsakligen lera och sand Begränsningar: Grus, sten och berg. Startgrop: Endast mindre start och mottagningsgrop. Rörlängd, diameter och material: m, mm, plast, stål. Används till: Skyddsrör eller mediarör för el, tele, gas, fjärrvärme/kyla, vatten och avlopp (både tryck och självfall)

9 Rörtryckning Används för tryckning av betongrör i lera. Ofta handlar det om självfallsledningar med svag lutning för spill och dagvatten Kort beskrivning: Betongröret pressas in i leran med hydraulcylindrar. I fronten sitter en styrutrustning som korrigerar för avvikelser ifrån den raka linjen. Lera tas ut ur röret kontinuerligt genom transportband, skrapspel, spolning etc. Används i: Lera. Begränsningar: Friktionsmaterial. Startgrop: Ska inrymma tryckutrustningen, från 2x2 m och uppåt. Mothåll krävs. Rörlängd, diameter och material: m, mm, betong. Används till: Självfallsledningar för spill och dagvatten.

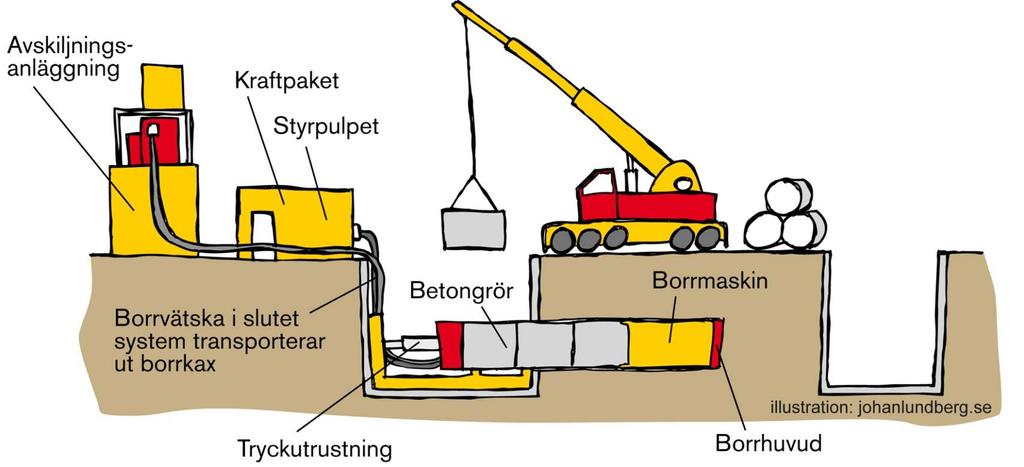

10 Mikrotunnelborrning Används för tryckning av ledningar i betong. Metoden liknar betongrörstryckning, men klarar alla typer av jordmaterial, även homogent berg. Används ofta till självfallsledningar med svag lutning för spill och dagvatten, men även som skyddsrör för VA och andra mediarör.

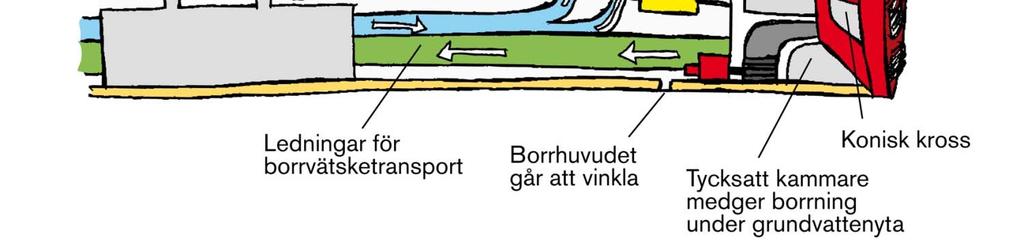

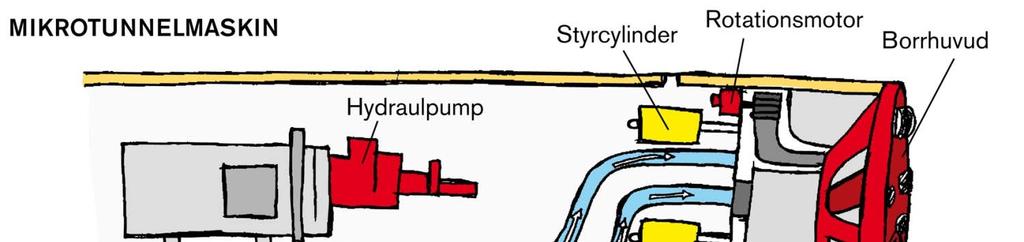

11 Kort beskrivning: Betongröret pressas in i jorden med hydraulcylindrar. I fronten sitter borrutrustning och styrutrustning. Borrhuvudet lösgör jorden och en konisk kross mal ner sten och block. Borrkaxet pumpas ut med borrvätskan i ett slutet system till en avskiljningsanläggning placerad ovan mark Används i: Lera, sand, grus, sten, block och berg. Begränsningar: Inga geotekniska Startgrop: Ska inrymma tryckutrustningen, från 2x2 m och uppåt. Mothåll krävs. Rörlängd, diameter och material: m, mm, betong. Används till: Självfallsledningar för spill och dagvatten men även som skyddsrör för VA och andra mediarör.

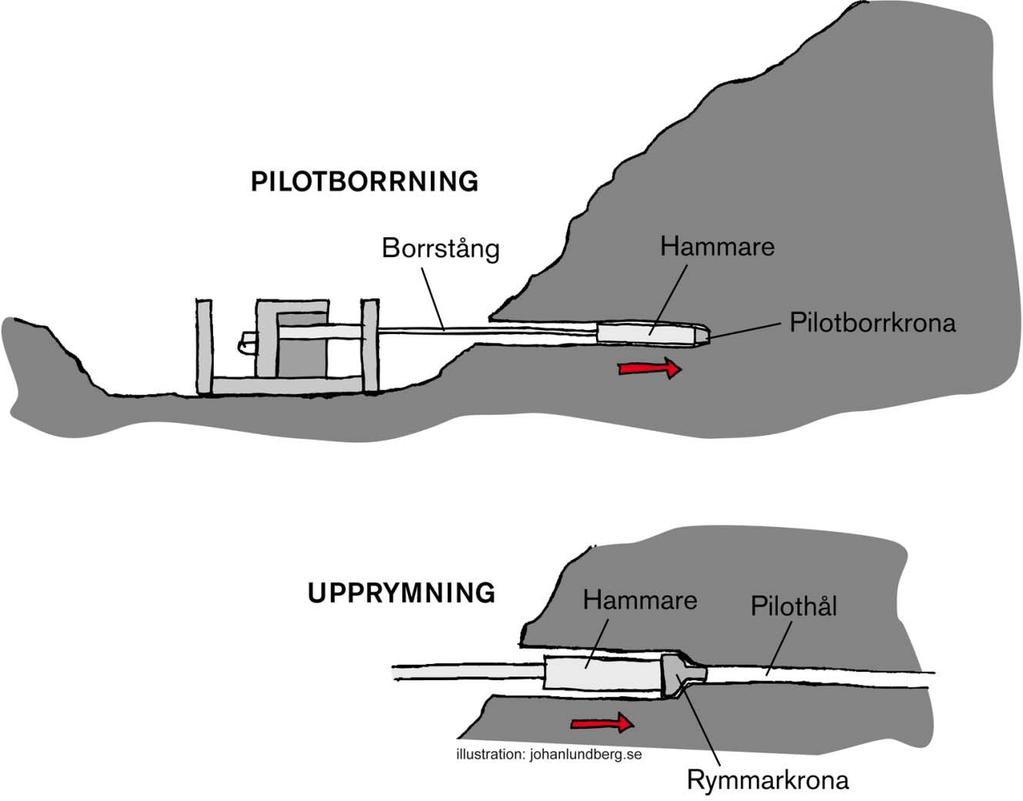

12 Hammarborrning i berg Kort beskrivning: Den tryckluftsdrivna borrkronan krossar och pulveriserar berget. Metoden liknar brunnsborrtekniken men har betydligt större precision. När pilotborrningen är klar ryms hålet i ett eller flera steg till önskad dimension. Borrlängd, diameter: m, mm Används till: Kanalisation för el, tele, gas, fjärrvärme/kyla, vatten och avlopp (både tryckoch självfallsledningar)

13 Styrd bergborrning Mycket snabb metod för längre styrda hål, både raka och krokiga. Påminner om styrd borrning i jord.

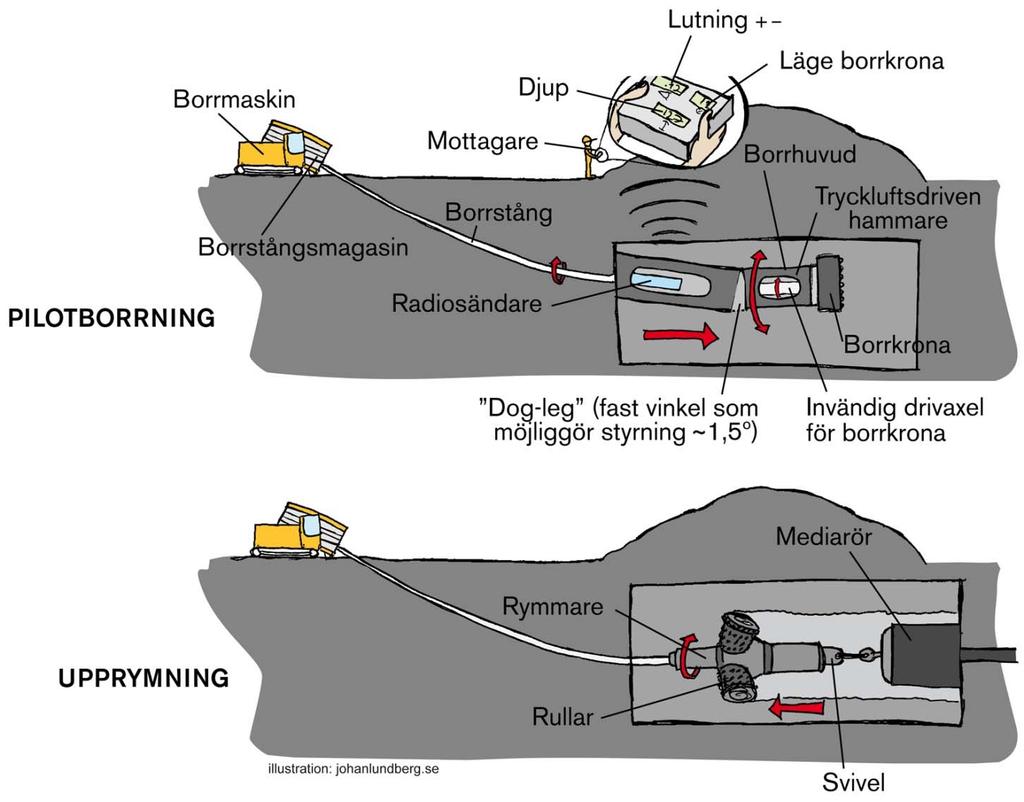

14 Styrd bergborrning Kort beskrivning: Den tryckluftsdrivna borrkronan krossar och pulveriserar berget. Metoden liknar styrd borrning men är till skillnad från den avsedd för berg. När pilotborrningen är klar ryms berghålet i ett eller flera steg till önskad dimension. Rymmarkronan med sina hårdmetallbestyckade rullar mal berget då den dras tillbaka genom pilothålet Borrlängd, diameter: 0 30 m, mm Används till: Kanalisation för el, tele, gas, och VA

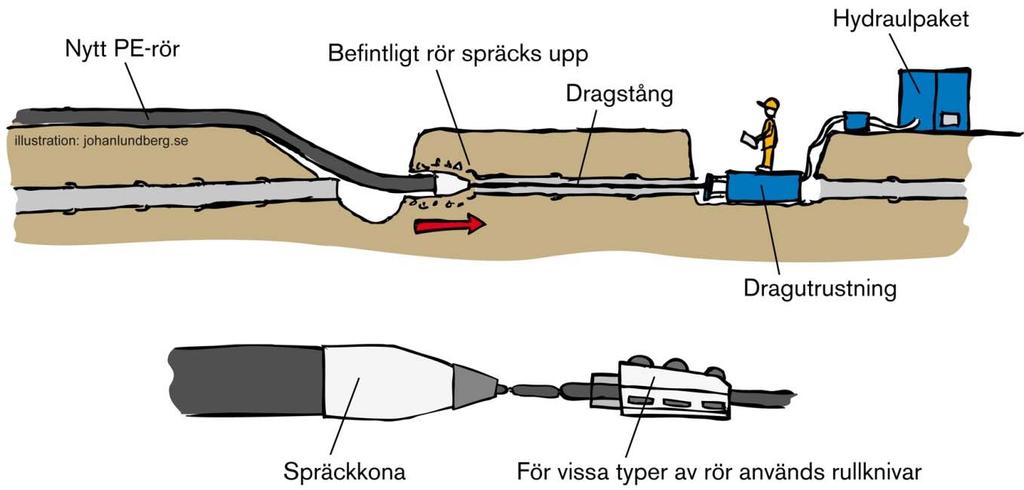

15 Schaktfria metoder för ledningsrenovering Rörspräckning Uppspräckning av gammal ledning och installation av ny ledning. Den nya ledningen kan vara av samma dimension som den gamla eller större. Kort beskrivning: En hydraulisk dragutrustning får spräckkonan att bryta isär befintlig ledning. Samtidigt dras en ny ledning in. Spräckutrustningen kan kompletteras medskärverktyg för att lättare bryta isär befintlig ledning Befintligt rör: Betong, keramik, plast, gjut och segjärn, stål. Begränsningar: Kan ej spräcka vissa rörkopplingar, ventiler och reparationsmuffar Installationsyta: Ska inrymma utrustningen, från 2x2 m och uppåt. Rörlängd, diameter och material: m, mm, plast Används till: VA, gas.

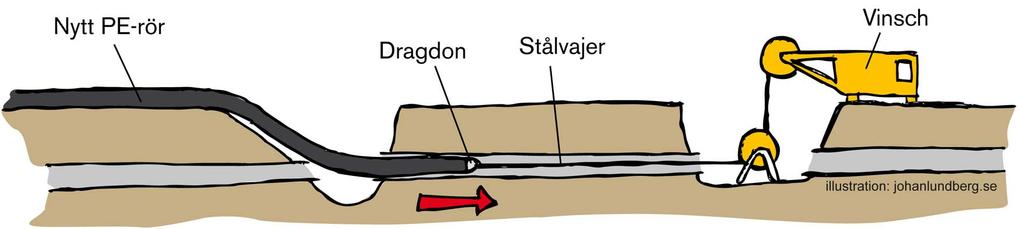

16 Schaktfria metoder för ledningsrenovering Infodring Kontinuerliga rör (Sliplining) Snabb och enkel teknik för renovering av tryckledningar genom att förlägga ett rör i mindre dimension inuti befintlig ledning. Kort beskrivning: Ett nytt plaströr svetsas ihop och dras in i det befintliga med en vinsch. Utrymmet mellan gammalt och nytt rör fylls med cement. Befintligt rör ska vara rengjort och eventuella skarpa kanter bortfrästa för att inte nytt rör ska skadas vid indragning. Befintligt rör: Alla typer. Begränsningar: Kan oftast ej dras genom ventiler. Schakt krävs vid ventiler och servisavsättningar. Klarar ej större riktningsavvikelser. Installationsyta: Lång schaktgrop för indrag av rör. Längd beror på rörets böjradie vilken är proportionell mot diametern. Rörlängd, diameter och material: m, mm, plast Används till: VA, gas.

17 Schaktfria metoder för ledningsrenovering Infodring Kortrör Renovering av ledningar genom att förlägga ett rör av mindre dimension inuti befintlig ledning. Rör vanligen i längder om 0,5 6 m. Kort beskrivning: Ett nytt kortrör placeras i befintlig nedstigningsbrunn eller i schaktgrop. Varje rör skjuts in i befintlig ledning, varefter ett nytt lyfts ned och skjuts in osv. Utrymmet mellan gammalt och nytt rör fylls med cement. Befintligt rör: Alla typer. Begränsningar: Schakt kan krävas vid servisavsättningar. Klarar ej större riktningsavvikelser. Installationsyta: Nedstigningsbrunn eller schaktgrop för inmatning av rör. Rörlängd, diameter och material: m, mm, plast, GAP Används till: VA, främst självfallsledningar.

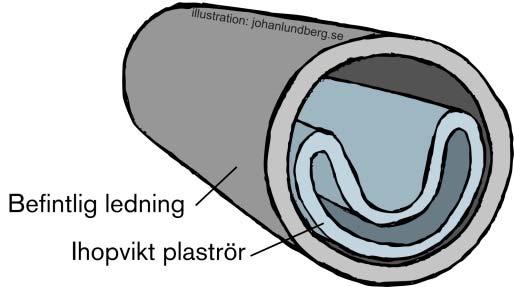

18 Schaktfria metoder för ledningsrenovering Infodring Formpassade rör Liknar sliplining med skillnaden att spalten mellan gammalt och nytt rör blir minimal och därmed ej behöver injekteras. Ger endast marginell minskning av dimension. Kort beskrivning: Ett nytt plaströr omformas på arbetsplatsen eller viks ihop på fabrik. Efter montering återgår röret till sin ursprungliga form genom trycksättning och uppvärmning, vanligtvis med ånga. Befintligt rör ska vara rengjort och eventuella skarpa kanter bortfrästa för att inte nytt rör ska skadas vid indragning. Befintligt rör: Alla typer. Begränsningar: Schakt kan krävas vid servisavsättningar och ventiler. Klarar ej större riktningsavvikelser. Installationsyta: Nedstigningsbrunn eller schaktgrop för inmatning av plaströr. Rörlängd, diameter och material: m, mm, plast Används till: VA, gas.

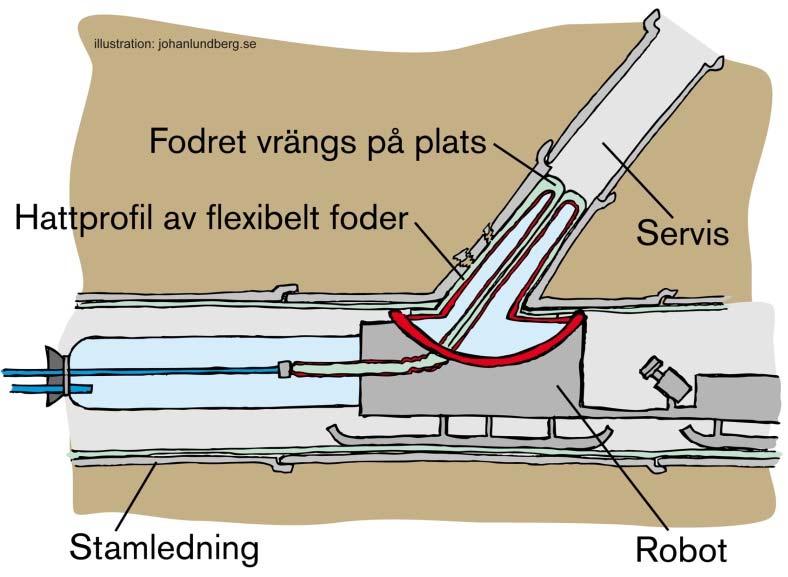

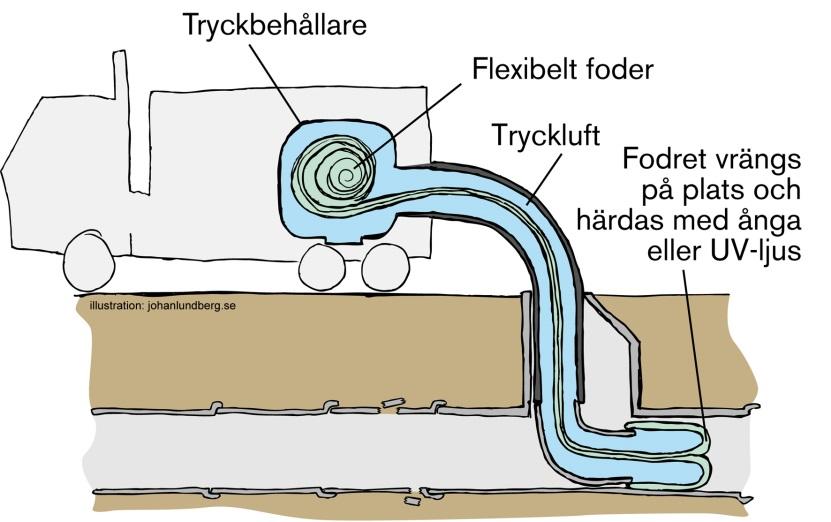

19 Schaktfria metoder för ledningsrenovering Infodring Flexibelt foder (Strumpa) Ett flexibelt foder bestående av plastmassa och armering blåses upp och härdas på plats i den befintliga ledningen. Serviser kan renoveras inifrån ledningen genom speciella hattprofiler av flexibelt foder som monteras på plats med robot Kort beskrivning: Det flexibla fodret består av filt, väv eller glasfiber som är indränkt med polyestermassa. Fodret som är beklätt med yttre och inre skyddsfolie, vinschas in i befintlig ledning eller vrängs in med hjälp av vattenpelare, tryckluft eller ånga. När fodret är på plats härdas det med UV ljus, varmvatten eller ånga. Befintligt rör: Alla typer och tvärsnitt. Begränsningar: Beroende på fodertyp finns eventuell begränsning med hänsyn till vatten och riktningsavvikelse. Installationsyta: Nedstigningsbrunn för inmontering av foder. Rörlängd, diameter och material: m, mm, plast Används till: VA, gas.
