1 Infrakulvert Vallastaden

2

3 Ett samarbete för framtiden Tekniska verken i Linköping och Uponor Infra är båda innovativa företag, som med stora kunskaper och engagemang jobbar utifrån det gemensamma målet att göra livet enklare för människor. Vi verkar för att nästa generation ska ha tillgång till rent vatten, och att avloppssystem fungerar. Vi jobbar med infrastruktur som inte syns, men som de flesta tar för given. Tekniska verkens vision, att bygga världens mest resurseffektiva region stämmer väl överens med Uponor Infras vision, att skapa bättre miljöer för människor att trivas i, utefter de målen skapar vi tillsammans infrastrukturen i en helt ny stadsdel, Vallastaden, i Linköping. Samarbetet mellan Tekniska verken och Uponor Infra kring Infrakulvert Vallstaden är ett lysande exempel på en resurseffektiv innovation, där företagen tillsammans uppfunnit en unik underjordisk infrastrukturlösning för ett hållbart samhälle. Infra- kulverten som är baserad på Weholite är 1,8 km lång med en innerdiameter på 2,2 m. Kulverten är till 100 % återvinningsbar och livlängden mer än 100 år, den sparar utrymme i tät stadsmiljö, går att serva och underhålla på ett smidigt sätt utan att gräva upp gator och inverka på trafik och invånare. Kulverten innehåller ledningar för inframedier som dricksvatten, spillvatten, fjärrvärme, fjärrkyla, el, fiber och sopsug. Allt i ett och samma rör. Med Infrakulvert Vallastaden lägger vi grunden för en fungerande och säker framtid som tar hänsyn till människors behov och miljö. Vi gör det möjligt att kombinera ett bekvämt vardagsliv med en hållbar livsstil. Infrakulvert Vallastaden erbjuder helt nya möjligheter för infrastrukturlösningar, med både social och ekologisk hållbarhet i fokus. Infrakulvert Vallastaden 3

4 Infrastrukturen i framtiden Fler och fler människor flyttar in till städerna och det blir allt vanligare att helt nya stadsdelar växer fram. Vatten, avlopp, värme, kraftkablar, bredband och sophantering utgör en väsentlig del av infrastrukturen och smarta lösningar kan bli avgörande för framtida drift och underhåll. Med traditionella lösningar måste gator grävas upp vid utbyggnation och renovering; kostsamma ingrepp som har stor inverkan på både trafik och miljö. Allt i en kulvert En prefabricerad infrakulvert är ett smart alternativ vid nybyggnation jämfört med en traditionell VA-installation. Lösningen möjliggör en snabb och effektiv installation samtidigt som en infrakulvert med all inframedia samlad underlättar framtida inspektioner, underhåll och felsökningar. 4 Infrakulvert Vallastaden

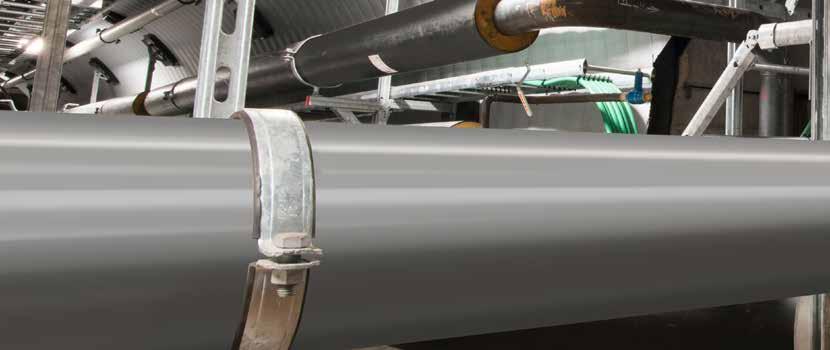

5 Infrakulvert Vallastaden Systemet i Vallastaden Utmaningen för Tekniska verken var att platsen för det planerade bostadsområdet hade mycket hög grundvattennivå, dåliga markförhållanden och att marken innehöll lera, silt och berg. Det var näst intill omöjligt att förlägga och underhålla infrastrukturen på ett traditionellt vis. Idé Tekniska verkens idé var att bygga en kulvert genom/i husområdet som var 100 % återvinningsbar och att man i framtiden kunde underhålla, renovera och förnya kulverten utan större störningar i marknivå. Uppdrag Uppdraget blev att tillsammans med Uponor Infra utveckla, designa och installera en infrakulvert, något som resulterade i Infrakulvert Vallastaden som nu är ett utvecklings- och samarbetsprojekt mellan Uponor Infra och Tekniska verken. Infrakulvert Vallastaden är ett koncept som är patenterat. Infrakulvert Vallastaden 5

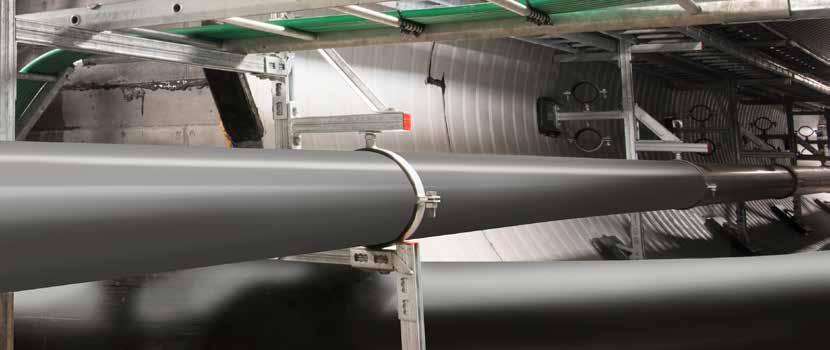

6 Stor valfrihet Designad lösning Ditt val av mediarör installeras direkt i fabrik, vilket möjliggör snabb installation på arbetsplatsen. Infrakulverten är helsvetsad och därmed vattentät. Längd och Dimension I konceptet Infrakulvert Vallastaden tillverkades rören från 4 upp till 32 meter. Längden på röret är beroende på antal mediarör och dimensioner på rören som ska installeras i kulvertröret. Infrakulvert Vallastaden är tillverkad i dimension 2,2 meter. Ringstyvhet Välj själv vilken ringstyvhetsklass du vill ha: 2 t o m 8 kn/m². En infrak erbjuder möjlighe framtida nader oc håll 6 Infrakulvert Vallastaden

7 ulvert unika ter till utbyggh under- Färg Välj själv vilken färg du vill ha på ditt rör. Svart med ljus insida är standard. Material Kulverten tillverkas av ett helsvetsat och tätt Weholiterör i PE. Infrakulvert Vallastaden 7

8 Infrakulvert Vallastaden - baserad på Weholite Infrakulvert Vallastaden är baserad på Weholite, en teknologi som Uponor utvecklat och förädlat i mer än 30 år. Uponors erfarenhet erbjuder en väl beprövad och hållbar lösning, med unika möjligheter till kundanpassning. En lösning som klarar tuff hantering och svåra installationsförhållanden, med bästa möjliga säkerhetsmarginal. En lösning som håller i mer än 100 år. Varje Weholite-projekt är 100 % anpassningsbart; längd, styvhet, material, färg etc. Teknologin erbjuder inte bara rör utan också paneler som ger en värld av nya möjligheter för kontrollkammare, pumpstationer, flödeskontrollkammare, ventilationskammare, flödesregulatorer m.m. Weholite-teknologin möjliggör fyllda profiler för viktning. Lösningen kan användas vid traditionell installation under mark, för relining samt vid marin förläggning. 8 Infrakulvert Vallastaden

9 Uponor Projektservice Uponor Infra utför skräddarsydda projekt runt om i hela världen. Vi bygger vår verksamhet på kundförståelse och vår långa erfarenhet har resulterat i ett unikt servicekoncept, med möjlighet att leverera helhetslösningar. Lösningar med fokus på framtid och miljö. Vi har samlat all vår erfarenhet och kunskap i ett team dedikerat för designade lösningar. Uponor Infra Projektservice erbjuder kundanpassade lösningar vid olika typer av krävande projekt. Beroende på kundens önskemål och projektets omfattning arbetar vi fram en projektlösning där Uponor Infra hjälper till med allt ifrån design av komplexa system till installation samt efterkontroll av det färdiga projektet. Vi tar ett helhetsansvar och ser till att du som kund får en och samma kontaktperson igenom hela projektet. Infrakulvert Vallastaden 9

10 Kontakta Uponor Infra Projektservice Jimmy Ohlsson Säljare Projektservice T M E jimmy.ohlsson@uponor.com Petri Tähtinen Säljare Projektservice T M E petri.tahtinen@uponor.com 10 Infrakulvert Vallastaden
