1 U P O N O R I N F R A S T R U K T U R R E F E R E N S E R V E N T I L AT I O N Referenser Ventilation

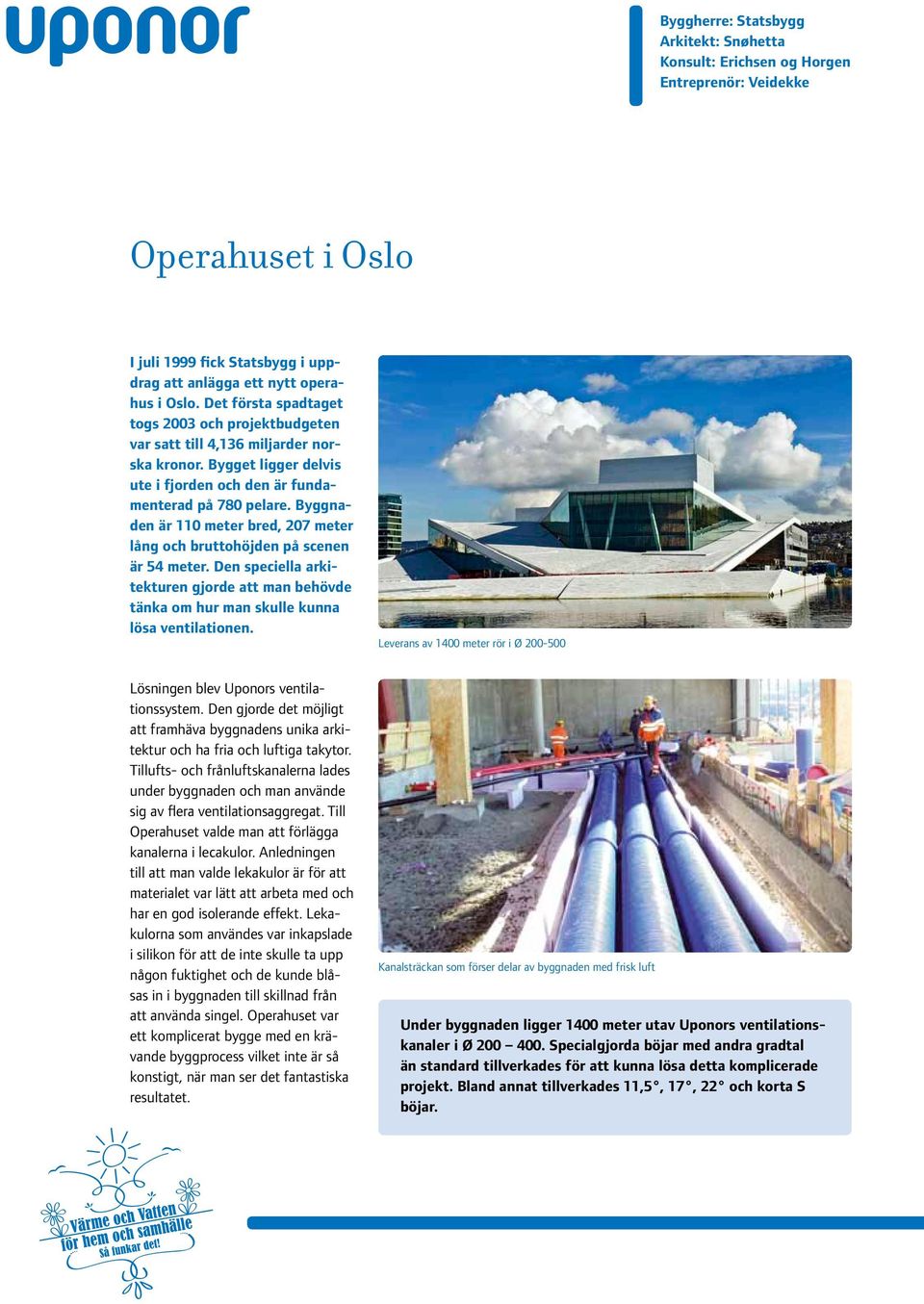

2 Byggherre: Statsbygg Arkitekt: Snøhetta Konsult: Erichsen og Horgen Entreprenör: Veidekke Operahuset i Oslo I juli 1999 fick Statsbygg i uppdrag att anlägga ett nytt operahus i Oslo. Det första spadtaget togs 2003 och projektbudgeten var satt till 4,136 miljarder norska kronor. Bygget ligger delvis ute i fjorden och den är fundamenterad på 780 pelare. Byggnaden är 110 meter bred, 207 meter lång och bruttohöjden på scenen är 54 meter. Den speciella arkitekturen gjorde att man behövde tänka om hur man skulle kunna lösa ventilationen. Leverans av 1400 meter rör i Ø Lösningen blev Uponors ventilationssystem. Den gjorde det möjligt att framhäva byggnadens unika arkitektur och ha fria och luftiga takytor. Tillufts- och frånluftskanalerna lades under byggnaden och man använde sig av flera ventilationsaggregat. Till Operahuset valde man att förlägga kanalerna i lecakulor. Anledningen till att man valde lekakulor är för att materialet var lätt att arbeta med och har en god isolerande effekt. Lekakulorna som användes var inkapslade i silikon för att de inte skulle ta upp någon fuktighet och de kunde blåsas in i byggnaden till skillnad från att använda singel. Operahuset var ett komplicerat bygge med en krävande byggprocess vilket inte är så konstigt, när man ser det fantastiska resultatet. Kanalsträckan som förser delar av byggnaden med frisk luft Under byggnaden ligger 1400 meter utav Uponors ventilationskanaler i Ø Specialgjorda böjar med andra gradtal än standard tillverkades för att kunna lösa detta komplicerade projekt. Bland annat tillverkades 11,5, 17, 22 och korta S böjar.

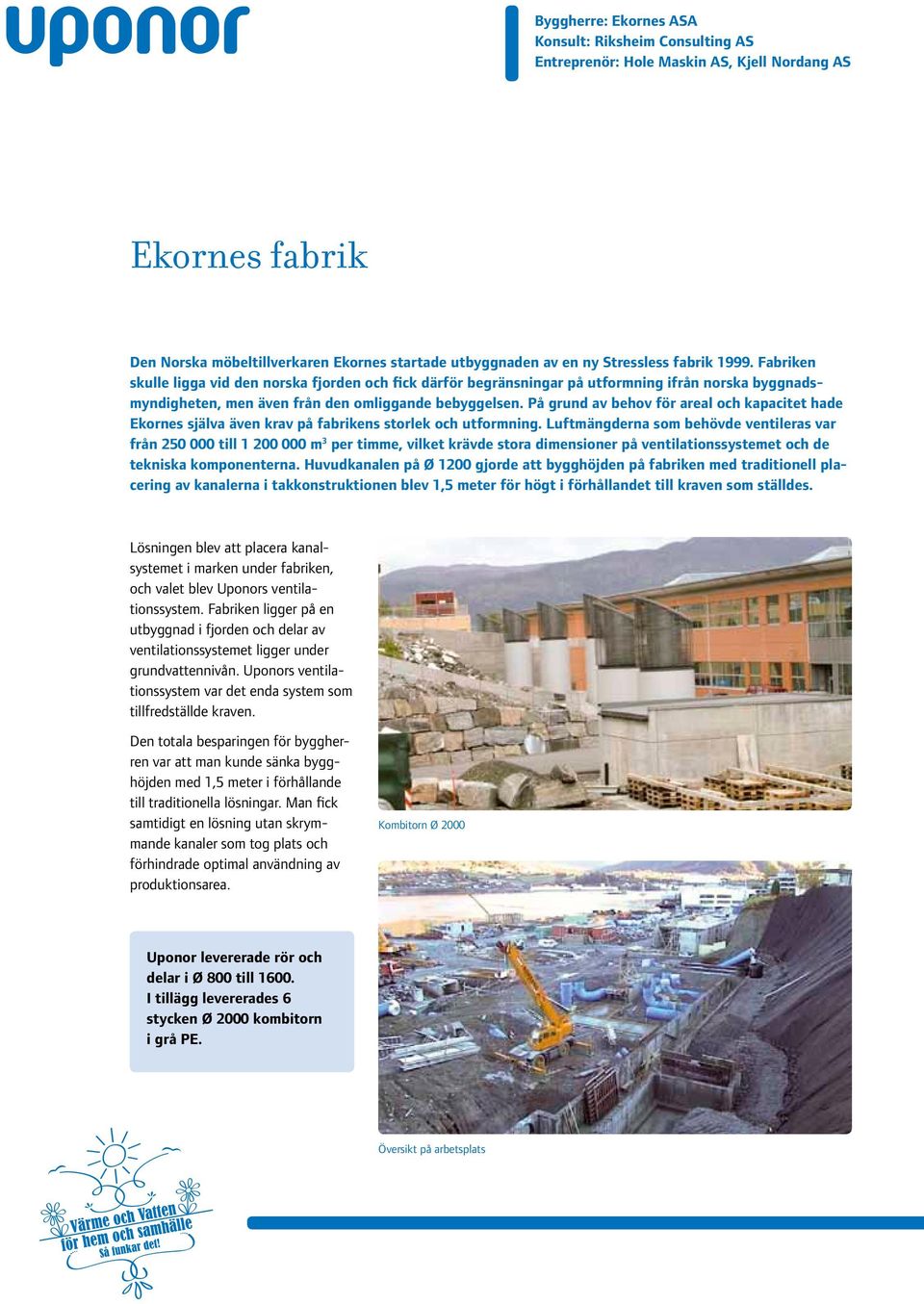

3 Byggherre: Ekornes ASA Konsult: Riksheim Consulting AS Entreprenör: Hole Maskin AS, Kjell Nordang AS Ekornes fabrik Den Norska möbeltillverkaren Ekornes startade utbyggnaden av en ny Stressless fabrik Fabriken skulle ligga vid den norska fjorden och fick därför begränsningar på utformning ifrån norska byggnadsmyndigheten, men även från den omliggande bebyggelsen. På grund av behov för areal och kapacitet hade Ekornes själva även krav på fabrikens storlek och utformning. Luftmängderna som behövde ventileras var från till m 3 per timme, vilket krävde stora dimensioner på ventilationssystemet och de tekniska komponenterna. Huvudkanalen på Ø 1200 gjorde att bygghöjden på fabriken med traditionell placering av kanalerna i takkonstruktionen blev 1,5 meter för högt i förhållandet till kraven som ställdes. Lösningen blev att placera kanalsystemet i marken under fabriken, och valet blev Uponors ventilationssystem. Fabriken ligger på en utbyggnad i fjorden och delar av ventilationssystemet ligger under grundvattennivån. Uponors ventilationssystem var det enda system som tillfredställde kraven. Den totala besparingen för byggherren var att man kunde sänka bygghöjden med 1,5 meter i förhållande till traditionella lösningar. Man fick samtidigt en lösning utan skrymmande kanaler som tog plats och förhindrade optimal användning av produktionsarea. Kombitorn Ø 2000 Uponor levererade rör och delar i Ø 800 till I tillägg levererades 6 stycken Ø 2000 kombitorn i grå PE. Översikt på arbetsplats

4 Byggherre: Stadsfastigheter Malmö Konsult: Grontmij AB Arkitekt: Arkitektgruppen i Malmö AB Entreprenör: Markbyggnadsgruppen Sofielundsskolan Uponor var med och levererade till ombyggnationen av Sofielundsskolan i Malmö. Skolan som byggdes 1949 var i dåligt skick samt var från början byggd för 1300 elever. När skolan än gång byggdes var den en av Nordens största skolor. Skolan har sedan den byggdes minskat i antal elever och idag har man ca 500. Det nya fläktrummet lades som en separat byggnad och Uponors system transporterar luften från fläktrummet och in till skolan. Även uteluften tas in och avluften förs bort i Uponors kanaler. På grund av rädsla för vandalism valde man att endast utnyttja Uponors system för intag av uteluften och utförsel av avluften till marknivå. Uponor levererade rör och delar i Ø 600 till 1000.

5 Byggherre: AB Stockholmslokaltrafik Konsult: Projekt engagemang Ventilationsentreprenör: YIT Sverige AB SL tunnelbanestation Östermalmstorg Norra SL har startat ett projekt som de kallar för Mötesplats SL. Inom ramen för detta projekt skall ett antal tunnelbaneuppgångar moderniseras med trevligare miljöer, fler butiker och utökad information till resenärer. Först ut att byggas om blev Östermalmstorgs station. Senare kommer bl.a. stationerna vid Hornstull, Gullmarsplan och Tekniska högskolan att byggas om. Uponor har varit med och levererat markförlagd ventilation till Östermalmstorg station. Anledningen till att man valde att lägga ventilationskanalerna i marken var för att det inte fanns utrymme att placera dem på traditionellt vis i takkonstruktionen. På vissa delar har man varit tvungna till att spränga bort berg för att göra plats åt kanalerna. Till projektet har rör och delar i Ø använts.

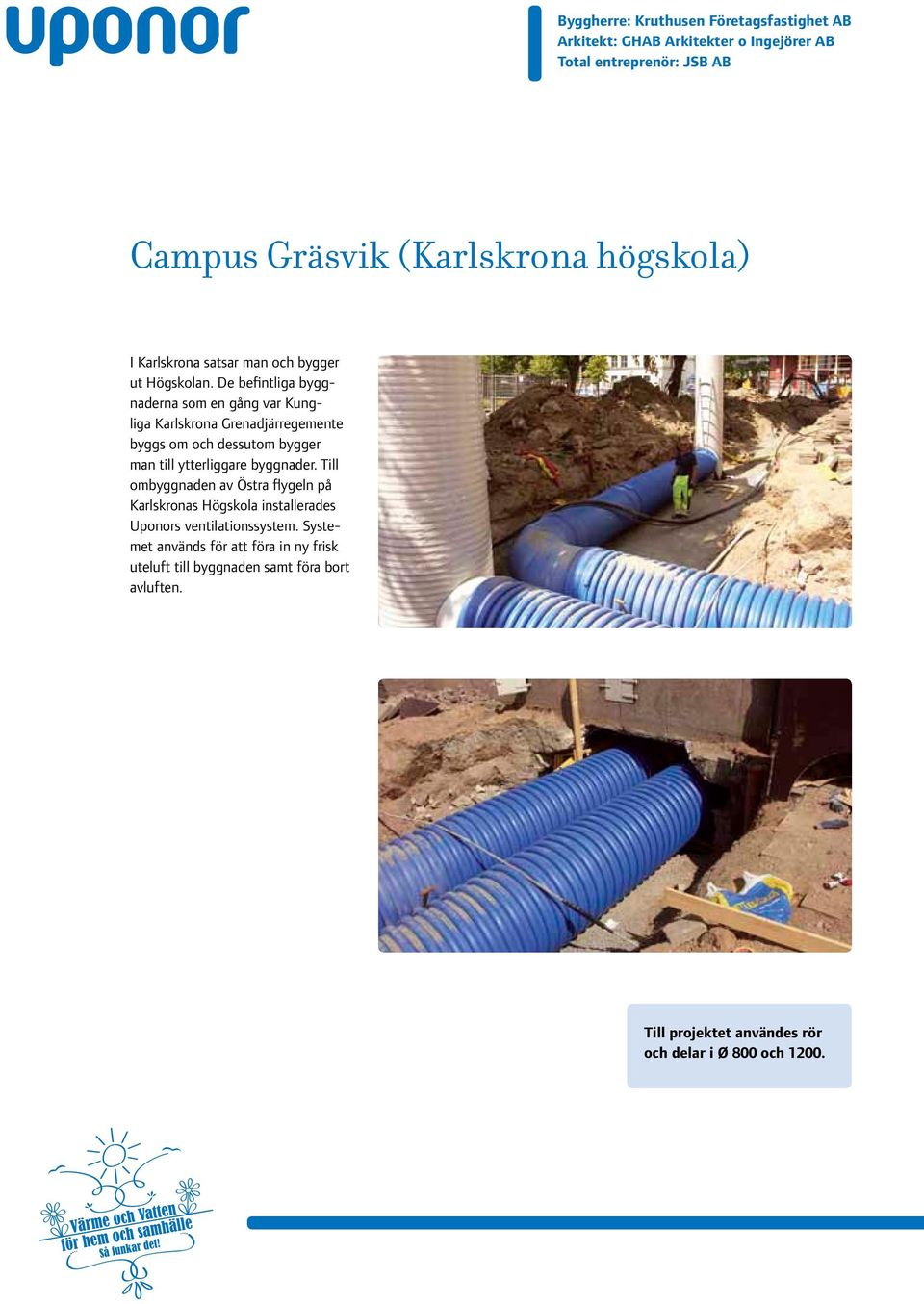

6 Byggherre: Kruthusen Företagsfastighet AB Arkitekt: GHAB Arkitekter o Ingejörer AB Total entreprenör: JSB AB Campus Gräsvik (Karlskrona högskola) I Karlskrona satsar man och bygger ut Högskolan. De befintliga byggnaderna som en gång var Kungliga Karlskrona Grenadjärregemente byggs om och dessutom bygger man till ytterliggare byggnader. Till ombyggnaden av Östra flygeln på Karlskronas Högskola installerades Uponors ventilationssystem. Systemet används för att föra in ny frisk uteluft till byggnaden samt föra bort avluften. Till projektet användes rör och delar i Ø 800 och 1200.

7 Byggherre: Grand Hotell Stockholm Byggherre ombud: HIFAB Arkitekt: Per Öberg Arkitekt AB Konsult: ÅF Installation Ventilationsentreprenör: Ventilator Montering UVS: Aktiebolaget Knuttes Rör Grand Hotell Stockholm Till den nya spa-avdelningen på Grand Hotell i Stockholm installerades Uponors ventilationssystem till delar av ventilationsanläggningen. Totalytan för gym och spa-avdelning är på ca 1500 m 2. En liten del av ventilationssystemet lades i marken under byggnaden. Dessa kanaler lades under grundvattnet vilket kräver att systemet är 100 % vattentätt. Uponor har ett tätt system som uppfyller kraven i NS3420-H och är så säkert att det kan läggas i grundvatten. Ventilator som var ventilationsentreprenörer för detta projekt hyrde in Knutte Alm som jobbar på Aktiebolaget Knuttes Rör för att montera Uponors system. Eftersom UVS kanaler ligger under grundvattennivån så ställer NS H höga krav på täthetsprovningen av systemet. För att kunna täthetsprova systemet fick man hyra in 3VA AB. Uponor levererade rör och delar i dimensionerna Ø 250 och 500.

8 Byggherre: Specialfastigheter Sverige AB Arkitekt: White Arkitekter AB Ventilationskonsult: SWECO Systems AB Ventilationsentreprenör: Torpheimersgruppen AB Linköpings flygmuseum Muséet i sin nuvarande form har funnits sedan 1984 men byggdes ut I dag står Flygvapenmuséet inför sin största utbyggnad någonsin och har ambition till att bli ett modernt kulturhistoriskt museum. Efter utbyggnaden kommer muséet även ha restaurant, hörsal, bibliotek, faktarum och ett science center på tema flyg. Uponors ventilationssystem för ut tilluften till delar av anläggningen. Anledningen till att man använde sig av markförlagd ventilation var för att få en snyggare arkitektur utan en massa synliga ventilationskanaler. På platsen där muséet ligger har man problem med höga radonvärden. Detta löstes enkelt genom att använda Uponors ingjutningsmuff som även säkrar mot att radongaser tar sig igenom. Renoveringen har tagit fart Illustration av nya flygplansmuséet Uponor levererade rör och delar i dimensionerna Ø 250 och 400.
