1 Projekt Infrakulvert Vallastaden Klas Gustafsso vvd Tekniska verken i Linköping

2 Vision Vi ska bygga världens mest resurseffektiva region

3 Området för Vallastaden

4 Människan bygger staden

5 Kvarteret Upplevelsemässigt och arkitekturmässigt, en spännande plats Parkrum för identitet och välbefinnande. Det är bara att gå ut, alltid händer det något Genom den småskaliga och täta staden tänker vi att chansen för möten i vardagen ökar.. Universitetet möter staden Det är något lekfullt och galet över hela Vallastaden

6 Vallastaden

7 Infrakulvert Vallastaden

8 Utmaningen Tekniska verkens utmaning var att bygga infrastruktur utifrån en arkitektmodell över en stadsdel! Förutsättningar inför projektering var: Ett ungefärligt antal fastigheter Viss info om BTA Ide om typ av byggnad Byggnader utan källare Besvärliga markförhållanden Trånga gatusektioner Infrastrukturen förlagd innan man haft dialog med byggherrar Fjärrvärme Sopsug Anslut till befintliga nät och anläggningar Anpassa till område, byggteknik och slutanvändare Tänk nytt och innovativt Anpassa till det övergripande tänket med smala cykelfartsgator som även är kraftigt möblerade vilket också kvartersmarken är. (finns ine utrymme för traditionell schaktning och förläggning)

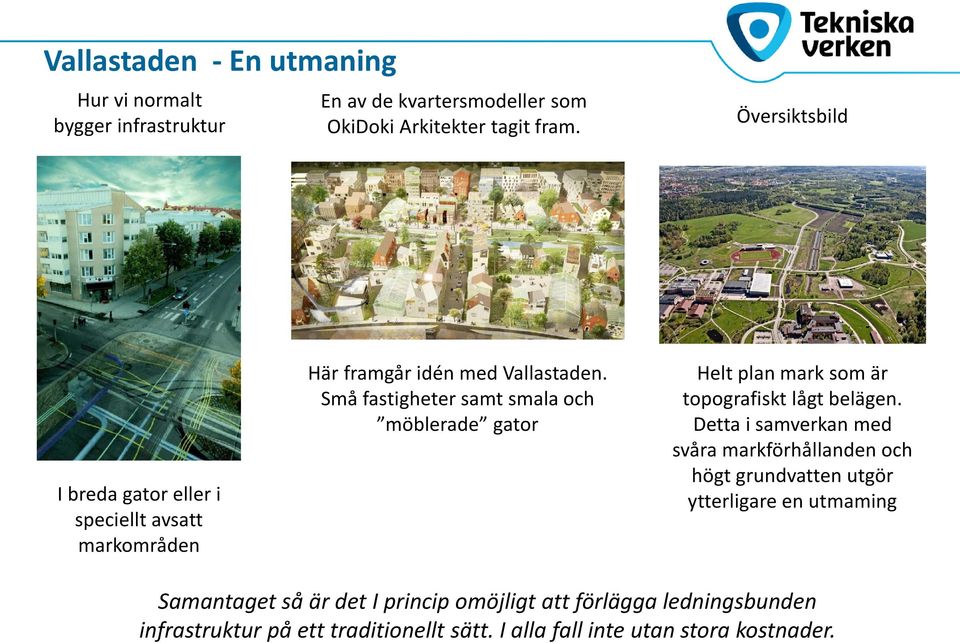

9 Vallastaden - En utmaning Hur vi normalt bygger infrastruktur En av de kvartersmodeller som OkiDoki Arkitekter tagit fram. Översiktsbild I breda gator eller i speciellt avsatt markområden Här framgår idén med Vallastaden. Små fastigheter samt smala och möblerade gator Helt plan mark som är topografiskt lågt belägen. Detta i samverkan med svåra markförhållanden och högt grundvatten utgör ytterligare en utmaming Samantaget så är det I princip omöjligt att förlägga ledningsbunden infrastruktur på ett traditionellt sätt. I alla fall inte utan stora kostnader.

10 Hur vad och varför med dessa förutsättningar Hur öka resurseffektiviteten genom att göra den ledningsbundna infrastrukturen till 100 % återvinningsbar? Kombinationen tät bebyggelse och dåliga markförhållanden gör traditionell förläggning i praktiken omöjlig. Tanken på en kulvert växte fram. Kulvert = inget nytt. Men om man kan göra den småskalig med hög prefabriseringsgrad, enkel att: förlägga underhålla drifta förändra (invändig infrastruktur) över tid återvinna. Så blev det ett annorlunda kulverttänk. Ursprungskalkyler jämförde kulvert kontra dubbelsidig kvarvarande spont i de markförhållanden och gatumiljöer som gäller för Vallastaden.

11 Idén Grundidén inritad i förslag till DP (ca 800m kulvert) Kulvertsystemet skulle bestå av rör samt kammare för avvinkling och fördelning av infrastruktur till byggnaderna.

12 Test o beräkningar Prototyperna. Praktisk idé inför projekteringar (allt i betong)

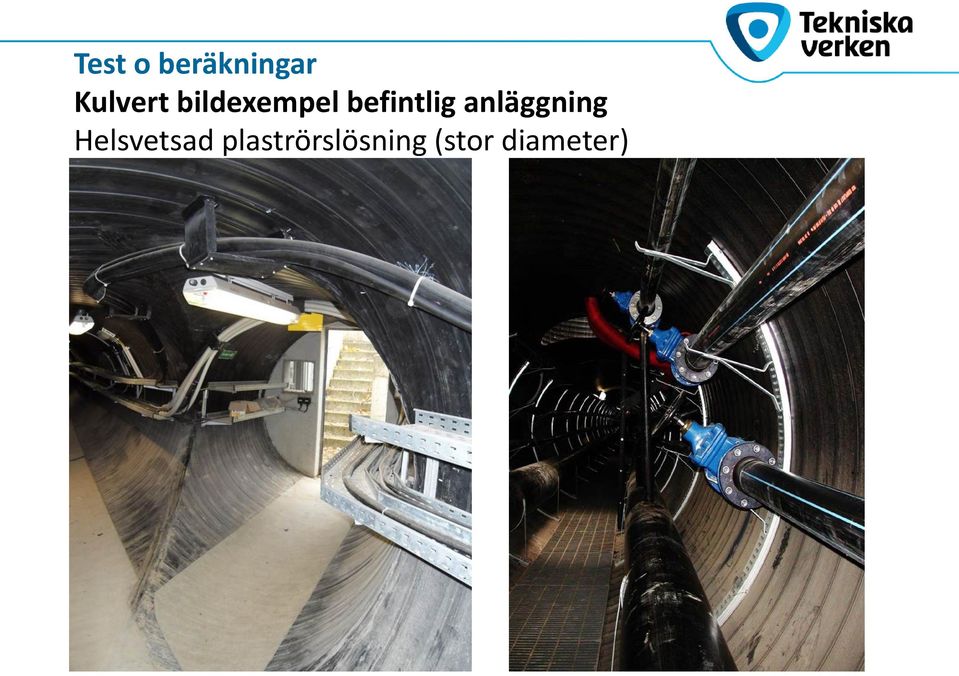

13 Test o beräkningar Kulvert bildexempel befintlig anläggning Helsvetsad plaströrslösning (stor diameter)

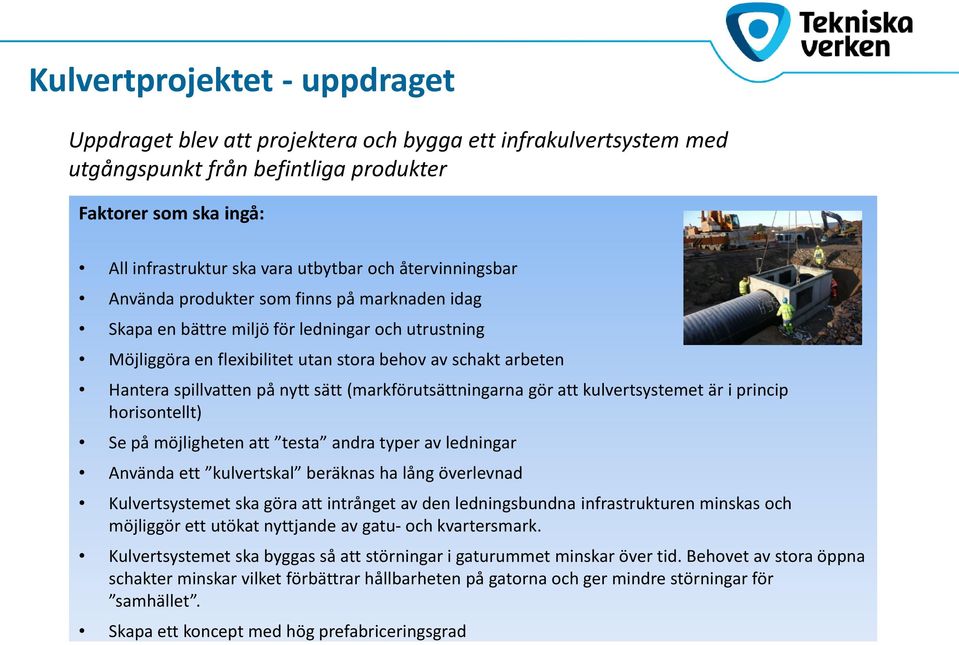

14 Kulvertprojektet - uppdraget Uppdraget blev att projektera och bygga ett infrakulvertsystem med utgångspunkt från befintliga produkter Faktorer som ska ingå: All infrastruktur ska vara utbytbar och återvinningsbar Använda produkter som finns på marknaden idag Skapa en bättre miljö för ledningar och utrustning Möjliggöra en flexibilitet utan stora behov av schakt arbeten Hantera spillvatten på nytt sätt (markförutsättningarna gör att kulvertsystemet är i princip horisontellt) Se på möjligheten att testa andra typer av ledningar Använda ett kulvertskal beräknas ha lång överlevnad Kulvertsystemet ska göra att intrånget av den ledningsbundna infrastrukturen minskas och möjliggör ett utökat nyttjande av gatu- och kvartersmark. Kulvertsystemet ska byggas så att störningar i gaturummet minskar över tid. Behovet av stora öppna schakter minskar vilket förbättrar hållbarheten på gatorna och ger mindre störningar för samhället. Skapa ett koncept med hög prefabriceringsgrad

15 Resultatet. En kombination av plaströr och betongkammare. I Vallastaden plaströr med in inre diameter på 2,2m samt funktions och platsanpassade betongkammare.

16 Idén Princip anslutning kammare - fastighet Elnät Fiber Fjärrvärme Spill Vatten

17 Provmontage November 2013

18 Utveckling förläggning - montage

19 Utveckling förläggning - montage

20 Utveckling förläggning - montage

21 Utveckling förläggning - montage Princip kulvertrör från 3D - projektering

22 Utveckling förläggning - montage Kammare från 3D-proj

23 Utveckling förläggning - montage

24 Utveckling förläggning montage Kulvertsektion klar att lyfta Stativ, kabelstegar, rör för VA o Fjv monterade + belysning förmonterade

25 Utveckling förläggning montage Sista sektionerna i februari 2015

26 Utveckling förläggning - montage Prototypritning teknikutrymme Felleshus - Från 3D projektering

27 Utveckling förläggning - montage Prototypritning teknikutrymme Felleshus - Från 3D projektering Prototypritning teknikutrymme Felleshus - Från 3D projektering

28

29

30

31 Vallastaden Kulvertsystemet omfattar idag ca 1800 m. Orange markering i öster är projekterad kulvert men som inte byggs nu.

32 Vy från bäckparken

33 Vallastaden - Kulvertprojektet Kulvertprojektet har varit och är ett utvecklingsprojekt i samarbete med leverantörer. Resultatet är idag ett standardiserat byggkoncept med patent och patentansökningar. Tekniska verkens kunskap har licensierats ut och konceptet tillverkas och säljs av Uponor Ett projekt som uppmärksammas av både kommuner och branschföretag i Sverige.

34 Vallastaden. Ytterligare en pusselbit i färden mot vår vision

35 Vision Vi ska bygga världens mest resurseffektiva region
