1 k lim atsk yddat b ygg ande BYGGRUPPEN R APPORT 20 09:2

2 Hållbart byggande i Dalarna I ByggDialog Dalarna sker en fördjupad samverkan mellan sektorsaktörer i syfte att utveckla ett långsiktigt, sunt, hållbart och lönsamt byggande och förvaltande av byggnadsverk i länet. Målen är att förverkliga de miljömål för den bebyggda miljön som beslutats i länet. Samhällsplanering, energihushållning, materialhushållning, utfasning av farliga ämnen, säkerställande av god innemiljö, kvalitet, kulturmiljö och arkitektoniska värden är områden som arbetet fokuseras till. De metoder som används har lyckats omvandla mål och diskussioner till praktiskt arbete som de olika dialoggrupperna uttrycker i så kallade handlingsplaner. Resultatet av dialogen och det goda samspelet bidrar till en för länet positiv utveckling.

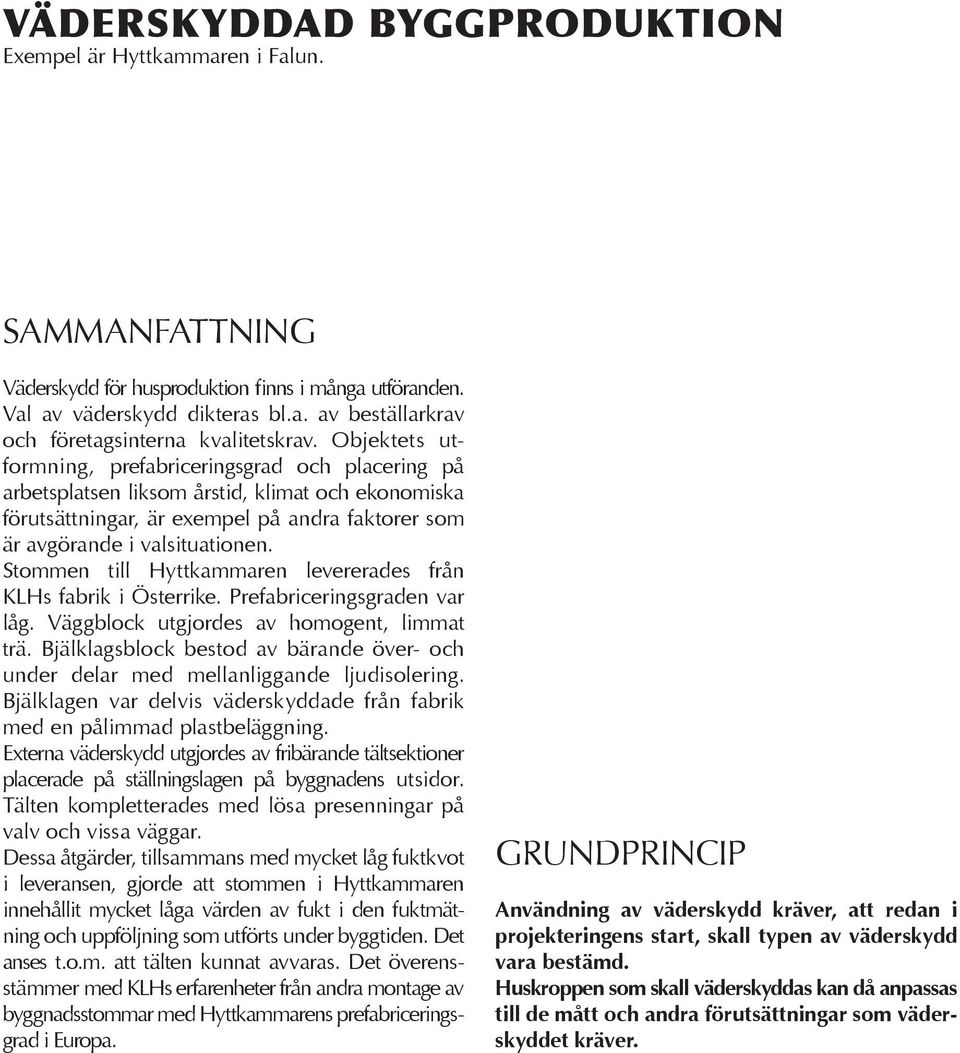

3 Väderskyddad byggproduktion Exempel är Hyttkammaren i Falun. SAMMANFATTNING Väderskydd för husproduktion finns i många utföranden. Val av väderskydd dikteras bl.a. av beställarkrav och företagsinterna kvalitetskrav. Objektets utformning, prefabriceringsgrad och placering på arbetsplatsen liksom årstid, klimat och ekonomiska förutsättningar, är exempel på andra faktorer som är avgörande i valsituationen. Stommen till Hyttkammaren levererades från KLHs fabrik i Österrike. Prefabriceringsgraden var låg. Väggblock utgjordes av homogent, limmat trä. Bjälklagsblock bestod av bärande över- och under delar med mellanliggande ljudisolering. Bjälklagen var delvis väderskyddade från fabrik med en pålimmad plastbeläggning. Externa väderskydd utgjordes av fribärande tältsektioner placerade på ställningslagen på byggnadens utsidor. Tälten kompletterades med lösa presenningar på valv och vissa väggar. Dessa åtgärder, tillsammans med mycket låg fuktkvot i leveransen, gjorde att stommen i Hyttkammaren innehållit mycket låga värden av fukt i den fuktmätning och uppföljning som utförts under byggtiden. Det anses t.o.m. att tälten kunnat avvaras. Det överensstämmer med KLHs erfarenheter från andra montage av byggnadsstommar med Hyttkammarens prefabriceringsgrad i Europa. GRUNDPRINCIP Användning av väderskydd kräver, att redan i projekteringens start, skall typen av väderskydd vara bestämd. Huskroppen som skall väderskyddas kan då anpassas till de mått och andra förutsättningar som väderskyddet kräver.

4 04

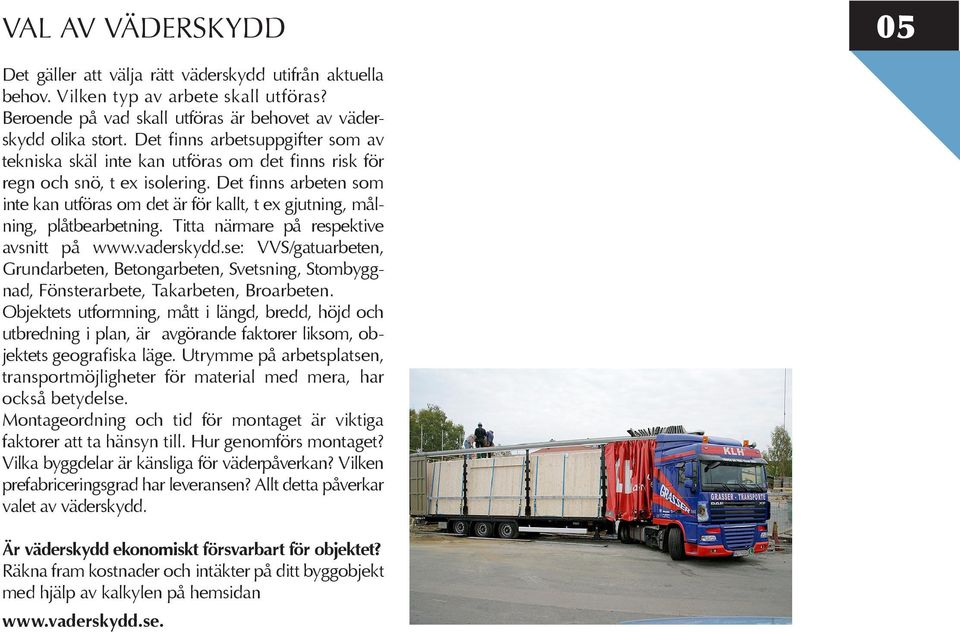

5 VAL AV VÄDERSKYDD 05 Det gäller att välja rätt väderskydd utifrån aktuella behov. Vilken typ av arbete skall utföras? Beroende på vad skall utföras är behovet av väderskydd olika stort. Det finns arbetsuppgifter som av tekniska skäl inte kan utföras om det finns risk för regn och snö, t ex isolering. Det finns arbeten som inte kan utföras om det är för kallt, t ex gjutning, målning, plåtbearbetning. Titta närmare på respektive avsnitt på VVS/gatuarbeten, Grundarbeten, Betongarbeten, Svetsning, Stombyggnad, Fönsterarbete, Takarbeten, Broarbeten. Objektets utformning, mått i längd, bredd, höjd och utbredning i plan, är avgörande faktorer liksom, objektets geografiska läge. Utrymme på arbetsplatsen, transportmöjligheter för material med mera, har också betydelse. Montageordning och tid för montaget är viktiga faktorer att ta hänsyn till. Hur genomförs montaget? Vilka byggdelar är känsliga för väderpåverkan? Vilken prefabriceringsgrad har leveransen? Allt detta påverkar valet av väderskydd. Är väderskydd ekonomiskt försvarbart för objektet? Räkna fram kostnader och intäkter på ditt byggobjekt med hjälp av kalkylen på hemsidan

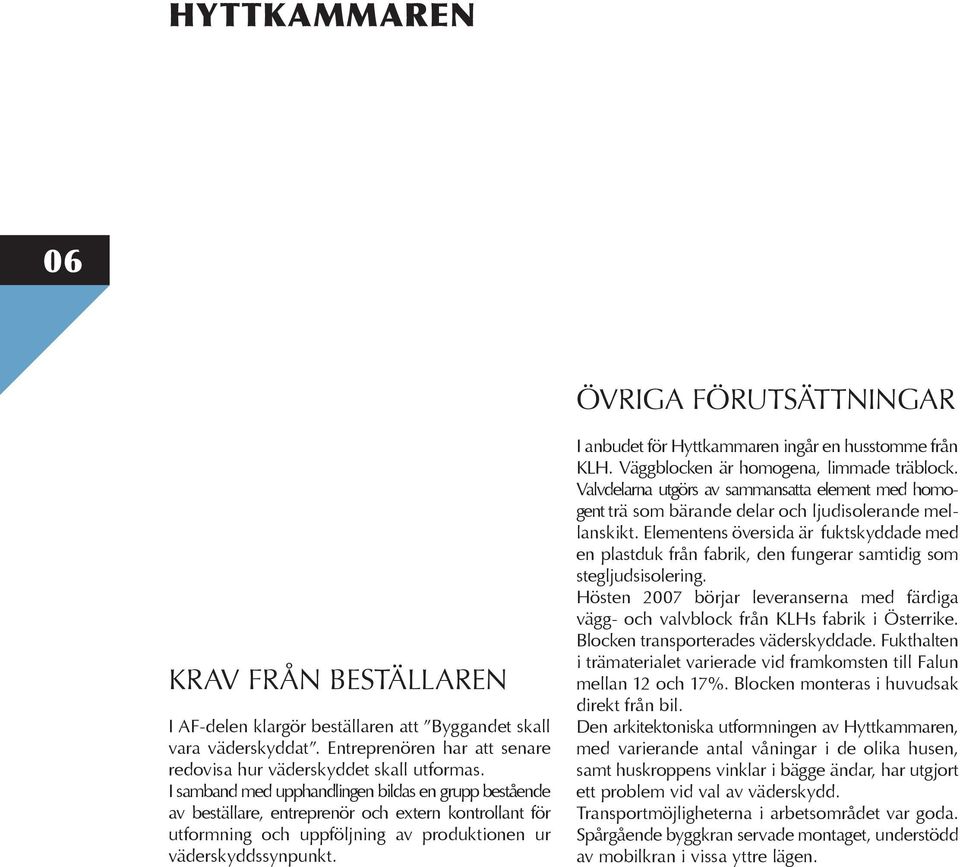

6 HYTtKAMMAREN 06 Övriga förutsättningar Krav från beställaren I AF-delen klargör beställaren att Byggandet skall vara väderskyddat. Entreprenören har att senare redovisa hur väderskyddet skall utformas. I samband med upphandlingen bildas en grupp bestående av beställare, entreprenör och extern kontrollant för utformning och uppföljning av produktionen ur väderskyddssynpunkt. I anbudet för Hyttkammaren ingår en husstomme från KLH. Väggblocken är homogena, limmade träblock. Valvdelarna utgörs av sammansatta element med homogent trä som bärande delar och ljudisolerande mellanskikt. Elementens översida är fuktskyddade med en plastduk från fabrik, den fungerar samtidig som stegljudsisolering. Hösten 2007 börjar leveranserna med färdiga vägg- och valvblock från KLHs fabrik i Österrike. Blocken transporterades väderskyddade. Fukthalten i trämaterialet varierade vid framkomsten till Falun mellan 12 och 17%. Blocken monteras i huvudsak direkt från bil. Den arkitektoniska utformningen av Hyttkammaren, med varierande antal våningar i de olika husen, samt huskroppens vinklar i bägge ändar, har utgjort ett problem vid val av väderskydd. Transportmöjligheterna i arbetsområdet var goda. Spårgående byggkran servade montaget, understödd av mobilkran i vissa yttre lägen.

7 07 Vårt val För att väderskydda Hyttkammaren valdes en lösning där man byggde en ställning runt huset.på den placerades fribärande tält av fabrikat Smireco. Viss komplettering av skyddet utgjordes av presenningar på väggar som inte var skyddade under valvet vid dagens slut. Valvelementen var delvis fuktskyddade från fabrik. Vi valde att täcka de monterade bjälklagen med stora presenningar, 15 x 15 meter, inköpta i Österrike och rekommenderade av KLH. Tälten lyftes av och på under montaget av väggar och valv. Vårt val av väderskydd lämpade sig särskilt väl för det mycket snabba montaget, ca 5 veckor. Alternativa väderskyddsprinciper, se olika typer av väderskydd, har alla sina fördelar och nackdelar. Vårt val avgjordes av den flexibilitet lösa tältdelar medför, samtidigt som årstiden var till vår fördel. Ett så snabbt montage och den prefabriceringsgraden som Hyttkammarens, kan inte ekonomiskt bära ett mer komplicerat system för väderskydd.

8 08 Resultat Fuktmätning har skett löpande vid blockleverans och i lägenheter under arbetets gång. Mätning har skett i bjälklagselement, väggblock, syllar och hammarband på utfackningsväggar före isolering. Likaså har mätning utförts i betongbjälklaget över källarvåningen. Fuktsäkerhetsdokumentationen visar att fuktkvoten i syllar varierat mellan 9 och 22 %. De prefabricerade väggblocken har i genomsnitt hållit en fuktkvot på 12 %. I bjälklagen har fuktkvoten varierat mellan 7 och 21 %. Relativ fuktighet i bjälklagsisolering har varierat mellan 45 och 65 % samtidigt som temperaturen varierat mellan plus 0 till 8 grader. Resultaten har varit över förväntan bra. Kostnad för hyra och hantering av vårt väderskydd har vi i efterkalkyl uppskattat till under 5 % av stomleveransens kostnad, kostnaden för väderskyddet hade kunnat reduceras med de erfarenheter vi har idag. Erfarenhet Vi valde en enkel variant av väderskydd för montaget på Hyttkammaren. Enligt arbetsledningen på plats skulle det goda resultatet kunnat bestå utan extra väderskydd än storpresenning, 15 x 15 meter, på valv och komplettering med traditionella presenningar på vissa väggar. Tältdelarna var också en arbetsmiljörisk i lyftmomenten, då de utgjorde ett stort vindfång, särskilt högre upp i stommontaget. Den stomleverans KLH levererade till Hyttkammaren klarar ett montage utan tält. Det var också KLH-montörernas uppfattning. Det är en erfarenhet vi kan ta med oss till nästa objekt.

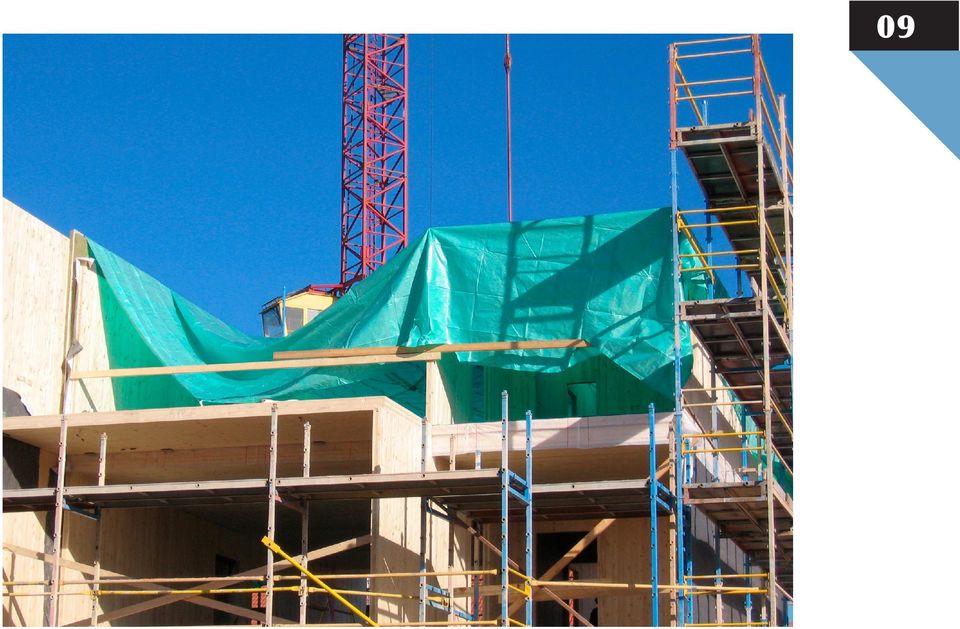

9 09

10 Olika typer av väderskydd Detta material är kopierat från hemsidan 10 Tillverkare av små väderskydd Här har du information och länkar till ett antal svenska tillverkare av små väderskydd: A-tent Bjarnes system AB RN-kroken Noma tält AB

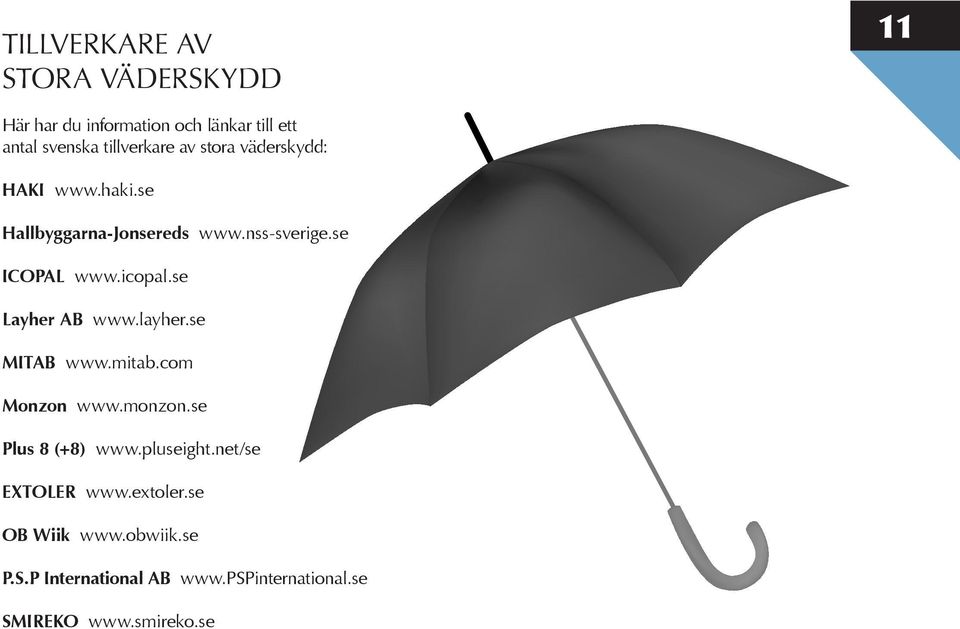

11 Tillverkare av stora väderskydd 11 Här har du information och länkar till ett antal svenska tillverkare av stora väderskydd: HAKI Hallbyggarna-Jonsereds ICOPAL Layher AB MITAB Monzon Plus 8 (+8) EXTOLER OB Wiik P.S.P International AB SMIREKO

12 CHECKLISTA INFÖR VAL AV VÄDERSKYDD Punkter att tänka igenom i projekterings- och planeringsstadiet: 12 Typ av stomme Trä Betong Annat Fuktkänslighet, uttorkningstider Prefabriceringsgrad på bjälklag och väggar Platsbyggt Låg Hög Mycket hög Huskroppens utformning i plan Rektangulär Rektangulär med utskjutande partier Vinklad Bredd Längd Huskroppens utformning i höjd Antal våningar Olika antal våningar i husets längdled Prefabricerbart tak eller inte Arbetsplatsen Utrymme för ev. hantering av väderskydd, avställningsyta Fasadställning som underbyggnad för väderskydd Utrymme för kran Utrymme för materialtransport, vägnät, upplagsyta Geografisk belägenhet, vind och klimat

13 13 Erfarenheter från tidigare objekt med väderskydd: Hyttkammaren i Falun och andra objekt. Krav från beställare eller företagsinterna krav på väderskyddat byggande: AF-delen eller egna rutiner eller krav i entreprenadföretaget. Allmän och specifik information om väderskydd:

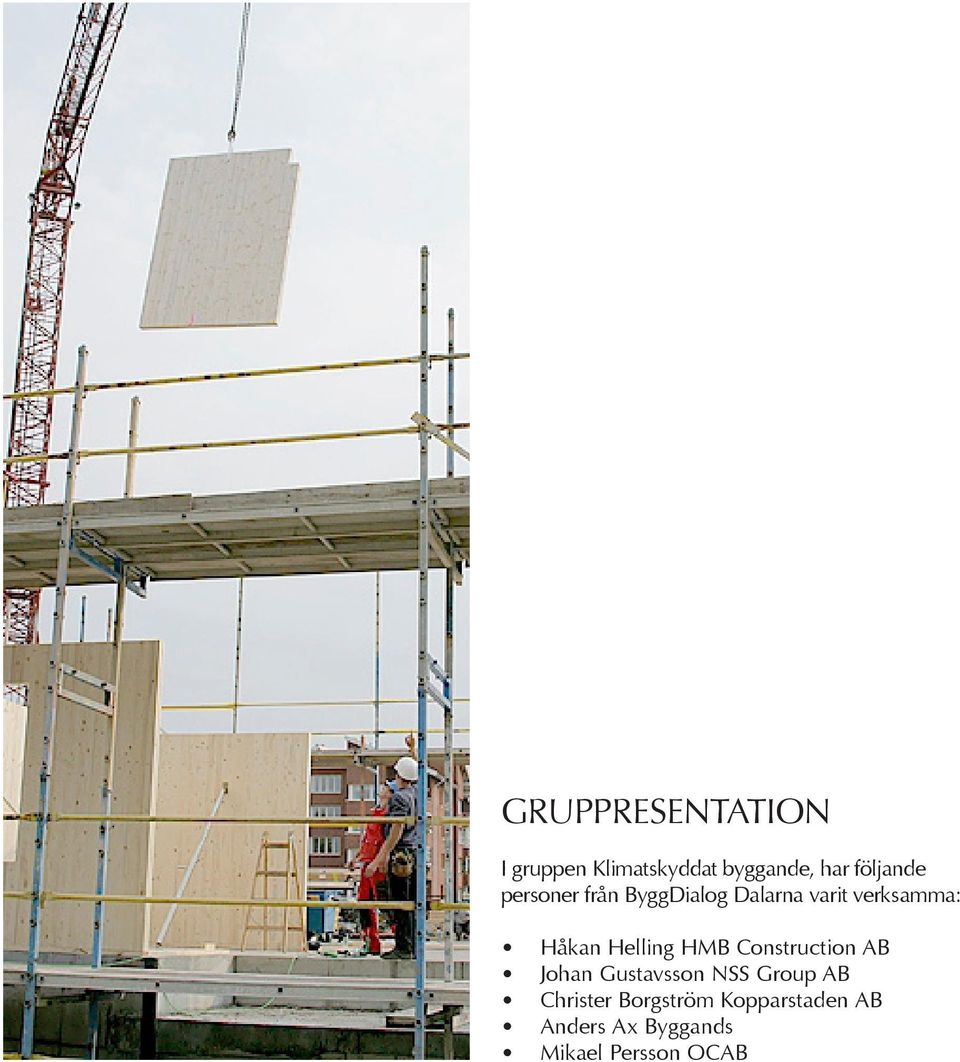

14 Gruppresentation I gruppen Klimatskyddat byggande, har följande personer från ByggDialog Dalarna varit verksamma: Håkan Helling HMB Construction AB Johan Gustavsson NSS Group AB Christer Borgström Kopparstaden AB Anders Ax Byggands Mikael Persson OCAB
