1 Tillsammans för världens mest hållbara stad

2 Vem är Kenth 26 år erfarenhet av drift & underhåll för ledningsnät Enhetschef för LM, materialförsörjning för drift & underhåll LM har stort engagemang för utvecklingsprocesser för underhåll av ledningsnätet Cykel entusiast med 15 starter i Vättern runt, cyklar närmare 1000 mil om året

3 Vad ska jag prata om Stockholm Vatten och Avfalls utmaningar rörande behovet av ledningsförnyelse Behovet av utveckling av produkt eller metod och hur vi ska göra detta tillsammans Hur kan vi tillsammans skapa ett bra klimat för utveckling Det lilla utvecklings projektet med Frazer en möjlig framtida produkt.

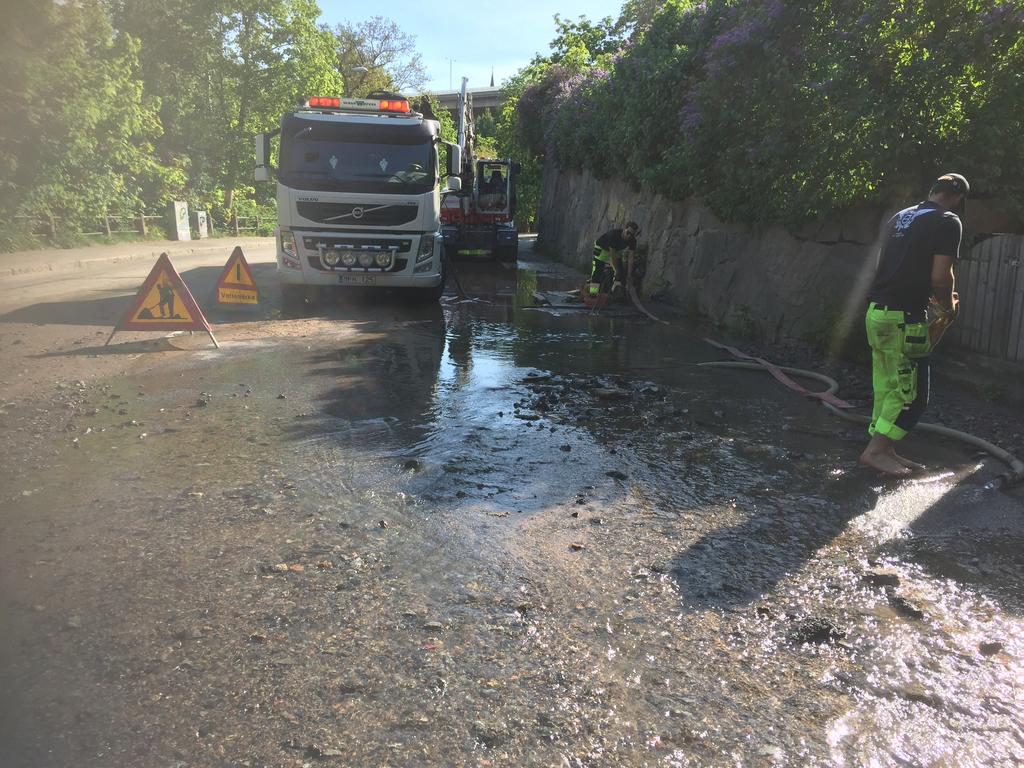

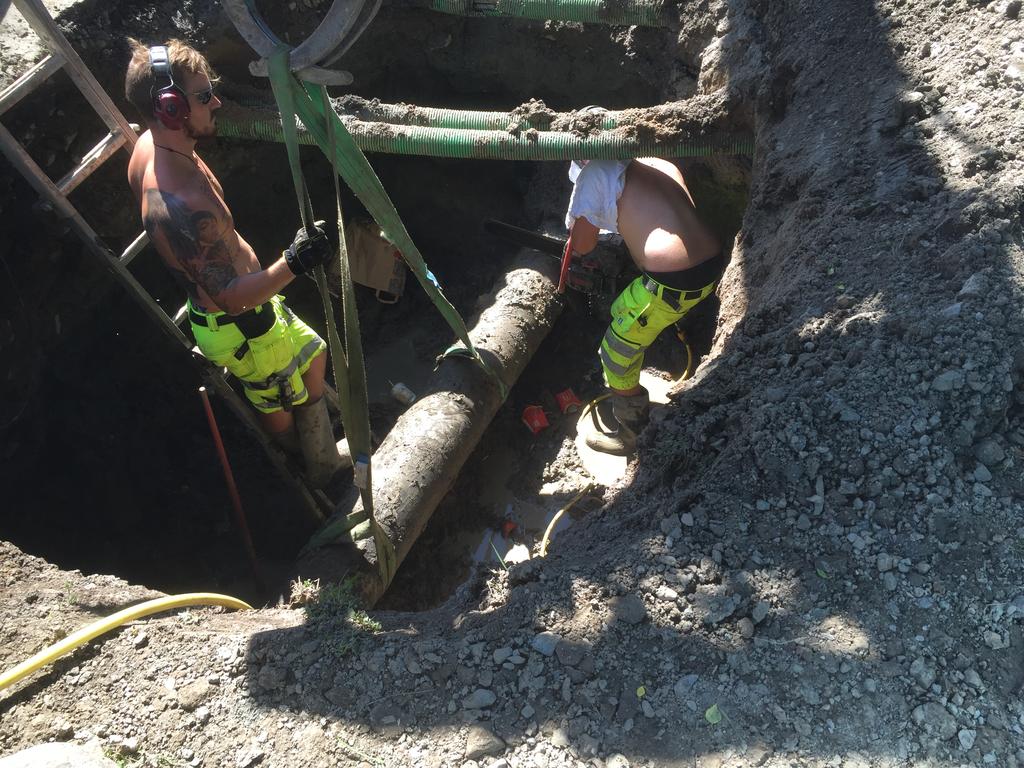

4 Förnyelsen ledningsnät oändlig process Förtätningen av Stockholm tätort är enorm idag Gröna ytor bebyggs i en enorm hastighet idag Kombinerat systemen blir överbelastade i samband med förtätningen Det är trångt och framförallt fruktansvärt dyrt att bygga in nya ledningar i tätortsmiljön via schakt. Kombinerat självfalls ledningen behöver dimensioneras upp efter år vanligt skäl till förnyelse hos Stockholm Vatten & Avfall

5 VA-huvudmannens utmaningar är en viktig källa till utveckling av metod och material. Det åldrande ledningsnätet, den växande staden Behov av ökad kapacitet i befintligt ledningsnät Vad gör vi när det inte finns teknik/metod idag för att möte det framtida behovet Hur många schaktfria tekniker kan idag ge ökad ledningsdimension för renoverad ledningen?

6 4S samarbetsorganisation skapad för utveckling 4S startade S består idag av 11 kommuner i Sverige 4S syfte är att få tillverkarna lägga utvecklingspengarna på sådant som gagnar ledningsägaren det vi ledningsägare vill handla upp i framtiden 4S driver mängder av utvecklingsprojekt 4S samarbetar med Vinnova och Svenskt Vatten Utveckling i många projekt Behovet är att tillverkare och entreprenörer kan mötas för att driva gemensamma utvecklingsprocesser tillsammans med 4S Samla Skapa Starta Sprida

7 Fräsprojektet med Frazer System AB Betongspill i avloppsledningen DN 225 vad kan vi göra? Testprojekt i Värtan våren 2017 att fräsa bort btg i ledningen Frazer körde med sin egenutvecklade fräsmetod och verktyg Arbetet tog ett par veckor Ledningen fick efter fräsningen ett flexibelt foder och är driftsatt Dyr driftinsats men i slutänden blev det kostnadseffektiv jämfört med schakt

8 Kan man utveckla fräsnings metoden till något mer? Simon på NCC gav mig inspiration på RÖK 2017 under middagen Vad vi ledningsägare värderar i ordet kostnadseffektiva lösningar Betongrör har tjock gods tjocklek finns att ta av En metod för att kunna öka ledningens dimension vid flexibelt foder Det finns metoder på marknaden som går att utveckla Ett utvecklingsprojekt skapades

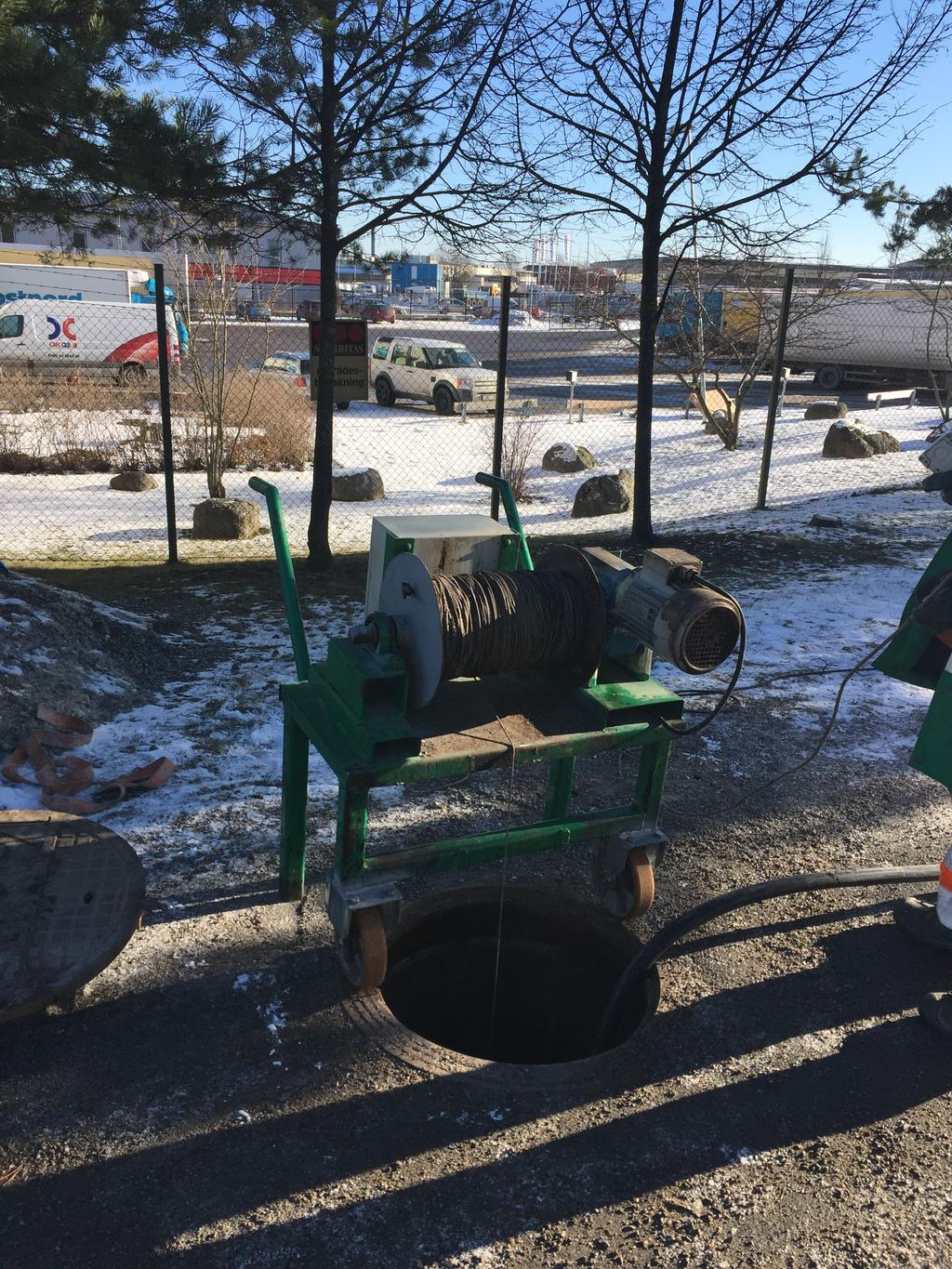

9 Innovationsprojekt med Frazer System AB En teststräcka i industriförorten Länna i Stockholm togs fram Betongrör DN 225 ska bli DN 250 invändigt. Efter fräsning ska ett armerat flexibelt foder monteras - Aarsleff Frazer System antog utmaningen att fräsa upp ledningen Ett fräsverktyg har utvecklats för ändamålet Mängder med utmaningar har uppstått under resans gång.

10 Innovationen pågår långt ifrån klart men Fräsprincipen fungerar, det går att fräsa bort del av godstjockleken Drivningen av fräsmotorn har varit ett problem, vattendriften via spolbil har inte varit driftsäker Luftdriven motor via kompressor är nästa steg, kommer ge betydligt billigare framdrift Framdriften av fräsningen är för långsam med nuvarande lösning

11 Slutsatser av innovationen idag och utmaningar Fräsningen av betongröret fungerar bra, ger ett slät yta och slår inte sönder btg röret. Principen fungerar Fräs metoden är inte entreprenadmässig ännu, för stor och dyr utrustning krävs Fräs metoden är för långsam, hastigheten behöver ökas Fräs spillet, hur ska det hanteras Saknas lösningar att stabilisera mark vid rörkollaps Saknas lösning för att hantera skarvning till plaströr.

12 Slutmålet för innovationen är Kunna ta sig förbi rörkollaps Kunna räta upp vattengången Kunna nyttja godstjockleken mer större innerdiameter Öka framdriften, fräshastigheten Kostnadseffektiv drivning av fräsmotorn liten effektiv utrustning för en person att genomföra metoden Framtagande av kvalitetstoleranser för fräsresultatet, ett flexibelt foder ska kunna monteras

13 Avslutningsvis Nu är det dags för er tillverkare och entreprenörer att ta vid och utveckla detta till en entreprenörs mässig metod.

14 Tack för er tid och att ni har lyssnat på mig
