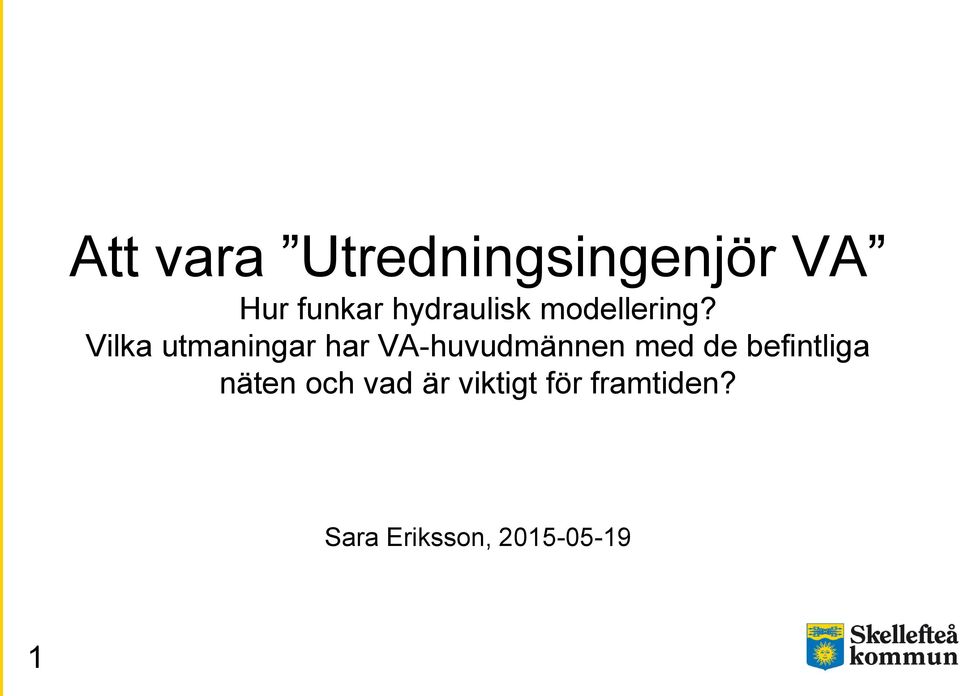

1 Att vara Utredningsingenjör VA Hur funkar hydraulisk modellering? Vilka utmaningar har VA-huvudmännen med de befintliga näten och vad är viktigt för framtiden? Sara Eriksson,

2 Planen för denna föreläsning Lite om vad jag gör och varför Exempel på hur resultatet av mitt arbete ser ut och hur man kan använda det Tillskottsvatten Klimatförändringar Boken: 5.7, , 6.8 och 6.11 (mest, VA tenderar att hänga ihop) 2

kan använda det Tillskottsvatten Klimatförändringar Boken: 5.

3 Dubbelkoll Hörde av Sara att ni rätt nyligt börjat med vattendelen av kursen Idag kommer vi prata ledningar Vet ni vad skillnaden är mellan: Råvatten och dricksvatten? Följdfråga! Typer av råvatten? Spillvatten och dagvatten? Självfallssystem och trycksatta system? 3

mellan: Råvatten och dricksvatten? Följdfråga! Typer av råvatten?

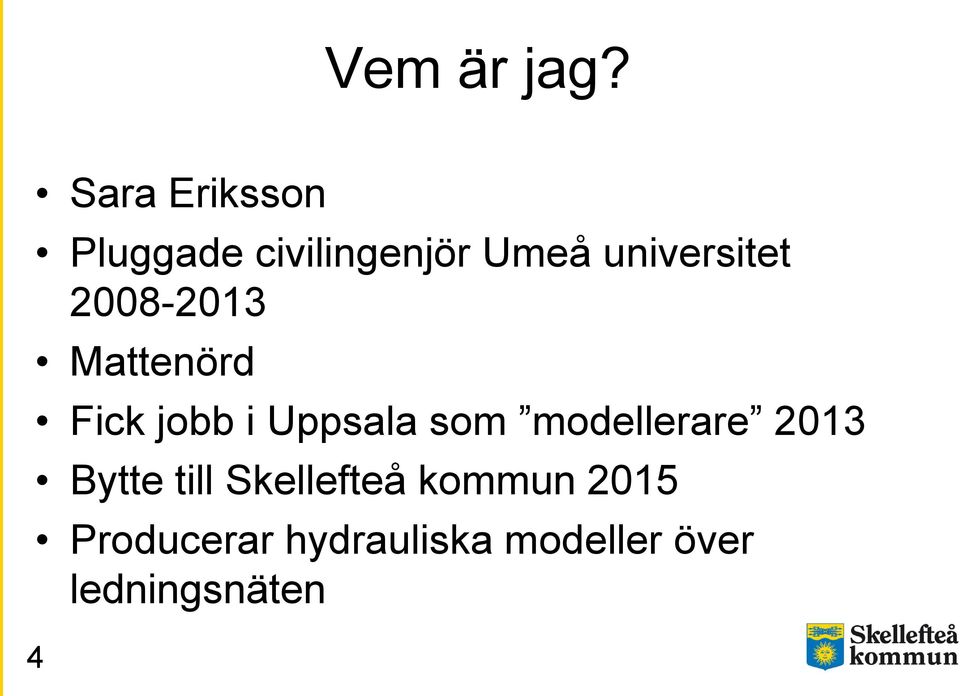

4 Vem är jag? Sara Eriksson Pluggade civilingenjör Umeå universitet Mattenörd Fick jobb i Uppsala som modellerare 2013 Bytte till Skellefteå kommun 2015 Producerar hydrauliska modeller över ledningsnäten 4

2008-2013 Mattenörd Fick jobb i Uppsala som

5 Vad innebär det då? Modellerna innehåller alla ledningar och brunnar inom ett område för ett ledningsnät (dricksvatten, spillvatten eller dagvatten) Dimensioner, höjder på ledningar (vattengångar), markhöjder, material Modellerna säger hur mycket vatten vi får plats med i ledningarna, och var vi har eller kan få problem 5

ledningsnät (dricksvatten, spillvatten eller dagvatten) Dimensioner, höjder på

6 När är det relevant? När vi lägger ledningar ska de ligga kvar i 100 år. Det är väldigt svårt att förutspå vad som ska hända! Ledningarna måste ha plats för vad som kanske kan komma, men får också inte vara överdimensionerade (för lite flöde ger driftstörningar, stora ledningar kostar mer pengar). 6

Ledningarna måste ha plats för vad som kanske kan komma, men får också

7 Forts. När nya områden ska byggas vill man veta om det ytterligare vattnet får plats i nätet där Om ja, jättebra! Om nej, finns det något sätt att lösa problemet? Om ja, är det värt kostnaderna? Om nej, vart skulle vattnet annars kunna ledas? Utredningar av problem 7

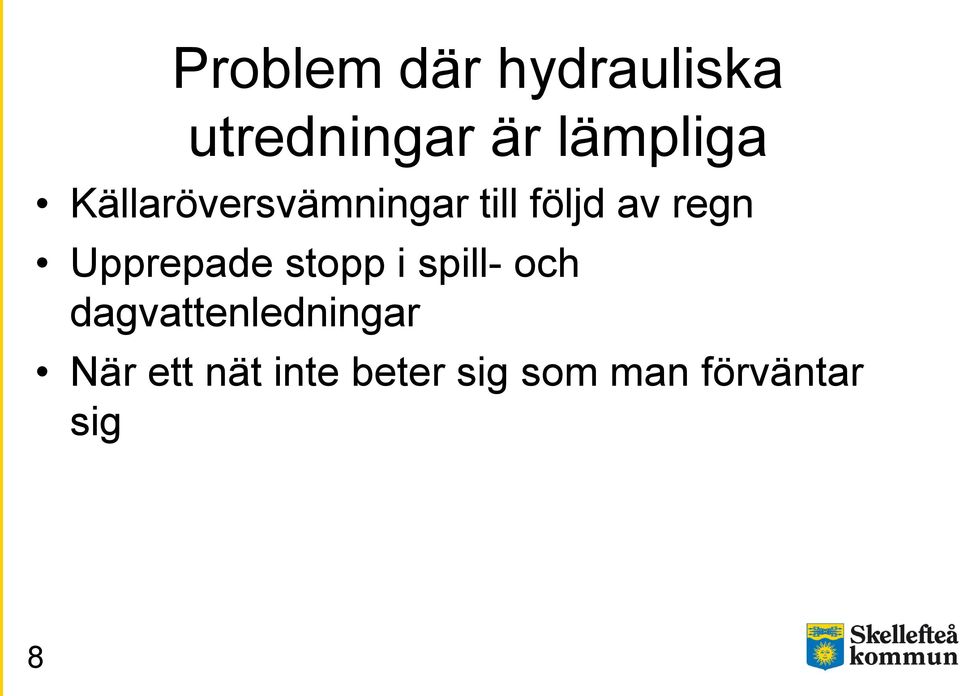

8 Problem där hydrauliska utredningar är lämpliga Källaröversvämningar till följd av regn Upprepade stopp i spill- och dagvattenledningar När ett nät inte beter sig som man förväntar sig 8

9 9 Hur ser en modell ut?

10 10 Sekretessmarkerat material, har tagits bort när jag gjorde den version som ni får spara och skriva ut.

11 Planer, översvämningar Sekretessmarkerat material, har tagits bort när jag gjorde den version som ni får spara och skriva ut. 11

12 Profiler, hur nära är det? Sekretessmarkerat material, har tagits bort när jag gjorde den version som ni får spara och skriva ut. 12

13 Efter modellering Var har vi problem i dagsläget? Var kan vi få problem sen? Stämmer resultatet med vad vi vet? Ska modellen kalibreras? Modellera eventuella exploateringar eller omläggningar Man kan hämta modellerade flöden och hastigheter 13

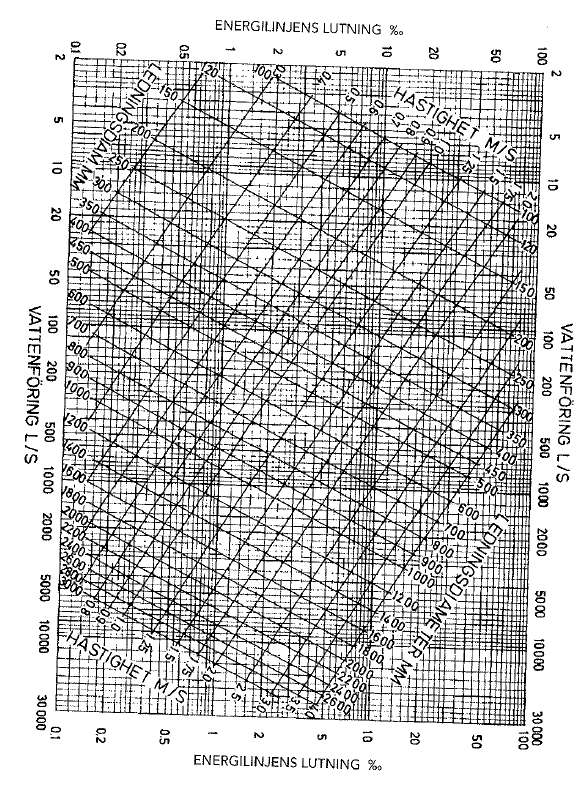

14 Colebrook (s 115 samt s ) k=1,0 BTG 14

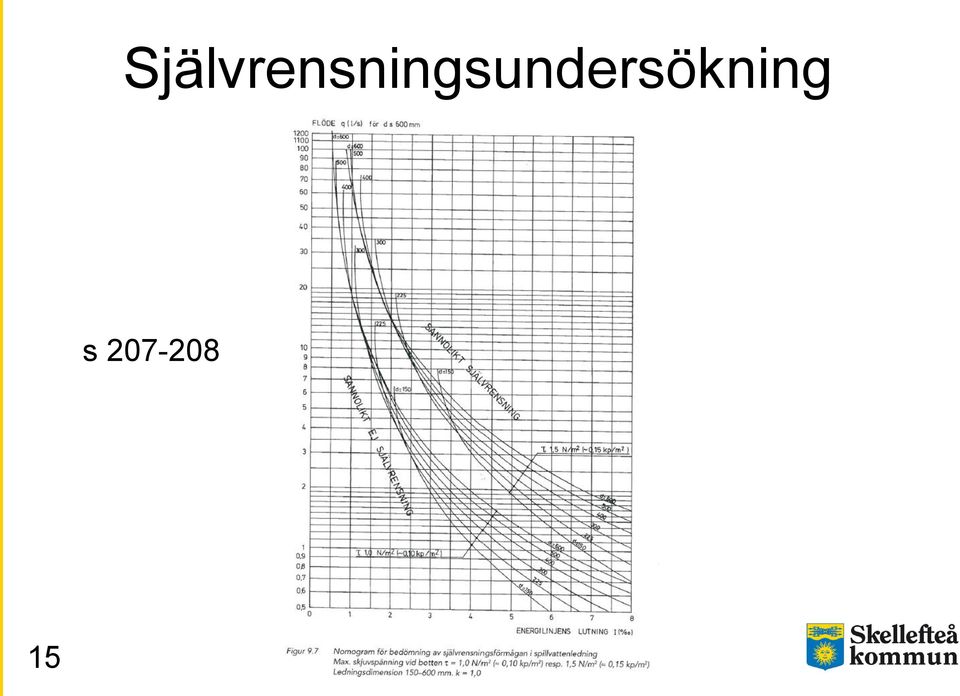

15 Självrensningsundersökning s

16 Tillskottsvatten Ovidkommande vatten som kommer in i våra ledningar I spillvattenledningar innebär det att regn-, smält-, mark- och dränvatten kommer in 16 Rent vatten Pumpas ibland många gånger till reningsverket Renas i reningsverket, sänker verkningsgraden och kräver kemikalier Tar upp plats i ledningarna -> bräddning, översvämningar

16 Rent vatten Pumpas ibland många gånger till reningsverket Renas i reningsverket,

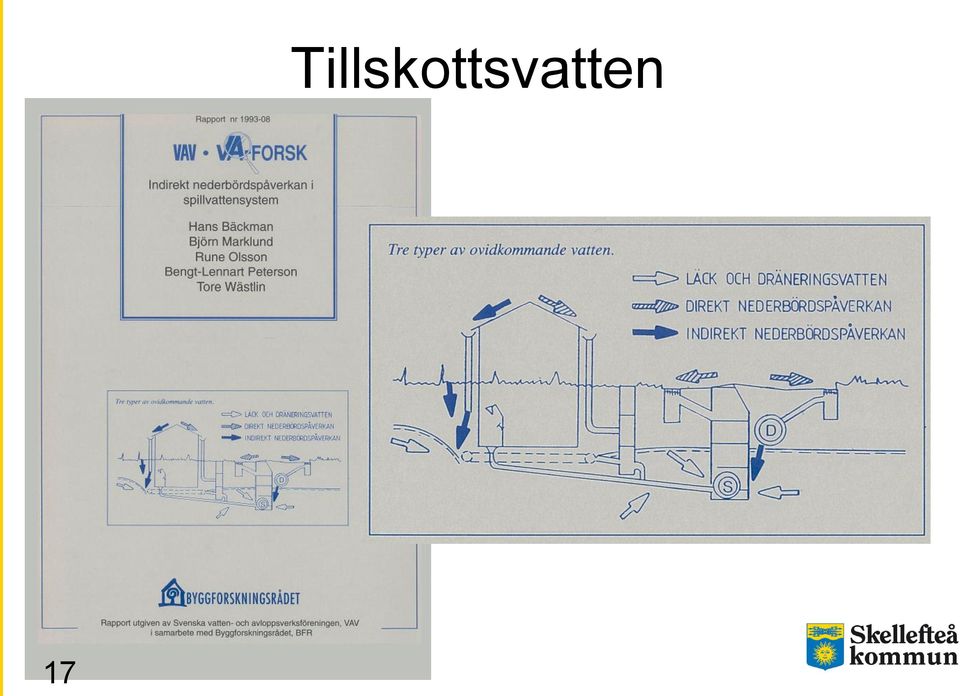

17 17 17 Tillskottsvatten

18 Tackla tillskottsvattnet! 1. Se till att dagvatten inte kopplas fel 2. Se till att dagvatten pumpas (vi får dämma till marknivå vart tionde år) 3. Hitta inläckage och fixa det! TV-inspektion Kolla flöden olika pumpstationer 18

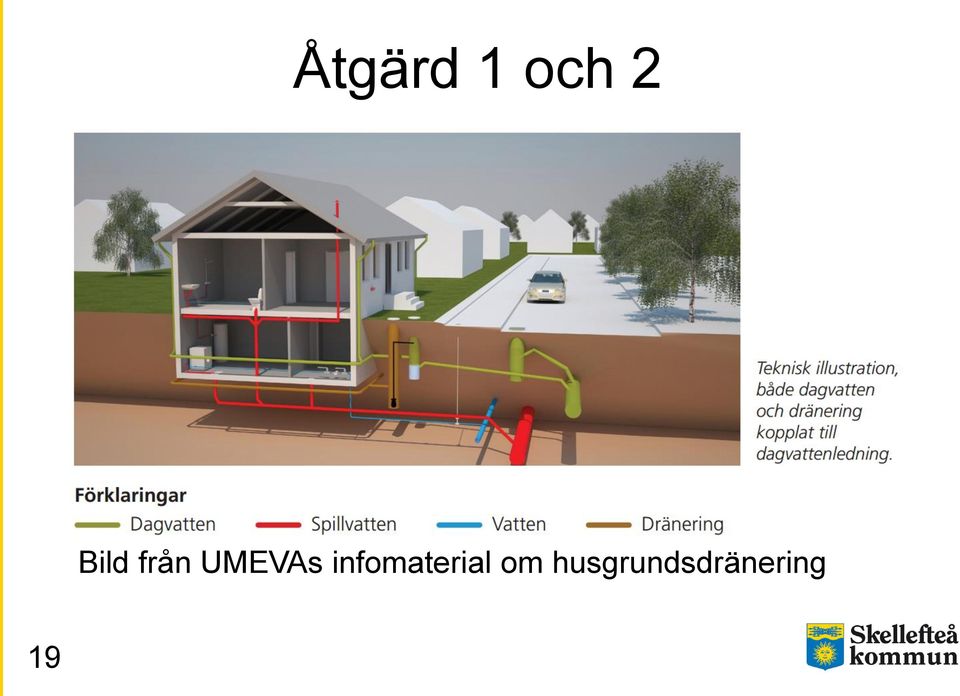

19 Åtgärd 1 och 2 Bild från UMEVAs infomaterial om husgrundsdränering 19

20 Åtgärd 3, TV-inspektion 20 Bild från

21 21 Film!

22 Åtgärd 3, pumpstationer Ofta pumpas vatten i ytterområdena via flera pumpstationer Vi vet hur mycket vatten som kommer in i den pumpstation som är uppströms Vi vet hur många som bor mellan pumpstationerna Då kan vi se om det kommer in för mycket vatten mellan pumpstationerna 22

23 Häftigt projekt i Skellefteå! Mäter vattnets temperatur var 25:e meter Mäter ammonium Mäter nivå Mäter flöde i pumpstationerna Förhoppningsvis får vi reda på hur mycket tillskottsvatten som kommer in i ledningen, och var det händer

24 24

25 25

26 Källaröversvämningar 26 Foto: Mikael Fritzon / Scanpix. Visar hus i Småland efter skyfall Hämtat från dn.se

27 Källaröversvämningar forts. Ibland orkar inte nätet med! 27 Dagvattennätet dimensioneras för att klara av ett 10-årsregn Vid mer än 10-årsregn får vatten överstiga marknivån Denna standard har ändrats! Klimatförändringar gör att 10-årsregn kommer oftare än vart tionde år Tillskottsvatten Driftstörningar kan ställa till det Rötter Fett Läckor, rörbrott

28 Vid källaröversvämningar Måste utreda vems fel det är 28 VA-huvudmannen: rötter och fett, lutning, dimensionering Fastighetsägaren: rötter och fett, lutning, felkoppling Vädret: om översvämning trots att man inte kan se att varken VA-huvudmannen eller fastighetsägaren har gjort fel, i så fall betalar bara försäkringsbolagen skadorna (i annat fall måste vi betala till försäkringsbolagen)

29 Framtidens VA-lösning Gröna tak Höjdsättning Fördröjning på fastigheten Inget mark-, drän-, regn- eller smältvatten i spillvattennätet Dagvatten kan översvämma på avsedda ytor vid extremregn istället för att fylla källare Både spillvatten och en del dagvatten renas Man ger öppna vägar för regnvattnet ovan mark, till exempel med kantsten 29

30 Sammanfattning Vi behöver modeller för att utreda källaröversvämningar övriga problem på ledningsnätet inför nyexploatering Klimatförändringarna kommer förändra hur vi ser på regn- och smältvatten samt ansvar Rötter, fett och tillskottsvatten kan man märka innan det blir problem med olika metoder, t.ex. TV-inspektion och häftiga projekt 30

31 Frågor? Hör gärna av er! Har jag inte svaret hittar jag någon annan som kan svara VA-branschen kommer vara sjukt spännande de kommande 40 åren. Jag är peppad på att vara med, hoppas att ni också är det! 31
