1 Projekt presentation Västerby

2 Lars Ålander Linda Jonsson Projektledare Abonnentingenjör Jesper Pedersen Byggledare (LTA) Andreas Björk Projektör

3 Agenda Historia Lag och taxa Betalning Vattenprover Dagvatten Projektering Tidplan Bilder ifrån tidigare projekt Diskussion

4 Historia Överföringsledningen Var på diskussion redan på 70-talet, men lades vilande av olika anledningar Togs upp igen för beslut 2006 Byggdes mellan Miljöutredning ligger till grund för det fortsatta arbetet

5

6 Taxekonstruktion Lag (2006:412) om allmänna vattentjänster. VA verksamhetens nödvändiga kostnader skall fördelas rättvist och skäligt utifrån den nytta varje fastighet har av den allmänna vaanläggningen. Självkostnadsprincipen. Varje vattentjänst skall bära sina nödvändiga kostnader. Nyttoprincipen. Avgifterna skall spegla den nytta fastigheten har av den allmänna va-anläggningen. Gemensam taxekonstruktion med anpassade avgiftsnivåer för respektive kommun.

7 Anläggningsavgifter Uddevalla Servisavgift (kostnad) Fast avgift. Skall täcka genomsnittet för att lägga tre ledningar. Förbindelsepunktsavgift (nytta) Fast avgift. Skall spegla nyttan av inkoppling till den allmänna anläggningen. Lägenhetsavgift (nytta) Rörlig avgift. Ökning av nytta till följd av flera lägenheter på samma yta men med samma vattentjänster. Tomtyteavgift (kostnad) Rörlig avgift baserad på tomtyta, dvs rimlig ökning i avgift med större tomt. Avgiften för bostadsfastighet eller därmed jämställd fastighet får aldrig vara större än de andra avgifterna tillsammans.

8 Anläggningsavgifter Uddevalla 21 fgh Förklaring tomtyteavgift Det behövs ungefär lika många meter VA-ledningar i båda områdena. 13 fgh En större tomt kräver längre och därmed dyrare ledningsdragningar.

9 Betalning Infobrev innan slutbesiktning 1 månad VA-uppgift Faktura 10 dagar 5 dagar 30 dagar Löpande fast avgift Slutbesiktning Förbrukning rörlig kostnad

10 Inkoppling Kan göras samtidigt Inkoppling I timma Vattenmätare 2 timmar Klart att använda Koppla in sig på nätet Besiktas av Västvatten Schakt skall vara fri från vatten och vara åskådlig Fastighetsägare begär ut mätare Ledning spolas Mätare installeras

11 Inkoppling Kan göras samtidigt Klart att använda Inkoppling I timma Vattenmätare 2 timmar Pump 2 timmar Koppla in sig på nätet Besiktas av Västvatten Schakt skall vara fri från vatten och vara åskådlig Fastighetsägare begär ut mätare Ledning spolas Mätare installeras Fastighetsägare begär ut pump Pumpbrunn skall vara installerad Västvatten besiktar installationen enligt checklista Västvatten driftsätter anläggningen Västvatten öppnar ventiler

12 Vattenprover Ansökan sker via abonnentingenjör Provsvar skall vara Västvatten tillhanda inom 6 veckor Vattenprov görs per fastighet Vattenprov skickas till ackrediterat bolag Alcontrol eller Eurofins För att få sitt vatten godkänt skall det: Finnas god tillgång Vara lika bra eller bättre än ett kommunalt vatten

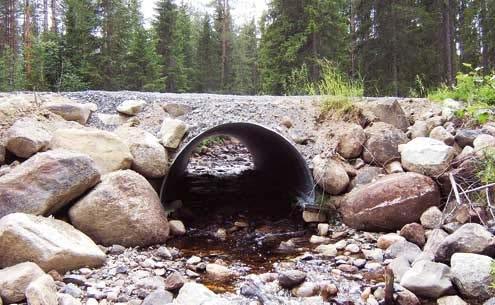

13 Dagvatten.

14 Projektering Projektprocessen Geografisk undersökning Geoteknisk undersökning Biotop undersökning Teknisk undersökning Ansökning hos Lantmäteriet Ansökning hos Trafikverket Ansökan hos Länsstyrelsen Ansökan hos Kommun

15 Projektprocessen Biotopskyddsområden Fornlämningar

16 Ledningsrätt Projektprocessen

17 Projektering Projektprocessen Upphandling av entreprenör

18 2017 Tidplan Januari: Sammanträde Lantmäteriet April: Prel:Avslutad Förrättning Maj: Starta upphandling Juni: Förhandling och upphandling September: Byggstart

19 LTA En vanlig orsak till att man måste ha ett tryckavloppssystem är att det är bergigt och svårt att få ner avloppsrör på ett frostfritt djup eller att det av någon anledning är svårt att få självfall på ledningarna. Då krävs att pumpar installeras för att anläggningen skall kunna nyttjas på ett avsett vis. Ett LTA-system består av små pumpstationer, en per fastighet, som placeras inne på fastigheten i anslutning till den bebyggelse som skall betjänas av systemet.

20 Grundfos PUST pumpstationer för LTA system PUST finns i dimensioner från 600 mm till 1700 mm PUST finns i höjder från 1000 mm till 6000 mm PUST är tillverkad i polyethylen korrosionsbeständigt material Rörinrede i rostfritt stål AVK ventiler Barnsäkert lock Gång- och cykelbart lock Körbart lock som tillbehör Inlopp tas på plats anpassas till befintliga rör, muff DN110 & 70 ingår PUST är konstruerad för att motverka uppdrift

21 Schakt och ledningsbädd Schaktning för ledningar, med ledningsbädd och kringfyllning Djupet på schakten kommer att vara mellan 0,8 och c:a 2 meter

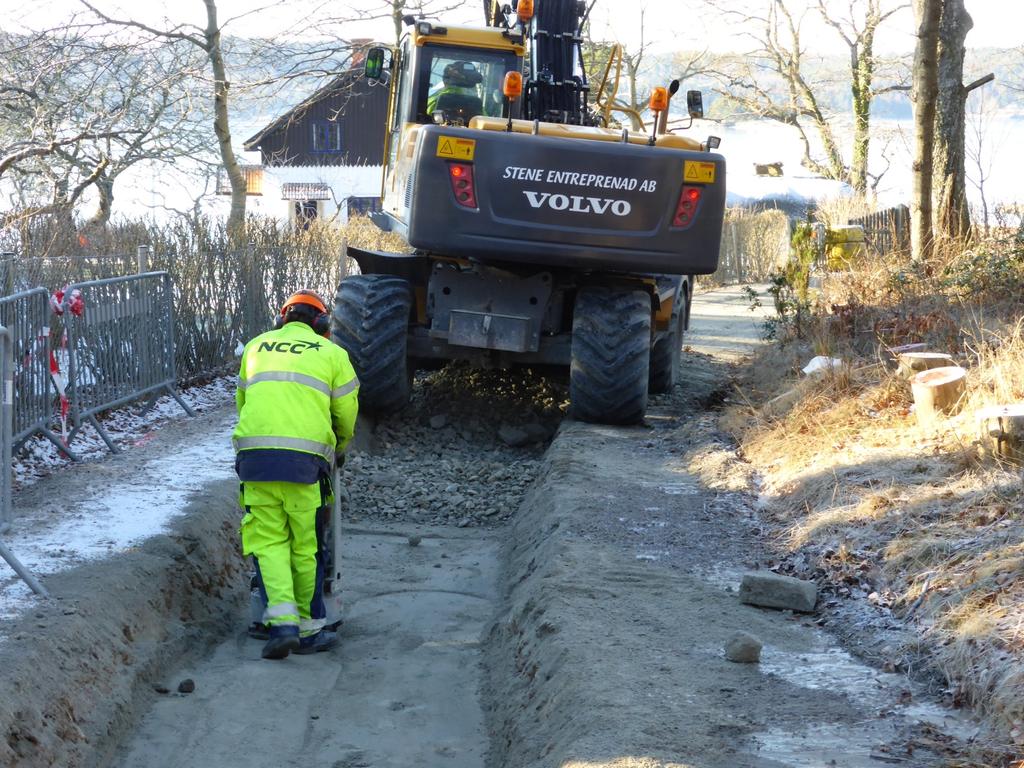

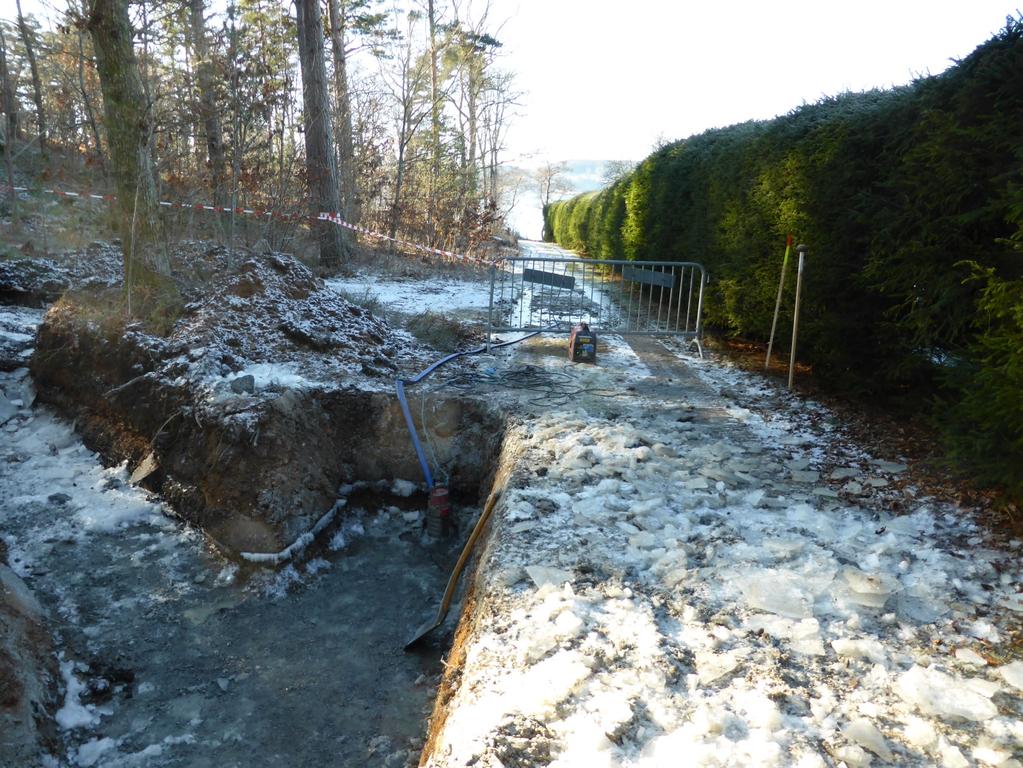

22 Schakt

23 Schakt

24 Schakt

25 Schakt

26 Schakt

27 Schakt

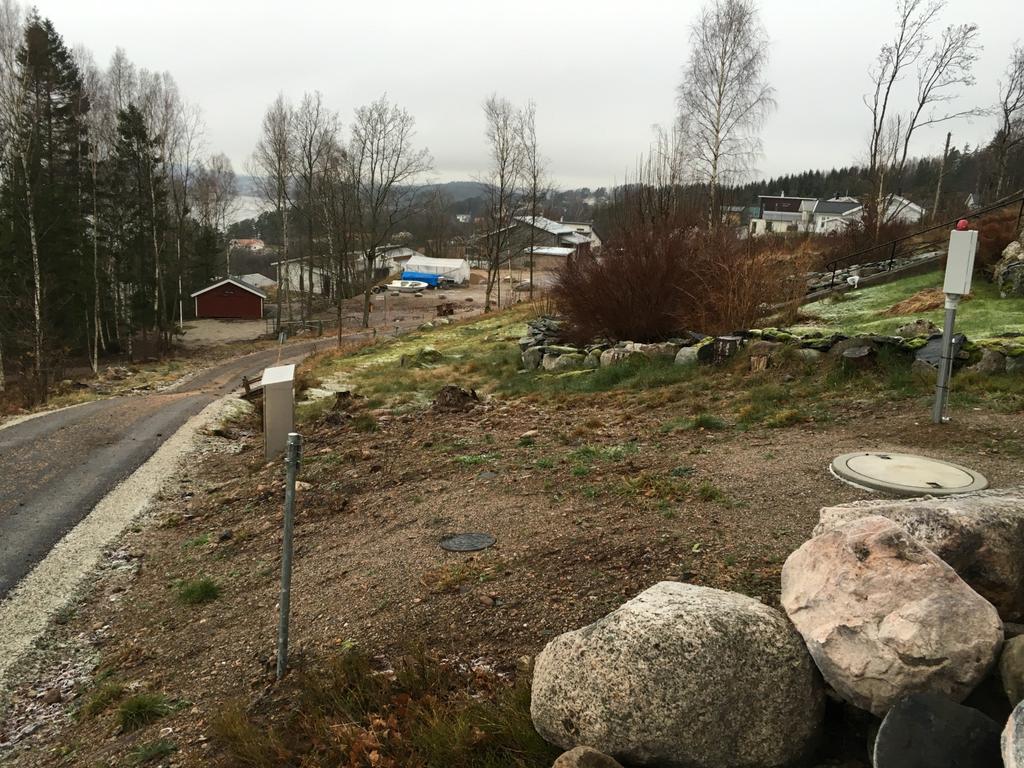

28 Pumpbrunn

29 Pumpbrunn

30 Pumpbrunn

31 Pumpbrunn

32

33

34

35

36

37 Tack för oss
