1 VA-utredning Åhagen Surahammars kommun Skandinavisk Kommunalteknik AB Andreas Maelum

2 INNEHÅLLSFÖRTECKNING Omfattning utbredning... 3 Teknisk lösning... 3 LTA... 4 Tryckavloppssystem enligt VA-plan... 5 Åhagen kostnad VA-utbyggnad exkl. överföringsledning... 5 Ekonomi... 5 Genomförande Bilaga 1

3 Förutsättningar Skandinavisk Kommunalteknik har fått i uppdrag att göra en förstudie samt kostnadsutredning för området Åhagen, Surahammars kommun. Skandinavisk Kommunalteknik har lång erfarenhet av att tillsammans med kommuner och samfälligheter ta fram Va-utredningar och kostnadsutredningar, projektera och upprätta kompletta förfrågningsunderlag i främst s.k. omvandlingsområden och områden där det är kuperad terräng och större avstånd mellan fastigheterna. Åhagen ligger strax öster om Kolbäcksån vilket ställer krav på avloppslösningarna för de befintliga fastigheterna som idag är cirka 9 stycken. På sikt avser kommunen att även exploatera området och avstycka ytterligare fastigheter. Med en kommunal VA-lösning kan det antas att nyttjandegraden av de befintliga samt de kommande fastigheterna kommer att vara hög. Det finns en möjlig anslutningspunkt vid Sörhagen samt en möjlig vid Lundbacken. Utredningen tar i förutsättning att de i tidigt skede byggs för de befintliga fastigheterna i området samt att det finns kapacitet i nätet för de exploateringar som planeras på sikt. Omfattning utbredning Utredningen tar med de 9 fastigheterna som är befintliga idag. Utöver dem är det planerat exploatering/förtätning i området, i uppskattningen av dimensioner på ledning finns det plats för dessa i huvudledningsnätet. Det är dock inte beräknat kostnaden för vad den lokala VAutbyggnaden skulle innebär i kostnader då det inte idag finns underlag att tillgå var de respektive fastigheterna skulle hamna. Utredningskostnaden är till punkt A (se bilaga 1). Vidare utredning bör dock göras med hänsyn till flödena på det befintliga nätet där det är risk att ledningen skulle behöva bytas till en större dimension. Vid Lundbacken finns en V63 samt TS50 ledning att tillgå, det skulle som nämnt behövas ytterligare information gällande tryck och flöde på vid den punkten för att kunna säga med säkerhet om rent kapacitetsmässigt finns plats i det befintliga nätet. Teknisk lösning I den här typen av områden när fastigheterna är relativt utspridda och tomterna relativt stora med en kuperad terräng så kommer många av fastigheterna behöva pumpa sitt avlopp till huvudnätet oavsett teknikval. Antingen ligger fastigheterna lägre än vägnätet alternativt blir sträckan för lång för att det ska vara ekonomiskt hållbart att bygga ett konventionellt självfallsnät då schakterna kommer att bli väldigt djupa.

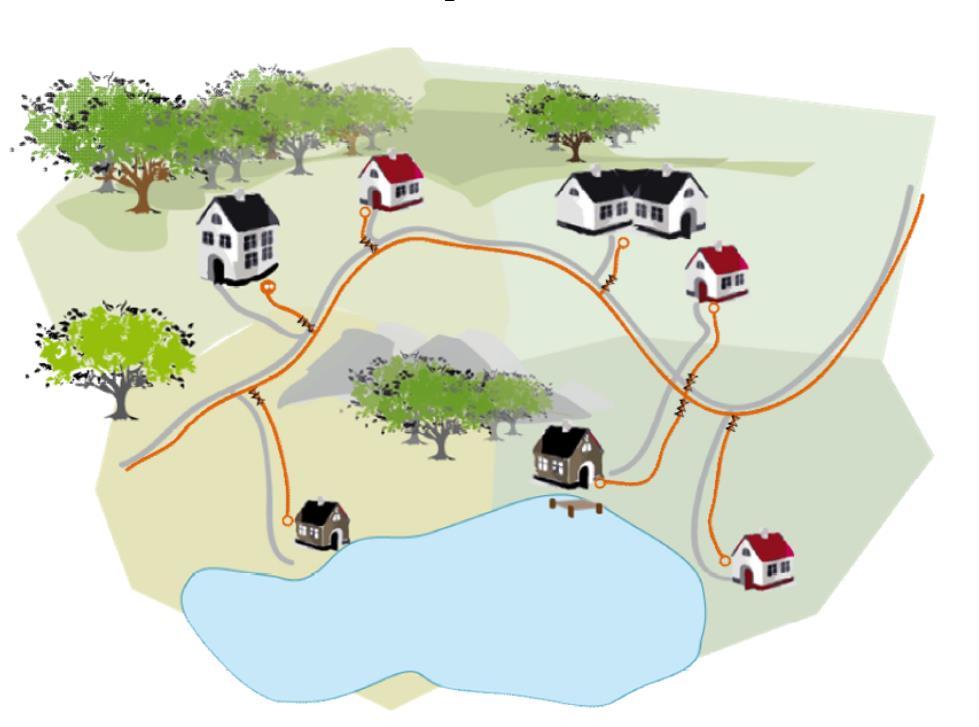

4 Därför rekommenderas det att man bygger ut området med ett tryckavloppsnät s.k. LTA. Ett nytt vattenledningsnät byggs parallellt med tryckavloppsnätet för att säkra vattenförsörjningen. LTA Med ett tryckavloppssystem löses den lokala VA-hanteringen med individuella LTA-pumpenheter på respektive fastighet med tillhörande klendimensionerade VA-ledningar av materialet polyeten. Ledningarna läggs på ett konstant djup under marken, erforderligt djup är endast beroende på om ledningarna förlägges i vägmark eller grönyta. Vilket innebär att man dels sparar schaktkostnad i entreprenaden vilket även leder till att man besparar naturen från större ingrepp. Från respektive fastighets LTA-enhet pumpas avloppet till anslutningspunkten, det är därför viktigt att systemet designas med förutsättningarna att det ska klara driftförhållanden vid få anslutna men även en förbrukning vid toppbelastningar när samtliga fastigheter är utbyggda och permanentboende. Varje enskild LTA-enhet att kapacitet att pumpa till den möjliga anslutningspunkten vid Lundbacken.

5 Kostnader Tryckavloppssystem enligt VA-plan Åhagen kostnad VA-utbyggnad i enlighet med bilaga 1 exkl. överföringsledning Vatten och avlopp schaktning, läggning/material exkl. moms Tillkommande: - Moms - Berg och kostnader i samband med det (besiktningar, vibrationsmätningar m.m.) - Eventuella korsande/längsgående kablar är ej med i beräkningen. - Byggherrekostnader - Eventuella tillståndsansökningar/kostnader Ekonomi Kalkylen ovan bygger på att man schaktar på frostfritt djup. Tillkommande är de reservationer ovan. Åhagen byggs ut med de befintliga fastigheterna men har kapacitet att förtätas enl. bilaga 1. Kalkylen bygger vidare på fram till utredningsgräns (Se bilaga 1). Överföringsledningen till Lundbacken är ej medtagen.

6 Genomförande Huvudledningsnätet bör byggas ut i kommunal regi enligt Bilaga 1. Kommunen bygger fram till 0,5 meter från respektive tomtgräns där man avslutar med två stycken avstängningsventiler (SV), en för vatten dim 32 och en för tryckavlopp dim 40. TS KV SV SV BV Tomtgräns Fördelen härmed är att fastighetsägare som inte i dagsläget tänker dra in vatten och avlopp till huset, endast behöver deltaga i den av kommunen utbyggda entreprenaden för framtiden ha möjlighet till anslutning. I ovanstående kostnader är även förläggning av ett vattenledningsnät inkluderat vilket innebär att man får en komplett Va-anläggning fram till tomtgräns. Utbyggnaden bör ske med hänsyn till Surahammars tekniska standarder på alla ingående systemkomponenter som tryckklass på rör, ventiler etc. Sammanfattning I den här typen av miljöer, när stora delar av tänkt ledningsdragning består av berg och området är starkt kuperat är ett LTA-system som teknikval mest lämpat för genomföring av Va-system. Utredningen och kostnadsuppskattningen bygger på områdets utbredning enligt bilaga 1. Skulle det tillkomma fastigheter som väsentligt påverkar nätets utbyggnad kan det komma att påverka uppskattad entreprenadkostnad. Ansvarsgränsen mellan kommunens va-nät och fastighetsägarens går vid avstängningsventil som sätts vid respektive fastighetsgräns i enlighet med vattentjänstlagen.

7 Bilaga 1 Översikt
