1 STYRANDE DOKUMENT FÖR ANLÄGGANDE AV VA-ANLÄGGNINGAR Del 2 Material Antagen: Mbn 8

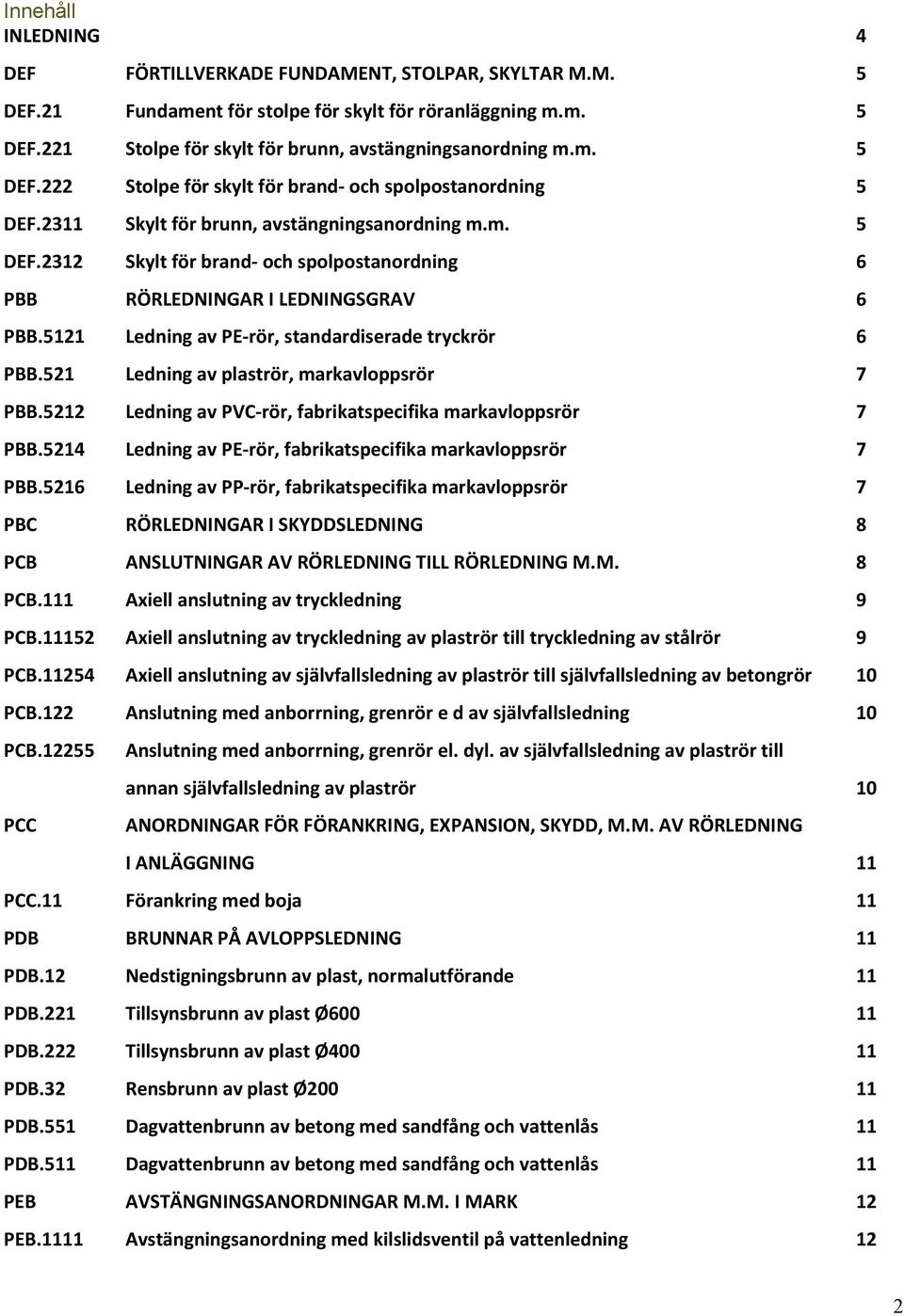

2 Innehåll INLEDNING 4 DEF FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M.M. 5 DEF.21 Fundament för stolpe för skylt för röranläggning m.m. 5 DEF.221 Stolpe för skylt för brunn, avstängningsanordning m.m. 5 DEF.222 Stolpe för skylt för brand och spolpostanordning 5 DEF.2311 Skylt för brunn, avstängningsanordning m.m. 5 DEF.2312 Skylt för brand och spolpostanordning 6 PBB RÖRLEDNINGAR I LEDNINGSGRAV 6 PBB.5121 Ledning av PE rör, standardiserade tryckrör 6 PBB.521 Ledning av plaströr, markavloppsrör 7 PBB.5212 Ledning av PVC rör, fabrikatspecifika markavloppsrör 7 PBB.5214 Ledning av PE rör, fabrikatspecifika markavloppsrör 7 PBB.5216 Ledning av PP rör, fabrikatspecifika markavloppsrör 7 PBC RÖRLEDNINGAR I SKYDDSLEDNING 8 PCB ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING M.M. 8 PCB.111 Axiell anslutning av tryckledning 9 PCB Axiell anslutning av tryckledning av plaströr till tryckledning av stålrör 9 PCB Axiell anslutning av självfallsledning av plaströr till självfallsledning av betongrör 10 PCB.122 Anslutning med anborrning, grenrör e d av självfallsledning 10 PCB PCC Anslutning med anborrning, grenrör el. dyl. av självfallsledning av plaströr till annan självfallsledning av plaströr 10 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD, M.M. AV RÖRLEDNING I ANLÄGGNING 11 PCC.11 Förankring med boja 11 PDB BRUNNAR PÅ AVLOPPSLEDNING 11 PDB.12 Nedstigningsbrunn av plast, normalutförande 11 PDB.221 Tillsynsbrunn av plast Ø PDB.222 Tillsynsbrunn av plast Ø PDB.32 Rensbrunn av plast Ø PDB.551 Dagvattenbrunn av betong med sandfång och vattenlås 11 PDB.511 Dagvattenbrunn av betong med sandfång och vattenlås 11 PEB AVSTÄNGNINGSANORDNINGAR M.M. I MARK 12 PEB.1111 Avstängningsanordning med kilslidsventil på vattenledning 12 2

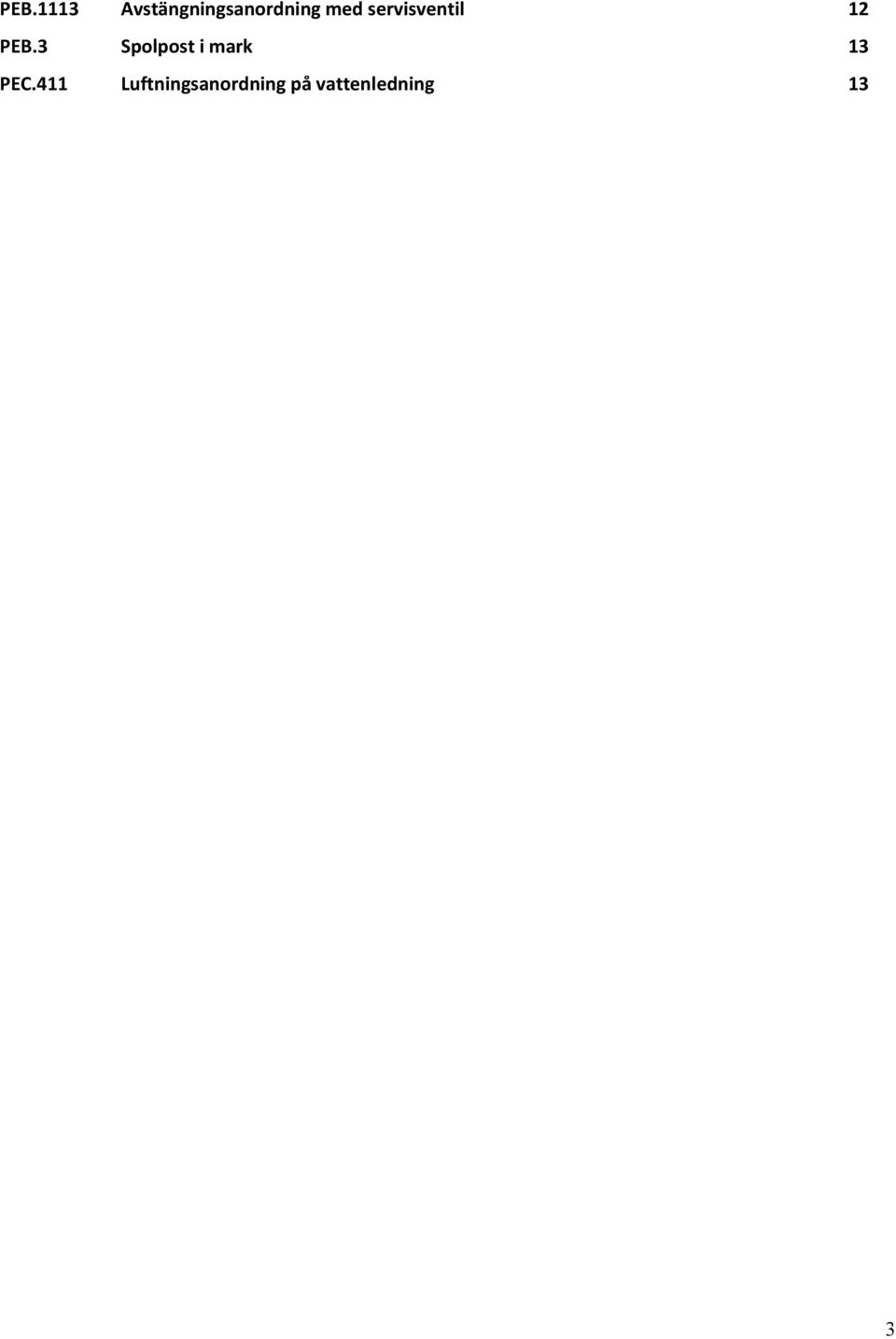

3 PEB.1113 Avstängningsanordning med servisventil 12 PEB.3 Spolpost i mark 13 PEC.411 Luftningsanordning på vattenledning 13 3

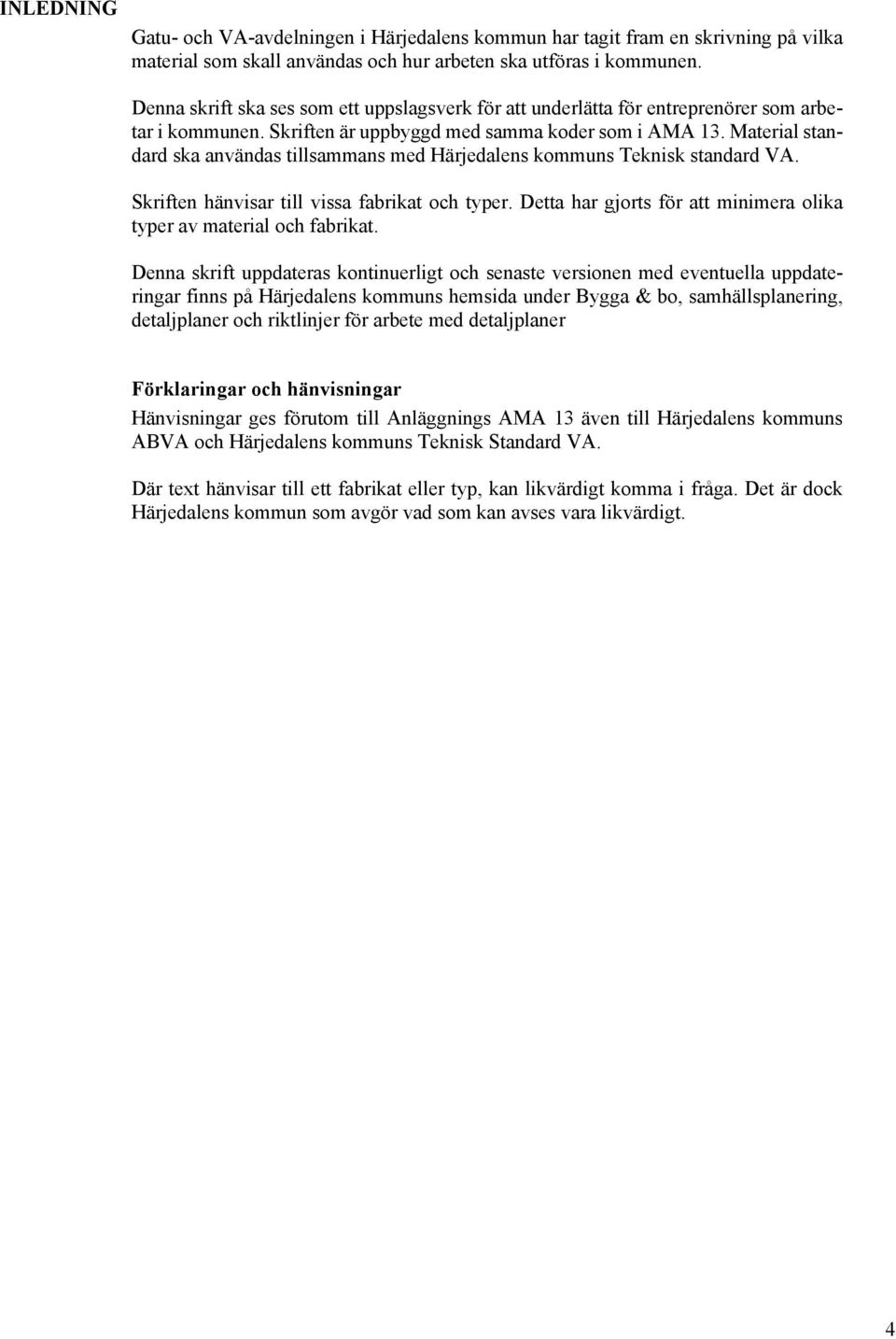

4 INLEDNING Gatu- och VA-avdelningen i Härjedalens kommun har tagit fram en skrivning på vilka material som skall användas och hur arbeten ska utföras i kommunen. Denna skrift ska ses som ett uppslagsverk för att underlätta för entreprenörer som arbetar i kommunen. Skriften är uppbyggd med samma koder som i AMA 13. Material standard ska användas tillsammans med Härjedalens kommuns Teknisk standard VA. Skriften hänvisar till vissa fabrikat och typer. Detta har gjorts för att minimera olika typer av material och fabrikat. Denna skrift uppdateras kontinuerligt och senaste versionen med eventuella uppdateringar finns på Härjedalens kommuns hemsida under Bygga & bo, samhällsplanering, detaljplaner och riktlinjer för arbete med detaljplaner Förklaringar och hänvisningar Hänvisningar ges förutom till Anläggnings AMA 13 även till Härjedalens kommuns ABVA och Härjedalens kommuns Teknisk Standard VA. Där text hänvisar till ett fabrikat eller typ, kan likvärdigt komma i fråga. Det är dock Härjedalens kommun som avgör vad som kan avses vara likvärdigt. 4

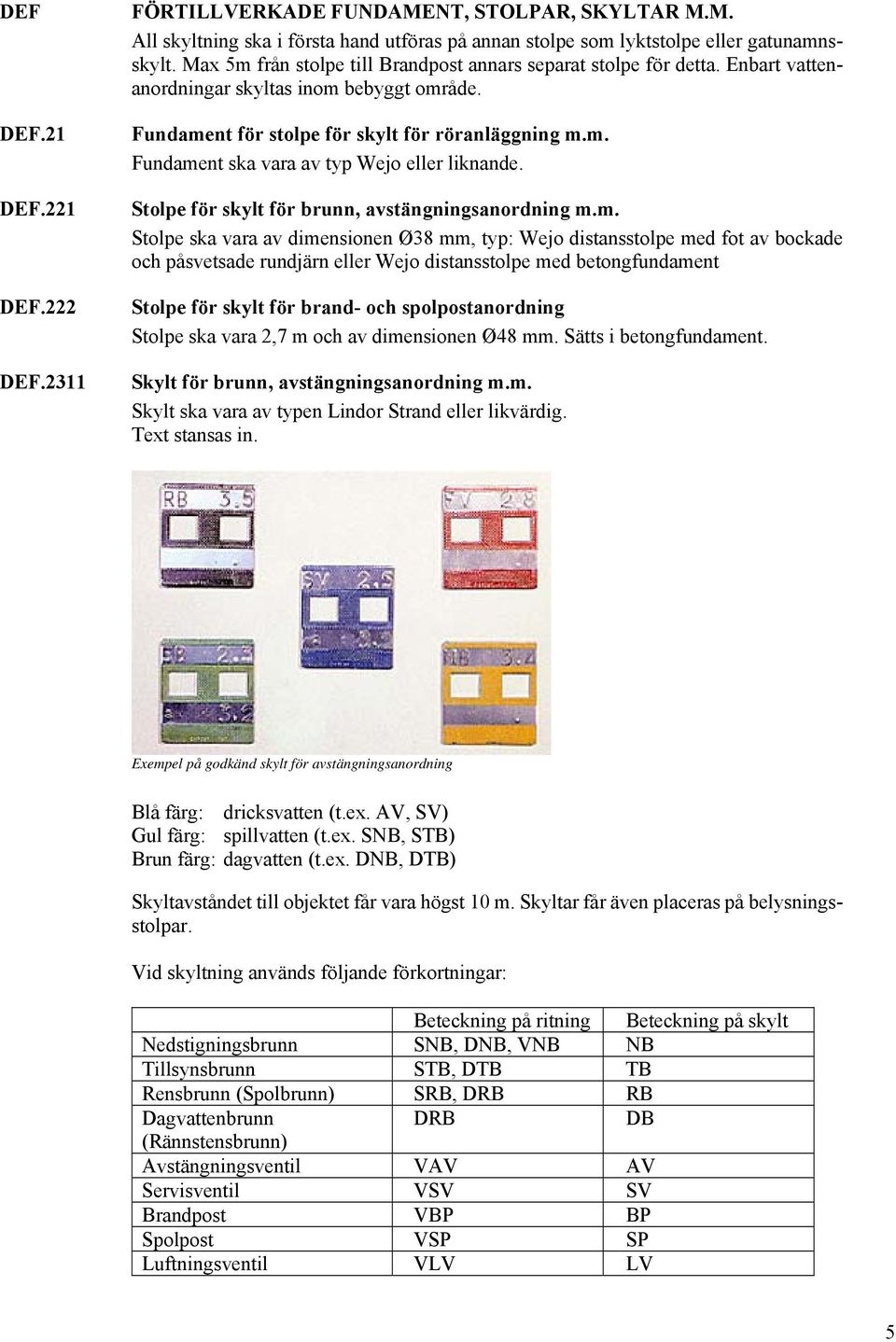

5 DEF DEF.21 DEF.221 DEF.222 DEF.2311 FÖRTILLVERKADE FUNDAMENT, STOLPAR, SKYLTAR M.M. All skyltning ska i första hand utföras på annan stolpe som lyktstolpe eller gatunamnsskylt. Max 5m från stolpe till Brandpost annars separat stolpe för detta. Enbart vattenanordningar skyltas inom bebyggt område. Fundament för stolpe för skylt för röranläggning m.m. Fundament ska vara av typ Wejo eller liknande. Stolpe för skylt för brunn, avstängningsanordning m.m. Stolpe ska vara av dimensionen Ø38 mm, typ: Wejo distansstolpe med fot av bockade och påsvetsade rundjärn eller Wejo distansstolpe med betongfundament Stolpe för skylt för brand- och spolpostanordning Stolpe ska vara 2,7 m och av dimensionen Ø48 mm. Sätts i betongfundament. Skylt för brunn, avstängningsanordning m.m. Skylt ska vara av typen Lindor Strand eller likvärdig. Text stansas in. Exempel på godkänd skylt för avstängningsanordning Blå färg: dricksvatten (t.ex. AV, SV) Gul färg: spillvatten (t.ex. SNB, STB) Brun färg: dagvatten (t.ex. DNB, DTB) Skyltavståndet till objektet får vara högst 10 m. Skyltar får även placeras på belysningsstolpar. Vid skyltning används följande förkortningar: Beteckning på ritning Beteckning på skylt Nedstigningsbrunn SNB, DNB, VNB NB Tillsynsbrunn STB, DTB TB Rensbrunn (Spolbrunn) SRB, DRB RB Dagvattenbrunn DRB DB (Rännstensbrunn) Avstängningsventil VAV AV Servisventil VSV SV Brandpost VBP BP Spolpost VSP SP Luftningsventil VLV LV 5

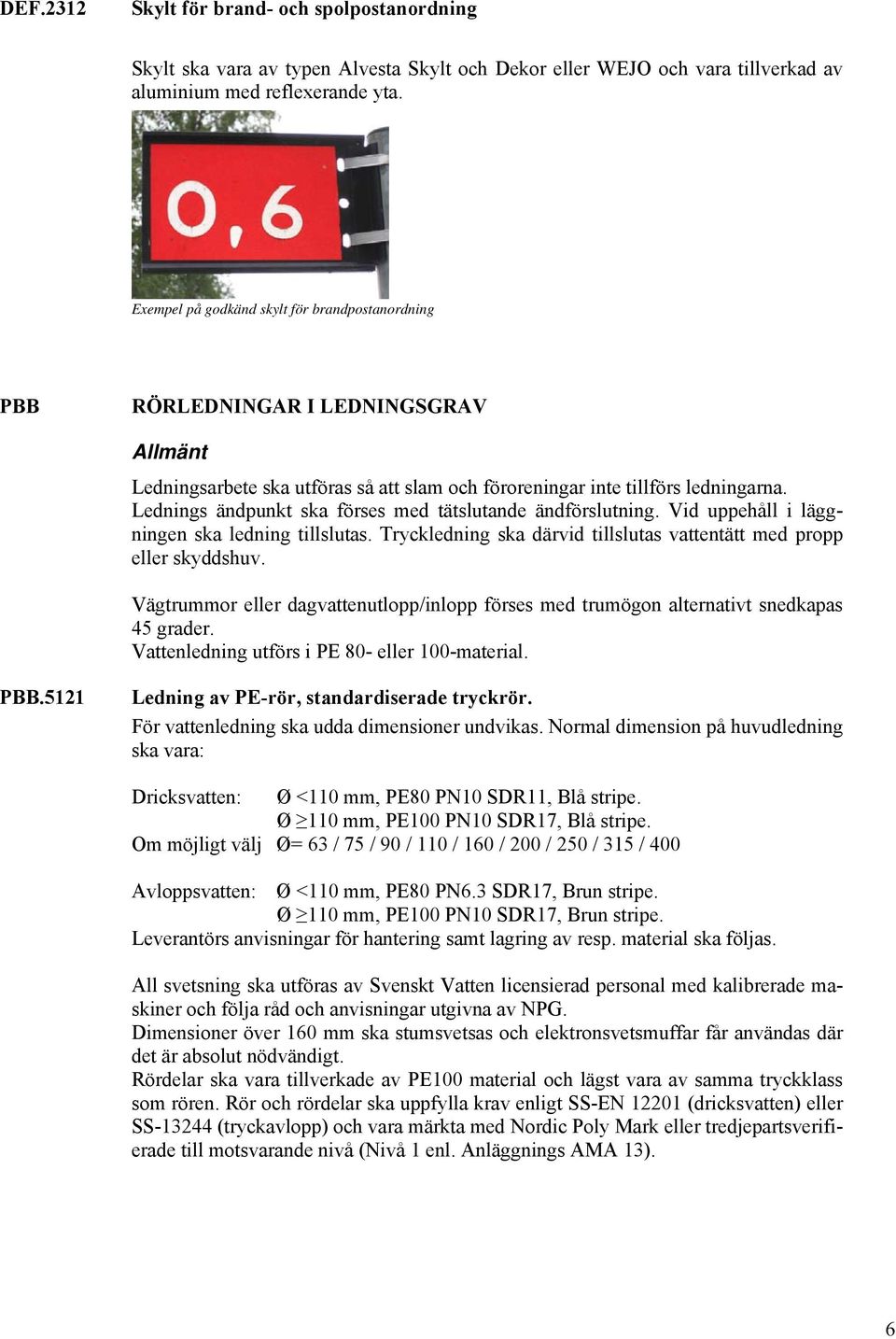

6 DEF.2312 Skylt för brand- och spolpostanordning Skylt ska vara av typen Alvesta Skylt och Dekor eller WEJO och vara tillverkad av aluminium med reflexerande yta. Exempel på godkänd skylt för brandpostanordning PBB RÖRLEDNINGAR I LEDNINGSGRAV Allmänt Ledningsarbete ska utföras så att slam och föroreningar inte tillförs ledningarna. Lednings ändpunkt ska förses med tätslutande ändförslutning. Vid uppehåll i läggningen ska ledning tillslutas. Tryckledning ska därvid tillslutas vattentätt med propp eller skyddshuv. Vägtrummor eller dagvattenutlopp/inlopp förses med trumögon alternativt snedkapas 45 grader. Vattenledning utförs i PE 80- eller 100-material. PBB.5121 Ledning av PE-rör, standardiserade tryckrör. För vattenledning ska udda dimensioner undvikas. Normal dimension på huvudledning ska vara: Dricksvatten: Ø <110 mm, PE80 PN10 SDR11, Blå stripe. Ø 110 mm, PE100 PN10 SDR17, Blå stripe. Om möjligt välj Ø= 63 / 75 / 90 / 110 / 160 / 200 / 250 / 315 / 400 Avloppsvatten: Ø <110 mm, PE80 PN6.3 SDR17, Brun stripe. Ø 110 mm, PE100 PN10 SDR17, Brun stripe. Leverantörs anvisningar för hantering samt lagring av resp. material ska följas. All svetsning ska utföras av Svenskt Vatten licensierad personal med kalibrerade maskiner och följa råd och anvisningar utgivna av NPG. Dimensioner över 160 mm ska stumsvetsas och elektronsvetsmuffar får användas där det är absolut nödvändigt. Rördelar ska vara tillverkade av PE100 material och lägst vara av samma tryckklass som rören. Rör och rördelar ska uppfylla krav enligt SS-EN (dricksvatten) eller SS (tryckavlopp) och vara märkta med Nordic Poly Mark eller tredjepartsverifierade till motsvarande nivå (Nivå 1 enl. Anläggnings AMA 13). 6

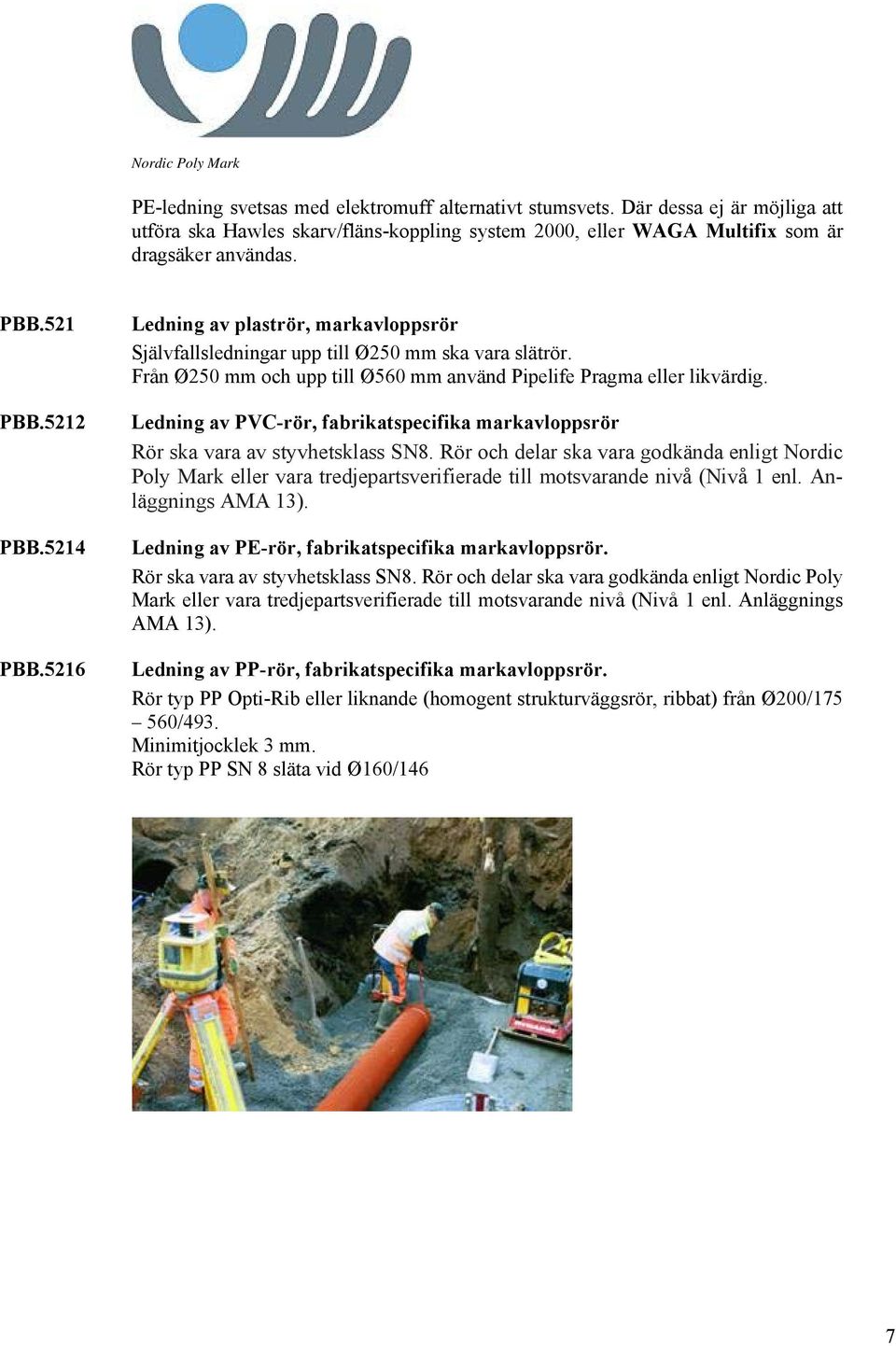

7 Nordic Poly Mark PE-ledning svetsas med elektromuff alternativt stumsvets. Där dessa ej är möjliga att utföra ska Hawles skarv/fläns-koppling system 2000, eller WAGA Multifix som är dragsäker användas. PBB.521 PBB.5212 PBB.5214 PBB.5216 Ledning av plaströr, markavloppsrör Självfallsledningar upp till Ø250 mm ska vara slätrör. Från Ø250 mm och upp till Ø560 mm använd Pipelife Pragma eller likvärdig. Ledning av PVC-rör, fabrikatspecifika markavloppsrör Rör ska vara av styvhetsklass SN8. Rör och delar ska vara godkända enligt Nordic Poly Mark eller vara tredjepartsverifierade till motsvarande nivå (Nivå 1 enl. Anläggnings AMA 13). Ledning av PE-rör, fabrikatspecifika markavloppsrör. Rör ska vara av styvhetsklass SN8. Rör och delar ska vara godkända enligt Nordic Poly Mark eller vara tredjepartsverifierade till motsvarande nivå (Nivå 1 enl. Anläggnings AMA 13). Ledning av PP-rör, fabrikatspecifika markavloppsrör. Rör typ PP Opti-Rib eller liknande (homogent strukturväggsrör, ribbat) från Ø200/ /493. Minimitjocklek 3 mm. Rör typ PP SN 8 släta vid Ø160/146 7

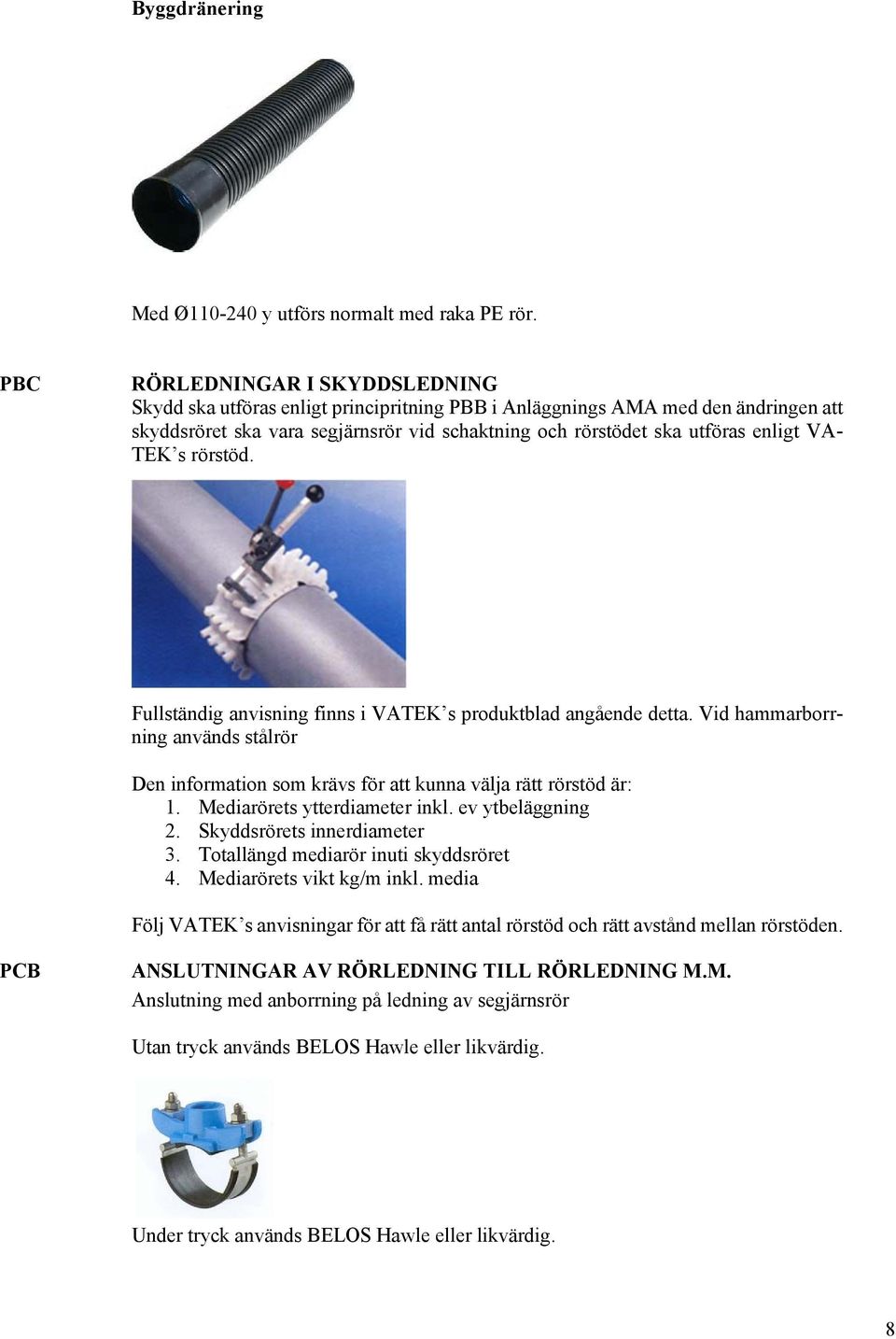

8 Byggdränering Med Ø y utförs normalt med raka PE rör. PBC RÖRLEDNINGAR I SKYDDSLEDNING Skydd ska utföras enligt principritning PBB i Anläggnings AMA med den ändringen att skyddsröret ska vara segjärnsrör vid schaktning och rörstödet ska utföras enligt VA- TEK s rörstöd. Fullständig anvisning finns i VATEK s produktblad angående detta. Vid hammarborrning används stålrör Den information som krävs för att kunna välja rätt rörstöd är: 1. Mediarörets ytterdiameter inkl. ev ytbeläggning 2. Skyddsrörets innerdiameter 3. Totallängd mediarör inuti skyddsröret 4. Mediarörets vikt kg/m inkl. media Följ VATEK s anvisningar för att få rätt antal rörstöd och rätt avstånd mellan rörstöden. PCB ANSLUTNINGAR AV RÖRLEDNING TILL RÖRLEDNING M.M. Anslutning med anborrning på ledning av segjärnsrör Utan tryck används BELOS Hawle eller likvärdig. Under tryck används BELOS Hawle eller likvärdig. 8

9 Anslutning med anborrning på ledning av PE-rör ska elektrosvetsanborrningsbygel GF användas eller likvärdig bygel. PCB.111 Axiell anslutning av tryckledning. För axiell anslutning mellan tryckledningar av olika material eller olika dimensioner ska följande dragsäkra kopplingar, eller likvärdigt, användas: VATEK s Multifix WAU AVK Supa Maxi Rör av PE-material ändarna ska svarvas och vara repfria. Använd alltid stödhylsa. Vid anslutning av PE-rör med multifix ska alltid stödhylsa användas och i dim Ø 200 byts även greppblecken ut för att garantera draghållfasthet. PCB Axiell anslutning av tryckledning av plaströr till tryckledning av stålrör Vid anslutning till befintligt galvrör eller dylikt ska Vateks uniflexkoppling användas. Om anslutning till befintligt kopparrör avses ska isiflokoppling användas. 9

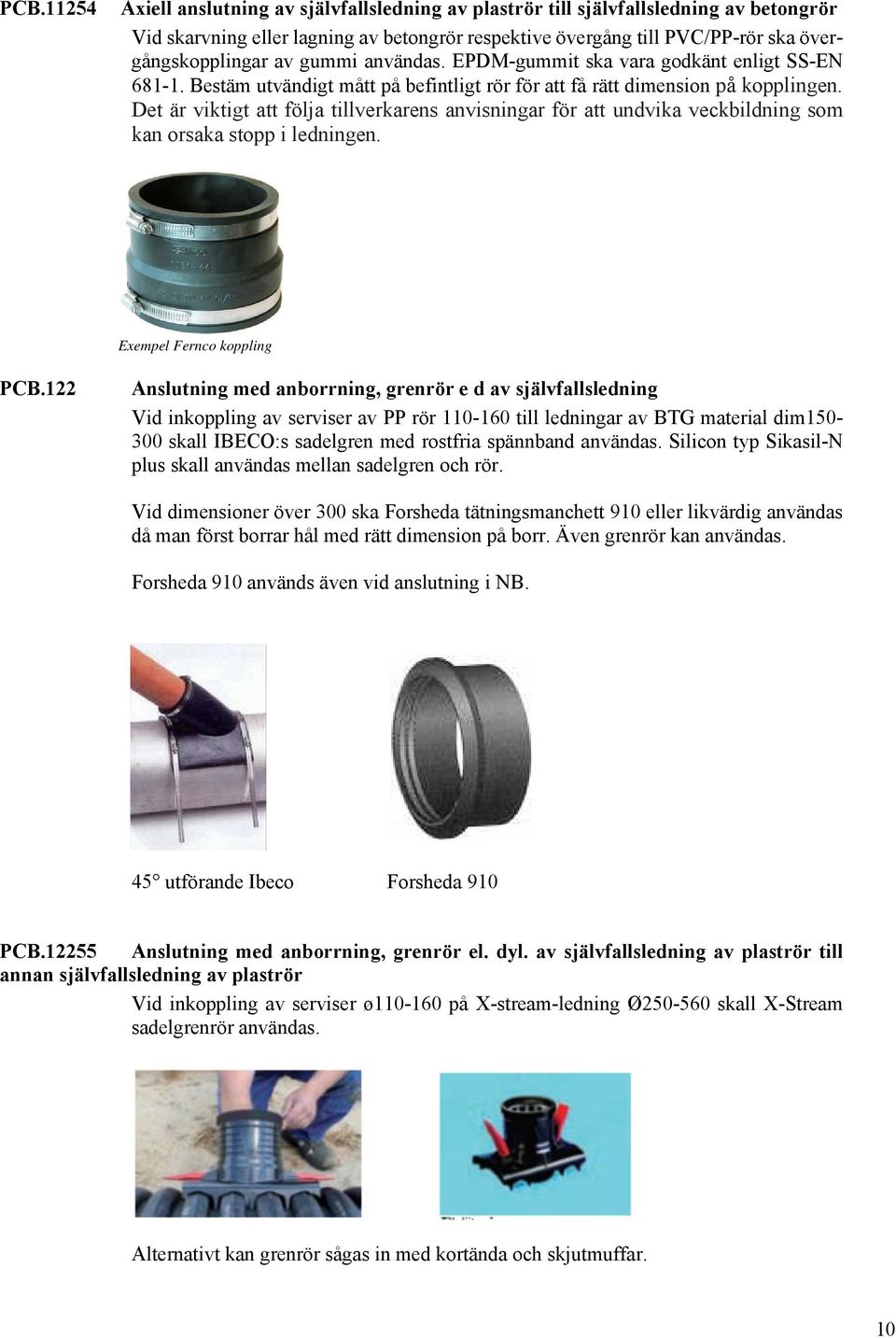

10 PCB Axiell anslutning av självfallsledning av plaströr till självfallsledning av betongrör Vid skarvning eller lagning av betongrör respektive övergång till PVC/PP-rör ska övergångskopplingar av gummi användas. EPDM-gummit ska vara godkänt enligt SS-EN Bestäm utvändigt mått på befintligt rör för att få rätt dimension på kopplingen. Det är viktigt att följa tillverkarens anvisningar för att undvika veckbildning som kan orsaka stopp i ledningen. Exempel Fernco koppling PCB.122 Anslutning med anborrning, grenrör e d av självfallsledning Vid inkoppling av serviser av PP rör till ledningar av BTG material dim skall IBECO:s sadelgren med rostfria spännband användas. Silicon typ Sikasil-N plus skall användas mellan sadelgren och rör. Vid dimensioner över 300 ska Forsheda tätningsmanchett 910 eller likvärdig användas då man först borrar hål med rätt dimension på borr. Även grenrör kan användas. Forsheda 910 används även vid anslutning i NB. 45 utförande Ibeco Forsheda 910 PCB Anslutning med anborrning, grenrör el. dyl. av självfallsledning av plaströr till annan självfallsledning av plaströr Vid inkoppling av serviser ø på X-stream-ledning Ø skall X-Stream sadelgrenrör användas. Alternativt kan grenrör sågas in med kortända och skjutmuffar. 10

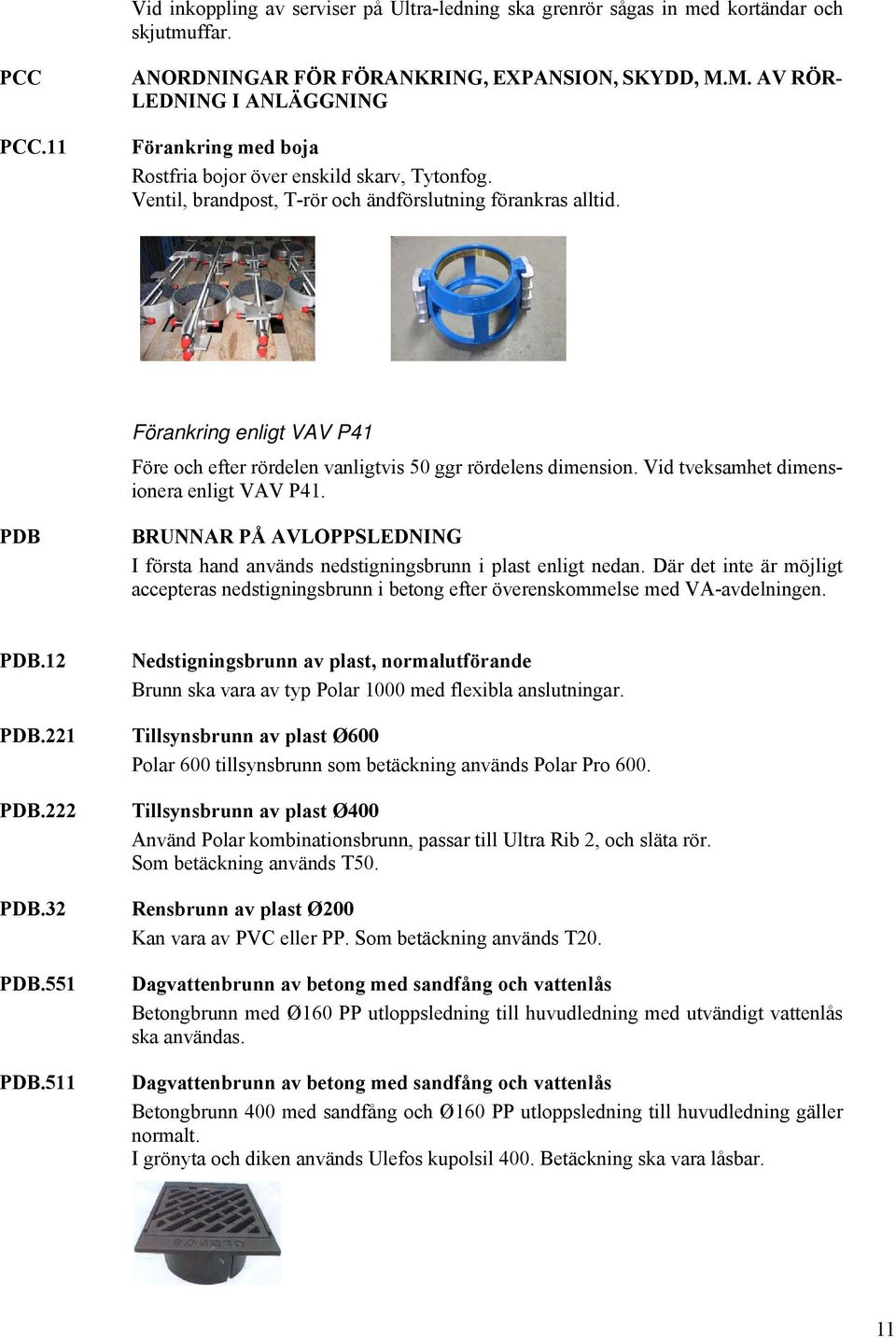

11 Vid inkoppling av serviser på Ultra-ledning ska grenrör sågas in med kortändar och skjutmuffar. PCC PCC.11 ANORDNINGAR FÖR FÖRANKRING, EXPANSION, SKYDD, M.M. AV RÖR- LEDNING I ANLÄGGNING Förankring med boja Rostfria bojor över enskild skarv, Tytonfog. Ventil, brandpost, T-rör och ändförslutning förankras alltid. Förankring enligt VAV P41 Före och efter rördelen vanligtvis 50 ggr rördelens dimension. Vid tveksamhet dimensionera enligt VAV P41. PDB BRUNNAR PÅ AVLOPPSLEDNING I första hand används nedstigningsbrunn i plast enligt nedan. Där det inte är möjligt accepteras nedstigningsbrunn i betong efter överenskommelse med VA-avdelningen. PDB.12 PDB.221 PDB.222 PDB.32 PDB.551 PDB.511 Nedstigningsbrunn av plast, normalutförande Brunn ska vara av typ Polar 1000 med flexibla anslutningar. Tillsynsbrunn av plast Ø600 Polar 600 tillsynsbrunn som betäckning används Polar Pro 600. Tillsynsbrunn av plast Ø400 Använd Polar kombinationsbrunn, passar till Ultra Rib 2, och släta rör. Som betäckning används T50. Rensbrunn av plast Ø200 Kan vara av PVC eller PP. Som betäckning används T20. Dagvattenbrunn av betong med sandfång och vattenlås Betongbrunn med Ø160 PP utloppsledning till huvudledning med utvändigt vattenlås ska användas. Dagvattenbrunn av betong med sandfång och vattenlås Betongbrunn 400 med sandfång och Ø160 PP utloppsledning till huvudledning gäller normalt. I grönyta och diken används Ulefos kupolsil 400. Betäckning ska vara låsbar. 11

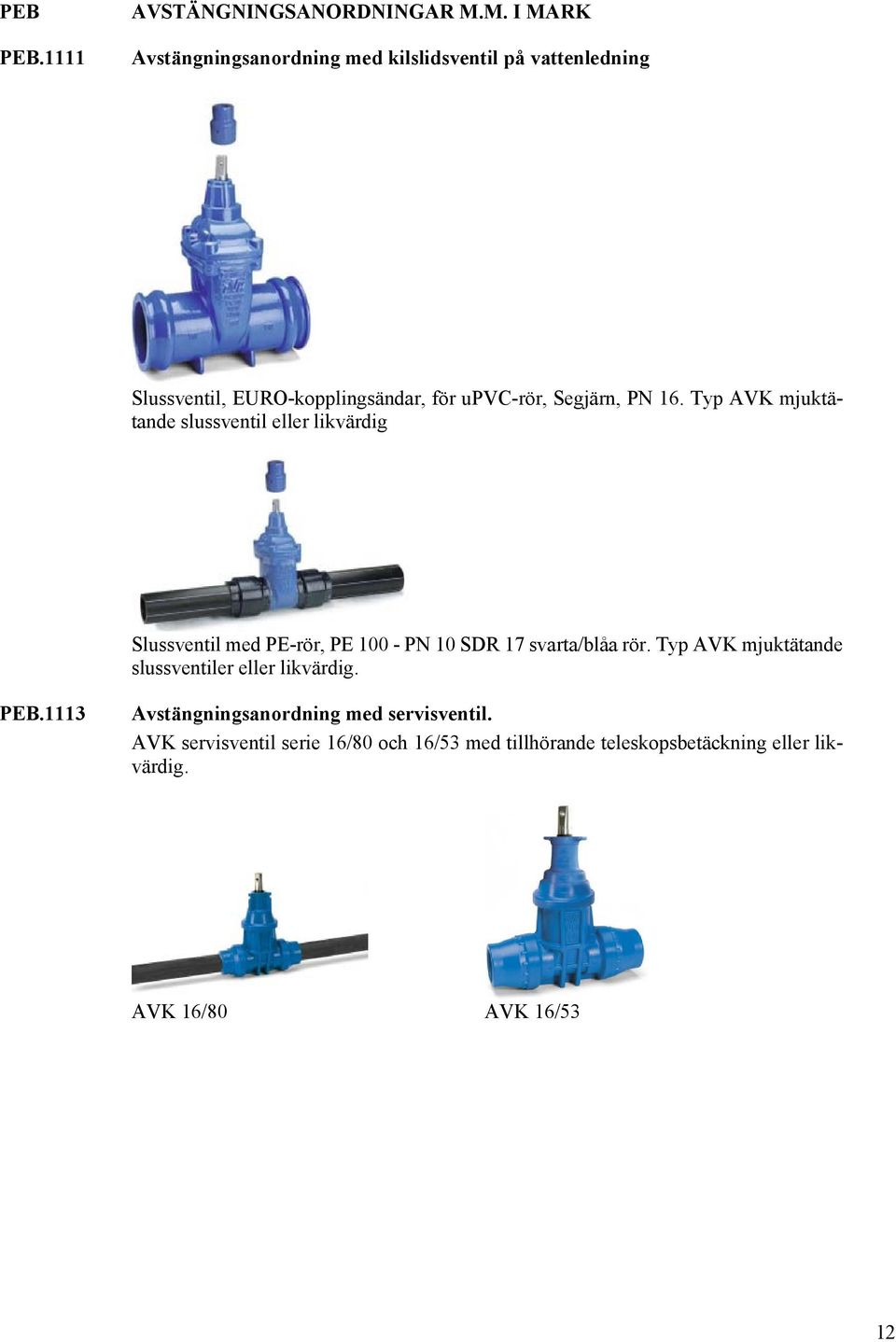

12 PEB PEB.1111 AVSTÄNGNINGSANORDNINGAR M.M. I MARK Avstängningsanordning med kilslidsventil på vattenledning Slussventil, EURO-kopplingsändar, för upvc-rör, Segjärn, PN 16. Typ AVK mjuktätande slussventil eller likvärdig Slussventil med PE-rör, PE PN 10 SDR 17 svarta/blåa rör. Typ AVK mjuktätande slussventiler eller likvärdig. PEB.1113 Avstängningsanordning med servisventil. AVK servisventil serie 16/80 och 16/53 med tillhörande teleskopsbetäckning eller likvärdig. AVK 16/80 AVK 16/53 12

13 PEB.3 Spolpost i mark Typ Ulefos spolpost med teleskopisk betäckning eller likvärdig. PEC.411 Luftningsanordning på vattenledning Kontakta Gatu- och VA- avdelningen för mer information när avluftare behövs. 13
