1 Tck! Du hr köpt en v mrkndens bäst utombordsmotorer. Du hr gjort en säker investering i båtglädje. Din utombordre hr tillverkts v Mercury Mrine, världslednde inom mrin teknik och utombordrtillverkning sedn All dess år v erfrenhet hr ägnts åt målet tt producer de bäst kvlitetsproduktern. Mercury Mrine hr rykte om sig tt vr lednde vd gäller kvlitetskontroll, kvlitet, hållbrhet och prestnd, och företget är lednde vd gäller uppföljning v sin produkter. Vi ber er vänligen tt nog läs denn instruktionsbok innn motorn ts i bruk. Instruktionsboken hr frmställts för tt bli till hjälp vid körning, säker nvändning och skötsel v utombordren. Smtlig medrbetre vid Mercury Mrine hr bidrgit med sin expertis för tt bygg Din utombordre, och ll önskr Dig mång år v trivsmm och säkr båtturer. Vi tckr Dig igen för tt Du litr på Mercury Mrine. Bestämmelser för vgsrening enligt EPA Utombordre såld v Mercury Mrine i USA är godkänd v "United Sttes Environmentl Protection Agency" (EPA) och är i överensstämmelse med gällnde miljölgr för ny utombordre. Denn certifiering är beroende v tt viss inställningr görs enligt fbrikens stndrd. Av dett skäl måste fbrikens procedurer för service följs strikt och, där så är prktiskt, återställs till konstruktionens ursprungligen vsedd inställningr. Underhåll, byte eller reprtion v nordningr och system för vgsrening får utförs på vlfri mrin verkstd eller v nnn lämplig person. Motorer hr märkts med en informtionsdekl om utsläppskontroll som permnent bevis på EPAcertifiering.! VARNING! Avgsutsläppen från denn produkt innehåller kemiklier som enligt delstten Klifornien orskr cncer, fosterskdor eller ndr skdor på reproduktionssystemet. Grntimeddelnde Produkten du hr köpt leverers med en begränsd grnti från Mercury Mrine, grntivillkoren nges i Grntiinformtion i denn hndbok. Grntideklrtionen innehåller en beskrivning v vd grntin täcker, vd som inte täcks, hur länge grntin gäller, hur mn bäst erhåller grntitäckning, viktig friskrivningsklusuler och skdebegränsningr och nnn relterd informtion. Läs igenom denn viktig informtion. All beskrivningr och specifiktioner som förekommer vr ktuell då instruktionsboken godkändes och gick i tryck. Mercury Mrine, vrs policy är tt ständigt förbättr sin produkter, förbehåller sig rätten tt när som helst upphör med viss modeller, tt ändr specifiktioner, design, procedurmetoder utn föregående meddelnde eller åtgnde. Mercury Mrine, Fond du Lc, Wisconsin, USA. Litho i USA. 2011, Mercury Mrine Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, #1 On The Wter, Alph, Brvo, Pro Mx, OptiMx, Sport- Jet, K-Plnes, MerCthode, RideGuide, SmrtCrft, Zero Effort, M med Wves-logotyp, Mercury med Wves-logotyp och SmrtCrft-logotypen är ll registrerde vrumärken som tillhör Brunswick Corportion. Mercury Product Protection-logotypen är ett registrert servicemärke som tillhör Brunswick Corportion. Mercury Premier Service Mercury utvärderr sin återförsäljres servicenivå och delr ut högst klssificeringen "Mercury Premier" till dem som visr tt de ger exceptionell service. Att förtjän klssificeringen Mercury Premier Service innebär tt en återförsäljre: 2012 Mercury Mrine 2,5/3,5 fyrtktre K swe i

2 uppnår ett högt CSI-betyg (Customer Stisfction Index) för grntiservice under 12 månder. hr ll nödvändig serviceverktyg, testutrustning, mnuler och reservdelsböcker. minst en nställd är certifierd eller ingenjörstekniker. ger ll Mercury Mrine-kunder service i tid. erbjuder utökde servicetider och service hos kunden, när det är lämpligt. nvänder, visr och lgerför tillräckligt stort lger med äkt Mercury Precision-reservdelr. hr en ren och snygg butik med välorgniserde verktyg och servicelittertur. Försäkrn om överensstämmelse - för fritidsbåtr med jetmotor med krven i direktivet 94/25/EG med ändringr och tillägg i direktivet 2003/44/EG Nmnet på motortillverkren: Tohtsu Mrine Corportion (TMC) Mercury Mrine Joint Venture Adress: Shimodir Std: Komgne-City, Ngno Postnummer: Lnd: Jpn Nmnet på den uktoriserde representnten: Brunswick Mrine in EMEA Inc. Adress: Prc Industriel de Petit-Rechin Std: Verviers Postnummer: B-2800 Lnd: Belgien Nmnet på nmält orgn för bedömning v vgsutsläpp: Det Norske Verits AS Adress: Veritsveien 1 Std: Hovik Postnummer: 1322 Lnd: Norge ID-nummer: 0575 Nmnet på nmält orgn för bedömning v bullerutsläpp: Det Norske Verits AS Adress: Veritsveien 1 Std: Hovik Postnummer: 1322 Lnd: Norge ID-nummer: 0575 Modul som nvänds för överensstämmelsebedömning v vgsutsläpp: B+C B+D B+E B+F G H Eller motortyp som godkänts enligt: Stdium II i direktiv 97/68/EG Direktiv 88/77/EG Modul som nvänds för överensstämmelsebedömning v bullerutsläpp: A A G H Övrig gemensmm direktiv som gäller: Direktivet om mskinsäkerhet 98/37/EC; Elektromgnetiskt överensstämmelsedirektiv 2004/108/EC Beskrivning v motorer och viktig krv Motortyp Bränsletyp Förbränningscykel Z eller sterndrev utn integrl vgser Diesel 2-tktre Utombordsmotor Bensin 4-tktre ii swe

3 Identifiering v motorer som täcks v denn försäkrn om överensstämmelse Nmnet på motorfmiljen Unikt motoridentifieringsnummer: Först serienummer 4 hk, 5 hk, 6 hk 0R RCD-H-2 8 hk - 9,9 hk 0R RCD-H-2 9,9 hk BigFoot 0R RCD-H-2 EC-modul H-certifiktnummer Viktig krv Stndrder Övrig normgivnde dokument/ metoder Teknisk fil Ange mer detljert (* = obligtorisk stndrd) Bilg 1.B - vgsutsläpp B.1 Motoridentifiktion B.2 Krv gällnde vgsutsläpp * * EN ISO :1996 B.3 Hållbrhet B.4 Ägrens hndbok ISO 8665: 1995 Bilg 1.C - buller C.1 Bulleremissionsnivåer * EN ISO C.2 Ägrhndbok Ägrhndboken Denn försäkrn om överensstämmelse är utfärdd på tillverkrens egn nsvr. Jg förklrr å motortillverkrens vägnr tt motorern som nges i det föregående uppfyller ll tillämplig krv på specificert sätt. Nmn/funktion: Mrk D. Schwbero, President, Mercury utombordre Dtum och utfärdndeplts: 24 juli 2008 Fond du Lc, Wisconsin, USA swe iii

4 iv swe

5 GARANTIINFORMATION Grntiregistrering... 1 Grntiöverlåtelse... 1 Begränsd grnti för fyrtkts utombordsmotorer... 1 Begränsd grnti för fyrtkts utombordsmotorer... 3 Begränsd grnti för fyrtkts utombordsmotorer års begränsd grnti mot korrosion... 6 Grntins täckning och undntg... 7 ALLMÄN INFORMATION Förrens nsvr... 9 Innn du börjr nvänd din utombordre... 9 Båtens hästkrftseffekt... 9 Nödstoppsbrytre Att skydd människor i vttnet Avgser Att välj tillbehör till utombordren Förslg för säker båtnvändning Anteckning v serienummer Specifiktioner INSTALLATION Instlltion v utombordren TRANSPORT Hur du bär, förvrr och trnsporterr utombordren när den tgits ut ur båten Trilertrnsport v båten BRÄNSLE OCH OLJA Bränslerekommendtioner Påfyllning v bränsletnk Rekommendtioner för motorolj Kontroller motoroljn FUNKTIONER OCH REGLAGE Funktioner och reglge Att tilt utombordren Inställning v utombordrens driftvinkel swe v

6 KÖRNING Checklist före strt Körning vid minusgrder Körning i sltvtten eller förorent vtten Inkörningsrutin Strt v motorn Växling Att bck båten Stnn motorn UNDERHÅLL Skötsel v utombordren EPA utsläpp Inspektions och underhållsschem Spol kylsystemet Demontering och montering v motorkåp Korrosionskontrollnod Utvändig skötsel Propellerbyte Undersökning och byte v tändstift Smörjnipplr Byte v motorolj Smörjning v växelhus Utombordre under vtten UPPSTÄLLNING Förberedelser för uppställning Skydd v yttre utombordskomponenter Skydd v invändig motorkomponenter Växelhus Plcering v utombordren för förvring SERVICEHJÄLP FÖR ÄGAREN Lokl reprtionsservice Service i ndr områden än där du bor Frågor ngående reservdelr och tillbehör Servicehjälp Mercury Mrines servicekontor vi swe

7 Grntiregistrering USA OCH KANADA GARANTIINFORMATION För tt täcks v grntin, måste produkten vr registrerd hos Mercury Mrine. Vid köptillfället sk återförsäljren fyll i grntiregistreringen och genst skick den till Mercury Mrine vi MercNET, e-post eller post. Vid mottgndet v grntiregistreringen, bokför Mercury Mrine den. Du bör erhåll en kopi v grntiregistreringen från din återförsäljre. OBS! Mercury Mrine och ndr återförsäljre måste upprätthåll listor över mrin produkter som hr sålts inom USA, om säkerhetsåterkllningsmeddelnde under Federl Sfety Act erfordrs. Du kn när som helst ändr dress, även när du lämnr in en reklmtion, genom tt ring Mercury Mrine eller skick ett brev eller fx med ditt nmn, gml dressen, ny dressen och motorns serienummer till Mercury Mrines vdelning för grntiregistrering. Återförsäljren kn också behndl denn informtionsändring. Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fx UTANFÖR USA OCH KANADA Kontkt distributören i lndet där du bor, eller närmste Mrine Power servicekontor, ngående produkter som hr inhndlts utnför USA och Knd. Grntiöverlåtelse USA OCH KANADA Den begränsde grntin kn överlåts till en efterföljnde köpre, men br för den återstående tiden v den begränsde grntin Dett gäller inte för produkter som nvänds för kommersiell ändmål. Skick eller fx en kopi v köpebrevet eller köpevtlet, den ny ägrens nmn, dress och motorns serienummer till Mercury Mrines grntiregistreringsvdelning, för tt överlåt grntin till efterföljnde ägre. I USA och Knd skicks dett till: Mercury Mrine Attn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Fx Mercury Mrine registrerr den ny ägrens informtion under behndlingen v grntiöverlåtelsen. Det är ing kostnder förknippde med denn service. UTANFÖR USA OCH KANADA Kontkt distributören i lndet där du bor, eller närmste Mrine Power servicekontor, ngående produkter som hr inhndlts utnför USA och Knd. Begränsd grnti för fyrtkts utombordsmotorer USA OCH KANADA Kontroller med den lokl distributören vd som gäller för länder utnför USA och Knd. GARANTIN TÄCKER FÖLJANDE: Mercury Mrine grnterr tt dess ny produkter är fri från defekter i mteril och utförnde under den period som beskrivs nedn. swe 1

8 GARANTIINFORMATION TÄCKNINGSTID: Denn begränsde grnti gäller i tre (3) år från det dtum produkten först såldes v en återförsäljre till en fritidsbåtsnvändre eller det dtum då produkten först togs i bruk, vilket som än inträffr först. Kommersiell nvändre v dess produkter erhåller grntitäckning i ett (1) år från det dtum produkten först såldes v en återförsäljre eller ett (1) år från det dtum då produkten först togs i bruk, vilket som än inträffr först. Med kommersiellt bruk vses rbete eller nnn inkomstbringnde verksmhet med produkten under grntitiden, även om produkten endst nvänds spordiskt för sådn ändmål. Reprtion eller utbyte v delr, eller serviceutförnde under grntiperioden förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Grnti som inte ännu gått ut kn överförs från en fritidsbåtsägre till en efterföljnde fritidsbåtsägre vid korrekt omregistrering v produkten. Grnti som ännu inte gått ut kn inte överförs vre sig till eller från en kund som nvänder motorpketet för kommersiellt bruk. Grntitäckningen kn uppsägs för beggnd konfiskerd produkt eller produkt köpt på uktion, från en skrotningsfirm eller från ett försäkringsbolg. VILLKOR SOM MÅSTE UPPFYLLAS FÖR ATT GARANTIN SKA GÄLLA: Grntiskyddet är br tillgängligt för detljkunder som inhndlr produkten från en återförsäljre som är uktoriserd v Mercury Mrine tt distribuer produkten i det lnd där försäljningen skett, och endst efter den specificerde "Inspektion före leverns" är vslutd och dokumenterd. Grntin börjr gäll när den uktoriserde återförsäljren genomfört korrekt produktregistrering. Oriktig informtion vid grntiregistreringen vd gäller produktens nvändning för fritidsbruk, eller efterföljnde ändring v nvändning från fritidsbruk till kommersiell ändmål (utom om produkten är korrekt omregistrerd) ger Mercury Mrine rätt tt efter eget gottfinnnde upphäv grntin. Rutinunderhåll som beskrivs i drift- och underhållshndboken måste utförs i rätt tid för tt grntin skll fortsätt tt gäll. Mercury Mrine förbehåller sig rätten tt gör grntitäckningen beroende v bevis på ordentligt underhåll. VAD MERCURY KOMMER ATT GÖRA: Mercurys end skyldighet enligt denn grnti är, efter vårt gottfinnnde, begränsd till reprtion v en defekt del, byte v sådn del eller delr mot ny eller v Mercury Mrine godkänd, renoverde delr, eller tt återbetl inköpskostnden för Mercury-produkten. Mercury förbehåller sig rätten tt i vrje givet ögonblick förbättr eller förändr produkter utn tt t på sig någon skyldighet tt ändr tidigre tillverkde produkter. HUR GARANTITÄCKNING ERHÅLLS: Kunden måste förse Mercury med en rimlig reprtionsmöjlighet och rimlig åtkomst v produkten för grntiservice. Reklmtioner sk utförs genom tt produkten sänds för inspektion till en Mercury-återförsäljre som är uktoriserd för produktservice. Om köpren inte kn leverer produkten till en sådn återförsäljre, måste ett skriftligt meddelnde komm Mercury tillhnd. Vi nordnr då inspektion och eventuell reprtioner som täcks v grntin. Köpren sk i dett fll stå för ll relterde trnsportkostnder och/eller restid. Om den tillhndhålln servicen inte täcks v denn grnti sk köpren stå för ll relterde rbets- och mterilkostnder, och ndr kostnder i smbnd med denn service. Köpren sk inte, om så inte erfordrs v Mercury, skick produkten eller dess delr direkt till Mercury. Ett registrert ägrbevis måste viss upp för återförsäljren då grntiservice efterfrågs för tt erhåll grntitäckning. GARANTIN TÄCKER EJ FÖLJANDE: Denn begränsde grnti täcker inte rutinunderhåll, trimning, justeringr, normlt slitge, skd orskd v missbruk, onorml nvändning, nvändning v propeller eller utväxlingsförhållnde som inte tillåter motorn tt körs inom det rekommenderde fullgsvrvtlsområdet (se drift- och underhållshndboken), drift v produkten på sätt som strider mot vd som rekommenders i vsnittet om körning/driftperiod i drift- och underhållshndboken, vnvård, olyck, nedsänkning i vtten, felktig instlltion (korrekt instlltionsspecifiktioner och metoder beskrivs i produktens monteringsnvisningr), felktig service, nvändning v tillbehör eller del som inte tillverkts eller sålts v oss, jetpumpens impellrr och instser, körning med bränsle, olj eller smörjmedel som är olämplig för nvändning med produkten (se drift- och underhållshndboken), ändringr eller vlägsnnde v delr, eller vtten som kommit in i motorn genom bränsleintget, luftintget eller vgssystemet, eller skd på produkten på grund v otillräckligt med kylvtten orskt v tt kylsystemet blockerts v främmnde föremål, körning v motorn när den inte befinner sig vtten, lltför hög montering v motorn på kterspegeln eller körning v båten med motorn uttrimmd lltför långt. Användning v produkten för tävlingr eller nnn tävlingsbetond ktivitet, eller körning med en lägre enhet v tävlingstyp vid något tillfälle, även v en tidigre ägre till produkten, gör grntin ogiltig. Kostnder som rör upphlning, sjösättning, bogsering, förvring, telefonsmtl, hyr, olägenhet, slipvgifter, försäkringsskydd, morteringr, förlord tid och/eller inkomst, eller nnn typ v indirekt skdor, täcks inte v denn grnti. Kostnder förknippde med vlägsnnde och/eller utbyte v båtskott eller mteril orskde v båtens konstruktion för tt komm åt produkten täcks inte heller v denn grnti. 2 swe

9 GARANTIINFORMATION Ingen fysisk eller juridisk person, inklusive Mercury Mrines uktoriserde återförsäljre, hr fått tillstånd v Mercury Mrine tt gör någon försäkrn, intygnde eller grnti beträffnde produkten, nnt än de som ingår i denn begränsde grnti, och om sådn görs, skll de inte vr juridiskt bindnde för Mercury Mrine. För ytterligre informtion om vilk händelser och omständigheter som täcks v grntin, och vilk som inte gör det, se vsnittet Grntitäckning i drift- och underhållshndboken, som utgör en referensdel i denn grnti. FRISKRIVNINGSKLAUSULER OCH BEGRÄNSNINGAR: IMPLICITA GARANTIER BETRÄFFANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL BESTRIDS UTTRYCKLIGEN. I DEN HÄNDELSE DE ANTYDDA GARANTIERNA INTE KAN BESTRIDAS, ÄR DE BEGRÄNSADE I VARAKTIGHET TILL TIDEN FÖR DEN UTTRYCKTA GARANTIN. DIREKTA ELLER INDIREKTA FÖLJDSKADOR TÄCKS INTE AV DENNA GARANTI. VISSA DELSTATER/LÄNDER TILLÅTER INTE FRISKRIVNINGSKLAUSULER, BEGRÄNSNINGAR OCH UNDANTAG BESKRIVNA OVAN. SOM RESULTAT HÄRAV KAN DE SÅLEDES KOMMA ATT INTE GÄLLA FÖR DIG. DENNA GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, OCH DU KAN ÄVEN HA ANDRA JURIDISKA RÄTTIGHETER SOM KAN VARIERA FRÅN DELSTAT TILL DELSTAT OCH FRÅN LAND TILL LAND. Begränsd grnti för fyrtkts utombordsmotorer EUROPA OCH OBEROENDE STATERS SAMVÄLDE Kontroller hos din lokl distributör vd som gäller för länder utnför Europ och Oberoende stters smvälde. GARANTIN TÄCKER FÖLJANDE: Mercury Mrine grnterr tt dess ny produkter är fri från defekter i mteril och utförnde under den period som beskrivs nedn. TÄCKNINGSTID: Denn begränsde grnti gäller i två (2) år från det dtum produkten först såldes v en återförsäljre till en fritidsbåtsnvändre eller det dtum produkten först togs i bruk, beroende på vilket som inträffr först. Kommersiell nvändre v dess produkter erhåller grntitäckning i ett (1) år från det dtum produkten först såldes v en återförsäljre eller ett (1) år från det dtum då produkten först togs i bruk, vilket som än inträffr först. Med kommersiellt bruk vses rbete eller nnn inkomstbringnde verksmhet med produkten under grntitiden, även om produkten endst nvänds spordiskt för sådn ändmål. Reprtion eller utbyte v delr, eller serviceutförnde under grntiperioden förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Grnti som inte ännu gått ut kn överförs från en fritidsbåtsägre till en efterföljnde fritidsbåtsägre vid korrekt omregistrering v produkten. Grnti som ännu inte gått ut kn inte överförs vre sig till eller från en kund som nvänder motorpketet för kommersiellt bruk. Grntitäckningen kn uppsägs för beggnd eller konfiskerd produkt eller produkt köpt på uktion, från en skrotningsfirm eller från ett försäkringsbolg. VILLKOR SOM MÅSTE UPPFYLLAS FÖR ATT GARANTIN SKA GÄLLA: Grntiskyddet är br tillgängligt för detljkunder som inhndlr produkten från en återförsäljre som är uktoriserd v Mercury Mrine tt distribuer produkten i det lnd där försäljningen skett, och endst efter den specificerde "Inspektion före leverns" är vslutd och dokumenterd. Grntin börjr gäll när den uktoriserde återförsäljren genomfört korrekt produktregistrering. Rutinunderhåll som beskrivs i drift- och underhållshndboken måste utförs i rätt tid för tt grntin skll fortsätt tt gäll. Mercury Mrine förbehåller sig rätten tt gör frmtid grntitäckning beroende v bevis på korrekt underhåll. VAD MERCURY KOMMER ATT GÖRA: Mercurys end skyldighet enligt denn grnti är, efter vårt gottfinnnde, begränsd till reprtion v en defekt del, byte v sådn del eller delr mot ny eller v Mercury Mrine godkänd, renoverde delr, eller tt återbetl inköpskostnden för Mercury-produkten. Mercury förbehåller sig rätten tt i vrje givet ögonblick förbättr eller förändr produkter utn tt t på sig någon skyldighet tt ändr tidigre tillverkde produkter. swe 3

10 GARANTIINFORMATION HUR GARANTITÄCKNING ERHÅLLS: Kunden måste förse Mercury med en rimlig reprtionsmöjlighet och rimlig åtkomst v produkten för grntiservice. Reklmtioner sk utförs genom tt produkten sänds för inspektion till en Mercury-återförsäljre som är uktoriserd för produktservice. Om köpren inte kn leverer produkten till en sådn återförsäljre, måste ett skriftligt meddelnde komm Mercury tillhnd. Vi nordnr då inspektion och eventuell reprtioner som täcks v grntin. Köpren sk i dett fll stå för ll relterde trnsportkostnder och/eller restid. Om den tillhndhålln servicen inte täcks v denn grnti sk köpren stå för ll relterde rbets- och mterilkostnder, och ndr kostnder i smbnd med denn service. Köpren sk inte, om så inte erfordrs v Mercury, skick produkten eller dess delr direkt till Mercury. Ett registrert ägrbevis måste viss upp för återförsäljren då grntiservice efterfrågs för tt erhåll grntitäckning. GARANTIN TÄCKER EJ FÖLJANDE: Denn begränsde grnti täcker inte rutinunderhåll, trimning, justeringr, normlt slitge, skd orskd v missbruk, onorml nvändning, nvändning v propeller eller utväxlingsförhållnde som inte tillåter motorn tt körs inom det rekommenderde fullgsvrvtlsområdet (se drift- och underhållshndboken), drift v produkten på sätt som strider mot vd som rekommenders i vsnittet om körning/driftperiod i drift- och underhållshndboken, vnvård, olyck, nedsänkning i vtten, felktig instlltion (korrekt instlltionsspecifiktioner och metoder beskrivs i produktens monteringsnvisningr), felktig service, nvändning v tillbehör eller del som inte tillverkts eller sålts v oss, jetpumpens impellrr och instser, körning med bränsle, olj eller smörjmedel som är olämplig för nvändning med produkten (se drift- och underhållshndboken), ändringr eller vlägsnnde v delr, eller vtten som kommit in i motorn genom bränsleintget, luftintget eller vgssystemet, eller skd på produkten på grund v otillräckligt med kylvtten orskt v tt kylsystemet blockerts v främmnde föremål, körning v motorn när den inte befinner sig vtten, lltför hög montering v motorn på kterspegeln eller körning v båten med motorn uttrimmd lltför långt. Användning v produkten för tävlingr eller nnn tävlingsbetond ktivitet, eller körning med en lägre enhet v tävlingstyp vid något tillfälle, även v en tidigre ägre till produkten, gör grntin ogiltig. Kostnder som rör upphlning, sjösättning, bogsering, uppställning, telefonsmtl, hyr, olägenheter, slipvgifter, försäkringspremier, betlning v lån, förlord tid och/eller inkomst eller nnn typ v tillfällig skdor eller följdskdor täcks inte v denn grnti. Kostnder förknippde med vlägsnnde och/eller utbyte v båtskott eller mteril orskde v båtens konstruktion för tt komm åt produkten täcks inte heller v denn grnti. Ingen fysisk eller juridisk person, inklusive Mercury Mrines uktoriserde återförsäljre, hr fått tillstånd v Mercury Mrine tt gör någon försäkrn, intygnde eller grnti beträffnde produkten, nnt än de som ingår i denn begränsde grnti, och om sådn görs, skll de inte vr juridiskt bindnde för Mercury Mrine. För ytterligre informtion om vilk händelser och omständigheter som täcks v grntin, och vilk som inte gör det, se vsnittet Grntitäckning i drift- och underhållshndboken, som utgör en referensdel i denn grnti. FRISKRIVNINGSKLAUSULER OCH BEGRÄNSNINGAR: IMPLICITA GARANTIER BETRÄFFANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL BESTRIDS UTTRYCKLIGEN. I DEN HÄNDELSE DE ANTYDDA GARANTIERNA INTE KAN BESTRIDAS, ÄR DE BEGRÄNSADE I VARAKTIGHET TILL TIDEN FÖR DEN UTTRYCKTA GARANTIN. DIREKTA ELLER INDIREKTA FÖLJDSKADOR TÄCKS INTE AV DENNA GARANTI. VISSA DELSTATER/LÄNDER TILLÅTER INTE FRISKRIVNINGSKLAUSULER, BEGRÄNSNINGAR OCH UNDANTAG BESKRIVNA OVAN. SOM RESULTAT HÄRAV KAN DE SÅLEDES KOMMA ATT INTE GÄLLA FÖR DIG. DENNA GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, OCH DU KAN ÄVEN HA ANDRA JURIDISKA RÄTTIGHETER SOM KAN VARIERA FRÅN DELSTAT TILL DELSTAT OCH FRÅN LAND TILL LAND. Begränsd grnti för fyrtkts utombordsmotorer MELLANÖSTERN OCH AFRIKA GARANTIN TÄCKER FÖLJANDE: Mercury Mrine grnterr tt dess ny utombordr- och jetprodukter är fri från defekter i mteril och utförnde under den period som beskrivs nedn. 4 swe

11 GARANTIINFORMATION TÄCKNINGSTID: Denn begränsde grnti gäller i ett (1) år från det dtum produkten först såldes v en återförsäljre till en fritidsbåtsnvändre eller det dtum då produkten först togs i bruk, beroende på vilket som inträffr först. Kommersiell nvändre v dess produkter erhåller grntitäckning i ett (1) år från det dtum produkten först såldes v en återförsäljre eller ett (1) år från det dtum då produkten först togs i bruk, beroende på vilket som inträffr först. Med kommersiellt bruk vses rbete eller nnn inkomstbringnde verksmhet med produkten under grntitiden, även om produkten endst nvänds spordiskt för sådn ändmål. Reprtion eller utbyte v delr, eller serviceutförnde under grntiperioden förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Grnti som inte ännu gått ut kn överförs från en fritidsbåtsägre till en efterföljnde fritidsbåtsägre vid korrekt omregistrering v produkten. Grnti som ännu inte gått ut kn inte överförs vre sig till eller från en kund som nvänder motorpketet för kommersiellt bruk. VILLKOR SOM MÅSTE UPPFYLLAS FÖR ATT GARANTIN SKA GÄLLA: Grntiskyddet är br tillgängligt för detljkunder som inhndlr produkten från en återförsäljre som är uktoriserd v Mercury Mrine tt distribuer produkten i det lnd där försäljningen skett, och endst efter den specificerde "Inspektion före leverns" är vslutd och dokumenterd. Grntin börjr gäll när den uktoriserde återförsäljren genomfört korrekt produktregistrering. Rutinunderhåll som beskrivs i drift- och underhållshndboken måste utförs i rätt tid för tt grntin skll fortsätt tt gäll. Mercury Mrine förbehåller sig rätten tt gör grntitäckning beroende v bevis på korrekt underhåll. VAD MERCURY KOMMER ATT GÖRA: Mercurys end skyldighet enligt denn grnti är, efter vårt gottfinnnde, begränsd till reprtion v en defekt del, byte v sådn del eller delr mot ny eller v Mercury Mrine godkänd, renoverde delr, eller tt återbetl inköpskostnden för Mercury-produkten. Mercury förbehåller sig rätten tt i vrje givet ögonblick förbättr eller förändr produkter utn tt t på sig någon skyldighet tt ändr tidigre tillverkde produkter. HUR GARANTITÄCKNING ERHÅLLS: Kunden måste förse Mercury med en rimlig reprtionsmöjlighet och rimlig åtkomst v produkten för grntiservice. Reklmtioner sk utförs genom tt produkten sänds för inspektion till en Mercury-återförsäljre som är uktoriserd för produktservice. Om köpren inte kn leverer produkten till en sådn återförsäljre, måste ett skriftligt meddelnde komm Mercury tillhnd. Vi nordnr då inspektion och eventuell reprtioner som täcks v grntin. Köpren sk i dett fll stå för ll relterde trnsportkostnder och/eller restid. Om den tillhndhålln servicen inte täcks v denn grnti sk köpren stå för ll relterde rbets- och mterilkostnder, och ndr kostnder i smbnd med denn service. Köpren sk inte, om så inte erfordrs v Mercury, skick produkten eller dess delr direkt till Mercury. Ett registrert ägrbevis måste viss upp för återförsäljren då grntiservice efterfrågs för tt erhåll grntitäckning. GARANTIN TÄCKER EJ FÖLJANDE: Denn begränsde grnti täcker inte rutinunderhåll, trimning, justeringr, normlt slitge, skd orskd v missbruk, onorml nvändning, nvändning v propeller eller utväxlingsförhållnde som inte tillåter motorn tt körs inom det rekommenderde fullgsvrvtlsområdet (se drift- och underhållshndboken), drift v produkten på sätt som strider mot vd som rekommenders i vsnittet om körning/driftperiod i drift- och underhållshndboken, vnvård, olyck, nedsänkning i vtten, felktig instlltion (korrekt instlltionsspecifiktioner och metoder beskrivs i produktens monteringsnvisningr), felktig service, nvändning v tillbehör eller del som inte tillverkts eller sålts v oss, jetpumpens impellrr och instser, körning med bränsle, olj eller smörjmedel som är olämplig för nvändning med produkten (se drift- och underhållshndboken), ändringr eller vlägsnnde v delr, eller vtten som kommit in i motorn genom bränsleintget, luftintget eller vgssystemet, eller skd på produkten på grund v otillräckligt med kylvtten orskt v tt kylsystemet blockerts v främmnde föremål, körning v motorn när den inte befinner sig vtten, lltför hög montering v motorn på kterspegeln eller körning v båten med motorn uttrimmd lltför långt. Användning v produkten för tävlingr eller nnn tävlingsbetond ktivitet, eller körning med en lägre enhet v tävlingstyp vid något tillfälle, även v en tidigre ägre till produkten, gör grntin ogiltig. Kostnder som rör upphlning, sjösättning, bogsering, uppställning, telefonsmtl, hyr, olägenheter, slipvgifter, försäkringspremier, betlning v lån, förlord tid och/eller inkomst eller nnn typ v tillfällig skdor eller följdskdor täcks inte v denn grnti. Kostnder förknippde med vlägsnnde och/eller utbyte v båtskott eller mteril orskde v båtens konstruktion för tt komm åt produkten täcks inte heller v denn grnti. Ingen fysisk eller juridisk person, inklusive Mercury Mrines uktoriserde återförsäljre, hr fått tillstånd v Mercury Mrine tt gör någon försäkrn, intygnde eller grnti beträffnde produkten, nnt än de som ingår i denn begränsde grnti, och om sådn görs, skll de inte vr juridiskt bindnde för Mercury Mrine. swe 5

12 GARANTIINFORMATION För ytterligre informtion om vilk händelser och omständigheter som täcks v grntin, och vilk som inte gör det, se vsnittet Grntitäckning i drift- och underhållshndboken, som utgör en referensdel i denn grnti. FRISKRIVNINGSKLAUSULER OCH BEGRÄNSNINGAR: IMPLICITA GARANTIER BETRÄFFANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL BESTRIDS UTTRYCKLIGEN. I DEN HÄNDELSE DE ANTYDDA GARANTIERNA INTE KAN BESTRIDAS, ÄR DE BEGRÄNSADE I VARAKTIGHET TILL TIDEN FÖR DEN UTTRYCKTA GARANTIN. DIREKTA ELLER INDIREKTA FÖLJDSKADOR TÄCKS INTE AV DENNA GARANTI. VISSA DELSTATER/LÄNDER TILLÅTER INTE FRISKRIVNINGSKLAUSULER, BEGRÄNSNINGAR OCH UNDANTAG BESKRIVNA OVAN. SOM RESULTAT HÄRAV KAN DE SÅLEDES KOMMA ATT INTE GÄLLA FÖR DIG. DENNA GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, OCH DU KAN ÄVEN HA ANDRA JURIDISKA RÄTTIGHETER SOM KAN VARIERA FRÅN DELSTAT TILL DELSTAT OCH FRÅN LAND TILL LAND. 3-års begränsd grnti mot korrosion GARANTIN TÄCKER FÖLJANDE: Mercury Mrine grnterr tt vrje ny Mercury, Mriner, Mercury Rcing, Sport Jet, M 2 Jet Drive, Trcker by Mercury Mrine Outbord, Mercury MerCruiser Inbord or Sterndrive Engine (Produkten) kommer inte tt bli funktionsoduglig som ett direkt resultt v korrosion under den tidsperiod som beskrivs nedn. TÄCKNINGSTID: Denn begränsde korrosionsgrnti gäller i tre (3) år från först försäljningsdtum, eller från först nvändningsdgen, beroende på vilket som inträffr först. Reprtion eller utbyte v delr, eller serviceutförnde under denn grnti förlänger inte grntiperioden utöver det ursprunglig utgångsdtumet. Återstående grntitid kn överlåts till ny köpre (icke-kommersiellt bruk), förutstt tt Produkten omregistrers på denne. VILLKOR SOM MÅSTE UPPFYLLAS FÖR ATT GARANTIN SKA GÄLLA: Grntiskyddet är br tillgängligt för detljkunder som inhndlr produkten från en återförsäljre som är uktoriserd v Mercury Mrine tt distribuer produkten i det lnd där försäljningen skett, och endst efter den specificerde "Inspektion före leverns" är vslutd och dokumenterd. Grntin börjr gäll när den uktoriserde återförsäljren genomfört korrekt produktregistrering. De korrosionsskyddnde nordningr som specificers i Instruktionsbok för körning och underhåll måste nvänds på båten, och det rutinunderhåll som specificers i Instruktionsbok för körning och underhåll måste utförs enligt nvisningrn (inklusive obegränst byte v offernoder, nvändnde v specificerde oljor, och målning v repor, etc.) för tt grntiskyddet skll bibehålls. Mercury Mrine förbehåller sig rätten tt gör grntitäckningen beroende v bevis på ordentligt underhåll. VAD MERCURY KOMMER ATT GÖRA: Mercurys end skyldighet enligt denn grnti är, efter vårt gottfinnnde, begränsd till reprtion v en korroderd del, byte v sådn del eller delr mot ny eller v Mercury Mrine godkänd, renoverde delr, eller tt återbetl inköpskostnden för Mercury-produkten. Mercury förbehåller sig rätten tt i vrje givet ögonblick förbättr eller förändr produkter utn tt t på sig någon skyldighet tt ändr tidigre tillverkde produkter. HUR GARANTITÄCKNING ERHÅLLS: Kunden måste förse Mercury med en rimlig reprtionsmöjlighet och rimlig åtkomst v produkten för grntiservice. Reklmtioner sk utförs genom tt produkten sänds för inspektion till en Mercury-återförsäljre som är uktoriserd för produktservice. Om köpren inte kn leverer produkten till en sådn återförsäljre, måste ett skriftligt meddelnde komm Mercury tillhnd. Vi nordnr då inspektion och eventuell reprtioner som täcks v grntin. Köpren sk i dett fll stå för ll relterde trnsportkostnder och/eller restid. Om den tillhndhålln servicen inte täcks v denn grnti sk köpren stå för ll relterde rbets- och mterilkostnder, och ndr kostnder i smbnd med denn service. Köpren sk inte, om så inte erfordrs v Mercury, skick produkten eller dess delr direkt till Mercury. Ett registrert ägrbevis måste viss upp för återförsäljren då grntiservice efterfrågs för tt erhåll grntitäckning. 6 swe

13 GARANTIINFORMATION GARANTIN TÄCKER EJ FÖLJANDE: Den begränsde grntin täcker inte korrosion i elsystem; korrosion som orskts v skd, korrosion som endst orskr obetydlig, ytlig skd; misskötsel eller felktig service; korrosion på tillbehör, instrument, styrsystem; korrosion på fbriksinstllert jetggregt; skdor från undervttensväxter; produkt som sålts med mindre än ett års begränsd grnti; utbytesdelr (sådn som kunden själv köpt); produkter som nvänds för kommersiellt bruk. Med kommersiellt bruk vses rbete eller nnn inkomstbringnde verksmhet med produkten under grntitiden, även om produkten endst nvänds spordiskt för sådn ändmål. Läckströmskorrosion (orskd v lndströmsnslutningr, närliggnde båtr, metll under vttenytn), täcks inte v denn korrosionsgrnti, utn korrosionsskydd som t ex Mercury precisionsdelr eller Quicksilver MerCthode system och/eller Glvnisk isoltor måste nvänds. Korrosionsskd som orskts v felktig påstrykning v kopprbserd beväxningsskyddnde färg täcks heller inte v denn begränsde grnti. utn vi rekommenderr tt utombords- och MerCruiser-ppliktioner skydds med Tri-Butyl-Tin-Adipte (TBTA)- bserd beväxningsskyddnde färg. I områden där sådn TBTA-bserd färg inte får nvänds enligt lg, kn kopprbserd färg nvänds på skrov och kterspegel. Mål inte utombordren eller MerCruiserprodukten. Vr dessutom försiktig så tt elektrisk kontkt melln den grnterde Produkten och färgen undviks. För MerCruiser-produkter sk ett omålt vstånd på minst 38 mm (1.5 in.) lämns runt kterspegelenheten. Se Drifts- och underhållshndboken för ytterligre informtion. För ytterligre informtion om vilk händelser och omständigheter som täcks v grntin, och vilk som inte gör det, se vsnittet Grntitäckning i drift- och underhållshndboken, som utgör en referensdel i denn grnti. FRISKRIVNINGSKLAUSULER OCH BEGRÄNSNINGAR: IMPLICITA GARANTIER BETRÄFFANDE SÄLJBARHET OCH LÄMPLIGHET FÖR ETT VISST ÄNDAMÅL BESTRIDS UTTRYCKLIGEN. I DEN HÄNDELSE DE ANTYDDA GARANTIERNA INTE KAN BESTRIDAS, ÄR DE BEGRÄNSADE I VARAKTIGHET TILL TIDEN FÖR DEN UTTRYCKTA GARANTIN. DIREKTA ELLER INDIREKTA FÖLJDSKADOR TÄCKS INTE AV DENNA GARANTI. VISSA DELSTATER/LÄNDER TILLÅTER INTE FRISKRIVNINGSKLAUSULER, BEGRÄNSNINGAR OCH UNDANTAG BESKRIVNA OVAN. SOM RESULTAT HÄRAV KAN DE SÅLEDES KOMMA ATT INTE GÄLLA FÖR DIG. DENNA GARANTI GER DIG SPECIFIKA JURIDISKA RÄTTIGHETER, OCH DU KAN ÄVEN HA ANDRA JURIDISKA RÄTTIGHETER SOM KAN VARIERA FRÅN DELSTAT TILL DELSTAT OCH FRÅN LAND TILL LAND. Grntins täckning och undntg Syftet med dett vsnitt är tt undnröj någr v de vnligt förekommnde missförstånd som gäller grntins omfttning. Följnde informtion förklrr viss typer v tjänster som inte täcks v grntin. Nednstående villkor hr inkluderts genom referens i den 3-årig begränsde grntin mot korrosionsproblem, den interntionell begränsde grntin för utombordre smt den begränsde grntin för utombordre i USA och Knd. Observer tt grntin täcker reprtioner som behövs inom grntiperioden på grund v defekter i mteril och utförnde. Instlltionsfel, olyckor, normlt slitge, och en rd ndr orsker som påverkr produkten täcks inte v grntin. Grntin är begränsd till defekter i mteril eller utförnde, dock endst om försäljningen till konsumenten sker i ett lnd till vilket distributionen uktoriserts v oss. Kontkt en uktoriserd återförsäljre om du hr frågor beträffnde grntitäckningen. De svrr gärn på eventuell frågor. GENERELLA UNDANTAG FRÅN GARANTIN 1. Mindre justeringr och fininställningr; inklusive kontroll, rengöring eller justering v tändstift, tändningskomponenter, förgsrinställningr, filter, remmr, reglge och kontroll v smörjning som gjorts vid norml service. 2. Fbriksinstllerde jetggregt - Specifik delr som undnts från grntin är: Jetggregtets impeller nd jetggregtets insts som skdts v stötr eller slitge och vttenskdde drivxellger till följd v fel underhåll. 3. Skd som orskts v försumlighet, bristnde underhåll, olycksfll, onorml nvändning eller felktig montering eller service. swe 7

14 GARANTIINFORMATION 4. Kostnder för upptgning, sjösättning och bogsering; vlägsnnde och/eller byte v båtskott eller mteril på grund v båtens konstruktion för tt kunn komm åt produkten smt ll smmnhängnde trnsportkostnder och/eller restid o.s.v. Rimlig tillgång till produkten måste ges för grntiservice. Kunden måste leverer produkten till en uktoriserd återförsäljre. 5. Ytterligre servicerbete begärt v kunden nnt än det som är nödvändigt för tt tillfredsställ grntiåtgndet. 6. Arbete utfört v ndr än en uktoriserd återförsäljre kn br täcks under följnde omständigheter: När rbetet utförs på nödfllsbsis (förutstt tt det inte finns någon uktoriserd återförsäljre i området som kn utför rbetet eller inte hr trnsportfciliteter etc. och fbriksgodkännnde hr getts i förväg för utförndet v rbetet vid denn fcilitet). 7. All oförutsedd skdor och/eller följdskdor (förvringskostnder, telefonkostnder eller hyr v något slg, olägligheter eller förlust v tid eller inkomst) är ägrens nsvr. 8. Användndet v delr som inte kommer från Mercury Precision eller Quicksilver, då grntireprtioner utförs. 9. Oljor, smörjmedel eller vätskor som byts vid normlt underhåll är kundens nsvr såvid inte förlust eller kontmintion v desmm orsks v produktfel som kn tänks fll under grntiåtgndet. 10. Deltgnde i, eller förberedelser för tävlingskörning eller nnn konkurrernde ktivitet, eller körning med ett (undre) växelhus v tävlingstyp. 11. Motorbuller tyder inte nödvändigtvis på ett llvrligt motorproblem. Om dignos tyder på ett llvrligt invändigt motortillstånd som kn resulter i ett fel sk det tillstånd som orskr bullret korrigers under grntin. 12. Skdor på lägre enheter och/eller propellern orskt v kollision med undervttensföremål betrkts som en mrin risk. 13. Vtten som tränger in genom bränsleintget, luftintget eller vgssystemet eller på grund v nedsänkning. 14. Fel på någon del på grund v bristfällig kylvttentillförsel som orskts v tt motorn strtts ovn vttnet, främmnde föremål/mteril som blockerr intg eller tt motorn monterts för högt eller trimmts för långt ut. 15. Användning v bränslen eller smörjmedel som inte lämpr sig för produkten. Se Underhålls- vsnittet. 16. Denn begränsde grnti gäller inte för skdor på produkter som orsks v instlltion eller nvändning v delr eller tillbehör som inte tillverkts eller sålts v oss. Fel som inte hänger smmn med nvändning v dylik delr eller tillbehör täcks v grntin om de i övrigt uppfyller villkoren i den begränsde grntin för den produkten. 8 swe

15 Förrens nsvr ALLMÄN INFORMATION Förren är nsvrig för rätt och säker körning v båten och pssgerrns och llmänhetens säkerhet.. Det rekommenders strkt tt vrje förre läser och förstår hel hndboken innn utombordren ts i bruk. Säkerställ tt minst en extr person ombord hr instruerts i grundern ngående strt och nvändning v utombordren och båthntering om förren inte kn kör båten. Innn du börjr nvänd din utombordre Läs denn hndbok noggrnt. Lär dig hur utombordren hndhs korrekt. Kontkt din återförsäljre om du hr någr frågor. Säkerhet och driftinformtion som prktisers tillsmmns med sunt förnuft kn hjälp till tt förhindr personoch produktskd. Denn hndbok tillsmmns med säkerhetsdeklern på utombordren nvänder följnde vrningssymboler för dr din uppmärksmhet till speciell säkerhetsinstruktioner som bör efterföljs.! FARA! Indikerr en riskfylld sitution som, om den inte undviks, kommer tt resulter i dödsfll eller llvrlig personskd.! VARNING! Indikerr en riskfylld sitution som, om den inte undviks, kn resulter i dödsfll eller llvrlig personskd.! SE UPP! Indikerr en riskfylld sitution som, om den inte undviks, kn resulter i mindre eller måttlig personskdor. MEDDELANDE Indikerr en sitution som, om den inte undviks, kn resulter i skd på motorn eller på större komponent. Båtens hästkrftseffekt! VARNING! Om mn överstiger båtens mx. effektvärde kn dett led till llvrlig personskd eller död. Om llt för stor effekt pplicers kn dett påverk båtens styrning och flytning eller skd kterspegeln. Instller inte en motor vrs effekt är högre än båtens mx. effektvärde. swe 9

16 ALLMÄN INFORMATION Ge inte din båt för hög effekt och överbelst den inte. De flest båtr hr en erforderlig kpcitetsskylt som vist mx. ccepterd effekt och belstning enligt tillverkren och i enlighet med federl riktlinjer. Kontkt din återförsäljre eller båttillverkren, om du är tveksm. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY XXX XXX Nödstoppsbrytre Syftet med nödstoppsbrytren är tt stäng v motorn då förren förflyttr tillräckligt långt bort från förrpltsen (om förren t ex ovsiktligt skulle ksts ur sin sits). Utombordre med rorkultshndtg och viss båtr med fjärreglge är utrustde med nödstoppsbrytre. En nödstoppsbrytre kn instllers som ett tillbehör oftst på instrumentbrädn eller vid sidn när förrpltsen. Nödstoppslinn är oftst melln 1220 och 1524 mm (4 och 5 ft) lång när den är utdrgen, med en brick i en änden som sticks in i kontkten och en hke i den ndr änden som spänns fst på förren. Nödstoppslinn är ihoprulld för tt gör den så kort som möjligt i viloläge för tt undvik tt den trssls in i närliggnde föremål. Dess utsträckt längd är vsedd tt minimer risken för ovsiktlig ktivering om förren rör sig i ett område när den norml förrpltsen. Om förren föredrr en kortre nödstoppslin kn linn linds runt hndleden eller benet eller en knut knuts i linn. b - b - Nödstoppslin Nödstoppskontkt Läs följnde säkerhetsinformtion innn du går vidre. Viktig säkerhetsinformtion: Syftet med en nödstoppsbrytre är tt stnn motorn när förren rör sig tillräckligt långt bort från förrpltsen för tt ktiver brytren. Dett kn inträff om förren ovsiktligt fller överbord eller rör sig i båten tillräckligt långt bort från förrpltsen. Att rml överbord och bli ovsiktligt vkstd händer lättre i viss båttyper, t.ex. uppblåsbr båtr med låg sidor, bssbåtr, rcerbåtr och lätt, känslig fiskebåtr som styrs med rorkultshndtg. Att rml överbord och bli utkstd v misstg händer också lättre om dålig vnor får styr, som tt sitt på ryggstödet eller relingen vid plnhstighet, tt stå upp i plnhstighet, tt sitt på upphöjd fiskebåtsdäck, kör med plnhstighet i grunt vtten eller vtten med undervttensföremål, om du släpper greppet om rtten eller rorkultshndtget när båten drr i en riktning, om du dricker lkohol eller gör frlig högfrtsbåtmnövrr. Även om ktivering v nödstoppsbrytren omedelbrt stnnr motorn fortsätter båten frmåt en bit beroende på hstighet och rodervinkel vid vstängningen. Båten fullbordr dock inte en hel cirkel. Medn båten glider frmåt kn den orsk lik llvrlig skdor på en person som befinner sig i vägen som om motorn vr igång.! VARNING! Om förren fller ut ur båten stnnr motorn omedelbrt för tt minsk risken för llvrlig skd eller dödsfll efter tt h blivit påkörd v båten. Anslut lltid förren ordentligt till stoppkontkten med en lin. 10 swe

17 ALLMÄN INFORMATION Vi rekommenderr strkt tt ndr pssgerre instruers i strt- och körrutiner om de skulle behöv kör båten i nödfll (t.ex. om förren ovsiktligt ksts v).! VARNING! Undvik llvrlig personskdor och dödsfll från krfter som uppstår vid frtminskning på grund v ovsiktlig ktivering v nödstoppsbrytren. Förren skll ldrig lämn förrpltsen utn tt först koppl loss nödstoppsbrytren från sig själv. Ovsiktlig ktivering v nödstoppsbrytren under norml drift är också en möjlighet. Det kn orsk en v eller ll följnde potentiellt riskfylld situtioner: Personer i båten kn ksts frmåt på grund v den krftig inbromsningen. Dett kn vr särskilt frligt för pssgerre i främre delen v båten som kn ksts över bogen och träffs v växellådn eller propellern. Förlust v motoreffekt och styrförmåg i krftig sjö, strk ström eller strk vindr. Förlust v kontroll vid dockning. Att skydd människor i vttnet UNDER BÅTKÖRNING Det är väldigt svårt för en person som står eller flyter i vttnet tt snbbt förflytt sig för tt undvik en närmnde båt, även vid låg hstighet Sänk lltid frten och vr mycket försiktig om du nvänder båten i ett område där det kn finns personer i vttnet. När en båt förflytts (i kustfrt) och utombordrens växeldrev är i neutrl position, är vttnets krft tillräcklig för tt propellern sk roter. Denn propellerrottion i friläge kn orsk llvrlig personskdor. MEDAN BÅTEN LIGGER STILLA! VARNING! En snurrnde propeller, en båt i rörelse, eller ett fst föremål som stts fst i båten, kn orsk simmre llvrlig personskd eller dödsfll. Stäng omedelbrt v motorn vrje gång som någon befinner sig i vttnet i närheten v din båt. Växl utombordren till neutrlt läge och stäng v motorn innn du låter människor simm eller befinn sig i vttnet omkring båten. Avgser VAR UPPMÄRKSAM PÅ KOLOXIDFÖRGIFTNING Koloxid finns i vgsern från ll förbränningsmotorer. Dett inkluderr utombordre, INU-drev och inombordsmotorer som driver båtr, smt de genertorer som driver diverse båttillbehör. Kolmonoxid är en dödlig gs som är luktfri, färg- och smklös. swe 11

18 ALLMÄN INFORMATION Tidig symptom på kolosförgiftning som inte bör förväxls med sjösjuk eller berusning, inkluderr huvudvärk, yrsel, sömnighet, och illmående.! VARNING! Koloxidförgiftning kn led till medvetslöshet, hjärnskdor eller dödsfll. Håll båten välventilerd vid vil eller under gång och undvik långvrig exponering för koloxid. GOD VENTILATION Ventiler pssgerrutrymmet, öppn sidoförhängen eller öppn motorluckorn för tt vlägsn ångor Exempel på önskt luftflöde genom båten DÅLIG VENTILATION Under viss kör- och/eller vindförhållnden kn kbiner eller sittbrunnr som är permnent inneslutn eller inneslutn i segelduk med otillräcklig ventiltion dr in koloxid. Instller en eller fler koloxiddetektorer i båten. Fst det händer sälln kn simmre och pssgerre i ett inneslutet område i en sttionär båt som innesluter eller är när en motor som kör på en mycket still dg bli exponerde för frlig nivåer v kolmonoxid. MEDAN BÅTEN LIGGER STILLA b b - Kör motorn när båten är förnkrd i ett begränst utrymme Förtöjd när en nnn båt med en motor som kör 12 swe

19 MEDAN BÅTEN RÖR SIG ALLMÄN INFORMATION b b - Kör båten med trimningsvinkeln i fören lltför hög Kör båten utn någon frmåtriktd ventiltion öppen Att välj tillbehör till utombordren Äkt Mercury Precision- eller Quicksilver-tillbehör hr speciellt utformts och testts för utombordren i fråg. Dess finns tillgänglig från Mercury Mrine-återförsäljre. VIKTIGT! Koll upp med din återförsäljre innn du instllerr tillbehör. Missbruk v godkänd tillbehör eller nvändning v icke-godkänd tillbehör kn skd produkten. En del tillbehör som inte tillverks eller säljs v Mercury mrine hr inte konstruerts för tt på säkert sätt nvänds med din utombordre eller utombordrens driftssystem. Införskff och läs hndböckern för instlltion, körning och underhåll för ll din vld tillbehör. Förslg för säker båtnvändning För tt säkert kunn njut v utfärder på vttnet bör du beknt dig med lokl och ntionell båtföreskrifter och -begränsningr. H även följnde i åtnke: Använd flytnordningr. H en godkänd flytväst med lämplig storlek för vrje person ombord (enligt lg) och h den lätt tillgänglig. Överlst inte båten. De flest båtr är märkt och certifierde för mximl lstkpcitet (vikt) (se båtens märkskylt). Kontkt din återförsäljre eller båttillverkren, om du är tveksm. Utför säkerhetskontroller och nödvändigt underhåll.. Följ ett regelbundet schem och se till tt ll reprtioner utförs korrekt. Känn och följ ll regler och lgr som gäller på vttnet. Båtförre bör genomgå en båtsäkerhetskurs. Kurser rrngers i USA v 1) U.S. Cost Gurd Auxiliry, 2) Power Squdron, 3) Röd korset och 4) tillsynsmyndigheten för sjöfrt i din stt. Förfrågningr kn görs till Boting Hotline eller Bot U.S. Foundtion informtionsnummer BOAT. Kontroller tt ll personer i båten sitter ordentligt. Låt inte någon sitt på eller grensle över någon del v båten som inte är vsedd för dett ändmål. Dett innefttr ryggstöd, relingr, kterspegel, för, däck, upphöjd fiskesäten, roternde fiskestolr och ll ndr pltser där oväntd ccelertion, plötslig stopp, oväntd förlust v kontroll över båten eller plötslig båtrörelser kn gör tt en person ksts överbord eller in i båten. Kör ldrig båten under påverkn v lkohol eller droger (förbjudet enligt lg).. Alkohol och droger försämrr ditt omdöme och minskr vsevärt din förmåg tt reger snbbt. Förbered ndr personer som sk kör båten. Åtminstone en reservförre bör finns ombord som hr fått informtion om hur mn strtr, kör och hnterr en båt, om den ordinrie förren v någon nledning inte längre kn utför dess sysslor (t.ex. hr fllit överbord). Pssgerrpåstigning. Stäng v motorn innn pssgerre går ombord, lstr v, eller befinner sig vid ktern. Att br lägg i friläget på utombordren är inte tillräckligt. Vr på din vkt. Båtens förre är enligt lg skyldig tt vr uppmärksm både med ögon och öron. Förren måste h obehindrd sikt särskilt frmåt. Ing pssgerre, bgge eller fiskestolr får blocker förrens sikt, när båten frmförs med mer än tomgångsvrvtl. swe 13

20 ALLMÄN INFORMATION Kör ldrig båten precis bkom en vttenskidåkre ifll hn/hon skulle rml. En båt som till exempel frmförs i 40 km/h (25 MPH) kommer tt kör förbi en skidåkre som rmlt 61 m (200 ft) frmför båten på 5 sekunder. Se upp för vttenskidåkre som fllit. När du nvänder båten för vttenskidåkning eller dylik verksmhet, se till tt en vttenskidåkre som fllit är på förrsidn v båten när du återvänder för tt hjälp denne. Förren skll lltid kunn se personen i vttnet och får ldrig bck frm till en person som ligger i vttnet. Rpporter olyckor. Förre måste enligt lg nmäl olyckor på rätt blnkett till tillsynsmyndigheten för stten i fråg, när båten är inblndd i viss båtolyckor. En båtolyck måste rpporters om 1) om det inträfft ett dödsfll eller troligt dödsfll, 2) det hr inträfft personskd som kräver medicinsk behndling utöver först hjälpen, 3) båtr eller nnn egendom skdts där skdekostnden överstiger $ 500,00 eller 4) båten hr gått helt förlord. Sök ytterligre hjälp från lokl polismyndighet. Anteckning v serienummer Det är viktigt tt du ntecknr dett nummer för frmtid referens. Serienumret sitter på utombordren, som bilden visr. XXXXXXXX XXXX b d XX c b - c - d - Serienummer Modellbeteckning Tillverkningsår CE-märkning (vid tillämplighet) Specifiktioner Modeller Ström 2,98 kw (2.5 hk) 3,73 kw (3.5 hk) Fullgsvrvtlsområde Tomgångsvrv 1200 r/min i frmväxel 1300 r/min i neutrlläge Antl cylindrr 1 Slgvolym Cylinderlopp Slglängd 85,5 cc (5.21 cid) 55 mm (2.16 in.) 36 mm (1.41 in.) Ventilspel (kll) Insugsventil Avgsventil Motorns oljevolym Rekommendert tändstift 0,06 0,14 mm ( in.) 0,11 0,19 mm ( in.) 300 ml (10 fl oz) NGK DCPR6E 14 swe

21 ALLMÄN INFORMATION Modeller Elektrodvstånd 0,9 mm (0.035 in.) Växellådsoljevolym 180 ml (6.0 fl oz) Utväxling 2.15:1 Rekommenderd bensin Se Bränsle och olj Rekommenderd olj Se Bränsle och olj Avgsutsläppssystem Motormodifiktion (EM) Ljudnivå vid förrens öron (ICOMIA 39-94) i db 79,8 Rorkultshndtgets vibrtion (ICOMIA 38-94) i m/s² 8,4 swe 15

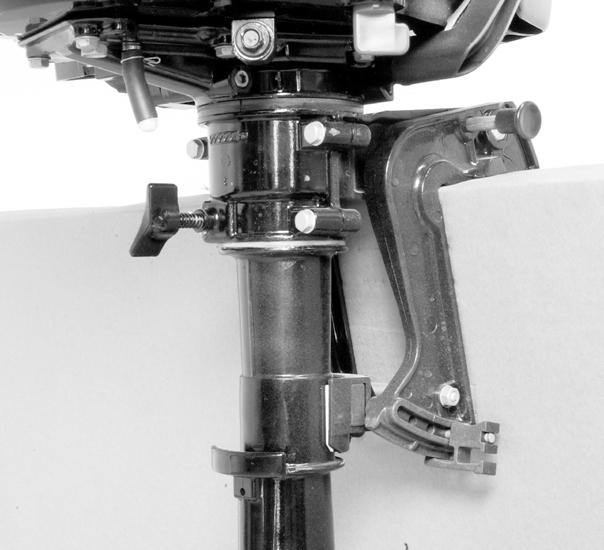

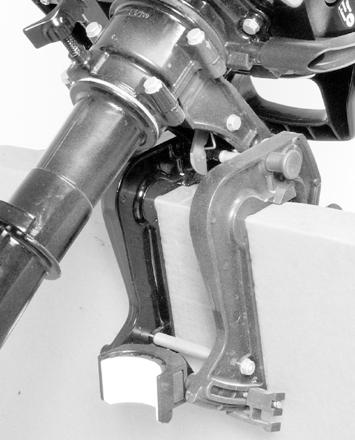

22 Instlltion v utombordren KRAV PÅ AKTERSPEGELHÖJD INSTALLATION 1. Mät kterspegelhöjden på båten. Antiventiltionsplttn bör vr mm (1-2 in.) under båtens botten. - Antiventiltionspltt INSTALLATION AV UTOMBORDAREN PÅ AKTERSPEGELN 1. Plcer utombordren på kterspegelns centrumlinje Dr åt skruvhndtgen till kterspegelfästet swe

23 TRANSPORT Hur du bär, förvrr och trnsporterr utombordren när den tgits ut ur båten Med utombordren fortfrnde i vttnet, stänger du bränslekrnen och kör motorn tills den stnnr. Dett tömmer förgsren på bränsle. Stäng bränsletnkens vluftningsventil då motorn hr stnnt. c - b - c - Stängt läge Öppet läge Bränslekrn b Bränsletnkens vluftningsventil T bort utombordre, och håll den upprätt tills vttnet runnit v. Bär lltid motorn i upprätt läge. Bär, trnsporter eller förvr motorn endst i upprätt läge eller med rorkultshndtgssidn uppåt. Dess lägen förhindrr tt vevhusolj rinner ut. - b - Upprätt läge Rorkultshndtgets uppläge b Bär, förvr eller trnsporter ldrig utombordren i dess lägen. Motorskd kn uppstå genom tt olj rinner ut ur vevhuset swe 17

24 Trilertrnsport v båten TRANSPORT VIKTIGT! Tiltlåsmeknismen är inte vsedd tt ge stöd åt utombordren i upptiltt läge under trilertrnsport. Användning v tiltlåsmeknismen kn gör tt utombordren studsr, och tt den rmlr ner, vilket kn orsk skd på utombordren. Båten bör trilertrnsporters med utombordren tiltd neråt (normlt driftsläge). Om ytterligre mrkfrigång erfordrs, vlägsn utombordren från båten och förvr den på säkert sätt. Ytterligre frigång kn behövs vid järnvägskorsningr, uppfrtsvägr och när trilern studsr. Ställ in växelspken i frmåtväxel. Dett förhindrr tt propellern roterr fritt swe

25 Bränslerekommendtioner BRÄNSLE OCH OLJA VIKTIG: Användning v felktig bensin kn skd motorn. Motorskd som uppstår på grund v nvändning v felktig bensin nses som missbruk v motorn och skdor orskde på grund härv täcks inte v den begränsde grntin. BRÄNSLEKRAV Mercury Mrine-motorer fungerr tillfredsställnde när blyfri bensin från välkänd märken som uppfyller följnde specifiktioner nvänds: USA och Knd - måste h ett ngivet oktnvärde på minst 87 (R+M)/2. Premium bensin (92 [R+M]/2 oktn) är också cceptbelt. Använd inte blyd bensin. Utnför USA och Knd: - måste h ett ngivet oktnvärde på pumpen på minst 90 RON. Premiumbensin (98 RON) är också cceptbel. Där det inte går tt få blyfri bensin sk du nvänd blyd bensin v ett känt märke. ANVÄNDA OMFORMULERAD (SYRSATT) BENSIN (ENDAST USA) Denn bensintyp krävs i viss delr v USA. De 2 typer v syresättning som nvänds i dess bränslen är lkohol (etnol) eller eter (MTBE eller ETBE). Om etnol är den syrsättning som nvänds i bensinen i ditt område, se Bensin som innehåller lkohol. Dess reformulerde bensinsorter är cceptbl för nvändning i din Mercury Mrine-motor. BENSIN SOM INNEHÅLLER ALKOHOL Om bensinen i ditt område innehåller ntingen metnol (metyllkohol) eller etnol (etyllkohol), bör du vr uppmärksm på viss negtiv effekter som dett kn h. Dess negtiv effekter är mer llvrlig med metnol. En ökning v ndelen lkohol i drivmedlet kn också förvärr dess negtiv effekter. En del v dess oönskde effekter orsks på grund v tt lkoholen i bensinen kn bsorber fukt från luften, vilket leder till en seprtion v vtten/lkohol från bensinen i tnken. Bränslesystemskomponentern i din Mercury Mrine-motor kn motstå upp till 10 % lkoholhlt i bensinen. Vi vet inte hur stor procentndel din båts bränslesystem kn tål. Kontkt båttillverkren för tt få specifik rekommendtioner beträffnde komponentern i båtens bränslesystem (bränsletnkr, bränsleledningr och nslutningr). Vr uppmärksm på tt bensin som innehåller lkohol kn orsk: ökd korrosion v metlldelr. Nedbrytning v gummi- och plstdelr Bränslegenomträngning genom bränsleledningr v gummi Problem med strt och drift! VARNING! Bränsleläckge utgör en brndrisk, som kn orsk llvrlig personskd eller dödsfll. All bränslekomponenter skll undersöks periodiskt för tt se om det finns läckge, vhärdningr, förhårdnder, svällningr eller korrosion, i synnerhet efter uppställning. All tecken på läckor eller försämringr kräver utbyte innn motorns nvänds vidre. På grund v möjlig negtiv effekter v lkohol i bensin rekommenders tt endst lkoholfri bensin nvänds, där så är möjligt. Om endst bensin som innehåller lkohol finns tt tillgå, eller om du inte vet om det finns lkohol i bensinen, krävs tt kontroller utförs mer frekvent för tt let efter läckor och bnormiteter. VIKTIGT! När en Mercury Mrine-motor körs med bensin som innehåller lkohol sk förvring v bensin i bränsletnken under lång tid undviks. Lång uppställningsperioder, vilket är vnligt för båtr, skpr unik problem. I fråg om bilr förbruks lkoholhltig bränslen vnligen innn de drr åt sig tillräckligt med fukt för tt orsk problem, men båtr är oft uppställd under så lång perioder tt fsseprtion kn inträff. Dessutom kn inre korrosion äg rum under uppställningstiden om lkohol hr tvättt bort den skyddnde oljefilmen från de inre delrn. swe 19

26 Påfyllning v bränsletnk BRÄNSLE OCH OLJA! VARNING! Undvik llvrlig skd eller dödsfll från bränsle som fttr eld eller exploderr. Stäng lltid v motorn och vrken rök eller tillåt öppen eld eller gnistor i området, när bränsletnkr fylls. Fyll bränsletnken utomhus på vstånd från hett, gnistor och öppen eld. Flytt bärbr bränsletnkr bort från båten vid påfyllning. Stäng lltid v motorn innn du tnkr. Fyll inte bränsletnken helt. Lämn ungefär 10 % v tnkvolymen ofylld. Bränslets volym expnderr i tkt med tt dess tempertur stiger och kn läck under tryck om tnken är helt fylld. Rekommendtioner för motorolj För generellt llvädersbruk rekommenderr vi nvändning v Mercury eller Quicksilver NMMA FC-W godkänd 10W-30 4-tkts utombordrolj. Om NMMA godkänd syntetiskt blndd 25W-40 4-tkts utombordsolj föredrs, sk du nvänd Mercury eller Quicksilver syntetiskt blndd 4-tkts utombordsolj. Om den rekommenderde Mercury eller Quicksilver NMMA FC-W godkänd oljn inte finns, kn en känd FC-W godkänd 4-tkts utombordsolj nvänds. VIKTIGT! Användning v rennde oljor, multiviskosoljor (ndr än Mercury eller Quicksilver NMMA FC-W godkänd olj eller en NMMA FC-W godkänd olj från en välkänd tillverkre), syntetoljor, oljor v låg kvlitet eller oljor som innehåller fst tillstser rekommenders inte. F C b Rekommenderd SAE viskositet för motorolj - NMMA FC-W godkänd 25W-40 4-tkts utombordrolj kn nvänds vid ll temperturer ovn 4 C (40 F). b - MMA FC-W godkänd 25W-30 4-tkts utombordrolj rekommenders för nvändning vid ll temperturer Kontroller motoroljn VIKTIGT! Fyll inte på för mycket. Se till tt utombordren är i upprätt läge (inte tiltd), när oljn kontrollers. 1. Plcer utombordren så tt den sitter vågrätt. 20 swe

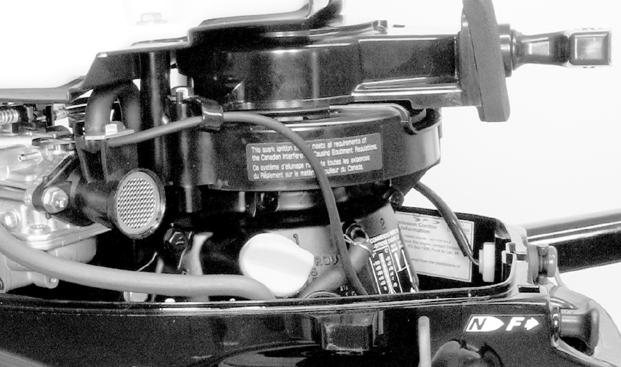

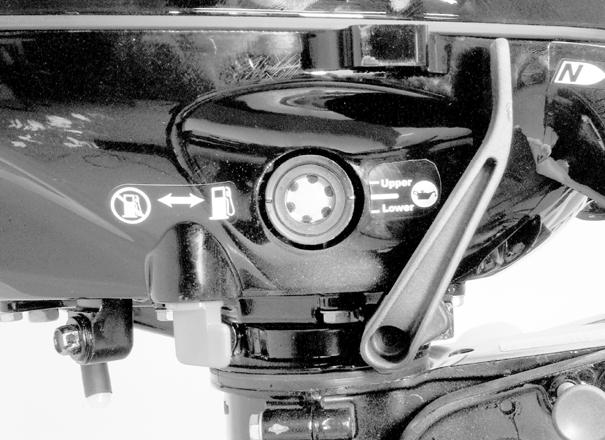

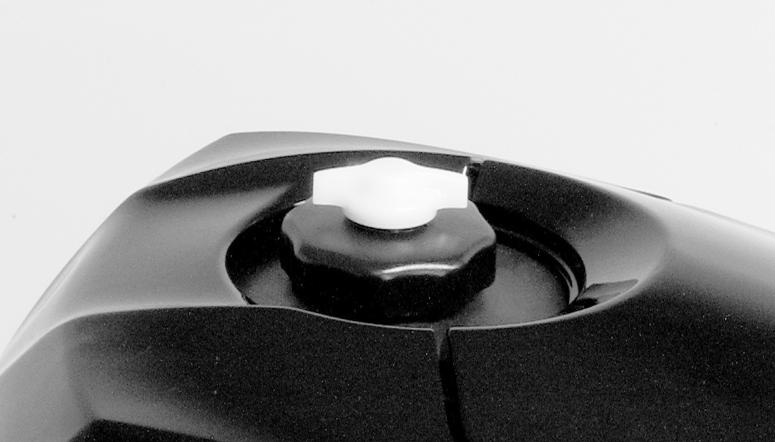

27 BRÄNSLE OCH OLJA 2. Verifier oljenivån genom oljeinspektionsfönstret. Om oljenivån ligger ner mot det nedre nivåmärket, tr du bort oljepåfyllningslocket och fyller på till det övre nivåmärket. OBS! Om oljenivån ligger vid det nedre märket, fyller du på 100 ml (3 oz.) olj. 3. Sätt tillbk oljepåfyllningslocket och dr åt det ordentligt. b - b - c - Oljenivåinspektionsfönster Övre oljenivå Nedre oljenivå c Oljepåfyllningslock swe 21

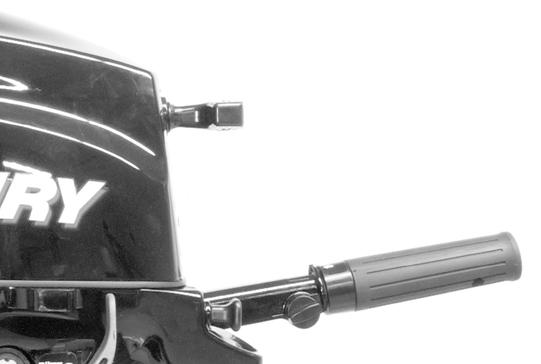

28 Funktioner och reglge FUNKTIONER OCH REGLAGE Bränslekrn - Vrid krnen till stängt läge för tt stäng v bränsleflödet till motorn. Vrid krnen till öppet läge, när motorn strts. c - b - c - Stängt läge Öppet läge Bränslekrn b Chokereglge - Drs ut helt vid strt v kll motor. Skjuts in hlvvägs llteftersom motorn värms upp. Skjuts in helt, när motorn värmts upp Gshndtgets friktionsreglge - Använd friktionsreglget för tt ställ in gshndtget vid önskd hstighet. Vrid reglget medurs för tt dr åt friktionen eller moturs för tt lätt på friktionen. b b - Riktning för tt lätt på friktionen Riktning för tt dr åt friktionen! VARNING! Undvik eventuell llvrlig personskd eller dödsfll genom tt inte förlor kontrollen över båten. Behåll tillräcklig styrningsfriktion för tt förhindr tt utombordren svänger helt åt ett håll, om rorkultshndtget eller rtten släpps. 22 swe

29 FUNKTIONER OCH REGLAGE Justering v styrningsfriktion - Juster dett reglge för tt få önskd styrningsfriktion (motstånd) på rorkultshndtget. Vrid reglget medurs för tt dr åt friktionen och moturs för tt lätt på den. - b - Riktning för tt loss friktionen Riktning för tt dr åt friktionen b Sidoväxlingshndtg - reglerr växelspken. Plcer växelspken i neutrlläget vid strt v motorn. F = frmåtväxel, N = neutrlläge. N F Motorstoppskontkt/nödstoppskontkt - Tryck in eller dr i nödstoppet för tt stäng v motorn. Motorn strtr inte, om inte nödstoppet ktiverts med stoppknppen. - b - Motorstoppskontkt/nödstoppskontkt Nödstopp b swe 23

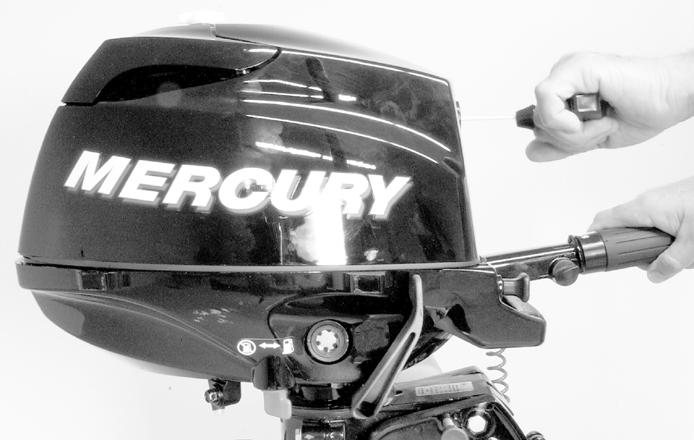

30 FUNKTIONER OCH REGLAGE Strtsnöre - Drr du i strtsnöret drs motorn runt för tt strt Att tilt utombordren TILTA TILL LÄGE HELT UPP. 1. Stäng v motorn. 2. T tg i motorkåpns hndtg och höj utombordren till läge helt upp. 3. Tryck in tiltstödsbulten. Sänk utombordren så tt den vilr på tiltstödsbulten. - Tiltstödsbult SÄNKA TILL KÖRLÄGE Lyft utombordren och dr ut tiltstödsbulten. Sänk utombordren. Inställning v utombordrens driftvinkel Utombordrens vertikl driftvinkel justers genom tt ändr på riggvinkelpinnens läge i de justeringshål som finns. Korrekt justering ger båten optiml prestnd, stbilitet och minskr styrningsinstsen. Riggvinkelpinnen bör justers så tt utombordren plcers så den rbetr vinkelrätt mot vttnet, när båten körs med full frt. Dett gör tt båten kn körs prllellt med vttnet. 24 swe

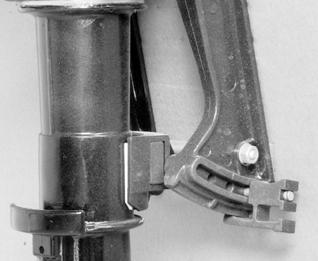

31 FUNKTIONER OCH REGLAGE Ordn pssgerre och lst i båten så tt vikten distribuers jämnt. - Riggvinkelpinne swe 25

32 Checklist före strt KÖRNING Förren skll vr beknt med säker nvigering, nvändning och drift v båten. En godkänd och lättillgänglig flytnordning med lämplig storlek för vrje person ombord (enligt lg). En ringformd livboj eller en flytnde kudde som är vsedd tt ksts till en människ i vttnet finns i båten. Känn till båtens mxbelstning. Se båtens märkskylt. Tillräckligt med bränsle. Arrnger pssgerre och belstning i båten så tt vikten är jämnt fördeld och ll sitter i ett ordentligt säte. Berätt för någon vrt du sk och när du beräknr tt komm tillbk. Det är olgligt tt kör båt under påverkn v lkohol eller droger. Känn till de vtten och det område som du skll kör i smt tidvtten, strömmr, sndbnkr, klippor och ndr fror. Utför inspektionskontrollern i Underhåll - Inspektions- och underhållsschemt. Körning vid minusgrder När du nvänder utombordren, eller den är förtöjd, vid minusgrder eller nästn minusgrder, håll den lltid nertiltd så tt växellådn är under vtten. Dett förhindrr tt inneslutet vtten i växellådn fryser, och därmed orskr potentiell skd på vttenpumpen och ndr komponenter. Om det finns risk för isbildning, sk utombordren ts upp och helt tpps från vtten. Om is bilds vid vttennivån i utombordrens drivxelhus, blockerr det vttenflödet till motorn och kn därmed orsk potentiell skd. Körning i sltvtten eller förorent vtten Vi rekommenderr tt du spolr ur motorns invändig vttenknler med färskt vtten efter vrje körning i sltvtten eller förorent vtten. Därmed förhindrs vlgringr tt blocker dess knler. Se Underhåll - Spolning v kylsystemet. Om du hr din båt förtöjd i sjön, skll du lltid fäll upp utombordren så tt växellådn ligger helt över vttenytn då båten inte nvänds (utom vid temperturer under 0 ). Tvätt utombordren utsid och spol propellerns vgsutlopp och växellådn sötvtten efter vrje nvändning. Sprej Mercury Precision eller Quicksilver Corrosion Gurd på extern metlldelr vrje månd. Sprej inte på korrosionskontrollnodern, eftersom det kommer tt minsk noderns effektivitet. Inkörningsrutin VIKTIGT! Underlåtelse tt följ motorns inkörningsprocedurer kn resulter i dålig prestnd under motorns livslängd och led till motorskd. Följ lltid inkörningsprocedurern. 1. Under den 1: körtimmen skll du kör motorn vid olik vrvtl, upp till 2000 eller cirk ½-gs. 2. Under den ndr körtimmen sk du kör motorn med olik inställningr på gsen upp till 3000 r/min eller 3/4 gs och vid full gs i ungefär en minut vr tionde minut. 3. Näst ått timmr skll du undvik kontinuerlig drift vid full gs i mer än fem minuter i tget. Strt v motorn Före strt, läs Kontrollist före strt, särskild driftsinstruktioner, och Inkörningsprocedur i driftvsnittet.! SE UPP! Strt ldrig och kör ldrig utombordren (inte ens tillfälligt) utn tt vtten cirkulerr genom ll kylvttenintgshålen i växellådn för tt förhindr skdor på vttenpumpen (som nnrs kör torrt) eller överhettning v motorn. 26 swe

33 KÖRNING 1. Kontroller oljenivån i motorn. Plcer utombordren i vågrätt läge och kontroller tt motorns oljenivå ligger inom rbetsområdet Växl utombordren till neutrlläget (N). N Kontroller tt kylvttenintget är under vtten Öppn luftventilen på bränsletnken swe 27

34 KÖRNING 5. Vrid bränslekrnen till öppet läge. c - b - c - Stängt läge Öppet läge Bränslekrn b Fäst nödstoppet vid stoppknppen. Se Allmän Informtion - Nödstoppsknpp. OBS! Motorn strtr inte, om inte nödstoppet ktiverts med stoppknppen. - b - Stoppknpp Nödstopp b Om motorn är kll, ställs gshndtget i "START"-läget. Ställ in gshndtget i "RE-START"-läget, om motorn är vrm. RE-START START 0% RE-START START 0% Dr ut choken helt, om motorn är kll. Skjut in choken hlvvägs llteftersom motorn värms upp. Skjut in den helt, när motorn är uppvärmd swe

35 KÖRNING OBS! Strt v flödd motor - Skjut in chokereglget. Vänt i 30 sekunder och fortsätt sedn tt dr runt motorn för tt strt den. 9. Dr långsmt i strtsnöret tills strtmotorn koppls in, och dr sedn snbbt för tt få igång motorn. Låt repet gå tillbk långsmt. Upprep tills motorn strtr Kontroller tt vttnet flödr ut jämnt ur vttenpumpens skvllerrör. VIKTIGT! Om inget vtten kommer ut ur skvllerröret, stänger du v motorn och kontrollerr kylvttenintget för tt se om det är tilltäppt. Ingen tilltäppning v hålen kn innebär fel på vttenpumpen eller tilltäppning i kylsystemet. Dess tillstånd medför tt motorn överhetts. Låt återförsäljren undersök utombordren. Att nvänd motorn när den är överhettd, kn orsk llvrlig motorskd Växling Utombordren hr två växellägen för körning: Frmåt (F), och Neutrl (N). Sänk gsen till tomgång. Växl lltid utombordren med en snbb rörelse. N F swe 29

36 KÖRNING Att bck båten 1. Flytt gshndtget till läget för låg tomgång. 2. Vrid utombordren 180 för tt bck båten. Tilthndtget kn svängs bkåt för tt underlätt förfrndet. 3. Återför gshndtget till tomgångsläget då du vrider tillbk utombordren för körning frmåt Stnn motorn Minsk motorvrvet och tryck in stoppbrytren eller dr i nödstoppet. - b - Stoppkontkt Nödstopp b swe

37 Skötsel v utombordren UNDERHÅLL För tt håll utombordren i gott funktionsdugligt skick är det viktigt tt regelbundn inspektioner utförs liksom det underhåll som nges i Inspektions- och underhållsschem. Vi betonr vikten v tt underhåll den ordentligt för tt grnter din och din pssgerres säkerhet och för tt den sk behåll sin driftsäkerhet. Skriv upp underhåll som utförs i Underhållsloggen längst bk i den här boken. Behåll ll beställningr och kvitton v llt underhållsrbete som utförts. VAL AV RESERVDELAR FÖR UTOMBORDAREN Vi rekommenderr tt originlreservdelr från Mercury Precision eller Quicksilver och äkt smörjmedel nvänds. EPA-utsläpp UTSLÄPPSCERTIFIERINGSDEKAL En utsläppscertifieringsdekl, som visr utsläppsnivåer och motorspecifiktioner direkt relterde till utsläppen, plcers på motorn vid tidpunkten för tillverkningen. b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in ger): hp COLD VALVE CLEARANCE (mm) cc TIMING (IN DEGREES): INTAKE: EXHAUST: FAMILY: FEL: g/kwh f g h i Tomgångsvrv b - Motoreffekt c - Slgvolym d - Tillverkningsdtum e - Ventilspel (om tillämpligt) f - Fmiljenummer g - Mximl utsläpp för motorfmiljen h - Tändinställningsspecifiktion i - Rekommendert tändstift och elektrodvstånd ÄGARENS ANSVAR Ägren/förren måste utför rutinmässigt motorunderhåll så tt utsläppsnivåern bibehålls inom föreskrivn certifieringsnormer. Ägren/opertören får inte modifier motorn på något sätt som skulle ändr hästkrftern eller låt utsläppsnivåern överstig de förutbestämd specifiktionern från fbriken. Inspektions- och underhållsschem FÖRE VARJE ANVÄNDNINGSTILLFÄLLE Kontroller motoroljenivån. Se Bränsle och olj Kontroll och påfyllning v motorolj. Inspekter bränslesystemet visuellt och let efter förslitning eller läckor. Kontroller tt utombordren sitter ordentligt monterd på kterspegeln. swe 31

38 UNDERHÅLL Kontroller tt propellerblden inte är skdde. EFTER VARJE ANVÄNDNINGSTILLFÄLLE Spol utombordrens kylsystem om du kört i sltvtten eller förorent vtten. Se Spolning v kylsystemet. VAR 100:E DRIFTSTIMME ELLER EN GÅNG OM ÅRET, BEROENDE PÅ VILKET SOM INTRÄFFAR FÖRST Smörj ll smörjnipplr. Smörj oftre efter körning i sltvtten. Se Smörjnipplr. Byt motorolj. Oljn sk byts oftre om motorn körs under svår förhållnden t.ex. långvrig trollning. Se Byte v motorolj. Byt ut tändstiftet efter de först 100 driftstimmrn eller det först året. Kontroller därefter tändstiftet vr 100:e körtimme eller en gång om året. Byt ut tändstiftet vid behov. Se Undersökning och byte v tändstift. Tpp ur och byt växelhusoljn. Se Smörjning v växelhus. Kontroller korrosionskontrollnoden. Kontroller oftre efter körning i sltvtten. Se Korrosionskontrollnod. Kontroller och juster ventilspelet vid behov. 1. Smörj splines på drivxeln. 1. Byt ut vttenpumpsimpellern. 1. Kontroller tt bultr, muttrr och ndr fästen är åtdrgn. Kontroller kåptätningr för tt försäkr dig om tt tätningrn är intkt och oskdde. Kontroller det intern ljuddämpningsskummet i kåpn (extrutr.) för tt säkerställ tt skummet är intkt och oskdt. Kontroller tt insugningsljuddämpren (extrutr.) sitter på plts. Kontroller tt tomgångsdämpren (extrutr.) sitter på plts. Kontroller tt slngklämmor och gummiskyddshylsor (extrutr.) på luftintgsenheten inte är lös. FÖRE UPPSTÄLLNING Se Uppställningsprocedur. Se Förvring Förvring. Spol kylsystemet Spol de inre vttenknlern på utombordren med sötvtten efter vrje nvändning i slt, förorent eller grumligt vtten. Dett kommer tt förhindr tt vlgringr nsmls vilket kn täpp till de inre vttenknlern. Använd spolningstillbehör från Mercury Precision eller Quicksilver (eller motsvrnde). OBS! Kör inte motorn medn kylsystemet spols. 1. T bort plugg och pckning. 2. Anslut slngkopplingen till motorn. 3. Fäst en vttenslng till slngkopplingen. Strt motorn försiktigt och skölj kylsystemet i 3 till 5 minuter. 1. Dess detljer bör servs v en uktoriserd återförsäljre. 32 swe

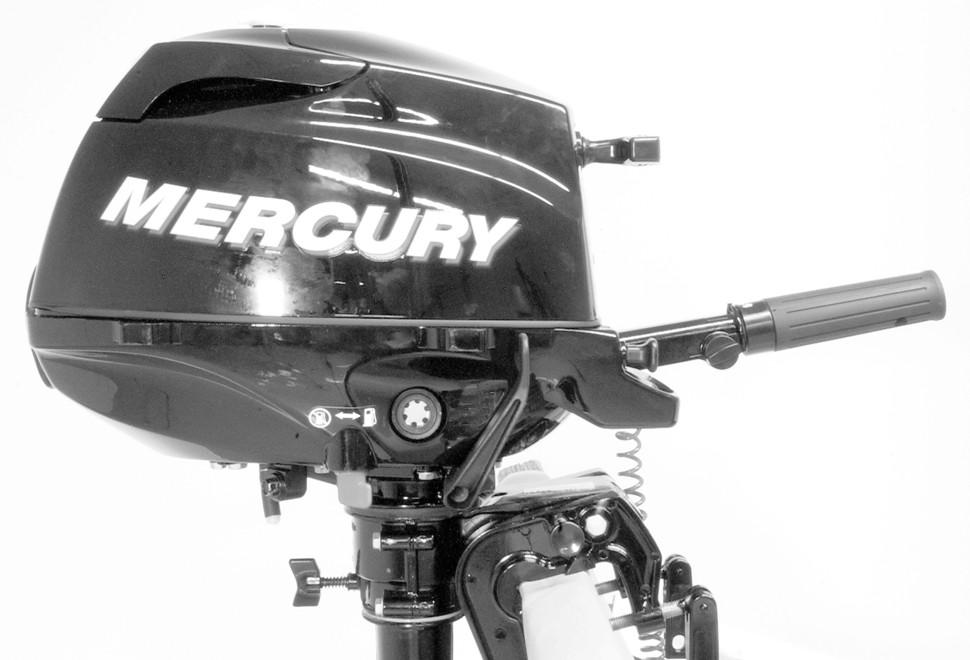

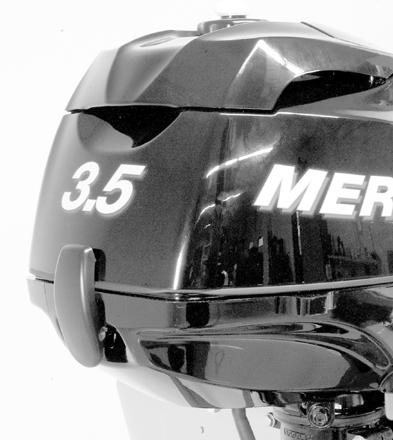

39 UNDERHÅLL 4. Stäng v vttnet. T bort slngkopplingen och sätt tillbk pluggen och pckningen. b b - Plugg och pckning Slngkoppling Demontering och montering v motorkåp DEMONTERING 1. Loss bkre kåphken Lyft upp kåpns bkre del och skjut den mot motorns frmdel för tt komm lös från främre hken swe 33

40 MONTERING UNDERHÅLL 1. Hk i främre hken och plcer kåpn över motorn. 2. Spärr bkre kåphken. Korrosionskontrollnod Din utombordre hr en korrosionskontrollnod instllerd på växellådn. En nod hjälper till tt skydd utombordren mot glvnisk korrosion genom tt offr sin metll tt långsmt eroders i stället för utombordrens metller. Anoden behöver regelbunden inspektion, speciellt i sltvtten som påskyndr korrosion. Byt lltid ut noden innn den helt eroderts, för tt bibehåll dett korrosionsskydd. Mål ldrig över och pplicer ej heller en skyddnde beläggning på noden, eftersom dett kommer tt reducer nodens effektivitet Utvändig skötsel Utombordren är skyddd med en slitstrk bränd emljbeläggning. Rengör och vx regelbundet med rengöringsmedel och vxer för mrin bruk. Propellerbyte! VARNING! Om propellerxeln roters med ilgd växel föreligger risken för tt motorn drr runt och strtr. För tt undvik denn typ v ovsiktlig motorstrt och möjlig llvrlig personskd genom tt träffs v en roternde propeller, sk du lltid ställ utombordren i neutrlläge och t loss tändstiftskblrn, när du utför service på propellern. 1. Avlägsn tändstiftskbeln för tt förhindr tt motorn strtr swe

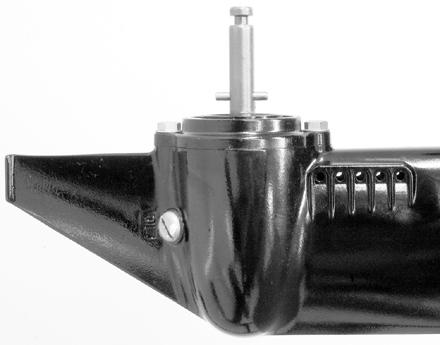

41 UNDERHÅLL 2. Flytt växelspken till neutrlläge. N Rät ut och t bort sxsprinten. - Sxsprint Drg propellern rkt v från xeln. Behåll drevstiftet. Om propellern kärvt fst vid xeln och inte kn ts bort, måste den ts bort v en uktoriserd återförsäljre. - Drevstift 5. Sätt in drevstiftet i propellerxeln Drevstift Skjut upp propellern på xeln och se till tt skårn i propellern hkr fst i drevstiftet. swe 35

42 UNDERHÅLL 7. Monter sxsprinten genom hålet i propellern och böj sxsprintens ändr. - Sxsprint Undersökning och byte v tändstift! VARNING! Skdde tändstiftshttr kn vge gnistor som kn ntänd bränsleångor under motorkåpn och resulter i llvrlig personskd eller dödsfll på grund v brnd eller explosion. Undvik tt skd tändstiftshttrn genom tt inte vlägsn dem med vss föremål, eller metllverktyg. 1. Avlägsn tändstiftshtten. Vrid gummihtten något och dr v den T bort tändstiftet för inspektion. Byt ut tändstiftet om elektroden är sliten eller om isoltorn är ojämn, sprucken, trsig, hr blåsig yt eller är förorend. 3. Ställ in tändstiftets elektrodvstånd enligt specifiktion swe

43 UNDERHÅLL Tändstift Elektrodvstånd 0.9 mm (0.035 in.) 4. Rens lltid bort smuts från tändstiftssätet, innn du instllerr tändstiftet. Instller och dr åt stiftet med fingrrn, och dr sedn åt 1/4 vrv eller momentdr enligt specifiktionern. Beskrivning Nm lb. in. lb. ft. Tändstift Smörjnipplr Smörj följnde med Quicksilver eller Mercury Precision smörjmedel 2-4-C med PTFE eller specilsmörjmedel 101. Tubens ref.nr. Beskrivning Används på R/N C med PTFE Styrningsfriktionsreglgets gängor, styrsdelsbussning, tiltstödsbult, kterspegelns bygelskruvr 34 Specilsmörjmedel 101 Styrningsfriktionsreglgets gängor, styrsdelsbussning, tiltstödsbult, kterspegelns bygelskruvr Styrningsfriktionsreglge - smörj gängorn Tiltstödsbult - smörj bulten Akterspegelns tvingskruvr smörj gängorn Tiltledpunkt - smörj med tunn olj - b - c - Tiltstödsbult Tiltledpunkt Akterspegelns klämskruvr c b b c swe 37

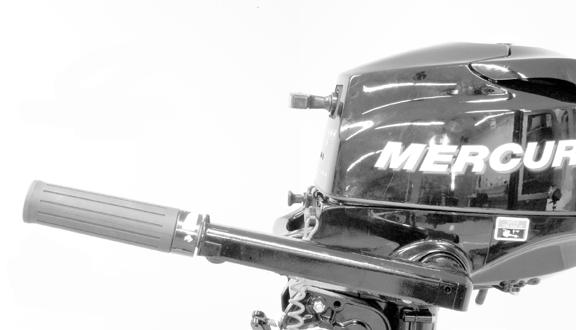

44 UNDERHÅLL Rorkultshndtgets gummibussning smörj innerdimetern med tunn olj Styrsdel - T bort fyr bultr och bkre skydd och smörj de inre nylonbussningrn. - Bkre kåp Byte v motorolj MOTORNS OLJEVOLYM Motorns oljevolym är ungefär 300 ml (10 fl. oz.). OLJEBYTEFÖRFARANDE 1. Plcer utombordren i upprätt (inte tiltt) läge. 2. Vänd på utombordren för tt komm åt vtppningspluggen. T bort vtppningspluggen och tpp ur motoroljn i lämplig behållre. Olj in vtppningspluggens tätning och sätt tillbk pluggen. VIKTIGT! Undersök oljn och let efter tecken på förorening. Olj som är blndd med vtten är något mjölkfärgd. Olj som är blndd med bränsle hr en strk bränslelukt. Låt återförsäljren kontroller motorn om du upptäcker kontminerd olj Avtppningsplugg 38 swe
