1 HEMLINBY MARK & BY AB & SAMHÄLLSBYNAD ÄVLE KOMMUN PM geoteknik Översiktlig geoteknisk utredning, förprojektering gata och VA.

2 PM EOTEKNIK Översiktlig geoteknisk utredning, förprojektering gata och VA. KUND Samhällsbyggnad ävle kommun & Hemlingby Mark & Bygg AB KONSULT WSP Samhällsbyggnad Norra Skeppargatan ävle Besök: Norra Skeppargatan 11 Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm KONTAKTPERSONER UPPDRASNAMN Förprojektering av väg - Järvstagläntan UPPDRASNUMMER FÖRFATTARE Fredrik Eriksson DATUM Fredrik Eriksson fredrik.p.eriksson@wsp.com Tel: David Stenman david.stenman@wsp.com Tel: ÄNDRINSDATUM RANSKAD AV David Stenman ODKÄND AV Emil Öbrink Förprojektering av väg - Järvstagläntan

3 INNEHÅLL 1 UPPDRA PLANERAD BYNATION DOKUMENTETS SYFTE 4 2 UTFÖRDA UNDERSÖKNINAR TIDIARE UTFÖRDA UNDERSÖKNINAR ÖVRIA UDNERLA VÄFÖRSLA 5 3 BEFINTLIA FÖRHÅLLANDEN TOPORAFISKA FÖRHÅLLANDEN 6 4 EOTEKNISKA FÖRHÅLLANDEN JORDLAERFÖLJD EOHYDROLOISKA FÖRHÅLLANDEN STABILITETSFÖRHÅLLANDEN SÄTTNINSFÖRHÅLLANDEN 6 5 EOTEKNISKA REKOMMENDATIONER 7 6 BILAOR 8 7 KONTROLL Förprojektering av väg - Järvstagläntan 3

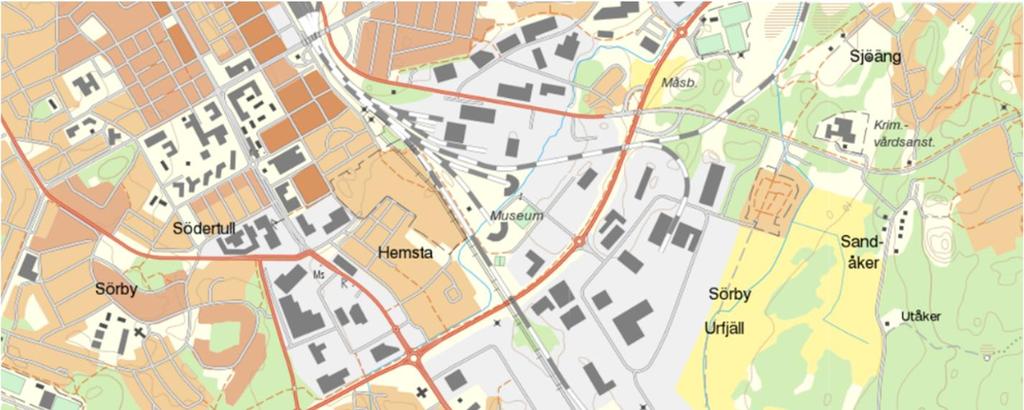

4 1 UPPDRA WSP Sverige AB har på uppdrag av ävle kommun & Hemlingby Mark & Bygg AB, utfört en geoteknisk utredning, inför förprojektering av lokal gata och VA i Järvsta, ävle. Se figur 1. Figur 1: Aktuellt område för geoteknisk undersökning (Lantmäteriets kartsök, januari, 2019). 1.1 PLANERAD BYNATION Kommunen planerar att anlägga en ca 110 m lång lokalgata, i gatan planeras VA att förläggs. atan och VA anläggs för att ge förutsättningar för en exploatör som planerar ett bostadsområde. 1.2 DOKUMENTETS SYFTE Denna utredning har till syfte att bedöma kostnadsdrivande delar för att anlägga väg och VA utifrån befintliga underlag. Enligt beställaren: En mer omfattande geoteknisk utredning kommer att genomföras vid detaljprojektering. Vilket har varit en förutsättning för denna utredning Förprojektering av väg - Järvstagläntan

5 2 UTFÖRDA UNDERSÖKNINAR 2.1 TIDIARE UTFÖRDA UNDERSÖKNINAR CLAES O. T. Bengtsson AB, Orienterande miljöteknisk undersökning vid område för planerad ny bostadsbebyggelse på fastigheterna Järvsta 16:6, 16:9 och 16:11 ävle Kommun uppdragsnummer daterad med tillhörande komplettering daterad I ovan nämnda undersökning utfördes 2 st provgropar. I denna rapport näms de som provgrop 1 och provgrop 2. Följande två stycken är utdrag från rapporten: Provgrop 1. Sprängsten finns från ytan och till c:a 2 meters djup. Stenen är av variernade storlek men vanligen med 0,2-0,5 meters diameter. Mellan stenarna finns lera och lerblandad mylla. rundvattentränger in i gropen c:a 1 meter under markytan. På c:a 2 meter under markytan börjar ett skikt med kompakt kärrtorv. Totaldjup på provgropen c:a 3 meter. Provgrop 2. Under ett växtskikt finns ett lager med lerjord till c:a 2 meters djup. I Lerjorden påträffades rester av täcktdikningsrör. Därefter följer sprängsten till ett okänt djup. Inget inträngande grundvatten. Totaldjup på provgropen c:a 3 meter. 2.2 ÖVRIA UNDERLA SUs jordartskarta SUs jorddjupskarta Eniro historiska flygfoton VÄFÖRSLA Från gällande vägförslag från WSP daterad , föreslås vägen ligga i nivå med befintlig mark. Med undantag att i början av sträckan vägen med en bank om ca 1,5 m, som ansluter mot Mårtsbovägen. I slutet av sträckan utförs vägen med skärning med en schakt om ca 1 m. 3 BEFINTLIA FÖRHÅLLANDEN Undersökningsområdet ligger ca 4,5 km sydöst om centrala ävle och ca 500 m söder om Väg 76 Södra Kungsvägen. Undersökningsområdet angränsas i norr av villatomter, i väst och söder av skogsbeklädd äng, i öster av Mårtsbovägen. Utifrån tidigare undersökning är området till stor del utfyll med rå berg från anläggande av bergrum i Järvsta som anlades under 1950-talet, historiska kartor från Eniro bekräftar detta Förprojektering av väg - Järvstagläntan 5

6 3.1 TOPORAFISKA FÖRHÅLLANDEN Området är bevuxet med gräs och enstaka träd finns i område, från inmätningar är det marknivån inom vägområdet mellan ca +29 och +32,5 (RH 2000). 4 EOTEKNISKA FÖRHÅLLANDEN 4.1 JORDLAERFÖLJD Jordlagerföljden bedöms utifrån SUs jordartskarta samt provgrop nr 1. Jordartskarta och jorddjupskarta från SU kan ses i bilaga 1. WSP har tagit fram en ritning över där provgroparnas läge från tidigare utredning se bilaga 2. Jorden består överst av råberg ovan torv underlagrad av morän på berg. Med råberg menas berg som har sprängts ut men inte förädlas i en viss fraktion. Fyllning Utgörs av råberg med mäktighet om ca 2 m, blocken har en diameter mm. Mellan blocken finns lera och organisk jord. Torv Torven bedöms från provgrop 1 som kompakt enligt miljötekniskundersökning. Fastbotten. Uppskattat djup till berg bedöms enligt SU till 1-3 m. De två provgroparna grävdes till 3 m utan att nå berg. 4.2 EOHYDROLOISKA FÖRHÅLLANDEN Från tidigare utredning, trängde grundvatten in i provgrop 1 ca 1 m under markytan, Provgrop nr 2 var torr ned till 3 meters djup. För provgroparna läge i plan se bilaga 2. Från SUs brunnsarkiv är grundvattnet beläget ca 4-5 m under markytan brunnarna är ca 300 m från aktuellt område. 4.3 STABILITETSFÖRHÅLLANDEN Inga stabilitets problem bedöms för vägen utifrån rådande vägförslag. ällande VA schakt rekommenderas att slänterna inte utförs brantare än 1:1,5 då jorden består av fyllning och jordlagerförhållande kan varier kraftigt. Schaktslänt skall bestämmas i detaljprojektering. 4.4 SÄTTNINSFÖRHÅLLANDEN Utifrån vägförslag bedöms inga problem med skadliga sättningar. Med undantag från anslutning till Mårtsbovägen där en vägbank om ca 1,5 m Förprojektering av väg - Järvstagläntan

7 planeras. Här kan sättningar uppstå, utifrån en bedömning med antagna värden kan sättningar i storleksordningen ca 1-4 cm uppstå. 5 EOTEKNISKA REKOMMENDATIONER Från provgrop 1 består jorden av råberg från ytan med en mäktighet om ca 2 m däremot i provgrop 2 bestod jorden av lerjord med en mäktighet om ca 2 m för att sedan underlagras av råberg. Vidare krävs mer undersökningar för att avgränsa fyllningsområdet. Provgropar bedöms som lämplig metod för att genomföra avgränsningen. ällande grundvattnets nivå finns det osäkerheter, utifrån närliggande brunnar anges en grundvattennivån är ca 4-5 m under markytan men från provgrop 1, skall grundvattenytan ligga ca 1 m under markytan. För gatan finns det utifrån det rådande vägförslaget inga större kostnadsdrivande arbeten. Med utgångspunkt att råberg ligger under hela vägsträckningen. Det kan finnas risk för sättningar där gatan skall anslutas mot Mårtsbovägen, då vägbanken blir upp ca 1,5 m. För att vägprojektören skall kunna ta fram en överbyggnad i detta skede har en materialtyp och tjälfarlighetsklass som motsvara lerjord antagits med stöd från provgrop 1. Utifrån att det är lera tillsammans med blocken, har materialtyp 4B och tjälfarlighetsklass 3 delgivits. Vid detaljprojektering kan dock detta ändras. För VA-arbeten kan jorden vara svår schaktad då blocken är relativt stora mm. rundvattennivån kan komma att påverka arbetet med VA, vid en hög grundvattennivå kan en temporär grundvattensänkning erfordras. Följande risker bedöms finnas: Jorden är till stor del uppfylld vilket gör att jordens egenskaper kan variera. Jorden är delvis uppfylld med lerjord som bedöms som sättningsbenägen. rundvattennivån är okänd, vid djupare schakter kan en temporär grundvattensänkning erfordras. Fortsatta arbeten: För detaljprojektering av gata och väg bedöms ca 4 provgropar erfordras i vägområde eller i anslutning. För att bedöma jordlagerföljd och grundvattennivåer. Provgroparna skall grävas till grundläggningsnivå för VA. Materialtyp och tjälfarlighetsklass för vägterrassen skall undersökas. För exploatering av bostäder rekommenderas att 1 st provgrop grävs per per tomt alternativ per 1000 m 2 för att bedöma jordlagerföljd. Risk finns att byggnader anläggs på den utfyllda mäktiga lerjorden vilket kan ge skadliga sättningar Förprojektering av väg - Järvstagläntan 7

8 6 BILAOR Bilaga 1, Jordartskarta och jorddjupskarta från SU Bilaga 2, Ritning över lägen på äldre provgropar 7 KONTROLL Kontroll ska utföras enligt rapport BFS 2011:10 EKS samt enligt Eurocode 7-2 kap 2.5 Kontroll Förprojektering av väg - Järvstagläntan

9 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. wsp.com WSP Sverige AB Stockholm-loben Besök: Arenavägen 7 T: Org nr: Styrelsens säte: Stockholm wsp.com Förprojektering av väg - Järvstagläntan 9

10 Bilaga 1 Jordartskarta och jorddjupskarta ' 17 12' 17 15' Jordartskarta 1: : ÄVLE Rudsjö Inre fjärden Näringen VALBO Svallsediment, grus Klapper 35,20 lacial lera 0,5 1,0 1,5 Skala 1: ,0 2,5 km 0 Sandig morän Berg ' Morän Hemlingby Isälvssediment lacial silt Sveriges geologiska undersökning (SU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se Postglacial sand Postglacial lera yttjelera (eller lergyttja) 29,12 Svämsediment, ler--silt Svämsediment, sand ' Denna karta är automatiskt framställd ifrån SUs databas med id-nr:rdsqlynksn 17 9' yttja Kärrtorv Mossetorv Torv Underliggande lager av torv Underliggande lager av morän 26,1 Tunt eller osammanhängande ytlager av torv 60 39' Storblockig yta Blockrik yta Vatten och strandlinjer Hemlingby Urberg Underliggande lager av lera--silt Andersberg 6726 Berg Järvsta 6728 Sörby Urfjäll Berg Sörby Hemsta Sandåker S Bomhus Södertull Storhagen Nyvall Jordartskarta 1: : visar jordarternas utbredning i eller nära markytan samt förekomsten av block i markytan. Ytliga jordlager med en mäktighet som understiger en halv till en meter redovisas i vissa fall. Även underliggande jordlager, t.ex. isälvssediment under lera, redovisas i vissa fall, men någon systematisk kartläggning av dessa har inte gjorts. Även vissa landformer, såsom moränbacklandskap, moränryggar och flygsanddyner redovisas. Jordarterna indelas efter bildningsätt och kornstorlekssammansättning. Jordartskarta 1: : visar information ur det SU anger som databasprodukten Jordarter 1: : I denna produkt ingår jordartskartor framställda med olika metoder och anpassade för olika presentationsskalor. Kortfattad information om karteringsmetod för det aktuella kartutsnittet och lämplig presentationsskala med hänsyn till kartans noggrannhet ges på sidan två av detta dokument. Observera att det som är lämplig skala kan avvika från det valda kartutsnittets skala. För ytterligare information om jordarter, jordlagerföljder, jorddjup m.m. hänvisas till eller SUs kundtjänst. Moränrygg, bredd <30 m Sjöäng höjden Högsta Björsjö- Källö Lillhagen 6728 Brynäs Bomhus Holmsund Nygårdarna Kastsjö ävle ' Topografiskt underlag: Ur SD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. radnät i brunt anger latitud och longitud i referenssystemet SWEREF99. Urberg Fyllning Vatten

11 17 9' ' ' Jordartskarta Näringen Inre fjärden Rudsjö VALBO ÄVLE Denna karta är automatiskt framställd ifrån SUs databas med id-nr:rdsqlynksn Sörby Sveriges geologiska undersökning (SU) Huvudkontor: Box Uppsala Tel: E-post: Södertull Andersberg 60 39' 17 9' Hemlingby 618 Brynäs Hemsta ävle Sörby Urfjäll Järvsta Hemlingby Björsjö- Sandåker 620 Sjöäng 35, ' Nygårdarna Källö S Bomhus 26,1 Holmsund Bomhus höjden 622 Högsta Nyvall Kastsjö Lillhagen 29, ' Storhagen ,5 1,0 1,5 2,0 2,5km Skala 1: ' Topografiskt underlag: Ur SD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. radnät i brunt anger latitud och longitud i referenssystemet SWEREF99. Kartläggningen har skett med olika metoder och skiftande geografiskt underlag samt för presentationsskalor från 1: till 1: Detta gör att det finns stora skillnader i kvalitet inom kartan, både vad gäller lägesnoggrannhet och jordarternas indelning. De skillnader i karteringsmetod som tillämpats vid kartläggningen redovisas genom att informationen har delats in i olika karttyper (2 5) i täckningskartan. emensamt för alla karttyper är att jordartsobservationerna i fält i huvudsak görs på ca en halv meters djup, dvs. under matjord och jordmån. Informationen bygger på kartläggningar som påbörjades på 1960-talet och pågår än idag. Den tidiga informationen har digitaliserats från tryckta kartunderlag. Resultatet från många kartläggningar har publicerats som tryckta kartor inom SUs serier Ae, Ak och K och till dessa finns ofta kartbladsbeskrivningar utgivna, vilka innehåller kompletterande information om arbetsmetoder och geologiska förhållanden. Information om dessa beskrivningar finns på Åmot Horndal Järbo Lingbo Storvik Ockelbo Sandviken Forsbacka Norrsundet ävle Hedesunda Söderfors Skutskär Älvkarleby Tierp Fältkartläggning med detaljerad digital höjdmodell som underlag. Lämplig presentationsskala: 1: (karttyp 2). Karlholmsbruk Skärplinge Flygbildstolkning med detaljerad digital höjdmodell som underlag samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 3). Fältkartläggning på varierande kartunderlag. Lämplig presentationsskala: 1: (karttyp 4). Flygbildstolkning samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 5).

12 Bilaga 1 Jordartskarta och jorddjupskarta ,54 rinduga ,20 23,05 n 30 Älgsjön 37 ken bäc jö Älgs gså 65,85 39,60 Ä lgän 59, , ' n cke obä keb r ä L 34,13 Sjötorp Sveriges geologiska undersökning (SU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se , ,40 Uppmätt djup Hemlingby > naturreservat 45, Denna karta är automatiskt framställd ifrån SUs databas med id-nr:mlhpkalbsv 615 Uppskattat djup till berg (m) Skogmur S Bomhus ' Sälgsjön 40,60 Sikvik Järvsta Hemlingby 26, Sandåker Sörby Urfjäll Sjöäng Storhagen Hemsta Andersberg Nyvall höjden Höjersdal Högsta Karskär Lillhagen Björsjö- Sörby Orarna Kartans syfte är att ge en generell bild av jordtäckets mäktighet. Kartan grundas på analys av jorddjupsinformation från brunnsborrningar, undersökningsborrningar, schakter och seismiska undersökningar. För att identifiera områden där jordtäcket är mycket tunt eller saknas helt har information om berg från SUs jordartskartor använts. Jorddjupet har beräknats genom att interpolera kända jorddjupsdata. Eftersom vissa jordarter uppvisar betydligt större jorddjup än andra har jordartskartan använts som stöd vid denna interpolering. Information om sprickzoner i berggrunden har använts för att ta fram områden med speciellt stora jorddjup. Osäkerheten i beräkningarna ökar med avståndet till punkter med uppmätta jorddjup. Om avståndet exempelvis är flera hundra meter till närmaste observation är osäkerheten i det beräknade jorddjupet betydande. Ny information om jorddjup tillkommer hela tiden vilket gör att kartan successivt kan förbättras. Kartan kommer därför att uppdateras ungefär en gång per år. Södertull 6730 Källö Fridhem Bomhus Holmsund en äck gsb Kun Kastsjö Brynäs Villastaden 60 40' Nygårdarna ävle Rudsjö Inre fjärden Näringen Nynäs Lexe 28,90 SKUTSKÄR 13 VALBO Källhagen 13 FORSBACKA 16,62 ÄVLE Bäckebrob. Sätra 6730 Yttre fjärden ÄLVKARLEBY Engeltofta Strömsbro 17,70 Stigslund 12 18,22 10 Jorddjupskarta Forsby Römaren 17 10' 2 3 Skala 1: km Topografiskt underlag: Ur SD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. radnät i brunt anger latitud och longitud i referenssystemet SWEREF99.

13 Bilaga 2 Karta provtagning äldre undersökningar Järvstagläntan JÄRVSTALÄNTAN N Provgropsgrävning Datum: Skala (A3): 1: Meters Lantmäteriet, eodatasamverkan Teckenförklaring P 1 P 2 Source: Esri, Digitallobe, eoeye, Earthstar eographics, CNES/Airbus DS, USDA, USS, AeroRID, IN, and the IS User Community Provgrop Provgroparna är utförda av Claes O T Bengtsson AB Provgroparnas koordinater enligt RT 90 (nord,öst) P 1: , P 2: ,
