1 EOTEKNISK PM SÄFFLE KOMMUN Säffle. Säterivägen UPPDRASNUMMER NY DETALJPLAN, SÄFFLE 6: KARLSTAD EOTEKNIK JOAKIM PERSSON/TOMAS NORDLANDER

2 Sweco Sandbäcksgatan 1 Box 385 SE Karlstad, Sverige Telefon +46 (0) Fax +46 (0) Sweco Civil AB Org.nr Styrelsens säte: Stockholm Joakim Persson Telefon direkt +46 (0) Mobil +46 (0) joakim.persson@sweco.se

3 Innehållsförteckning 1 Uppdrag 1 2 Befintliga förhållanden 1 3 Planerad byggnation 1 4 Utförd besiktning 1 5 Jordlagerförhållanden och grundvattenförhållanden 1 6 Stabilitet enerellt 2 7 Sättningar enerellt 2 8 rundläggning enerellt 2 9 Övrigt 3 Bilagor Jordartskarta bilaga 1 Jorddjupskarta bilaga 2 EOTEKNISK PM FEL INEN TEXT MED ANIVET FORMAT I DOKUMENTET. SÄFFLE. SÄTERIVÄEN PJ p:\2363\ _säffle._säterivägen\000_säffle._säterivägen\19_original\ _pm_geoteknik.docx

4 EOTEKNISK PM FEL INEN TEXT MED ANIVET FORMAT I DOKUMENTET. SÄFFLE. SÄTERIVÄEN PJ p:\2363\ _säffle._säterivägen\000_säffle._säterivägen\19_original\ _pm_geoteknik.docx

5 1 Uppdrag På uppdrag av Säffle kommun har Sweco genomfört en okulär besiktning av aktuellt område. Syftat har varit att kartera området översiktligt i avseende på jordarter och fastmark. Detta för att erhålla ett underlag att beskriva de geotekniska förutsättningarna för upprättandet av ny detaljplan för området. 2 Befintliga förhållanden Aktuellt område ligger sydväst och i utkant av Säffle tätort i slutet av Säterivägen. I norr ansluter området mot ett industriområde. Området är svagt kuperat och utgörs i huvudsak av skogsmark. 3 Planerad byggnation Området planeras för industribebyggelse. 4 Utförd besiktning Okulär besiktning och kartering av området utfördes i juni Jordlagerförhållanden och grundvattenförhållanden Området utgörs till största del av fastmark med ett tunt jordtäcke på berg. Berg i dagen förekommer. Se jordartskarta och jorddjupskarta från SU (Sveriges eologiska undersökning) i bilaga 1 och 2. I Figur 1 nedan har markerats ett brunt område som utgörs av en torvmosse. Torvens mäktighet har ej bestämts men bedöms uppgå till mellan 0,5 à 2 m. I figur 1 har även markerats ett område med gul färg. Inom denna del bedöms att mer finkornig jord med större mäktigheter (1 à 3 m) förekommer. Detta område upplevdes blötare än övriga delar. Förekommande diken i området var vid besiktningstillfället torra. 1(3) EOTEKNISK PM FEL INEN TEXT MED ANIVET FORMAT I DOKUMENTET. SÄFFLE. SÄTERIVÄEN PJ p:\2363\ _säffle._säterivägen\000_säffle._säterivägen\19_original\ _pm_geoteknik.docx

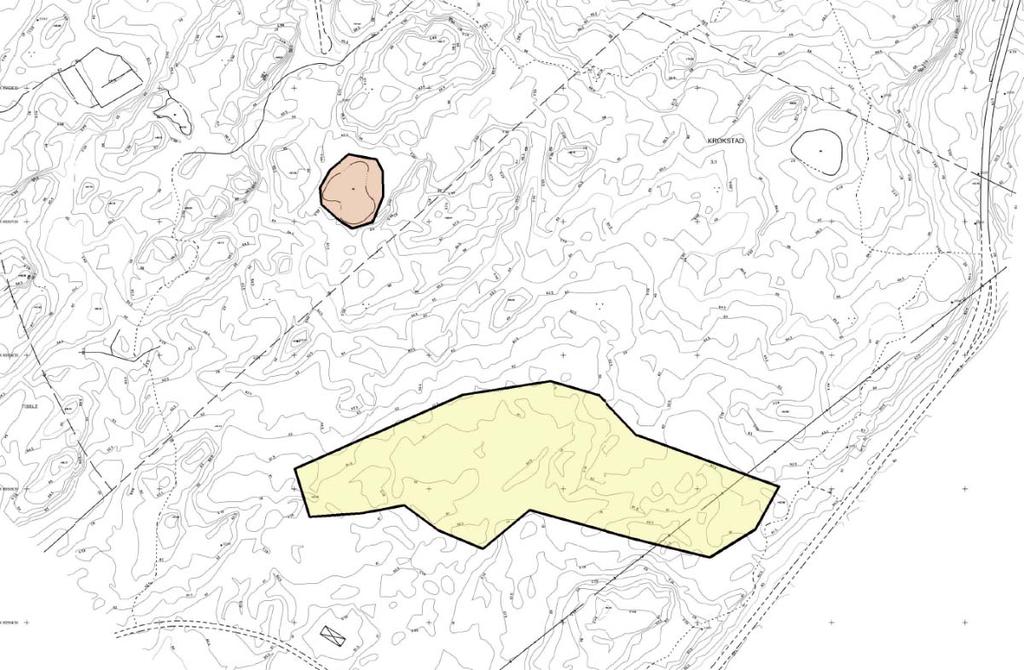

Figur 1, Aktuellt området med markering för mossa samt blötare partier 6 Stabilitet enerellt Totalstabiliteten för området är tillfredsställande.

6 Figur 1, Aktuellt området med markering för mossa samt blötare partier 6 Stabilitet enerellt Totalstabiliteten för området är tillfredsställande. I beaktan av lokal stabilitet, djupa schakter, inom delar med finkornig jord, ska stabiliteten enskilt utredas. 7 Sättningar enerellt I delar med finkornig jord och organisk jord kan sättningar utvecklas vid belastningsökningar på jorden. 8 rundläggning enerellt Ytlig grundläggning bedöms möjlig inom hela området. Inom del av området med organisk jord erfordras utskiftning vid grundläggning. 2(3) EOTEKNISK PM FEL INEN TEXT MED ANIVET FORMAT I DOKUMENTET. SÄFFLE. SÄTERIVÄEN PJ p:\2363\ _säffle._säterivägen\000_säffle._säterivägen\19_original\ _pm_geoteknik.docx

8 uttane 73, ' Norelund Jordartskarta VÄRMLANDSBRO SÄFFLE 4 Säffle gå Denna karta är automatiskt framställd ifrån SUs databas med id-nr:i2kxfzsjz ' bol Krokstad 12 54' Byälven 59 6' Jordartskarta 1: : visar jordarternas utbredning i eller nära markytan samt förekomsten av block i markytan. Ytliga jordlager med en mäktighet som understiger en halv till en meter redovisas i vissa fall. Även underliggande jordlager, t.ex. isälvssediment under lera, redovisas i vissa fall, men någon systematisk kartläggning av dessa har inte gjorts. Även vissa landformer, såsom moränbacklandskap, moränryggar och flygsanddyner redovisas. Jordarterna indelas efter bildningsätt och kornstorlekssammansättning. Jordartskarta 1: : visar information ur det SU anger som databasprodukten Jordarter 1: : I denna produkt ingår jordartskartor framställda med olika metoder och anpassade för olika presentationsskalor. Kortfattad information om karteringsmetod för det aktuella kartutsnittet och lämplig presentationsskala med hänsyn till kartans noggrannhet ges på sidan två av detta dokument. Observera att det som är lämplig skala kan avvika från det valda kartutsnittets skala. För ytterligare information om jordarter, jordlagerföljder, jorddjup m.m. hänvisas till eller SUs kundtjänst. Berg Tunt eller osammanhängande ytlager av jord Underliggande lager av lera--silt Torv Oklassat område, tidvis under vatten Svämsediment, ler--silt Lera--silt Postglacial sand Isälvssediment Morän Berg Fyllning Sveriges geologiska undersökning (SU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se 0 0,2 0,4 0,6 0,8 1,0 km Skala 1: Topografiskt underlag: Ur SD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. radnät i brunt anger latitud och longitud i referenssystemet SWEREF99.

9 uttane 73,65 Norelund Jordartskarta VÄRMLANDSBRO SÄFFLE 4 Säffle gå Denna karta är automatiskt framställd ifrån SUs databas med id-nr:i2kxfzsjz bol Sveriges geologiska undersökning (SU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se Krokstad 0 0,2 0,4 0,6 0,8 1,0 km Skala 1: Byälven Topografiskt underlag: Ur SD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. radnät i brunt anger latitud och longitud i referenssystemet SWEREF99. Kartläggningen har skett med olika metoder och skiftande geografiskt underlag samt för presentationsskalor från 1: till 1: Detta gör att det finns stora skillnader i kvalitet inom kartan, både vad gäller lägesnoggrannhet och jordarternas indelning. De skillnader i karteringsmetod som tillämpats vid kartläggningen redovisas genom att informationen har delats in i olika karttyper (2 5) i täckningskartan. emensamt för alla karttyper är att jordartsobservationerna i fält i huvudsak görs på ca en halv meters djup, dvs. under matjord och jordmån. Informationen bygger på kartläggningar som påbörjades på 1960-talet och pågår än idag. Den tidiga informationen har digitaliserats från tryckta kartunderlag. Resultatet från många kartläggningar har publicerats som tryckta kartor inom SUs serier Ae, Ak och K och till dessa finns ofta kartbladsbeskrivningar utgivna, vilka innehåller kompletterande information om arbetsmetoder och geologiska förhållanden. Information om dessa beskrivningar finns på Billingsfors Fengersfors Tösse Dals Långed Svanskog Åmål Säffle rums Segmon Värmlandsbro Skoghall Fältkartläggning med detaljerad digital höjdmodell som underlag. Lämplig presentationsskala: 1: (karttyp 2). Flygbildstolkning med detaljerad digital höjdmodell som underlag samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 3). Fältkartläggning på varierande kartunderlag. Lämplig presentationsskala: 1: (karttyp 4). Flygbildstolkning samt fältkontroller i huvudsak längs vägnätet. Lämplig presentationsskala: 1: (karttyp 5).

10 arud veta 12 50' Karudstorp Håverud 63,26 64,49 rorud Hallanda Lerbyn 61,64 etebol 73,65 uttane Annelund Billerud Lugnadal Norelund Krokstad By Kartans syfte är att ge en generell bild av jordtäckets mäktighet. Kartan grundas på analys av jorddjupsinformation från brunnsborrningar, undersökningsborrningar, schakter och seismiska undersökningar. För att identifiera områden där jordtäcket är mycket tunt eller saknas helt har information om berg från SUs jordartskartor använts. Jorddjupet har beräknats genom att interpolera kända jorddjupsdata. Eftersom vissa jordarter uppvisar betydligt större jorddjup än andra har jordartskartan använts som stöd vid denna interpolering. Information om sprickzoner i berggrunden har använts för att ta fram områden med speciellt stora jorddjup. Osäkerheten i beräkningarna ökar med avståndet till punkter med uppmätta jorddjup. Om avståndet exempelvis är flera hundra meter till närmaste observation är osäkerheten i det beräknade jorddjupet betydande. Ny information om jorddjup tillkommer hela tiden vilket gör att kartan successivt kan förbättras. Kartan kommer därför att uppdateras ungefär en gång per år. 65,7 18 Höglunda Byälven Säffle gård Säffle Rolfsesrud Sund Sundstorp Bäck Treabackar Jorddjupskarta ÅMÅL SÄFFLE VÄRMLANDSBRO Denna karta är automatiskt framställd ifrån SUs databas med id-nr:hqv0fuizpl ik Hulta 12 50' 7 etebolsviken 9 12 Kärvinge Sjögerås S Skane Rud 55,80 Säffle flygplats Hargene N 59,36 Uppskattat djup till berg (m) > Uppmätt djup Sveriges geologiska undersökning (SU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se 0 0,5 1,0 1,5 2,0 2,5 km Skala 1: Topografiskt underlag: Ur SD-Terrängkartan Lantmäteriet Rutnät i svart anger koordinater i SWEREF 99 TM. radnät i brunt anger latitud och longitud i referenssystemet SWEREF99.
