1 MUR (Markteknisk undersökningsrapport) GEOLOGISK MARKUNDERSÖKNING FÖR VINDKRAFTVERK, LAXÅSKOGEN SLUTRAPPORT, REV

2 Uppdrag: , Vindkraftpark Laxåskogen, hydrologi Titel på rapport: MUR Fältundersökning för vindkraftverkspark, Laxåskogen Status: Slutrapport Datum: Medverkande Beställare: Kontaktperson: VKS Vindkraft Sverige AB Ann-Sofi Laurin Konsult: Uppdragsansvarig: Handläggare: Kvalitetsgranskare: Tyréns AB Karin Magnusson Michael Hellström Birgitta Kärrlind Revideringar Revideringsdatum Version: Rev 1 Initialer: MH Författare: Michael Hellström Datum: Tyréns AB Lilla Badhusgatan 2 Tel: Säte: Stockholm Org.Nr:

3 SammanfattningSammanfattning På uppdrag av VKS Vindkraft Sverige AB (VKS) har Tyréns AB genomfört en geologisk markundersökning i Laxåskogen belägen mellan Laxå och Askersund. VKS planerar att uppföra en vindkraftspark omfattande 21 vindkraftverk. Av dessa är fem placerade inom ett område med isälvsavlagringar. Isälvsavlagringarna innehåller tre utpekade grundvattenförekomster och i två av dem finns kommunala grundvattentäkter. Vid uppförande och vid service av vindkraftverken finns en risk identifierad, avseende spill av miljöstörande ämnen, då det hanteras olika typer av oljor och smörjmedel. Eftersom avlagringarna är genomsläppliga riskerar ett eventuellt spill vid en utsläppsolycka att nå grundvattnet. VKS har på begäran av SGU, Sveriges Geologiska Undersökning, tagit fram förslag på nya placeringar för fem av vindkraftverken då dessas tänkta placering hamnade inom isälvsavlagringar. För att säkerställa att vindkraftverken inte placeras på isälvsavlagringar genomfördes ett antal provgropar vid de tänkta placeringarna samt vid tänkta tillfartsvägar. De geologiska markundersökningarna visade att det var endast vid en tänkt placering av vindkraftverk, WTG 13, som läget bedömdes olämpligt. Ett nytt läge för vindkraftverk WTG13 sågs ut och verifierades med jordartklassificering i provgrop. Tillfartsvägarna för några vindkraftverk kommer delvis att byggas på isälvsavlagringar, vilka bedöms som små och avgränsade. Risken för grundvattenkontaminering vid en eventuell utsläppsolycka bedöms därför som liten. 3(12)

4 Innehållsförteckning 1 Objekt Ändamål Underlag för undersökningen Arkivmaterial Befintliga förhållanden Topografi och ytbeskaffenhet Befintliga konstruktioner Positionering Geologiska fältundersökningar Utförda provtagningar WTG19 samt tänkt tillfartsväg WTG15 samt tänkt tillfartsväg WTG12 samt tänkt tillfartsväg WTG07 samt tänkt tillfartsväg WTG13 samt tänkt tillfartsväg Undersökningsperiod Fältingenjörer/Geolog Härledda värden Jordartsbeskrivning Värdering av undersökning Bilagor: Bilaga 1 SGU Jordartskarta 1: (12)

5 1 Objekt VKS Vindkraft Sverige AB (VKS) planerar etablering av ett vindkraftsområde med 21 stycken verk i Laxåskogen, beläget mellan Laxå och Askersund i Laxå kommun. Inom området finns det många isälvsavlagringar och det finns tre utpekade grundvattenförekomster samt ett område med isälvssediment som inte klassats som grundvattenförekomst. Då isälvssediment har god genomsläpplighet används de ofta som grundvattentäkter och i de tre grundvattenförekomsterna finns två kommunala grundvattentäkter, dock utanför det planerade vindkraftsområdet. Eftersom sedimenten har god genomsläpplighet riskerar eventuella föroreningar att nå grundvattnet. Vid installation samt service av vindkraftverk hanteras bland annat smörjoljor, vilka vid en eventuell utsläppsolycka riskerar att nå grundvattnet. En första tänkt placering för fem av vindkraftverken har varit på dessa isälvsavlagringar. På grund av risken för spridning av eventuella föroreningar har SGU, Sveriges Geologiska Undersökning, ställt sig tveksamma till tänkt placering. Därför har nu VKS tagit fram ett nytt förslag på placering av de fem aktuella vindkraftverken. 2 Ändamål Tyréns AB har på uppdrag av VKS utfört geologiska undersökningar i samband med projektering av Laxåskogens vindkraftsområde. Syftet med uppdraget var att undersöka de nya placeringarna av de fem vindkraftverken med avseende på jordartsgeologi och säkerställa att de nya planerade verksplatserna inte var placerade på isälvsavlagringar. Undersökningen utfördes genom provgropsgrävning med grävmaskin vid de tänkta placeringarna samt vid tänkta tillfartsvägar. 3 Underlag för undersökningen SGU Jordartskarta skala 1: Planerade verksplaceringar med tillfartsvägar 4 Arkivmaterial Inom området för vindkraftverken har jordartskartering tidigare utförts av Sveriges geologiska undersökning (SGU), se bilaga 1. 5 Befintliga förhållanden 5.1 Topografi och ytbeskaffenhet Området i stort är relativt flackt med ställvisa förhöjningar. Inom området för de fem vindkraftverken är terrängen flack förutom i de norra delarna där det finns höjder bestående av moränryggar, isälvavlagringar och berg. Områdets yta är till största del bevuxet av gran och tallskog. I vissa delar av området finns mycket block medan andra delar av området saknar block. Storleken på blocken är små till mycket stora

6 5.2 Befintliga konstruktioner Inga befintliga konstruktioner finns inom området. 6 Positionering Planritning över vindkraftverkens ungefärliga lägen och sträckningar för tillfartsvägarna redovisas i bild 1. Ingen inmätning av provgroparna gjordes. Verkens lägen är rekommenderade lägen efter fältbesöket. Bild 1. Vindkraftverkens positioner och tillfartsvägarnas ungefärliga sträckningar inritade på SGU:s jordartskarta över del av Laxåskogen. 7 Geologiska fältundersökningar 7.1 Utförda provtagningar Aktuella provtagningar omfattar: Provgropsgrävning (Pg) i 8 st punkter (4 st vid vindkraftverk och 4 st vid tillfartsvägar) 6(12)

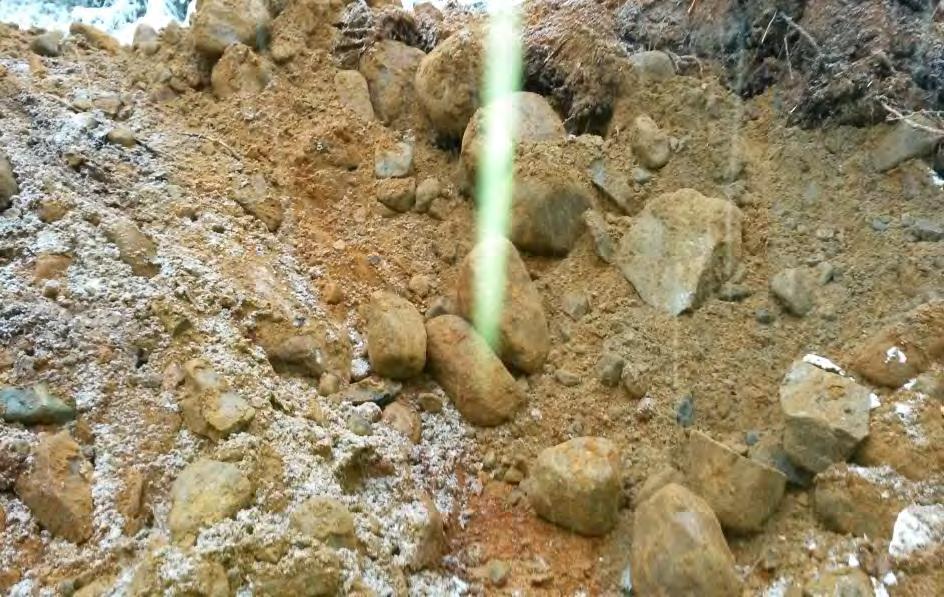

7 7.1.1 WTG19 samt tänkt tillfartsväg Provgrop gjordes på platsen för föreslagen placering av vindkraftverk WTG19. Här bedömdes jordarten som sandig morän med fraktioner från silt till halvmeterstora block, se bild 2. Bild 2. Jordarten i provgrop WTG19 bedömdes som sandig morän med fraktioner från silt till halvmeterstora block. Vid provgrävning i anslutning till befintlig väg där ny väg skall ansluta för transporter till vindkraftverk WTG19 visade jordlagerföljden på morän från ytan till 0,5 meter under markytan. Under moränen återfanns växelvis skiktade lager bestående av grus, sand och sten vilka bedöms som isälvsavlagringar, se bild 3. Bild 3. Provgropen i tänkt tillfartsväg till vindkraftverk WTG19 visade på morän ovan skiktade lager av isälvsavlagringar. 7(12)

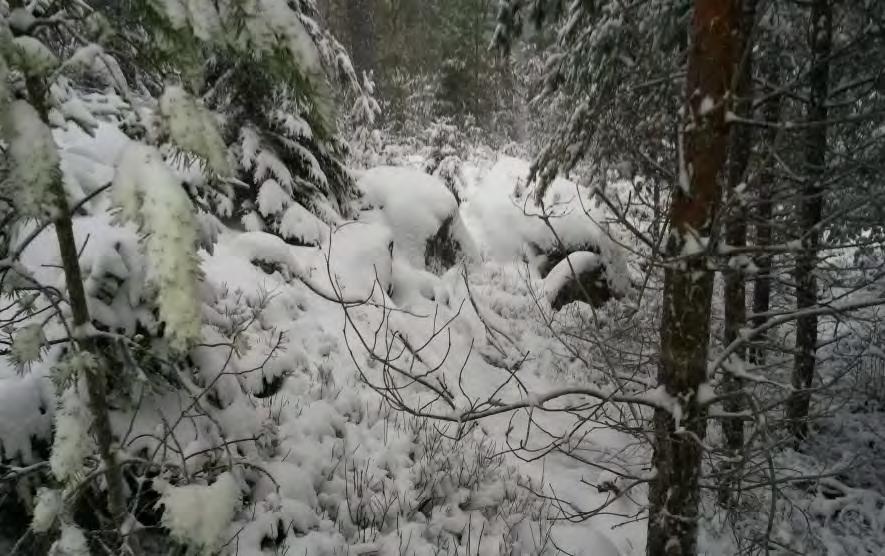

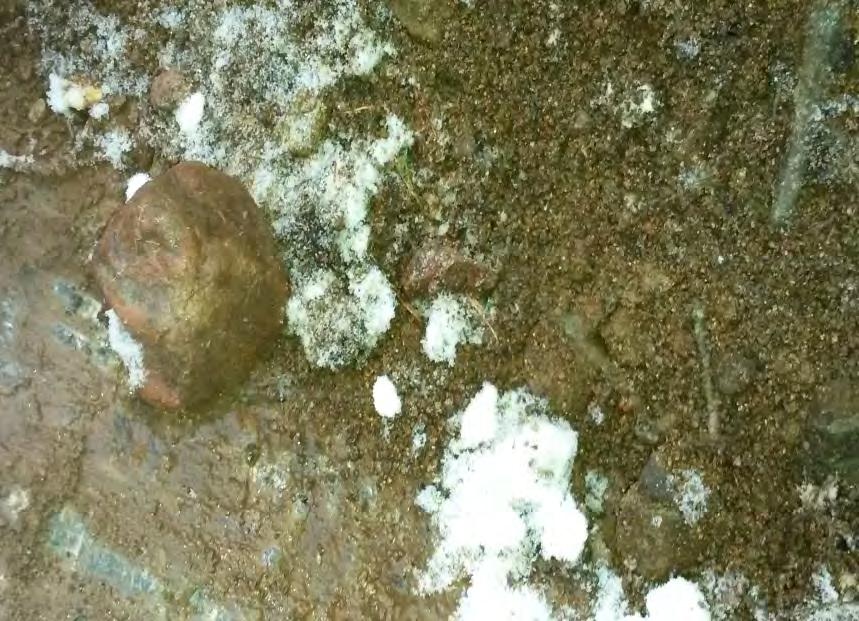

8 7.1.2 WTG15 samt tänkt tillfartsväg Föreslagen plats för vindkraftverk WTG15 ligger på en höjd med stora block. Platsen är svåråtkomlig med grävmaskin, se bild 4. Bild 4. Föreslagen plats för vindkraftverk WTG15 karaktäriserades av berg i dagen och var svåråtkomlig med grävmaskin. Provgrop gjordes istället i höjdens släntfot och här bedömdes jordarten som sandig morän innehållande block i varierande storlek, från ca 0,1 till 1 meter, se bild 5. Denna provgrop kan dock inte användas för en precis bedömning av förslagen plats för vindkraftverket. Bild 5. Provgrop för vindkraftverk WTG15 utfördes i höjdens släntfot. Här visade jordarten på sandig morän. 8(12)

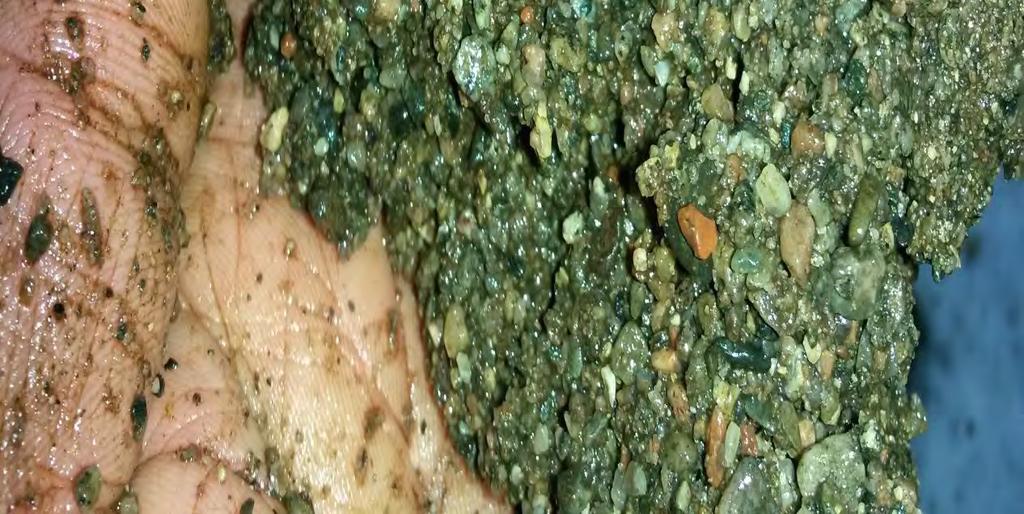

9 I provgropen som ligger i anslutning till befintlig väg där ny väg skall ansluta för transporter till vindkraftverk WTG15 bedöms jordarten som isälvsavlagring. Från ytan ner till ca 1 meter under markytan återfanns rundade stenar med diameter 0,1-0,2 meter liggande i en grundmassa av finsand och därunder ses skiktningar av fin- till grovgrus, se bild 6. Bild 6. Isälvsavlagringar i provgrop för tänkt tillfartsväg för vindkraftverk WTG WTG12 samt tänkt tillfartsväg Provgrop gjordes på platsen för föreslagen placering av vindkraftverk WTG12. Här återfanns ett 0,5 meter tjockt moräntäcke vilande på en svagt nordligt stupande bergyta. Vid friläggande av berget sågs rinnande vatten utefter bergytan, se bild 7. Vattnet består troligen av ytligt markvatten i begränsade mängder. Bild 7. Ett moräntäcke ovan bergyta med rinnande vatten i provgrop för tänkt placering av vindkraftverk WTG12. 9(12)

10 Provgropen i anslutning till befintlig väg där ny väg skall ansluta för transporter till vindkraftverk WTG12 visade ett 0,3 meter tjockt moränlager underlagrat av ett 0,2 meter tjockt gruslager vilande på en flack bergyta, se bild 8. Bild 8. Provgrop i området för tänkt tillfartsväg till vindkraftverk WGT12 visade på ett moränlager ovan ett gruslager. Bergytan låg ca 0,5 meter under markytan WTG07 samt tänkt tillfartsväg Inget försök för grävning av provgrop gjordes i området för vindkraftverk WTG07. Vid platsen för vindkraftverk WTG07 ses berg i dagen och platsen är belägen relativt högt i förhållande till de övriga vindkraftverken, se bild 9. Bild 9. I det tänkta området för vindkraftverk WTG07 sågs berg i dagen och ingen provgrop gjordes. 10(12)

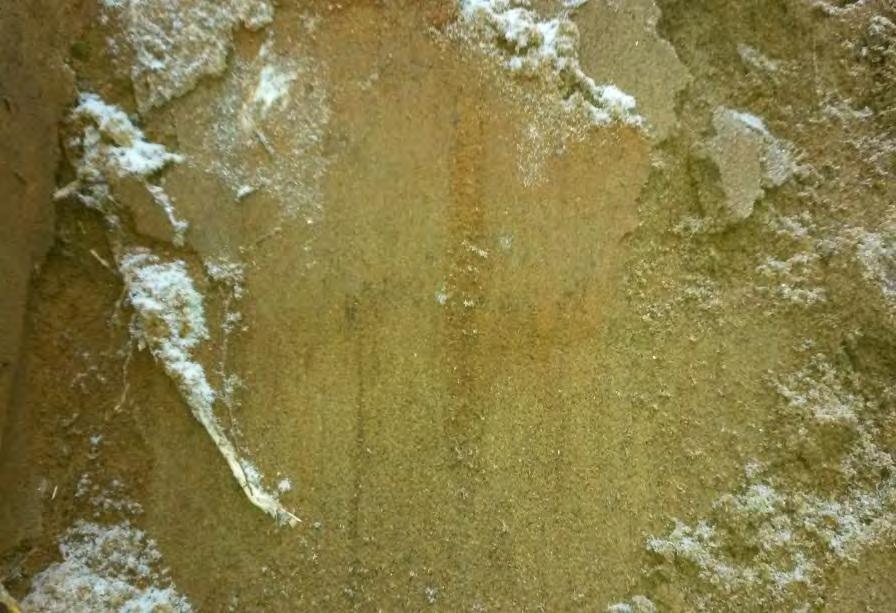

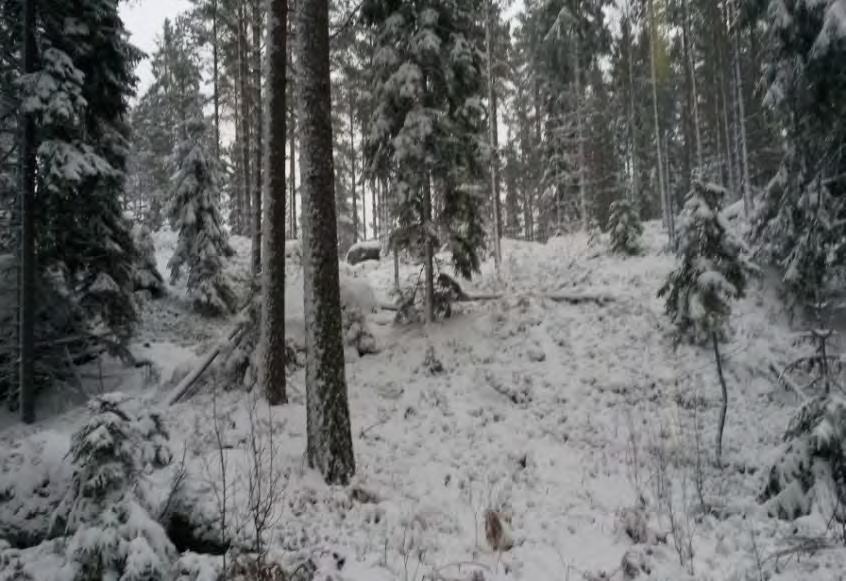

11 Nordväst om den tänkta placeringen av tillfartsväg till vindkraftverk WTG07 finns sedan tidigare karterade isälvsavlagringar och öster om återfinns berg, se karta, bild 1. Den tänkta placeringen av vägen reviderades i fält och i provgropen i det nya området återfanns en isälvsavlagring omgiven av berg och morän, se bild 10. Bild 10. Vid den tänkta placeringen av tillfartsväg till vindkraftverk WTG07 återfanns isälvsavlagringar omgivna av morän och berg WTG13 samt tänkt tillfartsväg Den föreslagna platsen för vindkraftverket var en blöt torvmosse med närbelägna isälvsavlagringar och platsen bedömdes vara olämplig för uppställande av vindkraftverk. Ny placering föreslogs vid ett av moränjord omgivet bergsparti i sydostlig riktning utifrån föreslagen plats, se bild 11. Bergets utbredning var svårbedömd i fält på grund av snö så därför användes en markundersökningskäpp. Stopp mot berg erhölls vid nedtryckning mellan 0 och 0,3 meter. Provgrop gjordes i släntfot av bergspartiet för säkerställande av jordart och här återfanns morän, se bild 12. Bild 11. Föreslagen placering av vindkraftverk WTG13. Berget återfanns 0-0,3 meter under markytan med hjälp av markundersökningskäpp. 11(12)

12 Bild 12. Provgrop vid bergets släntfot där vindkraftverk WTG13 är tänkt att placeras. Jordarten var morän. Ny väg till vindkraftverk WTG13 föreslås gå från befintlig väg utefter förhöjningar i landskapet (som är karterade som morän i SGU:s jordartskarta, se bild 1), fram till vindkraftverket. 7.2 Undersökningsperiod Undersökningarna utfördes Fältingenjörer/Geolog Fältarbete har utförts av Michael Hellström, fältingenjör/geolog Tyréns AB tillsammans med grävmaskinist från Kalles Åkeri och Fredrik Karlsson, VKS Vindkraftverk Sverige AB. 8 Härledda värden 8.1 Jordartsbeskrivning Avseende verksplaceringarna återfanns isälvsavlagringar endast vid den tänkta placeringen för WTG13. Placeringen av detta verk ändrades i fält. Isälvsavlagringar återfanns vid tänkta tillfartsvägar till tre av de fem vindkraftverken, WTG19, WTG15 samt WTG07. Isälvsavlagringarnas utbredning vid tillfartsvägar för WTG19 och WTG15 bedöms begränsade till några meter utanför befintlig väg. Utbredningen av isälvavlagringarna vid tänkt tillfartsväg till vindkraftverk WTG07 bedöms även dessa vara begränsade då omkringliggande områden sedan tidigare är karterade som morän och berg. Vid den tänkta placeringen av tillfartsväg till vindkraftverk WTG13 gjordes ingen provgrop, Den tänkta tillfartsvägen skall ansluta till befintlig väg vilken ligger på en begränsad isälvsavlagring som gränsar till området med tidigare karterad moränjord. 9 Värdering av undersökning Vid tidpunkten för provgropsgrävningarna var det kraftigt snöfall vilket försvårade karaktäriseringen av ytgeologin. 12(12)

13 Kartan visar utbredningen av jordarter i eller nära markytan. Informationen är anpassad för visning i skala 1:50 000, vilket innebär att minsta ytorna som finns representerade har en diameter på 50m i naturen. Lägesnoggrannheten är vanligtvis bättre än 50 meter. Generaliseringar förekommer. Exempelvis kan områden med många, små, närliggande hällar presenteras som en sammanhängande häll på kartan, och avlagringar som bara täcker små ytor i verkligheten men som har stor betydelse för förståelsen av den geologiska utvecklingen i ett område, som isälvsavlagringar, kan ha överdrivits i kartbilden. Ytterligare information, om till exempel jordarternas utbredning under ytan, finns lagrad i SGUs databas och kan, liksom bland annat kartbladsbeskrivningar, beställas från SGU. Sveriges geologiska undersökning (SGU) Huvudkontor: Box Uppsala Tel: E-post: kundservice@sgu.se km Skala 1: Topografiskt underlag: Ur GSD-Terrängkartan Lantmäteriet. MS2009/08799 Rutnät i svart anger koordinater i SWEREF 99 TM. Gradnätet i brunt anger latitud och longitud i referenssystemet SWEREF 99.
