1 Insallaionseknik Provmomen: Tenamen 5,0 hp Ladokkod: 41B18I Tenamen ges för: Byggingenjör åk 2 - BI 2 7,5 högskolepoäng Tenamenskod: Tenamensdaum: Tid: 14:00-18:00 Lokal: C 208 Hjälpmedel: Skrivhjälpmedel Valfri kalkylaor Johansson, P. & B. Vreblad, Byggformler och abeller, alla upplagor. Aneckningar i denna skrif från andra kurser är illåna. De flesa maemaiska samband som behövs för enamen anges i enamensesen Toal anal poäng på enamen: För a få respekive beyg krävs: U <35 p, 3 35, 4 49 p, 5 59 p 70 p Allmänna anvisningar: Denna enamen innehåller sju (7) uppgifer om io (10) poäng vardera Anal sidor i enamen är io (10) inklusive denna försässida. Näskommande enamensillfälle: Omenamensperiod, vecka 34 Räningsiden är i normalfall 15 arbesdagar, annars är de dea daum som gäller: Vikig! Glöm ine a skriva Tenamenskod på alla blad du lämnar in. Lycka ill! Ansvarig lärare: Telefonnummer: Univ. lekor Lennar Jagemar (även kopplad ill mobilen) - 1 (11) -

2 - 2 (11) -

3 Uppgif 1 A. Ange hur många veniler som normal finns på en radiaor och beskriv respekive venils funkion. 3 p B. Varför används ofa koldioxid som en indikaor på lufkvalie? Vad är de koldioxidhalen egenligen indikerar? 3 p C. Drag uppfaas på olika sä av personer som är eknisk kunniga respekive ine eknisk kunniga. Ange vad respekive person vanligen menar med begreppe drag. 2 p D. Ange krave på uelufsflöde i arbeslokaler, exempelvis skolor, enlig Arbesmiljöverkes anvisningar. 1 p E. Ange vad begreppe operaiv emperaur är för någo. 1 p 10 p Uppgif 2 E vardagsrum ligger i e hörn i en 1½-plansvilla med FTX-sysem. Rumme har en fasad mo norr och en fasad mo öser. Föruom mo golv gränsar rumme invändig mo rum som har emperauren +20 C. Följande daa gäller: Rumme är 4,0 m djup och 6,0 m bre. Takhöjden är 2,4 m. Rumme har 2 fönser om 2,5 m² vardera, d.v.s. e fönser i var och en av de vå yerväggarna. Yerväggarnas värmegenomgångskoefficien U vägg är 0,15 W/(m² C). Fönsrens värmegenomgångskoefficien U fönser är 1 W/(m² C). Rummes emperaur är 20 C. Tillufens emperaur är ca 20 C. Villan ligger i Uppsala och idskonsanen uppskaas ill ca re dygn. Den dimensionerande vinerueemperaur (DVUT) blir då -17,5 C. Förenkla uppgifen genom a ine a hänsyn ill ueluf som läcker in genom klimaskale liksom ill köldbryggor. Beräkna värmeeffeken ill radiaorerna under de vå fönsren. Anag a varje radiaor är lika sor. 10 p - 3 (11) -

4 Uppgif 3 A. Skissa och förklara hur en roerande värmeväxlare (regeneraiv värmeåervinnare) för värmeåervinning fungerar. Beskriv vilka fördelar respekive nackdelar denna värmeåervinnare har. Ange en ungefärlig emperaurverkningsgrad. Förklara hur emperaurverkningsgraden regleras för denna yp av värmeåervinnare. 5 p B. Skissa och förklara hur en väskekopplad värmeväxlare (indirek rekuperaiv värmeåervinnare) för värmeåervinning fungerar. Beskriv vilka fördelar respekive nackdelar denna värmeåervinnare har. Ange en ungefärlig emperaurverkningsgrad. Förklara hur emperaurverkningsgraden regleras för denna yp av värmeåervinnare. Användning av felakiga symboler ger -3 p. 5 p 10 p Uppgif 4 Beskriv och skissa hur nedansående yper av venilaionssysem är uppbyggda och fungerar. Ange vad boksäverna sår för. Ange också vilka för- respekive nackdelar sysemyperna har. A. Sysem yp FTX 5 p B. Sysem yp S 5 p 10 p Användning av felakiga symboler ger -3 p - 4 (11) -

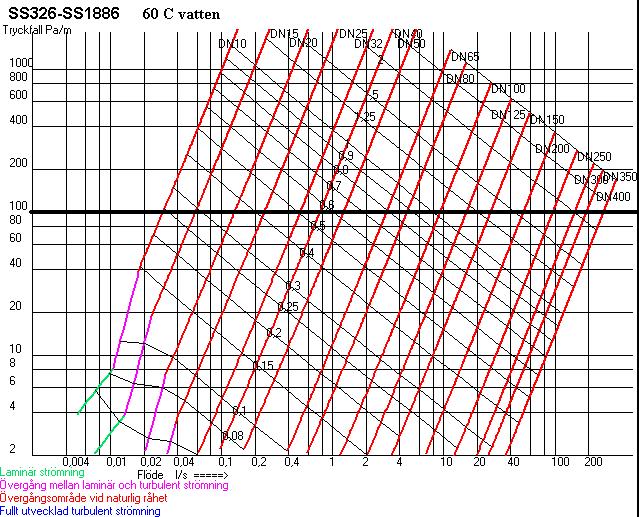

5 Uppgif 5 A. Uefer en fasad finns vå radiaorer (R1 och R2) vars dimensionerande effek är 400 W per syck. Beräkna dimensionerna, om sålrör används, för alla rören på planriningen nedan. Värmesyseme maas från höger på riningen nedan. Radiaorerna dimensioneras för e 50/35/20 C sysem. Tryckfallsdiagram för sålrör finns sis i enamen. 6 p R1 400 W R2 400 W A 2 VS1 XX 2 VS1-XX 2 VS1 2 VS1-XX XX A - 5 (11) -

6 Tenamenskod: Uppgif 5 B Sida... Poäng: B. Hur ser en vy mo väggen u enlig sni A-A på planriningen ovan? Ange alla rörbeeckningar. 4 p Toal 10 p Glöm ine a lämna in dea papper. - 6 (11) -

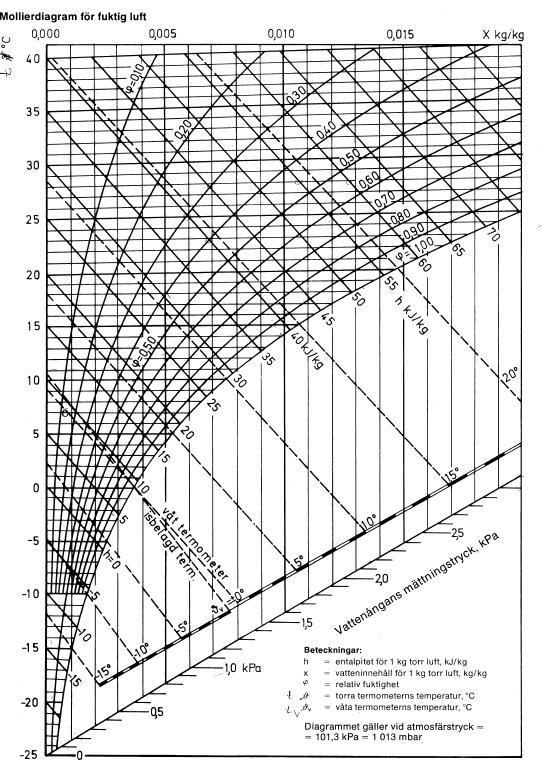

7 Uppgif 6 E lufbehandlingsaggrega ill en resaurang har en plavärmeväxlare för värmeåervinning. Denna har en maximal emperaurverkningsgrad på 60 %. Vid högre ueemperaurer måse bypass-spjälle öppna för a illufsemperauren ine ska bli för hög. När spjälle öppnas blandas ouppvärmd ueluf med luf som väms i plavärmeväxlaren. Den önskade illufsemperauren är17 C. Frånlufen har illsånde 24 o C och 40 % RH. A. Ria processen i Mollerdiagramme för fukig luf. 3 B. Beräkna andelarna ouppvämd luf respekive uppvärmd luf efer värmeåervinnaren när uelufen har illsånde 10 o C och 50 % RH. C. Ta fram och ange samliga sex illsåndssorheer, med undanag för den givna illufsemperauren, för illufen efer värmeåervinnaren med by-pass spjäll. 5 p Om sudenen ine kan a fram illsånde för illufen efer värmeåervinnaren kan isälle uelufens illsånd används, dock med avdrag för a också den relaiva luffukigheen är given. 10 p - 7 (11) -

8 Tenamenskod: Uppgif 6 Sida... Poäng: Glöm ine a lämna in dea papper. - 8 (11) -

9 Tenamenskod: Uppgif 7 Sida... Poäng: I e lufbehandlingsaggrega finns på illufsidan från uelufen räkna: avsängningsspjäll, filer, väskekopplad värmeåervinnare, lufvärme och illufsfläk. På frånlufssidan finns räkna från frånlufen: filer, värmeåervinnare, frånlufsfläk, avsängningsspjäll. Ria en skiss med korreka symboler där även de emperaurer du använder i beräkningarna framgår. 2 p Aggregaes lufflöden är balanserade och illufsflöde är 2 m³/s. Tillufens emperaur är 20 C när värmebehov föreligger. Frånlufens emperaur är 22,5 C när värmebehov föreligger. Värmeåervinnaren har en maximal emperaurverkningsgrad på 55 %. Denna regleras, när värmebehov föreligger, så a illufsemperauren blir den önskade. Lufbehandlingsaggregae är placera i en or med årsmedelemperauren 6 C (ca Mälardalen). Beräkna årlig åervunnen värmeenergi. Maemaiska samband åerfinns sis i enamen. Rä energiarea 3 p. Övrig 5 p Toal 10p +30 o C Varakighesdiagram för ueluf i Sverige +20 o C +10 o C 0 o C +8 o C +6 o C +2 o C +4 o C 0 o C -2 o C -10 o C -20 o C -30 o C x 8760 immar/år Glöm ine a lämna in dea papper. - 9 (11) -

10 Maemaiska samband Bandning av luf ( ) är är är ( ) Varakighesdiagram Q V c Y f f V 1,2 densie c Y Ws 1000 specifik värmekapacie kg C Area i varakighesdiagramme cm o C Skalfakor emperaur cm h år Skalfakor id cm Temperaurverkningsgrad f f e f u p p 3 Volymflöde m /s emperauren kg/m³ efer frånlufsemperauren uelufsemperauren värmeväxla ren e f 2 u u - 10 (11) -

11 LEJA - 11 (11) -
