1 Programvara Dimmer KNX: 1, 3 och 4 ugångar Elekriska/mekaniska egenskaper: se produkens användarhandbok Produkreferens Produkbeskrivning Programvarans ref TP-anordning Radioanordning TXA661A TXA661B Dimakor 1-ugång 300W, universal Dimakor 1-ugång 600W, universal STXA661 1.x Version TXA663A Dimakor 3-ugångar 300W, universal STXA663 1.x Version TXA664A Dimakor 4-ugångar 300W, universal STXA664A 1.x Version TXA661 A/B - TXA663A - TXA664A 1 6LE001739A

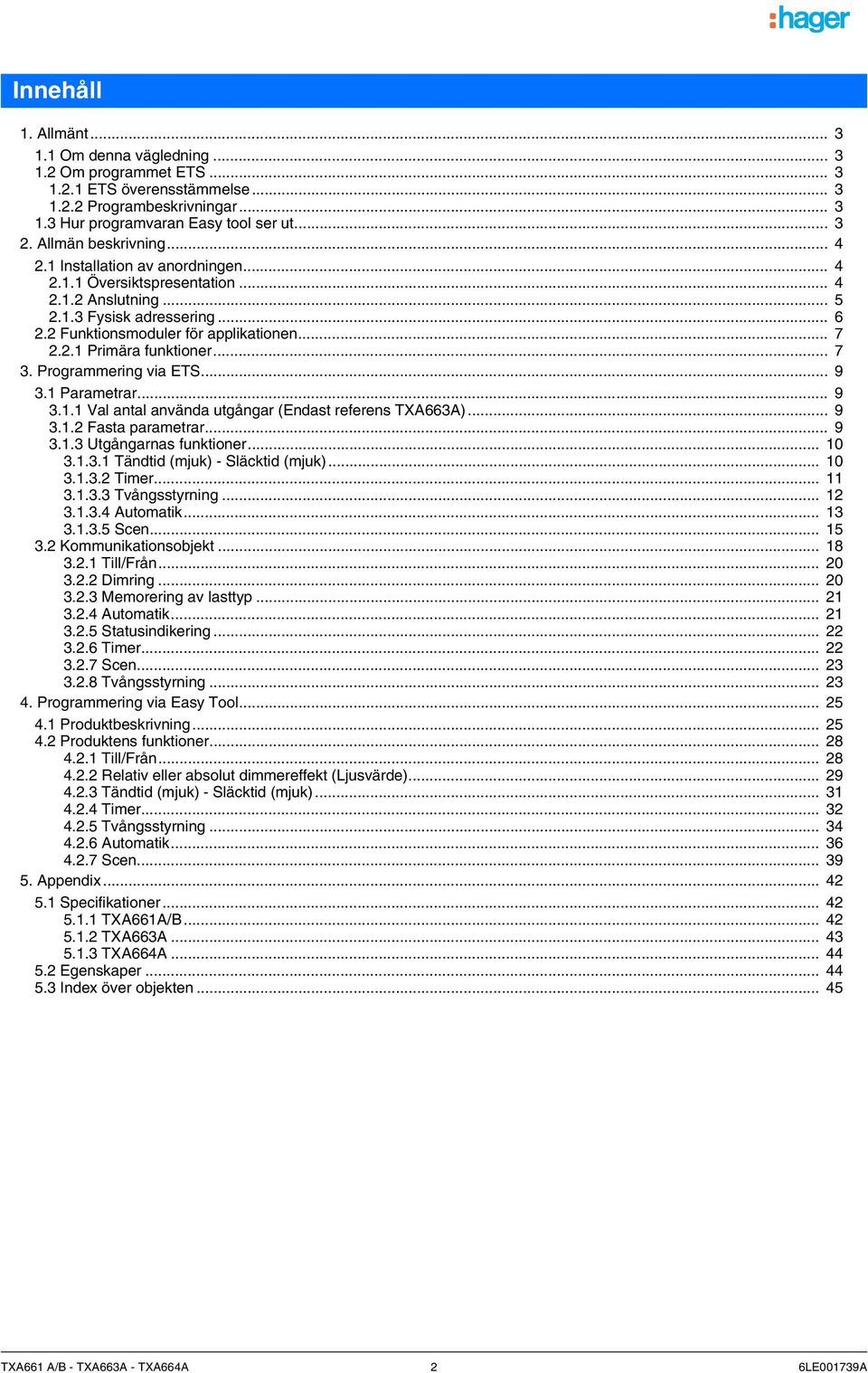

2 Innehåll 1. Allmän Om denna vägledning Om programme ETS ETS överenssämmelse Programbeskrivningar Hur programvaran Easy ool ser u Allmän beskrivning Insallaion av anordningen Översikspresenaion Ansluning Fysisk adressering Funkionsmoduler för applikaionen Primära funkioner Programmering via ETS Paramerar Val anal använda ugångar (Endas referens TXA663A) Fasa paramerar Ugångarnas funkioner Tändid (mjuk) - Släckid (mjuk) Timer Tvångssyrning Auomaik Scen Kommunikaionsobjek Till/Från Dimring Memorering av lasyp Auomaik Sausindikering Timer Scen Tvångssyrning Programmering via Easy Tool Produkbeskrivning Produkens funkioner Till/Från Relaiv eller absolu dimmereffek (Ljusvärde) Tändid (mjuk) - Släckid (mjuk) Timer Tvångssyrning Auomaik Scen Appendix Specifikaioner TXA661A/B TXA663A TXA664A Egenskaper Index över objeken TXA661 A/B - TXA663A - TXA664A 2 6LE001739A

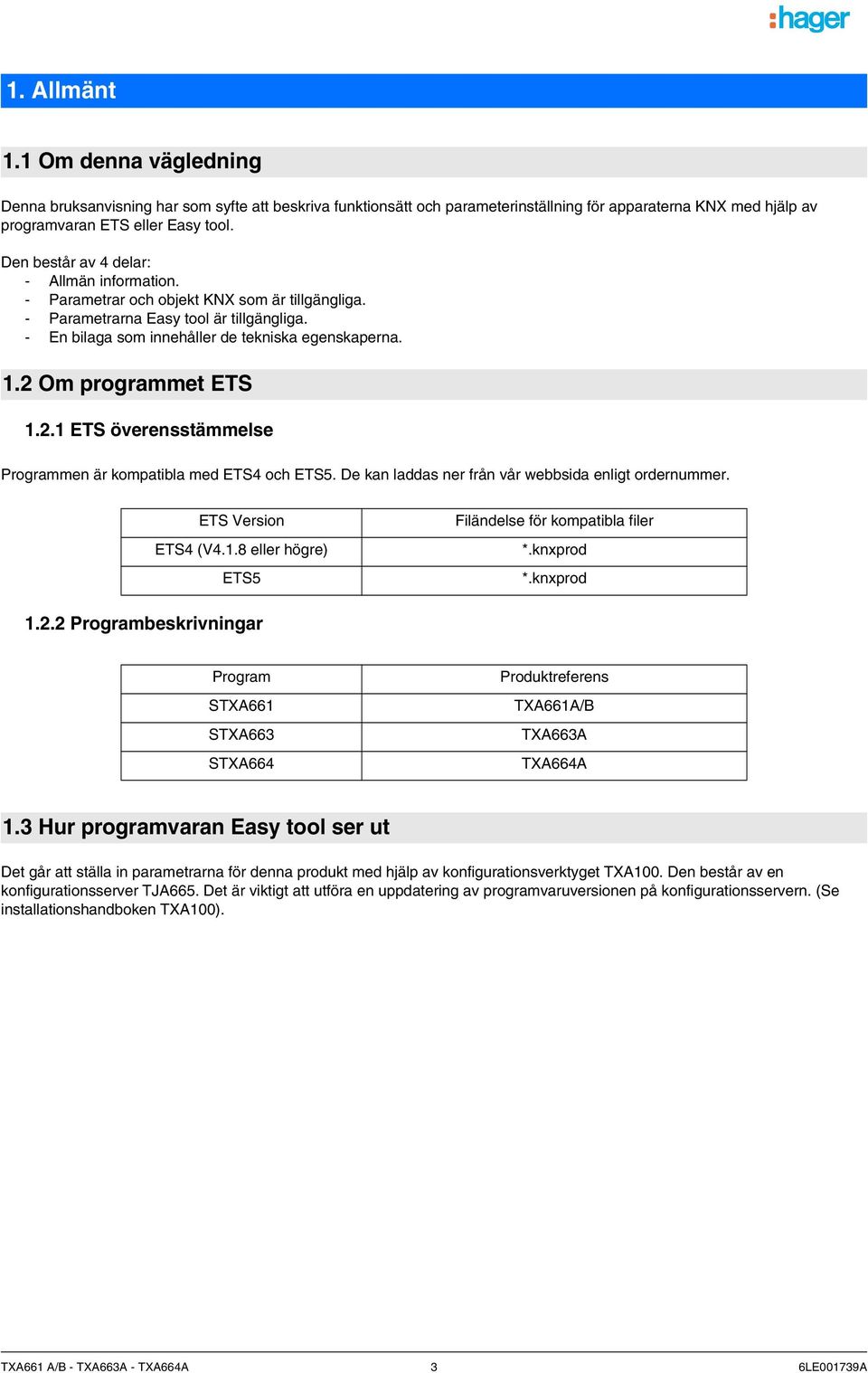

3 1. Allmän 1.1 Om denna vägledning Denna bruksanvisning har som syfe a beskriva funkionsä och parameerinsällning för apparaerna KNX med hjälp av programvaran ETS eller Easy ool. Den besår av 4 delar: - Allmän informaion. - Paramerar och objek KNX som är illgängliga. - Paramerarna Easy ool är illgängliga. - En bilaga som innehåller de ekniska egenskaperna. 1.2 Om programme ETS ETS överenssämmelse Programmen är kompaibla med ETS4 och ETS5. De kan laddas ner från vår webbsida enlig ordernummer. ETS Version ETS4 (V4.1.8 eller högre) ETS5 Filändelse för kompaibla filer *.knxprod *.knxprod Programbeskrivningar Program STXA661 STXA663 STXA664 Produkreferens TXA661A/B TXA663A TXA664A 1.3 Hur programvaran Easy ool ser u De går a sälla in paramerarna för denna produk med hjälp av konfiguraionsverkyge TXA100. Den besår av en konfiguraionsserver TJA665. De är vikig a uföra en uppdaering av programvaruversionen på konfiguraionsservern. (Se insallaionshandboken TXA100). TXA661 A/B - TXA663A - TXA664A 3 6LE001739A

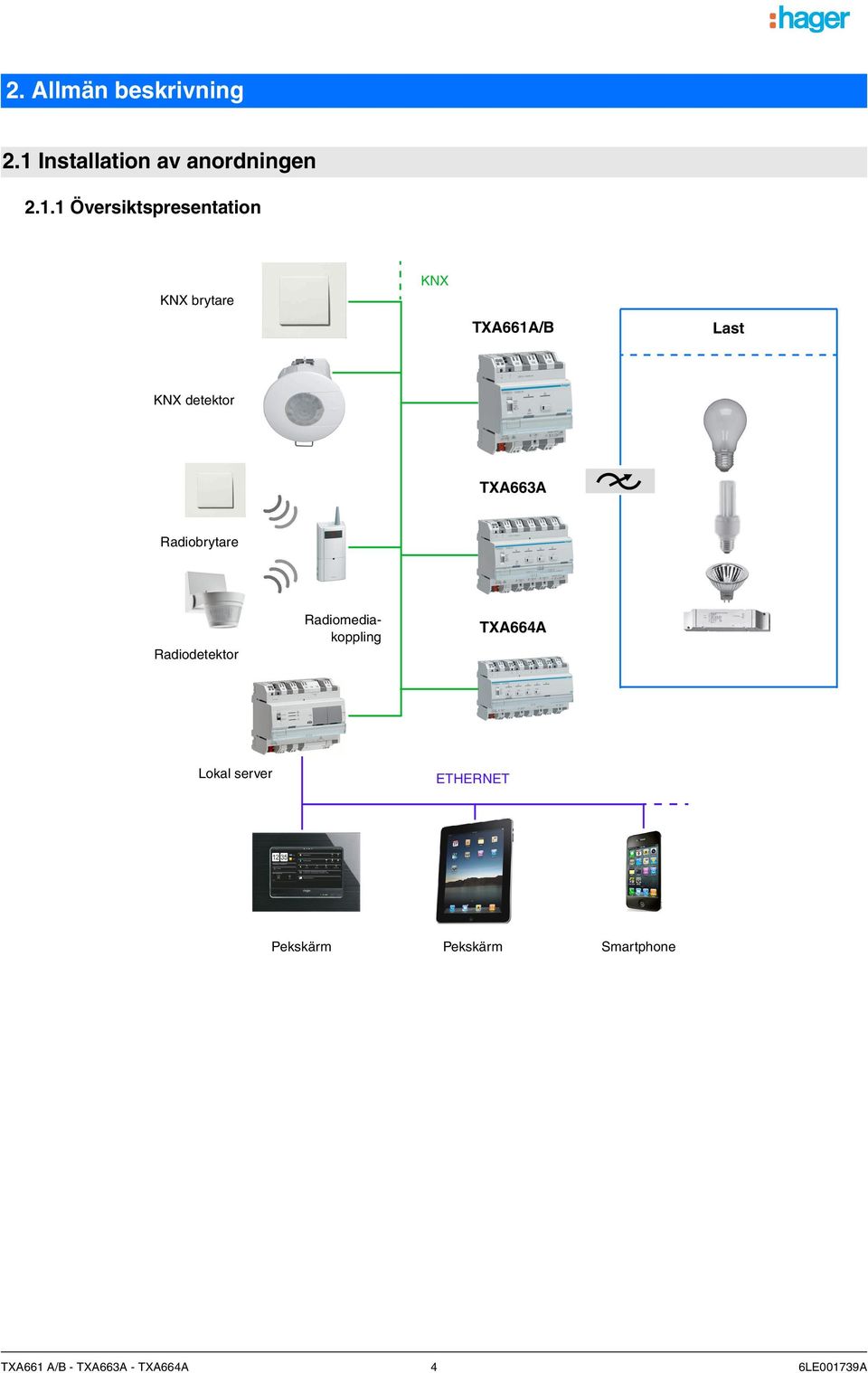

4 2. Allmän beskrivning 2.1 Insallaion av anordningen Översikspresenaion KNX bryare KNX TXA661A/B Las KNX deekor TXA663A Radiobryare Radiodeekor Radiomediakoppling TXA664A Lokal server ETHERNET Pekskärm Pekskärm Smarphone TXA661 A/B - TXA663A - TXA664A 4 6LE001739A

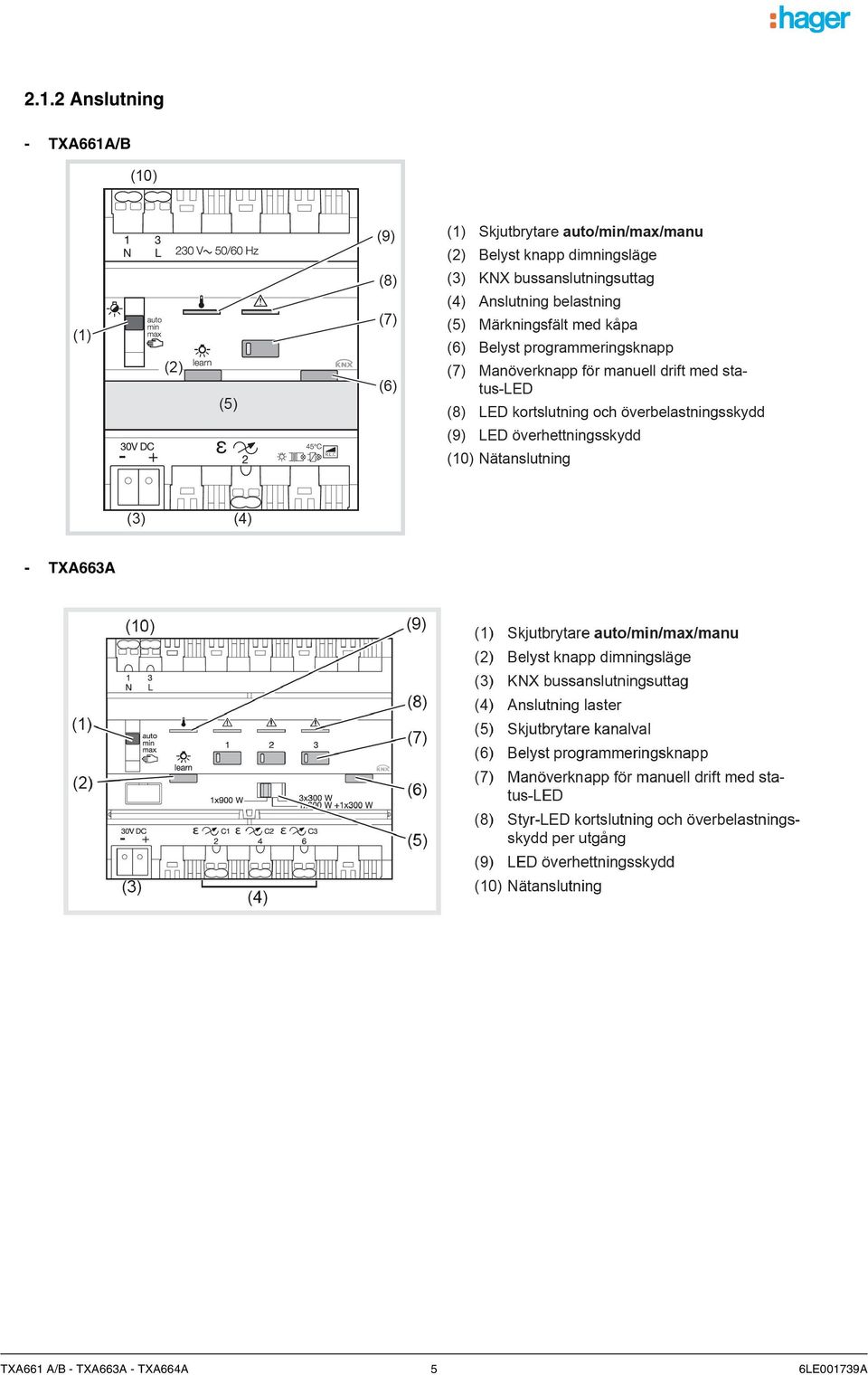

5 2.1.2 Ansluning - TXA661A/B - TXA663A TXA661 A/B - TXA663A - TXA664A 5 6LE001739A

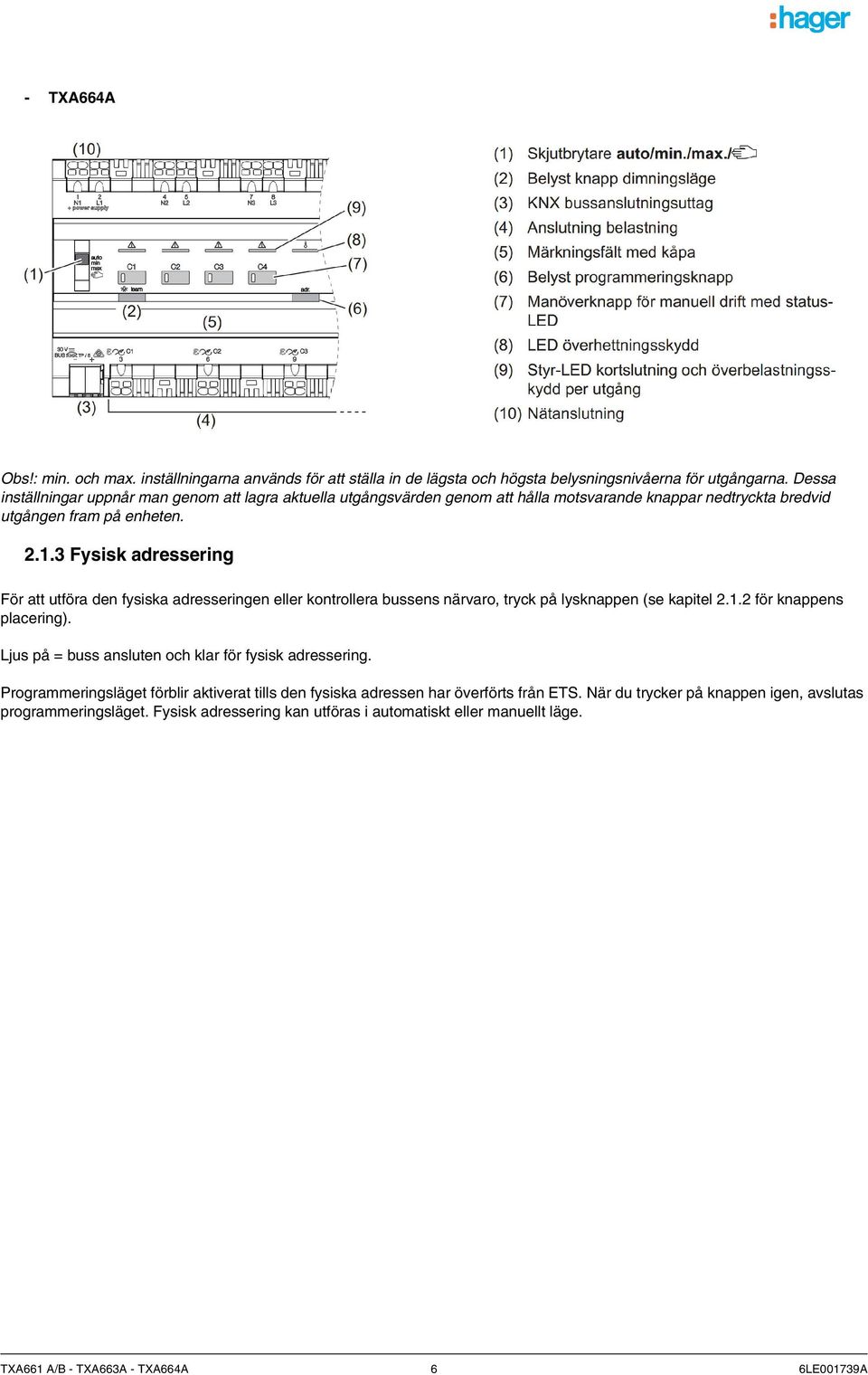

6 - TXA664A Obs!: min. och max. insällningarna används för a sälla in de lägsa och högsa belysningsnivåerna för ugångarna. Dessa insällningar uppnår man genom a lagra akuella ugångsvärden genom a hålla mosvarande knappar nedrycka bredvid ugången fram på enheen Fysisk adressering För a uföra den fysiska adresseringen eller konrollera bussens närvaro, ryck på lysknappen (se kapiel för knappens placering). Ljus på = buss ansluen och klar för fysisk adressering. Programmeringsläge förblir akivera ills den fysiska adressen har överförs från ETS. När du rycker på knappen igen, avsluas programmeringsläge. Fysisk adressering kan uföras i auomaisk eller manuell läge. TXA661 A/B - TXA663A - TXA664A 6 6LE001739A

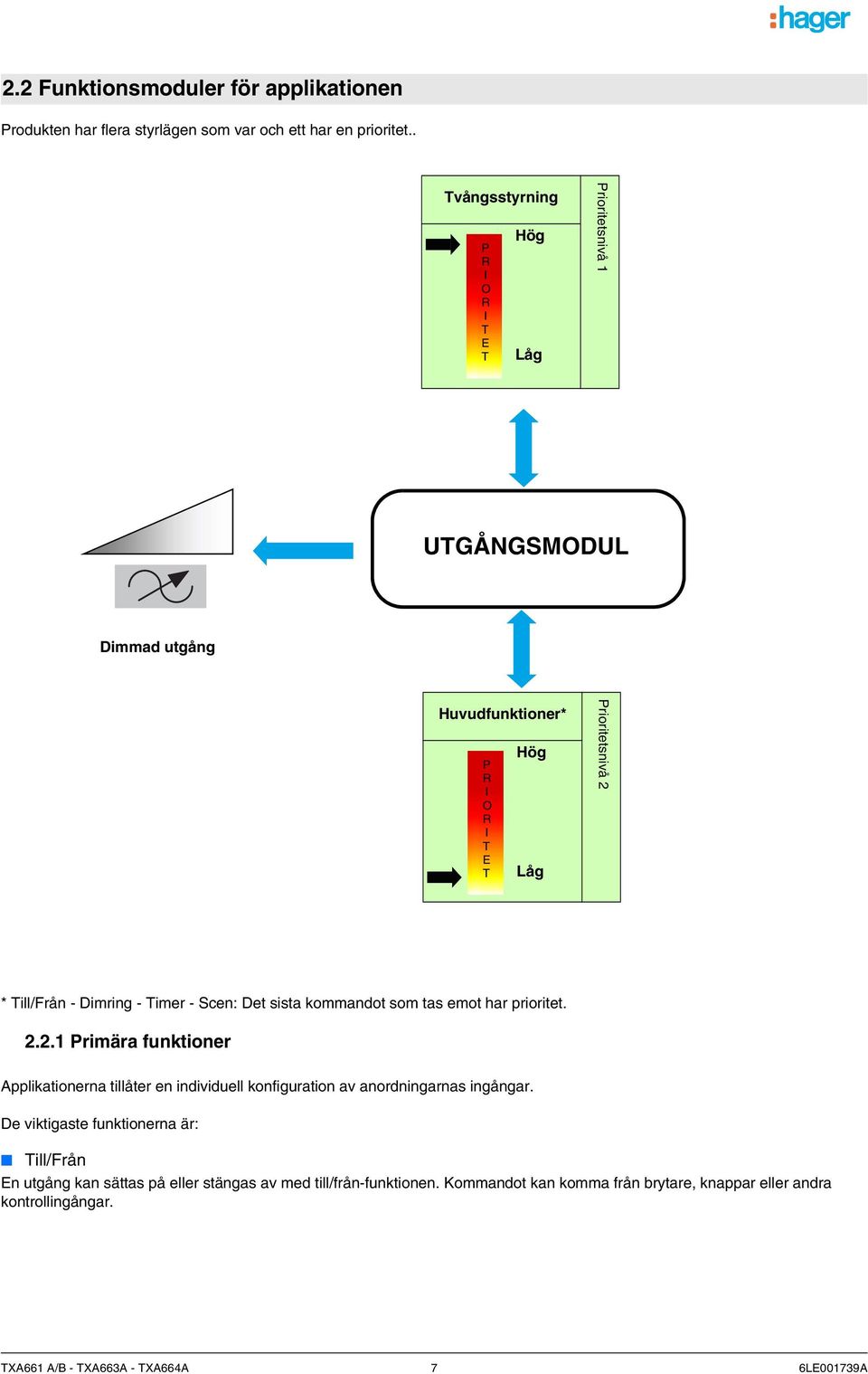

7 2.2 Funkionsmoduler för applikaionen Produken har flera syrlägen som var och e har en priorie.. Tvångssyrning P R I O R I T E T Hög Låg Prioriesnivå 1 UTGÅNGSMODUL Dimmad ugång Huvudfunkioner* P R I O R I T E T Hög Låg Prioriesnivå 2 * Till/Från - Dimring - Timer - Scen: De sisa kommando som as emo har priorie Primära funkioner Applikaionerna illåer en individuell konfiguraion av anordningarnas ingångar. De vikigase funkionerna är: Till/Från En ugång kan säas på eller sängas av med ill/från-funkionen. Kommando kan komma från bryare, knappar eller andra konrollingångar. TXA661 A/B - TXA663A - TXA664A 7 6LE001739A

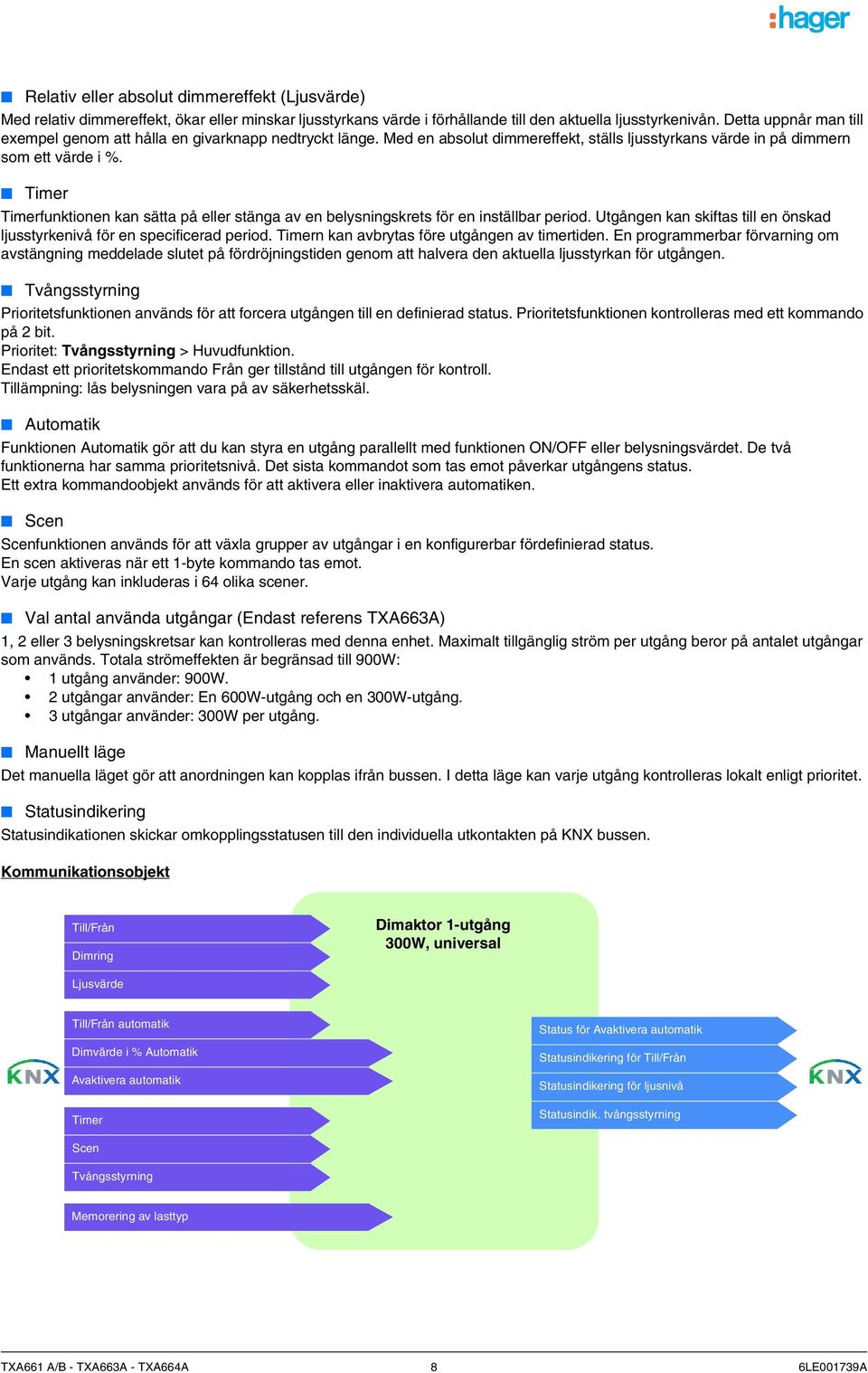

8 Relaiv eller absolu dimmereffek (Ljusvärde) Med relaiv dimmereffek, ökar eller minskar ljussyrkans värde i förhållande ill den akuella ljussyrkenivån. Dea uppnår man ill exempel genom a hålla en givarknapp nedryck länge. Med en absolu dimmereffek, sälls ljussyrkans värde in på dimmern som e värde i %. Timer Timerfunkionen kan säa på eller sänga av en belysningskres för en insällbar period. Ugången kan skifas ill en önskad ljussyrkenivå för en specificerad period. Timern kan avbryas före ugången av imeriden. En programmerbar förvarning om avsängning meddelade slue på fördröjningsiden genom a halvera den akuella ljussyrkan för ugången. Tvångssyrning Prioriesfunkionen används för a forcera ugången ill en definierad saus. Prioriesfunkionen konrolleras med e kommando på 2 bi. Priorie: Tvångssyrning > Huvudfunkion. Endas e priorieskommando Från ger illsånd ill ugången för konroll. Tillämpning: lås belysningen vara på av säkerhesskäl. Auomaik Funkionen Auomaik gör a du kan syra en ugång parallell med funkionen ON/OFF eller belysningsvärde. De vå funkionerna har samma prioriesnivå. De sisa kommando som as emo påverkar ugångens saus. E exra kommandoobjek används för a akivera eller inakivera auomaiken. Scen Scenfunkionen används för a växla grupper av ugångar i en konfigurerbar fördefinierad saus. En scen akiveras när e 1-bye kommando as emo. Varje ugång kan inkluderas i 64 olika scener. Val anal använda ugångar (Endas referens TXA663A) 1, 2 eller 3 belysningskresar kan konrolleras med denna enhe. Maximal illgänglig sröm per ugång beror på anale ugångar som används. Toala srömeffeken är begränsad ill 900W: 1 ugång använder: 900W. 2 ugångar använder: En 600W-ugång och en 300W-ugång. 3 ugångar använder: 300W per ugång. Manuell läge De manuella läge gör a anordningen kan kopplas ifrån bussen. I dea läge kan varje ugång konrolleras lokal enlig priorie. Sausindikering Sausindikaionen skickar omkopplingssausen ill den individuella ukonaken på KNX bussen. Kommunikaionsobjek Till/Från Dimring Dimakor 1-ugång 300W, universal Ljusvärde Till/Från auomaik Dimvärde i % Auomaik Avakivera auomaik Timer Saus för Avakivera auomaik Sausindikering för Till/Från Sausindikering för ljusnivå Sausindik. vångssyrning Scen Tvångssyrning Memorering av lasyp TXA661 A/B - TXA663A - TXA664A 8 6LE001739A

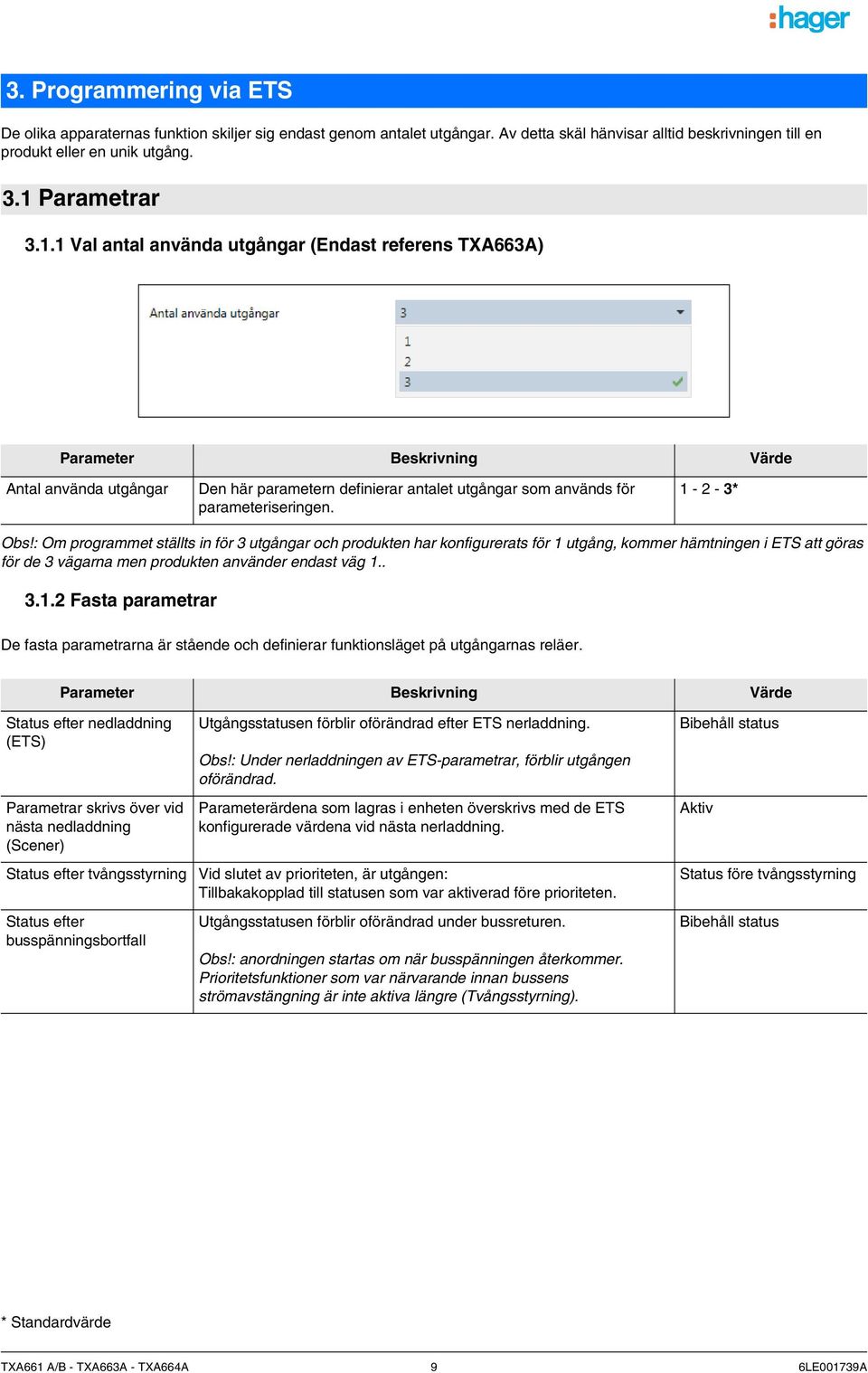

9 3. Programmering via ETS De olika apparaernas funkion skiljer sig endas genom anale ugångar. Av dea skäl hänvisar allid beskrivningen ill en produk eller en unik ugång. 3.1 Paramerar Val anal använda ugångar (Endas referens TXA663A) Parameer Beskrivning Värde Anal använda ugångar Den här parameern definierar anale ugångar som används för parameeriseringen * Obs!: Om programme sälls in för 3 ugångar och produken har konfigureras för 1 ugång, kommer hämningen i ETS a göras för de 3 vägarna men produken använder endas väg Fasa paramerar De fasa paramerarna är sående och definierar funkionsläge på ugångarnas reläer. Parameer Beskrivning Värde Saus efer nedladdning (ETS) Paramerar skrivs över vid näsa nedladdning (Scener) Saus efer vångssyrning Saus efer busspänningsborfall Ugångssausen förblir oförändrad efer ETS nerladdning. Obs!: Under nerladdningen av ETS-paramerar, förblir ugången oförändrad. Parameerärdena som lagras i enheen överskrivs med de ETS konfigurerade värdena vid näsa nerladdning. Vid slue av priorieen, är ugången: Tillbakakopplad ill sausen som var akiverad före priorieen. Ugångssausen förblir oförändrad under bussreuren. Obs!: anordningen saras om när busspänningen åerkommer. Prioriesfunkioner som var närvarande innan bussens srömavsängning är ine akiva längre (Tvångssyrning). Bibehåll saus Akiv Saus före vångssyrning Bibehåll saus * Sandardvärde TXA661 A/B - TXA663A - TXA664A 9 6LE001739A

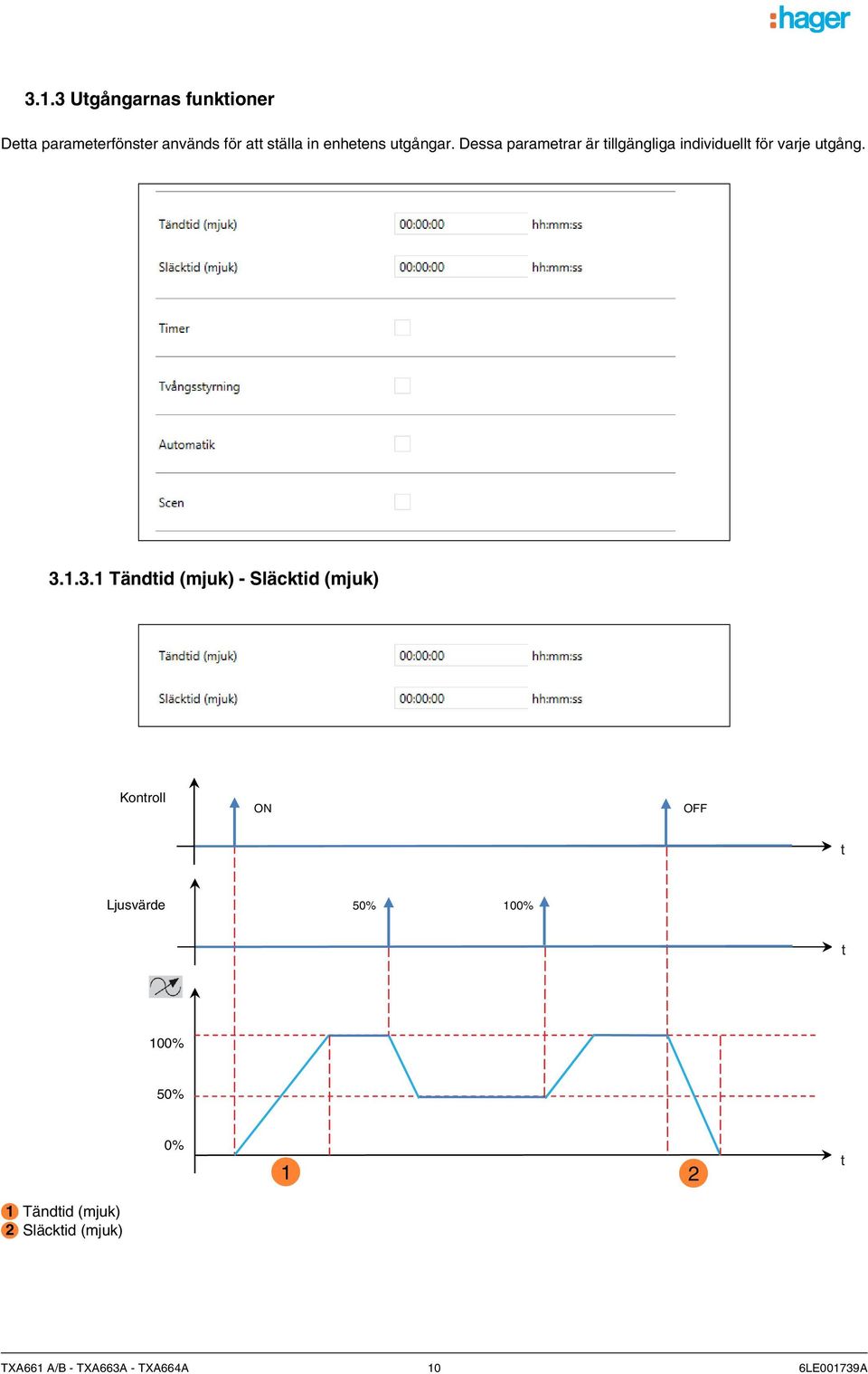

10 3.1.3 Ugångarnas funkioner Dea parameerfönser används för a sälla in enheens ugångar. Dessa paramerar är illgängliga individuell för varje ugång Tändid (mjuk) - Släckid (mjuk) Konroll ON OFF Ljusvärde 50% 100% 100% 50% 0% Tändid (mjuk) Släckid (mjuk) TXA661 A/B - TXA663A - TXA664A 10 6LE001739A

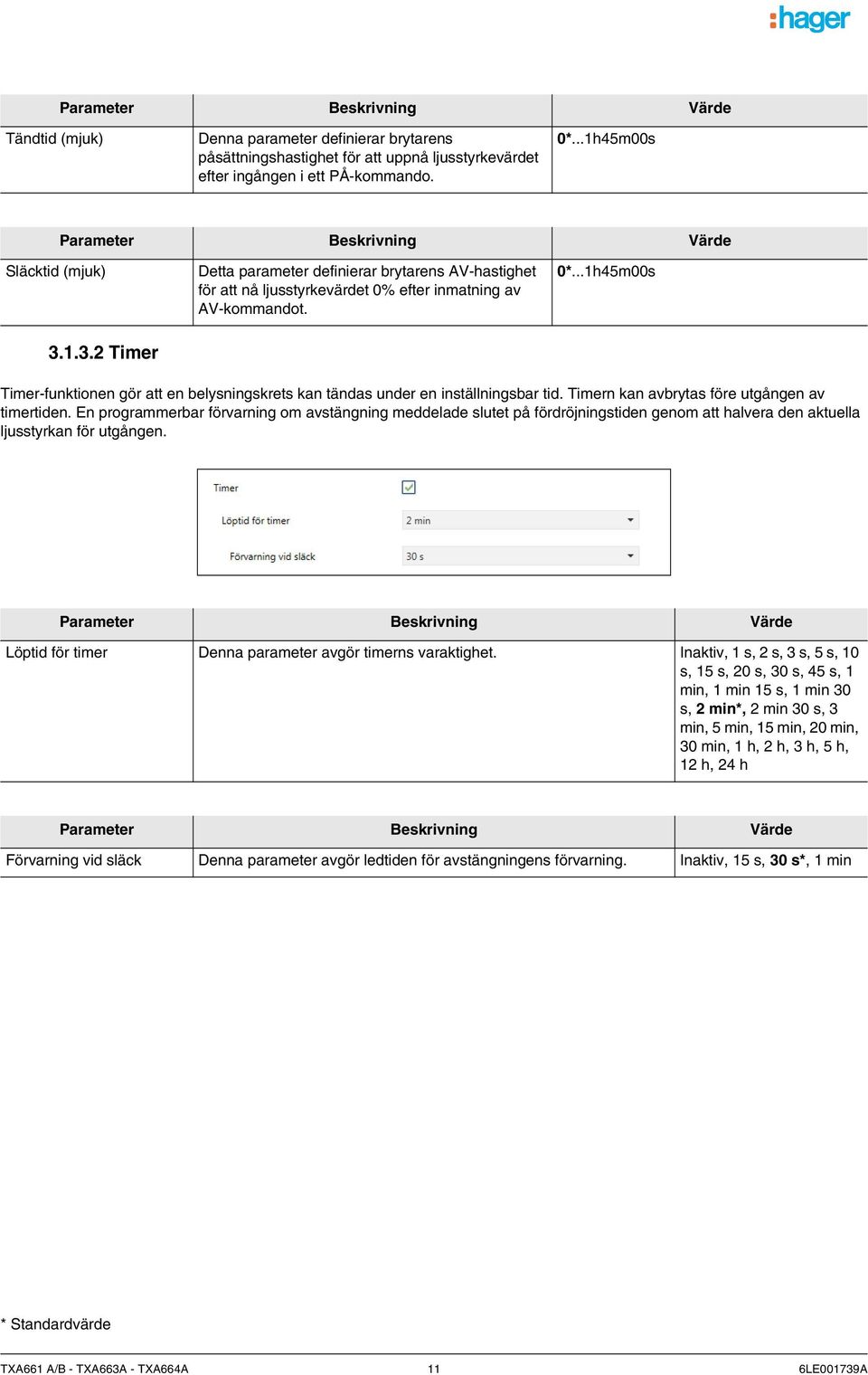

11 Parameer Beskrivning Värde Tändid (mjuk) Denna parameer definierar bryarens påsäningshasighe för a uppnå ljussyrkevärde efer ingången i e PÅ-kommando. 0*...1h45m00s Parameer Beskrivning Värde Släckid (mjuk) Timer Dea parameer definierar bryarens AV-hasighe för a nå ljussyrkevärde 0% efer inmaning av AV-kommando. 0*...1h45m00s Timer-funkionen gör a en belysningskres kan ändas under en insällningsbar id. Timern kan avbryas före ugången av imeriden. En programmerbar förvarning om avsängning meddelade slue på fördröjningsiden genom a halvera den akuella ljussyrkan för ugången. Parameer Beskrivning Värde Löpid för imer Denna parameer avgör imerns varakighe. Inakiv, 1 s, 2 s, 3 s, 5 s, 10 s, 15 s, 20 s, 30 s, 45 s, 1 min, 1 min 15 s, 1 min 30 s, 2 min*, 2 min 30 s, 3 min, 5 min, 15 min, 20 min, 30 min, 1 h, 2 h, 3 h, 5 h, 12 h, 24 h Parameer Beskrivning Värde Förvarning vid släck Denna parameer avgör lediden för avsängningens förvarning. Inakiv, 15 s, 30 s*, 1 min * Sandardvärde TXA661 A/B - TXA663A - TXA664A 11 6LE001739A

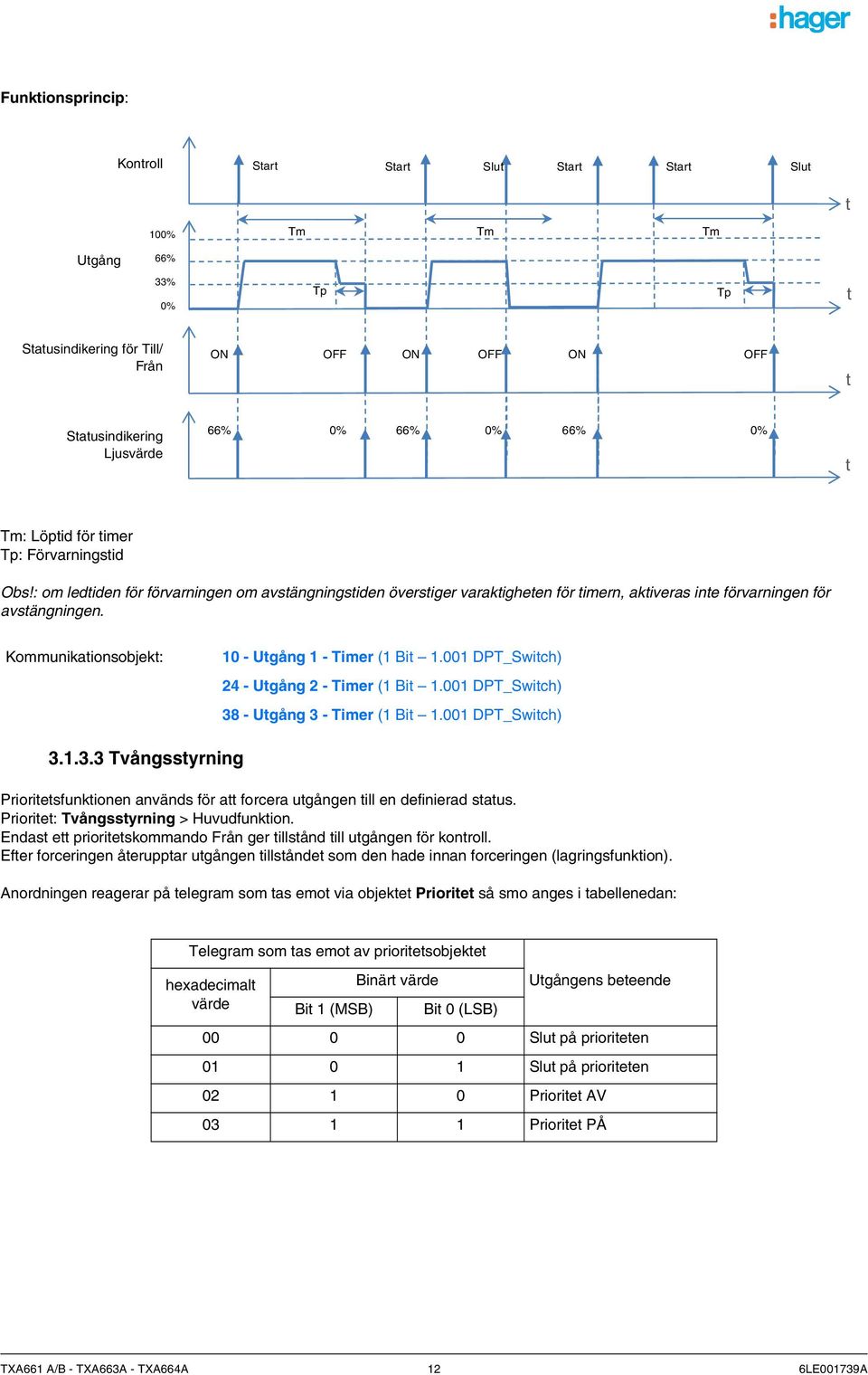

12 Funkionsprincip: Konroll Sar Sar Slu Sar Sar Slu 100% Tm Tm Tm Ugång 66% 33% 0% Tp Tp Sausindikering för Till/ Från ON OFF ON OFF ON OFF Sausindikering Ljusvärde 66% 0% 66% 0% 66% 0% Tm: Löpid för imer Tp: Förvarningsid Obs!: om lediden för förvarningen om avsängningsiden översiger varakigheen för imern, akiveras ine förvarningen för avsängningen. Kommunikaionsobjek: 10 - Ugång 1 - Timer (1 Bi DPT_Swich) 24 - Ugång 2 - Timer (1 Bi DPT_Swich) 38 - Ugång 3 - Timer (1 Bi DPT_Swich) Tvångssyrning Prioriesfunkionen används för a forcera ugången ill en definierad saus. Priorie: Tvångssyrning > Huvudfunkion. Endas e priorieskommando Från ger illsånd ill ugången för konroll. Efer forceringen åeruppar ugången illsånde som den hade innan forceringen (lagringsfunkion). Anordningen reagerar på elegram som as emo via objeke Priorie så smo anges i abellenedan: Telegram som as emo av prioriesobjeke hexadecimal värde Bi 1 (MSB) Binär värde Bi 0 (LSB) Ugångens beeende Slu på priorieen Slu på priorieen Priorie AV Priorie PÅ TXA661 A/B - TXA663A - TXA664A 12 6LE001739A

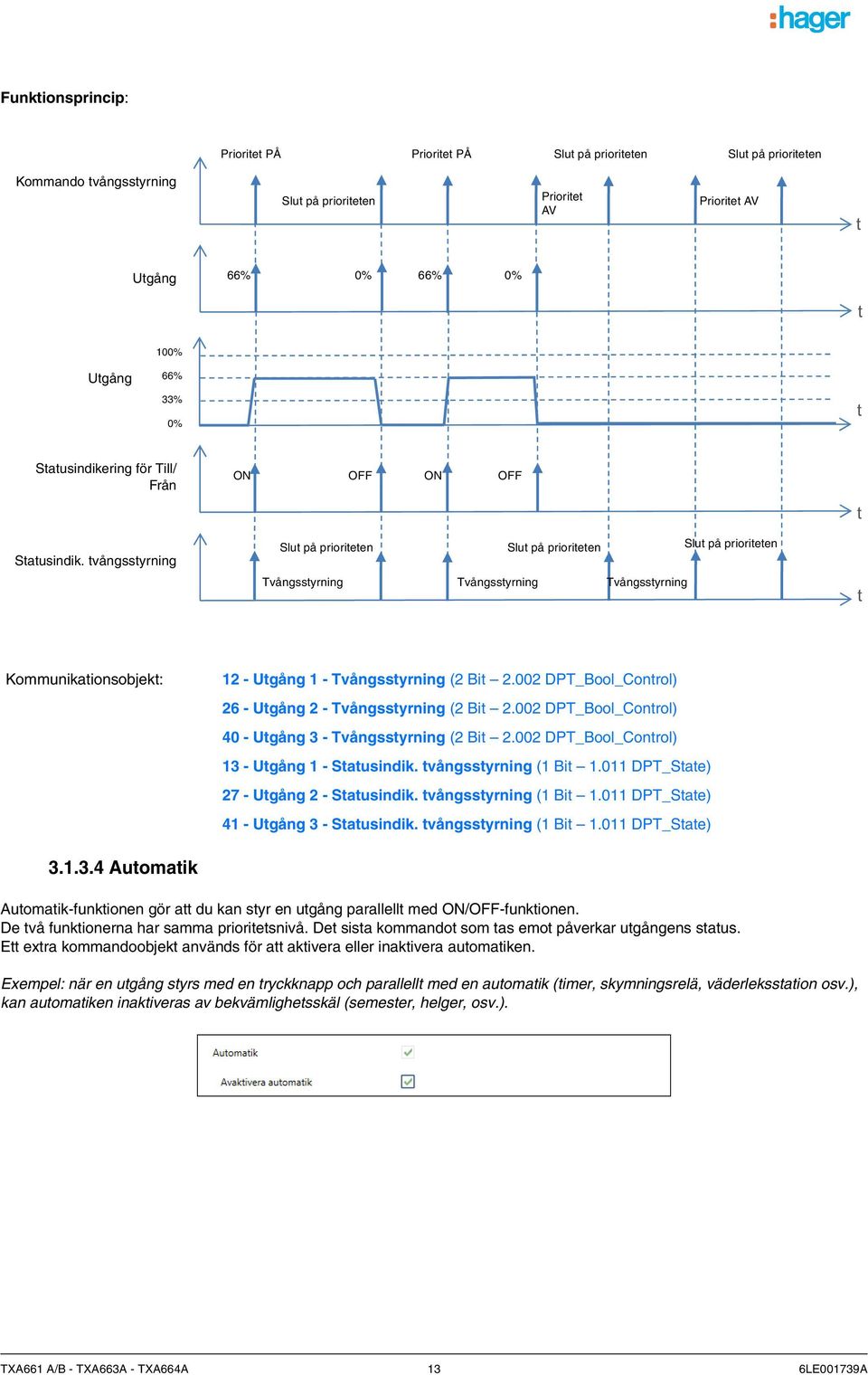

13 Funkionsprincip: Priorie PÅ Priorie PÅ Slu på priorieen Slu på priorieen Kommando vångssyrning Slu på priorieen Priorie AV Priorie AV Ugång 66% 0% 66% 0% 100% Ugång 66% 33% 0% Sausindikering för Till/ Från ON OFF ON OFF Sausindik. vångssyrning Slu på priorieen Slu på priorieen Slu på priorieen Tvångssyrning Tvångssyrning Tvångssyrning Kommunikaionsobjek: 12 - Ugång 1 - Tvångssyrning (2 Bi DPT_Bool_Conrol) 26 - Ugång 2 - Tvångssyrning (2 Bi DPT_Bool_Conrol) 40 - Ugång 3 - Tvångssyrning (2 Bi DPT_Bool_Conrol) 13 - Ugång 1 - Sausindik. vångssyrning (1 Bi DPT_Sae) 27 - Ugång 2 - Sausindik. vångssyrning (1 Bi DPT_Sae) 41 - Ugång 3 - Sausindik. vångssyrning (1 Bi DPT_Sae) Auomaik Auomaik-funkionen gör a du kan syr en ugång parallell med ON/OFF-funkionen. De vå funkionerna har samma prioriesnivå. De sisa kommando som as emo påverkar ugångens saus. E exra kommandoobjek används för a akivera eller inakivera auomaiken. Exempel: när en ugång syrs med en ryckknapp och parallell med en auomaik (imer, skymningsrelä, väderlekssaion osv.), kan auomaiken inakiveras av bekvämlighesskäl (semeser, helger, osv.). TXA661 A/B - TXA663A - TXA664A 13 6LE001739A

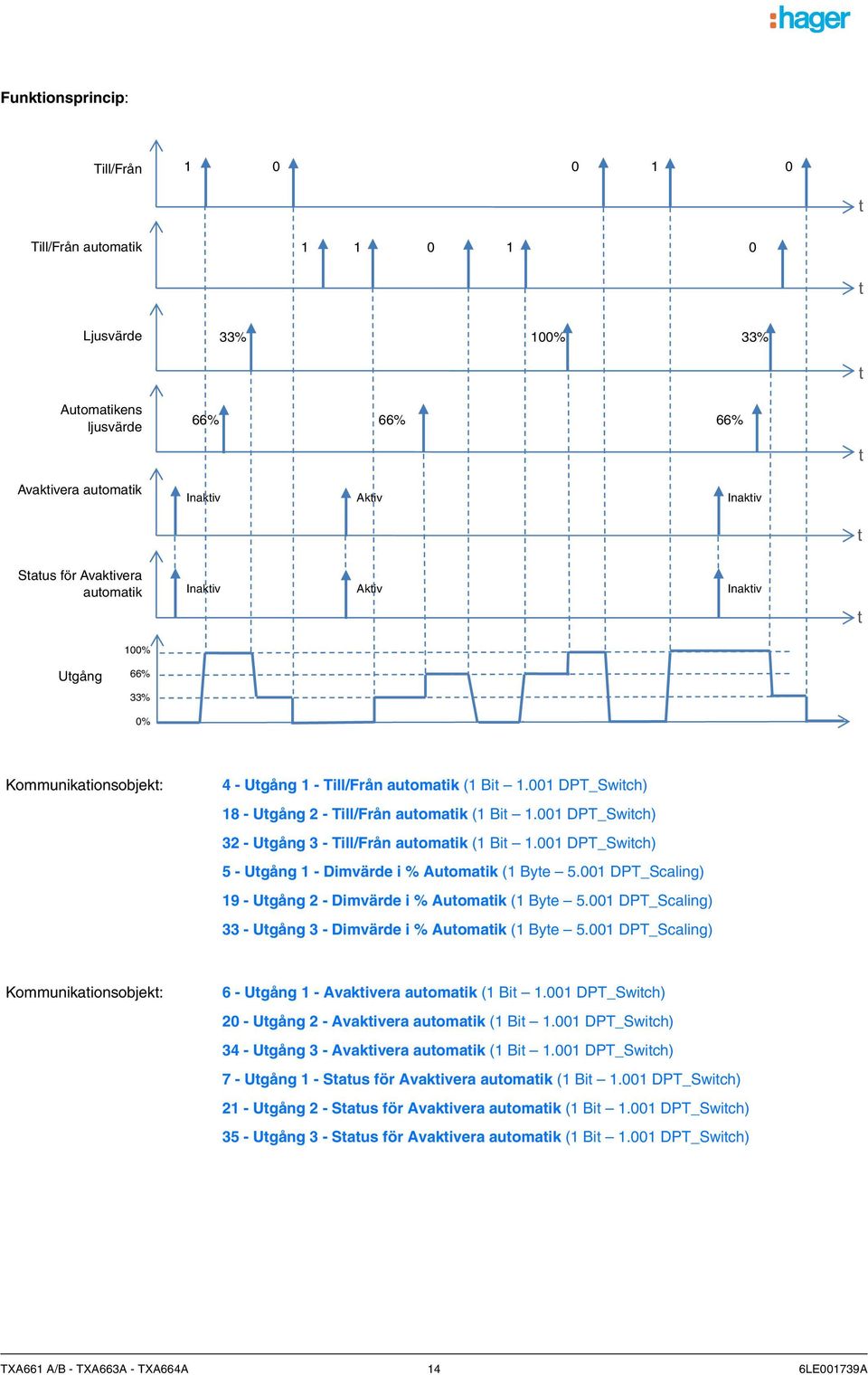

14 Funkionsprincip: Till/Från Till/Från auomaik Ljusvärde 33% 100% 33% Auomaikens ljusvärde 66% 66% 66% Avakivera auomaik Inakiv Akiv Inakiv Saus för Avakivera auomaik Inakiv Akiv Inakiv 100% Ugång 66% 33% 0% Kommunikaionsobjek: 4 - Ugång 1 - Till/Från auomaik (1 Bi DPT_Swich) 18 - Ugång 2 - Till/Från auomaik (1 Bi DPT_Swich) 32 - Ugång 3 - Till/Från auomaik (1 Bi DPT_Swich) 5 - Ugång 1 - Dimvärde i % Auomaik (1 Bye DPT_Scaling) 19 - Ugång 2 - Dimvärde i % Auomaik (1 Bye DPT_Scaling) 33 - Ugång 3 - Dimvärde i % Auomaik (1 Bye DPT_Scaling) Kommunikaionsobjek: 6 - Ugång 1 - Avakivera auomaik (1 Bi DPT_Swich) 20 - Ugång 2 - Avakivera auomaik (1 Bi DPT_Swich) 34 - Ugång 3 - Avakivera auomaik (1 Bi DPT_Swich) 7 - Ugång 1 - Saus för Avakivera auomaik (1 Bi DPT_Swich) 21 - Ugång 2 - Saus för Avakivera auomaik (1 Bi DPT_Swich) 35 - Ugång 3 - Saus för Avakivera auomaik (1 Bi DPT_Swich) TXA661 A/B - TXA663A - TXA664A 14 6LE001739A

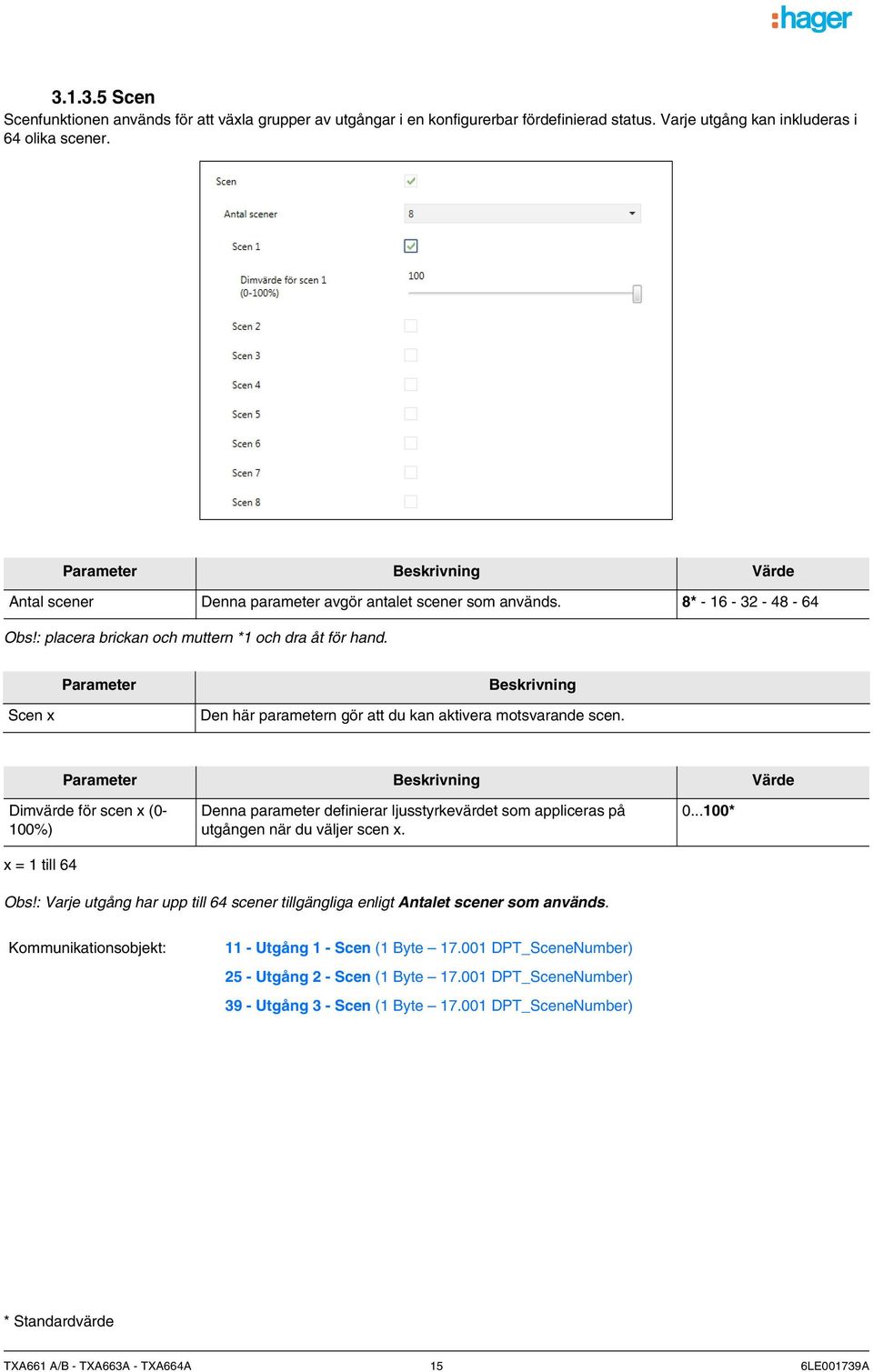

15 Scen Scenfunkionen används för a växla grupper av ugångar i en konfigurerbar fördefinierad saus. Varje ugång kan inkluderas i 64 olika scener. Parameer Beskrivning Värde Anal scener Denna parameer avgör anale scener som används. 8* Obs!: placera brickan och muern *1 och dra å för hand. Parameer Beskrivning Scen x Den här parameern gör a du kan akivera mosvarande scen. Parameer Beskrivning Värde Dimvärde för scen x (0-100%) x = 1 ill 64 Denna parameer definierar ljussyrkevärde som appliceras på ugången när du väljer scen x * Obs!: Varje ugång har upp ill 64 scener illgängliga enlig Anale scener som används. Kommunikaionsobjek: 11 - Ugång 1 - Scen (1 Bye DPT_SceneNumber) 25 - Ugång 2 - Scen (1 Bye DPT_SceneNumber) 39 - Ugång 3 - Scen (1 Bye DPT_SceneNumber) * Sandardvärde TXA661 A/B - TXA663A - TXA664A 15 6LE001739A

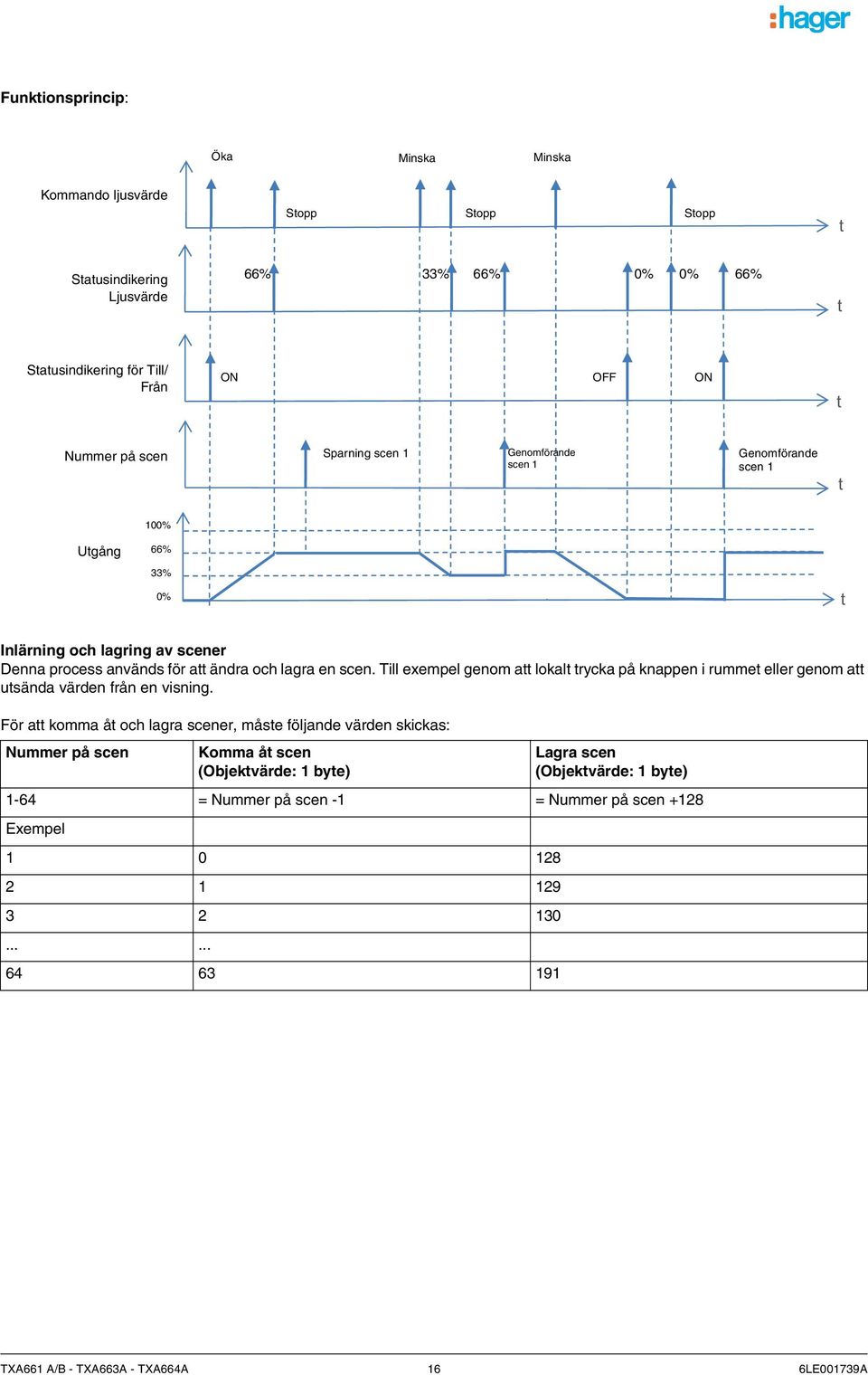

16 Funkionsprincip: Öka Minska Minska Kommando ljusvärde Sopp Sopp Sopp Sausindikering Ljusvärde 66% 33% 66% 0% 0% 66% Sausindikering för Till/ Från ON OFF ON Nummer på scen Sparning scen 1 Genomförande scen 1 Genomförande scen 1 100% Ugång 66% 33% 0% Inlärning och lagring av scener Denna process används för a ändra och lagra en scen. Till exempel genom a lokal rycka på knappen i rumme eller genom a usända värden från en visning. För a komma å och lagra scener, måse följande värden skickas: Nummer på scen Komma å scen (Objekvärde: 1 bye) Lagra scen (Objekvärde: 1 bye) 1-64 = Nummer på scen -1 = Nummer på scen +128 Exempel TXA661 A/B - TXA663A - TXA664A 16 6LE001739A

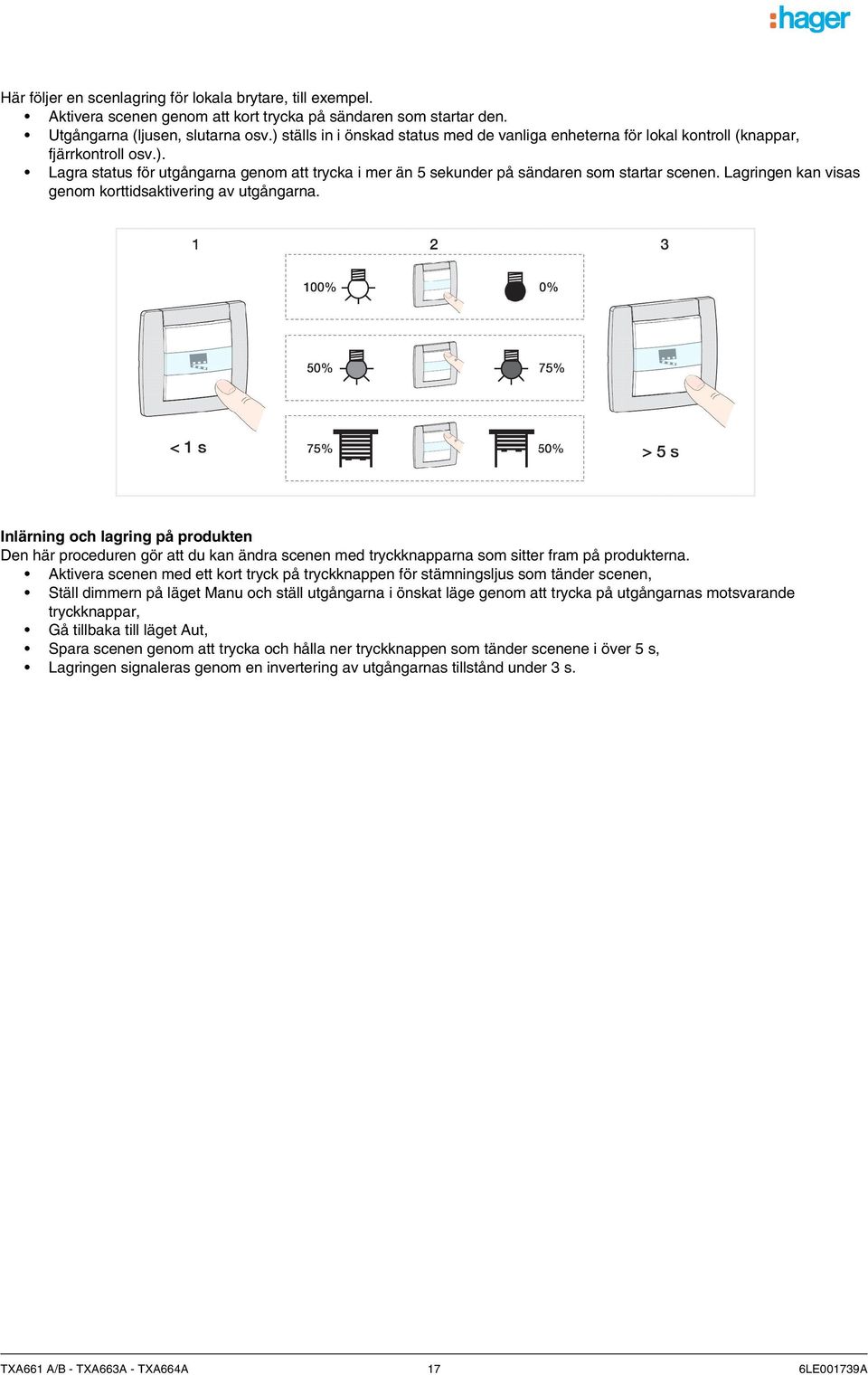

17 Här följer en scenlagring för lokala bryare, ill exempel. Akivera scenen genom a kor rycka på sändaren som sarar den. Ugångarna (ljusen, sluarna osv.) sälls in i önskad saus med de vanliga enheerna för lokal konroll (knappar, fjärrkonroll osv.). Lagra saus för ugångarna genom a rycka i mer än 5 sekunder på sändaren som sarar scenen. Lagringen kan visas genom koridsakivering av ugångarna. Inlärning och lagring på produken Den här proceduren gör a du kan ändra scenen med ryckknapparna som sier fram på produkerna. Akivera scenen med e kor ryck på ryckknappen för sämningsljus som änder scenen, Säll dimmern på läge Manu och säll ugångarna i önska läge genom a rycka på ugångarnas mosvarande ryckknappar, Gå illbaka ill läge Au, Spara scenen genom a rycka och hålla ner ryckknappen som änder scenene i över 5 s, Lagringen signaleras genom en inverering av ugångarnas illsånd under 3 s. TXA661 A/B - TXA663A - TXA664A 17 6LE001739A

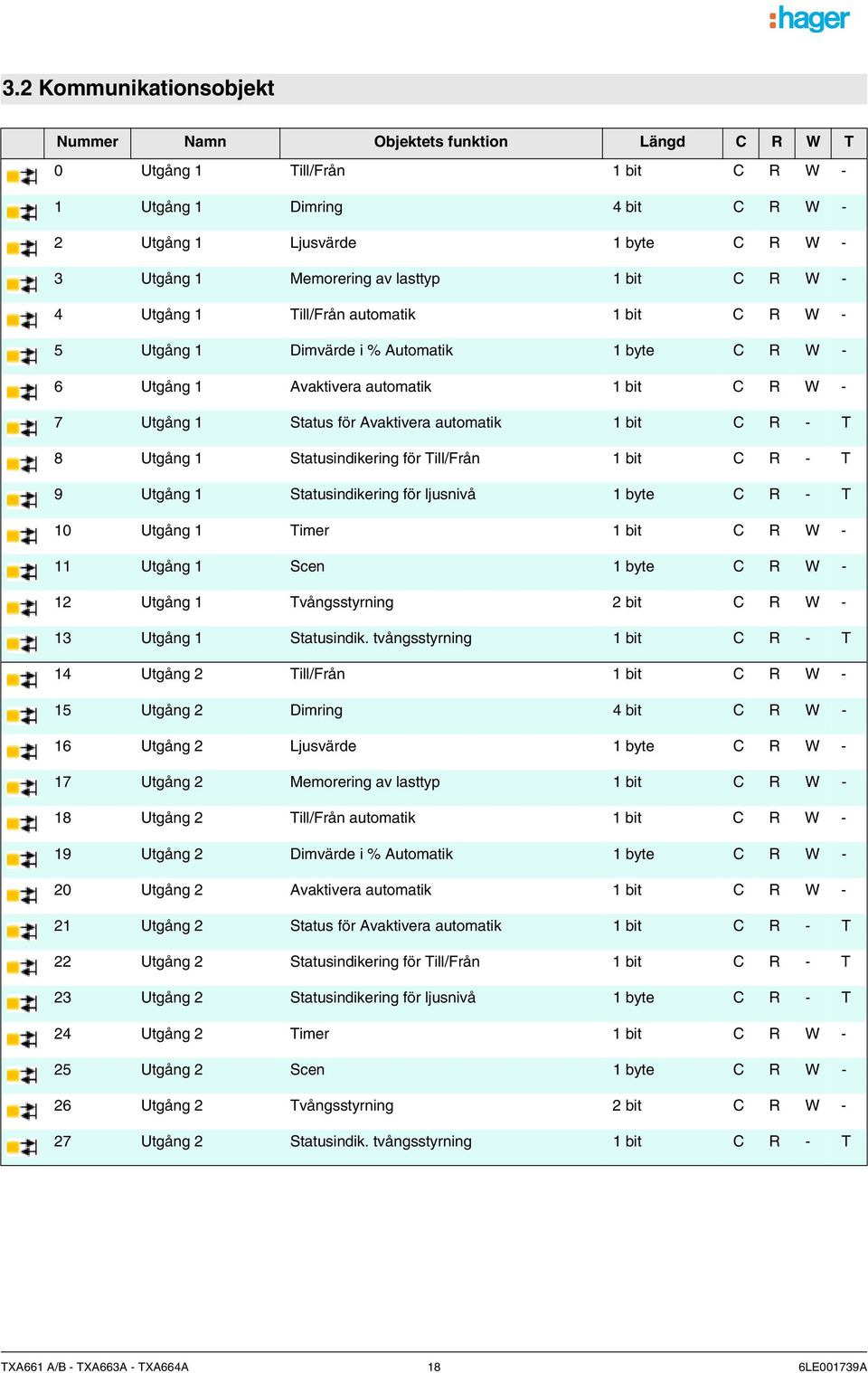

18 3.2 Kommunikaionsobjek Nummer Namn Objekes funkion Längd C R W T 0 Ugång 1 Till/Från 1 bi C R W - 1 Ugång 1 Dimring 4 bi C R W - 2 Ugång 1 Ljusvärde 1 bye C R W - 3 Ugång 1 Memorering av lasyp 1 bi C R W - 4 Ugång 1 Till/Från auomaik 1 bi C R W - 5 Ugång 1 Dimvärde i % Auomaik 1 bye C R W - 6 Ugång 1 Avakivera auomaik 1 bi C R W - 7 Ugång 1 Saus för Avakivera auomaik 1 bi C R - T 8 Ugång 1 Sausindikering för Till/Från 1 bi C R - T 9 Ugång 1 Sausindikering för ljusnivå 1 bye C R - T 10 Ugång 1 Timer 1 bi C R W - 11 Ugång 1 Scen 1 bye C R W - 12 Ugång 1 Tvångssyrning 2 bi C R W - 13 Ugång 1 Sausindik. vångssyrning 1 bi C R - T 14 Ugång 2 Till/Från 1 bi C R W - 15 Ugång 2 Dimring 4 bi C R W - 16 Ugång 2 Ljusvärde 1 bye C R W - 17 Ugång 2 Memorering av lasyp 1 bi C R W - 18 Ugång 2 Till/Från auomaik 1 bi C R W - 19 Ugång 2 Dimvärde i % Auomaik 1 bye C R W - 20 Ugång 2 Avakivera auomaik 1 bi C R W - 21 Ugång 2 Saus för Avakivera auomaik 1 bi C R - T 22 Ugång 2 Sausindikering för Till/Från 1 bi C R - T 23 Ugång 2 Sausindikering för ljusnivå 1 bye C R - T 24 Ugång 2 Timer 1 bi C R W - 25 Ugång 2 Scen 1 bye C R W - 26 Ugång 2 Tvångssyrning 2 bi C R W - 27 Ugång 2 Sausindik. vångssyrning 1 bi C R - T TXA661 A/B - TXA663A - TXA664A 18 6LE001739A

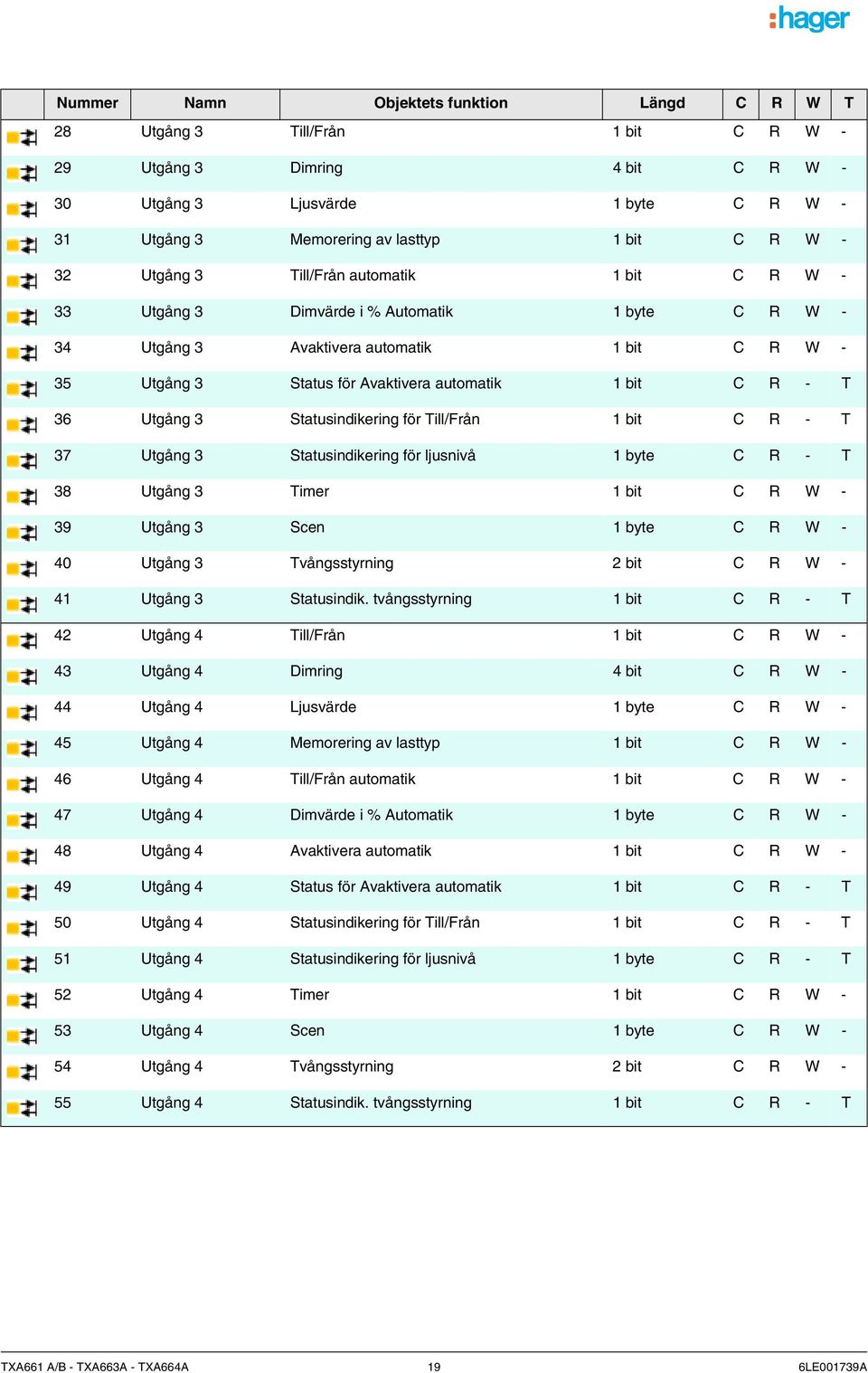

19 Nummer Namn Objekes funkion Längd C R W T 28 Ugång 3 Till/Från 1 bi C R W - 29 Ugång 3 Dimring 4 bi C R W - 30 Ugång 3 Ljusvärde 1 bye C R W - 31 Ugång 3 Memorering av lasyp 1 bi C R W - 32 Ugång 3 Till/Från auomaik 1 bi C R W - 33 Ugång 3 Dimvärde i % Auomaik 1 bye C R W - 34 Ugång 3 Avakivera auomaik 1 bi C R W - 35 Ugång 3 Saus för Avakivera auomaik 1 bi C R - T 36 Ugång 3 Sausindikering för Till/Från 1 bi C R - T 37 Ugång 3 Sausindikering för ljusnivå 1 bye C R - T 38 Ugång 3 Timer 1 bi C R W - 39 Ugång 3 Scen 1 bye C R W - 40 Ugång 3 Tvångssyrning 2 bi C R W - 41 Ugång 3 Sausindik. vångssyrning 1 bi C R - T 42 Ugång 4 Till/Från 1 bi C R W - 43 Ugång 4 Dimring 4 bi C R W - 44 Ugång 4 Ljusvärde 1 bye C R W - 45 Ugång 4 Memorering av lasyp 1 bi C R W - 46 Ugång 4 Till/Från auomaik 1 bi C R W - 47 Ugång 4 Dimvärde i % Auomaik 1 bye C R W - 48 Ugång 4 Avakivera auomaik 1 bi C R W - 49 Ugång 4 Saus för Avakivera auomaik 1 bi C R - T 50 Ugång 4 Sausindikering för Till/Från 1 bi C R - T 51 Ugång 4 Sausindikering för ljusnivå 1 bye C R - T 52 Ugång 4 Timer 1 bi C R W - 53 Ugång 4 Scen 1 bye C R W - 54 Ugång 4 Tvångssyrning 2 bi C R W - 55 Ugång 4 Sausindik. vångssyrning 1 bi C R - T TXA661 A/B - TXA663A - TXA664A 19 6LE001739A

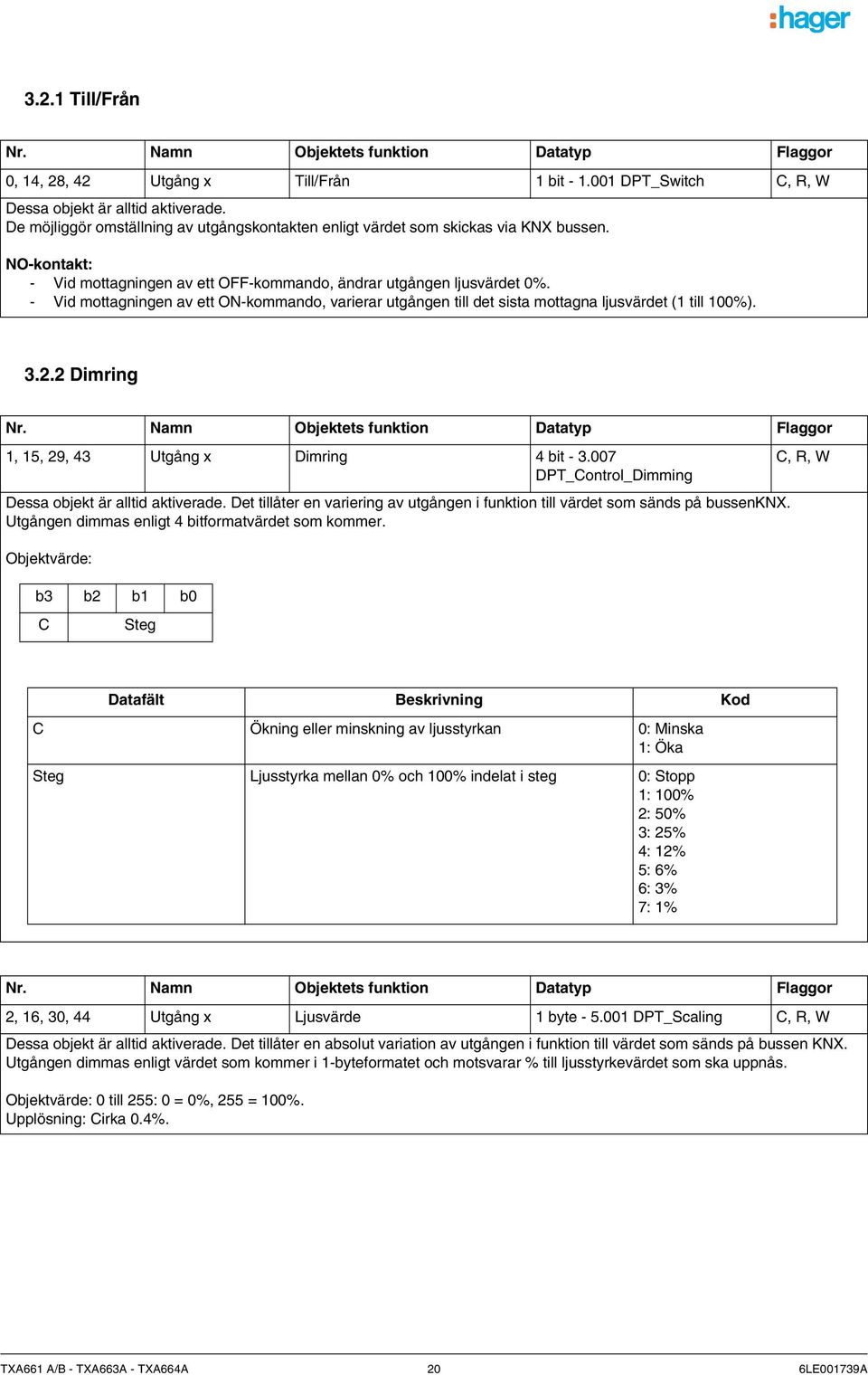

20 3.2.1 Till/Från Nr. Namn Objekes funkion Daayp Flaggor 0, 14, 28, 42 Ugång x Till/Från 1 bi DPT_Swich C, R, W Dessa objek är allid akiverade. De möjliggör omsällning av ugångskonaken enlig värde som skickas via KNX bussen. NO-konak: - Vid moagningen av e OFF-kommando, ändrar ugången ljusvärde 0%. - Vid moagningen av e ON-kommando, varierar ugången ill de sisa moagna ljusvärde (1 ill 100%) Dimring Nr. Namn Objekes funkion Daayp Flaggor 1, 15, 29, 43 Ugång x Dimring 4 bi C, R, W DPT_Conrol_Dimming Dessa objek är allid akiverade. De illåer en variering av ugången i funkion ill värde som sänds på bussenknx. Ugången dimmas enlig 4 biformavärde som kommer. Objekvärde: b3 b2 b1 b0 C Seg Daafäl Beskrivning Kod C Ökning eller minskning av ljussyrkan 0: Minska 1: Öka Seg Ljussyrka mellan 0% och 100% indela i seg 0: Sopp 1: 100% 2: 50% 3: 25% 4: 12% 5: 6% 6: 3% 7: 1% Nr. Namn Objekes funkion Daayp Flaggor 2, 16, 30, 44 Ugång x Ljusvärde 1 bye DPT_Scaling C, R, W Dessa objek är allid akiverade. De illåer en absolu variaion av ugången i funkion ill värde som sänds på bussen KNX. Ugången dimmas enlig värde som kommer i 1-byeformae och mosvarar % ill ljussyrkevärde som ska uppnås. Objekvärde: 0 ill 255: 0 = 0%, 255 = 100%. Upplösning: Cirka 0.4%. TXA661 A/B - TXA663A - TXA664A 20 6LE001739A

21 3.2.3 Memorering av lasyp Nr. Namn Objekes funkion Daayp Flaggor 3, 17, 31, 45 Ugång x Memorering av lasyp 1 bi DPT_Enable C, R, W Dessa objek är allid akiverade. De används för a sara lagringsprocessen enlig värde som skickas i KNX bussen. Denna process varar i cirka 30 sekunder och leder ill en varierande ljussyrka. Efer lagringen, akiveras lasen på de högsa sege och blinkar en gång för a rapporera a inlärningen har sluförs. Om objeke får värde 1, sarar laslagringen Auomaik Nr. Namn Objekes funkion Daayp Flaggor 4, 18, 32, 46 Ugång x Till/Från auomaik 1 bi DPT_Swich C, R, W De här objeke akiveras när parameern Auomaisme är akiv. De möjliggör omsällning av ugångskonaken enlig värde som skickas via KNX bussen. NO-konak: - Vid moagningen av e OFF-kommando, ändrar ugången ljusvärde 0%. - Vid moagningen av e ON-kommando, varierar ugången ill de sisa moagna ljusvärde (1 ill 100%). För yerligare informaion, se: Auomaik. Nr. Namn Objekes funkion Daayp Flaggor 5, 19, 33, 47 Ugång x Dimvärde i % Auomaik 1 bye DPT_Scaling C, R, W De här objeke akiveras när parameern Auomaisme är akiv. De illåer en absolu variaion av ugången i funkion ill värde som sänds på bussen KNX. Ugången dimmas enlig värde som kommer i 1-byeformae och mosvarar % ill ljussyrkevärde som ska uppnås. Objekvärde: 0 ill 255: 0 = 0%, 255 = 100%. Upplösning: Cirka 0.4%. För yerligare informaion, se: Auomaik. Nr. Namn Objekes funkion Daayp Flaggor 6, 20, 34, 48 Ugång x Avakivera auomaik 1 bi DPT_Enable C, R, W De här objeke akiveras när parameern Auomaisme désacivaion är akiv. Med de här objeke kan du akivera auomaikfunkionen. Objekvärde: - Om objeke ar emo värde 0, inakiveras funkionen Auomaik. - Om objeke ar emo värde 1, akiveras funkionen Auomaik. För yerligare informaion, se: Auomaik. TXA661 A/B - TXA663A - TXA664A 21 6LE001739A

22 Nr. Namn Objekes funkion Daayp Flaggor 7, 21, 35, 49 Ugång x Saus för Avakivera auomaik 1 bi DPT_Enable C, R, T De här objeke akiveras när parameern Auomaisme désacivaion är akiv. Med de här objeke kan du sälla illsånde på funkionen Auomaik för inakivering av apparaen på buss KNX. Objekvärde: - Om funkionen Auomaik för inakivering ine är akiv, visas e meddelande med e logisk värde 0. - Om funkionen Auomaikför inakivering är akiv, visas e meddelande med e logisk värde 1. Dea objek sänds u vid sausändring. För yerligare informaion, se: Auomaik Sausindikering Nr. Namn Objekes funkion Daayp Flaggor 8, 22, 36, 50 Ugång x Sausindikering för Till/Från 1 bi DPT_Swich C, R, T Dessa objek är allid akiverade. Dea objek gör a sausen för ugångskonaken kan skickas från anordningen via KNX-bussen. Objekvärde: - Om ugångsreläe är öppe, skickas e elegram med de logiska värde 0 ill KNX-bussen. - Om ugångsreläe är säng, skickas e elegram med de logiska värde 1 i KNX-bussen. Dea objek sänds u vid sausändring. Nr. Namn Objekes funkion Daayp Flaggor 9, 23, 37, 51 Ugång x Sausindikering för ljusnivå 1 bye DPT_Scaling C, R, T Dessa objek är allid akiverade. Dea objek möjliggör sändningen av sausen för ljusyrkevärde för ugången via KNX buss. Objekvärde: 0 ill 255: 0 = 0%, 255 = 100%. Dea objek sänds u vid sausändring Timer Nr. Namn Objekes funkion Daayp Flaggor 10, 24, 38, 52 Ugång x Timer 1 bi DPT_Sar C, R, W Dea objek akiveras när parameern Timer är akiv. Dea objek används för a akivera Timer-funkionen för enheen via KNX-bussen. Objekvärde: - Om en upphöjd kan (0 ill 1) når objeke, växlar ugången under en insällbar period. - Om en fallande kan (1 ill 0) når objeke, förblir ugången i dess akuella saus. Obs!: imerns varakighe kan avbryas genom a rycka och håller ner ryckknappen som syr imern. Obs!: när e sarkommando as emo under imern, iniieras imerns varakighe om. För yerligare informaion, se: Timer. TXA661 A/B - TXA663A - TXA664A 22 6LE001739A

23 3.2.7 Scen Nr. Namn Objekes funkion Daayp Flaggor 11, 25, 39, 53 Ugång x Scen 1 bye DPT_SceneNumber Dea objek akiveras när parameern Scen är akiv. Dea objek används för a åerkalla eller spara en scen. C, R, W Dealjer om objekes forma följer nedan Inlärning Används ine Nummer på scen Bi 7: 0: Scenen kallas / 1: Scenen sparas. Bi 6: Används ine. Bi 5 ill bi 0: Scennummer från 0 (scen 1) ill 63 (scen 64). För yerligare informaion, se: Scen Tvångssyrning Nr. Namn Objekes funkion Daayp Flaggor 12, 26, 40, 54 Ugång x Tvångssyrning 2 bi DPT_Bool_Conrol C, R, W Dea objek akiveras om parameern Priorie är akiv. Sausen för ugångskonaken avgörs direk av dea objek. Dealjer om objekes forma följer nedan. Den försa bien av dea objek (Bi 0) avgör saus för ugångskonaken, som ska konrolleras med priorie. Den andra bien akiverar eller inakiverar Priorieen. För yerligare informaion, se: Tvångssyrning. Telegram som as emo av prioriesobjeke hexadecimal värde Bi 1 (MSB) Binär värde Bi 0 (LSB) Ugångens beeende Slu på priorieen Slu på priorieen Priorie AV Priorie PÅ TXA661 A/B - TXA663A - TXA664A 23 6LE001739A

24 Nr. Namn Objekes funkion Daayp Flaggor 13, 27, 41, 55 Ugång x Sausindik. vångssyrning 1 bi DPT_Sae C, R, T Dea objek akiveras om parameern Priorie är akiv. Dea objek illåer a sausen för Priorieen skickas från enheen i KNX bussen. Objekvärde: 0 = ej Tvångssyrning, 1 = Tvångssyrning: - Om priorieen inakiveras, skickas e elegram med logikvärde 0. - Om prioriee är akiverad, skickas e elegram med logikvärde 1. Dea objek sänds u vid sausändring. För yerligare informaion, se: Tvångssyrning. TXA661 A/B - TXA663A - TXA664A 24 6LE001739A

25 4. Programmering via Easy Tool 4.1 Produkbeskrivning TXA 661A/B: Dimakor 1-ugång 300W, universal Produkvy: Vy över vägarna: 0 Enre 1 Ugång TXA661A TXA 663A: Dimakor 3-ugångar 300W, universal Produkvy: Vy över vägarna: 0 Enre Bryakor 3 ugångar TXA663A TXA663A TXA663A TXA661 A/B - TXA663A - TXA664A 25 6LE001739A

26 TXA 664A: Dimakor 4-ugångar 300W, universal Produkvy: Vy över vägarna: 0 Enre Bryakor 4 ugångar TXA663A TXA663A TXA663A TXA663A Paramerar för en väg Dea parameerfönser används för a sälla in enheens ugångar. Dessa paramerar är illgängliga individuell för varje ugång. TXA661 A/B - TXA663A - TXA664A 26 6LE001739A

27 Tillgängliga funkioner Belysning Dimring ON Ökad dimring/on OFF Minskad dimring/off Till/Från Ökad/minskad dimring Till (växla) Dimring Timer Dimring bryare Priorie PÅ Auomaik dimring BP Priorie AV Auomaik dimring bryare Tvångssyrning ON ryckknapp (1) Scen Tvångssyrning OFF ryckknapp (1) Scen-bryare Auomaik ON Avakivera auomaik Auomaik OFF Auomaik inakivering ryckknapp (1) Till/Från auomaik Scen Scen-bryare Avakivera auomaik Auomaik inakivering ryckknapp (1) (1) De här funkionerna finns endas med produker som har ryckknappsingångar med Led för sausindikering. TXA661 A/B - TXA663A - TXA664A 27 6LE001739A

28 4.2 Produkens funkioner Till/Från En ugång kan säas på eller sängas av med ill/från-funkionen. Kommando kan komma från bryare, knappar eller andra konrollingångar. ON: gör a du kan ända ljuskresen. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Öppning av ingångens konak: ingen ågärd OFF: gör a du kan släcka ljuskresen. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: släckning av ljuse Öppning av ingångens konak: ingen ågärd Till/Från: gör a du kan ända eller släcka ljuskresen (bryare). Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Öppning av ingångens konak: Släckning av ljuse Till (växla): gör a du kan koppla om ljuskresen. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: växling mellan ändning på sisa sparade nivå och släckning av ljuse Successiva söäckningar invererar varje gång sause på ugångens konak. TXA661 A/B - TXA663A - TXA664A 28 6LE001739A

29 4.2.2 Relaiv eller absolu dimmereffek (Ljusvärde) Med relaiv dimmereffek, ökar eller minskar ljussyrkans värde i förhållande ill den akuella ljussyrkenivån. Dea uppnår man ill exempel genom a hålla en givarknapp nedryck länge. Med en absolu dimmereffek, sälls ljussyrkans värde in på dimmern som e värde i %. Ökad dimring/on: gör a du kan öka ugångens nivå. Ingångar WST Hem Ugångar TXA Snabb sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Långvarig sängning av ingångens konak: ökning av ljusnivån Minskad dimring/off: gör a du kan minska ugångens nivå Ingångar WST Hem Ugångar TXA Snabb sängning av ingångens konak: släckning av ljuse Långvarig sängning av ingångens konak: minskning av belysningsnivån Ökad/minskad dimring: gör a du kan variera ljuse med en enda ryckknapp Ingångar WST Hem Ugångar TXA Snabb sängning av ingångens konak: ändning av ljuse på sisa sparade nivå eller släckning av ljuse Långvarig sängning av ingångens konak: ökning eller minskning av belysningsnivån Dimring: gör a du kan variera ljuse med e fassäll ljusvärde. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på fassäll ljusvärde Öppning av ingångens konak: ingen ågärd TXA661 A/B - TXA663A - TXA664A 29 6LE001739A

30 Obs!: vid förbindelsen ska ljusvärde fassällas för sängningen av ingångens konak. Dimring bryare: gör a du kan variera ljuse med vå fassällda ljusvärden beroende på öppningen eller sängningen av ingångens konak. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på ljusvärde 1 Öppning av ingångens konak: ändning av ljuse på ljusvärde 2 Obs!: vid förbindelsen ska ljusvärdena definieras för öppningen och sängningen av ingångens konak. TXA661 A/B - TXA663A - TXA664A 30 6LE001739A

31 4.2.3 Tändid (mjuk) - Släckid (mjuk) Konroll ON OFF Ljusvärde 50% 100% 100% 50% 0% Tändid (mjuk) 2 Släckid (mjuk) Parameer Beskrivning Värde Tändid (mjuk) Denna parameer definierar bryarens påsäningshasighe för a uppnå ljussyrkevärde efer ingången i e PÅ-kommando. 0* s Parameer Beskrivning Värde Släckid (mjuk) Dea parameer definierar bryarens AV-hasighe för a nå ljussyrkevärde 0% efer inmaning av AV-kommando. 0* s * Sandardvärde TXA661 A/B - TXA663A - TXA664A 31 6LE001739A

32 4.2.4 Timer Timer-funkionen gör a en belysningskres kan ändas under en insällningsbar id. Timern kan avbryas före ugången av imeriden. En programmerbar förvarning om avsängning meddelade slue på fördröjningsiden genom a halvera den akuella ljussyrkan för ugången. Parameer Beskrivning Värde Löpid för imer Denna parameer avgör imerns varakighe. Inakiv, 1 s, 2 s, 3 s, 5 s, 10 s, 15 s, 20 s, 30 s, 45 s, 1 min, 1 min 15 s, 1 min 30 s, 2 min*, 2 min 30 s, 3 min, 5 min, 15 min, 20 min, 30 min, 1 h, 2 h, 3 h, 5 h, 12 h, 24 h Parameer Beskrivning Värde Förvarning vid släck Denna parameer avgör lediden för avsängningens förvarning. Inakiv, 15 s, 30 s*, 1 min Funkionsprincip: Konroll Sar Sar Slu Sar Sar Slu 100% Tm Tm Tm Ugång 66% 33% 0% Tp Tp Sausindikering för Till/ Från ON OFF ON OFF ON OFF Sausindikering Ljusvärde 66% 0% 66% 0% 66% 0% Tm: Löpid för imer Tp: Förvarningsid Obs!: om lediden för förvarningen om avsängningsiden översiger varakigheen för imern, akiveras ine förvarningen för avsängningen. * Sandardvärde TXA661 A/B - TXA663A - TXA664A 32 6LE001739A

33 Förbindelsen: Timer-funkionen gör a en belysningskres kan ändas under en insällningsbar id. Ingångar WST Hem Ugångar TXA Snabb sängning av ingångens konak: idsinsälld ändning av ljuse på sisa sparade nivå Avbro av idsfunkionen: Långvarig sängning av ingångens konak: sopp av pågående idsfunkion och släckning av ljuse Obs!: de är möjlig, vid förbindelsen, a fassälla imerns varakighe. TXA661 A/B - TXA663A - TXA664A 33 6LE001739A

34 4.2.5 Tvångssyrning Prioriesfunkionen används för a forcera ugången ill en definierad saus. Priorie: Tvångssyrning > Huvudfunkion. Endas e priorieskommando Från ger illsånd ill ugången för konroll. Efer forceringen åeruppar ugången illsånde som den hade innan forceringen (lagringsfunkion). Funkionsprincip: Priorie PÅ Priorie PÅ Slu på priorieen Slu på priorieen Kommando vångssyrning Slu på priorieen Priorie AV Priorie AV Ljusvärde 66% 0% 66% 0% 100% Ugång 66% 33% 0% Sausindikering för Till/ Från ON OFF ON OFF Sausindik. vångssyrning Slu på priorieen Slu på priorieen Slu på priorieen Tvångssyrning Tvångssyrning Tvångssyrning Obs!: ljusvärde för vångssyrningen on mosvarar den sisa sparade nivån. Länkar - Priorie PÅ: gör a du kan vångssyra och bibehålla ljuskresen änd. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Öppning av ingångens konak: slu på priorieen - Tvångssyrning ON ryckknapp: gör a du kan vångssyra och hålla ljuskresen änd med en ryckknapp. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Öppning av ingångens konak: ingen ågärd En andra sängning av ingångens konak avbryer vångssyrningen. TXA661 A/B - TXA663A - TXA664A 34 6LE001739A

35 - Priorie AV: gör a du kan vångssyra och hålla ljuskresen släck. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: släckning av ljuse Öppning av ingångens konak: slu på priorieen - Tvångssyrning OFF ryckknapp: gör a du kan vångssyra och hålla ljuskresen släck med en ryckknapp. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: släckning av ljuse Öppning av ingångens konak: ingen ågärd En andra sängning av ingångens konak avbryer vångssyrningen. TXA661 A/B - TXA663A - TXA664A 35 6LE001739A

36 4.2.6 Auomaik Auomaik-funkionen gör a du kan syr en ugång parallell med ON/OFF-funkionen. De vå funkionerna har samma prioriesnivå. De sisa kommando som as emo påverkar ugångens saus. E exra kommandoobjek används för a akivera eller inakivera auomaiken. Exempel: när en ugång syrs med en ryckknapp och parallell med en auomaik (imer, skymningsrelä, väderlekssaion osv.), kan auomaiken inakiveras av bekvämlighesskäl (semeser, helger, osv.). Funkionsprincip: Till/Från Till/Från auomaik Ljusvärde 33% 100% 33% Auomaikens ljusvärde 66% 66% 66% Avakivera auomaik Inakiv Akiv Inakiv Saus för Avakivera auomaik Inakiv Akiv Inakiv 100% Ugång 66% 33% 0% Länkar - Auomaik ON: gör a du kan ända ljuskresen med auomaiken. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Öppning av ingångens konak: ingen ågärd TXA661 A/B - TXA663A - TXA664A 36 6LE001739A

37 - Auomaik OFF: gör a du kan ända ljuskresen med auomaiken. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: släckning av ljuse Öppning av ingångens konak: ingen ågärd - Till/Från auomaik: gör a du kan ända eller släcka ljuskresen med hjälp av auomaiken (bryare). Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Öppning av ingångens konak: släckning av ljuse - Auomaik dimring BP: gör a du kan variera ljuse med e ljusvärde som fassälls med auomaiken. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på sisa sparade nivå Öppning av ingångens konak: släckning av ljuse Obs!: vid förbindelsen ska ljusvärde fassällas för sängningen av ingångens konak. - Auomaik dimring bryare: gör a du kan variera ljuse med vå ljusvärden som fassälls enlig öppningen eller sängningen av ingångens konak med hjälp av auomaiken. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: ändning av ljuse på ljusvärde 1 Öppning av ingångens konak: ändning av ljuse på ljusvärde 2 TXA661 A/B - TXA663A - TXA664A 37 6LE001739A

38 Obs!: vid förbindelsen ska ljusvärdena definieras för öppningen och sängningen av ingångens konak. - Avakivera auomaik: gör a du kan inakivera auomaiken. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: inakiverad auomaik Öppning av ingångens konak: akiverad auomaik - Auomaik inakivering ryckknapp: gör a du kan inakivera auomaiken med en ryckknapp. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: inakiverad auomaik Öppning av ingångens konak: ingen ågärd En andra sängning av ingångens konak orsakar en akivering av auomaiken. TXA661 A/B - TXA663A - TXA664A 38 6LE001739A

39 4.2.7 Scen Scenfunkionen används för a växla grupper av ugångar i en konfigurerbar fördefinierad saus. Varje ugång kan inkluderas i 8 olika scener. Funkionsprincip: Öka Minska Minska Kommando ljusvärde Sopp Sopp Sopp Sausindikering Ljusvärde 66% 33% 66% 0% 0% 66% Sausindikering för Till/ Från ON OFF ON Nummer på scen Sparning scen 1 Genomförande scen 1 Genomförande scen 1 100% Ugång 66% 33% 0% Inlärning och lagring av scener Denna process används för a ändra och lagra en scen. Till exempel genom a lokal rycka på knappen i rumme eller genom a usända värden från en visning. För a komma å och lagra scener, måse följande värden skickas: Nummer på scen Komma å scen (Objekvärde: 1 bye) Lagra scen (Objekvärde: 1 bye) 1-64 = Nummer på scen -1 = Nummer på scen +128 Exempel TXA661 A/B - TXA663A - TXA664A 39 6LE001739A

40 Här följer en scenlagring för lokala bryare, ill exempel. Akivera scenen genom a kor rycka på sändaren som sarar den. Ugångarna (ljusen, sluarna osv.) sälls in i önskad saus med de vanliga enheerna för lokal konroll (knappar, fjärrkonroll osv.). Lagra saus för ugångarna genom a rycka i mer än 5 sekunder på sändaren som sarar scenen. Lagringen kan visas genom koridsakivering av ugångarna. Inlärning och lagring på produken Den här proceduren gör a du kan ändra scenen med ryckknapparna som sier fram på produkerna. Akivera scenen med e kor ryck på ryckknappen för sämningsljus som änder scenen, Säll dimmern på läge Manu och säll ugångarna i önska läge genom a rycka på ugångarnas mosvarande ryckknappar, Gå illbaka ill läge Au, Spara scenen genom a rycka och hålla ner ryckknappen som änder scenene i över 5 s, Lagringen signaleras genom en inverering av ugångarnas illsånd under 3 s. Länkar - Scen: scenen akiveras genom a en ryckknapp rycks ner. Ingångar WST Hem Ugångar TXA Sängning av ingångens konak: akivering av scenen Öppning av ingångens konak: ingen ågärd Obs!: vid förbindelsen ska scenens nummer anges för sängningen av ingångens konak. TXA661 A/B - TXA663A - TXA664A 40 6LE001739A

41 - Scen-bryare: scenen akiveras beroende på öppningen eller sängningen av ingångens konak. Ingångar TXB692F Hem Ugångar TXA Sängning av ingångens konak: akivering av scenen 1 Öppning av ingångens konak: akivering av scenen 2 Obs!: vid förbindelsen ska scenens nummer anges för öppningen eller sängningen av ingångens konak. TXA661 A/B - TXA663A - TXA664A 41 6LE001739A

42 5. Appendix 5.1 Specifikaioner TXA661A/B TXA661 A/B - TXA663A - TXA664A 42 6LE001739A

43 5.1.2 TXA663A TXA661 A/B - TXA663A - TXA664A 43 6LE001739A

44 5.1.3 TXA664A 5.2 Egenskaper TXA664A Enhe TXA661A/B TXA663A TXA664A Max. anal gruppadresser Max. anal allokeringar Objek TXA661 A/B - TXA663A - TXA664A 44 6LE001739A

45 5.3 Index över objeken Till/Från Dimring Ljusvärde Memorering av lasyp Till/Från auomaik Dimvärde i % Auomaik Avakivera auomaik Saus för Avakivera auomaik Sausindikering för Till/Från Sausindikering för ljusnivå Timer Scen Tvångssyrning Sausindik. vångssyrning TXA661 A/B - TXA663A - TXA664A 45 6LE001739A

46 SE Hager Elekro AB Box GÖTEBORG Sweden Tel: Fax: TXA661 A/B - TXA663A - TXA664A 46 6LE001739A
