1 MaxSea TimeZer Snabbguide

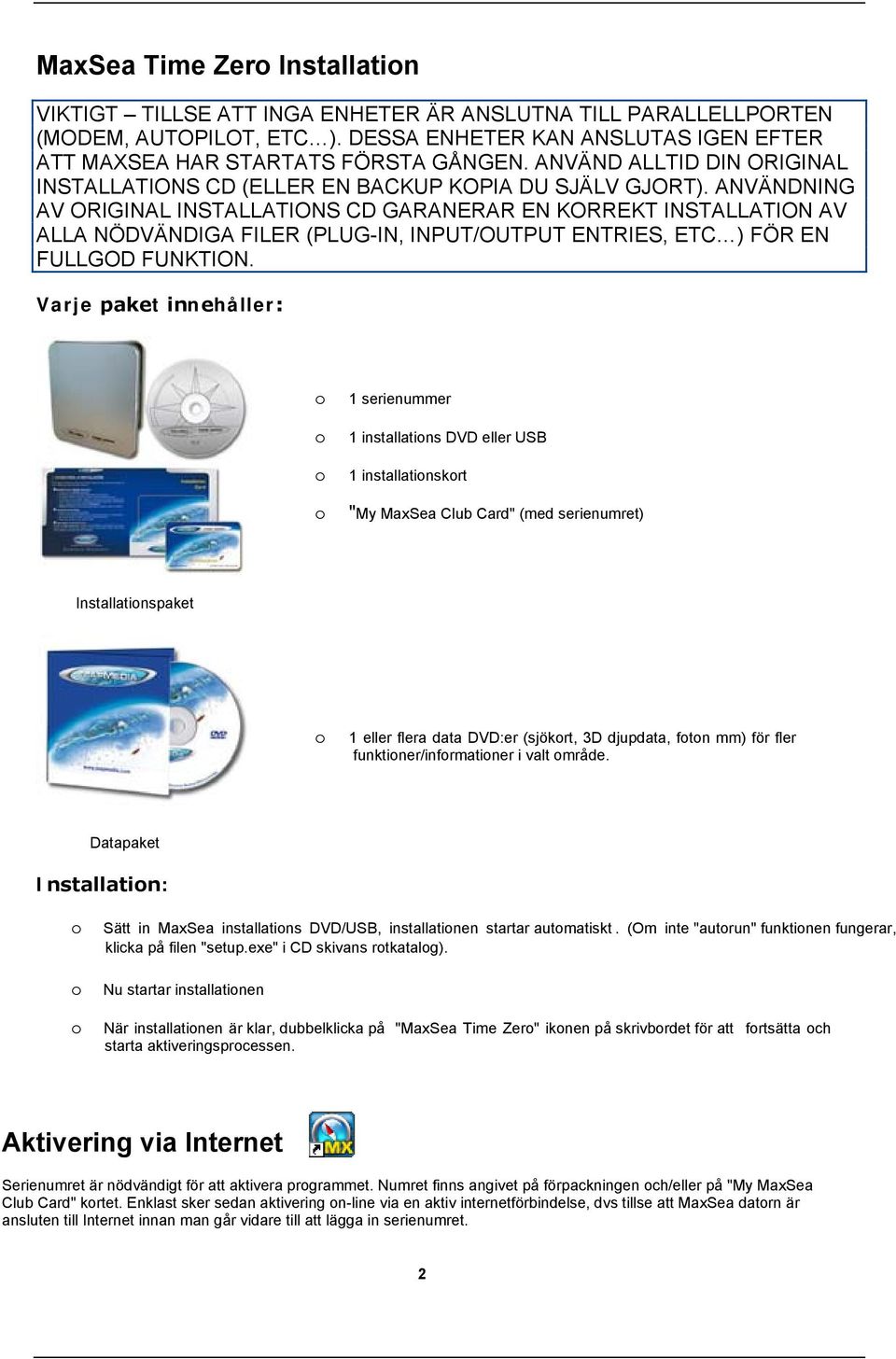

2 MaxSea Time Zer Installatin VIKTIGT TILLSE ATT INGA ENHETER ÄR ANSLUTNA TILL PARALLELLPORTEN (MODEM, AUTOPILOT, ETC ). DESSA ENHETER KAN ANSLUTAS IGEN EFTER ATT MAXSEA HAR STARTATS FÖRSTA GÅNGEN. ANVÄND ALLTID DIN ORIGINAL INSTALLATIONS CD (ELLER EN BACKUP KOPIA DU SJÄLV GJORT). ANVÄNDNING AV ORIGINAL INSTALLATIONS CD GARANERAR EN KORREKT INSTALLATION AV ALLA NÖDVÄNDIGA FILER (PLUG-IN, INPUT/OUTPUT ENTRIES, ETC ) FÖR EN FULLGOD FUNKTION. Varje paket innehåller: 1 serienummer 1 installatins DVD eller USB 1 installatinskrt "My MaxSea Club Card" (med serienumret) Installatinspaket 1 eller flera data DVD:er (sjökrt, 3D djupdata, ftn mm) för fler funktiner/infrmatiner i valt mråde. Datapaket Installatin: Sätt in MaxSea installatins DVD/USB, installatinen startar autmatiskt. (Om inte "autrun" funktinen fungerar, klicka på filen "setup.exe" i CD skivans rtkatalg). Nu startar installatinen När installatinen är klar, dubbelklicka på "MaxSea Time Zer" iknen på skrivbrdet för att frtsätta ch starta aktiveringsprcessen. Aktivering via Internet Serienumret är nödvändigt för att aktivera prgrammet. Numret finns angivet på förpackningen ch/eller på "My MaxSea Club Card" krtet. Enklast sker sedan aktivering n-line via en aktiv internetförbindelse, dvs tillse att MaxSea datrn är ansluten till Internet innan man går vidare till att lägga in serienumret. 2

3 Serienumret består av T0 ch därefter 14 tecken (tecknet 0 representerar siffran nll) : "T " Ange serienumret i det fönster sm visas i slutet av installatinen. Om numret är krrekt angivet, kmmer knappen "Bekräfta" att aktiveras. Klicka på knappen "Bekräfta" för att starta aktiveringen. När numret bekräftats, visas ett meddelande sm infrmerar m att en Internetanslutning rekmmenderas för aktivering n-line. Aktiveringen sker sedan autmatiskt. Alla övriga kder för sjökrt ch annan data aktiveras samtidigt. Om aktiveringen skulle misslyckas eller m ingen internetförbindelse finns, följ de instruktiner sm ges i hjälpfönstren för att få de kder sm behövs för att få prgrammet aktivt. Datainstallatin (sjökrt, djupdata mm) Installatinen görs direkt i prgrammet. Sätt in data DVD:n (sjökrt, 3D djupdata, ftn mm) då MaxSea prgrammet är igång. Data sm är köpta i samband med prgrammet är redan aktiverade ch behöver ingen egen upplåsningskd. MaxSea upptäcker autmatiskt isatt DVD ch visar de datafiler sm finns på DVD:n. Dubbelklicka på aktuell fil ch denna kpieras då över till hårddisken ch installeras i prgrammet. Skall flera datafiler installeras, upprepas vanstående. Vid installatin av data sm inte är köpta i samband med prgrammet, skall en upplåsningskd anges innan kpieringen startar. 3

4 Ansluta utrustning till MaxSea Anslutning till GPS Mjukvara ch drivrutiner levereras knfigurerade för anslutning till en GPS sm sänder NMEA 0183 standardmeningar (GLL ch VTG). Detta är den nrmala GPS knfigureringen. Ntera : Time Zer förväntar sig följande från en ansluten GPS - Nrm: NMEA 0183, Meningar : GLL (psitin) ch VTG ( f.ö.g. / k.ö.g. ), Baudrate : 4800 MaxSea kan anslutas till följande kmmunikatinsprtar: Seriell prt : I de flesta fall är anslutningen av en GPS till en datr mycket enkel, anslut GPS:ens anslutningskabeln med en 9-pinnars kntakt till datrns seriella prt (COM prt). Datrns seriella prt är en 9-pinnars stiftkntakt på baksidan vanligen märkt med en IO eller COM symbl. Seriell - USB adapter : Nyare datrer inte minst laptps/ntebks kan fta enbart ha USB prtar. I sådant fall används en seriell-till-usb adapter, vilken är ett standard datrtillbehör ch finns i närmsta välsrterade datrbutik. Tillse att adaptern levereras med senaste mjukvara för det perativsystem sm används. Virtuell COM prt : USB Bluetth Nyare datrer inte minst laptps/ntebks kan även ha enbart virtuella/trådlösa USB eller Bluetth anslutningar. I dessa fall måste en virtuell seriell COM prt skapas för att den skall hittas av MaxSea. Kmmunikatinsinställningar Vid första start av MaxSea Time Zer skall kmmunikatinsinställningarna göras för anslutna prtar. Därefter kmmer MaxSea att används dessa prtinställningar autmatiskt varje gång prgrammet startas. Anslutningshjälp Anslutningshjälpen startas genm att klicka på MaxSea knappen: = Anslutningshjälp. Ett nytt fönster ger möjlighet att välja: 1. Autmatisk prtinställning 2. Manuell prtinställning 4

5 1. Autmatisk prtinställning Välj detta för att MaxSea själv skall söka efter ansluten GPS ch klicka "Nästa". Ett nytt fönster öppnas där följande skall kntrlleras före start av "Autsökning": All NMEA utrustning (GPS, etc..) är påslagna. Alla kablar är krrekt anslutna. NMEA meningarna sänds ut från ansluten GPS. GPS:en är knfigurerad för baudrate baud. När allt är kntrllerat, klicka Nästa för att starta autsökningen. Efter avslutad sökning visas resultatet i ett nytt fönster: Om data hittades, visas först ett fönster med sök resultatet. Klicka på knappen "Nästa" för att visa en sammanfattning av aktiva anslutningar. Om MaxSea inte kunde finna någn ansluten GPS sm sänder data, klicka "Avbryt" ch kntrllera den anslutna utrustningen enligt punkterna van. 2. Manuell prtinställning Välj detta för att manuellt knfigurera kmmunikatinsprtar ch klicka "Nästa". Ett nytt fönster öppnas där man skall välja aktuell anslutning: GPS NavNet Välj ch klicka "Nästa". Ett nytt fönster öppnas där en lista visas på funna COM prtar. Välj aktuell prt ch datahastighet (baudrate) ch klicka därefter "Nästa" varefter resultatet visas i ett nytt fönster. Start av MaxSea kan ske på två sätt: Dubbelklicka på MaxSea iknen på Skrivbrdet eller gå via Startknappen -> Alla prgram -> MaxSea.. Olika navigeringslägen MaxSea Time Zer använder navigeringsläge, planeringsläge ch dubblerat navigeringsläge för lika navigatinssituatiner. 5

6 Navigeringsläge Sm standard startar alltid MaxSea i helskärmsläge. Den enda synliga knappen är den stra MaxSea knappen uppe i vänstra hörnet, övriga knappar är gömda tills man rör musen. Mtsvarande göms alla knappar efter att musen inte rörts under c:a 5 sekunder. Visning med knappar Helskärmsläge 1. MaxSea knappen: Ger tillgång till de lika inställningsmenyerna. 2. Verktygslådan: De grundläggande funktinerna kmmer man åt via dessa knappar. 3. Båtsymbl: Visar båtens psitin ch kurs relaterade till från ansluten GPS. 4. Bjälken: Presenterar lika knappar berende på valt fönster, öppnade datafiler mm. 5. Navdata: Visar alla data sm tas emt från anslutna sensrer (GPS, vindsensr mm). 6. Kmpassen: Visar hela tiden sjökrtets nrd. Särskilt användbar i stäv upp läget. 6

7 Allmänna knappar: 2D/3D displayläge 2D/3D läge Klicka för att alternera mellan 2D ch 3D läget Sjökrtsrientering Nrd upp Klicka för att växla rientering Stäv upp Högerklicka för att visa menyn för aktuell rientering Aktuell sjökrtsrientatin visas med hjälp av kmpassen i bildens nedre högra hörn. Sjökrtstyper Vektrkrt * Klicka för att visa vektrkrt Rasterkrt * Klicka för att visa rasterkrt (skannade krt) (*) Raster ch vektrkrt kan vara instrallerade samtidigt, men kan inte visas i samma krtfönster. Satellitftn Klicka för att visa satellitftn överlagrade sjökrten Waypints ch rutter Rutter Klicka för att visa/gömma rutter 7

8 Waypints Klicka för att visa/gömma waypints Spår Spår Klicka för att visa/gömma spår Tidvatten ch tidvattenströmmar Tidvatten Klicka för att visa/gömma tidvattenstaplar Strömmar Klicka för att visa/gömma tidvattenströmmar Väderdata Vind Klicka för att visa/gömma vindvimplar Presentatinsmöjligheter (berende på nedladdade data) Vind Tryck Högerklicka för att visa menyn ch välja data Ytvattentemperatur Klicka för att visa/gömma valda data Vågr Ntera: i navigatinsläget kan endast en väderprgns för nuvarande tid visas. Önskar man visa en prgns för förfluten eller kmmande tid skall planeringsläget användas för att visa en animatin. 8

9 Dubblerat navigeringsläge Det dubblerade navigeringsläget ger möjlighet att presentera två sjökrtsfönster samtidigt. Delningen är vertikal. Varje fönster hanteras helt självständigt. Hanteringen är detsamma sm i det nrmala navigeringsläget. För att växla från ett aktivt fönster till ett annat, klicka på det fönster sm skall aktiveras. Allt hanterande påverkar enbart det aktiva fönstret (markerat med gul ram). Exempel: 1. Visning av samma mråde i lika skalr. Markörens psitin visas även i det icke aktiva fönstret sm ett rött krs (se nedan). 9

10 2. Visning av samma mråde med lika data, rasterkrt ch satellitft i exemplet nedan. Planeringsläge Planeringsläget möjliggör ruttplanering ch visning av framtida väderprgnser (animatiner) I planeringsläget visas samma knappar sm i navigeringsläget, samt animeringknapparna. Ntera: animeringsknapparna är gråa (inaktiva) m ingen väderprgnsfil är öppnad. Animeringsknappar Spela Klicka på "Spela" knappen för att starta en animatin. Paus Tillbaka Klicka för att kmma tillbaka till filens (animeringens) början. 10

11 Nästa avsnitt Klicka för att flytta mellan lika tidsavsnitt (berende på vilka tidsavsnitt sm finns i filen). Föregående avsnitt Aktuell tid Klicka för att kmma tillbaka till aktuell tid. Verktygslådan MaxSea använder lika knappar för ett enkelt handhavande av prgrammet. Den sk "Verktygslådan är placerad utefter bildens vänstra sida ch innehåller de mest använda funktinsknapparna. Aktuell funktin aktiveras genm ett enkelt klick på aktuell knapp. Ett nytt klick inaktiverar funktinen. 11

12 Aktiveringsknappar Centrera Centreringsknappen gör att båtsymblen centreras till mitten av bilden ch alltid är synlig. MOB Ett enkelt klick på MOB knappen aktiverar man-över-brd funktinen. Navigatinsknappar Handen Efter ett klick på Handen kan man gå ut ch lägga markören på krtet ch genm att hålla vänstra musknappen nertryckt kan sjökrtet enkelt förflyttas. Zm in Zm ut För varje klick zmas sjökrtet in, utgående från markörens psitin. För varje klick zmas sjökrtet ut, utgående från markörens psitin. Passaren Passaren gör det möjligt att mäta distanser ch sanna bäringar mellan valfria punkter på sjökrtet. Waypint Knappen används för att lägga ut waypints i sjökrtet (dessa sparas samtidigt i databasen). Rutter Knappen gör det möjligt att skapa rutter genm att endast klicka på sjökrtet för varje waypint man vill lägga ut. För att avsluta rutten dubbelklickar man på sista waypinten. Gå till Genm att gå ut i sjökrtet ch klicka på valfri psitin skapas en sk Quick Waypint till vilken det ritas ut en kurslinje ch skapas en aktiv rutt. Pacman Används för att radera egna utritade bjekt. Klicka på aktuellt bjekt ch det raderas från sjökrtet. 12
