1 Installationsguide och instruktioner Version 8 Läs igenom instruktionerna innan du kopplar in något!

2 Instruktion för installation av Tachoprint Inledning Installationen av Tachoprint måste göras i en speciell ordning för att allt skall fungera. Denna ordning är beskriven i detta dokument. Om du följer den så kommer det fungera utan problem. 1. Installationen av drivrutiner Du måste börja med att installera skrivar rutinerna till datorn Sätt in CD skivan med Tachoprint i datorns CD läsare Klicka på filen TPCL-drv_7.2.2_M-0_E.exe 1.3. Följ instruktionerna i installationsguiden och acceptera alla val att det skall installeras på din dator Filerna som skall användas kopieras nu in till C.\TEC_DRV där vi senare kan hämta upp dem. Skrivaren får inte vara ansluten under detta installationssteg. 2. Installationen av skrivaren 2.1. Installera skrivarens kablar, 220 V Koppla in strömmen till skrivaren och anslut USB kabeln till datorn Slå på skrivaren med strömbrytaren, lampan skall nu lys grönt med ett stadigt sken Skrivaren bör i detta skede installera sig själv och om det lyckas kommer nedan bild upp 2.5. Installeras inte skrivare automatiskt kommer följande installationsguide upp. Denna kommer upp på Svenska eller Engelska beroende på datorns inställningar.

3 Välj, Yes this time only och tryck Nästa/Next. Välj, Installera från lista eller angiven plats och tryck Nästa/Next. Notera att skrivaren kommer visas som TECB-SV4 eller TEC B-EV4-G. Det övre valet skall vara valt. Ange plats för drivrutiner genom att trycka Browse/Bläddra knappen och ange platsen C:\TEC_DRV.

4 Systemet söker nu efter drivrutinerna och då ser det ut såhär. Vänta till sökningen är klar. Notera att skrivaren kommer visas som TECB-SV4 eller TEC B-EV4-G. När sökningen är klar och filerna är funna sker en överföring och då ser det ut som ovan Nu håller datorn på att installera drivrutinerna. Vänta tills detta är klart. Notera att skrivaren kommer visas som TECB-SV4 eller TEC B-EV4-G.

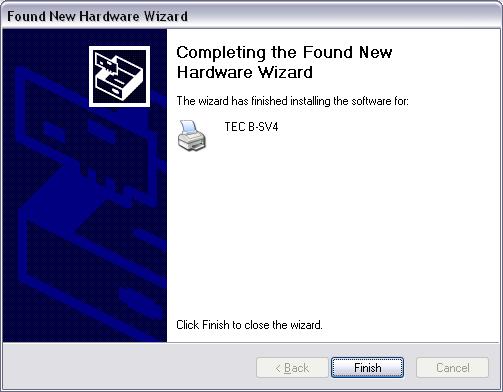

5 Installationen av skrivarrutinerna är nu klar. Tryck Finish/Klar för att avsluta installationen. Notera att skrivaren kommer visas som TECB-SV4 eller TEC B-EV4-G. Är skrivaren av modell TEC B-SV4 måste den vara installerad som, TEC B-SV4. Är skrivaren av modell TEC B-EV4 måste den vara installerad som, TEC B-EV4-G. Om ett annat namn är angivit fungerar det inte.

6 3. Definiera etiketten i skrivaren 3.1. Gå till Start menyn i Windows Välj Skrivare och Fax, alternativ Enheter och Skrivare 3.3. Högerklicka med musen på skrivaren TEC B-SV Välj Printing Preferences eller på svenska Skrivarinställningar 3.5. Inställningar i skrivaren skall vara enligt nedan; Gör valen som är markerade i de röda bubblorna. Notera att det måste vara punkt och inte kommatecken mellan siffrorna.

7 Gör valen som är markerade i de röda bubblorna. Gör valen som är markerade i de röda bubblorna. Skrivaren inställningar för etiketten måste vara angivna enligt ovan annars kommer inte utskriften bli korrekt. Nu är installationen av själva skrivaren klar och dags att gå till själva Tachoprint programmet.

8 4. Installera programmet Flytta hela foldern Tacho24-EXPORT från USB minnet/cd-skivan till C:\ så att programmet ligger under C:\Tacho24- EXPORT programmet måste ligga på denna plats annars kommer det inte fungera. 5. Skapa genväg Skapa en genväg genom att; 5.1. Högerklicka på tacho24-user 5.2. Välj Skicka till 5.3. Väl Skicka till Skrivbordet (skapa genväg) 6. Anslut kortläsaren Har du ingen kortläsare eller redan en i datorn, hoppa över detta steg. Anslut kortläsaren i en ledig USB port. Du skall inte behöva installera CD skivan eftersom det är plug and play.

9 Instruktion för Tachoprint 1. Starta programmet Starta programmet genom att klicka på Tacho24-user genvägen. Välj nu om du vill göra analog eller digital installationsetikett.

10 Digital installationsetikett Skjut in verkstadskortet i kortläsaren Tryck på knappen Read Card Välj vilket fordon som skall skriva ut installationsetiketten o Du kan sortera genom att klicka på Date/time eller VRN Vill du skriva ut installationsetikett tryck Print Gå tillbaka till huvudmenyn genom att trycka esc på tangentbordet

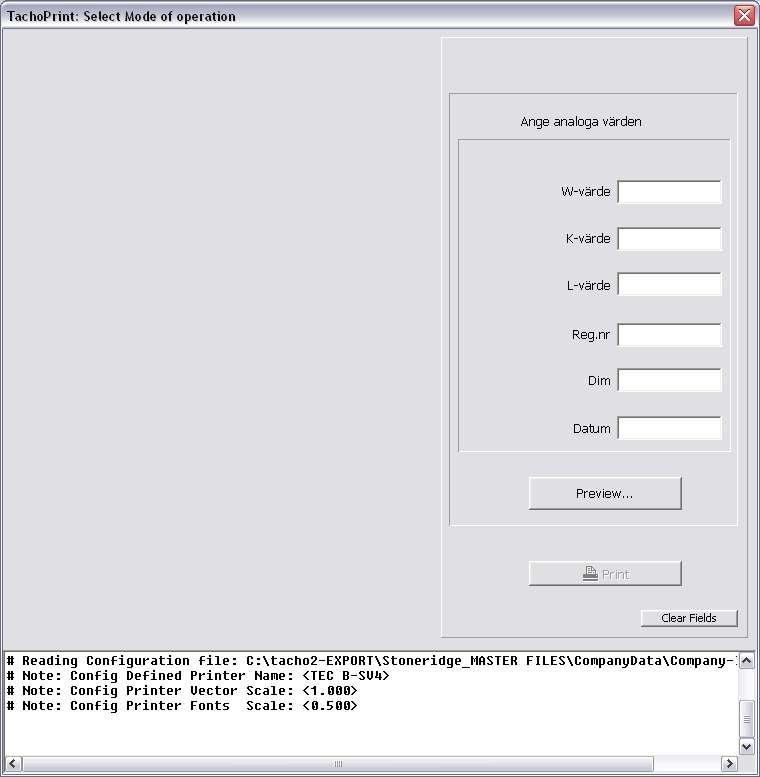

11 Analog installationsetikett Ange alla värden och klicka på Preview Installationsetiketten med dina värden syns nu på skärmen Vill du skriva ut installationsetikett tryck Print Vill du ändra något värde så kan du göra det och klicka på Close Preview och klicka på Preview Gå tillbaka till huvudmenyn genom att trycka esc på tangentbordet

12 Felsökning Problem; Skrivaren skriver inte ut etiketter, programmet den verkar inte få kontakt med skrivaren. Svar; Kontrollera följande; 1. Det får endast finnas en skrivare TEC B-SV4 installerad. Om det finns flera så ta bort de övriga. 2. Högerklicka på skrivare TEC B-SV4 3. Välj Preferences Se till att skrivarporten USB00X är vald till den port som skrivaren är ansluten till.

13 Problem; Varje gång jag ansluter USB kontakten till skrivaren så dyker gula bubblan att installera skrivaren upp. Svar; Kontrollera följande; 1. Gå till C:\TEC_DRV och välj DriverWizard.exe 2. Välj skrivare

14 3. Välj USB port som skall användas 4. Fortsätt installation Tryck på nästa/next och avsluta guiden.
