Installationsguide data v1.0 MFD8/12/BB

Transkript

1 Installationsguide data v1.0 MFD8/12/BB Innehåll 1. Datakatalog SystemID Minnesplatser Datalista Referens Status Utgåva Installera nya data Introduktion Överföra data Låsa upp data Frigöra mer minne Radera data Förinstallerade data... 9

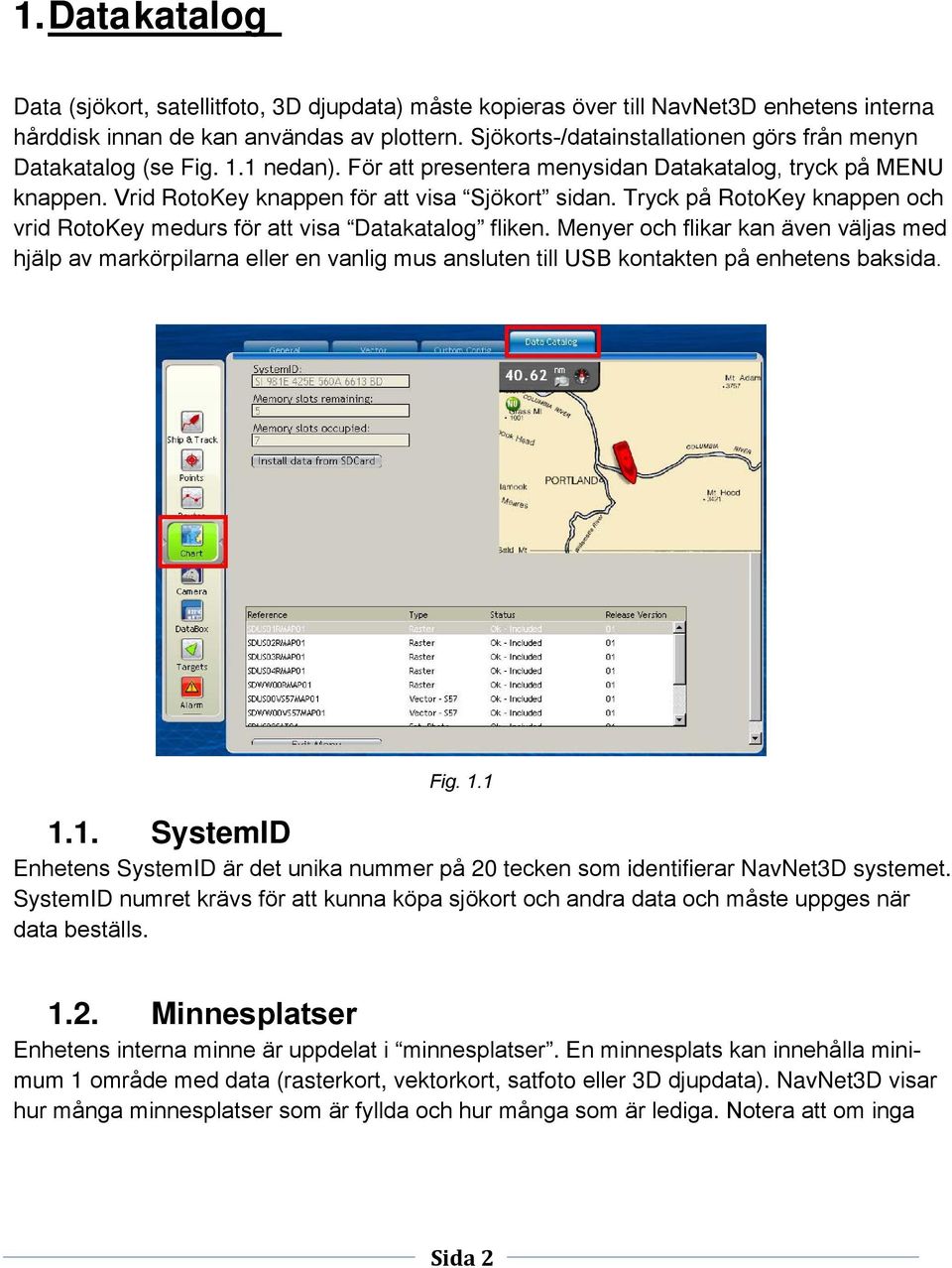

2 1. Data katalog Data (sjökort, satellitfoto, 3D djupdata) måste kopieras över till NavNet3D enhetens interna hårddisk innan de kan användas av plottern. Sjökorts-/datainstallationen görs från menyn Datakatalog (se Fig. 1.1 nedan). För att presentera menysidan Datakatalog, tryck på MENU knappen. Vrid RotoKey knappen för att visa Sjökort sidan. Tryck på RotoKey knappen och vrid RotoKey medurs för att visa Datakatalog fliken. Menyer och flikar kan även väljas med hjälp av markörpilarna eller en vanlig mus ansluten till USB kontakten på enhetens baksida. Fig SystemID Enhetens SystemID är det unika nummer på 20 tecken som identifierar NavNet3D systemet. SystemID numret krävs för att kunna köpa sjökort och andra data och måste uppges när data beställs Minnesplatser Enhetens interna minne är uppdelat i minnesplatser. En minnesplats kan innehålla minimum 1 område med data (rasterkort, vektorkort, satfoto eller 3D djupdata). NavNet3D visar hur många minnesplatser som är fyllda och hur många som är lediga. Notera att om inga Sida 2

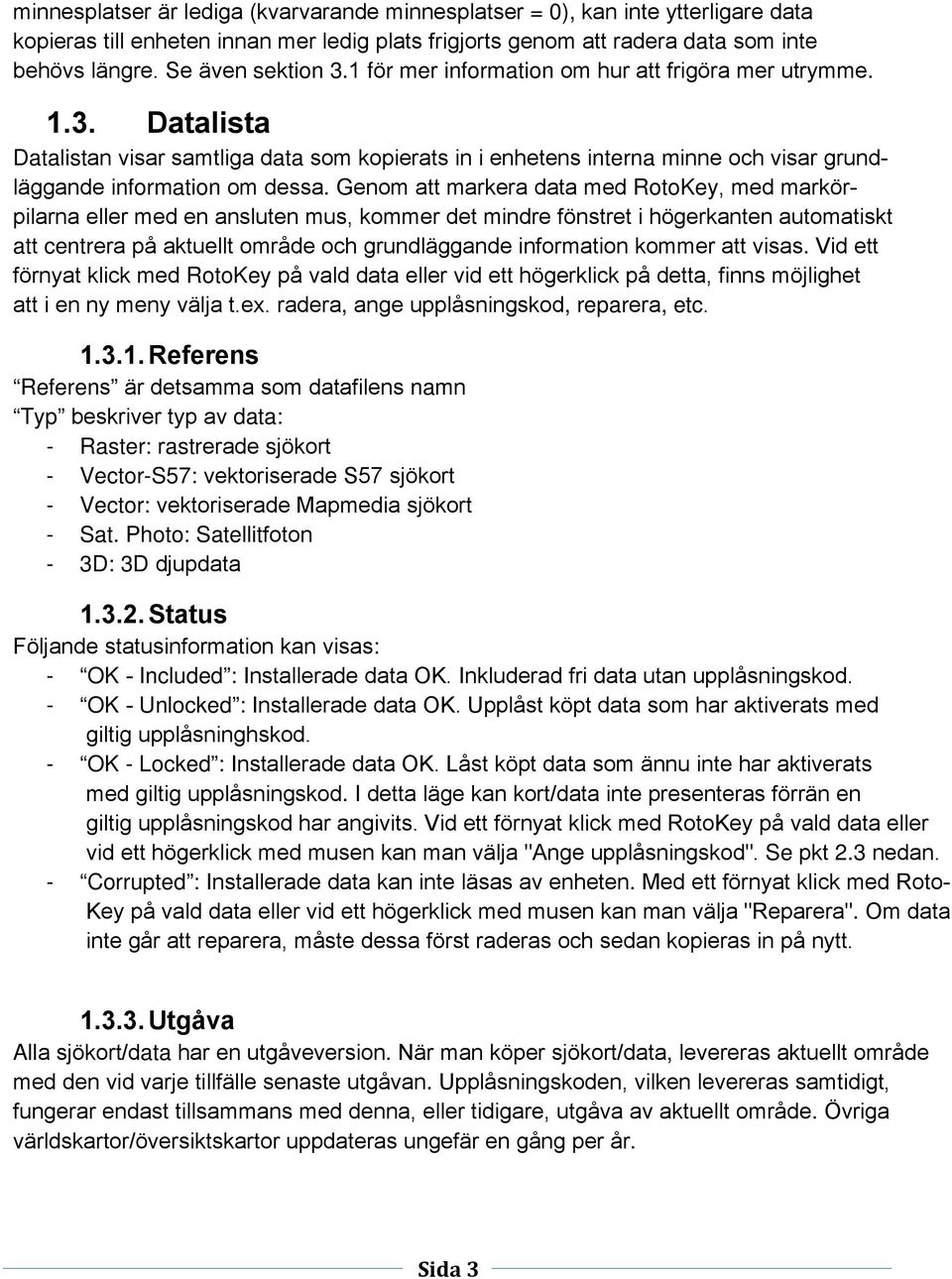

3 minnesplatser är lediga (kvarvarande minnesplatser = 0), kan inte ytterligare data kopieras till enheten innan mer ledig plats frigjorts genom att radera data som inte behövs längre. Se även sektion 3.1 för mer information om hur att frigöra mer utrymme Datalista Datalistan visar samtliga data som kopierats in i enhetens interna minne och visar grundläggande information om dessa. Genom att markera data med RotoKey, med markörpilarna eller med en ansluten mus, kommer det mindre fönstret i högerkanten automatiskt att centrera på aktuellt område och grundläggande information kommer att visas. Vid ett förnyat klick med RotoKey på vald data eller vid ett högerklick på detta, finns möjlighet att i en ny meny välja t.ex. radera, ange upplåsningskod, reparera, etc Referens Referens är detsamma som datafilens namn Typ beskriver typ av data: - Raster: rastrerade sjökort - Vector-S57: vektoriserade S57 sjökort - Vector: vektoriserade Mapmedia sjökort - Sat. Photo: Satellitfoton - 3D: 3D djupdata Status Följande statusinformation kan visas: - OK - Included : Installerade data OK. Inkluderad fri data utan upplåsningskod. - OK - Unlocked : Installerade data OK. Upplåst köpt data som har aktiverats med giltig upplåsninghskod. - OK - Locked : Installerade data OK. Låst köpt data som ännu inte har aktiverats med giltig upplåsningskod. I detta läge kan kort/data inte presenteras förrän en giltig upplåsningskod har angivits. Vid ett förnyat klick med RotoKey på vald data eller vid ett högerklick med musen kan man välja "Ange upplåsningskod". Se pkt 2.3 nedan. - Corrupted : Installerade data kan inte läsas av enheten. Med ett förnyat klick med Roto- Key på vald data eller vid ett högerklick med musen kan man välja "Reparera". Om data inte går att reparera, måste dessa först raderas och sedan kopieras in på nytt Utgåva Alla sjökort/data har en utgåveversion. När man köper sjökort/data, levereras aktuellt område med den vid varje tillfälle senaste utgåvan. Upplåsningskoden, vilken levereras samtidigt, fungerar endast tillsammans med denna, eller tidigare, utgåva av aktuellt område. Övriga världskartor/översiktskartor uppdateras ungefär en gång per år. Sida 3

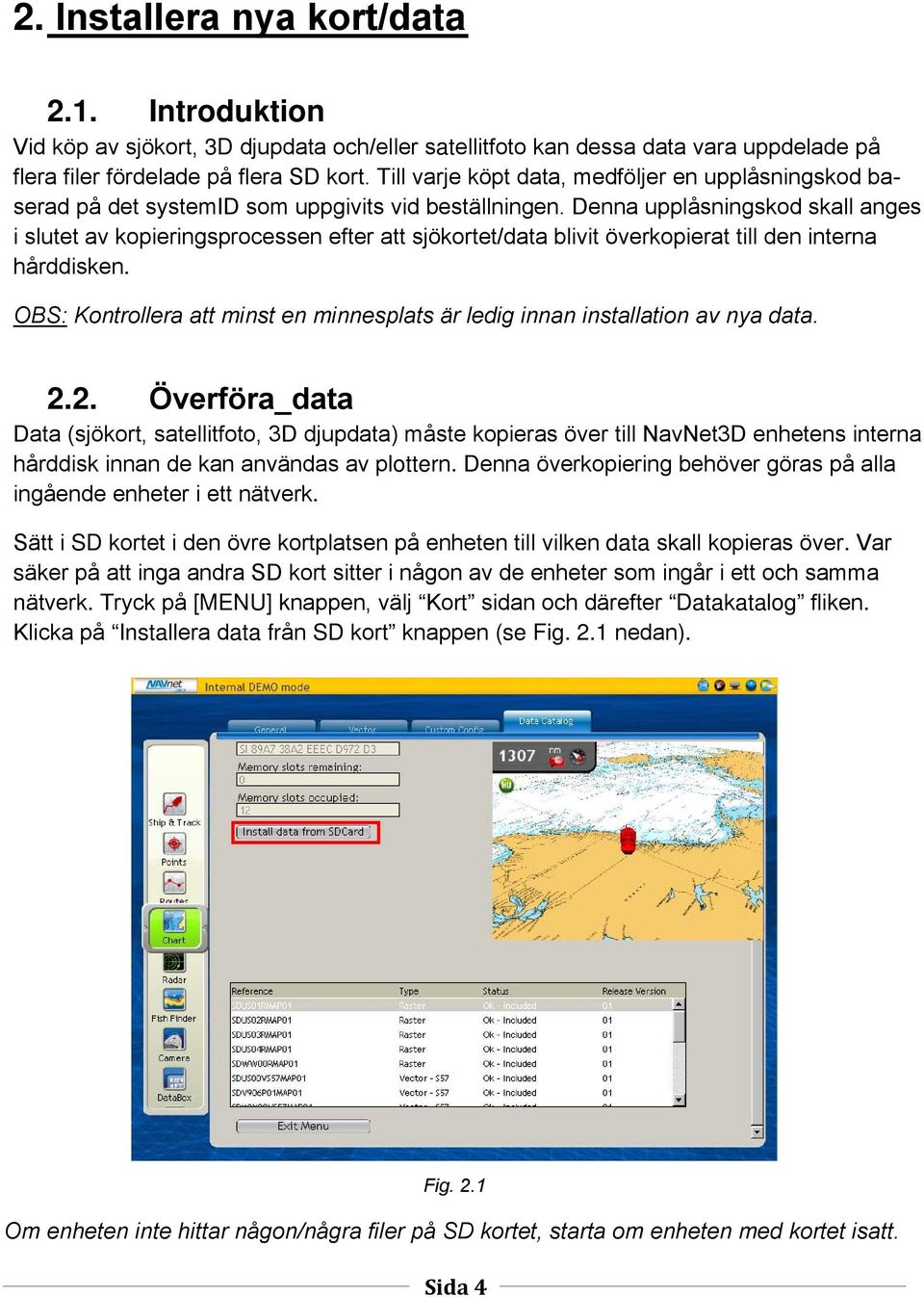

4 2. Installera nya kort/data 2.1. Introduktion Vid köp av sjökort, 3D djupdata och/eller satellitfoto kan dessa data vara uppdelade på flera filer fördelade på flera SD kort. Till varje köpt data, medföljer en upplåsningskod baserad på det systemid som uppgivits vid beställningen. Denna upplåsningskod skall anges i slutet av kopieringsprocessen efter att sjökortet/data blivit överkopierat till den interna hårddisken. OBS: Kontrollera att minst en minnesplats är ledig innan installation av nya data Överföra_data Data (sjökort, satellitfoto, 3D djupdata) måste kopieras över till NavNet3D enhetens interna hårddisk innan de kan användas av plottern. Denna överkopiering behöver göras på alla ingående enheter i ett nätverk. Sätt i SD kortet i den övre kortplatsen på enheten till vilken data skall kopieras över. Var säker på att inga andra SD kort sitter i någon av de enheter som ingår i ett och samma nätverk. Tryck på [MENU] knappen, välj Kort sidan och därefter Datakatalog fliken. Klicka på Installera data från SD kort knappen (se Fig. 2.1 nedan). Fig. 2.1 Om enheten inte hittar någon/några filer på SD kortet, starta om enheten med kortet isatt. Sida 4

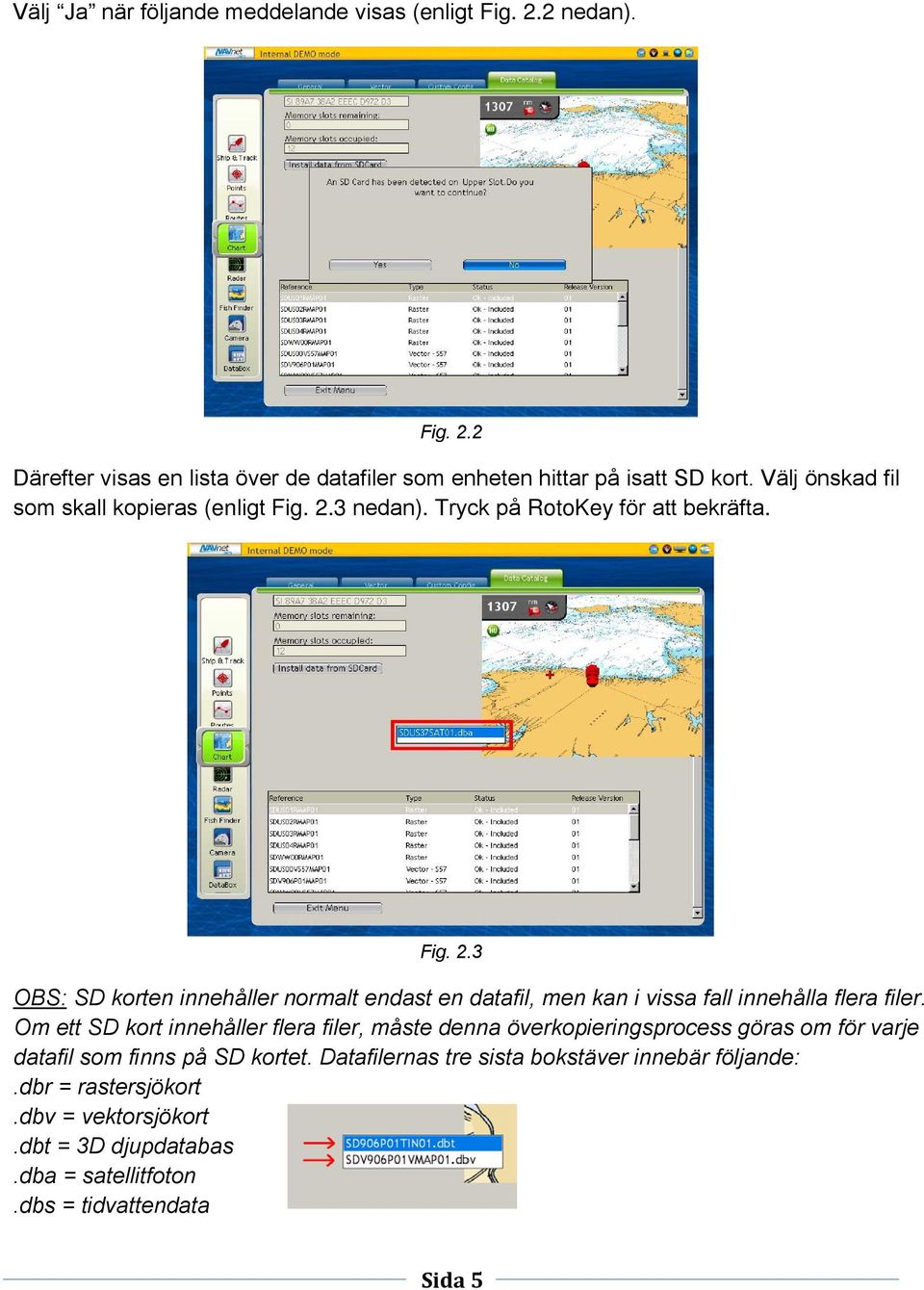

5 Välj Ja när följande meddelande visas (enligt Fig. 2.2 nedan). Fig. 2.2 Därefter visas en lista över de datafiler som enheten hittar på isatt SD kort. Välj önskad fil som skall kopieras (enligt Fig. 2.3 nedan). Tryck på RotoKey för att bekräfta. Fig. 2.3 OBS: SD korten innehåller normalt endast en datafil, men kan i vissa fall innehålla flera filer. Om ett SD kort innehåller flera filer, måste denna överkopieringsprocess göras om för varje datafil som finns på SD kortet. Datafilernas tre sista bokstäver innebär följande:.dbr = rastersjökort.dbv = vektorsjökort.dbt = 3D djupdatabas.dba = satellitfoton.dbs = tidvattendata Sida 5

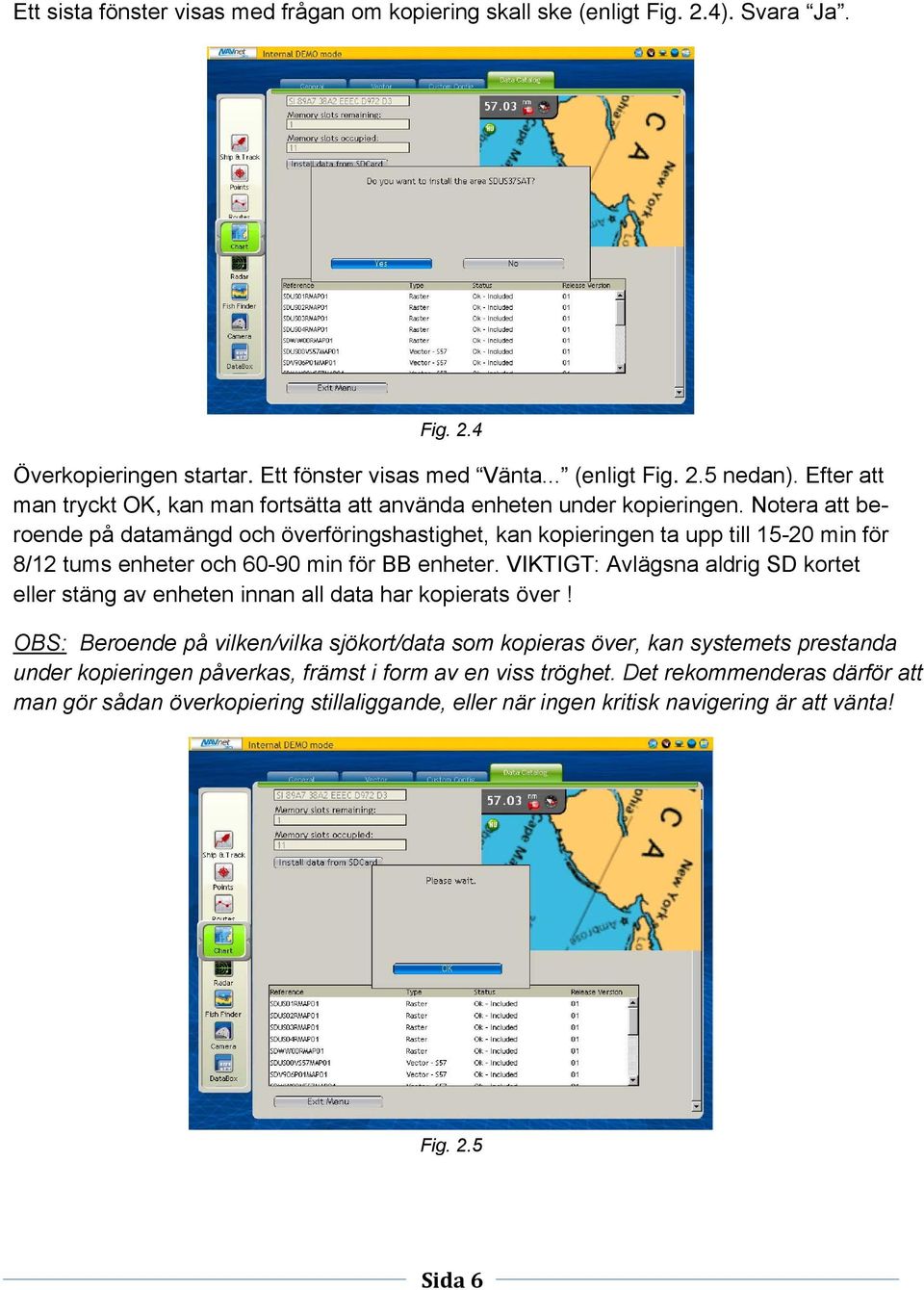

6 Ett sista fönster visas med frågan om kopiering skall ske (enligt Fig. 2.4). Svara Ja. Fig. 2.4 Överkopieringen startar. Ett fönster visas med Vänta... (enligt Fig. 2.5 nedan). Efter att man tryckt OK, kan man fortsätta att använda enheten under kopieringen. Notera att beroende på datamängd och överföringshastighet, kan kopieringen ta upp till min för 8/12 tums enheter och min för BB enheter. VIKTIGT: Avlägsna aldrig SD kortet eller stäng av enheten innan all data har kopierats över! OBS: Beroende på vilken/vilka sjökort/data som kopieras över, kan systemets prestanda under kopieringen påverkas, främst i form av en viss tröghet. Det rekommenderas därför att man gör sådan överkopiering stillaliggande, eller när ingen kritisk navigering är att vänta! Fig. 2.5 Sida 6

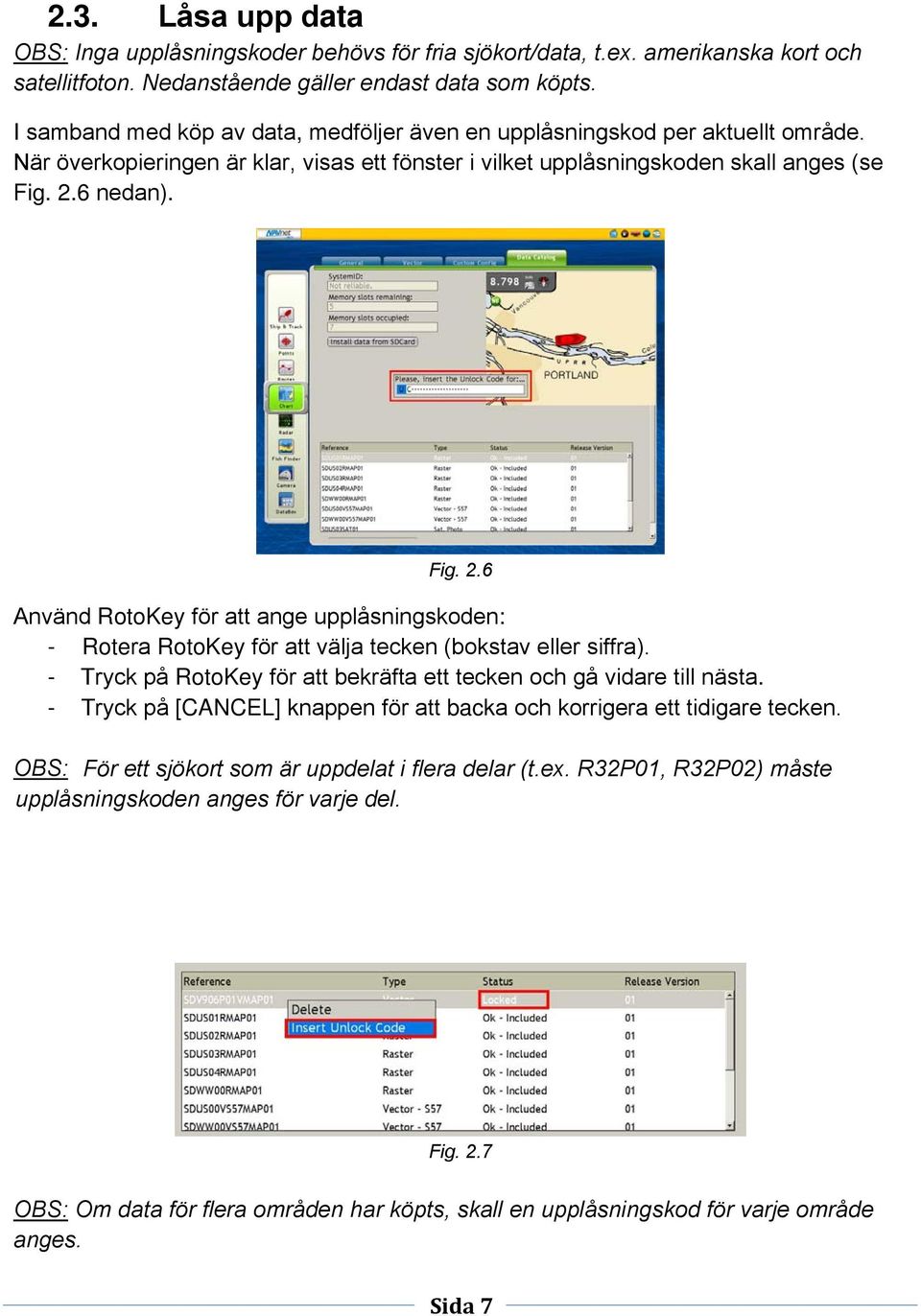

7 2.3. Låsa upp data OBS: Inga upplåsningskoder behövs för fria sjökort/data, t.ex. amerikanska kort och satellitfoton. Nedanstående gäller endast data som köpts. I samband med köp av data, medföljer även en upplåsningskod per aktuellt område. När överkopieringen är klar, visas ett fönster i vilket upplåsningskoden skall anges (se Fig. 2.6 nedan). Fig. 2.6 Använd RotoKey för att ange upplåsningskoden: - Rotera RotoKey för att välja tecken (bokstav eller siffra). - Tryck på RotoKey för att bekräfta ett tecken och gå vidare till nästa. - Tryck på [CANCEL] knappen för att backa och korrigera ett tidigare tecken. OBS: För ett sjökort som är uppdelat i flera delar (t.ex. R32P01, R32P02) måste upplåsningskoden anges för varje del. Fig. 2.7 OBS: Om data för flera områden har köpts, skall en upplåsningskod för varje område anges. Sida 7

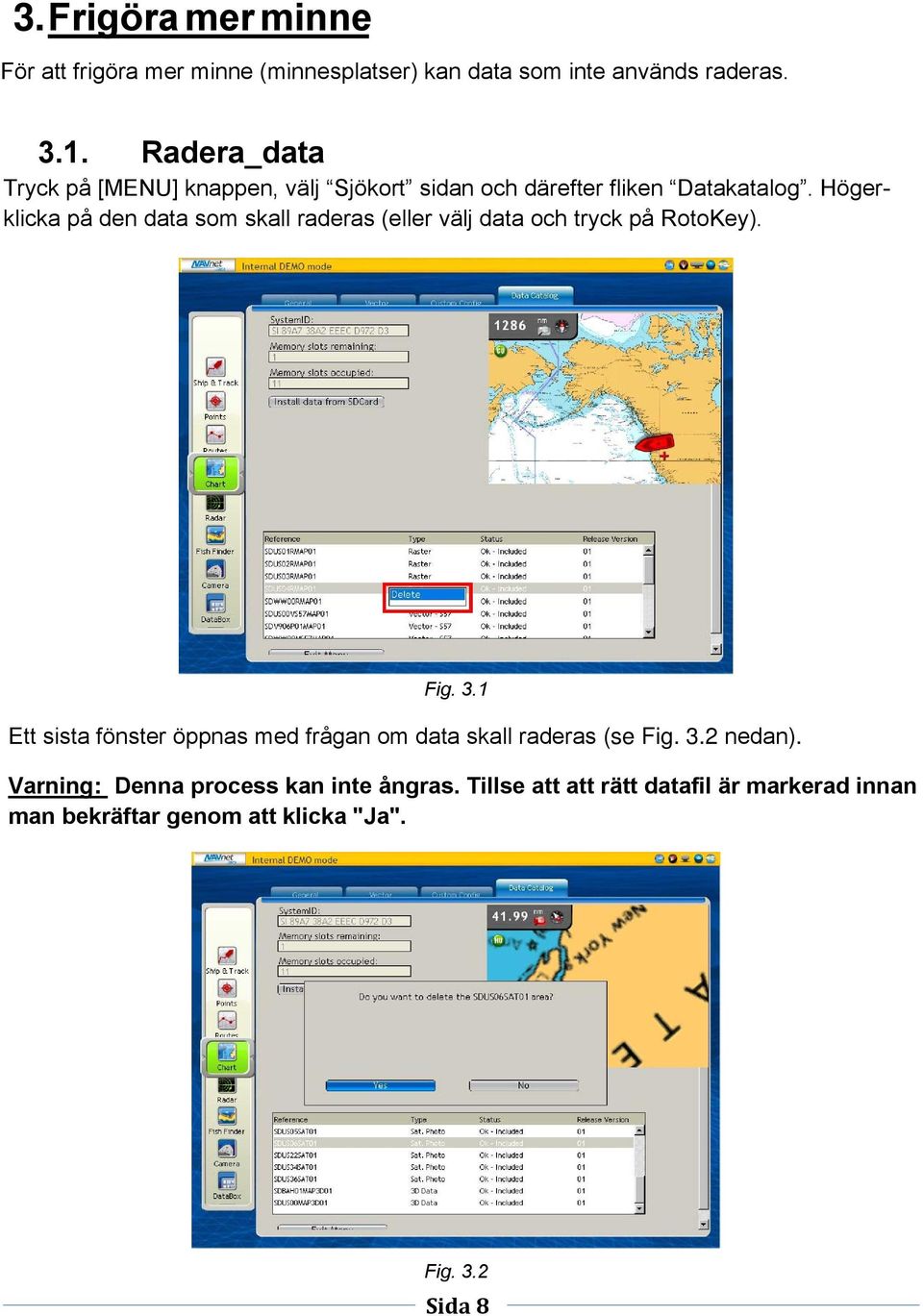

8 3. Frigöra mer minne För att frigöra mer minne (minnesplatser) kan data som inte används raderas Radera_data Tryck på [MENU] knappen, välj Sjökort sidan och därefter fliken Datakatalog. Högerklicka på den data som skall raderas (eller välj data och tryck på RotoKey). Fig. 3.1 Ett sista fönster öppnas med frågan om data skall raderas (se Fig. 3.2 nedan). Varning: Denna process kan inte ångras. Tillse att att rätt datafil är markerad innan man bekräftar genom att klicka "Ja". Fig. 3.2 Sida 8

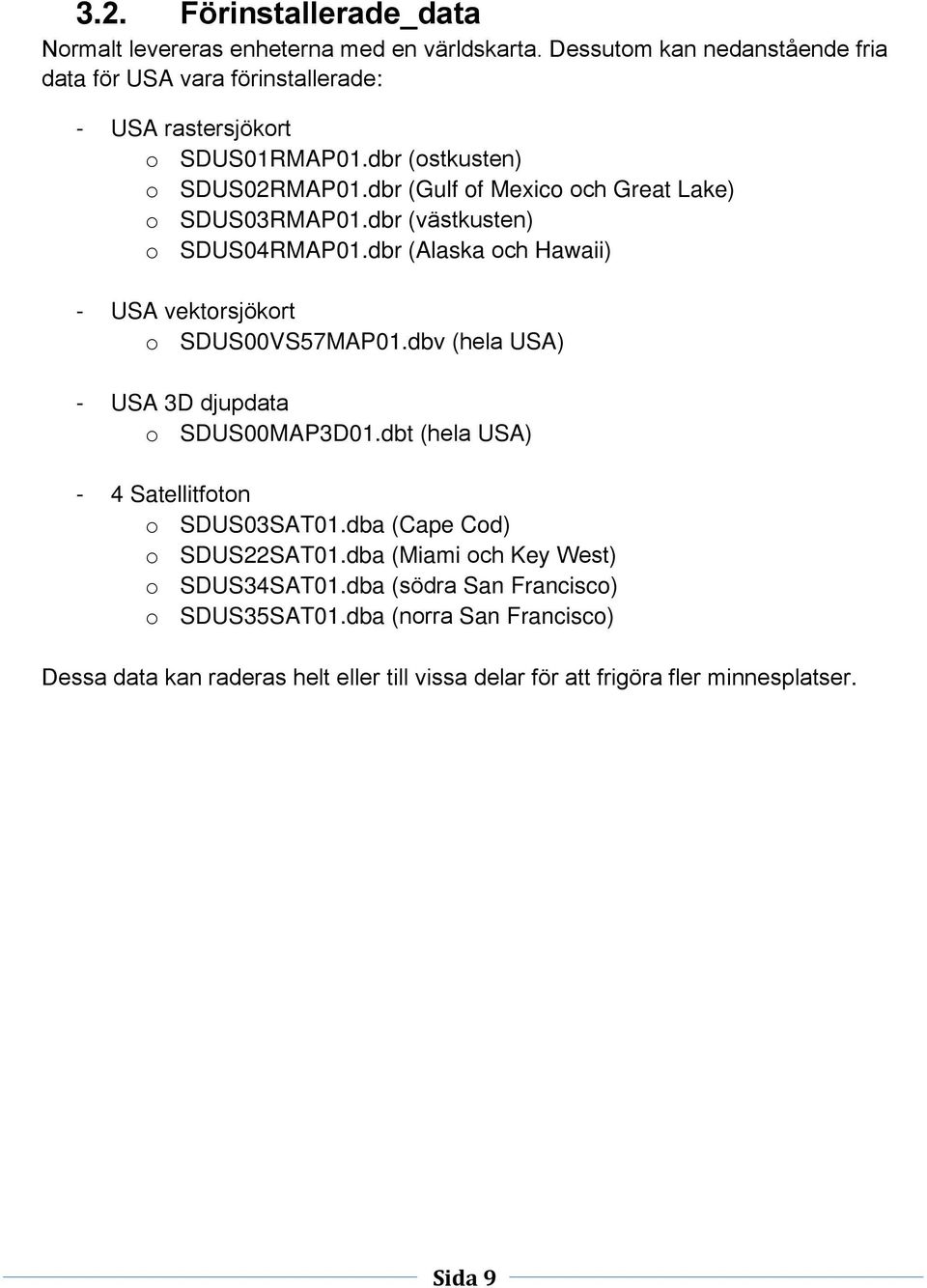

9 3.2. Förinstallerade_data Normalt levereras enheterna med en världskarta. Dessutom kan nedanstående fria data för USA vara förinstallerade: - USA rastersjökort o SDUS01RMAP01.dbr (ostkusten) o SDUS02RMAP01.dbr (Gulf of Mexico och Great Lake) o SDUS03RMAP01.dbr (västkusten) o SDUS04RMAP01.dbr (Alaska och Hawaii) - USA vektorsjökort o SDUS00VS57MAP01.dbv (hela USA) - USA 3D djupdata o SDUS00MAP3D01.dbt (hela USA) - 4 Satellitfoton o SDUS03SAT01.dba (Cape Cod) o SDUS22SAT01.dba (Miami och Key West) o SDUS34SAT01.dba (södra San Francisco) o SDUS35SAT01.dba (norra San Francisco) Dessa data kan raderas helt eller till vissa delar för att frigöra fler minnesplatser. Sida 9
