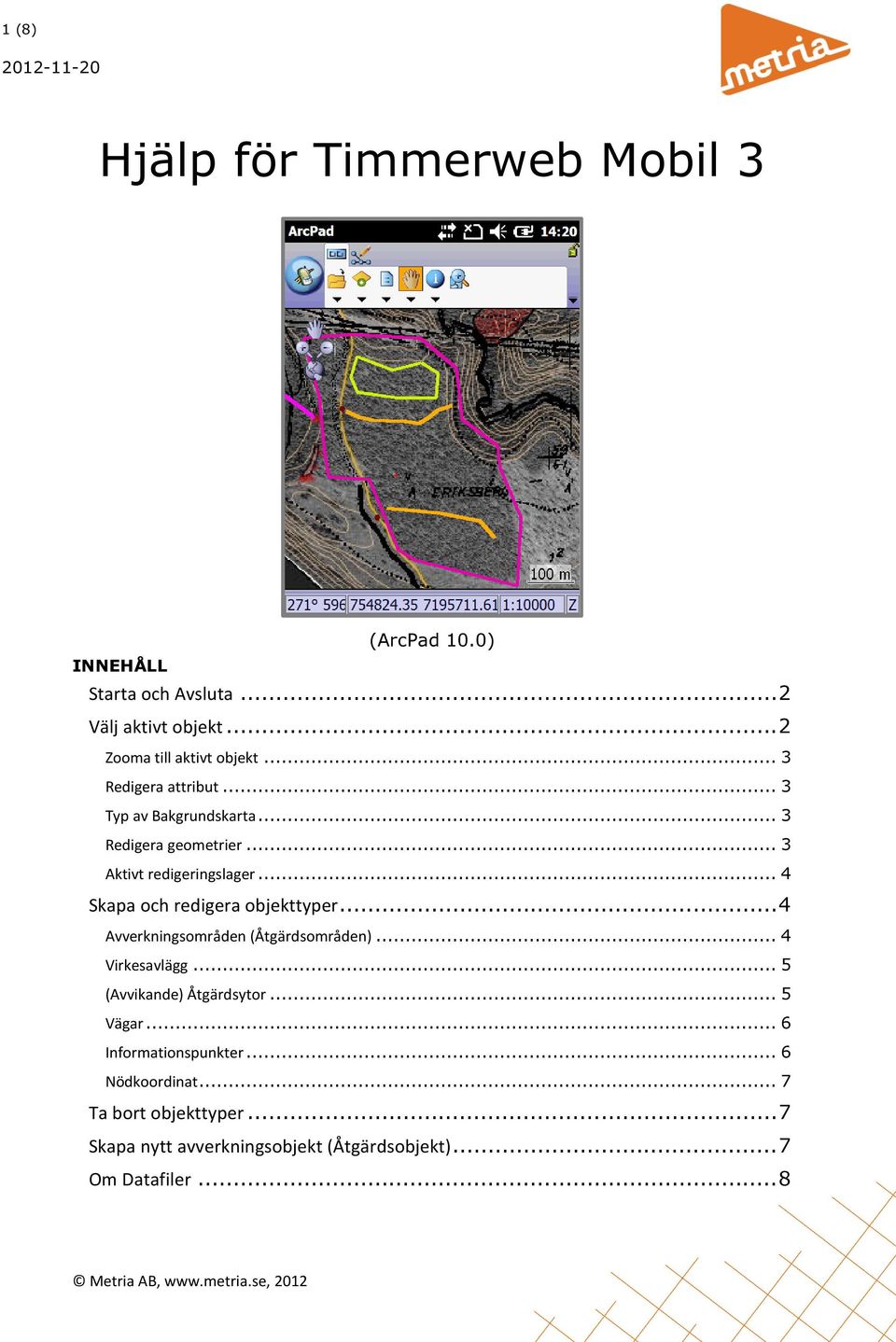

1 1 (8) Hjälp för Timmerweb Mobil 3 (ArcPad 10.0) INNEHÅLL Starta och Avsluta... 2 Välj aktivt objekt... 2 Zooma till aktivt objekt... 3 Redigera attribut... 3 Typ av Bakgrundskarta... 3 Redigera geometrier... 3 Aktivt redigeringslager... 4 Skapa och redigera objekttyper... 4 Avverkningsområden (Åtgärdsområden)... 4 Virkesavlägg... 5 (Avvikande) Åtgärdsytor... 5 Vägar... 6 Informationspunkter... 6 Nödkoordinat... 7 Ta bort objekttyper... 7 Skapa nytt avverkningsobjekt (Åtgärdsobjekt)... 7 Om Datafiler... 8

2 2 (8) Starta och Avsluta START; Visas dialogrutan "Välkommen till ArcPad"?? Klicka i rutan för "Fråga inte igen", om den finns tillgänglig Stäng sedan genom att klicka på krysset X (längst upp till höger)! Visas dialogrutan "Spara förändringar "?? Stäng rutan genom att välja Cancel. TIPS: För att ändra storlek på ikoner; klicka på lilla pilen längst till höger och välj "Inställningar för verktygsfält". AVSLUTA; Visas dialogrutan "Spara förändringar "?? Stäng rutan genom att välja No. Välj aktivt objekt Börja med att klicka på "Välj aktivt avverkningsobjekt" ( ) i Arkivmenyn ( ), och sedan på ett Avverkningsobjekt i listan: Kartan zoomas till det valda avverkningsobjekt (Åtgärdsobjektet)... OBS! Ingen zoomning sker för närvarande p.g.a. bugg i ArcPad 10. Gå därför vidare med det nya kommandot nedan.

3 3 (8) Zooma till aktivt objekt Tryck på knappen längst till höger i menyraden (kartlager med zooma in ikon): Kartan zoomas nu till det valda avverkningsobjekt (Åtgärdsobjektet)! Redigera attribut Välj (Redigera attribut) i Arkivmenyn (se ovan), för att redigera formuläregenskaper. Fyll i och Ändra egenskaper under resp. flik. Typ av Bakgrundskarta För varje avverkningsobjekt (Åtgärdsobjekt) finns tre typer av bakgrundskartor; utan fjärrbild, med ortofoto och med satellitbild. Byte av typ görs via menyvalet "Typ av bakgrundskarta" ( menyn (till höger om Arkivmenyn), i Startfliken: ) under "Lägg till lager"- Redigera geometrier Byt till fliken "Redigera/Rita":

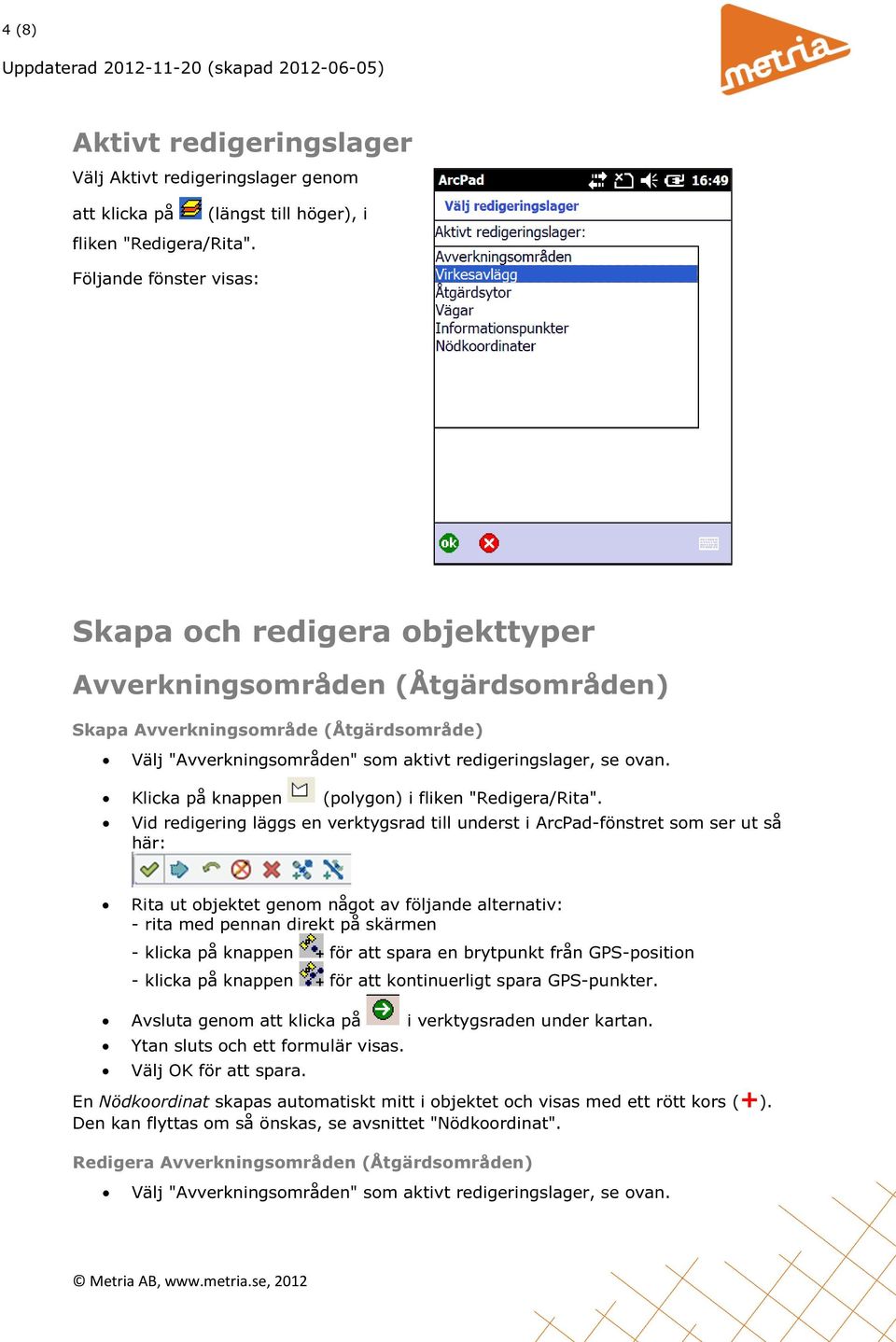

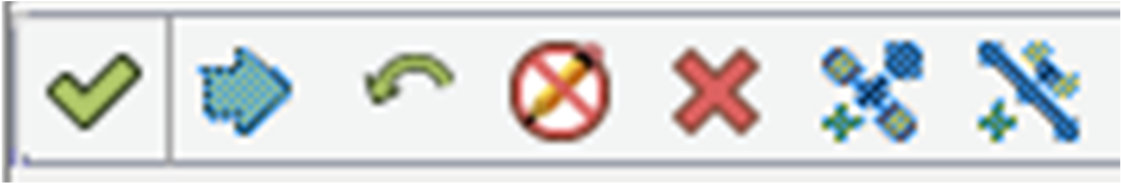

4 4 (8) Aktivt redigeringslager Välj Aktivt redigeringslager genom att klicka på (längst till höger), i fliken "Redigera/Rita". Följande fönster visas: Skapa och redigera objekttyper Avverkningsområden (Åtgärdsområden) Skapa Avverkningsområde (Åtgärdsområde) Välj "Avverkningsområden" som aktivt redigeringslager, se ovan. Klicka på knappen (polygon) i fliken "Redigera/Rita". Vid redigering läggs en verktygsrad till underst i ArcPad-fönstret som ser ut så här: Rita ut objektet genom något av följande alternativ: - rita med pennan direkt på skärmen - klicka på knappen för att spara en brytpunkt från GPS-position - klicka på knappen för att kontinuerligt spara GPS-punkter. Avsluta genom att klicka på i verktygsraden under kartan. Ytan sluts och ett formulär visas. Välj OK för att spara. En Nödkoordinat skapas automatiskt mitt i objektet och visas med ett rött kors (+). Den kan flyttas om så önskas, se avsnittet "Nödkoordinat". Redigera Avverkningsområden (Åtgärdsområden) Välj "Avverkningsområden" som aktivt redigeringslager, se ovan.

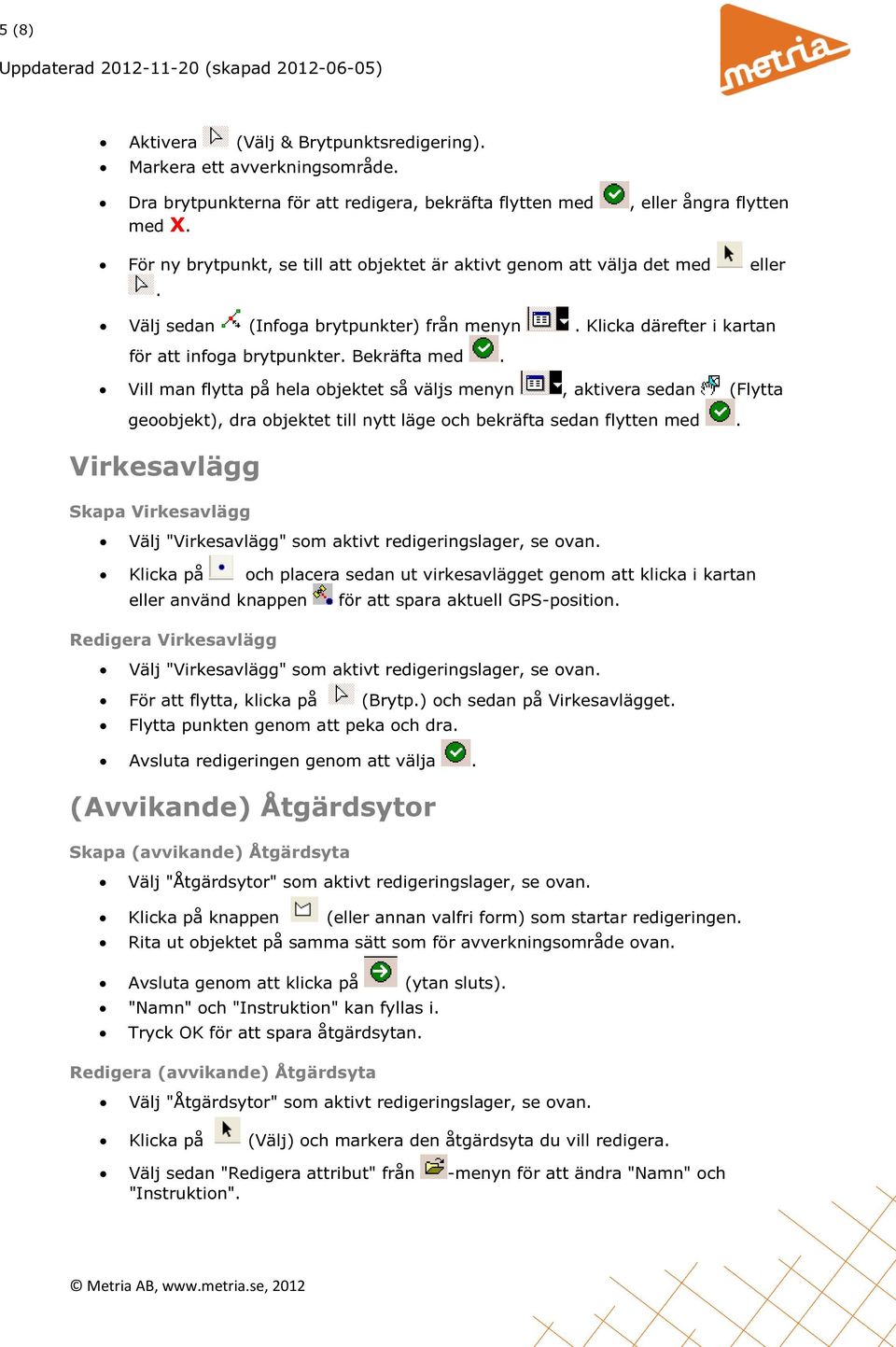

5 5 (8) Aktivera (Välj & Brytpunktsredigering). Markera ett avverkningsområde. Dra brytpunkterna för att redigera, bekräfta flytten med, eller ångra flytten med X. För ny brytpunkt, se till att objektet är aktivt genom att välja det med eller. Välj sedan (Infoga brytpunkter) från menyn. Klicka därefter i kartan för att infoga brytpunkter. Bekräfta med. Vill man flytta på hela objektet så väljs menyn, aktivera sedan (Flytta geoobjekt), dra objektet till nytt läge och bekräfta sedan flytten med. Virkesavlägg Skapa Virkesavlägg Välj "Virkesavlägg" som aktivt redigeringslager, se ovan. Klicka på och placera sedan ut virkesavlägget genom att klicka i kartan eller använd knappen Redigera Virkesavlägg för att spara aktuell GPS-position. Välj "Virkesavlägg" som aktivt redigeringslager, se ovan. För att flytta, klicka på (Brytp.) och sedan på Virkesavlägget. Flytta punkten genom att peka och dra. Avsluta redigeringen genom att välja. (Avvikande) Åtgärdsytor Skapa (avvikande) Åtgärdsyta Välj "Åtgärdsytor" som aktivt redigeringslager, se ovan. Klicka på knappen (eller annan valfri form) som startar redigeringen. Rita ut objektet på samma sätt som för avverkningsområde ovan. Avsluta genom att klicka på (ytan sluts). "Namn" och "Instruktion" kan fyllas i. Tryck OK för att spara åtgärdsytan. Redigera (avvikande) Åtgärdsyta Välj "Åtgärdsytor" som aktivt redigeringslager, se ovan. Klicka på (Välj) och markera den åtgärdsyta du vill redigera. Välj sedan "Redigera attribut" från -menyn för att ändra "Namn" och "Instruktion".

6 6 (8) För att redigera geometrin, klicka på (Brytp.) och sedan på åtgärdsytan. Dra i punkterna för att redigera och bekräfta sedan flytten med, eller ångra flytten med X. För ny brytpunkt, se till att objektet är aktivt genom att välja det med eller. Välj sedan (Infoga brytpunkter) från menyn. Klicka därefter i kartan för att infoga brytpunkter. Bekräfta med. Vill man flytta på hela objektet väljs " Flytta geoobjekt", dra objektet till nytt Vägar Skapa Väg läge och bekräfta sedan flytten med. Välj "Vägar" som aktivt redigeringslager, se ovan. Klicka på knappen (eller annan valfri form) som startar redigeringen. Rita ut vägen genom något av följande alternativ: - rita med pennan - klicka på knappen för att spara en brytpunkt från GPS-mottagaren - klicka på knappen för att kontinuerligt spara GPS-punkter. Avsluta genom att klicka på. Välj typ av väg. "Namn" och "Anmärkningar" kan också skrivas in. Tryck OK för att spara vägen. Redigera Väg Välj "Vägar" som aktivt redigeringslager, se ovan. Klicka på (Välj) och peka sedan på vägen. Välj därefter "Redigera attribut" från -menyn för att ändra för att ändra "Namn", "Typ" och "Anmärkningar". Välj verktyget (Brytp.) Klicka på vägen för att redigera geometrin. Dra i punkterna för att redigera. För ny brytpunkt välj "Infoga brytpunkter" på samma sätt som ovan. Vill man flytta på hela objektet väljs "Flytta geoobjekt". Avsluta redigeringen genom att klicka på. Informationspunkter Skapa Informationspunkt Välj "Informationspunkter" som aktivt redigeringslager, se ovan. Klicka på och placera sedan ut Informationspunkten där den skall vara eller använd knappen för att spara aktuell GPS-position.

7 7 (8) Skriv in "Text" för informationspunkten. Tryck OK för att spara. Redigera Informationspunkt Välj "Informationspunkter" som aktivt redigeringslager, se ovan. Klicka på (Välj). Markera sedan Informationspunkten och välj därefter "Redigera attribut" för att ändra "Text". För att flytta, klicka på (Brytp.) och sedan på informationspunkten. Flytta punkten genom att peka och dra. Avsluta redigeringen genom att välja. Nödkoordinat Skapa Nödkoordinat Nödkoordinat skapas automatiskt när första Avverkningsområdet (Åtgärdsområdet) ritas in och visas med ett rött kors (+). Redigera Nödkoordinat Välj " Nödkoordinat " som aktivt redigeringslager, se ovan. Klicka på (Brytp.) och sedan på Nödkoordinaten. Flytta Nödkoordinaten genom att peka och dra. Avsluta redigeringen genom att klicka på. Ta bort objekttyper - Klicka på och välj sedan aktivt redigeringslager, se ovan. - Klicka på (Välj) och sedan på aktuellt objekt. - Välj "Ta bort" under menyn och bekräfta. - Objektet raderas Skapa nytt avverkningsobjekt (Åtgärdsobjekt) Aktivera Startfliken:

8 8 (8) Tryck på (Nytt avverkningsobjekt) i Arkiv-menyn. Formulär öppnas Därefter: Skriv in Namn, ange Åtgärdstyp och Status. Fyll i övriga flikar efter önskemål. Tryck OK. Bakgrundskarta Om bakgrundskartor överförts till fältsystemet kan lämplig bakgrundskarta väljas genom att: Först välja vilken typ av bakgrundskarta som skall användas, se vidare i avsnittet Typ av Bakgrundskarta ovan. Välj bakgrundskarta med menyvalet "Välj bakgrundskarta" ( ), finns under menyn "Lägg till lager" (till höger om Arkivmenyn i Startfliken): Välj den bildserie som skall användas. Skapa geometrier Fortsätt sedan enligt avsnittet Skapa och redigera objekttyper ovan. Om Datafiler Datafiler hämtas via export från webbsystemet. De består bl.a. av ett antal shapefiler för de olika objekttyperna och georefererade kartbilder för de olika bakgrundskartorna. Datafilerna lagras i timmerweb-mappen, som även synkroniseras med datorns filsystem. Se vidare i separat hjälpavsnitt "Export till Handdator"
